Page 191 of 328
189
PRAKTICKÉ INFORMACE

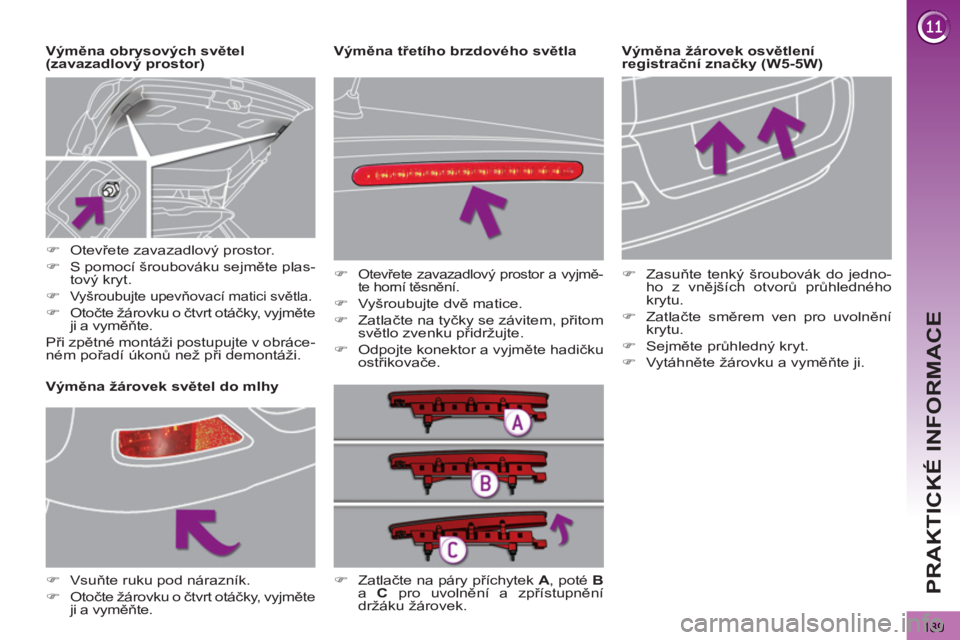

Výměna žárovek osvětlení
registrační značky (W5-5W)
Výměna obrysových světel
(zavazadlový prostor)
Výměna žárovek světel do mlhy
)
Otevřete zavazadlový prostor.
)
S pomocí šroubováku sejměte plas-
tový kryt.
)
Vyšroubujte upevňovací matici světla.
)
Otočte žárovku o čtvrt otáčky, vyjměte
ji a vyměňte.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů než při demontáži.
)
Vsuňte ruku pod nárazník.
)
Otočte žárovku o čtvrt otáčky, vyjměte
ji a vyměňte.
)
Zasuňte tenký šroubovák do jedno-
ho z vnějších otvorů průhledného
krytu.
)
Zatlačte směrem ven pro uvolnění
krytu.
)
Sejměte průhledný kryt.
)
Vytáhněte žárovku a vyměňte ji.
)
Zatlačte na páry příchytek A
, poté B
a C
pro uvolně
ní a zpřístupnění
držáku žárovek.
Výměna třetího brzdového světla
)
Otevřete zavazadlový prostor a vyjmě-
te horní těsnění.
)
Vyšroubujte dvě matice.
)
Zatlačte na tyčky se závitem, přitom
světlo zvenku přidržujte.
)
Odpojte konektor a vyjměte hadičku
ostřikovače.
Page 192 of 328
190
PRAKTICKÉ INFORMACE

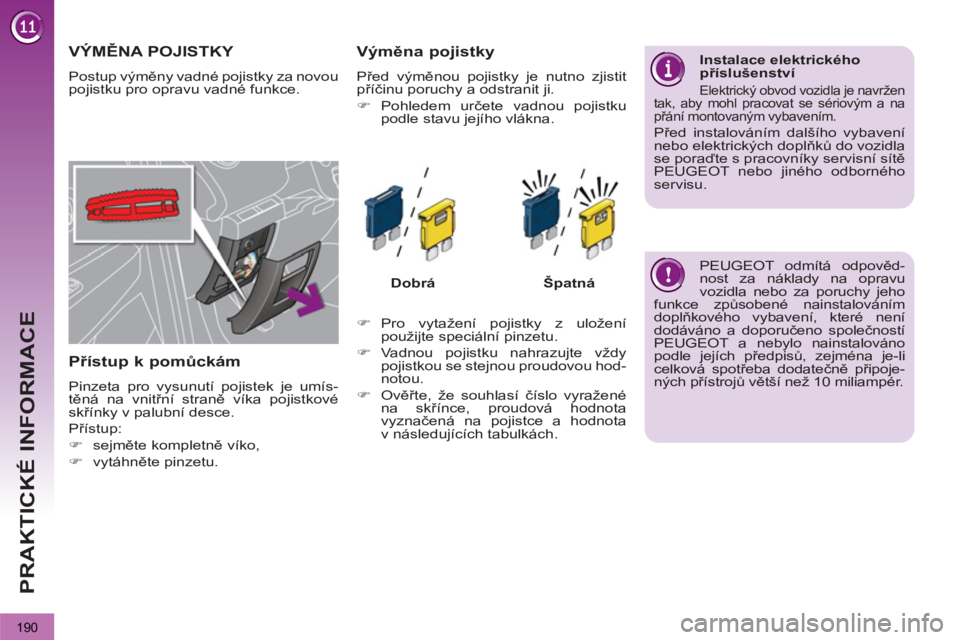

VÝMĚNA POJISTKY
Postup výměny vadné pojistky za novou
pojistku pro opravu vadné funkce.
Přístup k pomůckám
Pinzeta pro vysunutí pojistek je umís-
těná na vnitřní straně víka pojistkové
skřínky v palubní desce.
Přístup:
)
sejměte kompletně víko,
)
vytáhněte pinzetu.
Výměna pojistky
Před výměnou pojistky je nutno zjistit
příčinu poruchy a odstranit ji.
)
Pohledem určete vadnou pojistku
podle stavu jejího vlákna.
Dobrá
Špatná
)
Pro vytažení pojistky z uložení
použijte speciální pinzetu.
)
Vadnou pojistku nahrazujte vždy
pojistkou se stejnou proudovou hod-
notou.
)
Ověřte, že souhlasí číslo vyražené
na skřínce, proudová hodnota
vyznačená na pojistce a hodnota
v následujících tabulkách.
Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky servisní sítě
PEUGEOT nebo jiného odborného
servisu.
PEUGEOT odmítá odpověd-
nost za náklady na opravu
vozidla nebo za poruchy jeho
funkce způsobené nainstalováním
doplňkového vybavení, které není
dodáváno a doporučeno společností
PEUGEOT a nebylo nainstalováno
podle jejích předpisů, zejména je-li
celková spotřeba dodatečně připoje-
ných přístrojů větší než 10 miliampér.
Page 193 of 328
191
PRAKTICKÉ INFORMACE

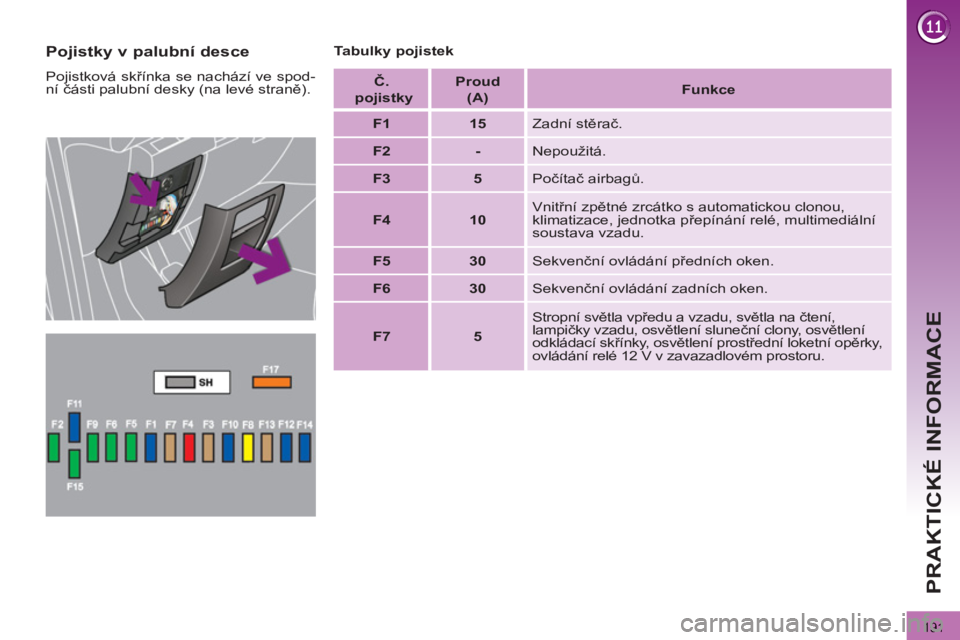

Pojistky v palubní desce
Pojistková skřínka se nachází ve spod-
ní části palubní desky (na levé straně).
Tabulky pojistek
Č.
pojistky
Proud
(A)
Funkce
F1
15
Zadní stěrač.
F2
-
Nepoužitá.
F3
5
Počítač airbagů.
F4
10
Vnitřní zpětné zrcátko s automatickou clonou,
klimatizace, jednotka přepínání relé, multimediální
soustava vzadu.
F5
30
Sekvenční ovládání předních oken.
F6
30
Sekvenční ovládání zadních oken.
F7
5
Stropní světla vpředu a vzadu, světla na č
tení,
lampičky vzadu, osvětlení sluneční clony, osvětlení
odkládací skřínky, osvětlení prostřední loketní opěrky,
ovládání relé 12 V v zavazadlovém prostoru.
Page 194 of 328
192
PRAKTICKÉ INFORMACE
Přístup k pojistkám
)
viz odstavec „Přístup k pomůckám“.
Č.
pojistky
Proud
(A)
Funkce
F8
20
Autorádio, rádio s telefonem, měnič CD, vícefunkční
obrazovka, detekce poklesu tlaku v pneumatikách,
siréna alarmu, počítač alarmu, telematická jednotka,
servisní modul (s WIP Com 3D).
F9
30
Zásuvka 12 V vpředu, zapalovač cigaret, zásuvka
12 V vzadu.
F10
15
Ovladače pod volantem.
F11
15
Slaboproudá spínací skřínka.
F12
15
Snímač přítomnosti přívěsu, snímač deště/světelné
intenzity, napájení pojistek F32, F34, F35.
F13
5
Rozvodná jednotka motoru, počítač airbagů.
F14
15
Přístrojová deska, displej na přístrojové desce,
napájení pojistky F33.
F15
30
Zamykání a nadstandardní zamykání.
F17
40
Odmrazování zadního okna, napájení pojistky F30.
SH
-
Bočník PARC.
Page 195 of 328
193
PRAKTICKÉ INFORMACE
Č.
pojistky
Proud
(A)
Funkce
F29
-
Nepoužitá.
F30
5
Vyhřívaná vnější zpětná zrcátka.
F31
30
Zásuvka 12 V v zavazadlovém prostoru.
F32
5
Řadicí páka řízené manuální převodovky.
F33
10
Průhledový displej, sada hands free, klimatizace.
F34
5
Displej kontrolek bezpečnostních pásů.
F35
10
Parkovací asistent, povolení pro zesilovač Hi-Fi.
F36
10
Počítač rozvodné jednotky pro přívěs, panel
ovladačů ve dveřích řidiče.
F37
20
Zesilovač Hi-Fi.
F38
30
Elektricky ovládané sedadlo řidiče.
F39
20
Clona prosklené panoramatické střechy.
F40
-
Nepoužitá.
Page 196 of 328
194
PRAKTICKÉ INFORMACE
Pojistky v motorovém prostoru
Pojistková skřínka se nachází v moto-
rovém prostoru, v blízkosti baterie (na
levé straně).
Přístup k pojistkám
)
Otevřete víko.
)
Vyměňte pojistku (viz příslušný
odstavec).
)
Po zásahu víko velmi pečlivě uzavře-
te pro zaručení těsnosti pojistkové
skřínky.
Tabulka pojistek
Č.
pojistky
Proud
(A)
Funkce
F1
20
Napájení počítače motoru, elektromagnetické
ventily vstřikovacího čerpadla a EGR (2 l HDI),
vstřikovače (2 l HDI).
F2
15
Zvukové výstražné zařízení.
F3
10
Ostřikovač skel vpředu/vzadu.
F4
10
Denní světla.
F5
15
Elektromag. ventily vyprázdnění zachycovače
benzinových par, odlehčení turbíny a regulace tlaku
turbodmychadla (1,6 l THP), ohřívač olejových par
(1,6 l THP), ohřívač nafty (1,6 l HDI).
F6
10
Diagnostická zásuvka, natáčecí světlomety, čerpadlo fi ltru
pevných částic (diesel), „Asistent pro dodržování bezpečného
odstupu od vpředu jedoucího vozidla“, detektor hladiny chladicí
kapaliny motoru, ovládání seřizování zpětných zrcátek.
F7
10
Počítač posilovače řízení, automatická převodovka,
motorek seřizování sklonu natáčecích světlometů.
F8
20
Ovládání startéru.
F9
10
Spínače spojkového a brzdového pedálu.
F10
30
Akční členy počítače motoru (benzin: zapalovací
cívky, elektromag. ventily, lambda sondy, vstřikovače,
ohřívače, palivové čerpadlo, řízený termostat) (diesel:
elektromag. ventily, ohřívače).
F11
40
Ventilátor klimatizace.
Page 197 of 328
195
PRAKTICKÉ INFORMACE
Č.
pojistky
Proud
(A)
Funkce
F12
30
Malá/velká rychlost stírání čelního skla.
F13
40
Napájení jednotky BSI (+ po zapnutí zapalování).
F14
30
Vzduchové čerpadlo.
F15
10
Dálkové světlo vpravo.
F16
10
Dálkové světlo vlevo.
F17
15
Potkávací světlo vlevo.
F18
15
Potkávací světlo vpravo.
F19
15
Ohřívač olejových par (1,6 l VTi), elektromag. ventil
regulace turbodmychadla (diesel), detektor hladiny
chladicí kapaliny motoru (diesel).
F20
10
Řízený termostat, elektromag. ventil proměnného
časování rozvodu, elektromag. ventil regulace tlaku
turbodmychadla (diesel), snímač hladiny chladicí
kapaliny motoru (diesel).
F21
5
Napájení relé ventilátoru chlazení motoru, ovládání
relé Valvetronic (1,6 l VTi), chlazení turbodmychadla
(1,6 l THP), průtokoměr vzduchu (1,6 l HDI).
Page 198 of 328
196
PRAKTICKÉ INFORMACE
Tabulka pojistek umístěných nad baterií
Tabulka maxi pojistek
Č.
pojistky
Proud
(A)
Funkce
F1
-
Nepoužitá.
F2
5
Dvoufunkční brzdový spínač.
F3
5
Jednotka indikace nabití baterie.
F4
25
Elektromag. ventily ABS/ESP.
F5
5
Počítač ABS/ESP.
F6
15
Automatická převodovka, řízená manuální převodovka.
F7 *
80
Skupina elektrického čerpadla posilovače řízení.
F8
*
60
Ventilátor chlazení motoru.
F9 *
80 / 3
0
Jednotka předžhavení (diesel), elektromotorek
Valvetronic (1,6 l THP).
F10 *
40
Skupina elektrického čerpadla ABS/ESP.
F11 *
100
Jednotka přepínání relé.
F12 *
30
Skupina elektrického čerpadla řízené manuální
převodovky.
Č.
pojistky
Proud
(A)
Funkce
MF1 *
-
Nepoužitá.
MF2 *
30
Rozvodná jednotka pro přívěs.
MF3 *
50
Pojistková skřínka v kabině.
MF4 *
80
Jednotka BSI.
MF5 *
80
Jednotka BSI.
MF6 *
30
Elektrická parkovací brzda.
MF7 *
30
Vyhřívaná přední sedadla.
MF8 *
20
Ostřikovač světlometů.
*
Maxi pojistky a některé další pojistky
jsou doplňkovou ochranou elektric-
kých systémů vozidla. Zásah na těchto
pojistkách mohou provádět pouze pra-
covníci servisní sítě PEUGEOT nebo
jiného odborného servisu.
Page 199 of 328
PRAKTICKÉ INFORMACE
AUTOBATERIE 12 V
Pracovní postup pro dobití vybité auto-
baterie nebo pro nastartování motoru
s pomocí jiné baterie.
Přístup k autobaterii
Nastartování s pomocí jiné
baterie
)
Připojte červený kabel ke svorce klad-
ného pólu (+) vybité baterie A
, poté
ke svorce (+) pomocné baterie B
.
)
Připojte jeden konec zeleného nebo
černého kabelu ke svorce záporné-
ho pólu (-) pomocné baterie B
.
)
Připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
Vašeho vozidla (držák motoru). Autobaterie (neboli akumulátor) je umís-
těná v motorovém prostoru.
Přístup:
)
otevřete kapotu za pomoci vnitřní
a poté vnější páčky,
)
upevněte vzpěru kapoty,
)
sundejte plastový kryt pro zpřístup-
nění obou svorek,
)
uvolněte pojistkovou skřínku pro
vytažení baterie, je-li to nutné.
Přítomnost tohoto štítku signalizuje
použití olověné autobaterie (akumulá-
toru) 12 V se specifi ckými vlastnostmi,
jejíž odpojení nebo výměnu je třeba
svěřit servisu sítě PEUGEOT nebo kva-
li
fi kované autodílně.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení baterie.
Po zpětné montáži baterie bude systém
Stop & Start aktivní až po několika hodi-
nách, v závislosti na meteorologických
podmínkách a stavu nabití baterie (přib-
ližně až 8 hodin).
Dobití baterie systému Stop & Start
nevyžaduje její odpojení.
)
Zapněte startér, nechte točit motor.
)
Vyčkejte na návrat na volnoběžné
otáčky a poté odpojte kabely.
Page 200 of 328
198
PRAKTICKÉ INFORMACE
Odpojení kabelů
)
Zvedněte zajišťovací páčku zcela
nahoru.
Připojení kabelů
)
Položte otevřenou svěrnou objímku
1
kabelu na kladnou svorku akumu-
látoru.
)
Zatlačte na svěrnou objímku 1
svis-
le dolů pro její řádné umístění na
akumulátor.
)
Zajistěte svěrnou objímku odsunu-
tím polohovacího výstupku a poté
sklopením páčky 2
.
Neodpojujte svorky za chodu
motoru.
Nedobíjejte baterii bez odpo-
jení svorek.
U vozidla vybaveného řízenou šes-
tistupňovou manuální převodovkou
nebo automatickou převodovkou se
nesnažte nastartovat motor roztlače-
ním vozidla.
Baterie obsahují škodlivé lát-
ky, jako jsou kyselina sírová
a olovo. Musí být likvidovány
podle platných předpisů a v žádném
případě nesmí být vyhozeny spolu
s domovním odpadem.
Odneste vybité elektrické
články
a baterie do specializované sběrny.
Dobití baterie nabíječkou
)
Odpojte baterii vozidla.
)
Řiďte se návodem k obsluze, vyda-
ným výrobcem nabíječky.
)
Připojte baterii počínaje svorkou
záporného pólu (-).
)
Ověřte čistotu pólů a svorek. Jsou-li
pokryty síranem (bělavé nebo naze-
lenalé usazeniny), odmontujte je
a očistěte.
Při odstavení vozidla na více
než jeden měsíc je doporuče-
no odpojit baterii.
Před odpojením
Před odpojením baterie je nutno vypnout
zapalování a vyčkat 2 minuty.
Před odpojením baterie zavřete okna
a dveře.
Po opětném připojení
Po každém připojení baterie zapněte
zapalování a vyčkejte před zapnutím
startéru 1 minutu, aby se mohly aktivo-
vat elektronické systémy. Pokud však po
této manipulaci přetrvávají malé obtíže,
obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis.
Je nutno, abyste podle pokynů v př
í-
slušné kapitole sami znovu aktivovali:
- dálkové ovládání zamykání,
- elektrické ovládání clony prosklené
panoramatické střechy,
- navigační systém GPS.
Netlačte na páčku silou, protože v pří-
padě špatného umístění svěrné objímky
nebude zajištění možné; v takovém pří-
padě zopakujte celý postup od začátku.
