PEUGEOT 3008 2012.5 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 3008, Model: PEUGEOT 3008 2012.5Pages: 352, PDF Size: 18.33 MB

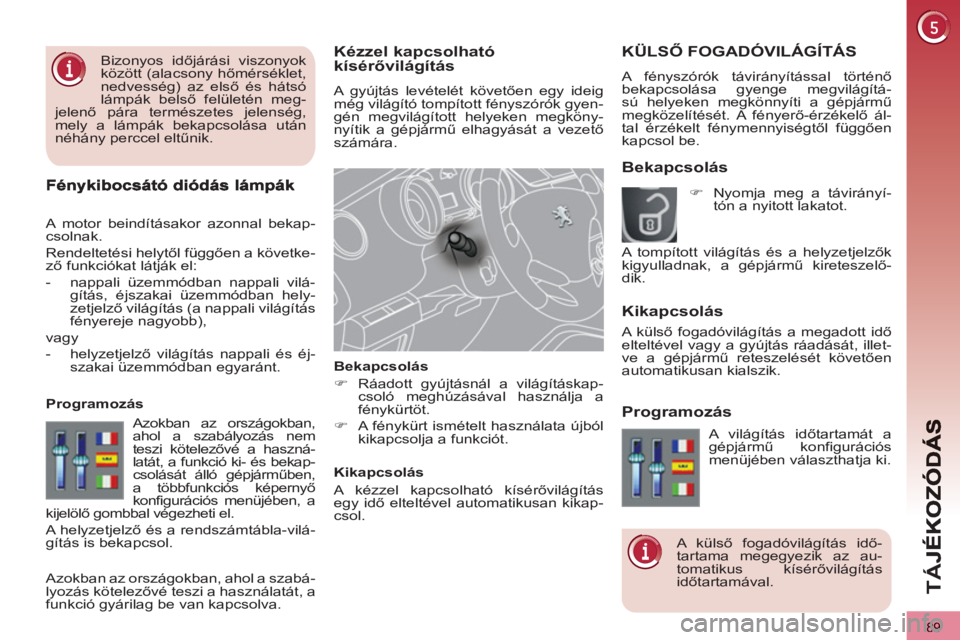

Page 91 of 352
89
TÁ
J
Kézzel kapcsolható kísérővilágítás
A gyújtás levételét követően egy ideig
még világító tompított fényszórók gyen-
gén megvilágított helyeken megköny-
nyítik a gépjármű elhagyását a vezető
számára.
Bekapcsolás
)
Ráadott gyújtásnál a világításkap-
csoló meghúzásával használja a
fénykürtöt.
)
A fénykürt ismételt használata újból
kikapcsolja a funkciót.
Kikapcsolás
A kézzel kapcsolható kísérővilágítás
egy idő elteltével automatikusan kikap-
csol.
KÜLSŐ FOGADÓVILÁGÍTÁS
A fényszórók távirányítással történő
bekapcsolása gyenge megvilágítá-
sú helyeken megkönnyíti a gépjármű
megközelítését. A fényerő-érzékelő ál-
tal érzékelt fénymennyiségtől függően
kapcsol be.
Bekapcsolás
Kika
pcsolás
Programozás
Azokban az országokban,
ahol a szabályozás nem
teszi kötelezővé a haszná-
latát, a funkció ki- és bekap-
csolását álló gépjárműben,
a többfunkciós képernyő
konfigurációs menüjében, a
kijelölő gombbal végezheti el.
A helyzetjelző és a rendszámtábla-vilá-
gítás is bekapcsol. Programozás
A világítás időtartamát a
gépjármű konfigurációs
menüjében választhatja ki.
A külső fogadóvilágítás idő-
tartama megegyezik az au-
tomatikus kísérővilágítás
időtartamával.
Azokban az országokban, ahol a szabá-
lyozás kötelezővé teszi a használatát, a
funkció gyárilag be van kapcsolva.
)
Nyomja meg a távirányí-
tón a nyitott lakatot.
A tompított világítás és a helyzetjelzők
kigyulladnak, a gépjármű kireteszelő-
dik.
Bizonyos időjárási viszonyok
között (alacsony hőmérséklet,
nedvesség) az első és hátsó
lámpák belső felületén meg-
jelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
A külső fogadóvilágítás a megadott idő
elteltével vagy a gyújtás ráadását, illet-
ve a gépjármű reteszelését követően
automatikusan kialszik.
A motor beindításakor azonnal bekap-
csolnak.
Rendeltetési helytől függően a követke-
ző funkciókat látják el:
- nappali üzemmódban nappali vilá-
gítás, éjszakai üzemmódban hely-
zetjelző világítás (a nappali világítás
fényereje nagyobb),
vagy
- helyzetjelző
világítás nappali és éj-
szakai üzemmódban egyaránt.
Page 92 of 352
90
TÁ
J
Ködös vagy havas időben az
érzékelő elégséges fényerőt
érzékelhet, a fényszórók tehát
nem kapcsolnak be automatikusan.
Ne takarja el a szélvédőn, a belső
visszapillantó tükör mögött található
és az esőérzékelővel összehangol-
tan működő fényerő-érzékelőt, mert
a kapcsolódó funkciók vezérlése
megszűnik.

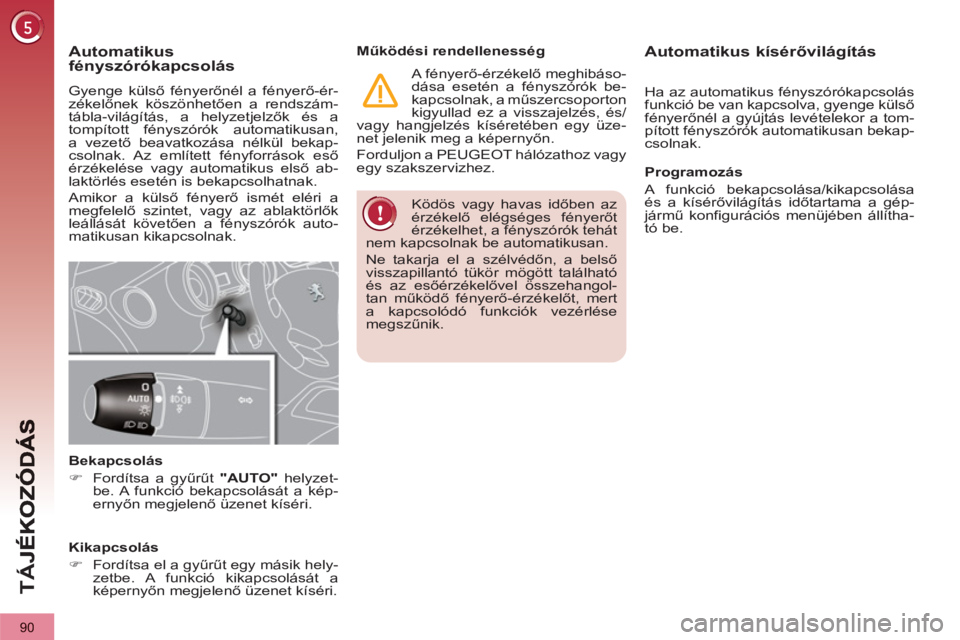

Automatikus kísérővilágításAutomatikus fényszórókapcsolás
Gyenge külső fényerőnél a fényerő-ér-
zékelőnek köszönhetően a rendszám-
tábla-világítás, a helyzetjelzők és a
tompított fényszórók automatikusan,
a vezető beavatkozása nélkül bekap-
csolnak. Az említett fényforrások eső
érzékelése vagy automatikus első ab-
laktörlés esetén is bekapcsolhatnak.
Amikor a külső fényerő ismét eléri a
megfelelő szintet, vagy az ablaktörlők
leállását követően a fényszórók auto-
matikusan kikapcsolnak.
Bekapcsolás
)
Fordítsa a gyűrűt "AUTO"
helyzet-
be. A funkció bekapcsolását a kép-
ernyőn megjelenő üzenet kíséri.
Kikapcsolás
)
Fordítsa el a gyűrűt egy másik hely-
zetbe. A funkció kikapcsolását a
képernyőn megjelenő üzenet kíséri.
Működési rendellenesség
A fényerő-érzékelő meghibáso-
dása esetén a fényszórók be-
kapcsolnak, a műszercsoporton
kigyullad ez a visszajelzés, és/
vagy hangjelzés kíséretében egy üze-
net jelenik meg a képernyőn.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Ha az automatikus fényszórókapcsolás
funkció be van kapcsolva, gyenge külső
fényerőnél a gyújtás levételekor a tom-
pított fényszórók automatikusan bekap-
csolnak.
Programozás
A funkció bekapcsolása/kikapcsolása
és a kísérővilágítás időtartama a gép-
jármű konfigurációs menüjében állítha-
tó be.
Page 93 of 352
91
TÁ
J

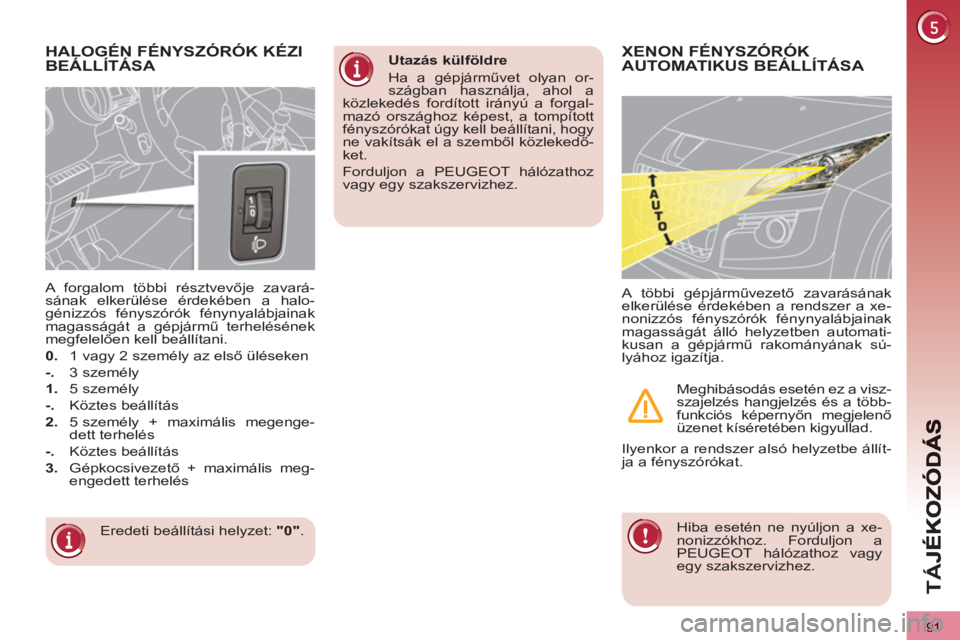

HALOGÉN FÉNYSZÓRÓK KÉZI
BEÁLLÍTÁSA
Eredeti beállítási helyzet: "0"
.
A forgalom többi résztvevője zavará-
sának elkerülése érdekében a halo-
génizzós fényszórók fénynyalábjainak
magasságát a gépjármű terhelésének
megfelelően kell beállítani.
0.
1 vagy 2 személy az első üléseken
-.
3 személy
1.
5 személy
-.
Köztes beállítás
2.
5 személy + maximális megenge-
dett terhelés
-.
Köztes beállítás
3.
Gépkocsivezető + maximális meg-
engedett terhelés
Utazás külföldre
Ha a gépjárművet olyan or-
szágban használja, ahol a
közlekedés fordított irányú a forgal-
mazó országhoz képest, a tompított
fényszórókat úgy kell beállítani, hogy
ne vakítsák el a szemből közlekedő-
ket.
Forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
XENON FÉNYSZÓRÓKAUTOMATIKUS BEÁLLÍTÁSA
Hiba esetén ne nyúljon a xe-
nonizzókhoz. Forduljon a
PEUGEOT hálózathoz vagy
egy szakszervizhez.
A többi gépjárművezető zavarásának
elkerülése érdekében a rendszer a xe-
nonizzós fényszórók fénynyalábjainak
magasságát álló helyzetben automati-
kusan a gépjármű rakományának sú-
lyához igazítja.
Meghibásodás esetén ez a visz-
szajelzés hangjelzés és a több-
funkciós képernyőn megjelenő
üzenet kíséretében kigyullad.
Ilyenkor a rendszer alsó helyzetbe állít-
ja a fényszórókat.
Page 94 of 352
92
TÁ
J

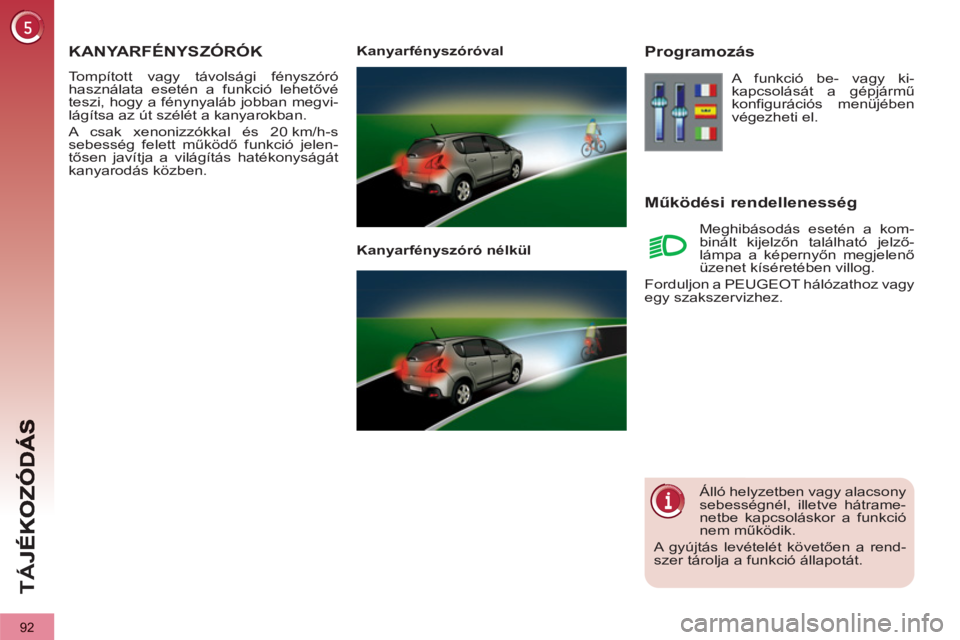

KANYARFÉNYSZÓRÓK
Tompított vagy távolsági fényszóró
használata esetén a funkció lehetővé
teszi, hogy a fénynyaláb jobban megvi-
lágítsa az út szélét a kanyarokban.
A csak xenonizzókkal és 20 km/h-s
sebesség felett működő funkció jelen-
tősen javítja a világítás hatékonyságát
kanyarodás közben.
Kanyarfényszóróval
Kanyarfényszóró nélkül
Programozás
Működési rendellenessé
g
A funkció be- vagy ki-
kapcsolását a gépjármű
konfigurációs menüjében
végezheti el.
Meghibásodás esetén a kom-
binált kijelzőn található jelző-
lámpa a képernyőn megjelenő
üzenet kíséretében villog.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Álló helyzetben vagy alacsony
sebességnél, illetve hátrame-
netbe kapcsoláskor a funkció
nem működik.
A gyújtás levételét követően a rend-
szer tárolja a funkció állapotát.
Page 95 of 352
93
TÁ
J

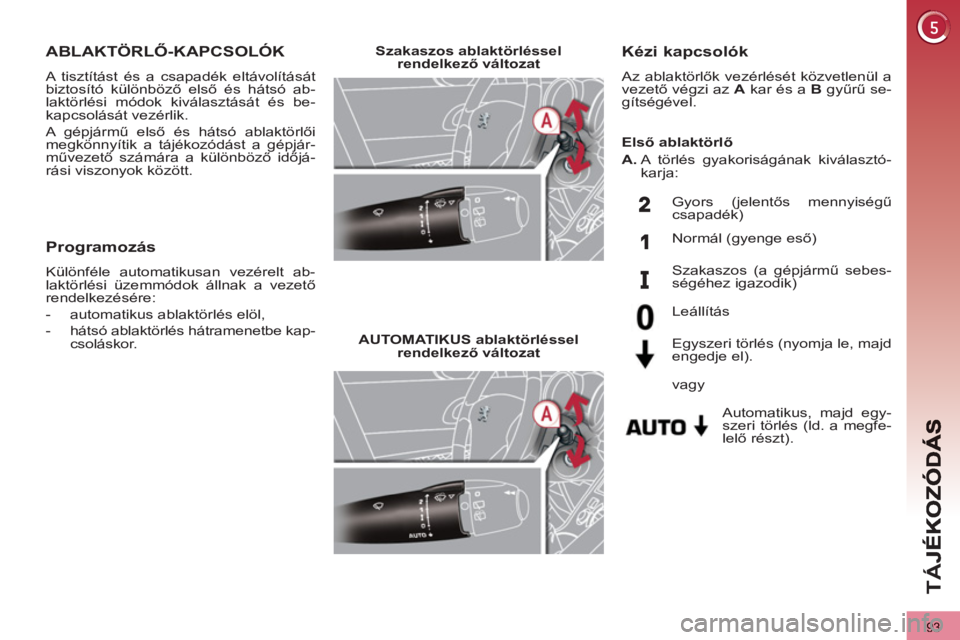

ABLAKTÖRLŐ-KAPCSOLÓK
A tisztítást és a csapadék eltávolítását
biztosító különböző első és hátsó ab-
laktörlési módok kiválasztását és be-
kapcsolását vezérlik.
A gépjármű első és hátsó ablaktörlői
megkönnyítik a tájékozódást a gépjár-
művezető számára a különböző időjá-
rási viszonyok között.
Kézi kapcsolók
Az ablaktörlők vezérlését közvetlenül a
vezető végzi az A
kar és a B
gyűrű se-
gítségével.
Szakaszos ablaktörléssel
rendelkező változat
AUTOMATIKUS ablaktörléssel
rendelkező változat
Gyors (jelentős mennyiségű
csapadék)
Normál (gyenge eső)
Szakaszos (a gépjármű sebes-
ségéhez igazodik)
Automatikus, majd egy-
szeri törlés (ld. a megfe-
lelő részt).
Leállítás
Egyszeri törlés (nyomja le, majd
engedje el).
Első ablaktörlő
A.
A törlés gyakoriságának kiválasztó-
karja:
vagy
Programozás
Különféle automatikusan vezérelt ab-
laktörlési üzemmódok állnak a vezető
rendelkezésére:
- automatikus ablaktörlés elöl,
- hátsó ablaktörlés hátramenetbe kap-
csoláskor.
Page 96 of 352
94
TÁ
J

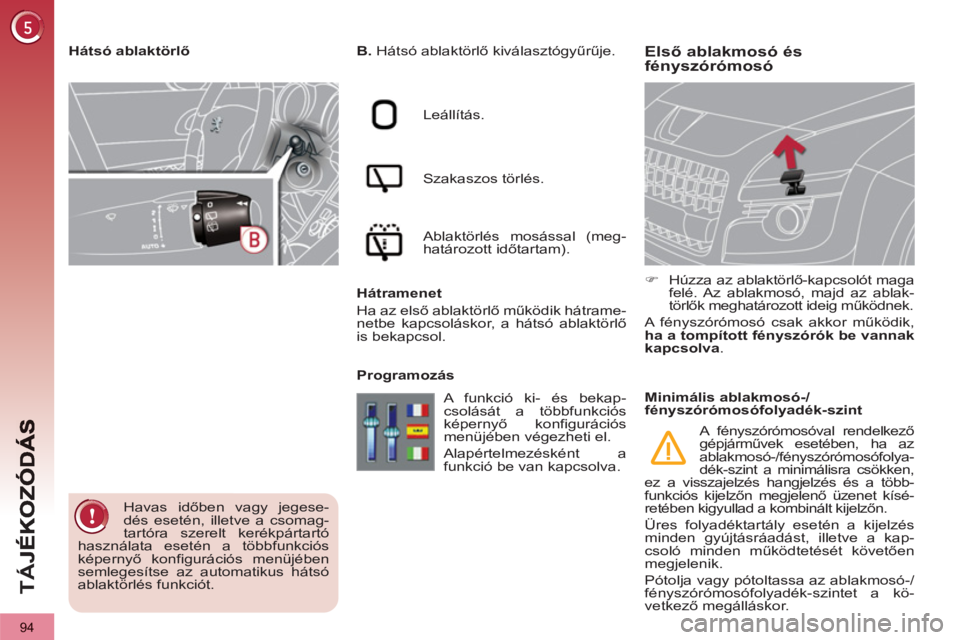

Első ablakmosó és fényszórómosó
B.
Hátsó ablaktörlő kiválasztógyűrűje.
Leállítás.
Szakaszos törlés.
Ablaktörlés mosással (meg-
határozott időtartam).
Hátramenet
Ha az első ablaktörlő működik hátrame-
netbe kapcsoláskor, a hátsó ablaktörlő
is bekapcsol.
Programozás
)
Húzza az ablaktörlő-kapcsolót maga
felé. Az ablakmosó, majd az ablak-
törlők meghatározott ideig működnek.
A fényszórómosó csak akkor működik,
ha a tompított fényszórók be vannak
kapcsolva
.
Hátsó ablaktörlő
Havas időben vagy jegese-
dés esetén, illetve a csomag-
tartóra szerelt kerékpártartó
használata esetén a többfunkciós
képernyő konfigurációs menüjében
semlegesítse az automatikus hátsó
ablaktörlés funkciót. A funkció ki- és bekap-
csolását a többfunkciós
képernyő konfigurációs
menüjében végezheti el.
Alapértelmezésként a
funkció be van kapcsolva.
Minimális ablakmosó-/
fényszórómosófolyadék-szint
A fényszórómosóval rendelkező
gépjárművek esetében, ha az
ablakmosó-/fényszórómosófolya-
dék-szint a minimálisra csökken,
ez a visszajelzés hangjelzés és a több-
funkciós kijelzőn megjelenő üzenet kísé-
retében kigyullad a kombinált kijelzőn.
Üres folyadéktartály esetén a kijelzés
minden gyújtásráadást, illetve a kap-
csoló minden működtetését követően
megjelenik.
Pótolja vagy pótoltassa az ablakmosó-/
fényszórómosófolyadék-szintet a kö-
vetkező megálláskor.
Page 97 of 352
95
TÁ
J

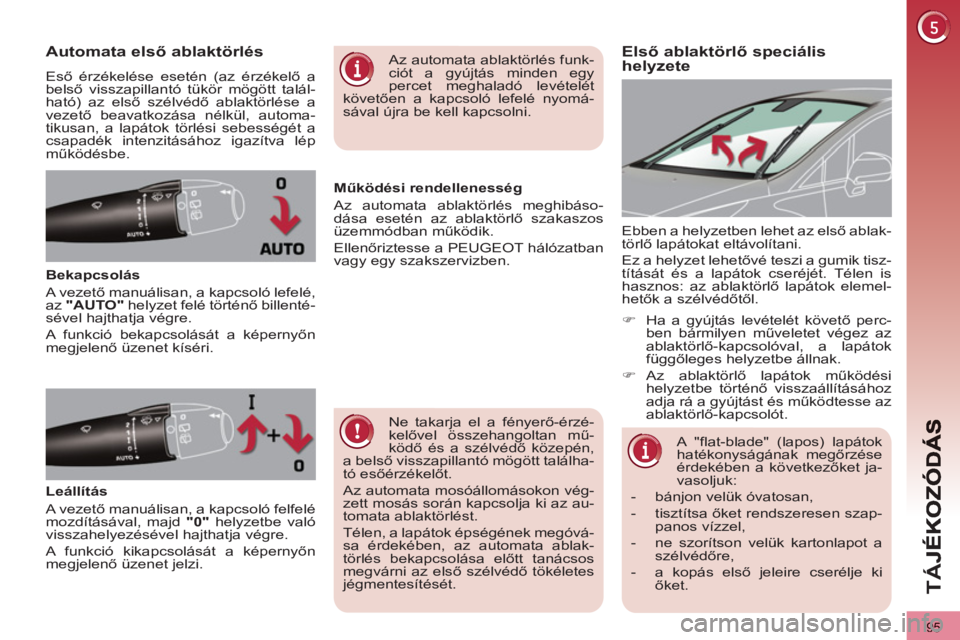

Első ablaktörlő speciálishelyzeteAutomata első ablaktörlés
Eső érzékelése esetén (az érzékelő a
belső visszapillantó tükör mögött talál-
ható) az első szélvédő ablaktörlése a
vezető beavatkozása nélkül, automa-
tikusan, a lapátok törlési sebességét a
csapadék intenzitásához igazítva lép
működésbe.
Bekapcsolás
A vezető manuálisan, a kapcsoló lefelé,
az "AUTO"
helyzet felé történő billenté-
sével hajthatja végre.
A funkció bekapcsolását a képernyőn
megjelenő üzenet kíséri. Ebben a helyzetben lehet az első ablak-
törlő lapátokat eltávolítani.
Ez a helyzet lehetővé teszi a gumik tisz-
títását és a lapátok cseréjét. Télen is
hasznos: az ablaktörlő lapátok elemel-
hetők a szélvédőtől.
Ne takarja el a fényerő-érzé-
kelővel összehangoltan mű-
ködő és a szélvédő közepén,
a belső visszapillantó mögött találha-
tó esőérzékelőt.
Az automata mosóállomásokon vég-
zett mosás során kapcsolja ki az au-
tomata ablaktörlést.
Télen, a lapátok épségének megóvá-
sa érdekében, az automata ablak-
törlés bekapcsolása előtt tanácsos
megvárni az első szélvédő tökéletes
jégmentesítését.
Az automata ablaktörlés funk-
ciót a gyújtás minden egy
percet meghaladó levételét
követ
ően a kapcsoló lefelé nyomá-
sával újra be kell kapcsolni.
Leállítás
A vezető manuálisan, a kapcsoló felfelé
mozdításával, majd "0"
helyzetbe való
visszahelyezésével hajthatja végre.
A funkció kikapcsolását a képernyőn
megjelenő üzenet jelzi.
Működési rendellenesség
Az automata ablaktörlés meghibáso-
dása esetén az ablaktörlő szakaszos
üzemmódban működik.
Ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
A "flat-blade" (lapos) lapátok
hatékonyságának megőrzése
érdekében a következőket ja-
vasoljuk:
- bánjon velük óvatosan,
- tisztítsa őket rendszeresen szap-
panos vízzel,
- ne szorítson velük kartonlapot a
szélvédőre,
- a kopás első jeleire cserélje ki
őket.
)
Ha a gyújtás levételét követő perc-
ben bármilyen műveletet végez az
ablaktörlő-kapcsolóval, a lapátok
függőleges helyzetbe állnak.
)
Az ablaktörlő lapátok működési
helyzetbe történő visszaállításához
adja rá a gyújtást és működtesse az
ablaktörlő-kapcsolót.
Page 98 of 352
96
TÁ
J

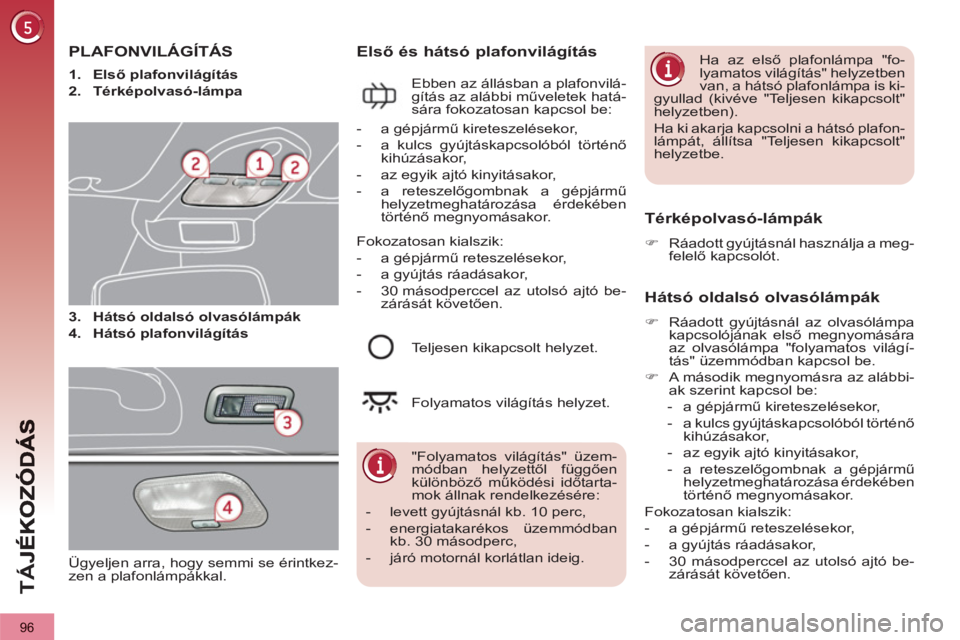

PLAFONVILÁGÍTÁS
3.
Hátsó oldalsó olvasólámpák
4.
Hátsó plafonvilágítás
Első és hátsó plafonvilágítás
Ebben az állásban a plafonvilá-
gítás az alábbi műveletek hatá-
sára fokozatosan kapcsol be:
Térképolvasó-lámpák
)
Ráadott gyújtásnál használja a meg-
felelő kapcsolót.
"Folyamatos világítás" üzem-
módban helyzettől függően
különböző működési időtarta-
mok állnak rendelkezésére:
- levett gyújtásnál kb. 10 perc,
- energiatakarékos üzemmódban
kb. 30 másodperc,
- járó motornál korlátlan ideig.
- a gépjármű kireteszelésekor,
- a kulcs gyújtáskapcsolóból történő
kihúzásakor,
- az egyik ajtó kinyitásakor,
- a reteszelőgombnak a gépjármű
helyzetmeghatározása érdekében
történő megnyomásakor.
Teljesen kikapcsolt helyzet.
Folyamatos világítás helyzet.
Ha az első plafonlámpa "fo-
lyamatos világítás" helyzetben
van, a hátsó plafonlámpa is ki-
gyullad (kivéve "Teljesen kikapcsolt"
helyzetben).
Ha ki akarja kapcsolni a hátsó plafon-
lámpát, állítsa "Teljesen kikapcsolt"
helyzetbe.
Hátsó oldalsó olvasólámpák
)
Ráadott gyújtásnál az olvasólámpa
kapcsolójának első megnyomására
az olvasólámpa "folyamatos világí-
tás" üzemmódban kapcsol be.
)
A második megnyomásra az alábbi-
ak szerint kapcsol be:
- a gépjármű kireteszelésekor,
- a kulcs gyújtáskapcsolóból történő
kihúzásakor,
- az egyik ajtó kinyitásakor,
- a reteszelőgombnak a gépjármű
helyzetmeghatározása érdekében
történő megnyomásakor.
Fokozatosan kialszik:
- a gépjármű reteszelésekor,
- a gyújtás ráadásakor,
- 30 másodperccel az utolsó ajtó be-
zárását követően.
Fokozatosan kialszik:
- a gépjármű reteszelésekor,
- a gyújtás ráadásakor,
- 30 másodperccel az utolsó ajtó be-
zárását követően.
Ügyeljen arra, hogy semmi se érintkez-
zen a plafonlámpákkal.
1.
Első plafonvilágítás
2.
Térképolvasó-lámpa
Page 99 of 352
97
TÁ
J
HANGULATVILÁGÍTÁS BELSŐ FOGADÓVILÁGÍTÁS
Az utastéri világítás távirányítással tör-
ténő bekapcsolása gyenge megvilágí-
tású helyeken megkönnyíti a gépjármű
megközelítését. A fényszórók automati-
kus bekapcsolása üzemmóddal együtt
működik.
Bekapcsolás
)
Nyomja meg a távirányítón a nyitott
lakatot.
A plafonlámpák kigyulladnak, a gépjár-
mű kireteszelődik.
Kikapcsolás
A belső fogadóvilágítás egy adott idő
elteltével vagy az egyik ajtó kinyitását
követően automatikusan kialszik.
Programozás Bekapcsolás
Sötétben, a helyzetjelzők bekapcso-
lását követően az első plafonlámpa
hangulatvilágítása ( A
) automatikusan
működésbe lép.
Kikapcsolás
A helyzetjelzők lekapcsolását követően
a hangulatvilágítás automatikusan ki-
kapcsol.
A belső fogadóvilágítás idő-
tartama megegyezik az au-
tomatikus kisérővilágítás
időtartamával.
A funkció be- és kikapcso-
lását a többfunkciós képer-
nyő konfigurációs menüjén
keresztül végezheti el.
KÜLSŐ VISSZAPILLANTÓ TÜKRÖK SZPOTLÁMPÁI
A gépjármű könnyebb megközelíthe-
tősége érdekében a lámpák megvilá-
gítják:
- a vezető- és az első utasoldali ajtók
előtti területet, valamint
- a visszapillantó tükör előtti, illetve az
első ajtók mögötti területet.
Bekapcsolás
A szpotlámpák az alábbi esetekben
gyulladnak fel:
- kireteszeléskor,
- a gyújtáskulcs kivételekor,
- bármelyik ajtó nyitásakor,
- a gépkocsi távvezérlővel történő lo-
kalizálásakor.
Kikapcsolás
A beállított idő elteltével az oldalsó
megvilágítást biztosító lámpák kialsza-
nak.
Az utastéri világítás szűrt fényei gyenge
külső megvilágítás esetén megkönnyí-
tik a gépjárműben való tájékozódást.
Page 100 of 352
98
TÁ
J
A világítás időtartama az aláb-
biak szerint változik:
A csomagtartó nyitásakor automatiku-
san be-, zárásakor automatikusan ki-
kapcsol.
CSOMAGTARTÓ-VILÁGÍTÁS HORDOZHATÓ LÁMPA
A csomagtartó falába beépített, csomag-
tartó-világításként és zseblámpaként
egyaránt használható levehető lámpa.
Működés
Pontosan a helyére illesztve a csomag-
tartó nyitásakor automatikusan be-, be-
csukásakor automatikusan kikapcsol.
A lámpa NiMH-típusú akkumulátorokkal
működik.
A hordozható lámpa kb. 45 percig üzem-
képes, és menet közben töltődik fel.
Az akkumulátorok behelyezé-
sekor ügyeljen a helyes pola-
ritásra.
Az akkumulátorok helyett soha ne
használjon elemeket.
A zseblámpaként történő hasz-
nálattal kapcsolatban olvassa
el a "Kialakítás" c. részt.
A lábtérvilágítás szűrt fénye gyenge
megvilágítás esetén megkönnyíti a tá-
jékozódást a gépjárműben.
Bekapcsolás
Működése azonos a plafonvilágításé-
val. A lábtérvilágítás bármelyik ajtó ki-
nyitásakor bekapcsol.
- levett gyújtásnál kb. 10 perc,
- energiatakarékos üzemmódban
kb. 30 másodperc,
- járó motornál korlátlan.
