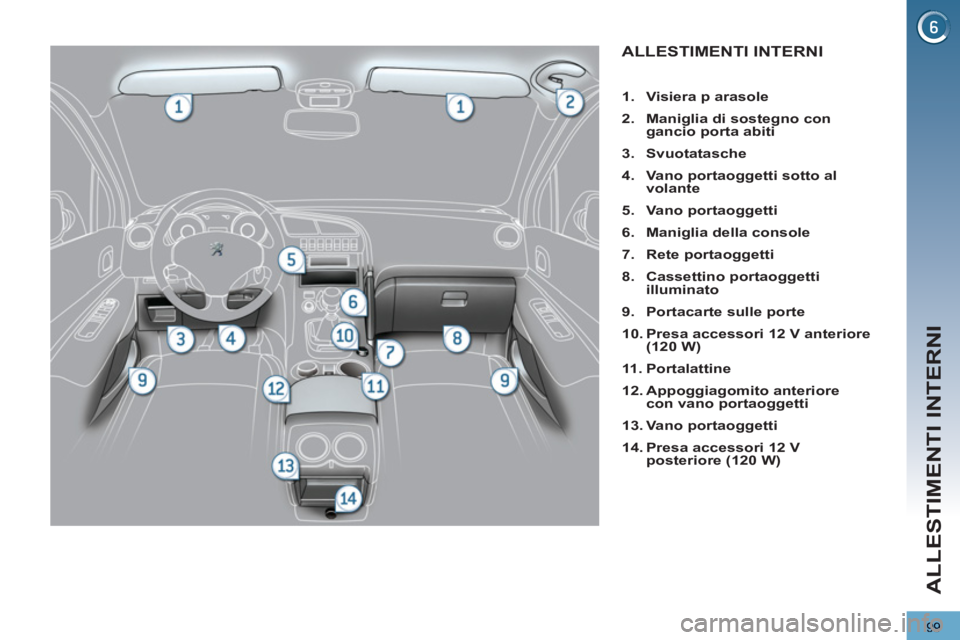

ALLESTIMENTI INTERNI
ALLESTIMENTI INTERNI
1.
Visiera p
arasole
2.
Maniglia di sostegno con
gancio porta abiti
3.
Svuotatasche
4.
Vano portaoggetti
sotto al
volante
5.
Vano portaoggetti
6.
Maniglia della console
7.
Rete portaoggetti
8.
Cassettino portaoggetti
illuminato
9.
Portacarte sulle porte
10.
Presa accessori 12 V
anteriore
(120 W)
11 .
Portalattine
12.
Appoggiagomito anteriore
con vano portaoggetti
13.
Vano portaoggetti
14.
Presa accessori 12 V
posteriore (120 W)
Page 102 of 352
100
ALLESTIMENTI INTERNI
VANI PORTAOGGETTI
Contenitore portaoggetti
Contiene appositi spazi per la docu-
mentazione di bordo, ecc.
)
Per aprirlo, tirare la maniglia e ab-
bassare il coperchio.
CASSETTINO PORTAOGGETTI
ILLUMINATO
Comprende particolari spazi, prese au-
dio per un lettore esterno, un alloggia-
mento per la scheda SIM (solamente
con il WIP Com 3D),...
)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illuminerà.
VISIERA PARASOLE
Protegge dai raggi solari frontali o laterali
ed è equipaggiata di uno specchietto di
cortesia illuminato.
)
Quando il contatto è inserito, sol-
levare lo sportellino protettivo; lo
specchietto si illumina automatica-
mente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.
Portacarte
Permettono di riporre, ad esempio, la ri-
cevuta del pedaggio autostradale o del
parcheggio.
Portamonete
Vano portaoggetti
Per collegare un lettore ester-
no o una scheda SIM, fare ri-
ferimento alla rubrica "Audio e
telematica".
Page 103 of 352
101
ALLESTIMENTI INTERNI
PRESE ACCESSORI 12 V
)
Per collegare un accessorio 12 V
(potenza massima: 120 Watt), to-
gliere il tappo e collegare l'adattatore
adeguato.
Rispettare tassativamente la potenza
per non danneggiare l'accessorio.

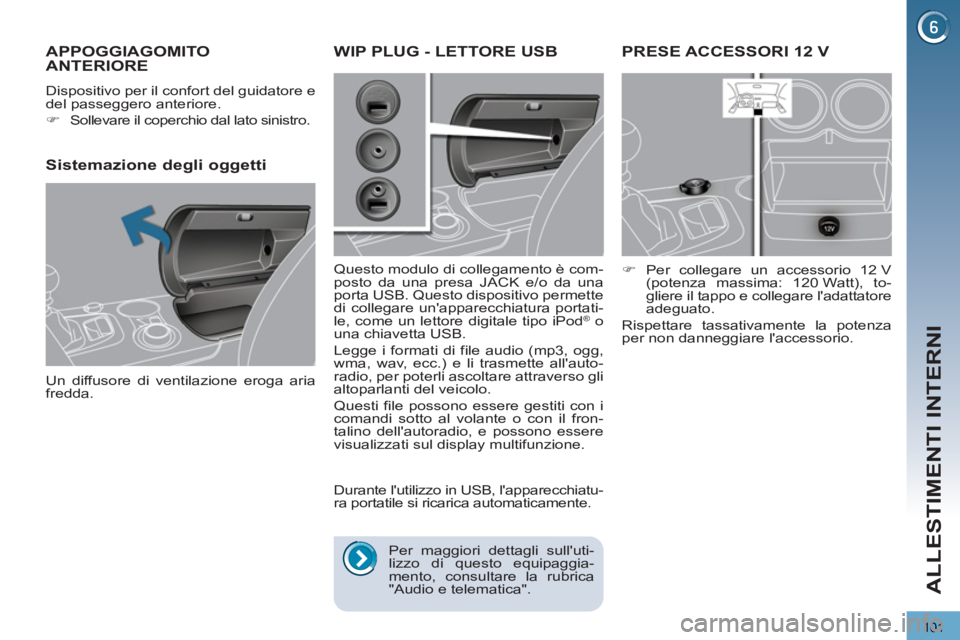

APPOGGIAGOMITO ANTERIORE
Dispositivo per il confort del guidatore e
del passeggero anteriore.
)
Sollevare il coperchio dal lato sinistro.
Sistemazione degli oggetti
Un diffusore di ventilazione eroga aria
fredda.
WIP PLUG - LETTORE USB
Questo modulo di collegamento è com-
posto da una presa JACK e/o da una
porta USB. Questo dispositivo permette
di collegare un'apparecchiatura portati-
le, come un lettore digitale tipo iPod
® o
una chiavetta USB.
Legge i formati di file audio (mp3, ogg,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi file possono essere gestiti con i
comandi sotto al volante o con il fron-
talino dell'autoradio, e possono essere
visualizzati sul display multifunzione.
Durante l'utilizzo in USB, l'apparecchiatu-
ra portatile si ricarica automaticamente.
Per maggiori dettagli sull'uti-
lizzo di questo equipaggia-
mento, consultare la rubrica
"Audio e telematica".
Page 104 of 352
102
ALLESTIMENTI INTERNI
Per evitare di intralciare i
pedali:

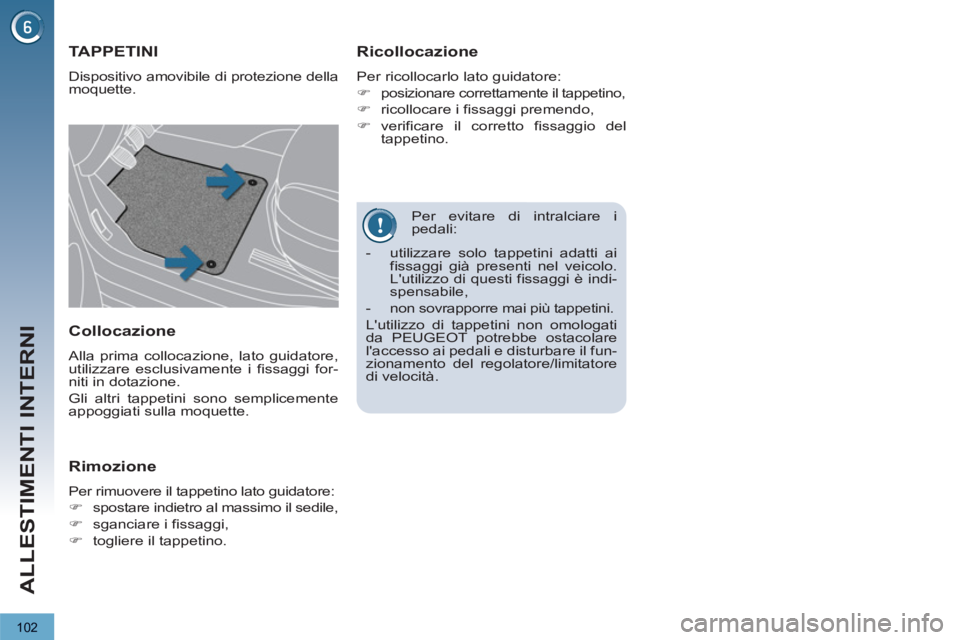

TAPPETINI
Dispositivo amovibile di protezione della
moquette.
Ricollocazione
Per ricollocarlo lato guidatore:
)
posizionare correttamente il tappetino,
)
ricollocare i fissaggi premendo,
)
verificare il corretto fissaggio del
tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
)
spostare indietro al massimo il sedile,
)
sganciare i fissaggi,
)
togliere il tappetino.
- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è indi-
spensabile,
- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il fun-
zionamento del regolatore/limitatore
di velocità.
Page 105 of 352
103
ALLESTIMENTI INTERNI

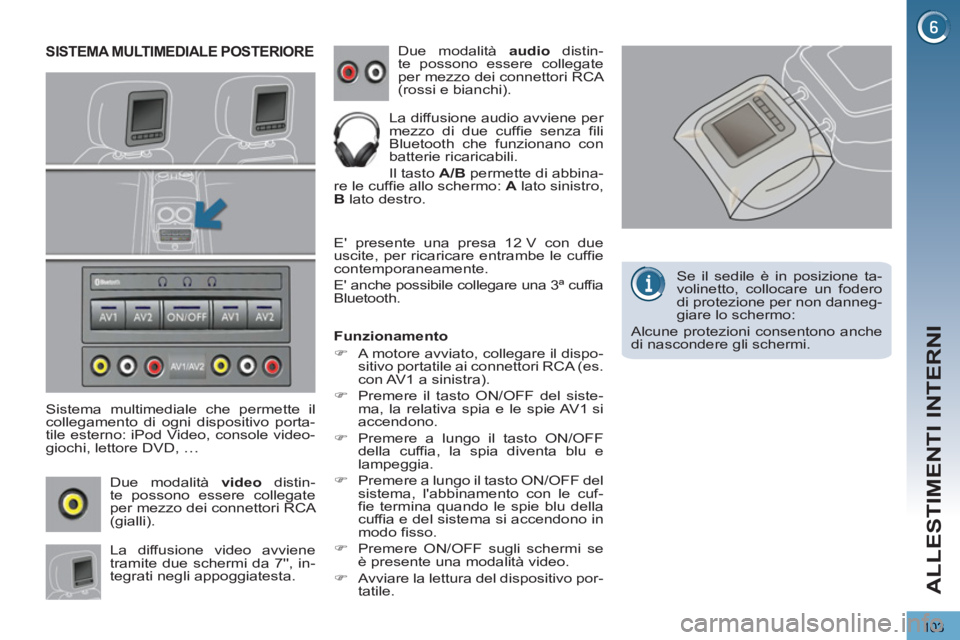

SISTEMA MULTIMEDIALE POSTERIORE
Sistema multimediale che permette il
collegamento di ogni dispositivo porta-
tile esterno: iPod Video, console video-
giochi, lettore DVD, …
Due modalità video
distin-
te possono essere collegate
per mezzo dei connettori RCA
(gialli).
La diffusione video avviene
tramite due schermi da 7'', in-
tegrati negli appoggiatesta. Due modalità audio
distin-
te possono essere collegate
per mezzo dei connettori RCA
(rossi e bianchi).
La diffusione audio avviene per
mezzo di due cuffie senza fili
Bluetooth che funzionano con
batterie ricaricabili.
Il tasto A/B
permette di abbina-
re le cuffie allo schermo: A
lato sinistro,
B
lato destro.
E' presente una presa 12 V con due
uscite, per ricaricare entrambe le cuffie
contemporaneamente.
E' anche possibile collegare una 3ª cuffia
Bluetooth.
Funzionamento
)
A motore avviato, collegare il dispo-
sitivo portatile ai connettori RCA (es.
con AV1 a sinistra).
)
Premere il tasto ON/OFF del siste-
ma, la relativa spia e le spie AV1 si
accendono.
)
Premere a lungo il tasto ON/OFF
della cuffia, la spia diventa blu e
lampeggia.
)
Premere a lungo il tasto ON/OFF del
sistema, l'abbinamento con le cuf-
fie termina quando le spie blu della
cuffia e del sistema si accendono in
modo fisso.
)
Premere ON/OFF sugli schermi se
è presente una modalità video.
)
Avviare la lettura del dispositivo por-
tatile.
Se il sedile è in posizione ta-
volinetto, collocare un fodero
di protezione per non danneg-
giare lo schermo:
Alcune protezioni consentono anche
di nascondere gli schermi.
Page 106 of 352
104
ALLESTIMENTI INTERNI

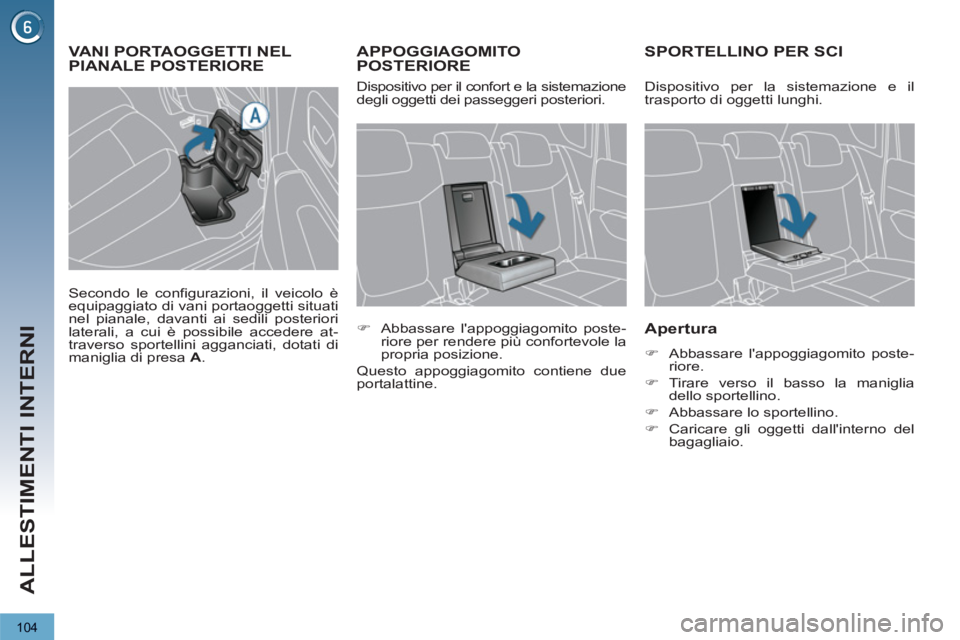

APPOGGIAGOMITO POSTERIORE SPORTELLINO PER SCI
Apertura
)
Abbassare l'appoggiagomito poste-
riore.
)
Tirare verso il basso la maniglia
dello sportellino.
)
Abbassare lo sportellino.
)
Caricare gli oggetti dall'interno del
bagagliaio.
)
Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.
Questo appoggiagomito contiene due
portalattine. Dispositivo per il confort e la sistemazione
degli oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il
trasporto di oggetti lunghi.
VANI PORTAOGGETTI NELPIANALE POSTERIORE
Secondo le configurazioni, il veicolo è
equipaggiato di vani portaoggetti situati
nel pianale, davanti ai sedili posteriori
laterali, a cui è possibile accedere at-
traverso sportellini agganciati, dotati di
maniglia di presa A
.
Page 107 of 352
105
ALLESTIMENTI INTERNI

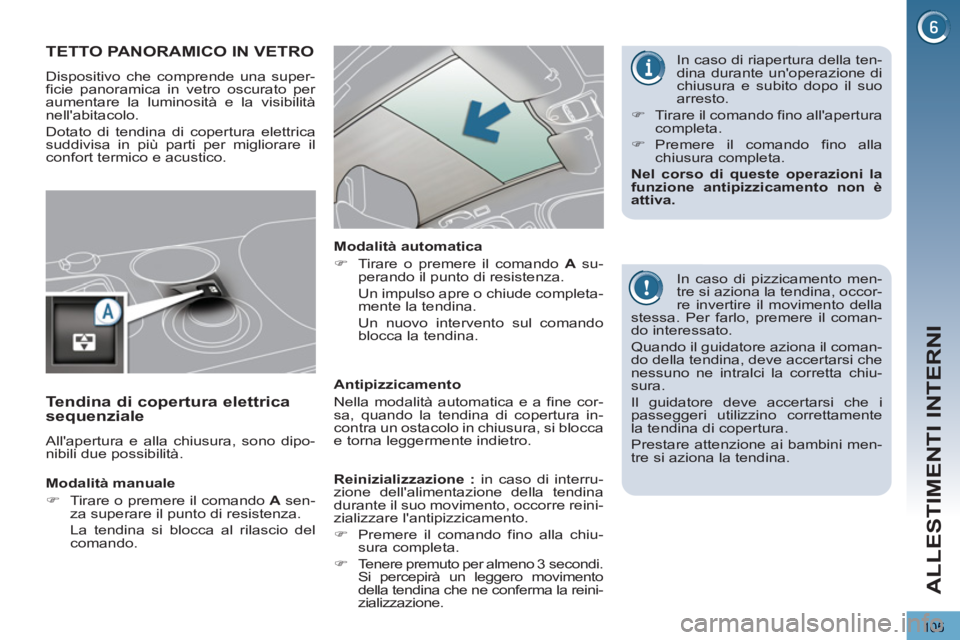

TETTO PANORAMICO IN VETRO
Dispositivo che comprende una super-
ficie panoramica in vetro oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
confort termico e acustico.
In caso di pizzicamento men-
tre si aziona la tendina, occor-
re invertire il movimento della
stessa. Per farlo, premere il coman-
do interessato.
Quando il guidatore aziona il coman-
do della tendina, deve accertarsi che
nessuno ne intralci la corretta chiu-
sura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente
la tendina di copertura.
Prestare attenzione ai bambini men-
tre si aziona la tendina.
Modalità manuale
)
Tirare o premere il comando A
sen-
za superare il punto di resistenza.
La tendina si blocca al rilascio del
comando.
Modalità automatica
)
Tirare o premere il comando A
su-
perando il punto di resistenza.
Un impulso apre o chiude completa-
mente la tendina.
Un nuovo intervento sul comando
blocca la tendina.
Antipizzicamento
Nella modalità automatica e a fine cor-
sa, quando la tendina di copertura in-
contra un ostacolo in chiusura, si blocca
e torna leggermente indietro.
Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono dipo-
nibili due possibilità.
In caso di riapertura della ten-
dina durante un'operazione di
chiusura e subito dopo il suo
arresto.
)
Tirare il comando fino all'apertura
completa.
)
Premere il comando fino alla
chiusura completa.
Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.
Reinizializzazione :
in caso di interru-
zione dell'alimentazione della tendina
durante il suo movimento, occorre reini-
zializzare l'antipizzicamento.
)
Premere il comando fino alla chiu-
sura completa.
)
Tenere premuto per almeno 3 secondi.
Si percepirà un leggero movimento
della tendina che ne conferma la reini-
zializzazione.
Page 108 of 352
106
ALLESTIMENTI INTERNI

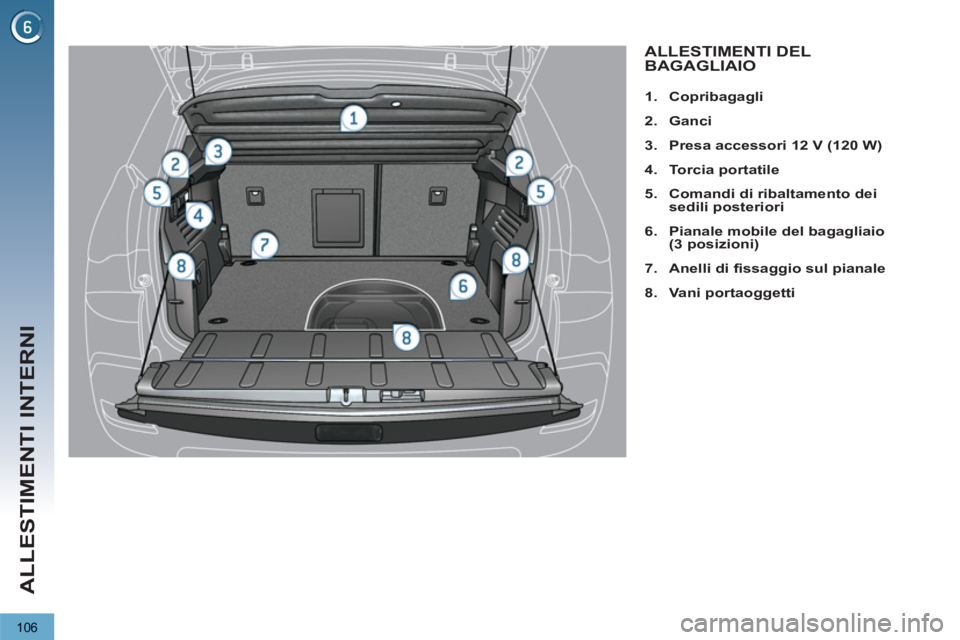

ALLESTIMENTI DEL
BAGAGLIAIO
1.
Copribagagli
2.
Ganci
3.
Presa accessori 12 V
(120 W)
4.
Torcia portatile
5.
Comandi di ribaltamento dei
sedili posteriori
6.
Pianale mobile del bagagliaio
(3 posizioni)
7.
Anelli di fissaggio
sul pianale
8.
Vani portaoggetti
Page 109 of 352
107
ALLESTIMENTI INTERNI

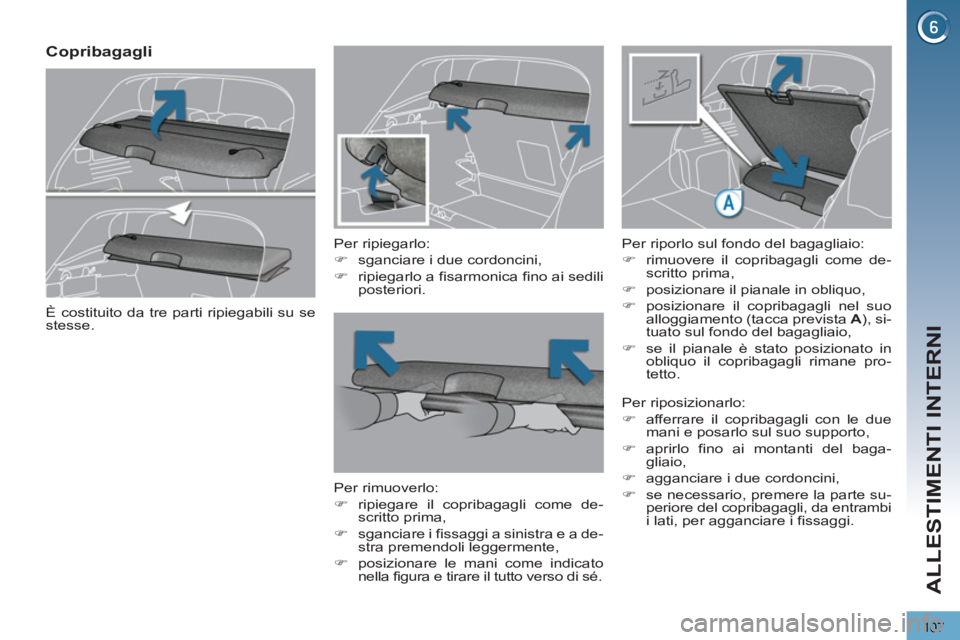

Copribagagli
