PEUGEOT 3008 2012.5 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 3008, Model: PEUGEOT 3008 2012.5Pages: 352, PDF Dimensioni: 16.89 MB
Page 91 of 352
89
VIS

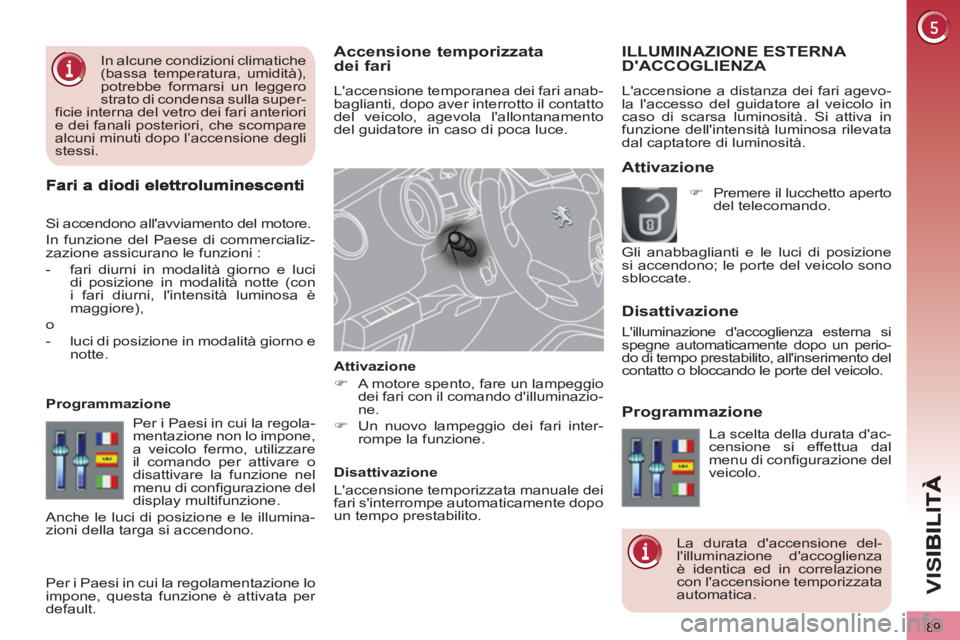

Accensione temporizzata
dei fari
L'accensione temporanea dei fari anab-
baglianti, dopo aver interrotto il contatto
del veicolo, agevola l'allontanamento
del guidatore in caso di poca luce.
Attivazione
)
A motore spento, fare un lampeggio
dei fari con il comando d'illuminazio-
ne.
)
Un nuovo lampeggio dei fari inter-
rompe la funzione.
Disattivazione
L'accensione temporizzata manuale dei
fari s'interrompe automaticamente dopo
un tempo prestabilito.
ILLUMINAZIONE ESTERNA D'ACCOGLIENZA
L'accensione a distanza dei fari agevo-
la l'accesso del guidatore al veicolo in
caso di scarsa luminosità. Si attiva in
funzione dell'intensità luminosa rilevata
dal captatore di luminosità.
Attivazione
Disattivazione
Programmazione
Per i Paesi in cui la regola-
mentazione non lo impone,
a veicolo fermo, utilizzare
il comando per attivare o
disattivare la funzione nel
menu di configurazione del
display multifunzione.
Anche le luci di posizione e le illumina-
zioni della targa si accendono. Programmazione
La scelta della durata d'ac-
censione si effettua dal
menu di configurazione del
veicolo.
La durata d'accensione del-
l'illuminazione d'accoglienza
è identica ed in correlazione
con l'accensione temporizzata
automatica.
Per i Paesi in cui la regolamentazione lo
impone, questa funzione è attivata per
default.
)
Premere il lucchetto aperto
del telecomando.
Gli anabbaglianti e le luci di posizione
si accendono; le porte del veicolo sono
sbloccate.
In alcune condizioni climatiche
(bassa temperatura, umidità),
potrebbe formarsi un leggero
strato di condensa sulla super-
ficie interna del vetro dei fari anteriori
e dei fanali posteriori, che scompare
alcuni minuti dopo l’accensione degli
stessi.
L'illuminazione d'accoglienza esterna si
spegne automaticamente dopo un perio-
do di tempo prestabilito, all'inserimento del
contatto o bloccando le porte del veicolo.
Si accendono all'avviamento del motore.
In funzione del Paese di commercializ-
zazione assicurano le funzioni :
- fari diurni in modalità giorno e luci
di posizione in modalità notte (con
i fari diurni, l'intensità luminosa è
maggiore),
o
- luci di posizione in modalità giorno e
notte.
Page 92 of 352
90
VIS
In caso di nebbia o di nevica-
ta, il sensore di luminosità può
rilevare una luce sufficiente. I
fari non si accenderanno quindi auto-
maticamente.
Non ricoprire il sensore di luminosi-
tà, abbinato al sensore di pioggia e
situato al centro del parabrezza, die-
tro al retrovisore interno; le relative
funzioni non sarebbero più coman-
dabili.
Aaccensione temporizzataautomatica dei fari

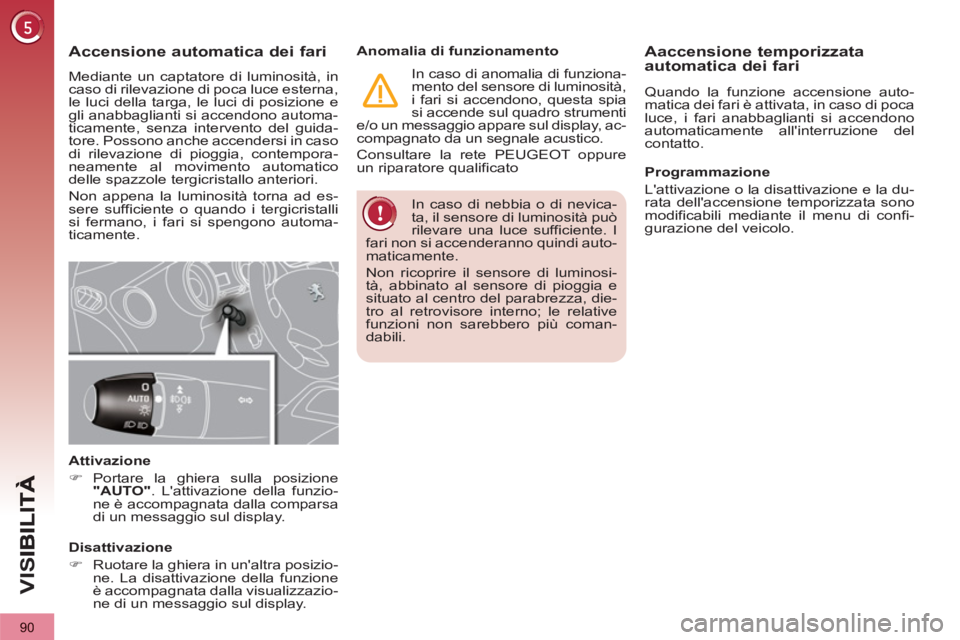

Accensione automatica dei fari
Mediante un captatore di luminosità, in
caso di rilevazione di poca luce esterna,
le luci della targa, le luci di posizione e
gli anabbaglianti si accendono automa-
ticamente, senza intervento del guida-
tore. Possono anche accendersi in caso
di rilevazione di pioggia, contempora-
neamente al movimento automatico
delle spazzole tergicristallo anteriori.
Non appena la luminosità torna ad es-
sere sufficiente o quando i tergicristalli
si fermano, i fari si spengono automa-
ticamente.
Attivazione
)
Portare la ghiera sulla posizione
"AUTO"
. L'attivazione della funzio-
ne è accompagnata dalla comparsa
di un messaggio sul display.
Disattivazione
)
Ruotare la ghiera in un'altra posizio-
ne. La disattivazione della funzione
è accompagnata dalla visualizzazio-
ne di un messaggio sul display.
Anomalia di funzionamento
In caso di anomalia di funziona-
mento del sensore di luminosità,
i fari si accendono, questa spia
si accende sul quadro strumenti
e/o un messaggio appare sul display, ac-
compagnato da un segnale acustico.
Consultare la rete PEUGEOT oppure
un riparatore qualificato
Quando la funzione accensione auto-
matica dei fari è attivata, in caso di poca
luce, i fari anabbaglianti si accendono
automaticamente all'interruzione del
contatto.
Programmazione
L'attivazione o la disattivazione e la du-
rata dell'accensione temporizzata sono
modificabili mediante il menu di confi-
gurazione del veicolo.
Page 93 of 352
91
VIS

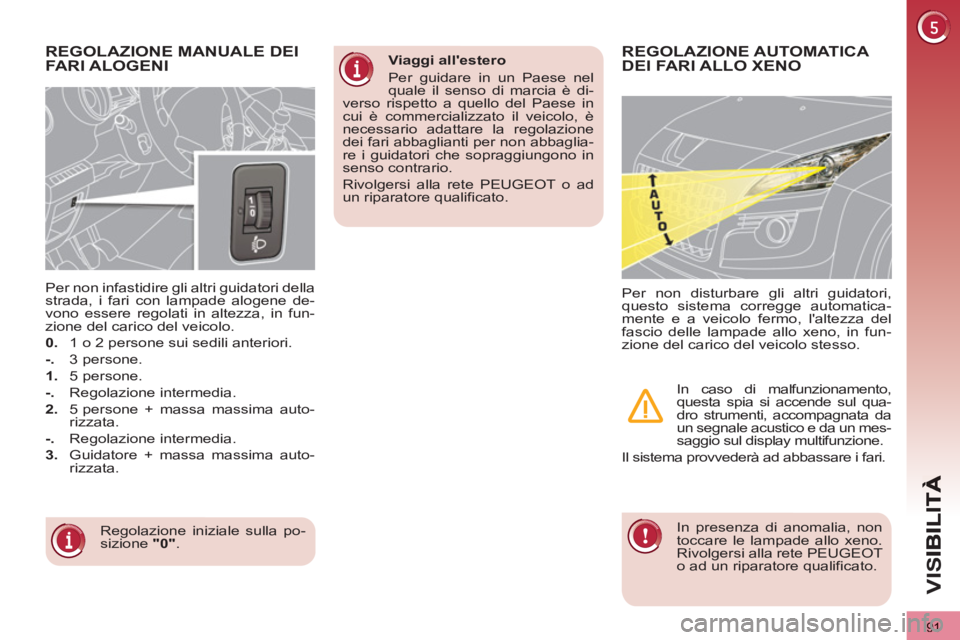

REGOLAZIONE MANUALE DEI
FARI ALOGENI
Regolazione iniziale sulla po-
sizione "0"
.
Per non infastidire gli altri guidatori della
strada, i fari con lampade alogene de-
vono essere regolati in altezza, in fun-
zione del carico del veicolo.
0.
1 o 2 persone sui sedili anteriori.
-.
3 persone.
1.
5 persone.
-.
Regolazione intermedia.
2.
5 persone + massa massima auto-
rizzata.
-.
Regolazione intermedia.
3.
Guidatore + massa massima auto-
rizzata.
Viaggi all'estero
Per guidare in un Paese nel
quale il senso di marcia è di-
verso rispetto a quello del Paese in
cui è commercializzato il veicolo, è
necessario adattare la regolazione
dei fari abbaglianti per non abbaglia-
re i guidatori che sopraggiungono in
senso contrario.
Rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
REGOLAZIONE AUTOMATICA DEI FARI ALLO XENO
In presenza di anomalia, non
toccare le lampade allo xeno.
Rivolgersi alla rete PEUGEOT
o ad un riparatore qualificato.
Per non disturbare gli altri guidatori,
questo sistema corregge automatica-
mente e a veicolo fermo, l'altezza del
fascio delle lampade allo xeno, in fun-
zione del carico del veicolo stesso.
In caso di malfunzionamento,
questa spia si accende sul qua-
dro strumenti, accompagnata da
un segnale acustico e da un mes-
saggio sul display multifunzione.
Il sistema provvederà ad abbassare i fari.
Page 94 of 352
92
VIS

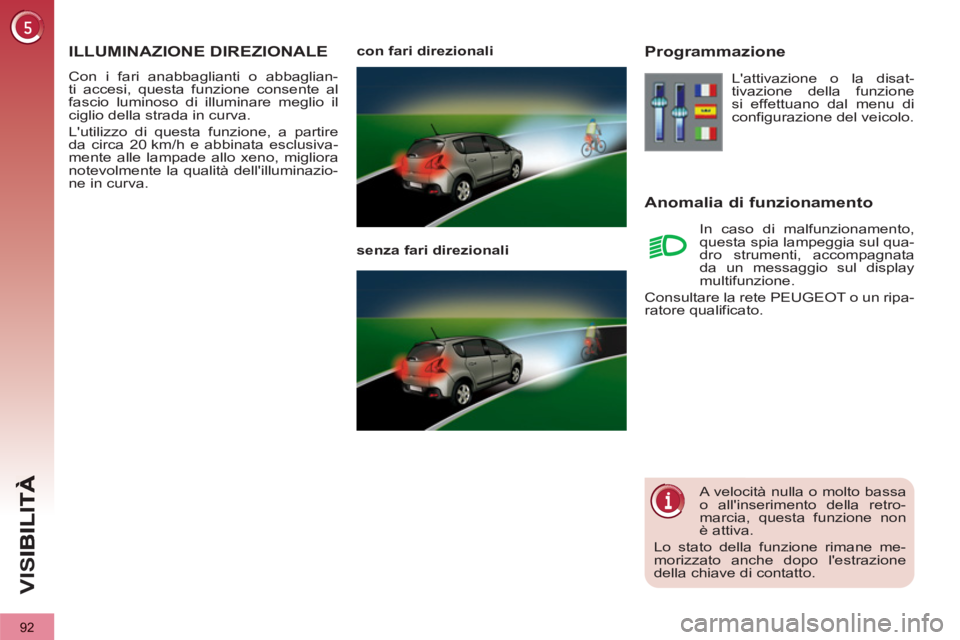

ILLUMINAZIONE DIREZIONALE
Con i fari anabbaglianti o abbaglian-
ti accesi, questa funzione consente al
fascio luminoso di illuminare meglio il
ciglio della strada in curva.
L'utilizzo di questa funzione, a partire
da circa 20 km/h e abbinata esclusiva-
mente alle lampade allo xeno, migliora
notevolmente la qualità dell'illuminazio-
ne in curva.
con fari direzionali
senza fari direzionali
Programmazione
Anomalia di funzionamento
L'attivazione o la disat-
tivazione della funzione
si effettuano dal menu di
configurazione del veicolo.
In caso di malfunzionamento,
questa spia lampeggia sul qua-
dro strumenti, accompagnata
da un messaggio sul display
multifunzione.
Consultare la rete PEUGEOT o un ripa-
ratore qualificato.
A velocità nulla o molto bassa
o all'inserimento della retro-
marcia, questa funzione non
è attiva.
Lo stato della funzione rimane me-
morizzato anche dopo l'estrazione
della chiave di contatto.
Page 95 of 352
93
VIS

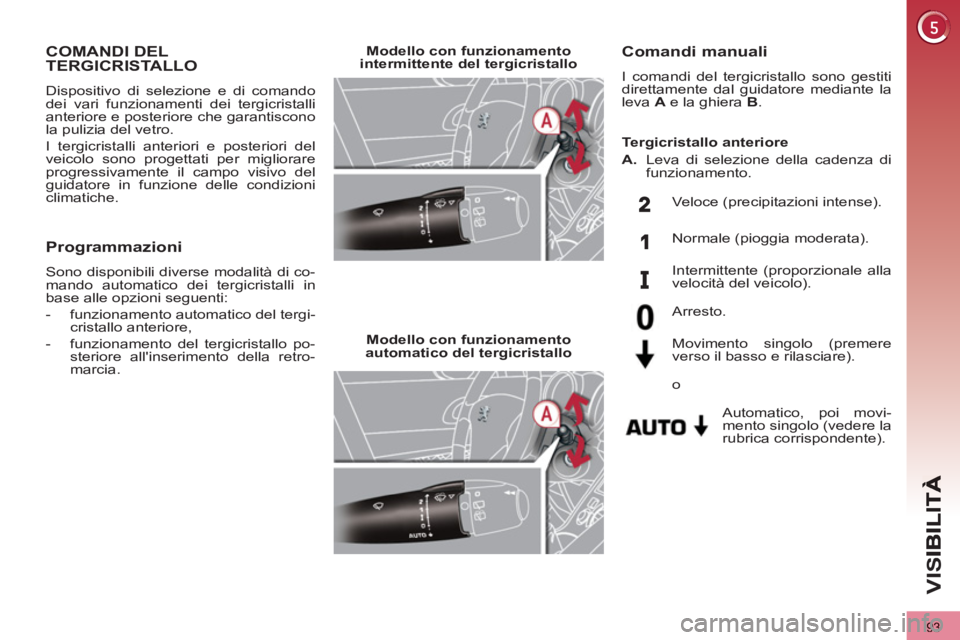

COMANDI DELTERGICRISTALLO
Dispositivo di selezione e di comando
dei vari funzionamenti dei tergicristalli
anteriore e posteriore che garantiscono
la pulizia del vetro.
I tergicristalli anteriori e posteriori del
veicolo sono progettati per migliorare
progressivamente il campo visivo del
guidatore in funzione delle condizioni
climatiche.
Comandi manuali
I comandi del tergicristallo sono gestiti
direttamente dal guidatore mediante la
leva A
e la ghiera B
.
Modello con funzionamento
intermittente del tergicristallo
Modello con funzionamento
automatico del tergicristallo
Veloce (precipitazioni intense).
Normale (pioggia moderata).
Intermittente (proporzionale alla
velocità del veicolo).
Automatico, poi movi-
mento singolo (vedere la
rubrica corrispondente).
Arresto.
Movimento singolo (premere
verso il basso e rilasciare).
Tergicristallo anteriore
A.
Leva di selezione della cadenza di
funzionamento.
o
Programmazioni
Sono disponibili diverse modalità di co-
mando automatico dei tergicristalli in
base alle opzioni seguenti:
- funzionamento automatico del tergi-
cristallo anteriore,
- funzionamento del tergicristallo po-
steriore all'inserimento della retro-
marcia.
Page 96 of 352
94
VIS

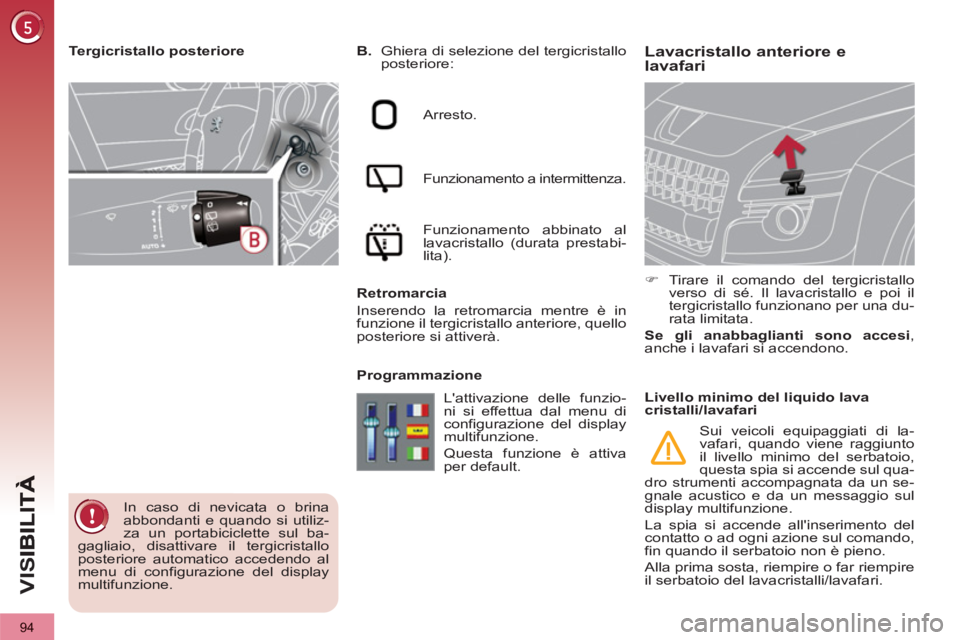

Lavacristallo anteriore elavafari
B.
Ghiera di selezione del tergicristallo
posteriore:
Arresto.
Funzionamento a intermittenza.
Funzionamento abbinato al
lavacristallo (durata prestabi-
lita).
Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, quello
posteriore si attiverà.
Programmazione
)
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una du-
rata limitata.
Se gli anabbaglianti sono accesi
,
anche i lavafari si accendono.
Tergicristallo posteriore
In caso di nevicata o brina
abbondanti e quando si utiliz-
za un portabiciclette sul ba-
gagliaio, disattivare il tergicristallo
posteriore automatico accedendo al
menu di configurazione del display
multifunzione. L'attivazione delle funzio-
ni si effettua dal menu di
configurazione del display
multifunzione.
Questa funzione è attiva
per default.
Livello minimo del liquido lava
cristalli/lavafari
Sui veicoli equipaggiati di la-
vafari, quando viene raggiunto
il livello minimo del serbatoio,
questa spia si accende sul qua-
dro strumenti accompagnata da un se-
gnale acustico e da un messaggio sul
display multifunzione.
La spia si accende all'inserimento del
contatto o ad ogni azione sul comando,
fin quando il serbatoio non è pieno.
Alla prima sosta, riempire o far riempire
il serbatoio del lavacristalli/lavafari.
Page 97 of 352
95
VIS

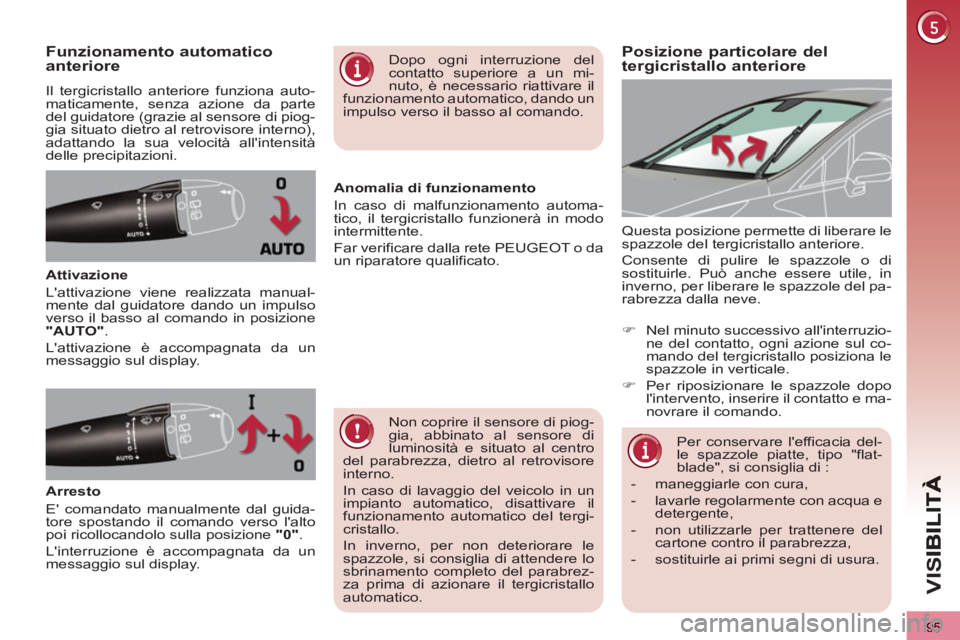

Posizione particolare del tergicristallo anteriore Funzionamento automatico anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di
sostituirle. Può anche essere utile, in
inverno, per liberare le spazzole del pa-
rabrezza dalla neve.
Non coprire il sensore di piog-
gia, abbinato al sensore di
luminosità e situato al centro
del parabrezza, dietro al retrovisore
interno.
In caso di lavaggio del veicolo in un
impianto automatico, disattivare il
funzionamento automatico del tergi-
cristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere lo
sbrinamento completo del parabrez-
za prima di azionare il tergicristallo
automatico.
Dopo ogni interruzione del
contatto superiore a un mi-
nuto, è necessario riattivare il
funzionamento automatico, dando un
impulso verso il basso al comando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0"
.
L'interruzione è accompagnata da un
messaggio sul display.
Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
Far verificare dalla rete PEUGEOT o da
un riparatore qualificato.
Per conservare l'efficacia del-
le spazzole piatte, tipo "flat-
blade", si consiglia di :
- maneggiarle con cura,
- lavarle regolarmente con acqua e
detergente,
- non utilizzarle per trattenere del
cartone contro il parabrezza,
- sostituirle ai primi segni di usura.
)
Nel minuto successivo all'interruzio-
ne del contatto, ogni azione sul co-
mando del tergicristallo posiziona le
spazzole in verticale.
)
Per riposizionare le spazzole dopo
l'intervento, inserire il contatto e ma-
novrare il comando.
Page 98 of 352
96
VIS

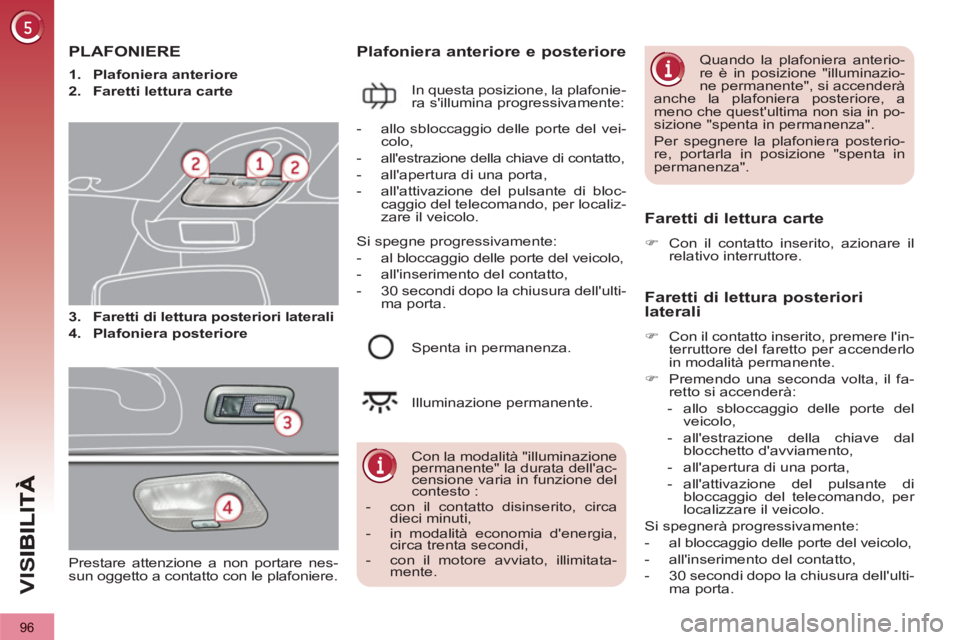

PLAFONIERE
3.
Faretti di lettura posteriori laterali
4.
Plafoniera posteriore
Plafoniera anteriore e posteriore
In questa posizione, la plafonie-
ra s'illumina progressivamente:
Faretti di lettura carte
)
Con il contatto inserito, azionare il
relativo interruttore.
Con la modalità "illuminazione
permanente" la durata dell'ac-
censione varia in funzione del
contesto :
- con il contatto disinserito, circa
dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, illimitata-
mente.
- allo sbloccaggio delle porte del vei-
colo,
- all'estrazione della chiave di contatto,
- all'apertura di una porta,
- all'attivazione del pulsante di bloc-
caggio del telecomando, per localiz-
zare il veicolo.
Spenta in permanenza.
Illuminazione permanente.
Quando la plafoniera anterio-
re è in posizione "illuminazio-
ne permanente", si accenderà
anche la plafoniera posteriore, a
meno che quest'ultima non sia in po-
sizione "spenta in permanenza".
Per spegnere la plafoniera posterio-
re, portarla in posizione "spenta in
permanenza".
Faretti di lettura posteriorilaterali
)
Con il contatto inserito, premere l'in-
terruttore del faretto per accenderlo
in modalità permanente.
)
Premendo una seconda volta, il fa-
retto si accenderà:
- allo sbloccaggio delle porte del
veicolo,
- all'estrazione della chiave dal
blocchetto d'avviamento,
- all'apertura di una porta,
- all'attivazione del pulsante di
bloccaggio del telecomando, per
localizzare il veicolo.
Si spegnerà progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ulti-
ma porta.
Si spegne progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ulti-
ma porta.
Prestare attenzione a non portare nes-
sun oggetto a contatto con le plafoniere.
1.
Plafoniera anteriore
2.
Faretti lettura carte
Page 99 of 352
97
VIS

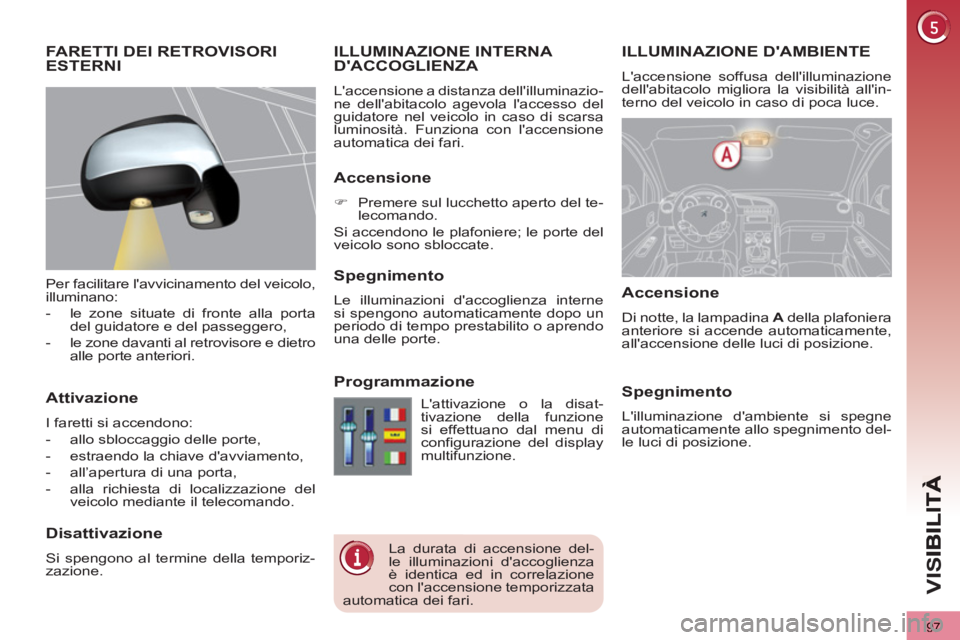

ILLUMINAZIONE D'AMBIENTE
ILLUMINAZIONE INTERNA D'ACCOGLIENZA
L'accensione a distanza dell'illuminazio-
ne dell'abitacolo agevola l'accesso del
guidatore nel veicolo in caso di scarsa
luminosità. Funziona con l'accensione
automatica dei fari.
Accensione
)
Premere sul lucchetto aperto del te-
lecomando.
Si accendono le plafoniere; le porte del
veicolo sono sbloccate.
Spegnimento
Le illuminazioni d'accoglienza interne
si spengono automaticamente dopo un
periodo di tempo prestabilito o aprendo
una delle porte.
Programmazione
Accensione
Di notte, la lampadina A
della plafoniera
anteriore si accende automaticamente,
all'accensione delle luci di posizione.
Spegnimento
L'illuminazione d'ambiente si spegne
automaticamente allo spegnimento del-
le luci di posizione.
La durata di accensione del-
le illuminazioni d'accoglienza
è identica ed in correlazione
con l'accensione temporizzata
automatica dei fari.
L'attivazione o la disat-
tivazione della funzione
si effettuano dal menu di
configurazione del display
multifunzione.
FARETTI DEI RETROVISORIESTERNI
Per facilitare l'avvicinamento del veicolo,
illuminano:
- le zone situate di fronte alla porta
del guidatore e del passeggero,
- le zone davanti al retrovisore e dietro
alle porte anteriori.
Attivazione
I faretti si accendono:
- allo sbloccaggio delle porte,
- estraendo la chiave d'avviamento,
- all’apertura di una porta,
- alla richiesta di localizzazione del
veicolo mediante il telecomando.
Disattivazione
Si spengono al termine della temporiz-
zazione.
L'accensione soffusa dell'illuminazione
dell'abitacolo migliora la visibilità all'in-
terno del veicolo in caso di poca luce.
Page 100 of 352
98
VIS
Sono disponibili diversi tempi
di accensione:
Si accende automaticamente all'apertu-
ra del bagagliaio e si spegne automati-
camente alla sua chiusura.

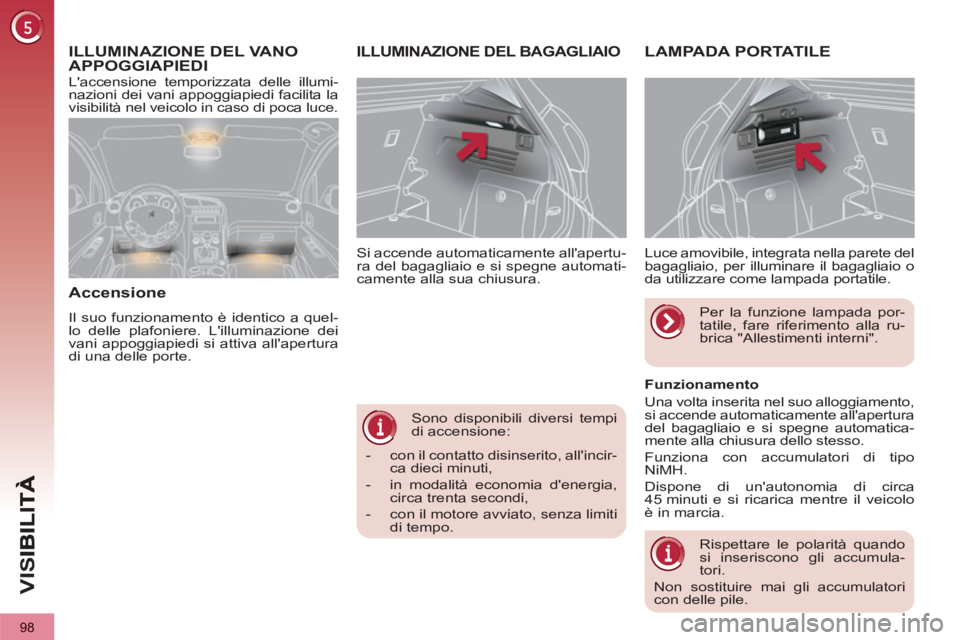

ILLUMINAZIONE DEL BAGAGLIAIO
LAMPADA PORTATILE
Luce amovibile, integrata nella parete del
bagagliaio, per illuminare il bagagliaio o
da utilizzare come lampada portatile.
Funzionamento
Una volta inserita nel suo alloggiamento,
si accende automaticamente all'apertura
del bagagliaio e si spegne automatica-
mente alla chiusura dello stesso.
Funziona con accumulatori di tipo
NiMH.
Dispone di un'autonomia di circa
45 minuti e si ricarica mentre il veicolo
è in marcia.
Rispettare le polarità quando
si inseriscono gli accumula-
tori.
Non sostituire mai gli accumulatori
con delle pile.
Per la funzione lampada por-
tatile, fare riferimento alla ru-
brica "Allestimenti interni".
ILLUMINAZIONE DEL VANO
APPOGGIAPIEDI
L'accensione temporizzata delle illumi-
nazioni dei vani appoggiapiedi facilita la
visibilità nel veicolo in caso di poca luce.
Accensione
Il suo funzionamento è identico a quel-
lo delle plafoniere. L'illuminazione dei
vani appoggiapiedi si attiva all'apertura
di una delle porte.
- con il contatto disinserito, all'incir-
ca dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, senza limiti
di tempo.
