PEUGEOT 3008 2012 Omistajan Käsikirja (in Finnish)

9

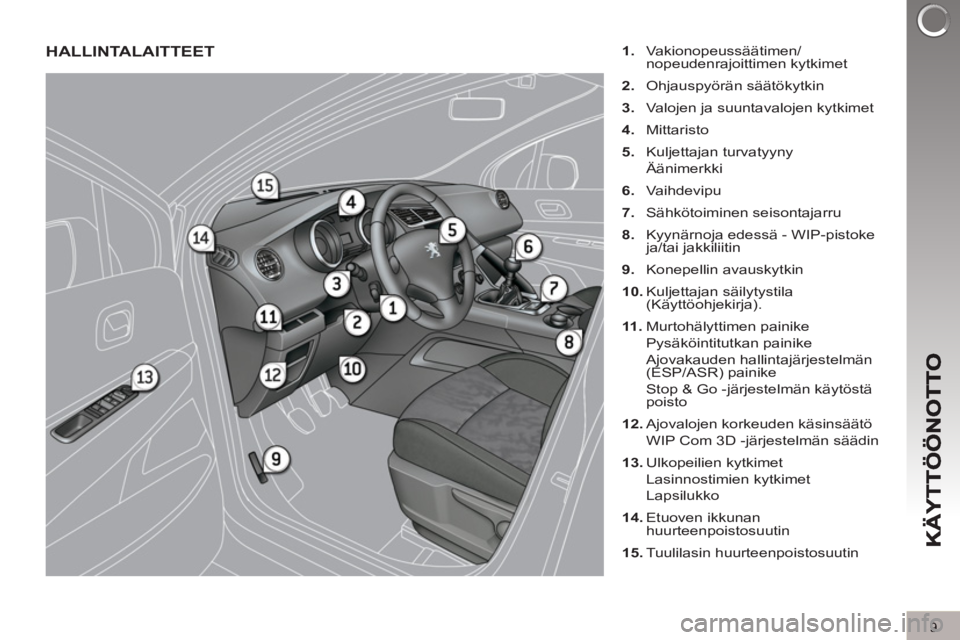

HALLINTALAITTEET

1.
Vakionopeussäätimen/
nopeudenrajoittimen kytkimet

2.
Ohjauspyörän säätökytkin

3.
Valojen ja suuntavalojen kytkimet

4.
Mittaristo

5.
Kuljettajan turvatyyny
Äänimerkki

6.
Vaihdevipu

7.
Sähkötoiminen seisontajarru

8.
Kyynärnoja edessä - WIP-pistoke
ja/tai jakkiliitin

9.
Konepellin avauskytkin

10.
Kuljettajan säilytystila
(Käyttöohjekirja).

11 .
Murtohälyttimen painike
Pysäköintitutkan painike
Ajovakauden hallintajärjestelmän
(ESP/ASR) painike
Stop & Go -järjestelmän käytöstä
poisto

12.
Ajovalojen korkeuden käsinsäätö
WIP Com 3D -järjestelmän säädin

13.
Ulkopeilien kytkimet
Lasinnostimien kytkimet
Lapsilukko

14.
Etuoven ikkunan
huurteenpoistosuutin

15.
Tuulilasin huurteenpoistosuutin

10

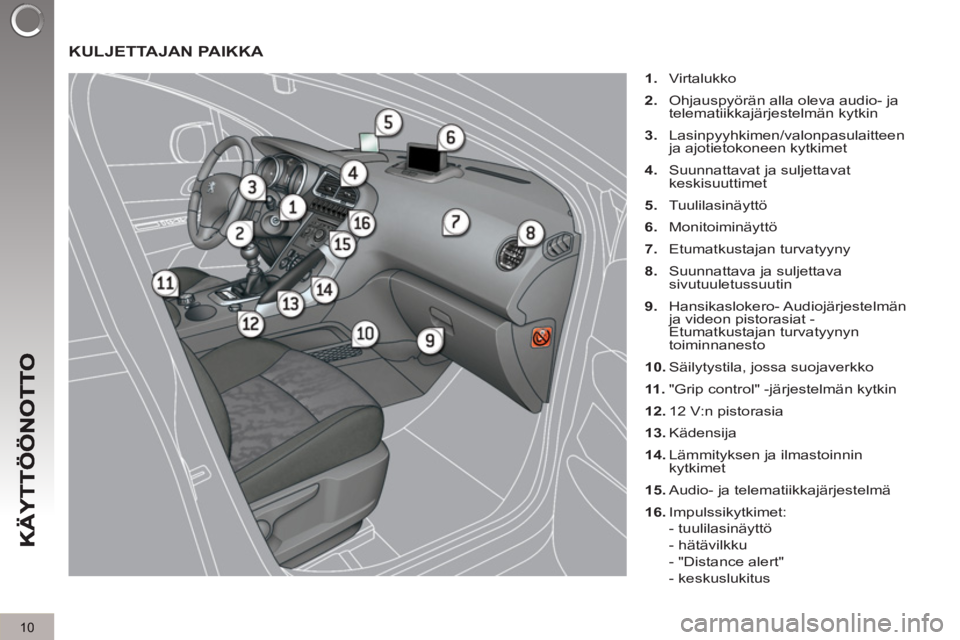

KULJETTAJAN PAIKKA


1.
Virtalukko

2.
Ohjauspyörän alla oleva audio- ja
telematiikkajärjestelmän kytkin

3.
Lasinpyyhkimen/valonpasulaitteen
ja ajotietokoneen kytkimet

4.
Suunnattavat ja suljettavat
keskisuuttimet

5.
Tuulilasinäyttö

6.
Monitoiminäyttö

7.
Etumatkustajan turvatyyny

8.
Suunnattava ja suljettava
sivutuuletussuutin

9.
Hansikaslokero- Audiojärjestelmän
ja videon pistorasiat -
Etumatkustajan turvatyynyn
toiminnanesto

10.
Säilytystila, jossa suojaverkko

11 .
"Grip control" -järjestelmän kytkin

12.
12 V:n pistorasia

13.
Kädensija

14.
Lämmityksen ja ilmastoinnin
kytkimet

15.
Audio- ja telematiikkajärjestelmä

16.
Impulssikytkimet:
- tuulilasinäyttö
- hätävilkku
- "Distance alert"
- keskuslukitus

11
ISTUINMUKAVUUS
Kul
jettajan istuin

Etäisyys
Korkeus



Käsinsäädöt

65


Sähköiset säädöt

66
Selkänojan kallistus

12

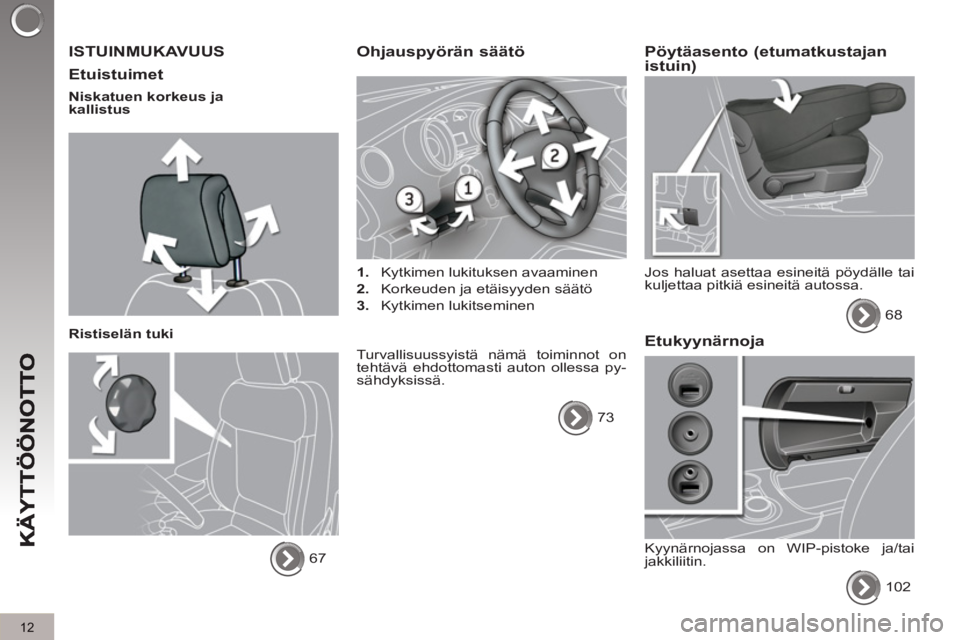

ISTUINMUKAVUUS

Etuistuimet


Niskatuen korkeus ja
kallistus

Ristiselän tuki
67

Ohjauspyörän säätö



1.
Kytkimen lukituksen avaaminen

2.
Korkeuden ja etäisyyden säätö

3.
Kytkimen lukitseminen
Turvallisuussyistä nämä toiminnot on
tehtävä ehdottomasti auton ollessa py-
sähdyksissä.
73


Pöytäasento (etumatkustajan istuin)

Jos haluat asettaa esineitä pöydälle tai
kuljettaa pitkiä esineitä autossa.
68


Etukyynärnoja

Kyynärnojassa on WIP-pistoke ja/tai
jakkiliitin.
102

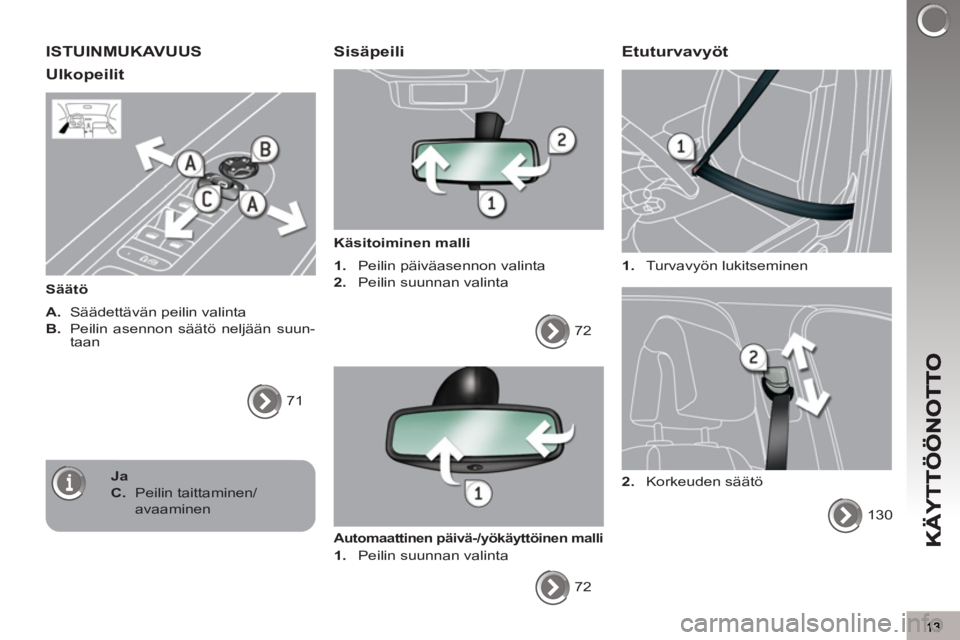

ISTUINMUKAVUUS
Ulko
peilit

Säätö

A.
Säädettävän peilin valinta

B.
Peilin asennon säätö neljään suun-
taan
71



Sisäpeili


Käsitoiminen malli


1.
Peilin päiväasennon valinta

2.
Peilin suunnan valinta
72


Automaattinen päivä-/yökäyttöinen malli



1.
Peilin suunnan valinta
72

Etuturvavyöt



1.
Turvavyön lukitseminen
130
2.
Korkeuden säätö
Ja


C.
Peilin taittaminen/
avaaminen

14

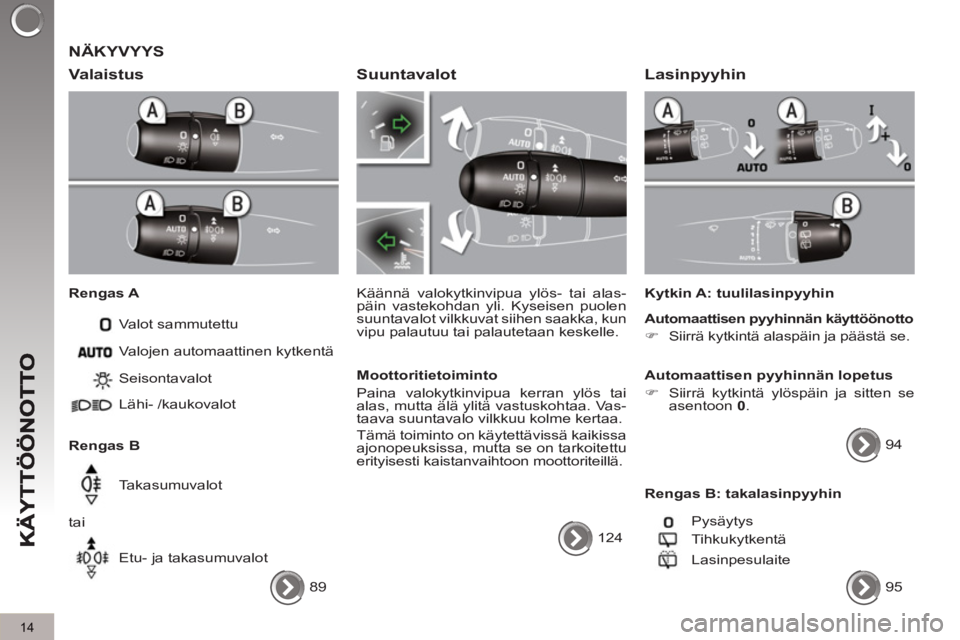

NÄKYVYYS

Valaistus


Rengas A
Valot sammutettu

Rengas B Seisontavalot
Lähi- /kaukovalot
Takasumuvalot
tai
Etu- ja takasumuvalot Valojen automaattinen kytkentä
89

Suuntavalot

Käännä valokytkinvipua ylös- tai alas-
päin vastekohdan yli. Kyseisen puolen
suuntavalot vilkkuvat siihen saakka, kun
vipu palautuu tai palautetaan keskelle.

Moottoritietoiminto
Paina valokytkinvipua kerran ylös tai
alas, mutta älä ylitä vastuskohtaa. Vas-
taava suuntavalo vilkkuu kolme kertaa.
Tämä toiminto on käytettävissä kaikissa
ajonopeuksissa, mutta se on tarkoitettu
erityisesti kaistanvaihtoon moottoriteillä.
124



Lasinpyyhin


Kytkin A: tuulilasinpyyhin


Automaattisen pyyhinnän käyttöönotto



)
Siirrä kytkintä alaspäin ja päästä se.


Automaattisen pyyhinnän lopetus


)
Siirrä kytkintä ylöspäin ja sitten se
asentoon 0
.
94

Rengas B: takalasinpyyhin
Pysäytys
Tihkukytkentä
Lasinpesulaite
95

15

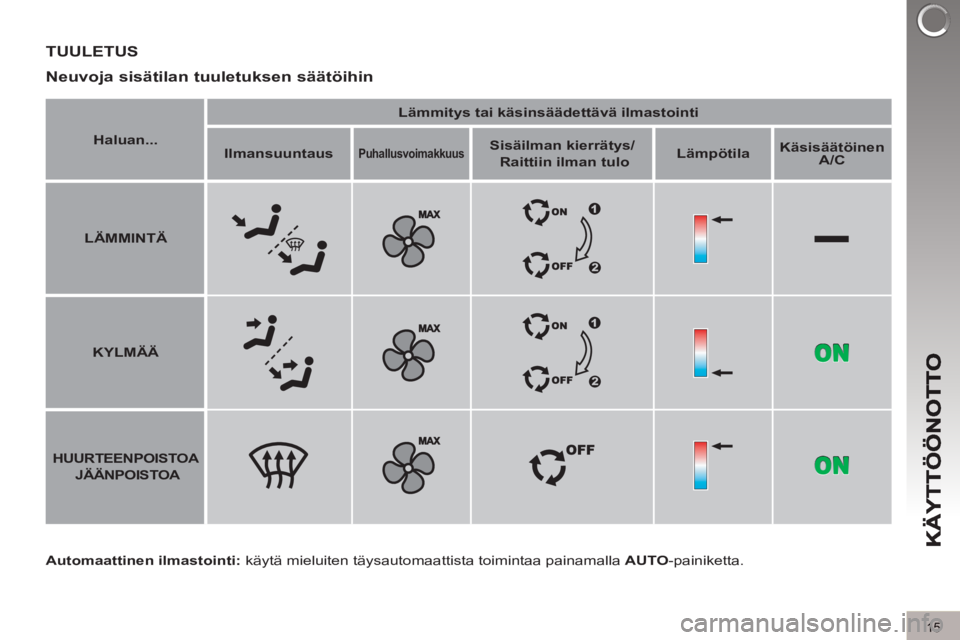

TUULETUS

Automaattinen ilmastointi:
käytä mieluiten täysautomaattista toimintaa painamalla AUTO
-painiketta.
Neuvoja sisätilan tuuletuksen säätöihin



Haluan...



Lämmitys tai käsinsäädettävä ilmastointi




Ilmansuuntaus




Puhallusvoimakkuus




Sisäilman kierrätys/


Raittiin ilman tulo



Lämpötila



Käsisäätöinen
A/C




LÄMMINTÄ





KYLMÄÄ






HUURTEENPOISTOA



JÄÄNPOISTOA

16

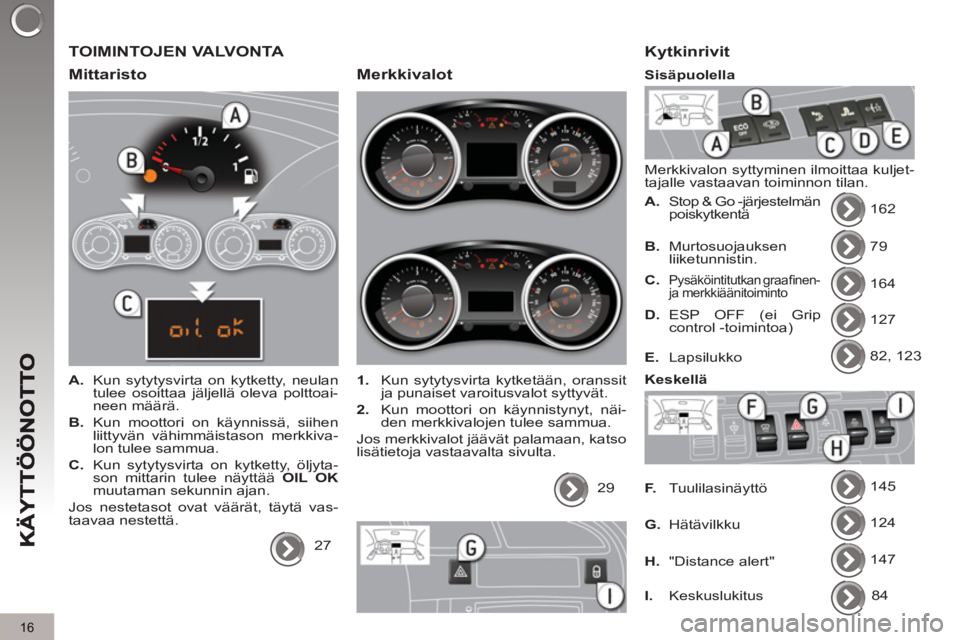

TOIMINTOJEN VALVONTA

Mittaristo



A.
Kun sytytysvirta on kytketty, neulan
tulee osoittaa jäljellä oleva polttoai-
neen määrä.

B.
Kun moottori on käynnissä, siihen
liittyvän vähimmäistason merkkiva-
lon tulee sammua.

C.
Kun sytytysvirta on kytketty, öljyta-
son mittarin tulee näyttää OIL OK

muutaman sekunnin ajan.
Jos nestetasot ovat väärät, täytä vas-
taavaa nestettä.
27
Merkkivalot



1.
Kun sytytysvirta kytketään, oranssit
ja punaiset varoitusvalot syttyvät.

2.
Kun moottori on käynnistynyt, näi-
den merkkivalojen tulee sammua.
Jos merkkivalot jäävät palamaan, katso
lisätietoja vastaavalta sivulta.
29

Kytkinrivit

Merkkivalon syttyminen ilmoittaa kuljet-
tajalle vastaavan toiminnon tilan.


A.
Stop & Go -järjestelmän
poiskytkentä 162
79
164
127
82, 123
145
124
147
B.
Murtosuojauksen
liiketunnistin.

C.

Pysäköintitutkan graafi nen-
ja merkkiäänitoiminto


D.
ESP OFF (ei Grip
control -toimintoa)

E.
Lapsilukko

F.
Tuulilasinäyttö

G.
Hätävilkku

H.
"Distance alert"
Sisäpuolella


Keskellä


I.
Keskuslukitus 84

17

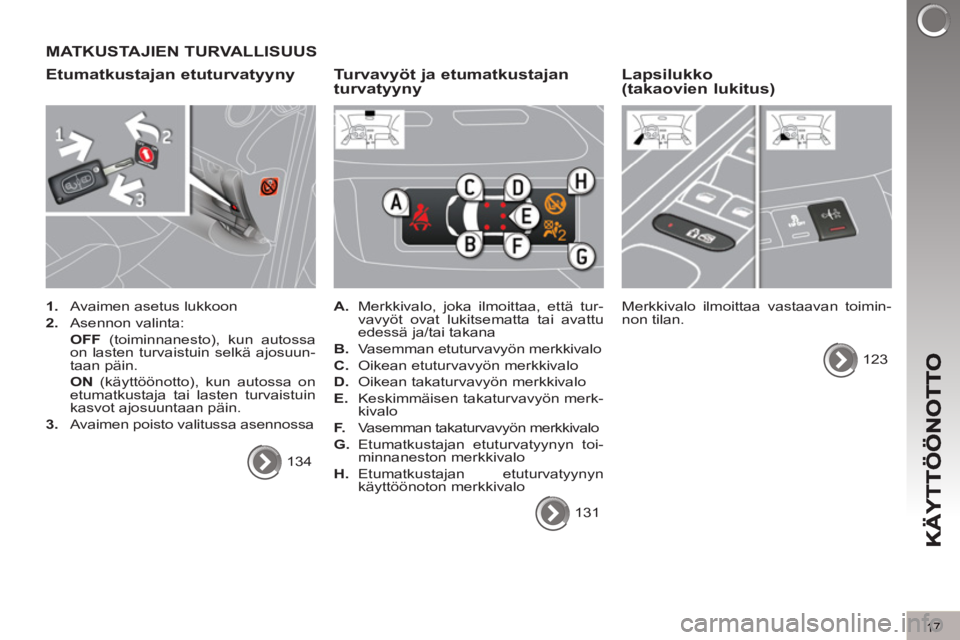

MATKUSTAJIEN TURVALLISUUS
Etumatkusta
jan etuturvatyyny


1.
Avaimen asetus lukkoon

2.
Asennon valinta:
OFF
(toiminnanesto), kun autossa
on lasten turvaistuin selkä ajosuun-
taan päin.
ON
(käyttöönotto), kun autossa on
etumatkustaja tai lasten turvaistuin
kasvot ajosuuntaan päin.

3.
Avaimen poisto valitussa asennossa
134


Turvavyöt ja etumatkustajan
turvatyyny


A.
Merkkivalo, joka ilmoittaa, että tur-
vavyöt ovat lukitsematta tai avattu
edessä ja/tai takana

B.
Vasemman etuturvavyön merkkivalo

C.
Oikean etuturvavyön merkkivalo

D.
Oikean takaturvavyön merkkivalo

E.
Keskimmäisen takaturvavyön merk-
kivalo

F.
Vasemman takaturvavyön merkkivalo

G.
Etumatkustajan etuturvatyynyn toi-
minnaneston merkkivalo

H.
Etumatkustajan etuturvatyynyn
käyttöönoton merkkivalo
131
Lapsilukko (takaovien lukitus)

Merkkivalo ilmoittaa vastaavan toimin-
non tilan.
123

18
TAVARATILAN JÄRJESTÄMINEN

Tavaratilan siirrett
ävä välipohja, jossa 3 asentoa

Ala-asento (enint. 150 kg).
111

)
Poista välipohja työntä-
mällä sitä kevyesti eteen-
päin ja nostamalla sitä.

)
Voit helposti siirtää välipohjaa
korkeussuunnassa käyttämällä
tavaratilan sivuilla olevia tukia A
. Keskiasento (enint. 100 kg). Yläasento (enint. 50 kg): takaluukun
avautuvan alaosan täytyy olla kiinni, jot-
ta tavaratilaan saadaan erillinen alaosa.
Kun välipohja on yläasennossa, aseta se
tähän asentoon (vinoon), jolloin kaksi tukea
pitävät sitä paikoillaan ja sen alle tai vara-
renkaaseen on mahdollista päästä käsiksi.
