PRAKTIČNE INFORMACIJE

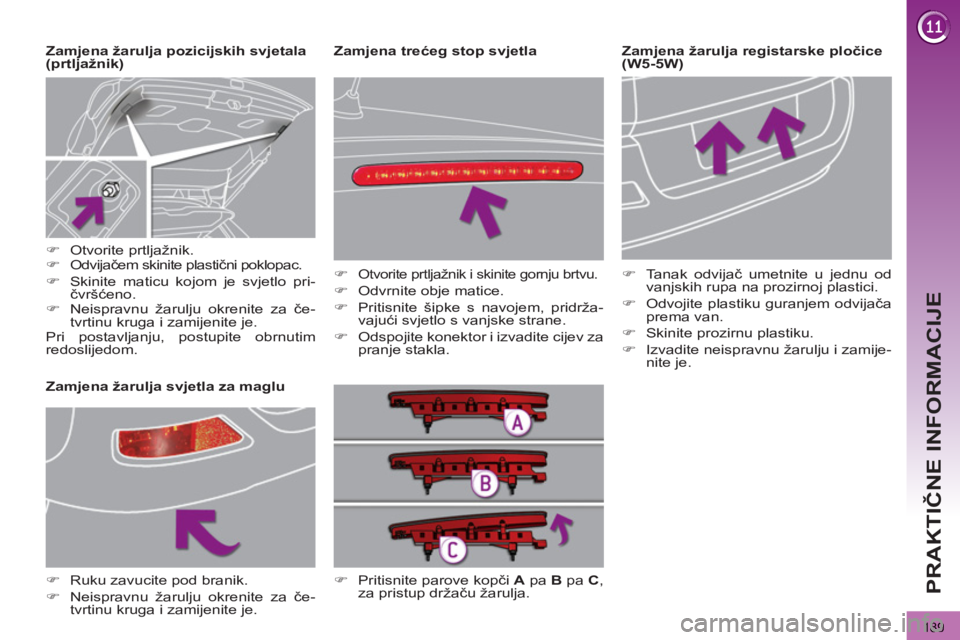

Zamjena žarulja registarske pločice
(W5-5W)
Zamjena žarulja pozicijskih svjetala
(prtljažnik)
Zamjena žarulja svjetla za maglu
)
Otvorite prtljažnik.
)
Odvijačem skinite plastični poklopac.
)
Skinite maticu kojom je svjetlo pri-
čvršćeno.
)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
)
Ruku zavucite pod branik.
)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
)
Tanak odvijač umetnite u jednu od
vanjskih rupa na prozirnoj plastici.
)
Odvojite plastiku guranjem odvijača
prema van.
)
Skinite prozirnu plastiku.
)
Izvadite neispravnu žarulju i zamije-
nite je.
)
Pritisnite parove kopči A
pa B
pa C
,
za pristup držaču žarulja.
Zamjena trećeg stop svjetla
)
Otvorite prtljažnik i skinite gornju brtvu.
)
Odvrnite obje matice.
)
Pritisnite šipke s navojem, pridrža-
vajući svjetlo s vanjske strane.
)
Odspojite konektor i izvadite cijev za
pranje stakla.
Page 192 of 328
190
PRAKTIČNE INFORMACIJE

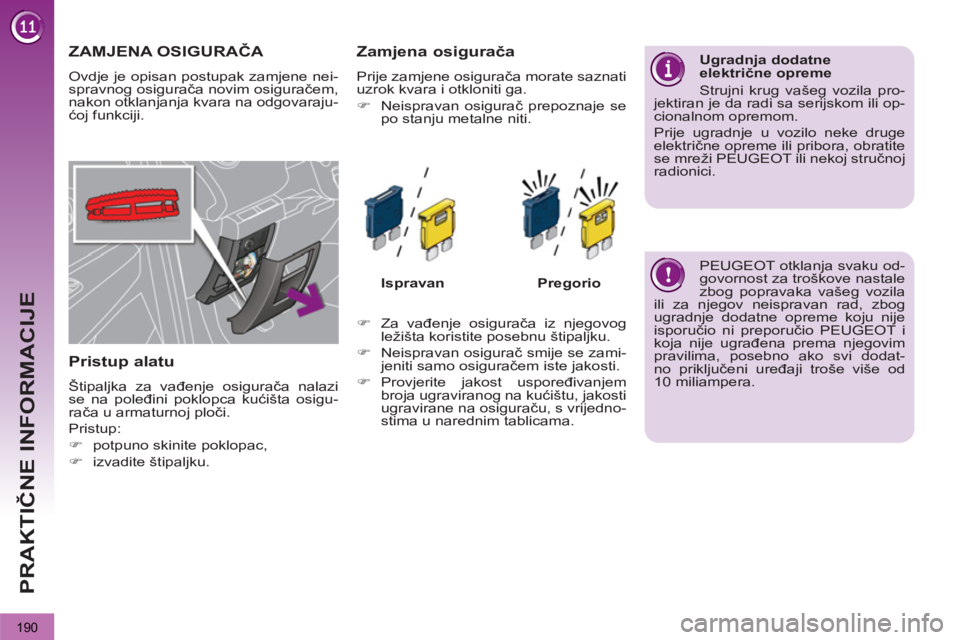

ZAMJENA OSIGURAČA
Ovdje je opisan postupak zamjene nei-
spravnog osigurača novim osiguračem,
nakon otklanjanja kvara na odgovaraju-
ćoj funkciji.
Pristup alatu
Štipaljka za vađenje osigurača nalazi
se na poleđini poklopca kućišta osigu-
rača u armaturnoj ploči.
Pristup:
)
potpuno skinite poklopac,
)
izvadite štipaljku.
Zamjena osigurača
Prije zamjene osigurača morate saznati
uzrok kvara i otkloniti ga.
)
Neispravan osigurač prepoznaje se
po stanju metalne niti.
Ispravan
Pregorio
)
Za vađenje osigurača iz njegovog
ležišta koristite posebnu štipaljku.
)
Neispravan osigurač smije se zami-
jeniti samo osiguračem iste jakosti.
)
Provjerite jakost uspoređivanjem
broja ugraviranog na kućištu, jakosti
ugravirane na osiguraču, s vrijedno-
stima u narednim tablicama.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila pro-
jektiran je da radi sa serijskom ili op-
cionalnom opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
PEUGEOT otklanja svaku od-
govornost za troškove nastale
zbog popravaka vašeg vozila
ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, posebno ako svi dodat-
no priključeni uređaji troše više od
10 miliampera.
Page 193 of 328
191
PRAKTIČNE INFORMACIJE

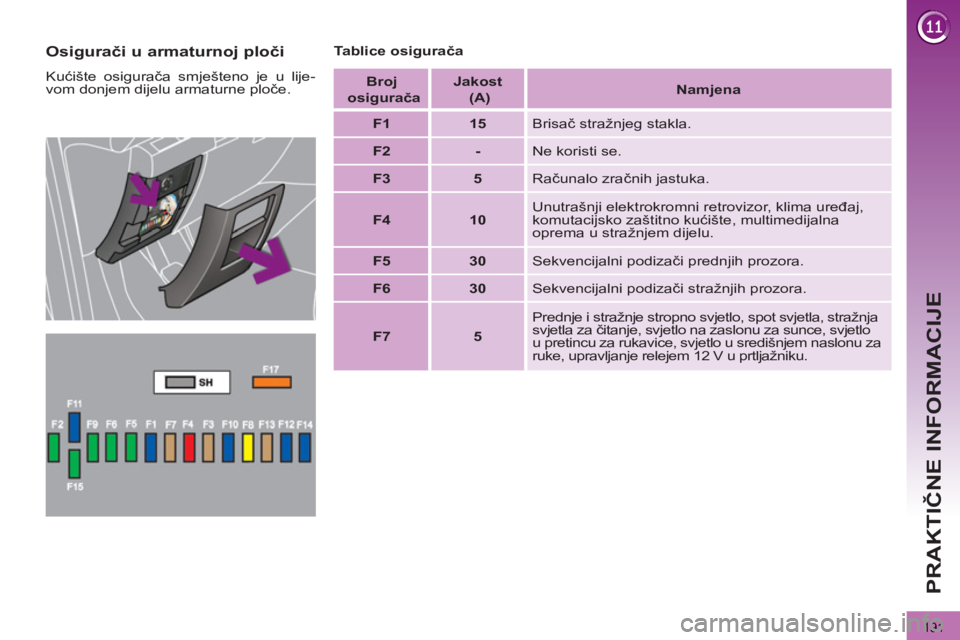

Osigurači u armaturnoj ploči
Kućište osigurača smješteno je u lije-
vom donjem dijelu armaturne ploče.
Tablice osigurača
Broj
osigurača
Jakost
(A)
Namjena
F1
15
Brisač stražnjeg stakla.
F2
-
Ne koristi se.
F3
5
Računalo zračnih jastuka.
F4
10
Unutrašnji elektrokromni retrovizor, klima uređaj,
komutacijsko zaštitno kućište, multimedijalna
oprema u stražnjem dijelu.
F5
30
Sekvencijalni podizači prednjih prozora.
F6
30
Sekvencijalni podizači stražnjih prozora.
F7
5
Prednje i stražnje stropno svjetlo, spot svjetla, stražnja
svjetla za čitanje, svjetlo na zaslonu za sunce, svjetlo
u pretincu za rukavice, svjetlo u središnjem naslonu za
ruke, upravljanje relejem 12 V u prtljažniku.
Page 194 of 328
192
PRAKTIČNE INFORMACIJE

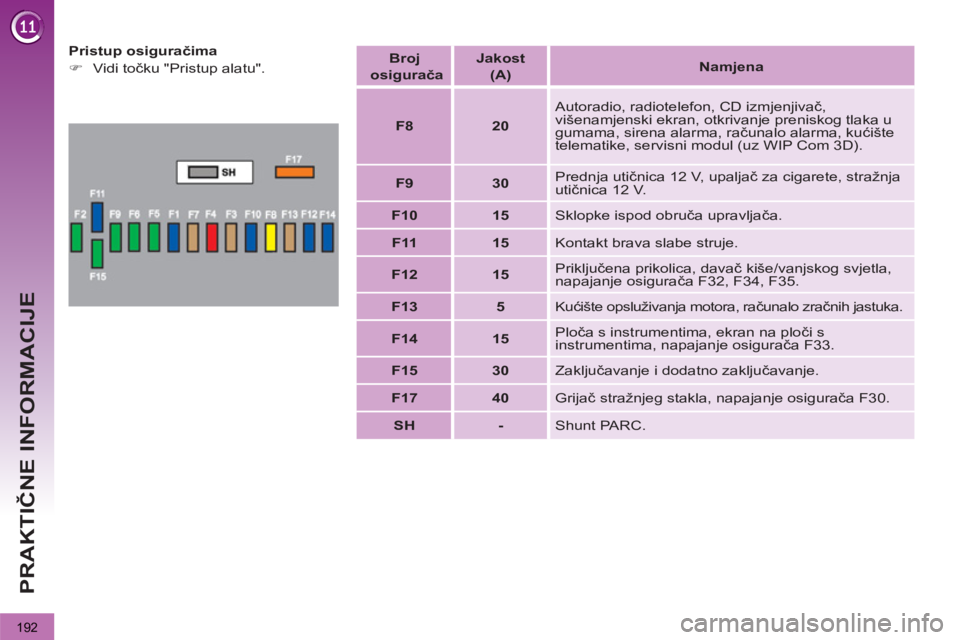

Pristup osiguračima
)
Vidi točku "Pristup alatu".
Broj
osigurača
Jakost
(A)
Namjena
F8
20
Autoradio, radiotelefon, CD izmjenjivač,
višenamjenski ekran, otkrivanje preniskog tlaka u
gumama, sirena alarma, računalo alarma, kućište
telematike, servisni modul (uz WIP Com 3D).
F9
30
Prednja utičnica 12 V, upaljač za cigarete, stražnja
utičnica 12 V.
F10
15
Sklopke ispod obruča upravljača.
F11
15
Kontakt brava slabe struje.
F12
15
Priključena prikolica, davač kiše/vanjskog svjetla,
napajanje osigurača F32, F34, F35.
F13
5
Kućište opsluživanja motora, računalo zračnih jastuka.
F14
15
Ploča s instrumentima, ekran na ploči s
instrumentima, napajanje osigurača F33.
F15
30
Zaključavanje i dodatno zaključavanje.
F17
40
Grijač stražnjeg stakla, napajanje osigurača F30.
SH
-
Shunt PARC.
Page 195 of 328
193
PRAKTIČNE INFORMACIJE
Broj
osigurača
Jakost
(A)
Namjena

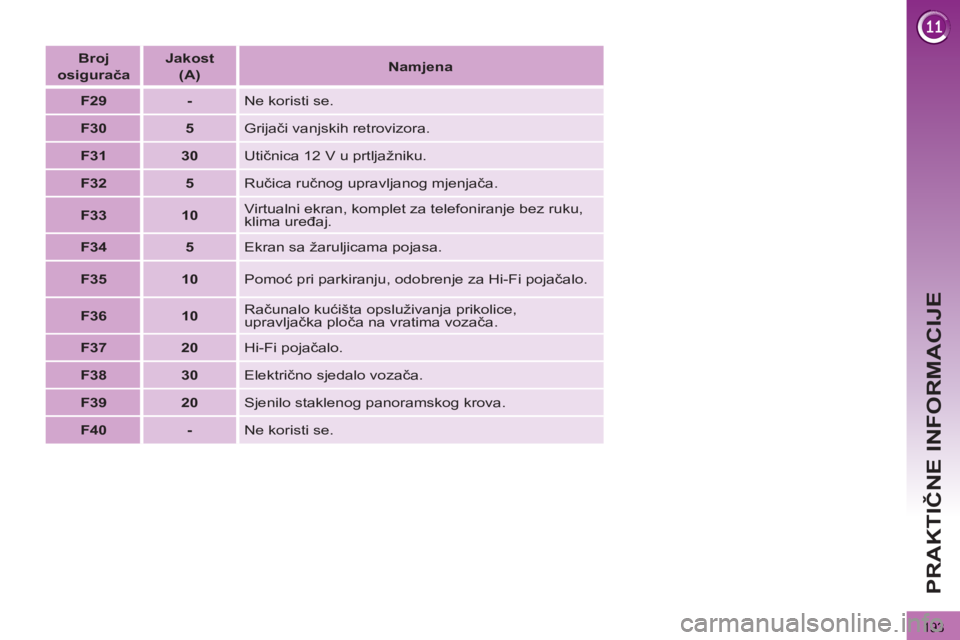

F29
-
Ne koristi se.
F30
5
Grijači vanjskih retrovizora.
F31
30
Utičnica 12 V u prtljažniku.
F32
5
Ručica ručnog upravljanog mjenjača.
F33
10
Virtualni ekran, komplet za telefoniranje bez ruku,
klima uređaj.
F34
5
Ekran sa žaruljicama pojasa.
F35
10
Pomoć pri parkiranju, odobrenje za Hi-Fi pojačalo.
F36
10
Računalo kućišta opsluživanja prikolice,
upravljačka ploča na vratima vozača.
F37
20
Hi-Fi pojačalo.
F38
30
Električno sjedalo vozača.
F39
20
Sjenilo staklenog panoramskog krova.
F40
-
Ne koristi se.
Page 196 of 328
194
PRAKTIČNE INFORMACIJE

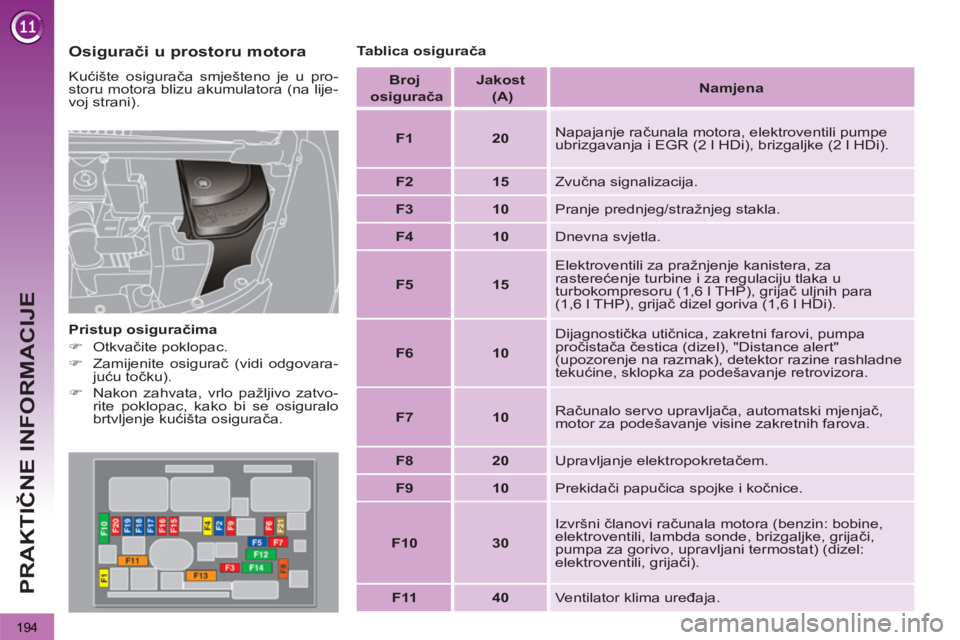

Osigurači u prostoru motora
Kućište osigurača smješteno je u pro-
storu motora blizu akumulatora (na lije-
voj strani).
Pristup osiguračima
)
Otkvačite poklopac.
)
Zamijenite osigurač (vidi odgovara-
juću točku).
)
Nakon zahvata, vrlo pažljivo zatvo-
rite poklopac, kako bi se osiguralo
brtvljenje kućišta osigurača.
Tablica osigurača
Broj
osigurača
Jakost
(A)
Namjena
F1
20
Napajanje računala motora, elektroventili pumpe
ubrizgavanja i EGR (2 l HDi), brizgaljke (2 l HDi).
F2
15
Zvučna signalizacija.
F3
10
Pranje prednjeg/stražnjeg stakla.
F4
10
Dnevna svjetla.
F5
15
Elektroventili za pražnjenje kanistera, za
rasterećenje turbine i za regulaciju tlaka u
turbokompresoru (1,6 l THP), grijač uljnih para
(1,6 l THP), grijač dizel goriva (1,6 l HDi).
F6
10
Dijagnostička utičnica, zakretni farovi, pumpa
pročistača čestica (dizel), "Distance alert"
(upozorenje na razmak), detektor razine rashladne
tekućine, sklopka za podešavanje retrovizora.
F7
10
Računalo servo upravljača, automatski mjenjač,
motor za podešavanje visine zakretnih farova.
F8
20
Upravljanje elektropokretačem.
F9
10
Prekidači papučica spojke i kočnice.
F10
30
Izvršni članovi računala motora (benzin: bobine,
elektroventili, lambda sonde, brizgaljke, grijači,
pumpa za gorivo, upravljani termostat) (dizel:
elektroventili, grijači).
F11
40
Ventilator klima uređaja.
Page 197 of 328
195
PRAKTIČNE INFORMACIJE
Broj
osigurača
Jakost
(A)
Namjena

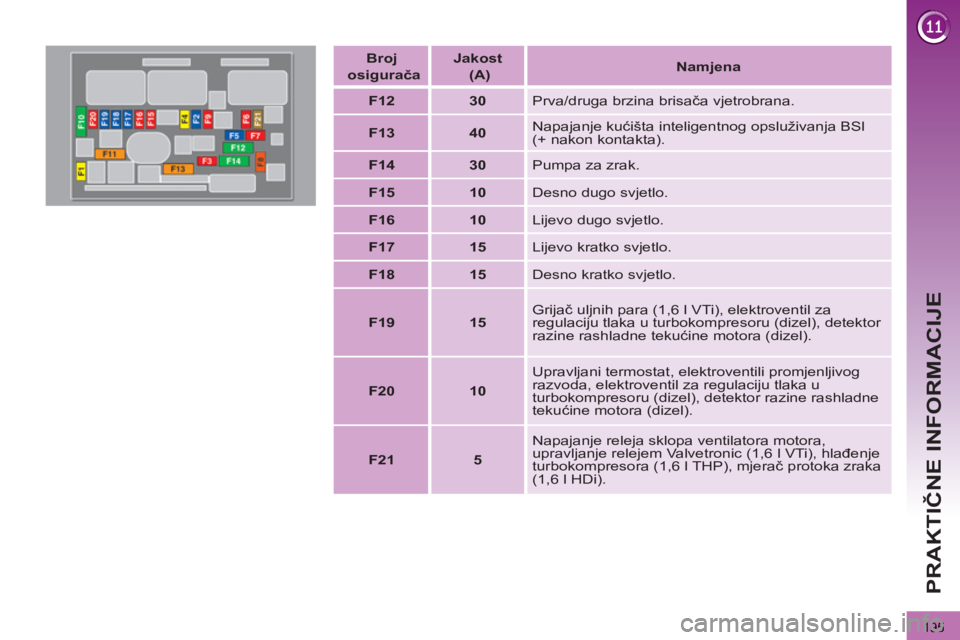

F12
30
Prva/druga brzina brisača vjetrobrana.
F13
40
Napajanje kućišta inteligentnog opsluživanja BSI
(+ nakon kontakta).
F14
30
Pumpa za zrak.
F15
10
Desno dugo svjetlo.
F16
10
Lijevo dugo svjetlo.
F17
15
Lijevo kratko svjetlo.
F18
15
Desno kratko svjetlo.
F19
15
Grijač uljnih para (1,6 l VTi), elektroventil za
regulaciju tlaka u turbokompresoru (dizel), detektor
razine rashladne tekućine motora (dizel).
F20
10
Upravljani termostat, elektroventili promjenljivog
razvoda, elektroventil za regulaciju tlaka u
turbokompresoru (dizel), detektor razine rashladne
tekućine motora (dizel).
F21
5
Napajanje releja sklopa ventilatora motora,
upravljanje relejem Valvetronic (1,6 l VTi), hlađenje
turbokompresora (1,6 l THP), mjerač protoka zraka
(1,6 l HDi).
Page 198 of 328
196
PRAKTIČNE INFORMACIJE

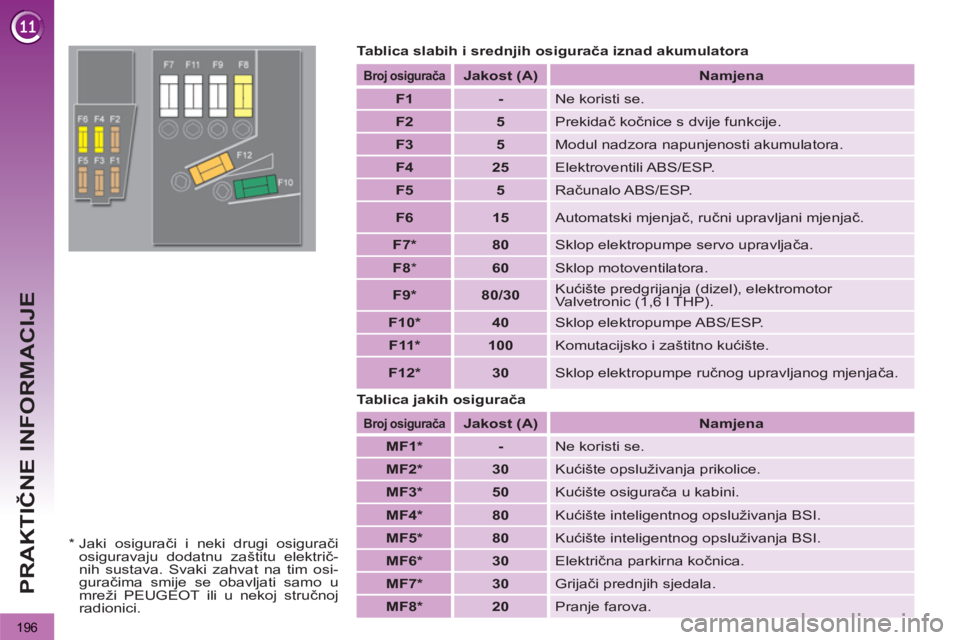

Tablica slabih i srednjih osigurača iznad akumulatora
Tablica jakih osigurača
Broj osigurača
Jakost (A)
Namjena
F1
-
Ne koristi se.
F2
5
Prekidač kočnice s dvije funkcije.
F3
5
Modul nadzora napunjenosti akumulatora.
F4
25
Elektroventili ABS/ESP.
F5
5
Računalo ABS/ESP.
F6
15
Automatski mjenjač, ručni upravljani mjenjač.
F7 *
80
Sklop elektropumpe servo upravljača.
F8
*
60
Sklop motoventilatora.
F9 *
80/30
Kućište predgrijanja (dizel), elektromotor
Valvetronic (1,6 l THP).
F10 *
40
Sklop elektropumpe ABS/ESP.
F11 *
100
Komutacijsko i zaštitno kućište.
F12 *
30
Sklop elektropumpe ručnog upravljanog mjenjača.
Broj osigurača
Jakost (A)
Namjena
MF1 *
-
Ne koristi se.
MF2 *
30
Kućište opsluživanja prikolice.
MF3 *
50
Kućište osigurača u kabini.
MF4 *
80
Kućište inteligentnog opsluživanja BSI.
MF5 *
80
Kućište inteligentnog opsluživanja BSI.
MF6 *
30
Električna parkirna kočnica.
MF7 *
30
Grijači prednjih sjedala.
MF8 *
20
Pranje farova.
*
Jaki osigurači i neki drugi osigurači
osiguravaju dodatnu zaštitu električ-
nih sustava. Svaki zahvat na tim osi-
guračima smije se obavljati samo u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Page 199 of 328
PRAKTIČNE INFORMACIJE

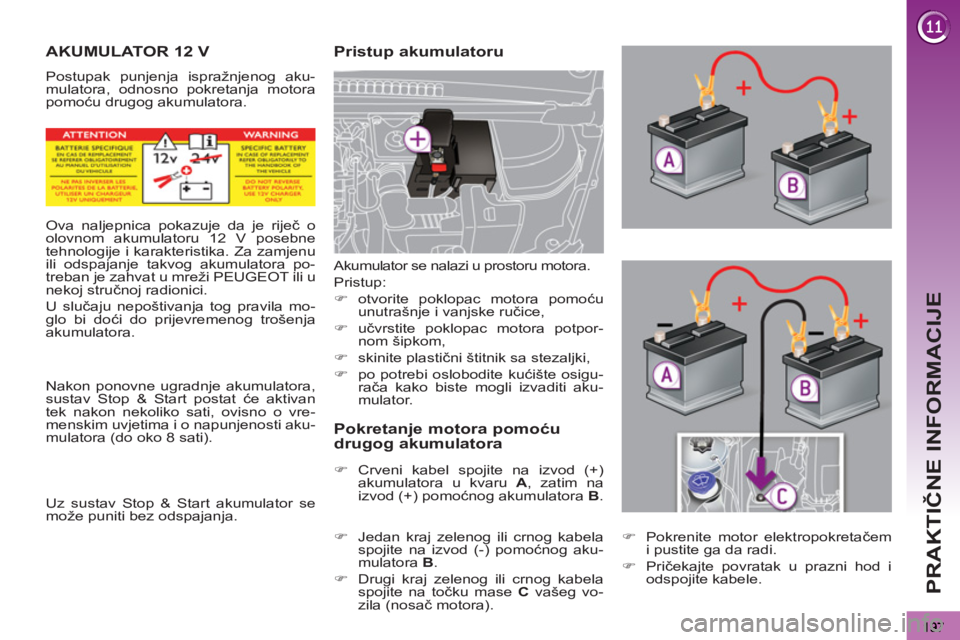

AKUMULATOR 12 V
Postupak punjenja ispražnjenog aku-
mulatora, odnosno pokretanja motora
pomoću drugog akumulatora.
Pristup akumulatoru
Pokretanje motora pomoću
drugog akumulatora
)
Crveni kabel spojite na izvod (+)
akumulatora u kvaru A
, zatim na
izvod (+) pomoćnog akumulatora B
.
)
Jedan kraj zelenog ili crnog kabela
spojite na izvod (-) pomoćnog aku-
mulatora B
.
)
Drugi kraj zelenog ili crnog kabela
spojite na točku mase C
vašeg vo-
zila (nosač motora). Akumulator se nalazi u prostoru motora.
Pristup:
)
otvorite poklopac motora pomoću
unutrašnje i vanjske ručice,
)
učvrstite poklopac motora potpor-
nom šipkom,
)
skinite plastični štitnik sa stezaljki,
)
po potrebi oslobodite kućište osigu-
rača kako biste mogli izvaditi aku-
mulator.
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika. Za zamjenu
ili odspajanje takvog akumulatora po-
treban je zahvat u mreži PEUGEOT ili u
nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravila mo-
glo bi doći do prijevremenog trošenja
akumulatora.
Nakon ponovne ugradnje akumulatora,
sustav Stop & Start postat će aktivan
tek nakon nekoliko sati, ovisno o vre-
menskim uvjetima i o napunjenosti aku-
mulatora (do oko 8 sati).
Uz sustav Stop & Start akumulator se
može puniti bez odspajanja.
)
Pokrenite motor elektropokretačem
i pustite ga da radi.
)
Prič
ekajte povratak u prazni hod i
odspojite kabele.
Page 200 of 328
198
PRAKTIČNE INFORMACIJE

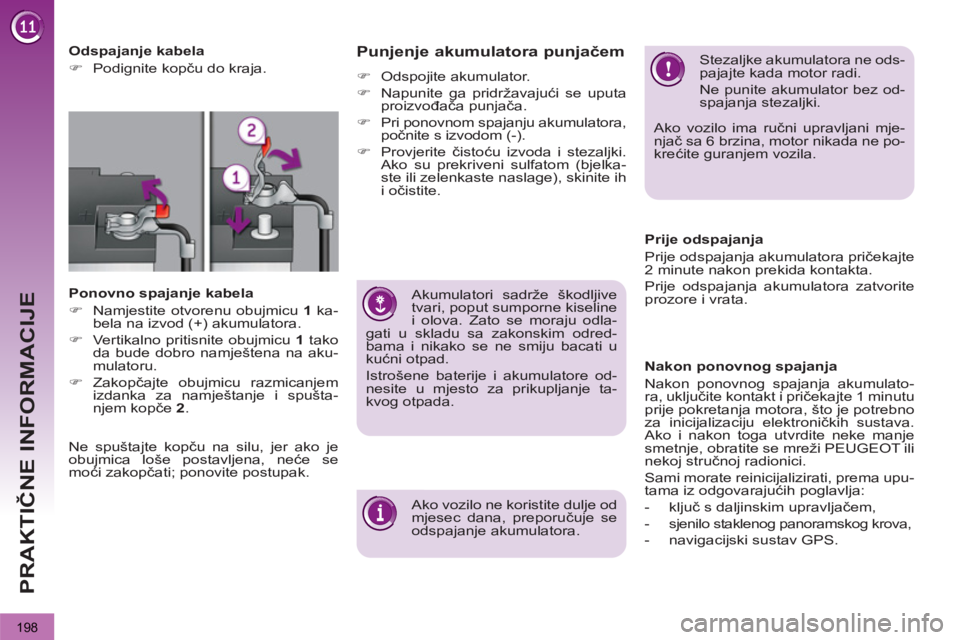

Odspajanje kabela
)
Podignite kopču do kraja.
Ponovno spajanje kabela
)
Namjestite otvorenu obujmicu 1
ka-
bela na izvod (+) akumulatora.
)
Vertikalno pritisnite obujmicu 1
tako
da bude dobro namještena na aku-
mulatoru.
)
Zakopčajte obujmicu razmicanjem
izdanka za namještanje i spušta-
njem kopče 2
.
Stezaljke akumulatora ne ods-
pajajte kada motor radi.
Ne punite akumulator bez od-
spajanja stezaljki.
Ako vozilo ima ručni upravljani mje-
njač sa 6 brzina, motor nikada ne po-
krećite guranjem vozila.
Akumulatori sadrže škodljive
tvari, poput sumporne kiseline
i olova. Zato se moraju odla-
gati u skladu sa zakonskim odred-
bama i nikako se ne smiju bacati u
kućni otpad.
Istrošene baterije i akumulatore od-
nesite u mjesto za prikupljanje ta-
kvog otpada.
Punjenje akumulatora punjačem
)
Odspojite akumulator.
)
Napunite ga pridržavajući se uputa
proizvođača punjača.
)
Pri ponovnom spajanju akumulatora,
počnite s izvodom (-).
)
Provjerite čistoću izvoda i stezaljki.
Ako su prekriveni sulfatom (bjelka-
ste ili zelenkaste naslage), skinite ih
i očistite.
Ako vozilo ne koristite dulje od
mjesec dana, preporučuje se
odspajanje akumulatora.
Prije odspajanja
Prije odspajanja akumulatora pričekajte
2 minute nakon prekida kontakta.
Prije odspajanja akumulatora zatvorite
prozore i vrata.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulato-
ra, uključite kontakt i pričekajte 1 minutu
prije pokretanja motora, što je potrebno
za inicijalizaciju elektroničkih sustava.
Ako i nakon toga utvrdite neke manje
smetnje, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Sami morate reinicijalizirati, prema upu-
tama iz odgovarajućih poglavlja:
- ključ s daljinskim upravljačem,
- sjenilo staklenog panoramskog krova,
- navigacijski sustav GPS.
Ne spuštajte kopču na silu, jer ako je
obujmica loše postavljena, neće se
moći zakopčati; ponovite postupak.
