PEUGEOT 3008 2013.5. Brugsanvisning (in Danish)
Manufacturer: PEUGEOT, Model Year: 2013.5., Model line: 3008, Model: PEUGEOT 3008 2013.5.Pages: 388, PDF Size: 42.86 MB
Page 221 of 388
11
Praktiske oplysninger
219

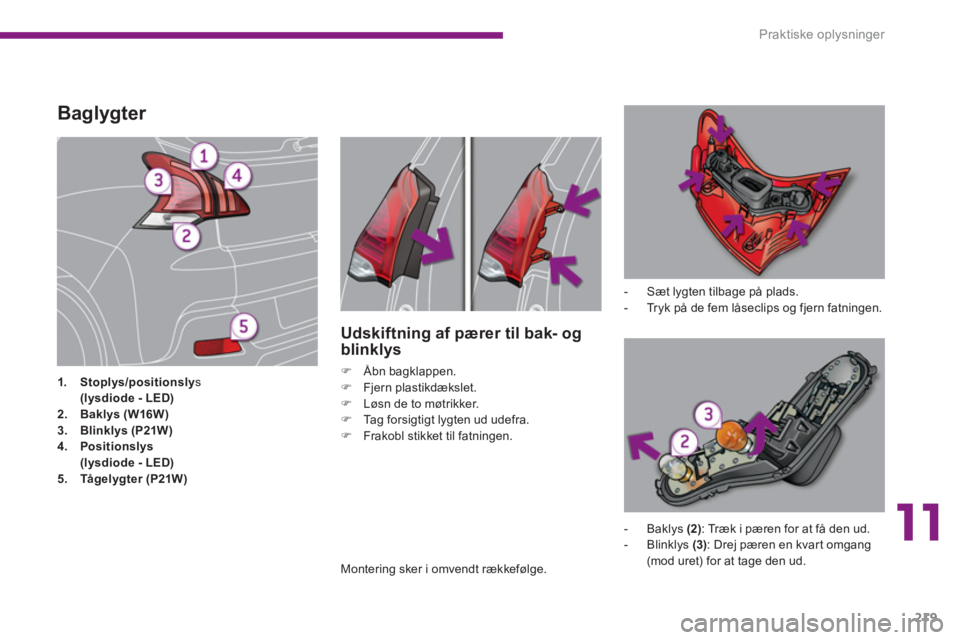

Baglygter
1.
Stoplys/positionsly
s
(lysdiode - LED)
2.
Baklys (W16W)
3.
Blinklys (P21W)
4.
Positionslys
(lysdiode - LED)
5.
Tå g e l yg t e r (P 21W )
- Sæt lygten tilbage på plads.
- Tryk på de fem låseclips og fjern fatningen.
Udskiftning af pærer til bak- og
blinklys
)
Åbn bagklappen.
)
Fjern plastikdækslet.
)
Løsn de to møtrikker.
)
Tag forsigtigt lygten ud udefra.
)
Frakobl stikket til fatningen.
- Baklys (2)
: Træk i pæren for at få den ud.
- Blinklys (3)
: Drej pæren en kvart omgang
(mod uret) for at tage den ud.
Montering sker i omvendt rækkefølge.
Page 222 of 388
Praktiske oplysninger
220

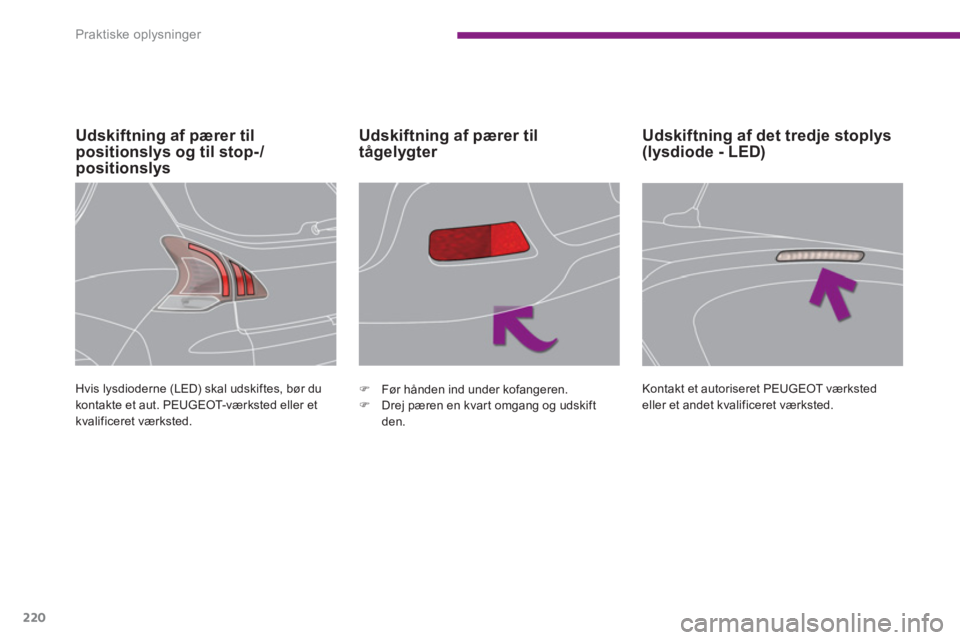

Udskiftning af pærer til
positionslys og til stop-/
positionslys
Udskiftning af pærer til
tågelygter
Hvis lysdioderne (LED) skal udskiftes, bør du
kontakte et aut. PEUGEOT-værksted eller et
kvalificeret værksted.
)
Før hånden ind under kofangeren.
)
Drej pæren en kvart omgang og udskift
den.
Udskiftning af det tredje stoplys
(lysdiode - LED)
Kontakt et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted.
Page 223 of 388
11
Praktiske oplysninger
221

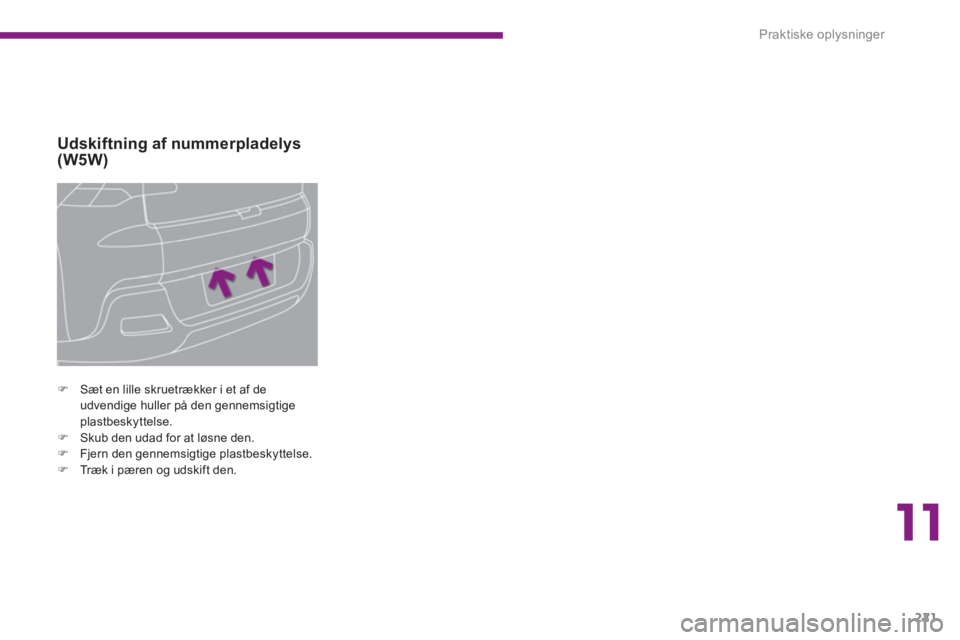

Udskiftning af nummerpladelys
(W5W)
)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennemsigtige
plastbeskyttelse.
)
Skub den udad for at løsne den.
)
Fjern den gennemsigtige plastbeskyttelse.
)
Træk i pæren og udskift den.
Page 224 of 388
Praktiske oplysninger
222

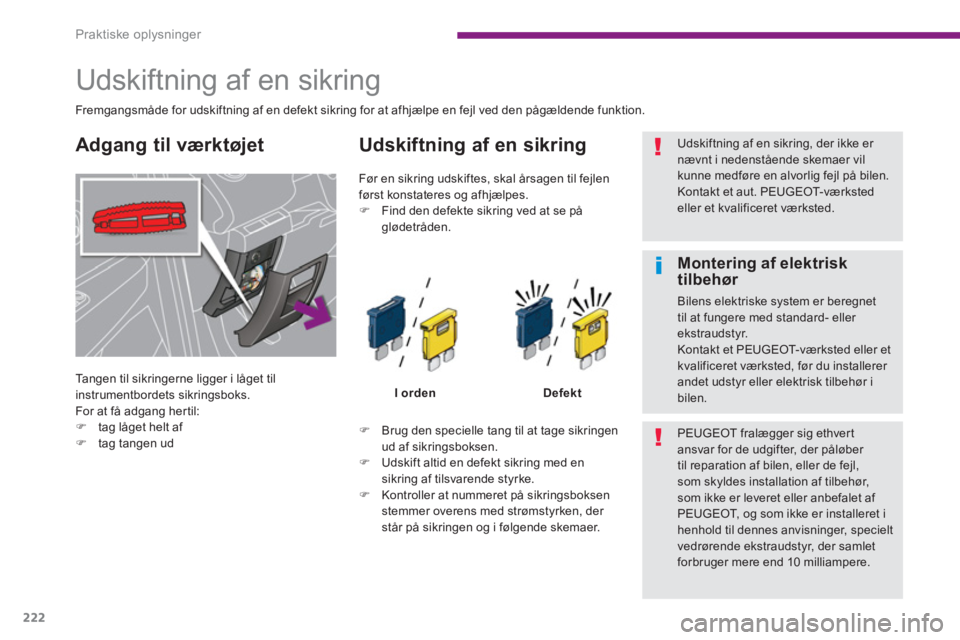

Udskiftning af en sikring
Tangen til sikringerne ligger i låget til
instrumentbordets sikringsboks.
For at få adgang her til:
)
tag låget helt af
)
tag tangen ud
Udskiftning af en sikring
I orden
Defekt
)
Brug den specielle tang til at tage sikringen
ud af sikringsboksen.
)
Udskift altid en defekt sikring med en
sikring af tilsvarende styrke.
)
Kontroller at nummeret på sikringsboksen
stemmer overens med strømstyrken, der
står på sikringen og i følgende skemaer.
Før en sikring udskiftes, skal årsagen til fejlen
først konstateres og afhjælpes.
)
Find den defekte sikring ved at se på
glødetråden.
Fremgangsmåde for udskiftning af en defekt sikring for at afhjælpe en fejl ved den pågældende funktion.
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer vil
kunne medføre en alvorlig fejl på bilen.
Kontakt et aut. PEUGEOT-værksted
eller et kvalificeret værksted.
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet af
PEUGEOT, og som ikke er installeret i
henhold til dennes anvisninger, specielt
vedrørende ekstraudstyr, der samlet
forbruger mere end 10 milliampere.
Adgang til værktøjet
Montering af elektrisk
tilbehør
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et PEUGEOT-værksted eller et
kvalificeret værksted, før du installerer
andet udstyr eller elektrisk tilbehør i
bilen.
Page 225 of 388
11
Praktiske oplysninger
223

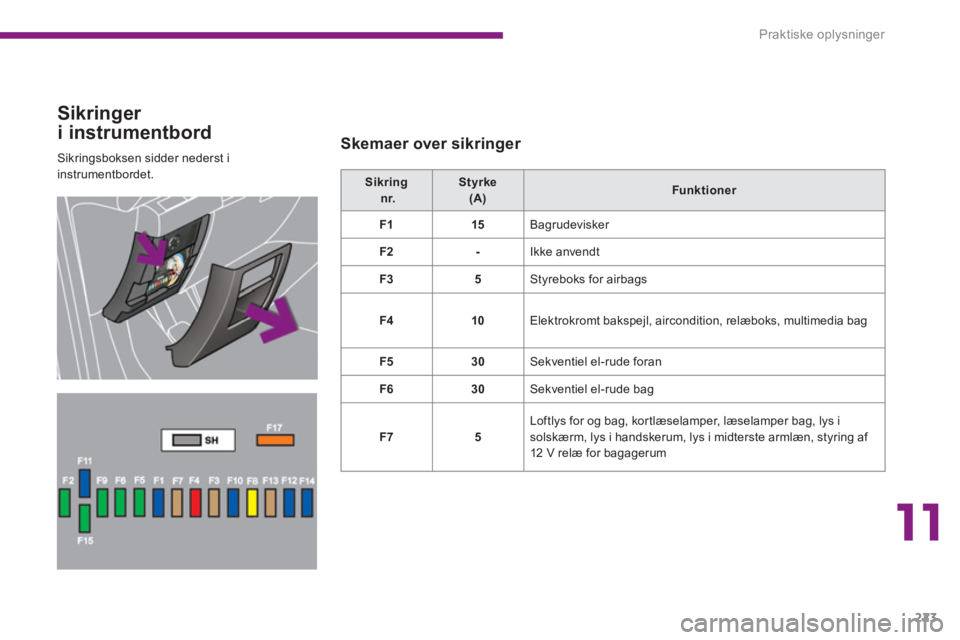

Sikringsboksen sidder nederst i
instrumentbordet.
Sikringer
i instrumentbord
Skemaer over sikringer
Sikring
nr.
Styrke
(A)
Funk tioner
F1
15
Bagrudevisker
F2
-
Ikke anvendt
F3
5
Styreboks for airbags
F4
10
Elektrokromt bakspejl, aircondition, relæboks, multimedia bag
F5
30
Sekventiel el-rude foran
F6
30
Sekventiel el-rude bag
F7
5
Loftlys for og bag, kortlæselamper, læselamper bag, lys i
solskærm, lys i handskerum, lys i midterste armlæn, styring af
12 V relæ for bagagerum
Page 226 of 388
Praktiske oplysninger
224

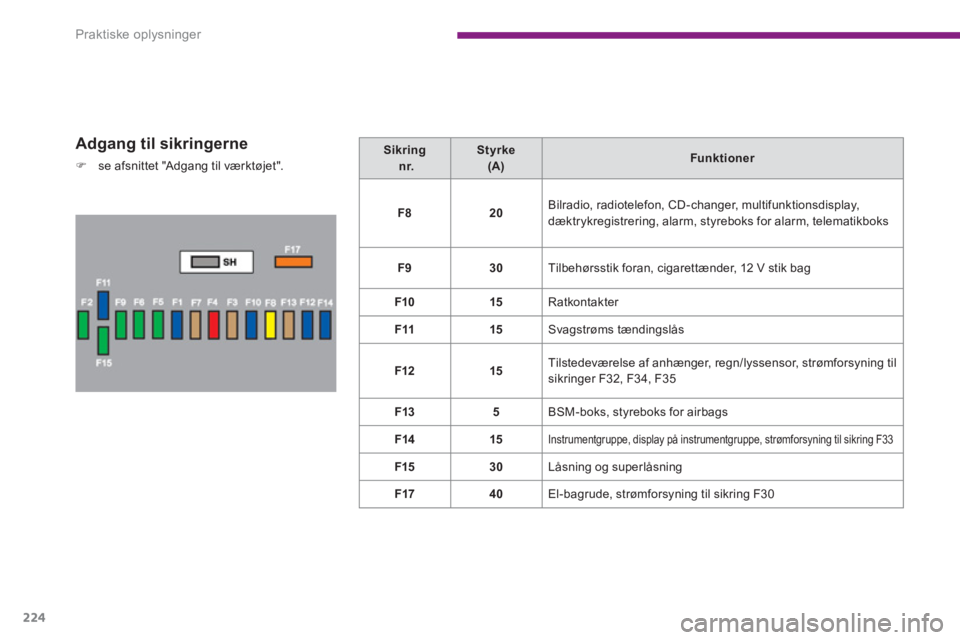

Adgang til sikringerne
)
se afsnittet "Adgang til værktøjet".
Sikring
nr.
Styrke
(A)
Funk tioner
F8
20
Bilradio, radiotelefon, CD-changer, multifunktionsdisplay,
dæktrykregistrering, alarm, styreboks for alarm, telematikboks
F9
30
Tilbehørsstik foran, cigarettænder, 12 V stik bag
F10
15
Ratkontakter
F11
15
Svagstrøms tændingslås
F12
15
Tilstedeværelse af anhænger, regn/lyssensor, strømforsyning til
sikringer F32, F34, F35
F13
5
BSM-boks, styreboks for airbags
F14
15
Instrumentgruppe, display på instrumentgruppe, strømforsyning til sikring F33
F15
30
Låsning og superlåsning
F17
40
El-bagrude, strømforsyning til sikring F30
Page 227 of 388
11
Praktiske oplysninger
225

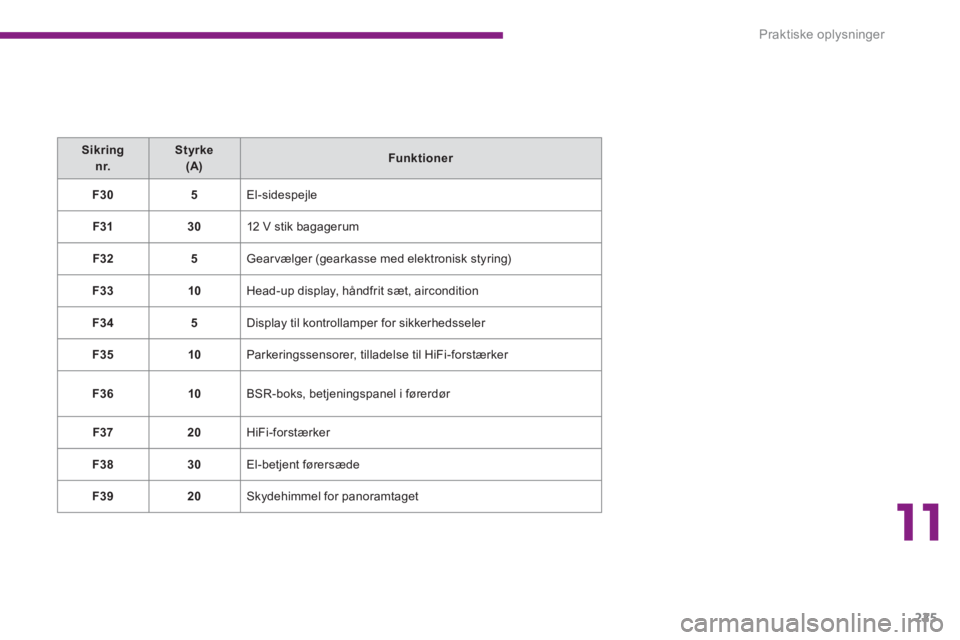

Sikring
nr.
Styrke
(A)
Funk tioner
F30
5
El-sidespejle
F31
30
12 V stik bagagerum
F32
5
Gearvælger (gearkasse med elektronisk styring)
F33
10
Head-up display, håndfrit sæt, aircondition
F34
5
Display til kontrollamper for sikkerhedsseler
F35
10
Parkeringssensorer, tilladelse til HiFi-forstærker
F36
10
BSR-boks, betjeningspanel i førerdør
F37
20
HiFi-forstærker
F38
30
El-betjent førersæde
F39
20
Skydehimmel for panoramtaget
Page 228 of 388
Praktiske oplysninger
226

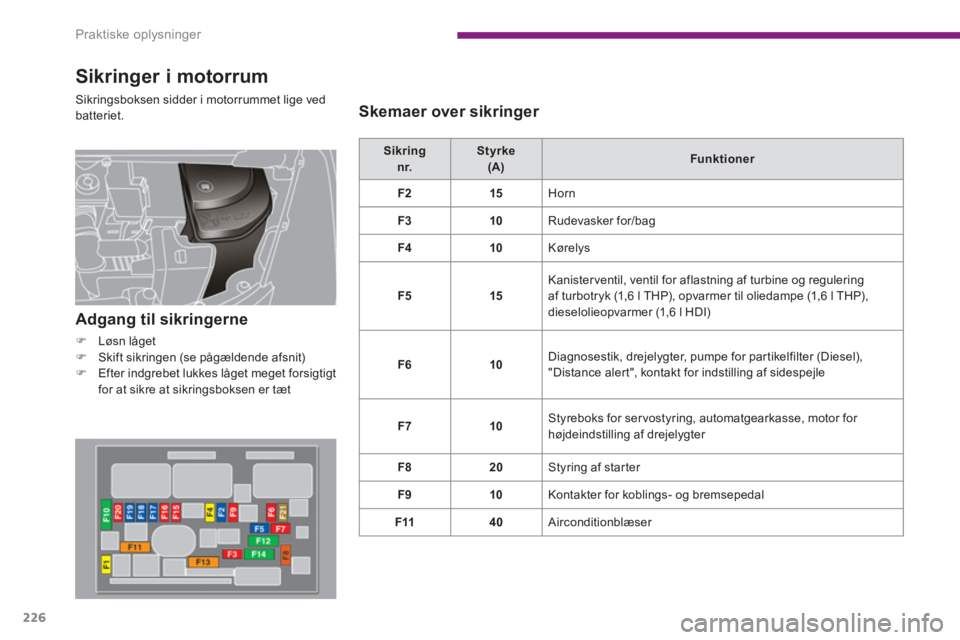

Sikringer i motorrum
Sikringsboksen sidder i motorrummet lige ved
batteriet.
Sikring
n r.
Styrke
(A)
Funk tioner
F2
15
Horn
F3
10
Rudevasker for/bag
F4
10
Kørelys
F5
15
Kanisterventil, ventil for aflastning af turbine og regulering
af turbotryk (1,6 l THP), opvarmer til oliedampe (1,6 l THP),
dieselolieopvarmer (1,6 l HDI)
F6
10
Diagnosestik, drejelygter, pumpe for partikelfilter (Diesel),
"Distance alert", kontakt for indstilling af sidespejle
F7
10
Styreboks for ser vostyring, automatgearkasse, motor for
højdeindstilling af drejelygter
F8
20
Styring af starter
F9
10
Kontakter for koblings- og bremsepedal
F11
40
Airconditionblæser
Adgang til sikringerne
)
Løsn låget
)
Skift sikringen (se pågældende afsnit)
)
Efter indgrebet lukkes låget meget forsigtigt
for at sikre at sikringsboksen er tæt
Skemaer over sikringer
Page 229 of 388
11
Praktiske oplysninger
227

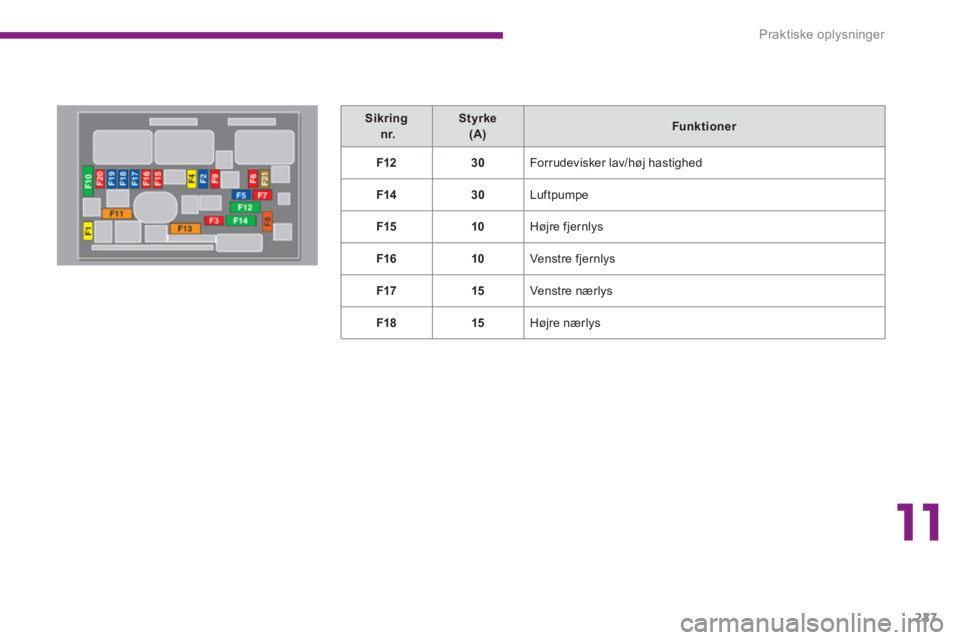

Sikring
nr.
Styrke
(A)
Funk tioner
F12
30
Forrudevisker lav/høj hastighed
F14
30
Luftpumpe
F15
10
Højre fjernlys
F16
10
Venstre fjernlys
F17
15
Venstre nærlys
F18
15
Højre nærlys
Page 230 of 388
Praktiske oplysninger
228
Sikring
nr.
Styrke
(A)
Funk tioner
F2
5
Dobbelt bremsekontakt
F3
5
Boks for batteriopladning
F4
25
Magnetventiler for ABS/CDS
F6
15
Automatgearkasse, gearkasse med elektronisk styring

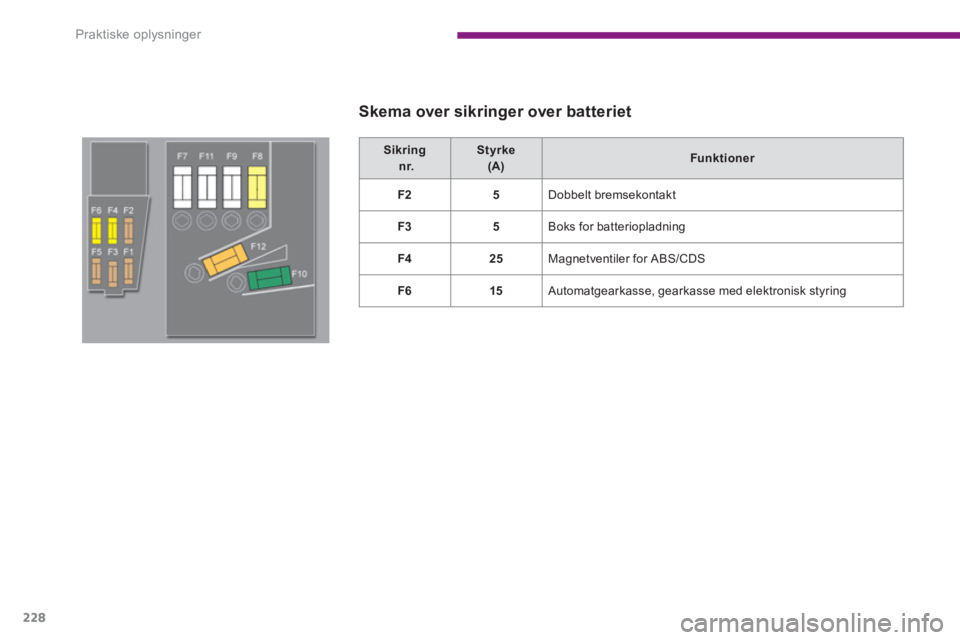

Skema over sikringer over batteriet
