Page 41 of 352
39
PR
O
Ako nakon ovog postupka
želite odspojiti akumulator,
zaključajte vozilo i pričekajte
najmanje pet minuta, radi uvažavanja
inicijalizacije servisnog brojača.

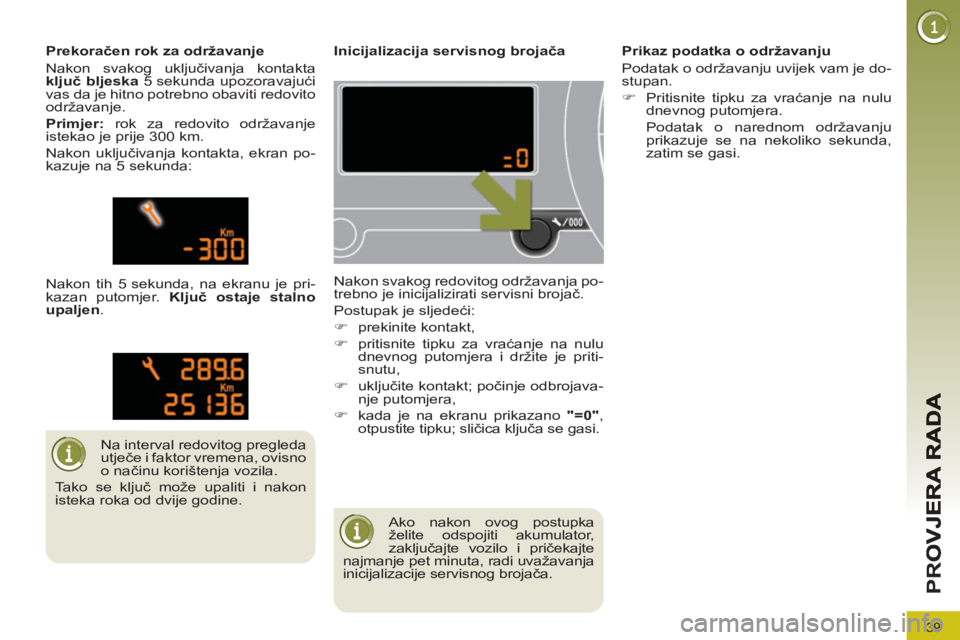

Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja po-
trebno je inicijalizirati servisni brojač.
Postupak je sljedeći:
)
prekinite kontakt,
)
pritisnite tipku za vraćanje na nulu
dnevnog putomjera i držite je priti-
snutu,
)
uključite kontakt; počinje odbrojava-
nje putomjera,
)
kada je na ekranu prikazano "=0"
,
otpustite tipku; sličica ključa se gasi.
Na interval redovitog pregleda
utječe i faktor vremena, ovisno
o načinu korištenja vozila.
Tako se ključ može upaliti i nakon
isteka roka od dvije godine.
Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta
ključ bljeska
5 sekunda upozoravajući
vas da je hitno potrebno obaviti redovito
održavanje.
Primjer:
rok za redovito održavanje
istekao je prije 300 km.
Nakon uključivanja kontakta, ekran po-
kazuje na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je pri-
kazan putomjer. Ključ ostaje stalno
upaljen
.
Prikaz podatka o održavanju
Podatak o održavanju uvijek vam je do-
stupan.
)
Pritisnite tipku za vraćanje na nulu
dnevnog putomjera.
Podatak o narednom održavanju
prikazuje se na nekoliko sekunda,
zatim se gasi.
Page 42 of 352
40
PR
O
Provjera razine ulja pouzdana
je samo ako se vozilo nalazi
na ravnoj podlozi i ako je od
gašenja motora prošlo više od 30 mi-
nuta.

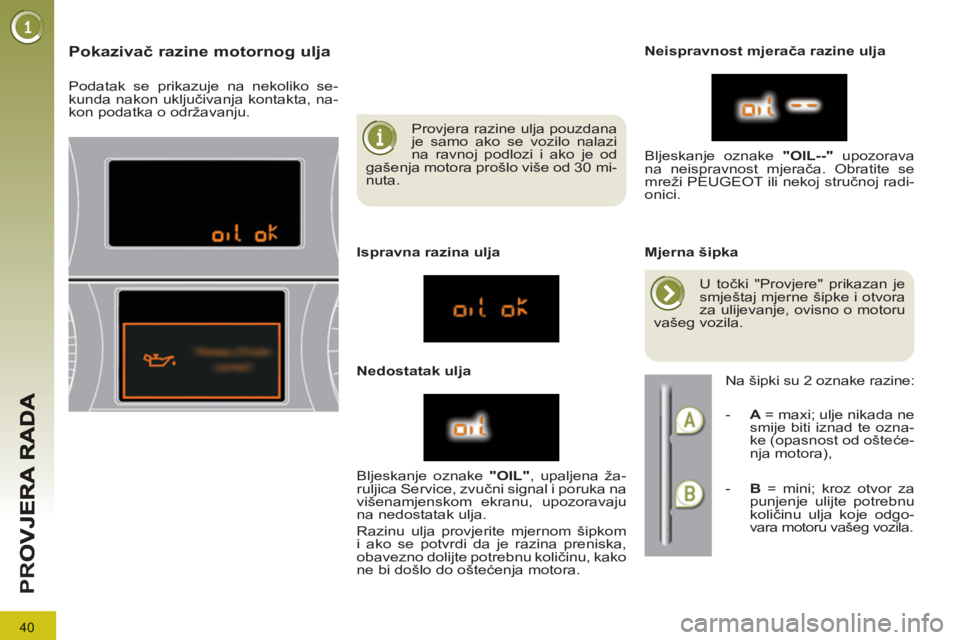

Pokazivač razine motornog ulja
Ispravna razina ulja
Nedostatak ulja
Neispravnost mjerača razine ulja
Mjerna šipka
Bljeskanje oznake "OIL"
, upaljena ža-
ruljica Service, zvučni signal i poruka na
višenamjenskom ekranu, upozoravaju
na nedostatak ulja.
Razinu ulja provjerite mjernom šipkom
i ako se potvrdi da je razina preniska,
obavezno dolijte potrebnu količinu, kako
ne bi došlo do oštećenja motora. Bljeskanje oznake "OIL--"
upozorava
na neispravnost mjerača. Obratite se
mreži PEUGEOT ili nekoj stručnoj radi-
onici.
U točki "Provjere" prikazan je
smještaj mjerne šipke i otvora
za ulijevanje, ovisno o motoru
vašeg vozila.
Na šipki su 2 oznake razine:
- A
= maxi; ulje nikada ne
smije biti iznad te ozna-
ke (opasnost od ošteće-
nja motora),
- B
= mini; kroz otvor za
punjenje ulijte potrebnu
količinu ulja koje odgo-
vara motoru vašeg vozila.
Podatak se prikazuje na nekoliko se-
kunda nakon uključivanja kontakta, na-
kon podatka o održavanju.

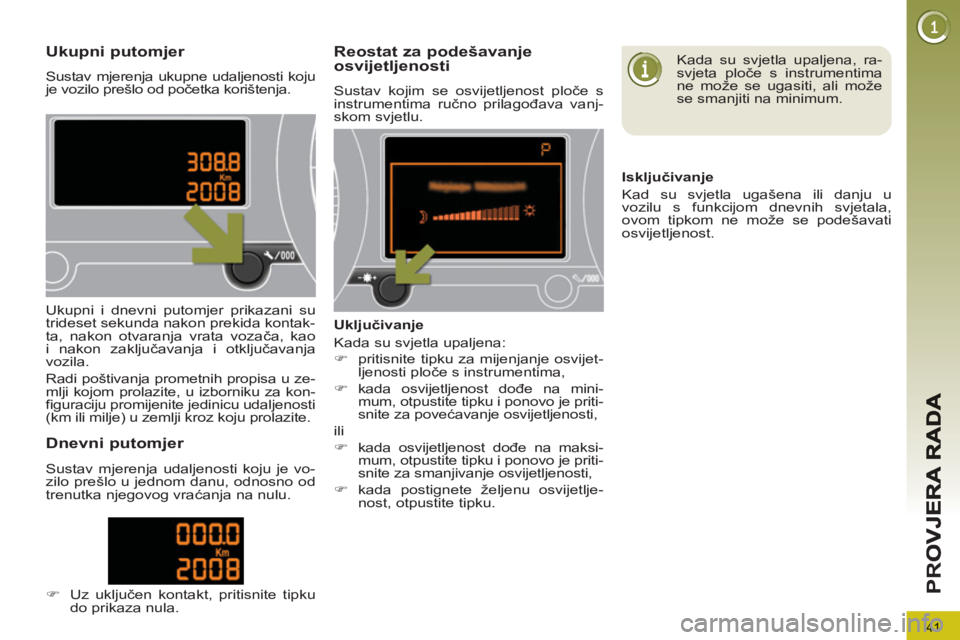

Page 43 of 352
41
PR
O
Ukupni putomjer
Sustav mjerenja ukupne udaljenosti koju
je vozilo prešlo od početka korištenja.
Reostat za podešavanje
osvijetljenosti
Sustav kojim se osvijetljenost ploče s
instrumentima ručno prilagođava vanj-
skom svjetlu.
Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontak-
ta, nakon otvaranja vrata vozača, kao
i nakon zaključavanja i otključavanja
vozila.
Radi poštivanja prometnih propisa u ze-
mlji kojom prolazite, u izborniku za kon-
figuraciju promijenite jedinicu udaljenosti
(km ili milje) u zemlji kroz koju prolazite.
Dnevni putomjer
Uključivanje
Kada su svjetla upaljena:
)
pritisnite tipku za mijenjanje osvijet-
ljenosti ploče s instrumentima,
)
kada osvijetljenost dođe na mini-
mum, otpustite tipku i ponovo je priti-
snite za povećavanje osvijetljenosti,
ili
)
kada osvijetljenost dođe na maksi-
mum, otpustite tipku i ponovo je priti-
snite za smanjivanje osvijetljenosti,
)
kada postignete željenu osvijetlje-
nost, otpustite tipku.
Kada su svjetla upaljena, ra-
svjeta ploče s instrumentima
ne može se ugasiti, ali može
se smanjiti na minimum.
Isključivanje
Kad su svjetla ugašena ili danju u
vozilu s funkcijom dnevnih svjetala,
ovom tipkom ne može se podešavati
osvijetljenost.
Sustav mjerenja udaljenosti koju je vo-
zilo prešlo u jednom danu, odnosno od
trenutka njegovog vraćanja na nulu.
)
Uz uključen kontakt, pritisnite tipku
do prikaza nula.
Page 44 of 352
42
VIŠ

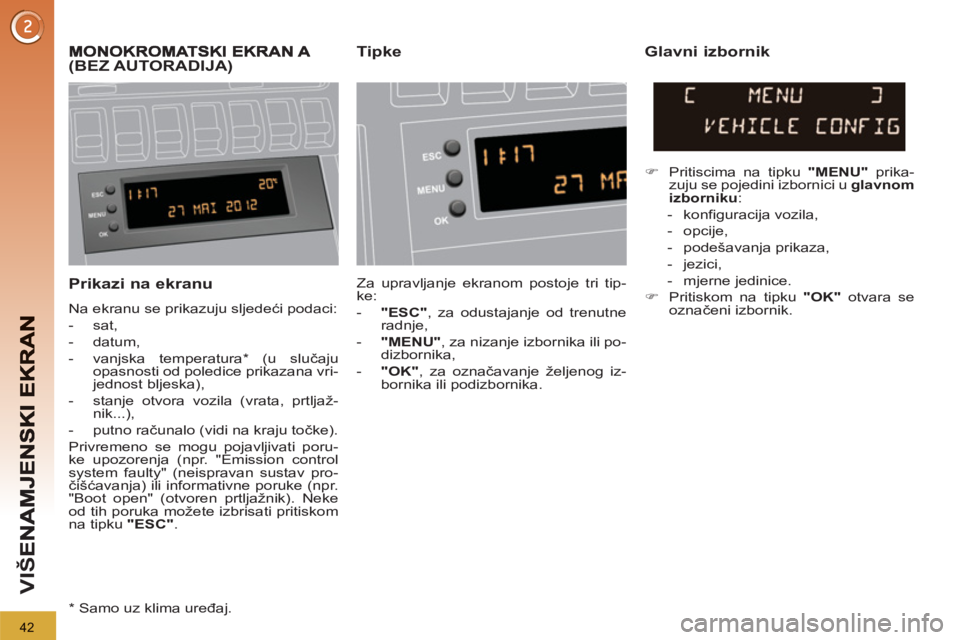

Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
- putno računalo (vidi na kraju točke).
Privremeno se mogu pojavljivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Boot open" (otvoren prtljažnik). Neke
od tih poruka možete izbrisati pritiskom
na tipku "ESC"
.
(BEZ AUTORADIJA) Tipke
Glavni izbornik
Za upravljanje ekranom postoje tri tip-
ke:
- "ESC"
, za odustajanje od trenutne
radnje,
- "MENU"
, za nizanje izbornika ili po-
dizbornika,
- "OK"
, za označavanje željenog iz-
bornika ili podizbornika.
)
Pritiscima na tipku "MENU"
prika-
zuju se pojedini izbornici u glavnom
izborniku
:
- konfiguracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
označeni izbornik.
*
Samo uz klima uređaj.
Page 45 of 352
43
VIŠ

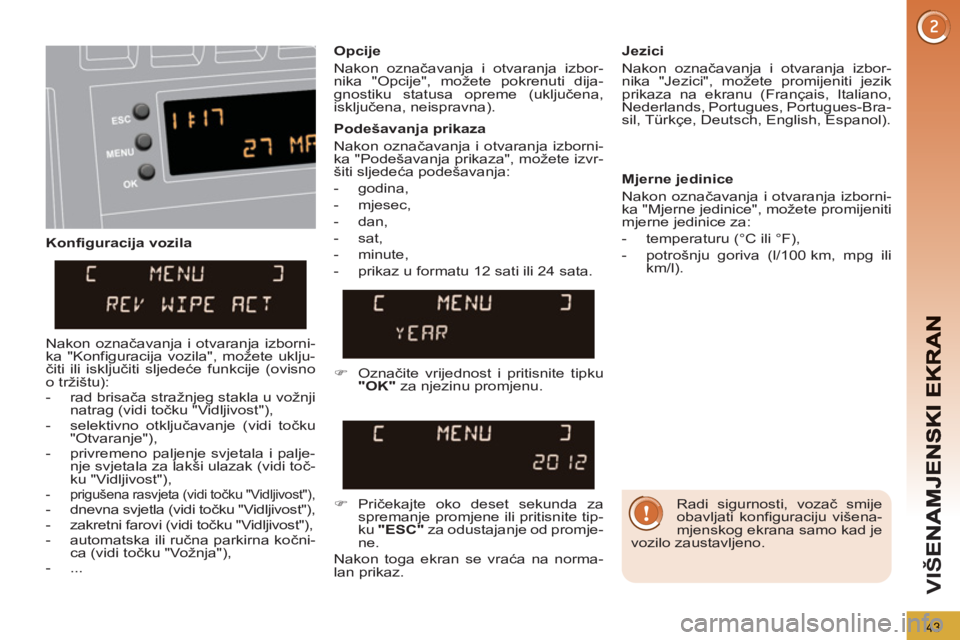

Konfiguracija vozila
Opcije
Nakon označavanja i otvaranja izbor-
nika "Opcije", možete pokrenuti dija-
gnostiku statusa opreme (uključena,
isključena, neispravna).
Jezici
Nakon označavanja i otvaranja izbor-
nika "Jezici", možete promijeniti jezik
prikaza na ekranu (Français, Italiano,
Nederlands, Portugues, Portugues-Bra-
sil, Türkçe, Deutsch, English, Espanol).
Podešavanja prikaza
Nakon označavanja i otvaranja izborni-
ka "Podešavanja prikaza", možete izvr-
šiti sljedeća podešavanja:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
- potrošnju goriva (l/100 km, mpg ili
km/l).
)
Označite vrijednost i pritisnite tipku
"OK"
za njezinu promjenu.
)
Pričekajte oko deset sekunda za
spremanje promjene ili pritisnite tip-
ku "ESC"
za odustajanje od promje-
ne.
Nakon toga ekran se vraća na norma-
lan prikaz.
Nakon označavanja i otvaranja izborni-
ka "Konfiguracija vozila", možete uklju-
čiti ili isključiti sljedeće funkcije (ovisno
o tržištu):
- rad brisača stražnjeg stakla u vožnji
natrag (vidi točku "Vidljivost"),
- selektivno otključavanje (vidi točku
"Otvaranje"),
- privremeno paljenje svjetala i palje-
nje svjetala za lakši ulazak (vidi toč-
ku "Vidljivost"),
- prigušena rasvjeta (vidi točku "Vidljivost"),
- dnevna svjetla (vidi točku "Vidljivost"),
- zakretni farovi (vidi točku "Vidljivost"),
- automatska ili ručna parkirna kočni-
ca (vidi točku "Vožnja"),
- ...
Radi sigurnosti, vozač smije
obavljati konfiguraciju višena-
mjenskog ekrana samo kad je
vozilo zaustavljeno.
Page 46 of 352
44
VIŠ

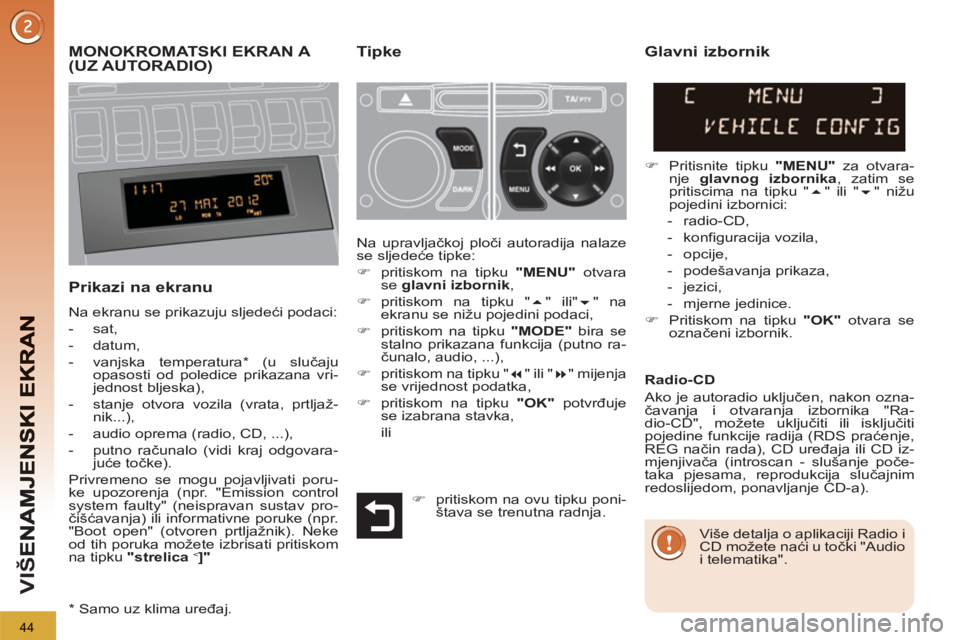

MONOKROMATSKI EKRAN A (UZ AUTORADIO) Tipke
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
- audio oprema (radio, CD, ...),
- putno računalo (vidi kraj odgovara-
juće točke).
Privremeno se mogu pojavljivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Boot open" (otvoren prtljažnik). Neke
od tih poruka možete izbrisati pritiskom
na tipku "strelica
<
]"
Glavni izbornik
)
Pritisnite tipku "MENU"
za otvara-
nje glavnog izbornika
, zatim se
pritiscima na tipku "
" ili "
" nižu
pojedini izbornici:
- radio-CD,
- konfiguracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
označeni izbornik. Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:
)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,
)
pritiskom na tipku "
" ili"
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku "MODE"
bira se
stalno prikazana funkcija (putno ra-
čunalo, audio, ...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku "OK"
potvrđuje
se izabrana stavka,
ili
Radio-CD
Ako je autoradio uključen, nakon ozna-
čavanja i otvaranja izbornika "Ra-
dio-CD", možete uključ
iti ili isključiti
pojedine funkcije radija (RDS praćenje,
REG način rada), CD uređaja ili CD iz-
mjenjivača (introscan - slušanje poče-
taka pjesama, reprodukcija slučajnim
redoslijedom, ponavljanje CD-a).
Više detalja o aplikaciji Radio i
CD možete naći u točki "Audio
i telematika".
*
Samo uz klima uređaj.
)
pritiskom na ovu tipku poni-
štava se trenutna radnja.
Page 47 of 352
45
VIŠ

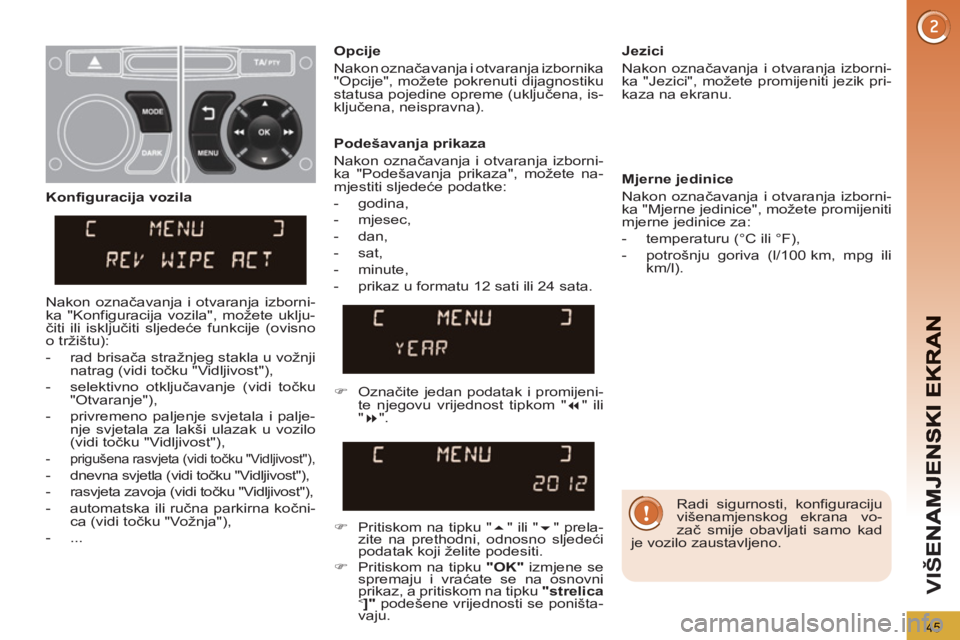

Radi sigurnosti, konfiguraciju
višenamjenskog ekrana vo-
zač smije obavljati samo kad
je vozilo zaustavljeno.
Podešavanja prikaza
Nakon označavanja i otvaranja izborni-
ka "Podešavanja prikaza", možete na-
mjestiti sljedeće podatke:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
Jezici
Nakon označavanja i otvaranja izborni-
ka "Jezici", možete promijeniti jezik pri-
kaza na ekranu.
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
- potrošnju goriva (l/100 km, mpg ili
km/l).
)
Označite jedan podatak i promijeni-
te njegovu vrijednost tipkom "
" ili
"
".
)
Pritiskom na tipku "
" ili "
" prela-
zite na prethodni, odnosno sljedeći
podatak koji želite podesiti.
)
Pritiskom na tipku "OK"
izmjene se
spremaju i vraćate se na osnovni
prikaz, a pritiskom na tipku "strelica
< ]"
podešene vrijednosti se poništa-
vaju.
Konfiguracija vozila
Nakon označavanja i otvaranja izborni-
ka "Konfiguracija vozila", možete uklju-
čiti ili isključiti sljedeće funkcije (ovisno
o tržištu):
- rad brisača stražnjeg stakla u vožnji
natrag (vidi točku "Vidljivost"),
- selektivno otključavanje (vidi točku
"Otvaranje"),
- privremeno paljenje svjetala i palje-
nje svjetala za lakši ulazak u vozilo
(vidi točku "Vidljivost"),
- prigušena rasvjeta (vidi točku "Vidljivost"),
- dnevna svjetla (vidi točku "Vidljivost"),
- rasvjeta zavoja (vidi točku "Vidljivost"),
- automatska ili ručna parkirna kočni-
ca (vidi točku "Vožnja"),
- ...
Opcije
Nakon označavanja i otvaranja izbornika
"Opcije", možete pokrenuti dijagnostiku
statusa pojedine opreme (uključena, is-
ključena, neispravna).

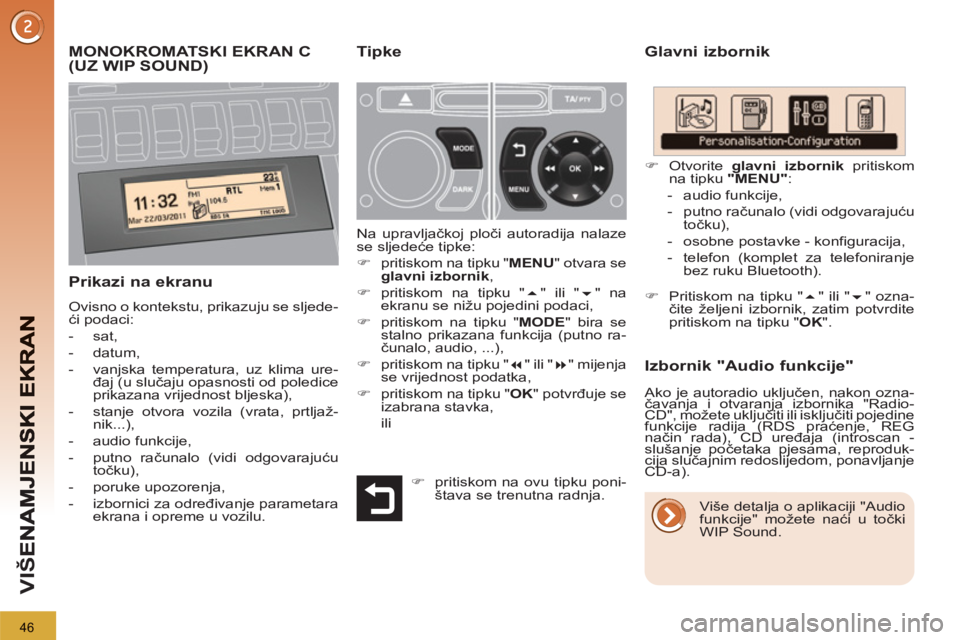

Page 48 of 352
46
VIŠ
MONOKROMATSKI EKRAN C (UZ WIP SOUND)
Glavni izbornik
Prikazi na ekranu
Ovisno o kontekstu, prikazuju se sljede-
ći podaci:
- sat,
- datum,
- vanjska temperatura, uz klima ure-
đaj (u slučaju opasnosti od poledice
prikazana vrijednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
- audio funkcije,
- putno računalo (vidi odgovarajuću
točku),
- poruke upozorenja,
- izbornici za određivanje parametara
ekrana i opreme u vozilu.
Izbornik "Audio funkcije"
Tipke
Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:
)
pritiskom na tipku " MENU
" otvara se
glavni izbornik
,
)
pritiskom na tipku "
" ili "
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku " MODE
" bira se
stalno prikazana funkcija (putno ra-
čunalo, audio, ...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku " OK
" potvrđuje se
izabrana stavka,
ili
)
Otvorite glavni izbornik
pritiskom
na tipku "MENU"
:
- audio funkcije,
- putno računalo (vidi odgovarajuću
točku),
- osobne postavke - konfiguracija,
- telefon (komplet za telefoniranje
bez ruku Bluetooth).
Više detalja o aplikaciji "Audio
funkcije" možete naći u točki
WIP Sound.
)
Pritiskom na tipku "
" ili "
" ozna-
čite željeni izbornik, zatim potvrdite
pritiskom na tipku " OK
".
Ako je autoradio uključen, nakon ozna-
čavanja i otvaranja izbornika "Radio-
CD", možete uključiti ili isključiti pojedine
funkcije radija (RDS praćenje, REG
način rada), CD uređaja (introscan -
slušanje početaka pjesama, reproduk-
cija slučajnim redoslijedom, ponavljanje
CD-a).
)
pritiskom na ovu tipku poni-
štava se trenutna radnja.
Page 49 of 352
47
VIŠ

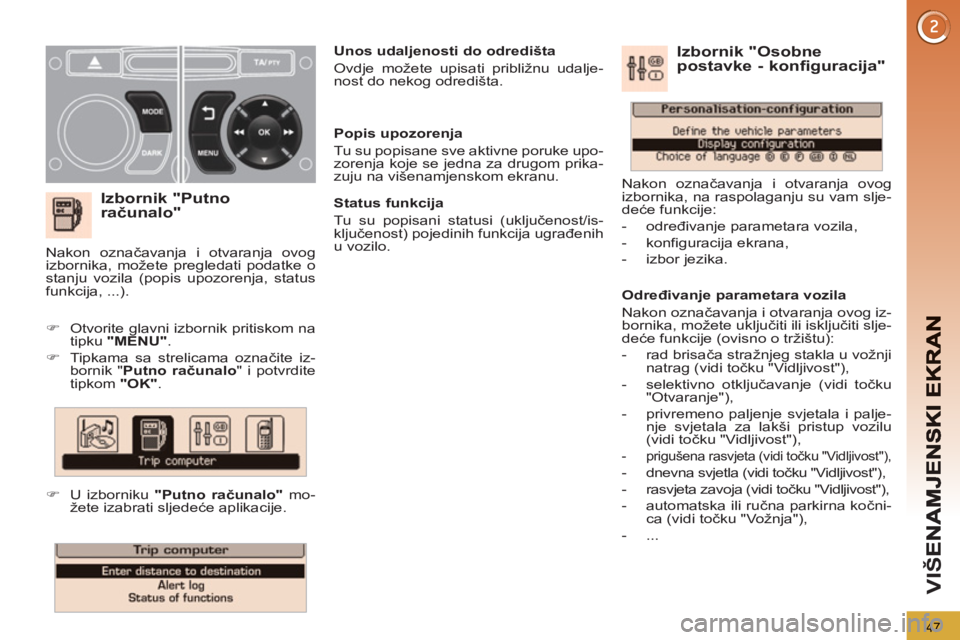

Izbornik "Putno
računalo"
)
Otvorite glavni izbornik pritiskom na
tipku "MENU"
.
)
Tipkama sa strelicama označite iz-
bornik " Putno računalo
" i potvrdite
tipkom "OK"
.
)
U izborniku "Putno računalo"
mo-
žete izabrati sljedeće aplikacije.
Unos udaljenosti do odredišta
Ovdje možete upisati približnu udalje-
nost do nekog odredišta.
Nakon označavanja i otvaranja ovog
izbornika, možete pregledati podatke o
stanju vozila (popis upozorenja, status
funkcija, ...).
Određivanje parametara vozila
Nakon označavanja i otvaranja ovog iz-
bornika, možete uključiti ili isključiti slje-
deće funkcije (ovisno o tržištu):
- rad brisača stražnjeg stakla u vožnji
natrag (vidi točku "Vidljivost"),
- selektivno otključavanje (vidi točku
"Otvaranje"),
- privremeno paljenje svjetala i palje-
nje svjetala za lakši pristup vozilu
(vidi točku "Vidljivost"),
- prigušena rasvjeta (vidi točku "Vidljivost"),
- dnevna svjetla (vidi točku "Vidljivost"),
- rasvjeta zavoja (vidi točku "Vidljivost"),
- automatska ili ručna parkirna kočni-
ca (vidi točku "Vožnja"),
- ...
Izbornik "Osobnepostavke - konfiguracija"
Nakon označavanja i otvaranja ovog
izbornika, na raspolaganju su vam slje-
deće funkcije:
- određivanje parametara vozila,
- konfiguracija ekrana,
- izbor jezika.
Popis upozorenja
Tu su popisane sve aktivne poruke upo-
zorenja koje se jedna za drugom prika-
zuju na višenamjenskom ekranu.
Status funkcija
Tu su popisani statusi (uključenost/is-
ključenost) pojedinih funkcija ugrađenih
u vozilo.
Page 50 of 352
48
VIŠ

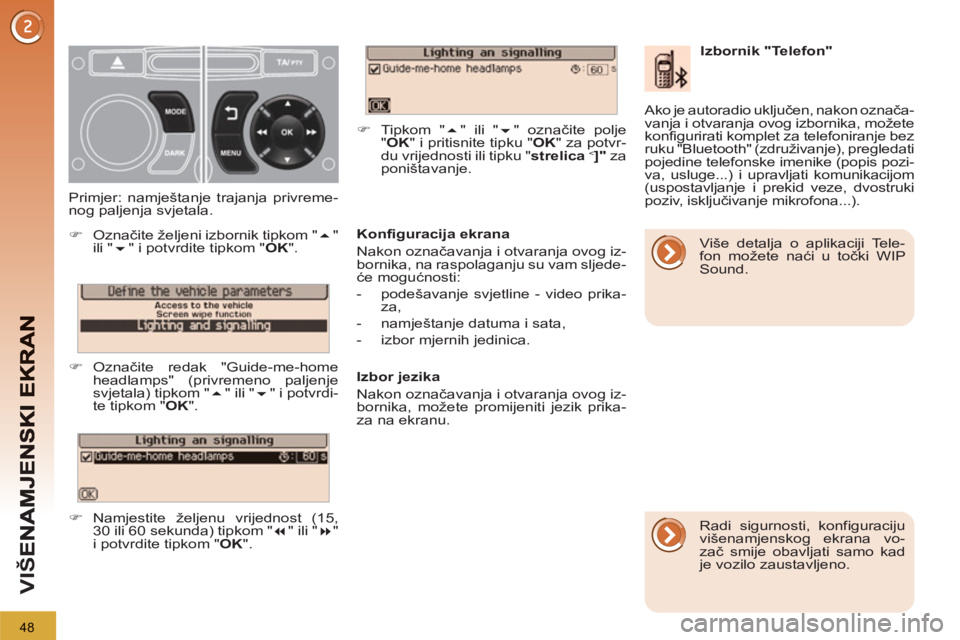

Konfiguracija ekrana
Nakon označavanja i otvaranja ovog iz-
bornika, na raspolaganju su vam sljede-
će mogućnosti:
- podešavanje svjetline - video prika-
za,
- namještanje datuma i sata,
- izbor mjernih jedinica.
Izbor jezika
Nakon označavanja i otvaranja ovog iz-
bornika, možete promijeniti jezik prika-
za na ekranu.
Primjer: namještanje trajanja privreme-
nog paljenja svjetala.
)
Označite željeni izbornik tipkom "
"
ili "
" i potvrdite tipkom " OK
".
)
Označite redak "Guide-me-home
headlamps" (privremeno paljenje
svjetala) tipkom "
" ili "
" i potvrdi-
te tipkom " OK
".
)
Namjestite željenu vrijednost (15,
30 ili 60 sekunda) tipkom "
" ili "
"
i potvrdite tipkom " OK
".
)
Tipkom "
" ili "
" označite polje
" OK
" i pritisnite tipku " OK
" za potvr-
du vrijednosti ili tipku " strelica
<
]"
za
poništavanje.
Izbornik "Telefon"
Ako je autoradio uključen, nakon označa-
vanja i otvaranja ovog izbornika, možete
konfigurirati komplet za telefoniranje bez
ruku "Bluetooth" (združivanje), pregledati
pojedine telefonske imenike (popis pozi-
va, usluge...) i upravljati komunikacijom
(uspostavljanje i prekid veze, dvostruki
poziv, isključivanje mikrofona...).
Radi sigurnosti, konfiguraciju
višenamjenskog ekrana vo-
zač smije obavljati samo kad
je vozilo zaustavljeno.
Više detalja o aplikaciji Tele-
fon možete naći u točki WIP
Sound.
