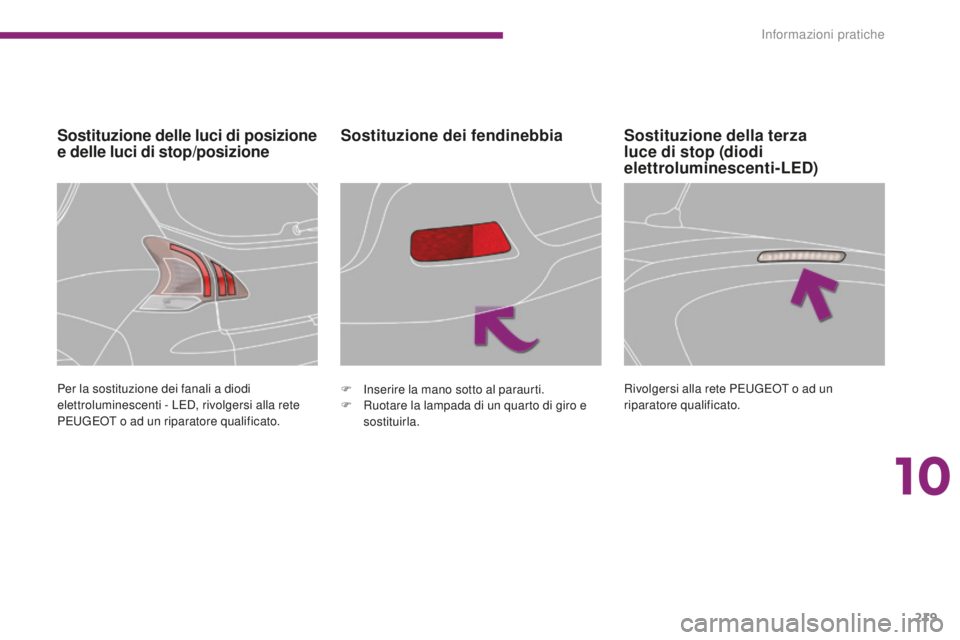

Sostituzione delle luci di posizione
e delle luci di stop/posizioneSostituzione dei fendinebbia
Per la sostituzione dei fanali a diodi
elettroluminescenti - LED, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato. F
I nserire la mano sotto al paraurti.
F

R
uotare la lampada di un quarto di giro e
sostituirla.
Sostituzione della terza
luce di stop (diodi
elettroluminescenti-LED)
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
10
Informazioni pratiche

220
3008_it_Chap10_infos-pratiques_ed01-2015
Sostituzione delle illuminazioni
della targa (W5-W)
F Inserire un cacciavite sottile in uno dei fori esterni del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

T
ogliere il coperchietto trasparente.
F

E
strarre la lampada tirandola e sostituirla.
Informazioni pratiche

221
3008_it_Chap10_infos-pratiques_ed01-2015

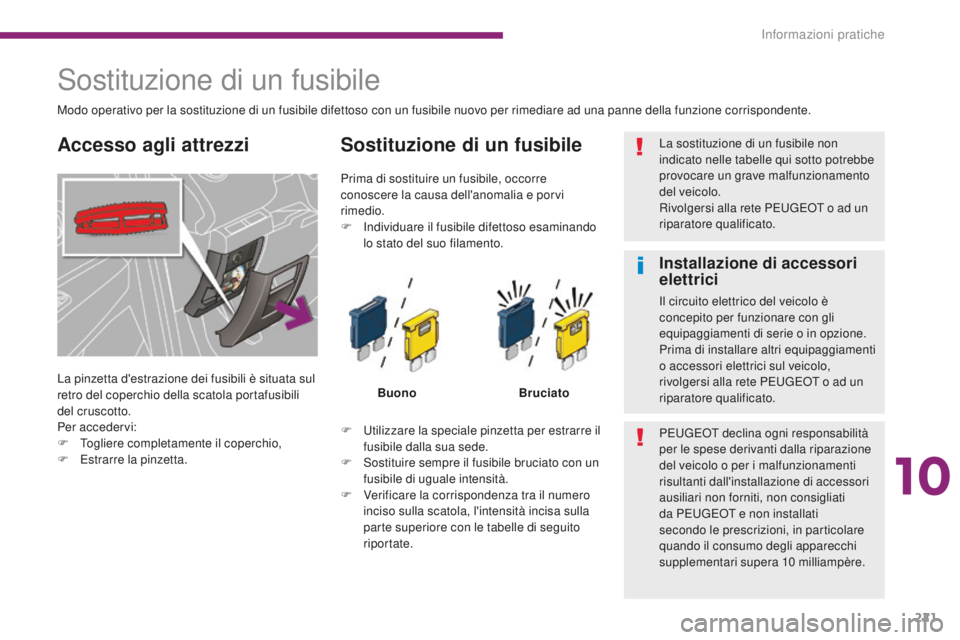

Sostituzione di un fusibile
La pinzetta d'estrazione dei fusibili è situata sul
retro del coperchio della scatola portafusibili
del cruscotto.
Per accedervi:
F
T
ogliere completamente il coperchio,
F

E
strarre la pinzetta.
Sostituzione di un fusibile
Buono Bruciato
F

U

tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore con le tabelle di seguito
riportate.
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
F

I

ndividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto potrebbe
provocare un grave malfunzionamento
del veicolo.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10


milliampère.
Accesso agli attrezzi
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
10
Informazioni pratiche

222
3008_it_Chap10_infos-pratiques_ed01-2015
La scatola portafusibili è collocata nella parte
inferiore del cruscotto.

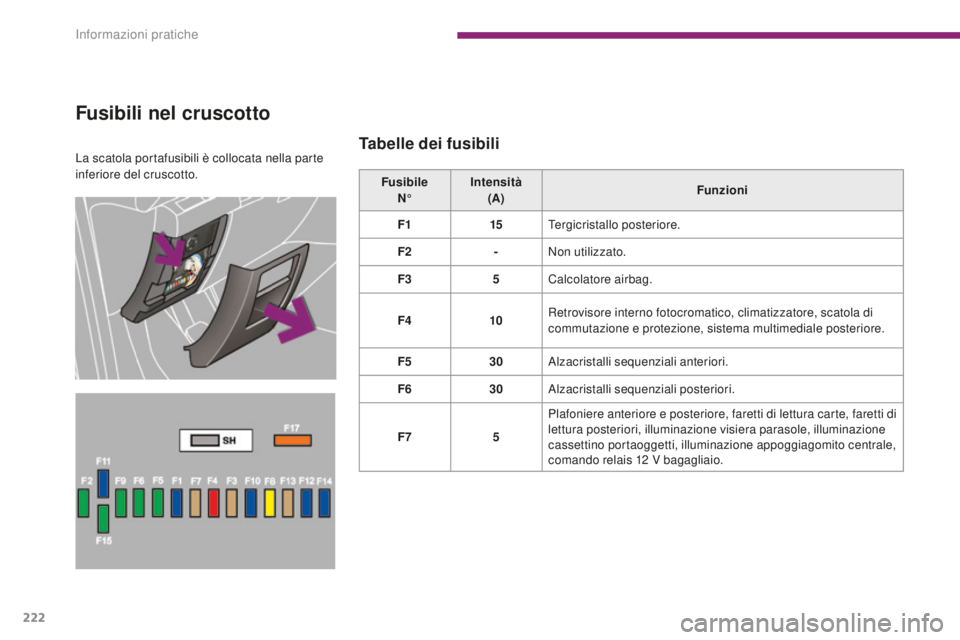

Fusibili nel cruscotto
Tabelle dei fusibili
FusibileN° Intensità
(A) Funzioni
F1 15Tergicristallo posteriore.
F2 -Non utilizzato.
F3 5Calcolatore airbag.
F4 10Retrovisore interno fotocromatico, climatizzatore, scatola di
commutazione e protezione, sistema multimediale posteriore.
F5 30Alzacristalli sequenziali anteriori.
F6 30Alzacristalli sequenziali posteriori.
F7 5Plafoniere anteriore e posteriore, faretti di lettura carte, faretti di
lettura posteriori, illuminazione visiera parasole, illuminazione
cassettino portaoggetti, illuminazione appoggiagomito centrale,
comando relais 12


V bagagliaio.
Informazioni pratiche

223
3008_it_Chap10_infos-pratiques_ed01-2015

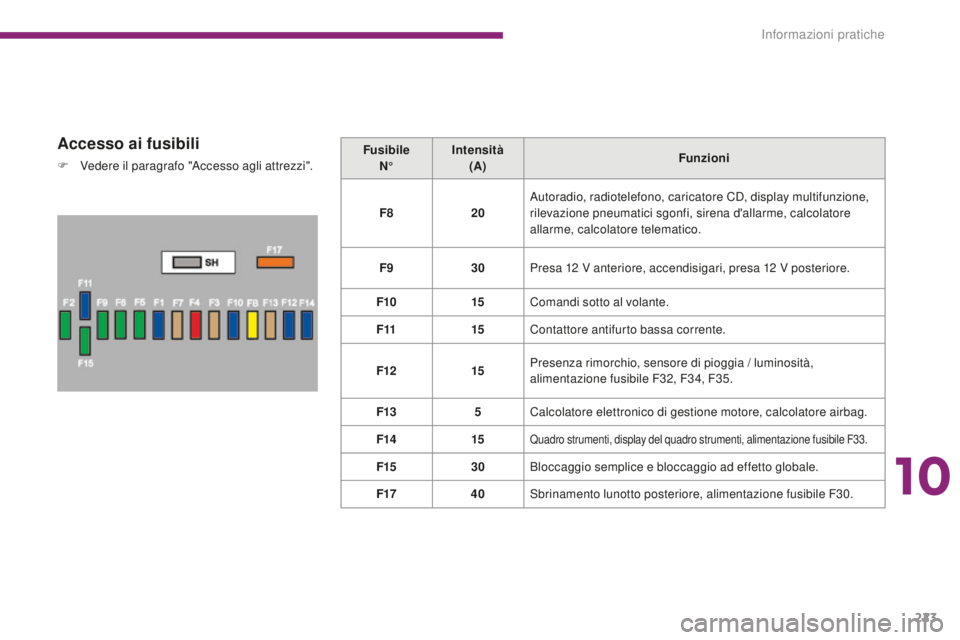

Accesso ai fusibili
F Vedere il paragrafo "Accesso agli attrezzi".Fusibile
N° Intensità
(A) Funzioni
F8 20Autoradio, radiotelefono, caricatore CD, display multifunzione,
rilevazione pneumatici sgonfi, sirena d'allarme, calcolatore
allarme, calcolatore telematico.
F9 30Presa 12


V anteriore, accendisigari, presa 12

V posteriore.
F10 15Comandi sotto al volante.
F11 15Contattore antifurto bassa corrente.
F12 15Presenza rimorchio, sensore di pioggia / luminosità,
alimentazione fusibile F32, F34, F35.
F13 5Calcolatore elettronico di gestione motore, calcolatore airbag.
F14 15
Quadro strumenti, display del quadro strumenti, alimentazione fusibile F33.
F1530Bloccaggio semplice e bloccaggio ad effetto globale.
F17 40Sbrinamento lunotto posteriore, alimentazione fusibile F30.
10
Informazioni pratiche

224
3008_it_Chap10_infos-pratiques_ed01-2015

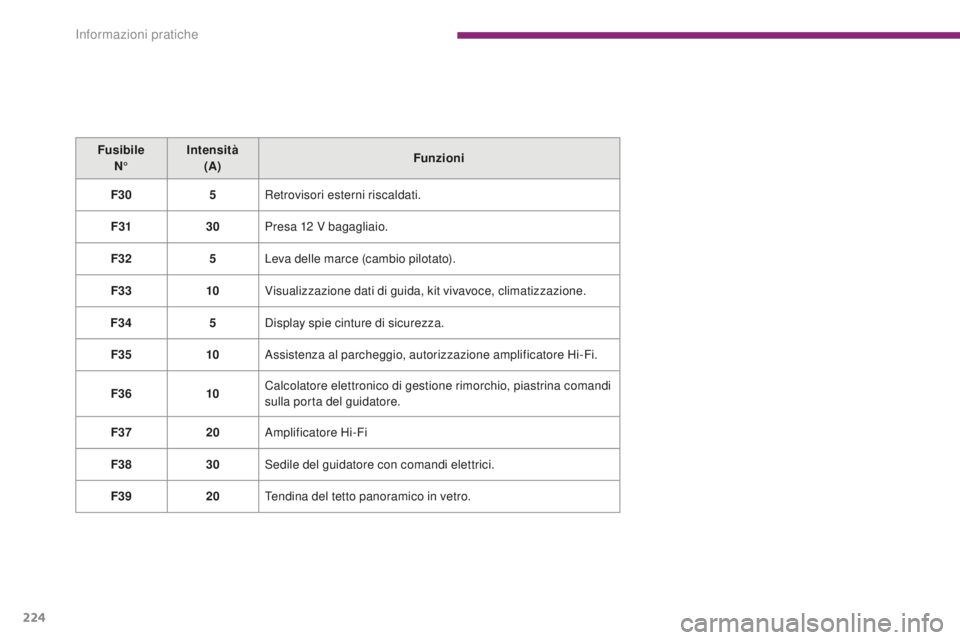

Fusibile N° Intensità
(A) Funzioni
F30 5Retrovisori esterni riscaldati.
F31 30Presa 12
V bagagliaio.
F32 5Leva delle marce (cambio pilotato).
F33 10Visualizzazione dati di guida, kit vivavoce, climatizzazione.
F34 5Display spie cinture di sicurezza.
F35 10Assistenza al parcheggio, autorizzazione amplificatore Hi-Fi.
F36 10Calcolatore elettronico di gestione rimorchio, piastrina comandi
sulla porta del guidatore.
F37 20Amplificatore Hi-Fi
F38 30Sedile del guidatore con comandi elettrici.
F39 20Tendina del tetto panoramico in vetro.
Informazioni pratiche

225
3008_it_Chap10_infos-pratiques_ed01-2015

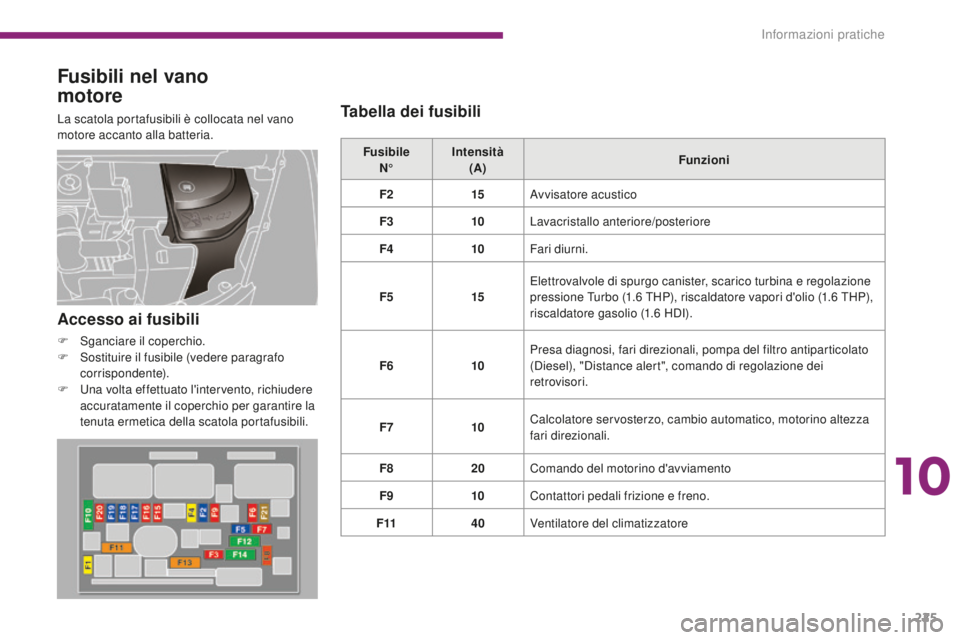

Fusibili nel vano
motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
FusibileN° Intensità
(A) Funzioni
F2 15Avvisatore acustico
F3 10Lavacristallo anteriore/posteriore
F4 10Fari diurni.
F5 15Elettrovalvole di spurgo canister, scarico turbina e regolazione
pressione Turbo (1.6


THP), riscaldatore vapori d'olio (1.6

THP),
riscaldatore gasolio (1.6
HDI).
F6 10Presa diagnosi, fari direzionali, pompa del filtro antiparticolato
(Diesel), "Distance alert", comando di regolazione dei
retrovisori.
F7 10Calcolatore servosterzo, cambio automatico, motorino altezza
fari direzionali.
F8 20Comando del motorino d'avviamento
F9 10Contattori pedali frizione e freno.
F11 40Ventilatore del climatizzatore
Accesso ai fusibili
F Sganciare il coperchio.
F
S ostituire il fusibile (vedere paragrafo
corrispondente).
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
Tabella dei fusibili
10
Informazioni pratiche

226
3008_it_Chap10_infos-pratiques_ed01-2015
FusibileN° Intensità
(A) Funzioni
F12 30Bassa/Alta velocità tergicristallo anteriore.
F14 30Pompa dell'aria.
F15 10Faro abbagliante destro.
F16 10Faro abbagliante sinistro.
F17 15Faro anabbagliante sinistro.
F18 15Faro anabbagliante destro.
Informazioni pratiche

227
3008_it_Chap10_infos-pratiques_ed01-2015
FusibileN° Intensità
(A) Funzioni
F2 5Contattore doppia funzione freno.
F3 5Centralina stato di carica batteria.
F4 25Elettrovalvole ABS/CDS.
F6 15Cambio pilotato / automatico.

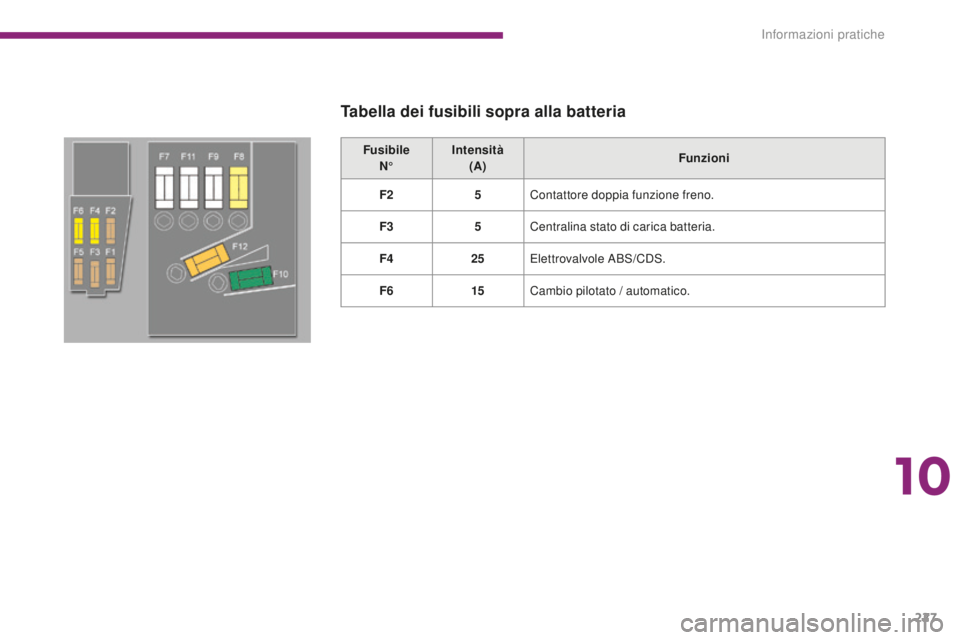

Tabella dei fusibili sopra alla batteria
10
Informazioni pratiche

228
3008_it_Chap10_infos-pratiques_ed01-2015

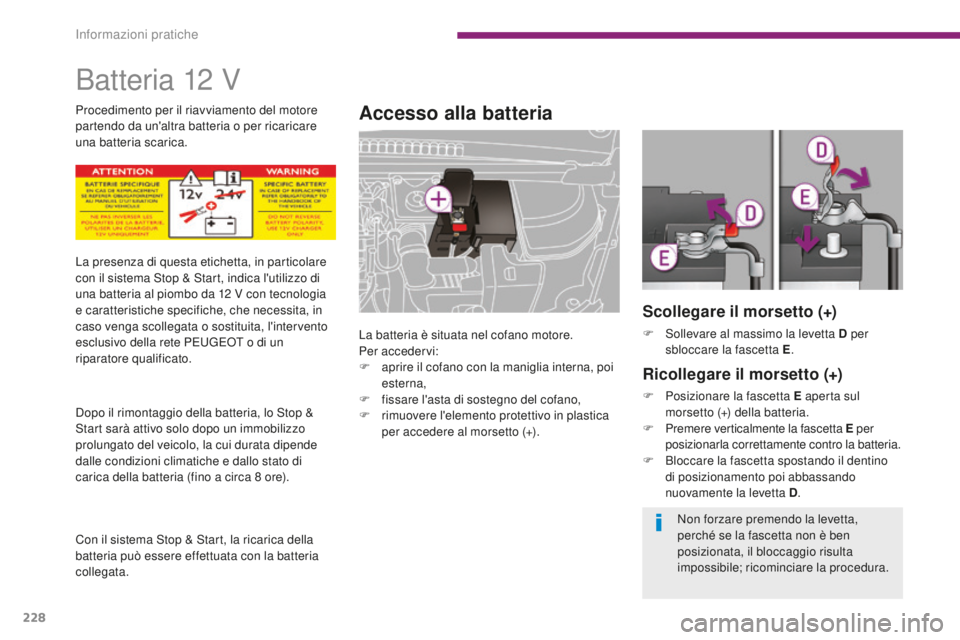

Batteria 12 V
Accesso alla batteria
La batteria è situata nel cofano motore.
Per accedervi:
F

a
prire il cofano con la maniglia interna, poi
esterna,
F

f
issare l'asta di sostegno del cofano,
F

r
imuovere l'elemento protettivo in plastica
per accedere al morsetto (+).
La presenza di questa etichetta, in particolare
con il sistema Stop & Start, indica l'utilizzo di
una batteria al piombo da 12

V con tecnologia
e caratteristiche specifiche, che necessita, in
caso venga scollegata o sostituita, l'intervento
esclusivo della rete PEUGEOT o di un
riparatore qualificato.
Dopo il rimontaggio della batteria, lo Stop &
Start sarà attivo solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalle condizioni climatiche e dallo stato di
carica della batteria (fino a circa 8

ore).
Con il sistema Stop & Start, la ricarica della
batteria può essere effettuata con la batteria
collegata. Procedimento per il riavviamento del motore
partendo da un'altra batteria o per ricaricare
una batteria scarica.
Scollegare il morsetto (+)
F Sollevare al massimo la levetta D per sbloccare la fascetta E .
Ricollegare il morsetto (+)
F Posizionare la fascetta E aperta sul
morsetto (+) della batteria.
F

P
remere verticalmente la fascetta E per
posizionarla correttamente contro la batteria.
F

B
loccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta D .
Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile; ricominciare la procedura.
Informazioni pratiche
