PEUGEOT 3008 2015.5. Upute Za Rukovanje (in Croatian)

179
3008_hr_Chap09_verifications_ed01-2015

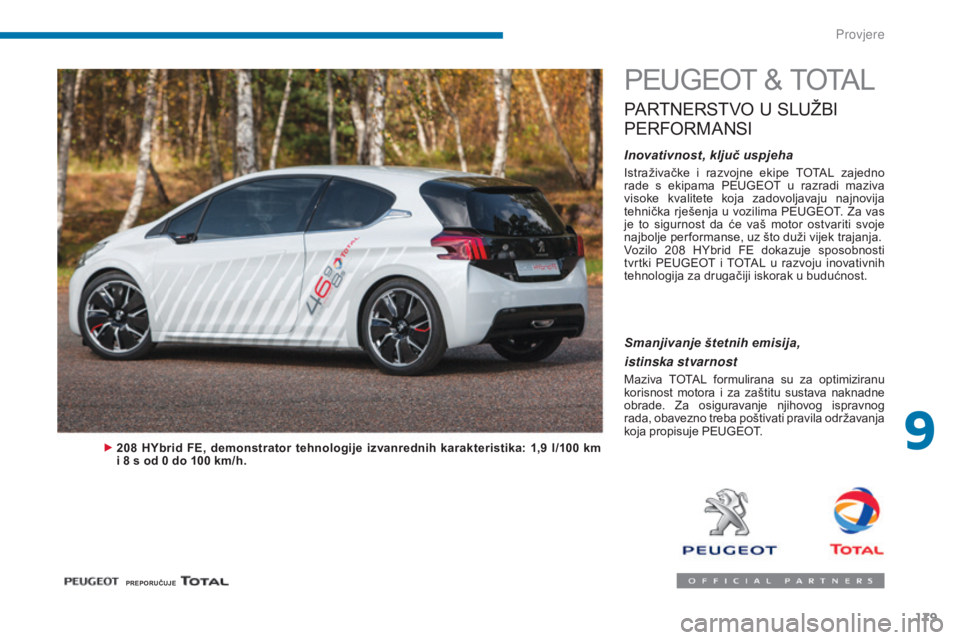

PEUGEOT & TOTAL
PARTNERSTVO U SLUŽBI
P

ERFORMANSI
Inovativnost, ključ uspjeha
Istraživačke i razvojne ekipe TOTAL zajedno
rade s ekipama PEUGEOT u razradi maziva
visoke kvalitete koja zadovoljavaju najnovija
tehnička rješenja u vozilima PEUGEOT. Za vas
je to sigurnost da će vaš motor ostvariti svoje
najbolje per formanse, uz što duži vijek trajanja.
Vozilo 208

H
Ybrid FE dokazuje sposobnosti
tvrtki PEUGEOT i TOTAL u razvoju inovativnih
tehnologija za drugačiji iskorak u budućnost.
208 HYbrid FE, demonstrator tehnologije izvanrednih karakteristika: 1,9 l /100 k m
i 8 s od 0 do 100 km/h.
Smanjivanje štetnih emisija,
istinska stvarnost
Maziva TOTAL formulirana su za optimiziranu
korisnost motora i za zaštitu sustava naknadne
obrade. Za osiguravanje njihovog ispravnog
r a d a , o b ave z n o t r e b a p o š t i v a t i p r av i l a o d r ž av a n j a
koja propisuje PEUGEOT.
PREPORUČUJE
9
Provjere

180
3008_hr_Chap09_verifications_ed01-2015

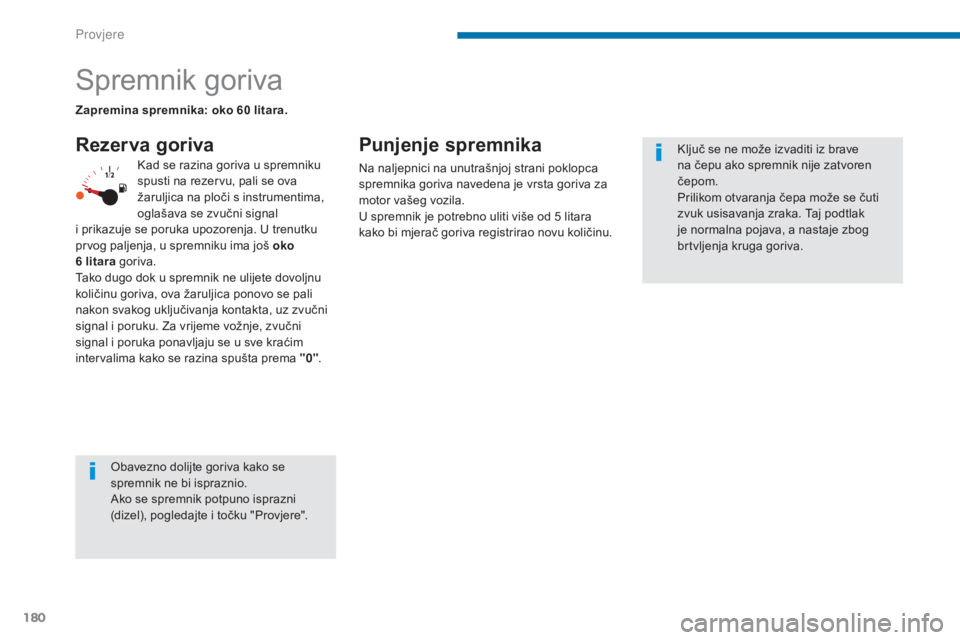

Spremnik goriva
Rezer va gorivaPunjenje spremnika
Na naljepnici na unutrašnjoj strani poklopca
spremnika goriva navedena je vrsta goriva za
motor vašeg vozila.
U spremnik je potrebno uliti više od 5
litara
kako bi mjerač goriva registrirao novu količinu.
Kad se razina goriva u spremniku
spusti na rezervu, pali se ova
žaruljica na ploči s instrumentima,
oglašava se zvučni signal
i prikazuje se poruka upozorenja. U trenutku
prvog paljenja, u spremniku ima još oko
6

litara goriva.
Tako dugo dok u spremnik ne ulijete dovoljnu
količinu goriva, ova žaruljica ponovo se pali
nakon svakog uključivanja kontakta, uz zvučni
signal i poruku. Za vrijeme vožnje, zvučni
signal i poruka ponavljaju se u sve kraćim
intervalima kako se razina spušta prema "0" .
Zapremina spremnika: oko 60

litara.
Obavezno dolijte goriva kako se
spremnik ne bi ispraznio.
Ako se spremnik potpuno isprazni
(dizel), pogledajte i točku "Provjere". Ključ se ne može izvaditi iz brave
na čepu ako spremnik nije zatvoren
čepom.
Prilikom otvaranja čepa može se čuti
zvuk usisavanja zraka. Taj podtlak
je normalna pojava, a nastaje zbog
brtvljenja kruga goriva.
Provjere

181
3008_hr_Chap09_verifications_ed01-2015

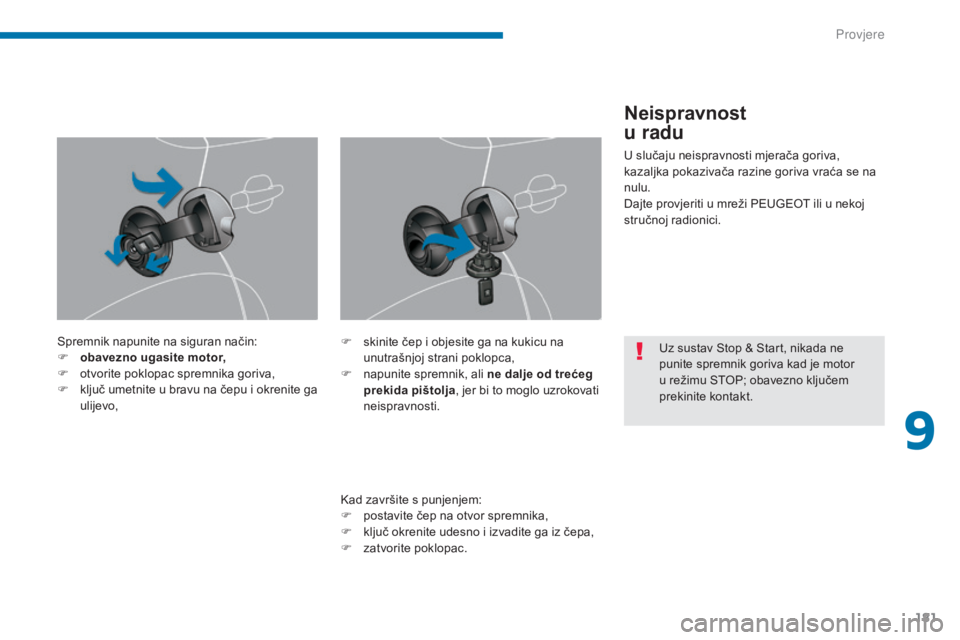

Spremnik napunite na siguran način:
F o bavezno ugasite motor,
F

o
tvorite poklopac spremnika goriva,
F

k
ljuč umetnite u bravu na čepu i okrenite ga
ulijevo,
Kad završite s punjenjem:
F

p
ostavite čep na otvor spremnika,
F

k
ljuč okrenite udesno i izvadite ga iz čepa,
F

z
atvorite poklopac.
F
s kinite čep i objesite ga na kukicu na
unutrašnjoj strani poklopca,
F

n
apunite spremnik, ali ne dalje od trećeg
prekida pištolja , jer bi to moglo uzrokovati
neispravnosti.
Neispravnost
u radu
U slučaju neispravnosti mjerača goriva,
kazaljka pokazivača razine goriva vraća se na
nulu.
Dajte provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
U

z sustav Stop & Start, nikada ne
punite spremnik goriva kad je motor
u režimu STOP; obavezno ključem
prekinite kontakt.
9
Provjere

DIESEL
182
3008_hr_Chap09_verifications_ed01-2015

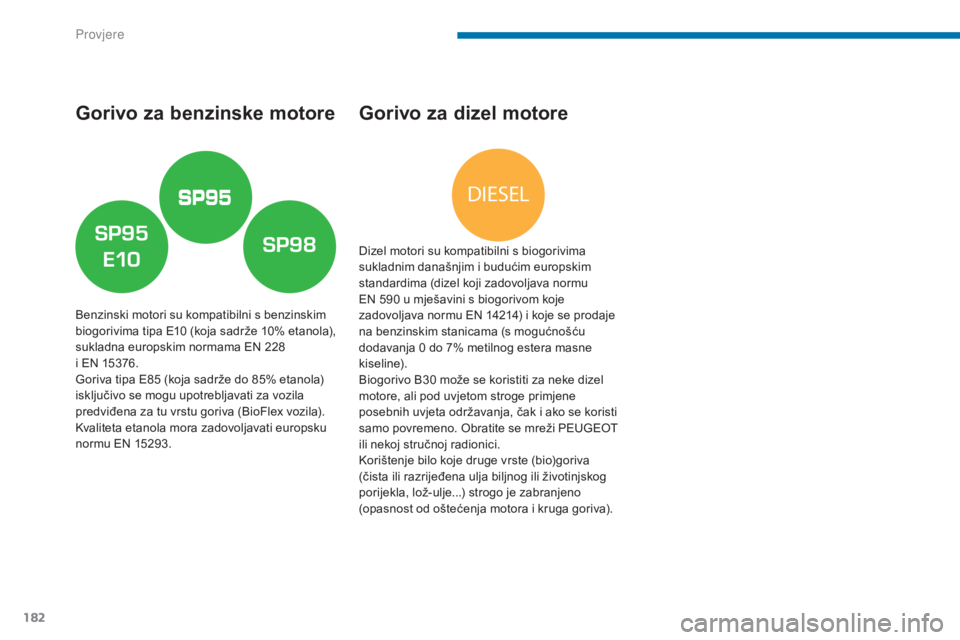

Gorivo za benzinske motore
Benzinski motori su kompatibilni s benzinskim
biogorivima tipa E10 (koja sadrže 10% etanola),
sukladna europskim normama EN 228

i EN 15376.
Goriva tipa E85
(koja sadrže do 85% etanola)
isključivo se mogu upotrebljavati za vozila
predviđena za tu vrstu goriva (BioFlex vozila).
Kvaliteta etanola mora zadovoljavati europsku
normu EN 15293.
Gorivo za dizel motore
Dizel motori su kompatibilni s biogorivima
sukladnim današnjim i budućim europskim
standardima (dizel koji zadovoljava normu
EN 590
u mješavini s biogorivom koje
zadovoljava normu EN 14214) i koje se prodaje
na benzinskim stanicama (s mogućnošću
dodavanja 0
do 7% metilnog estera masne
kiseline).
Biogorivo B30
može se koristiti za neke dizel
motore, ali pod uvjetom stroge primjene
posebnih uvjeta održavanja, čak i ako se koristi
samo povremeno. Obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Korištenje bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili životinjskog
porijekla, lož-ulje...) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva).
P

183
3008_hr_Chap09_verifications_ed01-2015

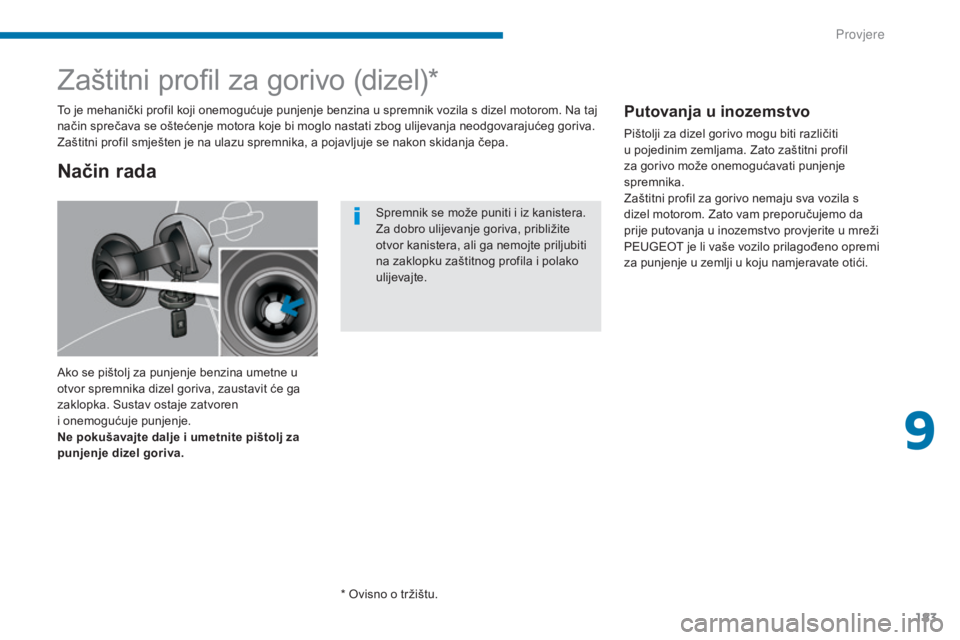

Zaštitni profil za gorivo (dizel)*
Ako se pištolj za punjenje benzina umetne u
otvor spremnika dizel goriva, zaustavit će ga
zaklopka. Sustav ostaje zatvoren
i onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva. To je mehanički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj
način sprečava se oštećenje motora koje bi moglo nastati zbog ulijevanja neodgovarajućeg goriva.
Zaštitni profil smješten je na ulazu spremnika, a pojavljuje se nakon skidanja čepa.
Način rada
Spremnik se može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite
otvor kanistera, ali ga nemojte priljubiti
na zaklopku zaštitnog profila i polako
ulijevajte.
Putovanja u inozemstvo
Pištolji za dizel gorivo mogu biti različiti
u pojedinim zemljama. Zato zaštitni profil
za gorivo može onemogućavati punjenje
spremnika.
Zaštitni profil za gorivo nemaju sva vozila s
dizel motorom. Zato vam preporučujemo da
prije putovanja u inozemstvo provjerite u mreži
PEUGEOT je li vaše vozilo prilagođeno opremi
za punjenje u zemlji u koju namjeravate otići.
* Ovisno o tržištu.
9
P

184
3008_hr_Chap09_verifications_ed01-2015

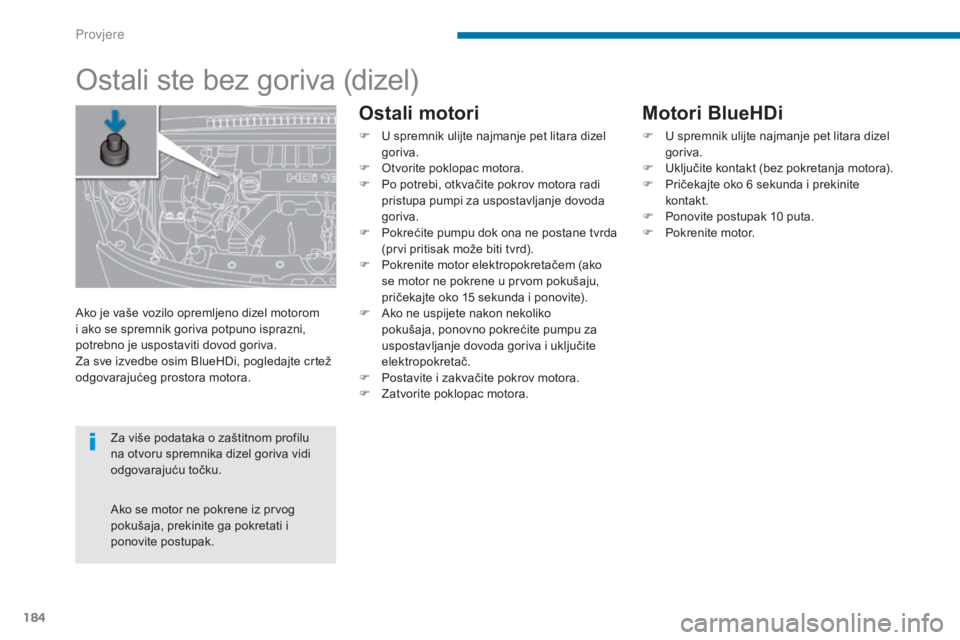

Ostali ste bez goriva (dizel)
Ostali motori
F U spremnik ulijte najmanje pet litara dizel goriva.
F

O
tvorite poklopac motora.
F

P
o potrebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.
F

P
okrećite pumpu dok ona ne postane tvrda
(prvi pritisak može biti tvrd).
F

P
okrenite motor elektropokretačem (ako
se motor ne pokrene u prvom pokušaju,
pričekajte oko 15
sekunda i ponovite).
F

A
ko ne uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za
uspostavljanje dovoda goriva i uključite
elektropokretač.
F

P
ostavite i zakvačite pokrov motora.
F

Z
atvorite poklopac motora.
Ako je vaše vozilo opremljeno dizel motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva.
Za sve izvedbe osim BlueHDi, pogledajte crtež
odgovarajućeg prostora motora.
Za više podataka o zaštitnom profilu
na otvoru spremnika dizel goriva vidi
odgovarajuću točku.
Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak.
Motori BlueHDi
F U spremnik ulijte najmanje pet litara dizel goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte oko 6 sekunda i prekinite
kontakt.
F

P
onovite postupak 10 puta.
F

P
okrenite motor.
P

185
3008_hr_Chap09_verifications_ed01-2015

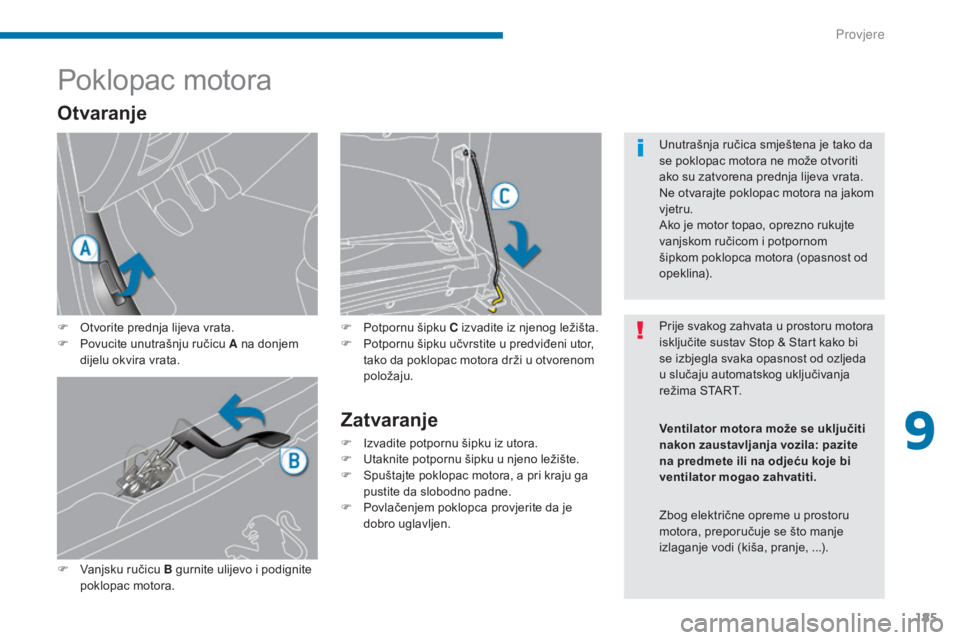

Poklopac motora
F Otvorite prednja lijeva vrata.
F P ovucite unutrašnju ručicu A na donjem
dijelu okvira vrata.
F

V
anjsku ručicu B gurnite ulijevo i podignite
poklopac motora.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F U taknite potpornu šipku u njeno ležište.
F

S
puštajte poklopac motora, a pri kraju ga
pustite da slobodno padne.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Otvaranje
F Potpornu šipku C izvadite iz njenog ležišta.
F P otpornu šipku učvrstite u predviđeni utor,
tako da poklopac motora drži u otvorenom
položaju. Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start kako bi
se izbjegla svaka opasnost od ozljeda
u slučaju automatskog uključivanja
režima START. Unutrašnja ručica smještena je tako da
se poklopac motora ne može otvoriti
ako su zatvorena prednja lijeva vrata.
Ne otvarajte poklopac motora na jakom
vjetru.
Ako je motor topao, oprezno rukujte
vanjskom ručicom i potpornom
šipkom poklopca motora (opasnost od
opeklina).
Zbog električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje, ...). Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
9
Provjere

186
3008_hr_Chap09_verifications_ed01-2015

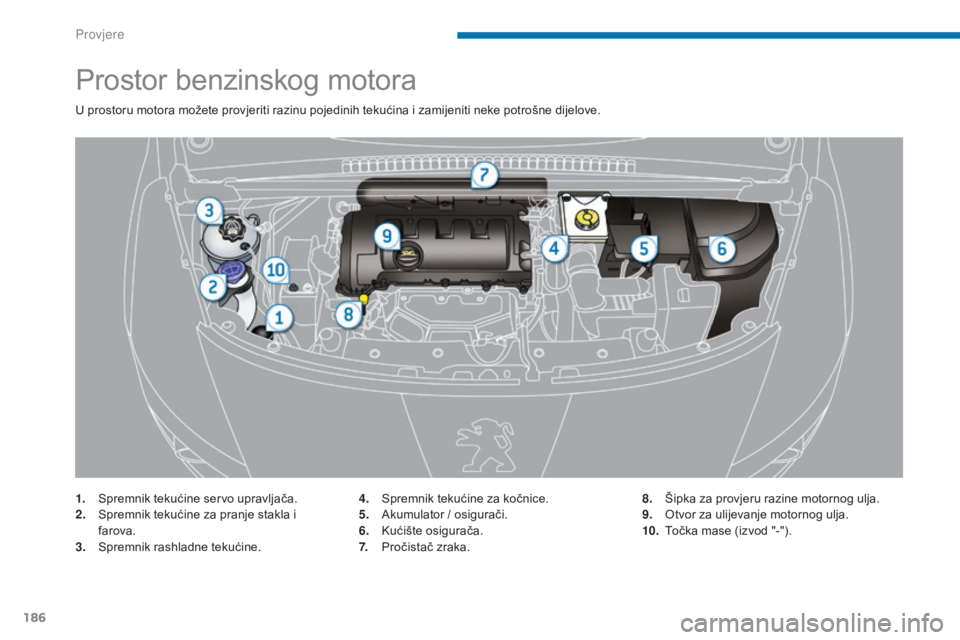

Prostor benzinskog motora
U prostoru motora možete provjeriti razinu pojedinih tekućina i zamijeniti neke potrošne dijelove.
1.
S
premnik tekućine servo upravljača.
2.
S

premnik tekućine za pranje stakla i
farova.
3.
S

premnik rashladne tekućine. 4.
S

premnik tekućine za kočnice.
5.
A

kumulator / osigurači.
6.
K

ućište osigurača.
7.
P

ročistač zraka.8.
Š

ipka za provjeru razine motornog ulja.
9.
O

tvor za ulijevanje motornog ulja.
10.
T

očka mase (izvod "-").
Provjere

187
3008_hr_Chap09_verifications_ed01-2015
Prostor dizel motora
U prostoru motora možete provjeriti razinu pojedinih tekućina, zamijeniti neke potrošne dijelove i uspostaviti dovod goriva.
1.
S
premnik tekućine servo upravljača.
2.
S

premnik tekućine za pranje stakla i
farova.
3.
S

premnik rashladne tekućine.
4.
S

premnik tekućine za kočnice. 5.
A

kumulator / osigurači.
6.
K

ućište osigurača.
7.
P

ročistač zraka.
8.
Š

ipka za provjeru razine motornog ulja.9.
O

tvor za ulijevanje motornog ulja.
10.
P

umpa za uspostavljanje dovoda goriva*.
11.
T

očka mase (izvod "-").
* Ovisno o motoru.
9
Provjere

188
3008_hr_Chap09_verifications_ed01-2015

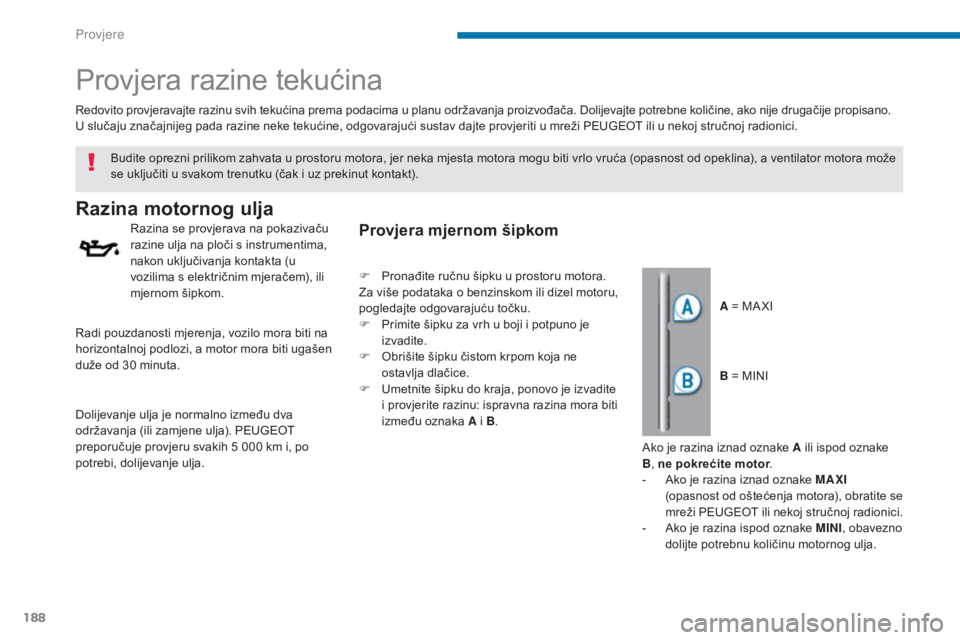

Provjera razine tekućina
Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima,
nakon uključivanja kontakta (u
vozilima s električnim mjeračem), ili
mjernom šipkom.
Redovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. Dolijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.
A = MA XI
Budite oprezni prilikom zahvata u prostoru motora, jer neka mjesta motora mogu biti vrlo vruća (opasnost od opeklina), a ventilator motora može
se uključiti u svakom trenutku (čak i uz prekinut kontakt).
Radi pouzdanosti mjerenja, vozilo mora biti na
horizontalnoj podlozi, a motor mora biti ugašen
duže od 30 minuta. B = MINI
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOT
preporučuje provjeru svakih 5
000 km i, po
potrebi, dolijevanje ulja.Provjera mjernom šipkom
Ako je razina iznad oznake A ili ispod oznake
B , ne pokrećite motor .
-

A
ko je razina iznad oznake MAXI
(opasnost od oštećenja motora), obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MINI , obavezno
dolijte potrebnu količinu motornog ulja.
F

P

ronađite ručnu šipku u prostoru motora.
Za više podataka o benzinskom ili dizel motoru,
pogledajte odgovarajuću točku.
F

P

rimite šipku za vrh u boji i potpuno je
izvadite.
F

O

brišite šipku čistom krpom koja ne
ostavlja dlačice.
F

U

metnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina mora biti
između oznaka A i B.
