PEUGEOT 3008 2015.5. Upute Za Rukovanje (in Croatian)

189
3008_hr_Chap09_verifications_ed01-2015

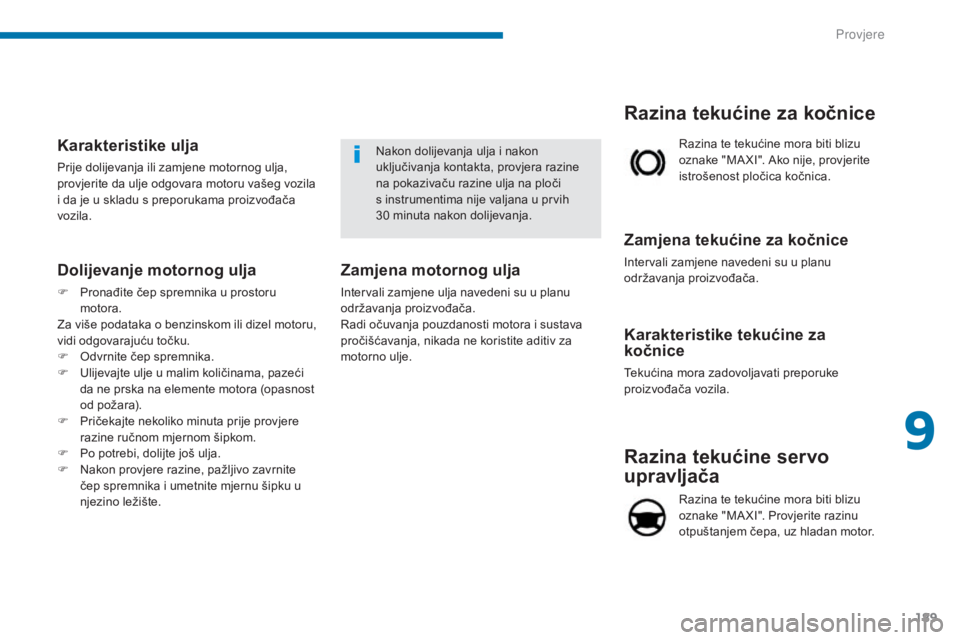

Razina tekućine servo
upravljača
Razina te tekućine mora biti blizu
oznake "MA XI". Provjerite razinu
otpuštanjem čepa, uz hladan motor.
Karakteristike tekućine za
kočnice
Tekućina mora zadovoljavati preporuke
proizvođača vozila.
Zamjena tekućine za kočnice
Intervali zamjene navedeni su u planu
održavanja proizvođača.Razina te tekućine mora biti blizu
oznake "MA XI". Ako nije, provjerite
istrošenost pločica kočnica.
Razina tekućine za kočnice
Nakon dolijevanja ulja i nakon
uključivanja kontakta, provjera razine
na pokazivaču razine ulja na ploči
s instrumentima nije valjana u prvih
30
minuta nakon dolijevanja.Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.
Zamjena motornog ulja
Intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje.
Dolijevanje motornog ulja
F Pronađite čep spremnika u prostoru motora.
Za više podataka o benzinskom ili dizel motoru,
vidi odgovarajuću točku.
F

O
dvrnite čep spremnika.
F

U
lijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
F

P
ričekajte nekoliko minuta prije provjere
razine ručnom mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite
čep spremnika i umetnite mjernu šipku u
njezino ležište.
9
P

190
3008_hr_Chap09_verifications_ed01-2015

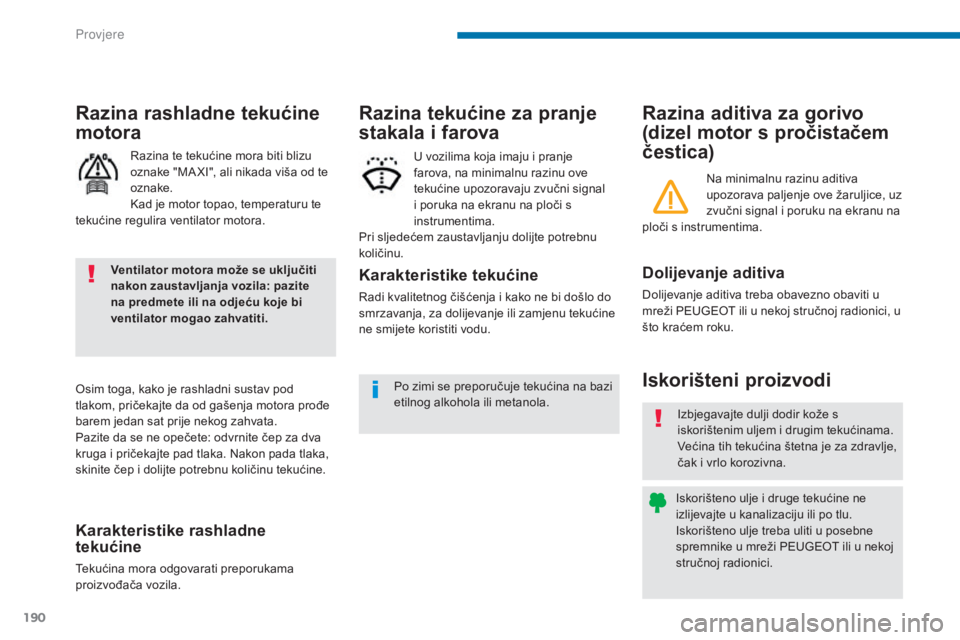

Razina aditiva za gorivo
(dizel motor s pročistačem
čestica)
Iskorišteni proizvodi
Dolijevanje aditiva
Dolijevanje aditiva treba obavezno obaviti u
mreži PEUGEOT ili u nekoj stručnoj radionici, u
što kraćem roku.
Karakteristike tekućine
Radi kvalitetnog čišćenja i kako ne bi došlo do
smrzavanja, za dolijevanje ili zamjenu tekućine
ne smijete koristiti vodu.U vozilima koja imaju i pranje
farova, na minimalnu razinu ove
tekućine upozoravaju zvučni signal
i poruka na ekranu na ploči s
instrumentima.
Pri sljedećem zaustavljanju dolijte potrebnu
količinu.
Razina tekućine za pranje
stakala i farova
Na minimalnu razinu aditiva
upozorava paljenje ove žaruljice, uz
zvučni signal i poruku na ekranu na
ploči s instrumentima.
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Karakteristike rashladne
tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila. Razina te tekućine mora biti blizu
oznake "MA XI", ali nikada viša od te
oznake.
Kad je motor topao, temperaturu te
tekućine regulira ventilator motora.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Pazite da se ne opečete: odvrnite čep za dva
kruga i pričekajte pad tlaka. Nakon pada tlaka,
skinite čep i dolijte potrebnu količinu tekućine.
Razina rashladne tekućine
motora
Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
Po zimi se preporučuje tekućina na bazi
etilnog alkohola ili metanola.
P

191
3008_hr_Chap09_verifications_ed01-2015

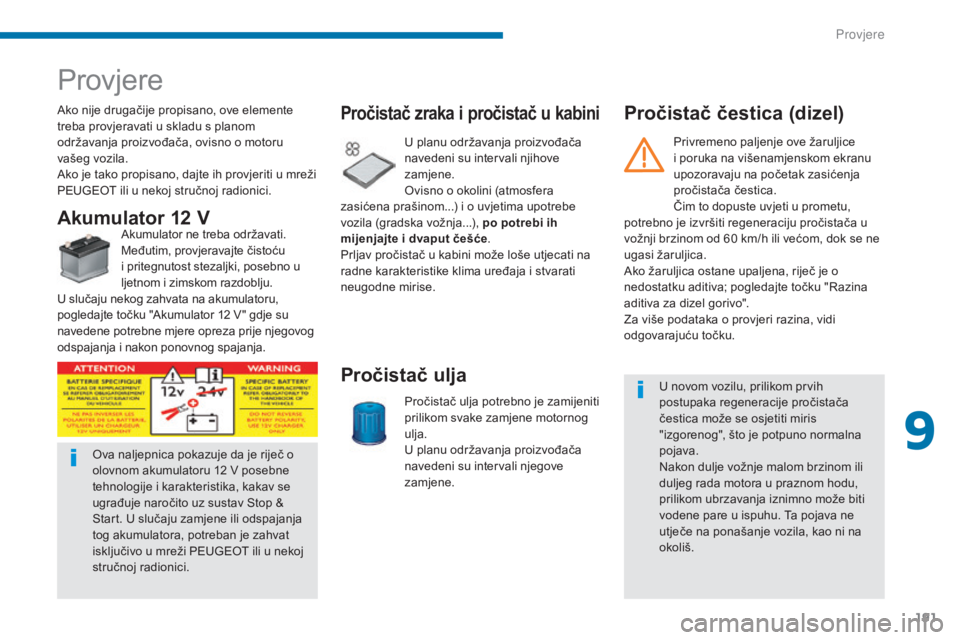

Provjere
Ako nije drugačije propisano, ove elemente
treba provjeravati u skladu s planom
održavanja proizvođača, ovisno o motoru
vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U planu održavanja proizvođača
navedeni su intervali njegove
zamjene.
Pročistač ulja
U planu održavanja proizvođača
navedeni su intervali njihove
zamjene.
Ovisno o okolini (atmosfera
zasićena prašinom...) i o uvjetima upotrebe
vozila (gradska vožnja...), po potrebi ih
mijenjajte i dvaput češće .
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise.
Pročistač zraka i pročistač u kabini
Akumulator 12 VAkumulator ne treba održavati.
Međutim, provjeravajte čistoću
i pritegnutost stezaljki, posebno u
ljetnom i zimskom razdoblju.
U slučaju nekog zahvata na akumulatoru,
pogledajte točku "Akumulator 12
V " gdje su
navedene potrebne mjere opreza prije njegovog
odspajanja i nakon ponovnog spajanja.
Pročistač čestica (dizel)
U novom vozilu, prilikom prvih
postupaka regeneracije pročistača
čestica može se osjetiti miris
"izgorenog", što je potpuno normalna
pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja iznimno može biti
vodene pare u ispuhu. Ta pojava ne
utječe na ponašanje vozila, kao ni na
okoliš.
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12

V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop &
Start. U slučaju zamjene ili odspajanja
tog akumulatora, potreban je zahvat
isključivo u mreži PEUGEOT ili u nekoj
stručnoj radionici. Privremeno paljenje ove žaruljice
i poruka na višenamjenskom ekranu
upozoravaju na početak zasićenja
pročistača čestica.
Čim to dopuste uvjeti u prometu,
potrebno je izvršiti regeneraciju pročistača u
vožnji brzinom od 60 km/h ili većom, dok se ne
ugasi žaruljica.
Ako žaruljica ostane upaljena, riječ je o
nedostatku aditiva; pogledajte točku "Razina
aditiva za dizel gorivo".
Za više podataka o provjeri razina, vidi
odgovarajuću točku.
9
P

192
3008_hr_Chap09_verifications_ed01-2015

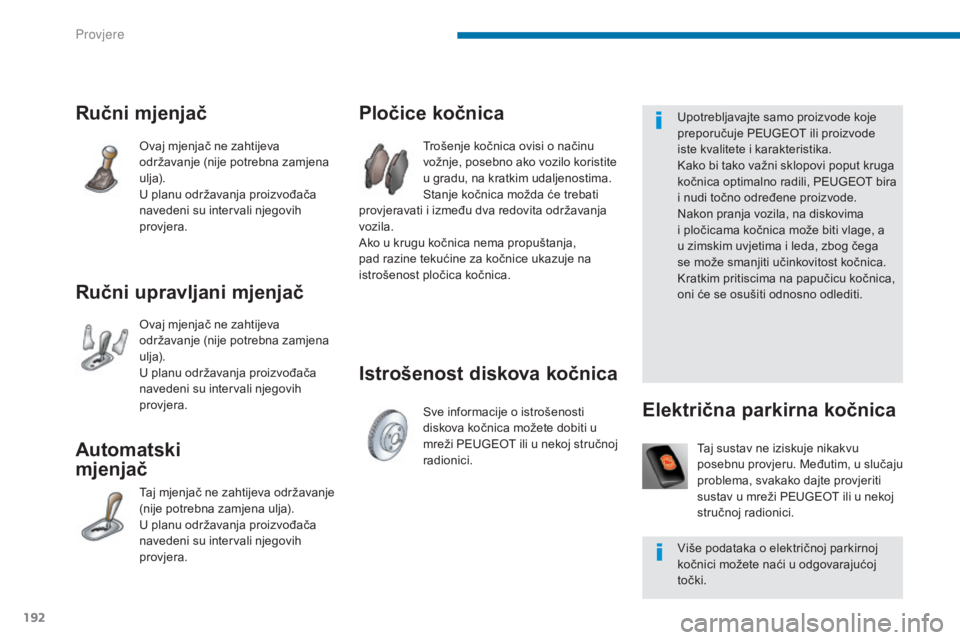

Istrošenost diskova kočnica Pločice kočnica
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
provjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna zamjena
ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Ručni upravljani mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna zamjena
ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Automatski
mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera. Taj sustav ne iziskuje nikakvu
posebnu provjeru. Međutim, u slučaju
problema, svakako dajte provjeriti
sustav u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Električna parkirna kočnica
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode
iste kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, PEUGEOT bira
i nudi točno određene proizvode.
Nakon pranja vozila, na diskovima
i pločicama kočnica može biti vlage, a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,
oni će se osušiti odnosno odlediti.
Više podataka o električnoj parkirnoj
kočnici možete naći u odgovarajućoj
točki.
Provjere

193
3008_hr_Chap09_verifications_ed01-2015

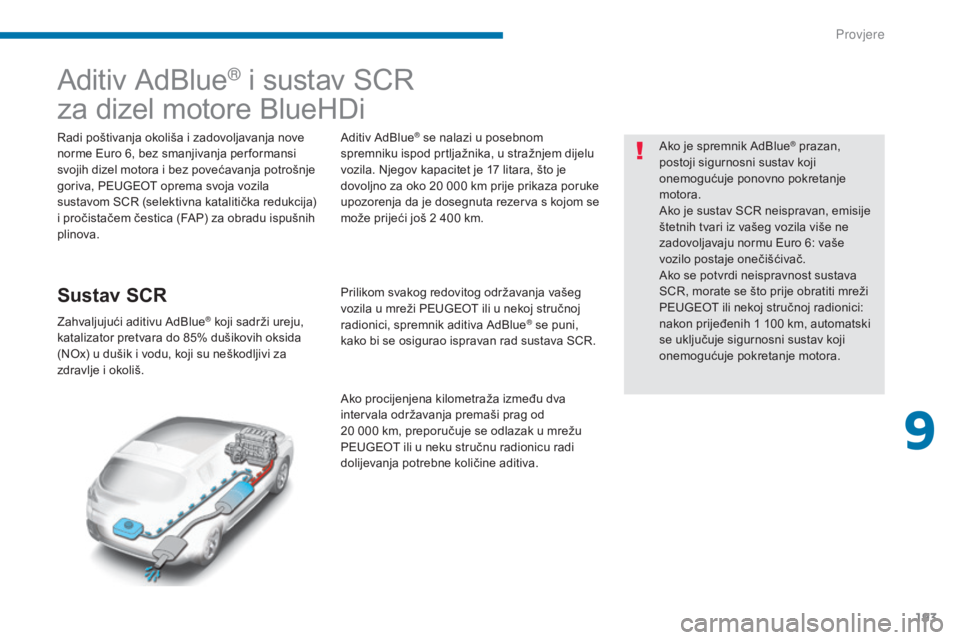

Aditiv AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, PEUGEOT oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući aditivu AdBlue® koji sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. Aditiv AdBlue
® se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17
litara, što je
dovoljno za oko 20
000 km prije prikaza poruke
upozorenja da je dosegnuta rezerva s kojom se
može prijeći još 2
400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži PEUGEOT ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između dva
intervala održavanja premaši prag od
20

000

km, preporučuje se odlazak u mrežu
PEUGEOT ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
PEUGEOT ili nekoj stručnoj radionici:
nakon prijeđenih 1

100

km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
9
Provjere

194
3008_hr_Chap09_verifications_ed01-2015

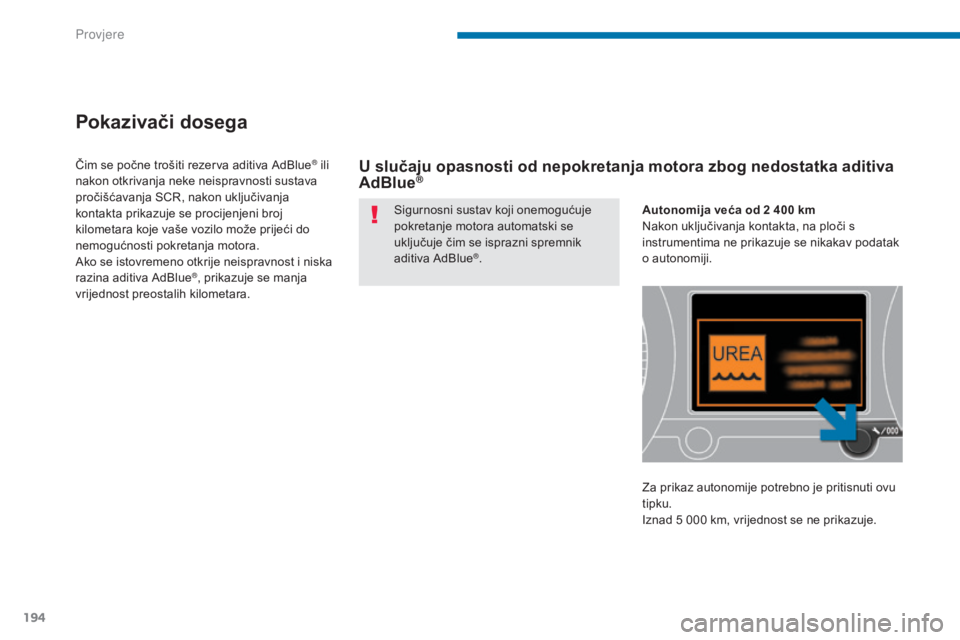

Pokazivači dosega
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
®.
Čim se počne trošiti rezerva aditiva AdBlue
® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara. Autonomija veća od 2
400 km
Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji.
Za prikaz autonomije potrebno je pritisnuti ovu
tipku.
Iznad 5
000 km, vrijednost se ne prikazuje.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva
AdBlue®
Provjere

195
3008_hr_Chap09_verifications_ed01-2015

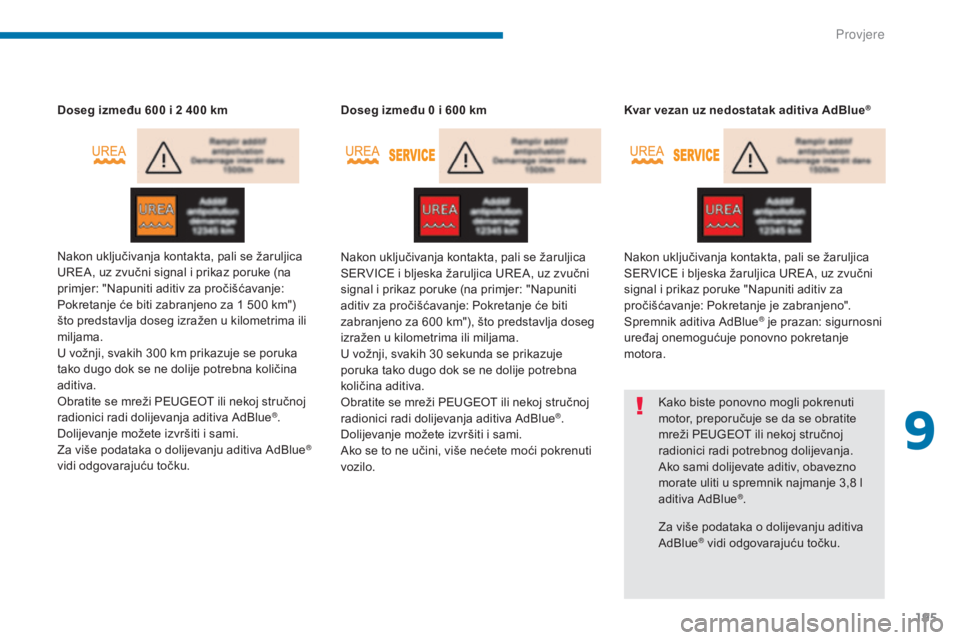

Doseg između 600 i 2 400 km
N akon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1
500 km")
što predstavlja doseg izražen u kilometrima ili
miljama.
U vožnji, svakih 300
km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Za više podataka o dolijevanju aditiva AdBlue
®
vidi odgovarajuću točku. Doseg između 0
i 600 km
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja doseg
izražen u kilometrima ili miljama.
U vožnji, svakih 30 sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Ako se to ne učini, više nećete moći pokrenuti
vozilo. Kvar vezan uz nedostatak aditiva AdBlue
®
Za više podataka o dolijevanju aditiva
AdBlue® vidi odgovarajuću točku.
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži PEUGEOT ili nekoj stručnoj
radionici radi potrebnog dolijevanja.
Ako sami dolijevate aditiv, obavezno
morate uliti u spremnik najmanje 3,8
l
aditiva AdBlue
®.
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
® je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora.
9
Provjere

196
3008_hr_Chap09_verifications_ed01-2015

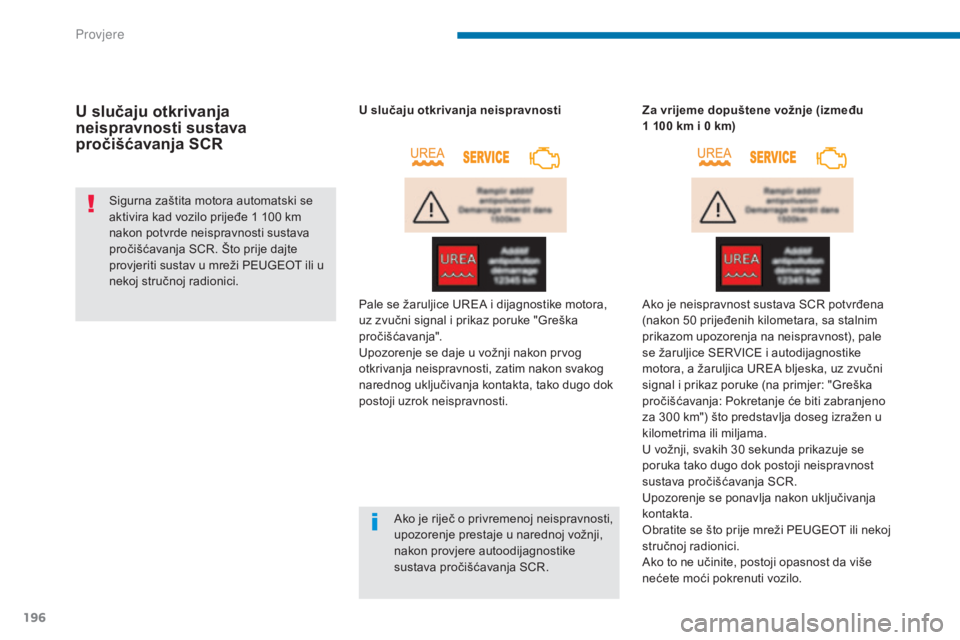

U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sigurna zaštita motora automatski se
aktivira kad vozilo prijeđe 1 100 km
nakon potvrde neispravnosti sustava
pročišćavanja SCR. Što prije dajte
provjeriti sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici. U slučaju otkrivanja neispravnosti
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere autoodijagnostike
sustava pročišćavanja SCR. Za vrijeme dopuštene vožnje (između
1
100 km i 0 km)
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno
za 300
km") što predstavlja doseg izražen u
kilometrima ili miljama.
U vožnji, svakih 30
sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo.
P

197
3008_hr_Chap09_verifications_ed01-2015

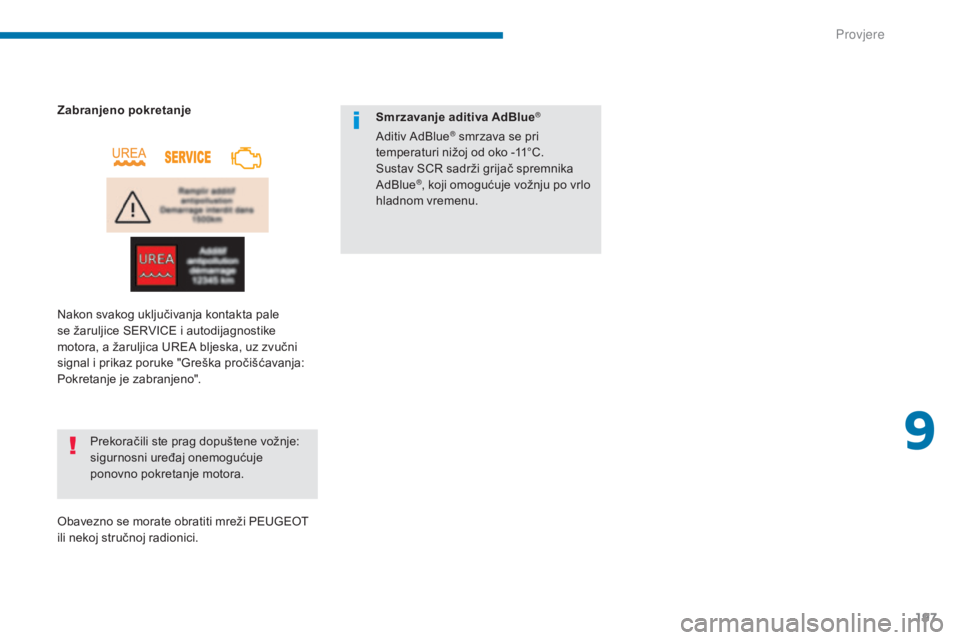

Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje
ponovno pokretanje motora.
Zabranjeno pokretanje
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno".
Smrzavanje aditiva AdBlue
®
Obavezno se morate obratiti mreži PEUGEOT
ili nekoj stručnoj radionici. Aditiv AdBlue
® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
9
Provjere

198
3008_hr_Chap09_verifications_ed01-2015

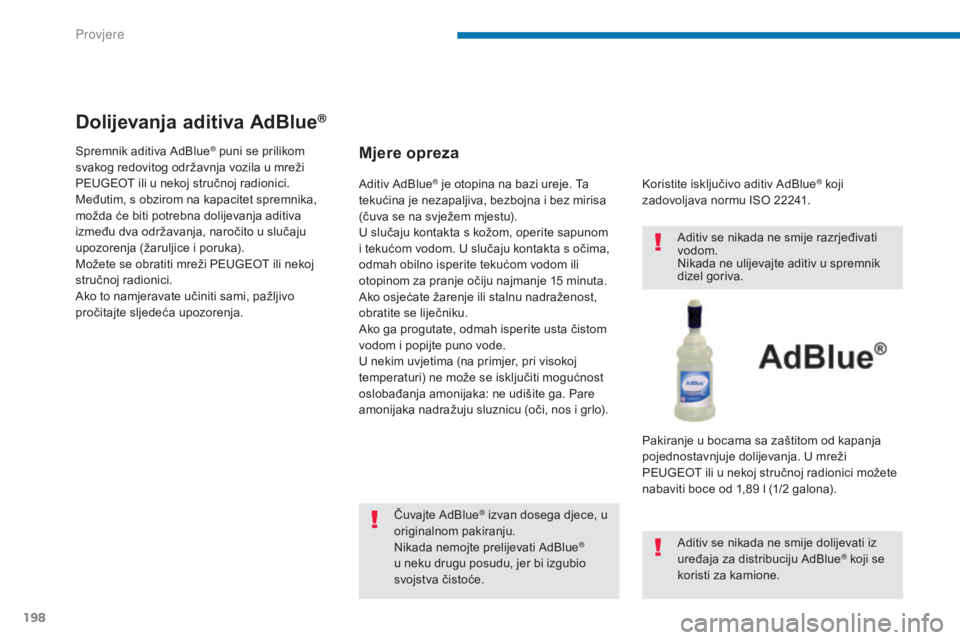

Dolijevanja aditiva AdBlue®
Mjere opreza
Čuvajte AdBlue® izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće. Koristite isključivo aditiv AdBlue
® koji
zadovoljava normu ISO 22241.
Aditiv AdBlue® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15
minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo). Aditiv se nikada ne smije razrjeđivati
vodom.
Nikada ne ulijevajte aditiv u spremnik
dizel goriva.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
PEUGEOT ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89
l (1/2 galona).
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue
® koji se
koristi za kamione.
Spremnik aditiva AdBlue
® puni se prilikom
svakog redovitog održavnja vozila u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.
Provjere
