PEUGEOT 3008 2016 Bruksanvisningar (in Swedish)

219
3008_sv_Chap10_infos-pratiques_ed01-2015

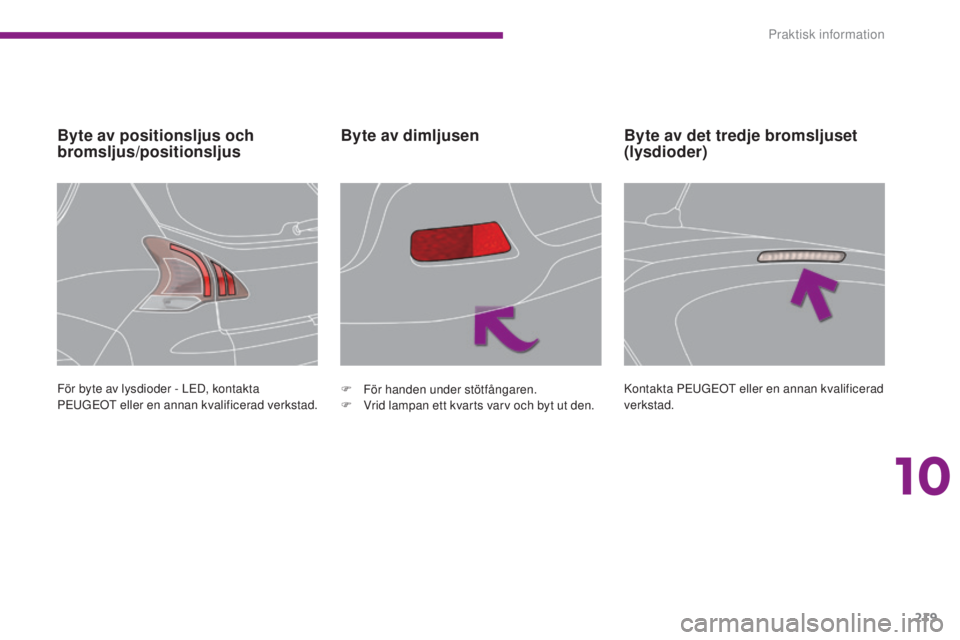

Byte av positionsljus och
bromsljus/positionsljusByte av dimljusen
För byte av lysdioder - LED, kontakta
PEUGEOT eller en annan kvalificerad verkstad. F
F ör handen under stötfångaren.
F

V
rid lampan ett kvarts varv och byt ut den.
Byte av det tredje bromsljuset
(lysdioder)
Kontakta PEUGEOT eller en annan kvalificerad
verkstad.
10
Praktisk information

220
3008_sv_Chap10_infos-pratiques_ed01-2015

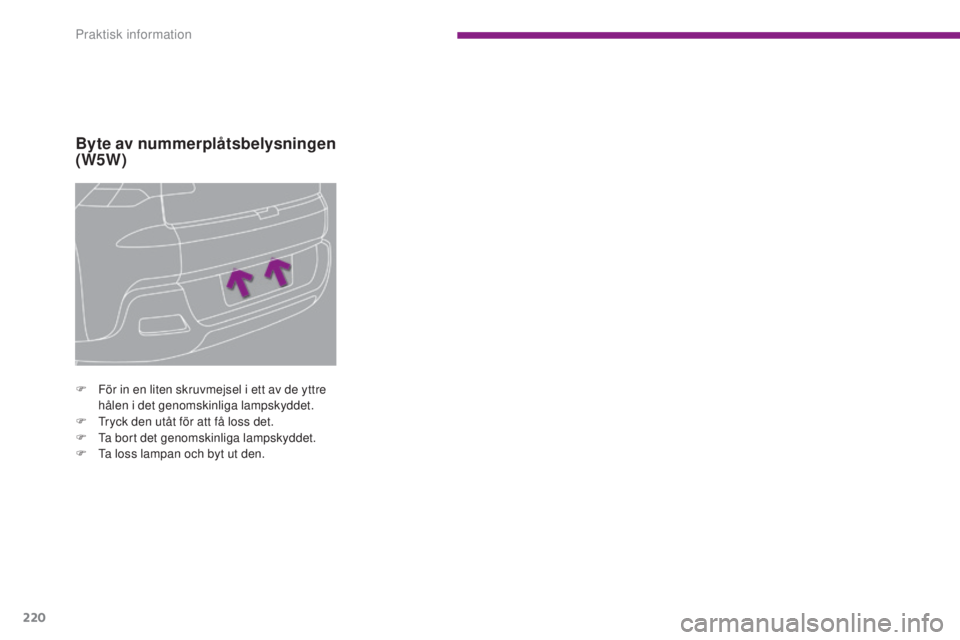

Byte av nummerplåtsbelysningen
(W5W)
F För in en liten skruvmejsel i ett av de yttre hålen i det genomskinliga lampskyddet.
F

T
ryck den utåt för att få loss det.
F

T
a bort det genomskinliga lampskyddet.
F

T
a loss lampan och byt ut den.
Praktisk information

221
3008_sv_Chap10_infos-pratiques_ed01-2015

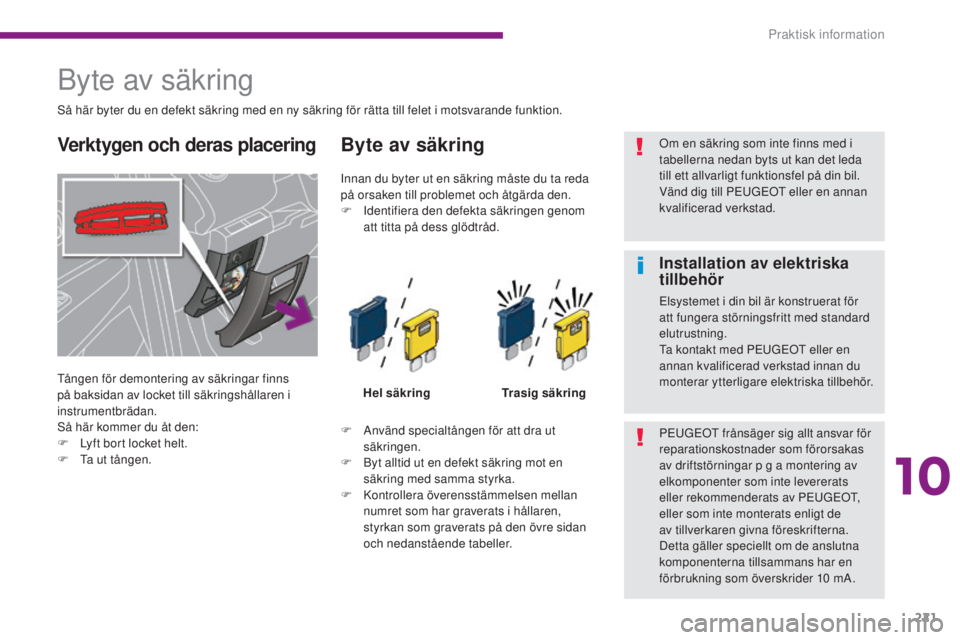

Byte av säkring
Tången för demontering av säkringar finns
på baksidan av locket till säkringshållaren i
instrumentbrädan.
Så här kommer du åt den:
F
L
yft bort locket helt.
F

T
a ut tången.
Byte av säkring
Hel säkring Trasig säkring
F

A
nvänd specialtången för att dra ut
säkringen.
F

B
yt alltid ut en defekt säkring mot en
säkring med samma styrka.
F

K
ontrollera överensstämmelsen mellan
numret som har graverats i hållaren,
styrkan som graverats på den övre sidan
och nedanstående tabeller.
Innan du byter ut en säkring måste du ta reda
på orsaken till problemet och åtgärda den.
F

I
dentifiera den defekta säkringen genom
att titta på dess glödtråd.
Så här byter du en defekt säkring med en ny säkring för rätta till felet i motsvarande funktion.
Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda
till ett allvarligt funktionsfel på din bil.
Vänd dig till PEUGEOT eller en annan
kvalificerad verkstad.
PEUGEOT frånsäger sig allt ansvar för
reparationskostnader som förorsakas
av driftstörningar p g a montering av
elkomponenter som inte levererats
eller rekommenderats av PEUGEOT,
eller som inte monterats enligt de
av tillverkaren givna föreskrifterna.
Detta gäller speciellt om de anslutna
komponenterna tillsammans har en
förbrukning som överskrider 10
mA.
Verktygen och deras placering
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för
att fungera störningsfritt med standard
elutrustning.
Ta kontakt med PEUGEOT eller en
annan kvalificerad verkstad innan du
monterar ytterligare elektriska tillbehör.
10
Praktisk information

222
3008_sv_Chap10_infos-pratiques_ed01-2015

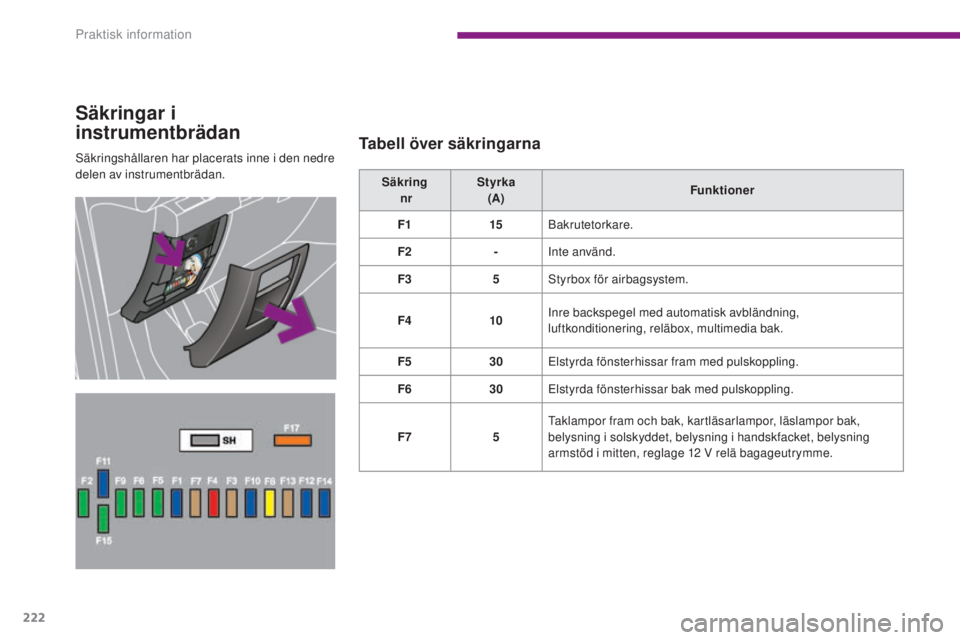

Säkringshållaren har placerats inne i den nedre
delen av instrumentbrädan.
Säkringar i
instrumentbrädan
Tabell över säkringarna
Säkring
nr Styrka
(A) Funktioner
F1 15Bakrutetorkare.
F2 -Inte använd.
F3 5Styrbox för airbagsystem.
F4 10Inre backspegel med automatisk avbländning,
luftkonditionering, reläbox, multimedia bak.
F5 30Elstyrda fönsterhissar fram med pulskoppling.
F6 30Elstyrda fönsterhissar bak med pulskoppling.
F7 5Taklampor fram och bak, kartläsarlampor, läslampor bak,
belysning i solskyddet, belysning i handskfacket, belysning
armstöd i mitten, reglage 12
V relä bagageutrymme.
Praktisk information

223
3008_sv_Chap10_infos-pratiques_ed01-2015
För att komma åt säkringarna
F Se avsnittet " Verktygen och deras placering". Säkring
nr Styrka
(A) Funktioner
F8 20Bilradio, radiotelefon, CD-växlare, flerfunktionsdisplay,
detektering av lågt däcktryck, larmsiren, styrbox för larm,
styrbox telematik.
F9 3012
V uttag fram, cigarettändare, 12 V uttag bak.
F10 15Reglage under ratten.
F11 15Rattlåskontakt med svag ström.
F12 15Närvaro av släp, regn-/ljussensor, strömförsörjning till
säkringarna F32, F34, F35.
F13 5Styrbox för motor, styrbox för airbagsystem.
F14 15Instrumenttavla, display, strömförsörjning till säkringen F33.
F15 30Lås och spärrlås.
F17 40Avfrostning av bakruta, strömförsörjning till säkringen F30.
10
Praktisk information

224
3008_sv_Chap10_infos-pratiques_ed01-2015

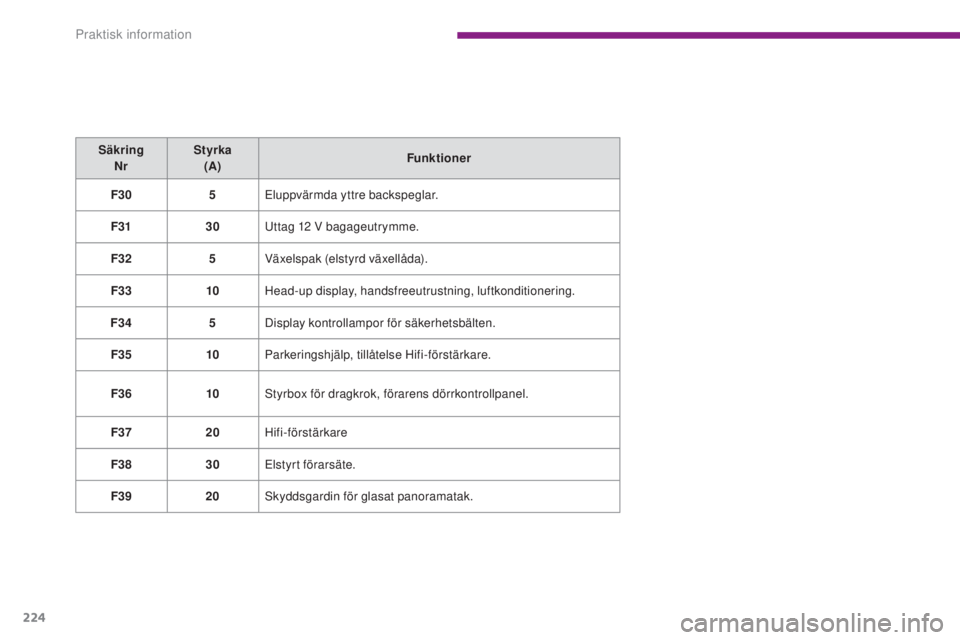

Säkring Nr Styrka
(A) Funktioner
F30 5Eluppvärmda yttre backspeglar.
F31 30Uttag 12


V bagageutrymme.
F32 5Växelspak (elstyrd växellåda).
F33 10Head-up display, handsfreeutrustning, luftkonditionering.
F34 5Display kontrollampor för säkerhetsbälten.
F35 10Parkeringshjälp, tillåtelse Hifi-förstärkare.
F36 10Styrbox för dragkrok, förarens dörrkontrollpanel.
F37 20Hifi-förstärkare
F38 30Elstyrt förarsäte.
F39 20Skyddsgardin för glasat panoramatak.
Praktisk information

225
3008_sv_Chap10_infos-pratiques_ed01-2015

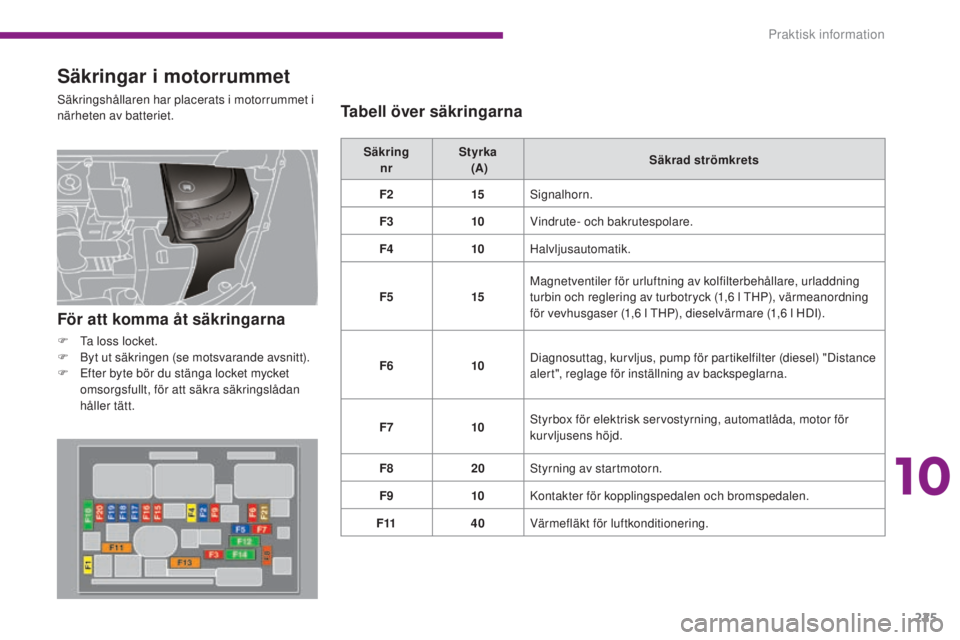

Säkringar i motorrummet
Säkringshållaren har placerats i motorrummet i
närheten av batteriet.Säkringnr Styrka
(A) Säkrad strömkrets
F2 15Signalhorn.
F3 10Vindrute- och bakrutespolare.
F4 10Halvljusautomatik.
F5 15Magnetventiler för urluftning av kolfilterbehållare, urladdning
turbin och reglering av turbotryck (1,6
l THP), värmeanordning
för vevhusgaser (1,6
l THP), dieselvärmare (1,6 l HDI).
F6 10Diagnosuttag, kurvljus, pump för partikelfilter (diesel) "Distance
alert", reglage för inställning av backspeglarna.
F7 10Styrbox för elektrisk servostyrning, automatlåda, motor för
kurvljusens höjd.
F8 20Styrning av startmotorn.
F9 10Kontakter för kopplingspedalen och bromspedalen.
F11 40Värmefläkt för luftkonditionering.
För att komma åt säkringarna
F Ta loss locket.
F
B yt ut säkringen (se motsvarande avsnitt).
F

E
fter byte bör du stänga locket mycket
omsorgsfullt, för att säkra säkringslådan
håller tätt.
Tabell över säkringarna
10
Praktisk information

226
3008_sv_Chap10_infos-pratiques_ed01-2015
Säkringnr Styrka
(A) Funktioner
F12 30Låg / hög hastighet för vindrutetorkaren.
F14 30Luftpump.
F15 10Helljus, höger.
F16 10Helljus, vänster.
F17 15Halvljus vänster.
F18 15Halvljus höger.
Praktisk information

227
3008_sv_Chap10_infos-pratiques_ed01-2015
Säkringnr Styrka
(A) Funktioner
F2 5Tvåfunktionskontakt för broms.
F3 5Styrbox batteriladdning.
F4 25Magnetventiler ABS/CDS.
F6 15Elstyrd / automatisk växellåda.

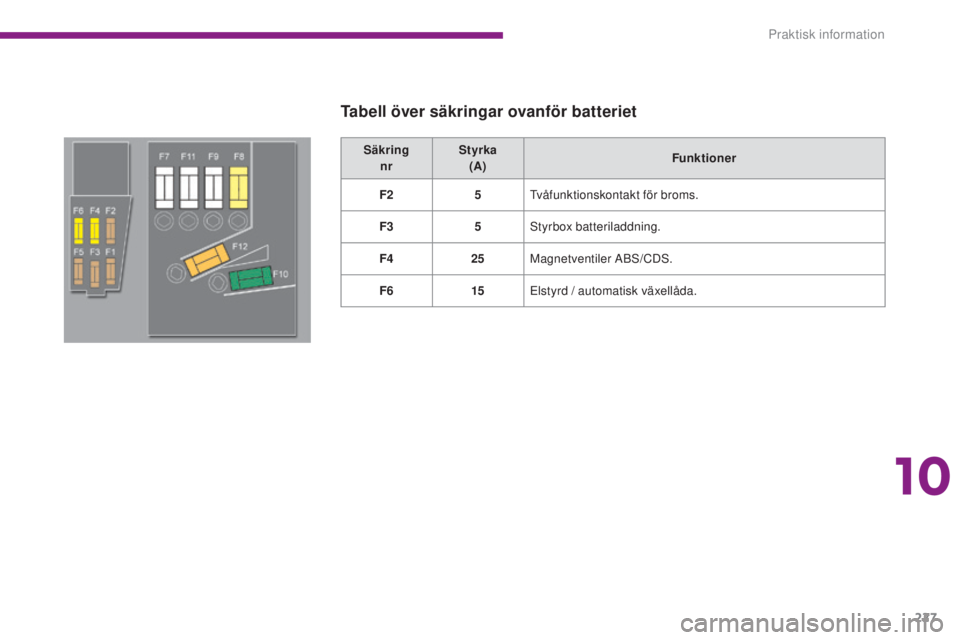

Tabell över säkringar ovanför batteriet
10
Praktisk information

228
3008_sv_Chap10_infos-pratiques_ed01-2015

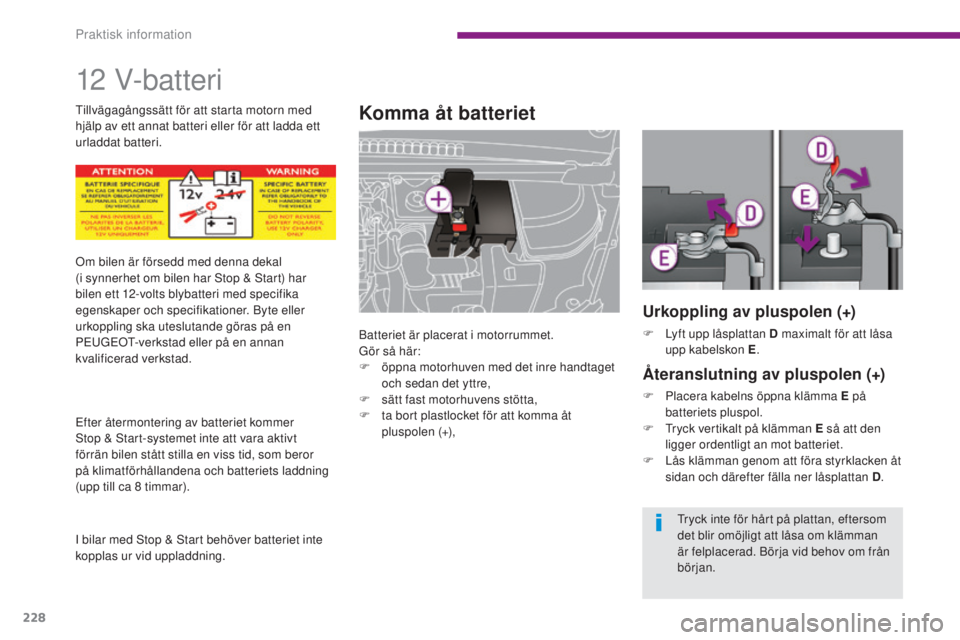

12 V-batteri
Komma åt batteriet
Batteriet är placerat i motorrummet.
Gör så här:
F

ö
ppna motorhuven med det inre handtaget
och sedan det yttre,
F

s
ätt fast motorhuvens stötta,
F

t
a bort plastlocket för att komma åt
pluspolen (+),
Om bilen är försedd med denna dekal
(i synnerhet om bilen har Stop & Start) har
bilen ett 12-volts blybatteri med specifika
egenskaper och specifikationer. Byte eller
urkoppling ska uteslutande göras på en
PEUGEOT-verkstad eller på en annan
kvalificerad verkstad.
Efter återmontering av batteriet kommer
Stop & Start-systemet inte att vara aktivt
förrän bilen stått stilla en viss tid, som beror
på klimatförhållandena och batteriets laddning
(upp till ca 8

timmar).
I bilar med Stop & Start behöver batteriet inte
kopplas ur vid uppladdning. Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.
Urkoppling av pluspolen (+)
F Lyft upp låsplattan D maximalt för att låsa upp kabelskon E .
Återanslutning av pluspolen (+)
F Placera kabelns öppna klämma E på
batteriets pluspol.
F

T
ryck vertikalt på klämman E så att den
ligger ordentligt an mot batteriet.
F

L
ås klämman genom att föra styrklacken åt
sidan och därefter fälla ner låsplattan D .
Tryck inte för hårt på plattan, eftersom
det blir omöjligt att låsa om klämman
är felplacerad. Börja vid behov om från
början.
Praktisk information
