PEUGEOT 3008 2017 Betriebsanleitungen (in German)

269
3008-2_de_Chap06_conduite_ed01-2016
VisioPark 2
Das Fahrzeug ver fügt vorne über eine Kamera im
Kühlergriff und hinten über eine Kamera in der Nähe
des Schalters der Heckklappe.
Mithilfe dieser Kamera kann das System die
unmittelbare Umgebung des Fahrzeugs auf dem
Touchscreen anzeigen, indem es Ansichten hinter
dem Fahrzeug anbietet (Rückansicht), wenn der
Rückwär tsgang eingelegt ist, und Ansichten vor dem
Fahrzeug (Vorderansicht), wenn der Leerlauf oder ein
Gang eingelegt ist.
Rückansicht
Die Funktion wird automatisch bei Einlegen des
Rückwärtsgangs aktiviert.
Die Funktion wird deaktiviert:
-
a
utomatisch bei einer Geschwindigkeit von mehr
als 10
km/h,
-

b
ei Verlassen des Rückwär tsgangs (das Bild der
Rückansicht macht für etwa 7
Sekunden Platz für
die Vorderansicht).
-

d
urch Drücken auf das rote Kreuz in der oberen
linken Ecke des Touchscreens. Im Fall des Anbringens eines Anhängers
oder eines Fahrradträgers an der
Anhängerkupplung, wird der Bereich hinter
dem Fahrzeugs auf der Draufsicht schwarz.
Die Rekonstruktion der Umgebung wird nur
von der Kamera vorne gewährleistet.
6
Fahrbetrieb

270
3008-2_de_Chap06_conduite_ed01-2016

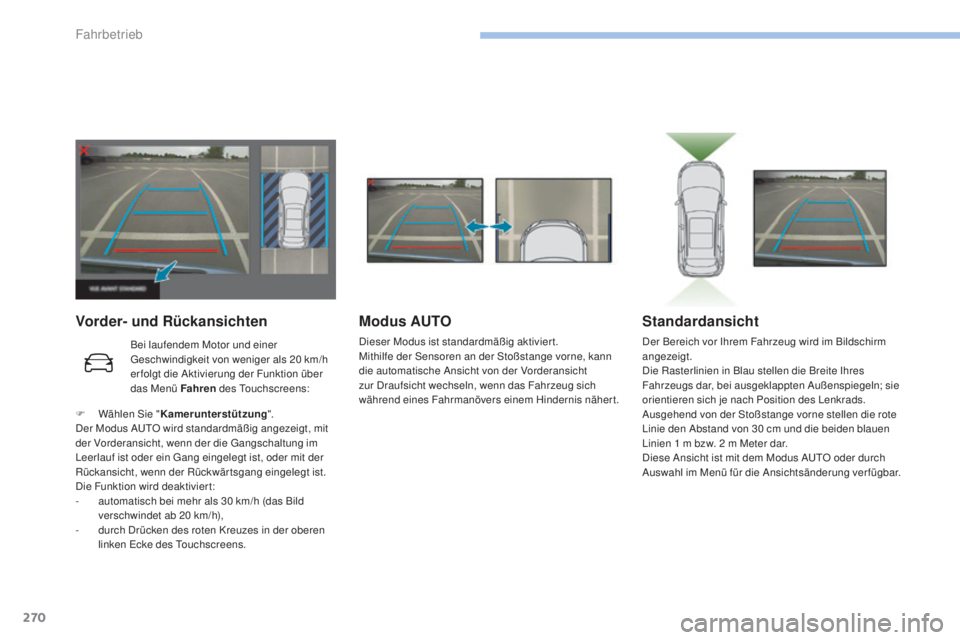

Vorder- und RückansichtenModus AUTO
Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren an der Stoßstange vorne, kann
die automatische Ansicht von der Vorderansicht
zur Draufsicht wechseln, wenn das Fahrzeug sich
während eines Fahrmanövers einem Hindernis nähert.
Standardansicht
Der Bereich vor Ihrem Fahrzeug wird im Bildschirm
angezeigt.
Die Rasterlinien in Blau stellen die Breite Ihres
Fahrzeugs dar, bei ausgeklappten Außenspiegeln; sie
orientieren sich je nach Position des Lenkrads.
Ausgehend von der Stoßstange vorne stellen die rote
Linie den Abstand von 30 cm und die beiden blauen
Linien 1 m bzw. 2 m Meter dar.
Diese Ansicht ist mit dem Modus AUTO oder durch
Auswahl im Menü für die Ansichtsänderung ver fügbar.
Bei laufendem Motor und einer
Geschwindigkeit von weniger als 20 km/h
er folgt die Aktivierung der Funktion über
das Menü Fahren
des Touchscreens:
F

W

ählen Sie " Kamerunterstützung ".
Der Modus AUTO wird standardmäßig angezeigt, mit
der Vorderansicht, wenn der die Gangschaltung im
Leerlauf ist oder ein Gang eingelegt ist, oder mit der
Rückansicht, wenn der Rückwärtsgang eingelegt ist.
Die Funktion wird deaktiviert:
-

a

utomatisch bei mehr als 30

km/h (das Bild
verschwindet ab 20

km/h),
-

d

urch Drücken des roten Kreuzes in der oberen
linken Ecke des Touchscreens.
Fahrbetrieb

271
3008-2_de_Chap06_conduite_ed01-2016

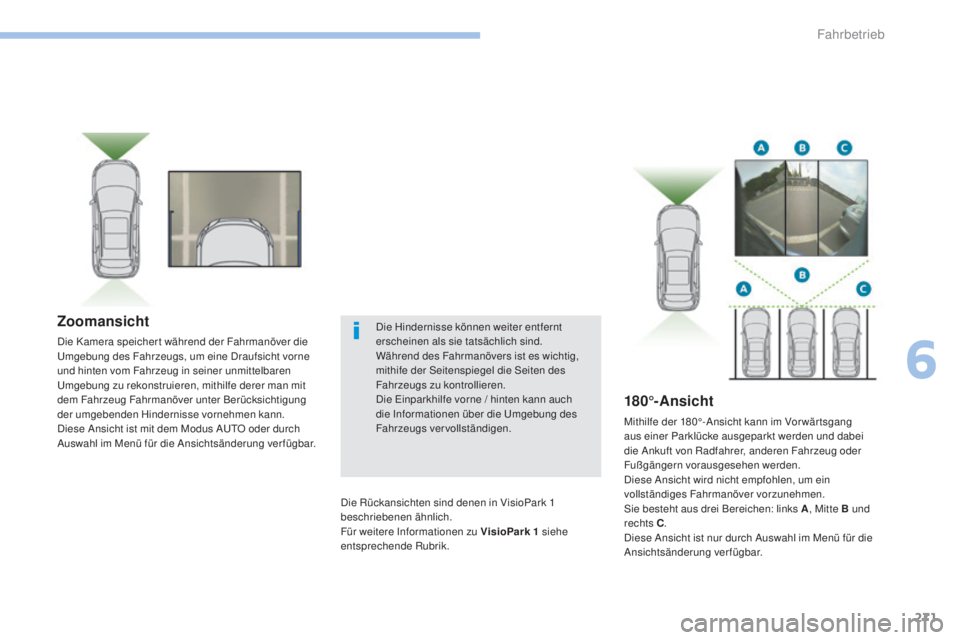

Zoomansicht
Die Kamera speichert während der Fahrmanöver die
Umgebung des Fahrzeugs, um eine Draufsicht vorne
und hinten vom Fahrzeug in seiner unmittelbaren
Umgebung zu rekonstruieren, mithilfe derer man mit
dem Fahrzeug Fahrmanöver unter Berücksichtigung
der umgebenden Hindernisse vornehmen kann.
Diese Ansicht ist mit dem Modus AUTO oder durch
Auswahl im Menü für die Ansichtsänderung ver fügbar.
180°-Ansicht
Mithilfe der 180°-Ansicht kann im Vor wär tsgang
aus einer Parklücke ausgeparkt werden und dabei
die Ankuft von Radfahrer, anderen Fahrzeug oder
Fußgängern vorausgesehen werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie besteht aus drei Bereichen: links A, Mitte B und
rechts C .
Diese Ansicht ist nur durch Auswahl im Menü für die
Ansichtsänderung verfügbar.
Die Rückansichten sind denen in VisioPark 1
beschriebenen ähnlich.
Für weitere Informationen zu VisioPark
1 siehe
entsprechende Rubrik. Die Hindernisse können weiter entfernt
erscheinen als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithife der Seitenspiegel die Seiten des
Fahrzeugs zu kontrollieren.
Die Einparkhilfe vorne / hinten kann auch
die Informationen über die Umgebung des
Fahrzeugs vervollständigen.
6
Fahrbetrieb

272
3008-2_de_Chap06_conduite_ed01-2016

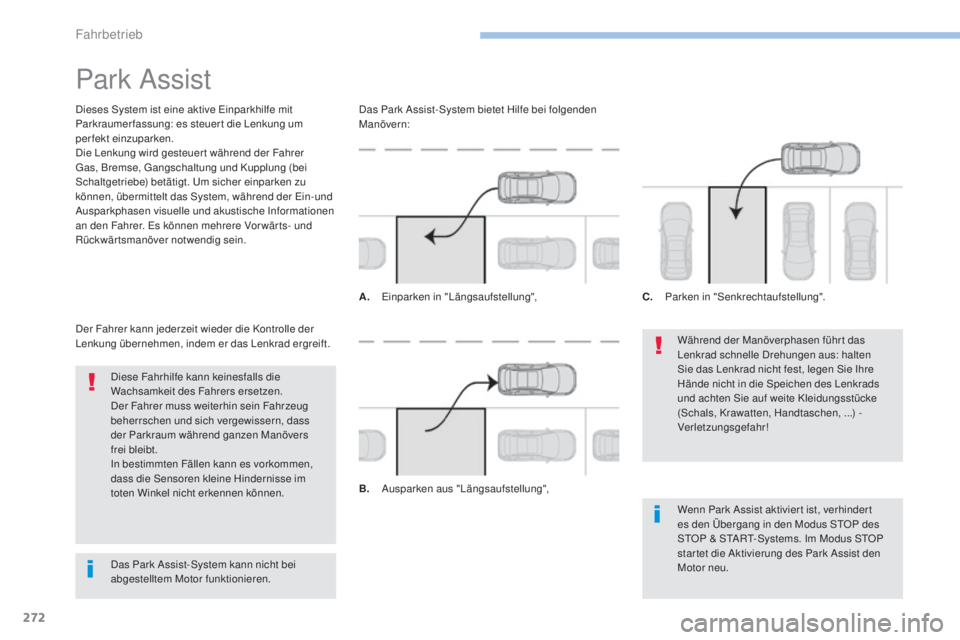

Park Assist
Dieses System ist eine aktive Einparkhilfe mit
Parkraumer fassung: es steuer t die Lenkung um
perfekt einzuparken.
Die Lenkung wird gesteuer t während der Fahrer
Gas, Bremse, Gangschaltung und Kupplung (bei
Schaltgetriebe) betätigt. Um sicher einparken zu
können, übermittelt das System, während der Ein-und
Ausparkphasen visuelle und akustische Informationen
an den Fahrer. Es können mehrere Vor wär ts- und
Rückwärtsmanöver notwendig sein.Während der Manöverphasen führt das
Lenkrad schnelle Drehungen aus: halten
Sie das Lenkrad nicht fest, legen Sie Ihre
Hände nicht in die Speichen des Lenkrads
und achten Sie auf weite Kleidungsstücke
(Schals, Krawatten, Handtaschen, ...) -
Verletzungsgefahr!
Wenn Park Assist aktiviert ist, verhindert
es den Übergang in den Modus STOP des
STOP & START-Systems. Im Modus STOP
star tet die Aktivierung des Park Assist den
Motor neu.
Diese Fahrhilfe kann keinesfalls die
Wachsamkeit des Fahrers ersetzen.
Der Fahrer muss weiterhin sein Fahrzeug
beherrschen und sich vergewissern, dass
der Parkraum während ganzen Manövers
frei bleibt.
In bestimmten Fällen kann es vorkommen,
dass die Sensoren kleine Hindernisse im
toten Winkel nicht erkennen können.
Der Fahrer kann jederzeit wieder die Kontrolle der
Lenkung übernehmen, indem er das Lenkrad ergreift. Das Park Assist-System bietet Hilfe bei folgenden
Manövern:
A.
E

inparken in "Längsaufstellung",
B.
A

usparken aus "Längsaufstellung",C.
P

arken in "Senkrechtaufstellung".
Das Park Assist-System kann nicht bei
abgestelltem Motor funktionieren.
Fahrbetrieb

273
3008-2_de_Chap06_conduite_ed01-2016

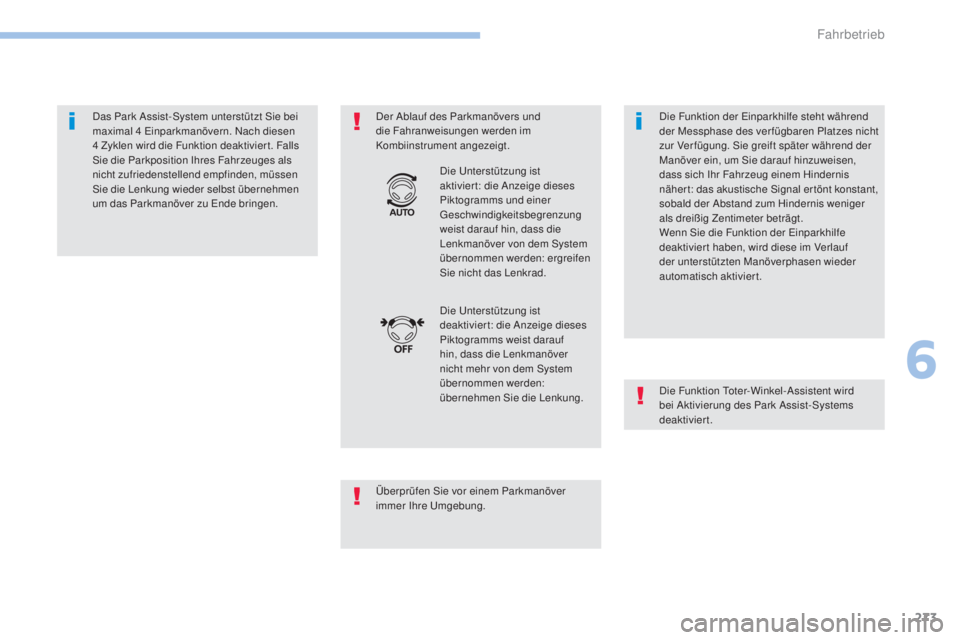

Das Park Assist-System unterstützt Sie bei
maximal 4 Einparkmanövern. Nach diesen
4
Zyklen wird die Funktion deaktivier t. Falls
Sie die Parkposition Ihres Fahrzeuges als
nicht zufriedenstellend empfinden, müssen
Sie die Lenkung wieder selbst übernehmen
um das Parkmanöver zu Ende bringen. Der Ablauf des Parkmanövers und
die Fahranweisungen werden im
Kombiinstrument angezeigt.
Überprüfen Sie vor einem Parkmanöver
immer Ihre Umgebung.Die Unterstützung ist
deaktiviert: die Anzeige dieses
Piktogramms weist darauf
hin, dass die Lenkmanöver
nicht mehr von dem System
übernommen werden:
übernehmen Sie die Lenkung. Die Unterstützung ist
aktiviert: die Anzeige dieses
Piktogramms und einer
Geschwindigkeitsbegrenzung
weist darauf hin, dass die
Lenkmanöver von dem System
übernommen werden: ergreifen
Sie nicht das Lenkrad.
Die Funktion der Einparkhilfe steht während
der Messphase des ver fügbaren Platzes nicht
zur Ver fügung. Sie greift später während der
Manöver ein, um Sie darauf hinzuweisen,
dass sich Ihr Fahrzeug einem Hindernis
nähert: das akustische Signal ertönt konstant,
sobald der Abstand zum Hindernis weniger
als dreißig Zentimeter beträgt.
Wenn Sie die Funktion der Einparkhilfe
deaktivier t haben, wird diese im Verlauf
der unterstützten Manöverphasen wieder
automatisch aktiviert.
Die Funktion Toter-Winkel-Assistent wird
bei Aktivierung des Park Assist-Systems
deaktiviert.
6
Fahrbetrieb

274
3008-2_de_Chap06_conduite_ed01-2016

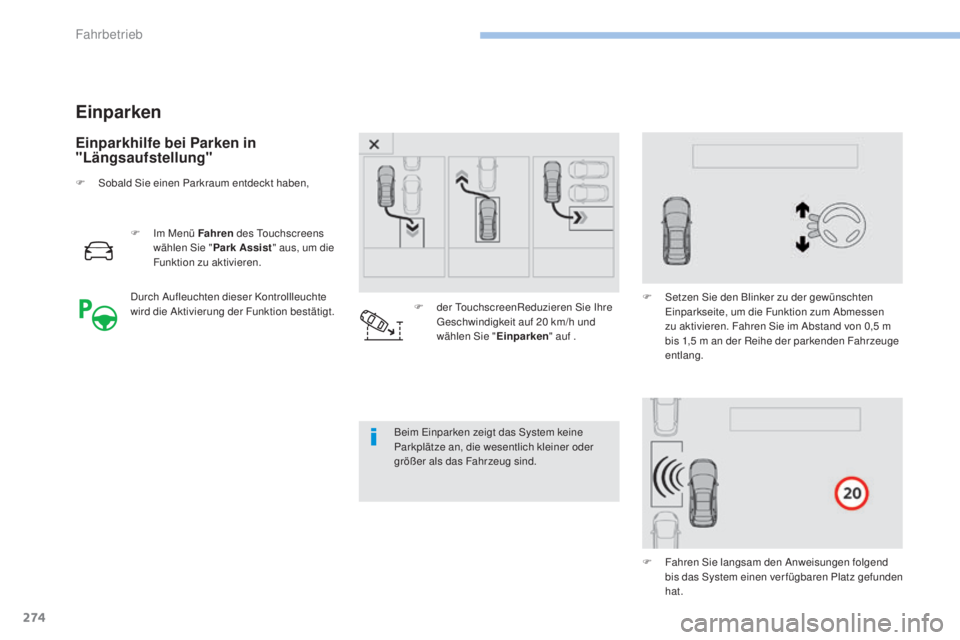

Einparken
Einparkhilfe bei Parken in
"Längsaufstellung"
F Im Menü Fahren des Touchscreens
wählen Sie " Park Assist" aus, um die
Funktion zu aktivieren.
Beim Einparken zeigt das System keine
Parkplätze an, die wesentlich kleiner oder
größer als das Fahrzeug sind.
Durch Aufleuchten dieser Kontrollleuchte
wird die Aktivierung der Funktion bestätigt.
F

d
er TouchscreenReduzieren Sie Ihre
Geschwindigkeit auf 20 km/h und
wählen Sie " Einparken" auf . F

S
etzen Sie den Blinker zu der gewünschten
Einparkseite, um die Funktion zum Abmessen
zu aktivieren. Fahren Sie im Abstand von 0,5
m
bis 1,5
m an der Reihe der parkenden Fahrzeuge
entlang.
F

F
ahren Sie langsam den Anweisungen folgend
bis das System einen verfügbaren Platz gefunden
hat.
F

S

obald Sie einen Parkraum entdeckt haben,
Fahrbetrieb

275
3008-2_de_Chap06_conduite_ed01-2016

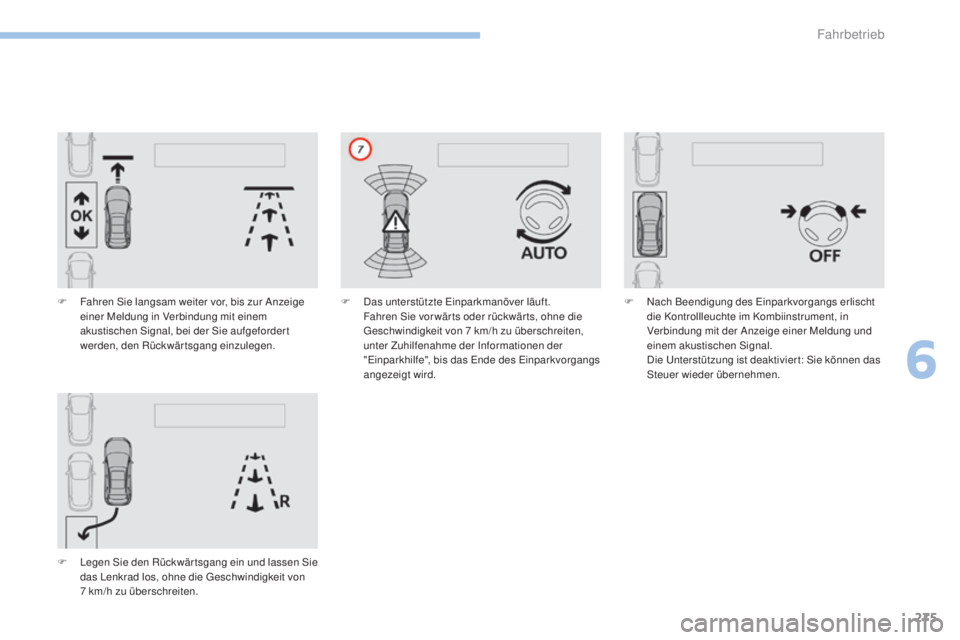

F Fahren Sie langsam weiter vor, bis zur Anzeige einer Meldung in Verbindung mit einem
akustischen Signal, bei der Sie aufgefordert
werden, den Rückwärtsgang einzulegen.
F

L
egen Sie den Rückwär tsgang ein und lassen Sie
das Lenkrad los, ohne die Geschwindigkeit von
7
km/h zu überschreiten. F
D as unterstützte Einparkmanöver läuft. F
ahren Sie vor wär ts oder rückwär ts, ohne die
Geschwindigkeit von 7
km/h zu überschreiten,
unter Zuhilfenahme der Informationen der
"Einparkhilfe", bis das Ende des Einparkvorgangs
angezeigt wird. F
N ach Beendigung des Einparkvorgangs erlischt
die Kontrollleuchte im Kombiinstrument, in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal.
D

ie Unterstützung ist deaktivier t: Sie können das
Steuer wieder übernehmen.
6
Fahrbetrieb

276
3008-2_de_Chap06_conduite_ed01-2016

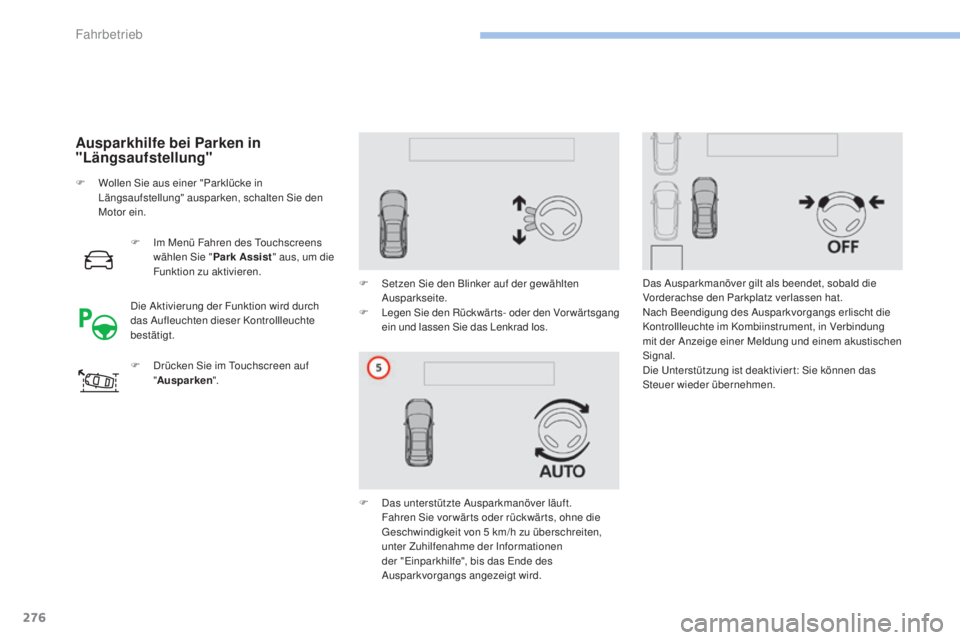

Ausparkhilfe bei Parken in
"Längsaufstellung"
F Im Menü Fahren des Touchscreens wählen Sie " Park Assist" aus, um die
Funktion zu aktivieren.
F

D
rücken Sie im Touchscreen auf
" Ausparken ". F

S
etzen Sie den Blinker auf der gewählten
Ausparkseite.
F

L
egen Sie den Rückwär ts- oder den Vor wär tsgang
ein und lassen Sie das Lenkrad los.
F

D
as unterstützte Ausparkmanöver läuft.
Fahren Sie vor wär ts oder rückwär ts, ohne die
Geschwindigkeit von 5
km/h zu überschreiten,
unter Zuhilfenahme der Informationen
der "Einparkhilfe", bis das Ende des
Ausparkvorgangs angezeigt wird.
F

W

ollen Sie aus einer "Parklücke in
Längsaufstellung" ausparken, schalten Sie den
Motor ein.
Die Aktivierung der Funktion wird durch
das Aufleuchten dieser Kontrollleuchte
bestätigt. Das Ausparkmanöver gilt als beendet, sobald die
Vorderachse den Parkplatz verlassen hat.
Nach Beendigung des Ausparkvorgangs erlischt die
Kontrollleuchte im Kombiinstrument, in Verbindung
mit der Anzeige einer Meldung und einem akustischen
Signal.
Die Unterstützung ist deaktivier t: Sie können das
Steuer wieder übernehmen.
Fahrbetrieb

277
3008-2_de_Chap06_conduite_ed01-2016
F Wählen Sie im Menü Fahren des
Touchscreens " Park Assist" aus, um
die Funktion zu aktivieren.

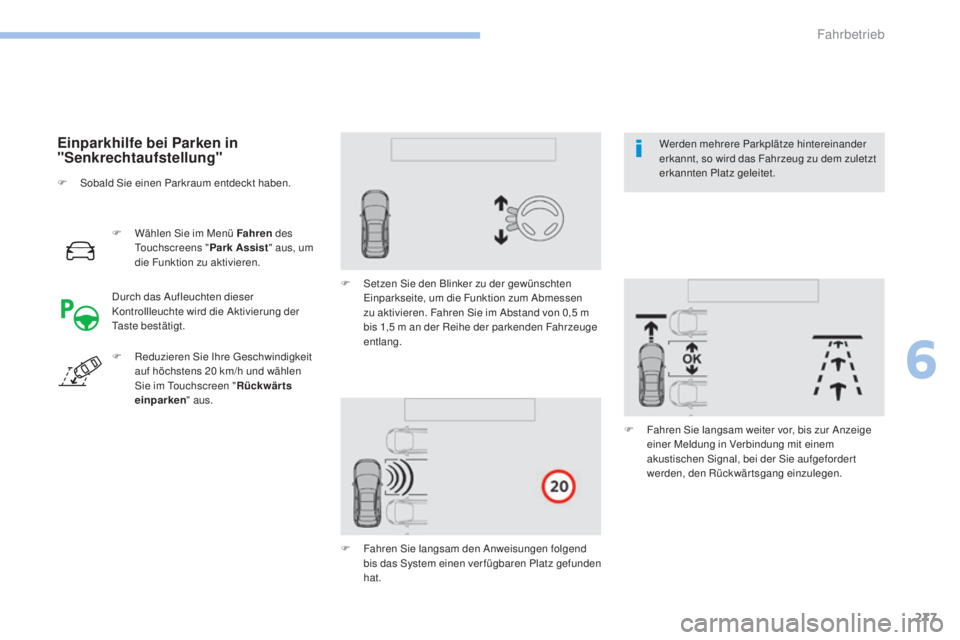

Einparkhilfe bei Parken in
"Senkrechtaufstellung"
Durch das Aufleuchten dieser
Kontrollleuchte wird die Aktivierung der
Taste bestätigt. F
S etzen Sie den Blinker zu der gewünschten
Einparkseite, um die Funktion zum Abmessen
zu aktivieren. Fahren Sie im Abstand von 0,5
m
bis 1,5
m an der Reihe der parkenden Fahrzeuge
entlang.
F

F
ahren Sie langsam weiter vor, bis zur Anzeige
einer Meldung in Verbindung mit einem
akustischen Signal, bei der Sie aufgefordert
werden, den Rückwärtsgang einzulegen.
F

R
eduzieren Sie Ihre Geschwindigkeit
auf höchstens 20 km/h und wählen
Sie im Touchscreen " Rückwärts
einparken " aus. Werden mehrere Parkplätze hintereinander
erkannt, so wird das Fahrzeug zu dem zuletzt
erkannten Platz geleitet.
F

S

obald Sie einen Parkraum entdeckt haben.
F
F
ahren Sie langsam den Anweisungen folgend
bis das System einen verfügbaren Platz gefunden
hat.
6
Fahrbetrieb

278
3008-2_de_Chap06_conduite_ed01-2016

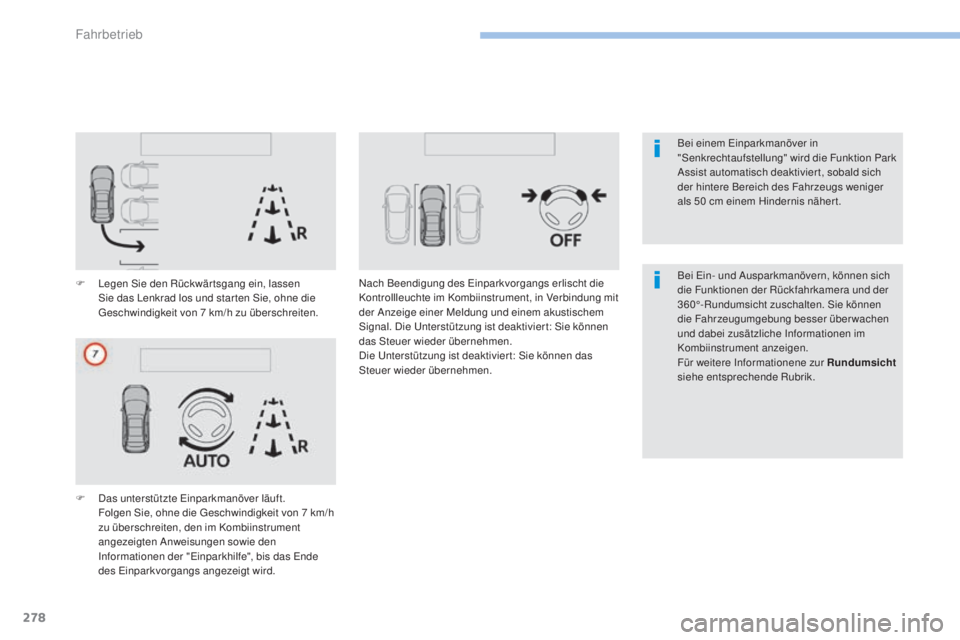

F Legen Sie den Rückwär tsgang ein, lassen Sie das Lenkrad los und star ten Sie, ohne die
Geschwindigkeit von 7
km/h zu überschreiten.
F

D
as unterstützte Einparkmanöver läuft.
F

olgen Sie, ohne die Geschwindigkeit von 7 km/h
zu überschreiten, den im Kombiinstrument
angezeigten Anweisungen sowie den
Informationen der "Einparkhilfe", bis das Ende
des Einparkvorgangs angezeigt wird. Nach Beendigung des Einparkvorgangs erlischt die
Kontrollleuchte im Kombiinstrument, in Verbindung mit
der Anzeige einer Meldung und einem akustischem
Signal. Die Unterstützung ist deaktivier t: Sie können
das Steuer wieder übernehmen.
Die Unterstützung ist deaktivier t: Sie können das
Steuer wieder übernehmen.
Bei Ein- und Ausparkmanövern, können sich
die Funktionen der Rückfahrkamera und der
360°-Rundumsicht zuschalten. Sie können
die Fahrzeugumgebung besser überwachen
und dabei zusätzliche Informationen im
Kombiinstrument anzeigen.
Für weitere Informationene zur Rundumsicht

siehe entsprechende Rubrik. Bei einem Einparkmanöver in
"Senkrechtaufstellung" wird die Funktion Park
Assist automatisch deaktivier t, sobald sich
der hintere Bereich des Fahrzeugs weniger
als 50 cm einem Hindernis näher t.
Fahrbetrieb
