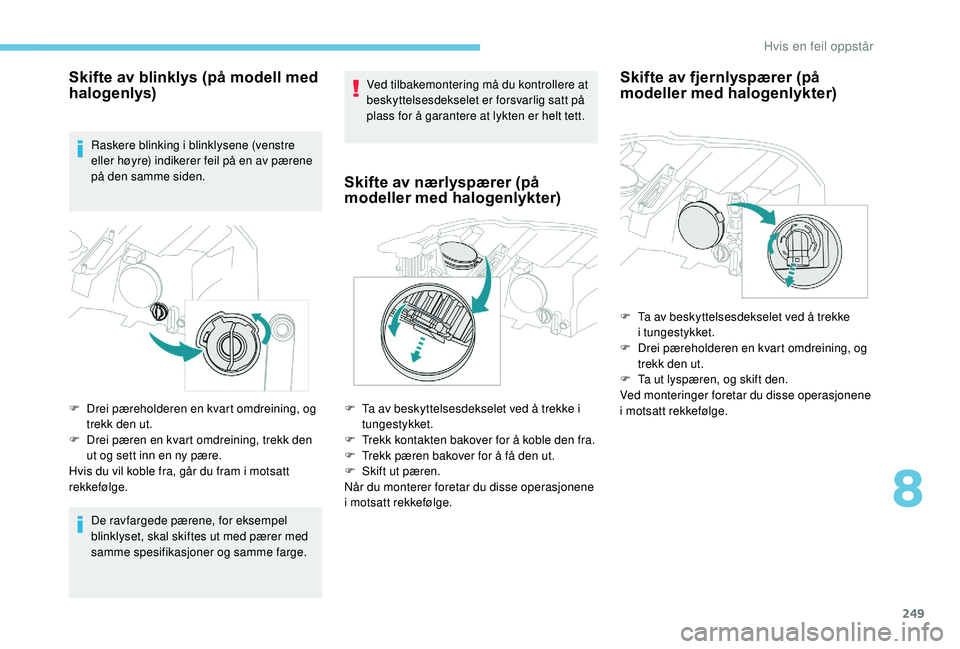

PEUGEOT 3008 2018 Instruksjoner for bruk (in Norwegian)

249
Skifte av blinklys (på modell med
halogenlys)
Raskere blinking i blinklysene (venstre
eller høyre) indikerer feil på en av pærene
på den samme siden.
F

D
rei pæreholderen en kvart omdreining, og
trekk den ut.
F

D
rei pæren en kvart omdreining, trekk den
ut og sett inn en ny pære.
Hvis du vil koble fra, går du fram i motsatt
rekkefølge.
De ravfargede pærene, for eksempel
blinklyset, skal skiftes ut med pærer med
samme spesifikasjoner og samme farge. Ved tilbakemontering må du kontrollere at
beskyttelsesdekselet er forsvarlig satt på
plass for å garantere at lykten er helt tett.
Skifte av nærlyspærer (på
modeller med halogenlykter)
F Ta av beskyttelsesdekselet ved å trekke i
tungestykket.
F

T
rekk kontakten bakover for å koble den fra.
F

T
rekk pæren bakover for å få den ut.
F

S
kift ut pæren.
Når du monterer foretar du disse operasjonene
i motsatt rekkefølge.
Skifte av fjernlyspærer (på
modeller med halogenlykter)
F Ta av beskyttelsesdekselet ved å trekke i tungestykket.
F

D
rei pæreholderen en kvart omdreining, og
trekk den ut.
F

T
a ut lyspæren, og skift den.
Ved monteringer foretar du disse operasjonene
i motsatt rekkefølge.
8

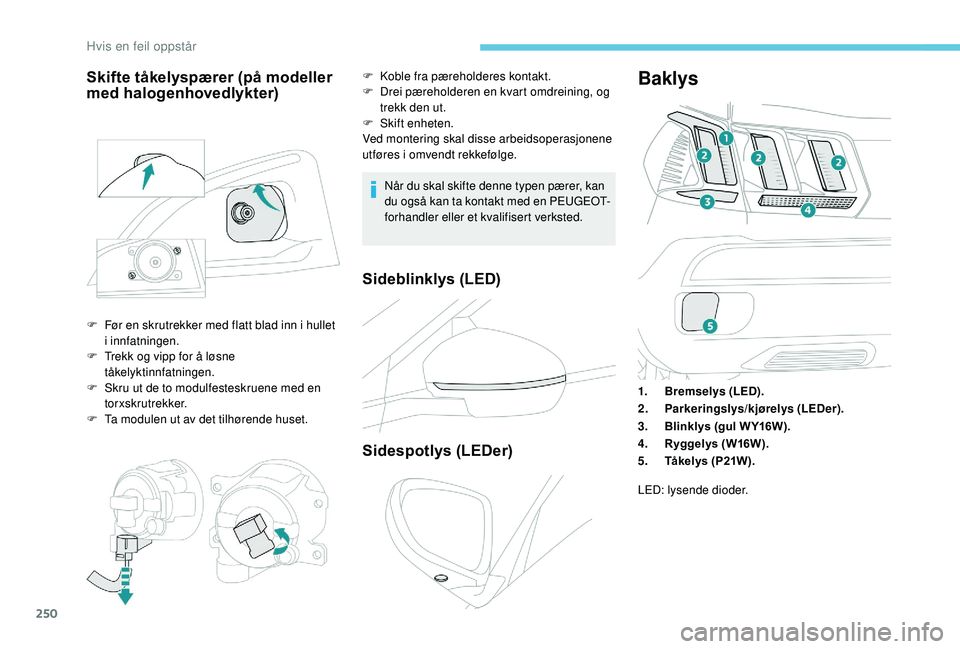

Hvis en feil oppstår

250
Når du skal skifte denne typen pærer, kan
du også kan ta kontakt med en PEUGEOT-
forhandler eller et kvalifisert verksted.
Sideblinklys (LED)
Sidespotlys (LEDer)
Baklys
1.Bremselys (LED).
2. Parkeringslys/kjørelys (LEDer).
3. Blinklys (gul W Y16W).
4. Ryggelys (W16W).
5. Tåkelys (P21W).
LED: lysende dioder.
Skifte tåkelyspærer (på modeller
med halogenhovedlykter)
F Før en skrutrekker med flatt blad inn i hullet i innfatningen.
F

T
rekk og vipp for å løsne
tåkelyktinnfatningen.
F

S
kru ut de to modulfesteskruene med en
torxskrutrekker.
F

T
a modulen ut av det tilhørende huset. F

K
oble fra pæreholderes kontakt.
F
D
rei pæreholderen en kvart omdreining, og
trekk den ut.
F
S
kift enheten.
Ved montering skal disse arbeidsoperasjonene
utføres i omvendt rekkefølge.

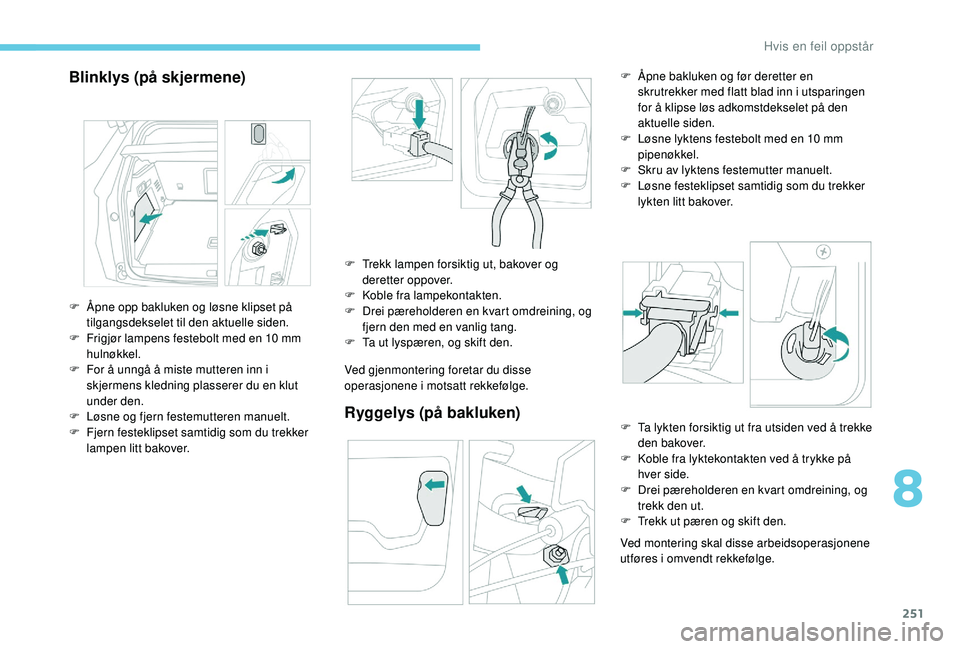

Hvis en feil oppstår

251
Blinklys (på skjermene)
Ved gjenmontering foretar du disse
operasjonene i motsatt rekkefølge.
Ryggelys (på bakluken)
Ved montering skal disse arbeidsoperasjonene
utføres i omvendt rekkefølge.
F

Å

pne opp bakluken og løsne klipset på
tilgangsdekselet til den aktuelle siden.
F

F

rigjør lampens festebolt med en 10 mm
hulnøkkel.
F

F

or å unngå å miste mutteren inn i
skjermens kledning plasserer du en klut
under den.
F

L

øsne og fjern festemutteren manuelt.
F

F

jern festeklipset samtidig som du trekker
lampen litt bakover. F

T

rekk lampen forsiktig ut, bakover og
deretter oppover.
F

K

oble fra lampekontakten.
F

D

rei pæreholderen en kvart omdreining, og
fjern den med en vanlig tang.
F

T

a ut lyspæren, og skift den. F
Å
pne bakluken og før deretter en
skrutrekker med flatt blad inn i utsparingen
for å klipse løs adkomstdekselet på den
aktuelle siden.
F
L
øsne lyktens festebolt med en 10 mm
pipenøkkel.
F
S
kru av lyktens festemutter manuelt.
F
L
øsne festeklipset samtidig som du trekker
lykten litt bakover.
F
T
a lykten forsiktig ut fra utsiden ved å trekke
den bakover.
F
K
oble fra lyktekontakten ved å trykke på
hver side.
F
D
rei pæreholderen en kvart omdreining, og
trekk den ut.
F
T
rekk ut pæren og skift den.
8
Hvis en feil oppstår

252
Hvis du skifter en pære innen noen få
minutter etter at tenningen er slått av, vær
forsiktig så du ikke berører lyddemperen –
forbrenningsfare!
Bremselys, øvre (LED)Utskifting av skiltlys
F Før en tynn skrutrekker inn i sprekken til det gjennomsiktige dekselet.
F

S
kyv dekslet utover for å hekte det av.
F

F
jern det gjennomsiktige dekslet.
F

T
rekk ut pæren og skift den.
Skifte vindusviskerblader
Før demontering av en
vindusvisker foran
Fjerning
F Løft opp den tilsvarende vindusviskeren.
F K lips løs vindusviskerbladet, og fjern det.
Montering
F Sett på plass det nye vindusviskerbladet, og klips det fast.
F

S
ett forsiktig vindusviskerarmen tilbake på
plass.
Tå ke l y s
Disse pærene skiftes ut fra utsiden av
støtfangeren bak:
F

F
ør hånden inn under støtfangeren.
F

D
rei pæreholderen en kvart omdreining og
ta den ut.
F

D
rei pæren en kvart omdreining og skift den
ut.
Hvis du vil koble fra, går du fram i motsatt
rekkefølge. F

I
nnen ett minutt etter at tenningen er slått
av, aktiver vinduviskerbetjeningen for å
plassere vindusviskerarmene midt på
frontruten (vedlikeholdsposisjon).

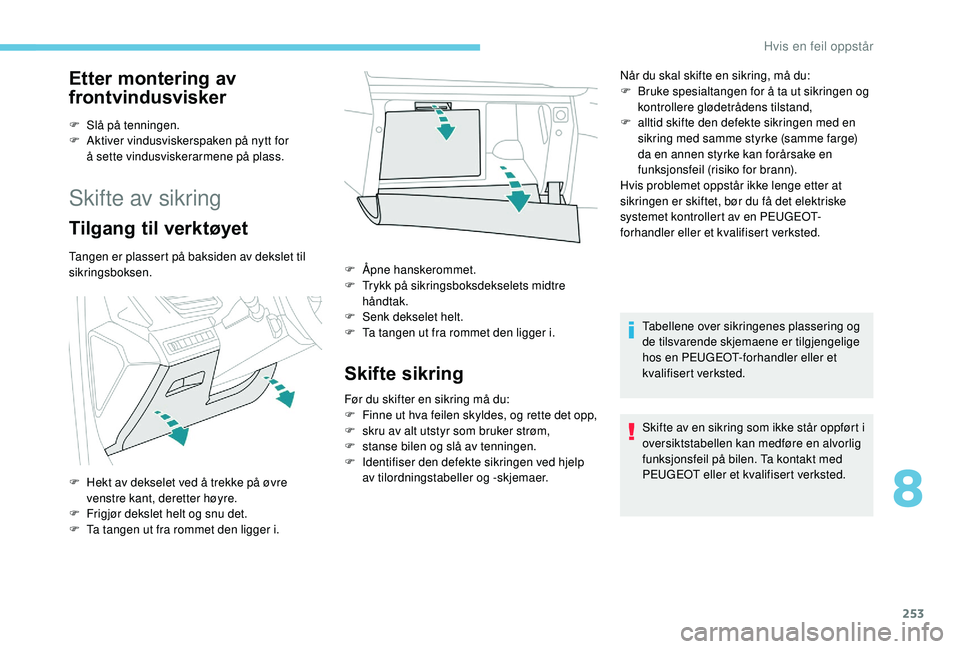

Hvis en feil oppstår

253
Etter montering av
frontvindusvisker
F Slå på tenningen.
F A ktiver vindusviskerspaken på nytt for
å


sette vindusviskerarmene på plass.
Skifte av sikring
Tilgang til verktøyet
Tangen er plassert på baksiden av dekslet til
sikringsboksen.
F

H
ekt av dekselet ved å trekke på øvre
venstre kant, deretter høyre.
F

F
rigjør dekslet helt og snu det.
F

T
a tangen ut fra rommet den ligger i. F
Å pne hanskerommet.
F

T
rykk på sikringsboksdekselets midtre
håndtak.
F

S
enk dekselet helt.
F

T
a tangen ut fra rommet den ligger i.
Skifte sikring
Før du skifter en sikring må du:
F F inne ut hva feilen skyldes, og rette det opp,
F

s
kru av alt utstyr som bruker strøm,
F

s
tanse bilen og slå av tenningen.
F

I
dentifiser den defekte sikringen ved hjelp
av tilordningstabeller og -skjemaer. Når du skal skifte en sikring, må du:
F

B
ruke spesialtangen for å ta ut sikringen og
kontrollere glødetrådens tilstand,
F
a
lltid skifte den defekte sikringen med en
sikring med samme styrke (samme farge)
da en annen styrke kan forårsake en
funksjonsfeil (risiko for brann).
Hvis problemet oppstår ikke lenge etter at
sikringen er skiftet, bør du få det elektriske
systemet kontrollert av en PEUGEOT-
forhandler eller et kvalifisert verksted.
Tabellene over sikringenes plassering og
de tilsvarende skjemaene er tilgjengelige
hos en PEUGEOT-forhandler eller et
kvalifisert verksted.
Skifte av en sikring som ikke står oppført i
oversiktstabellen kan medføre en alvorlig
funksjonsfeil på bilen. Ta kontakt med
PEUGEOT eller et kvalifisert verksted.
8

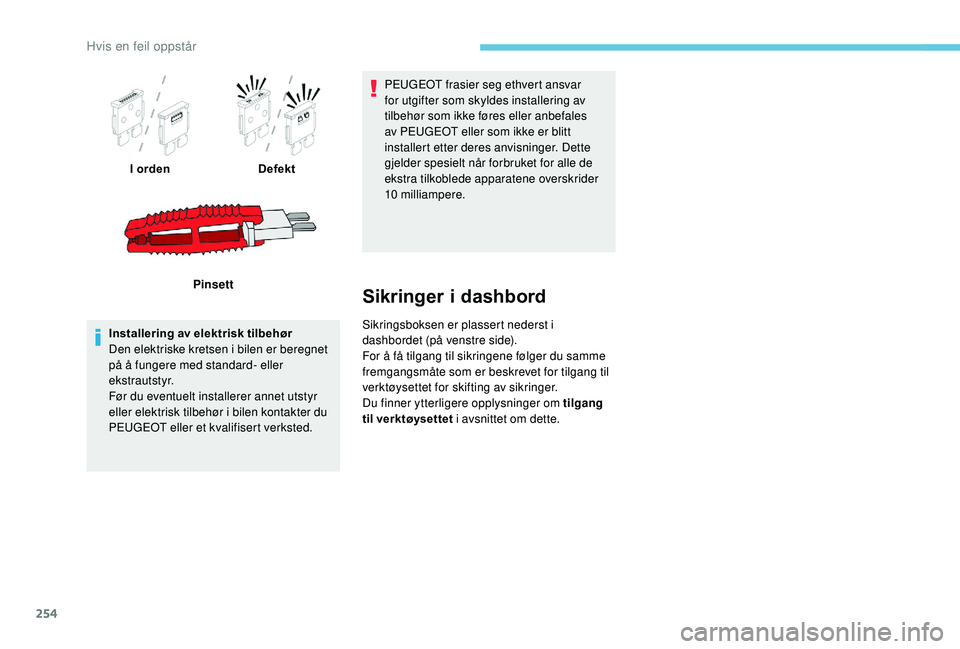

Hvis en feil oppstår

254
I ordenDefekt
Pinsett
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen er beregnet
på å fungere med standard- eller
ekstrautstyr.
Før du eventuelt installerer annet utstyr
eller elektrisk tilbehør i bilen kontakter du
PEUGEOT eller et kvalifisert verksted. PEUGEOT frasier seg ethvert ansvar
for utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales
av PEUGEOT eller som ikke er blitt
installert etter deres anvisninger. Dette
gjelder spesielt når forbruket for alle de
ekstra tilkoblede apparatene overskrider
10


milliampere.
Sikringer i dashbord
Sikringsboksen er plassert nederst i
dashbordet (på venstre side).
For å få tilgang til sikringene følger du samme
fremgangsmåte som er beskrevet for tilgang til
verktøysettet for skifting av sikringer.
Du finner ytterligere opplysninger om tilgang
til verktøysettet i avsnittet om dette.

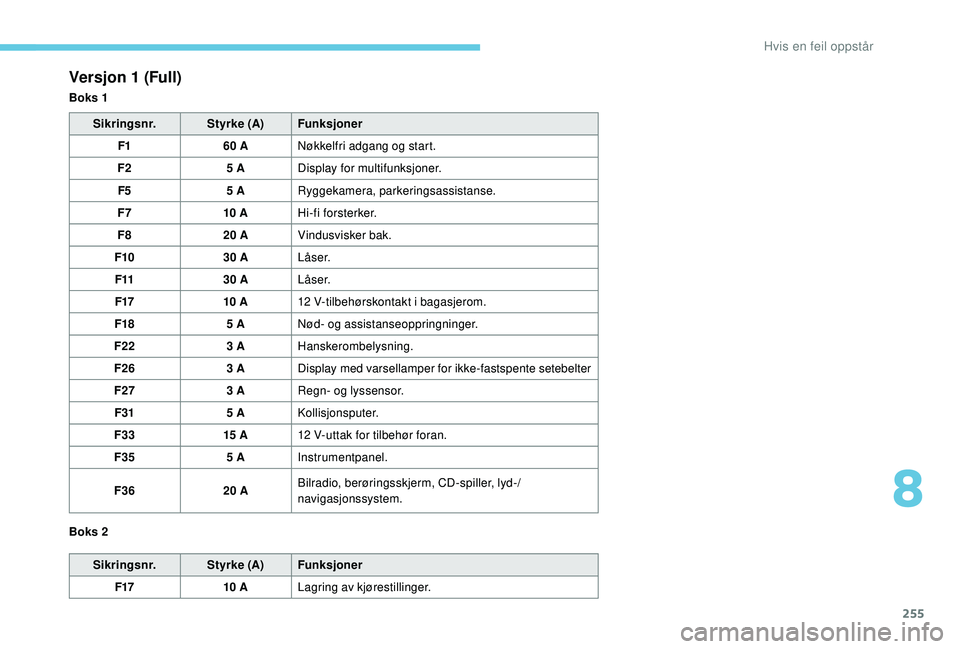

Hvis en feil oppstår

255
Versjon 1 (Full)
Boks 1Sikringsnr. Styrke (A)Funksjoner
F1 60 ANøkkelfri adgang og start.
F2 5 ADisplay for multifunksjoner.
F5 5 ARyggekamera, parkeringsassistanse.
F7 10 AHi-fi forsterker.
F8 20 AVindusvisker bak.
F10 30 ALåser.
F11 30 ALåser.
F17 10 A12 V-tilbehørskontakt i bagasjerom.
F18 5 ANød- og assistanseoppringninger.
F22 3 AHanskerombelysning.
F26 3 A
Display med varsellamper for ikke-fastspente setebelter
F273 ARegn- og lyssensor.
F31 5 AKollisjonsputer.
F33 15 A12 V-uttak for tilbehør foran.
F35 5 AInstrumentpanel.
F36 20 ABilradio, berøringsskjerm, CD-spiller, lyd-/
navigasjonssystem.
Sikringsnr. Styrke (A)Funksjoner
F17 10 ALagring av kjørestillinger.
Boks 2
8
Hvis en feil oppstår

256
Versjon 2 (Eco)
Sikringsnr.Styrke (A)Funksjoner
F4 15 AHorn
F5 20 AVindusspylerpumpe foran.
F6 20 AVindusspylerpumpe bak.
F7 10 A12 V-tilbehørsuttak
F8 20 AVindusvisker bak.
F10 30 ALåser.
F11 30 ALåser.
F14 5 AAlarmsirene.
F17 5 AInstrumentpanel.
F22 3 ARegn- og lyssensor.
F24 5 ARyggekamera, parkeringsassistanse.
F25 5 AKollisjonsputer.
F27 5 AAlarm.
F28 5 ANød- og assistanseoppringninger.
F29 20 ABilradio, berøringsskjerm, CD-spiller, lyd-/
navigasjonssystem.
F32 15 ASigarettenner.
F36 5 AHanskerombelysning.
Sikringer i motorrom
Sikringsboksen er plassert i motorrommet,
i
nærheten av batteriet.
Tilgang til sikringene
F Løsne på de to låsene A .
F F jern dekselet.
F

Sk
ift ut sikringen.
F

E
tter utskifting, lukk dekselet forsvarlig,
og lås de to låsene A , for å garantere at
sikringsboksen er vanntett.

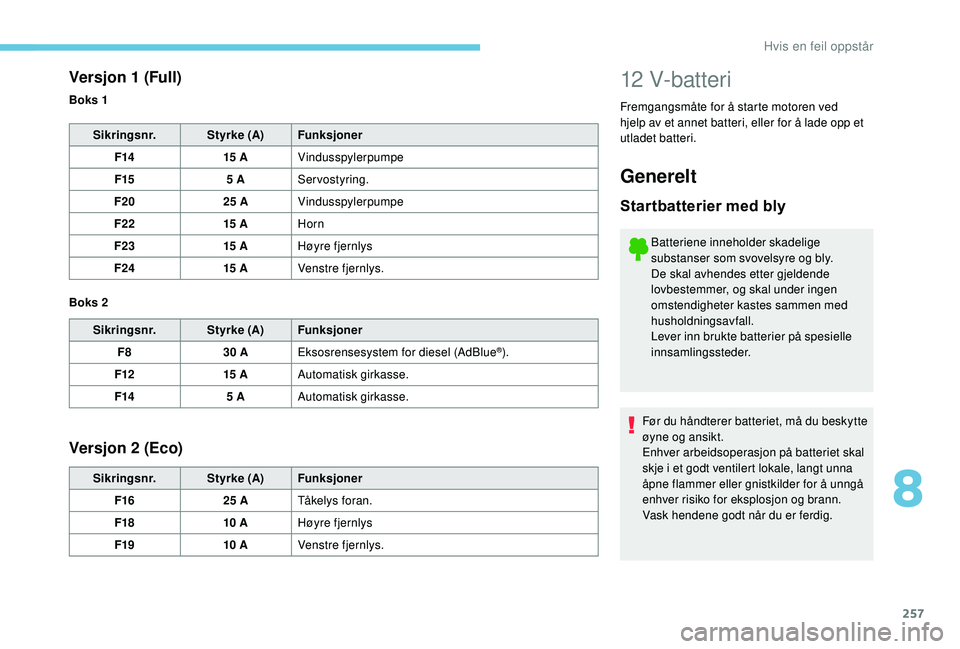

Hvis en feil oppstår

257
12 V-batteri
Fremgangsmåte for å starte motoren ved
hjelp av et annet batteri, eller for å lade opp et
utladet batteri.
Versjon 1 (Full)
Sikringsnr.Styrke (A)Funksjoner
F14 15 AVindusspylerpumpe
F15 5 AServostyring.
F20 25 AVindusspylerpumpe
F22 15 AHorn
F23 15 AHøyre fjernlys
F24 15 AVenstre fjernlys.
Sikringsnr. Styrke (A)Funksjoner
F8 30 AEksosrensesystem for diesel (AdBlue
®).
F12 15 AAutomatisk girkasse.
F14 5 AAutomatisk girkasse.
Versjon 2 (Eco)
Sikringsnr. Styrke (A)Funksjoner
F16 25 ATåkelys foran.
F18 10 AHøyre fjernlys
F19 10 AVenstre fjernlys.
Boks 1
Boks 2
Generelt
Startbatterier med bly
Batteriene inneholder skadelige
substanser som svovelsyre og bly.
De skal avhendes etter gjeldende
lovbestemmer, og skal under ingen
omstendigheter kastes sammen med
husholdningsavfall.
Lever inn brukte batterier på spesielle
innsamlingssteder.
Før du håndterer batteriet, må du beskytte
øyne og ansikt.
Enhver arbeidsoperasjon på batteriet skal
skje i et godt ventilert lokale, langt unna
åpne flammer eller gnistkilder for å unngå
enhver risiko for eksplosjon og brann.
Vask hendene godt når du er ferdig.
8

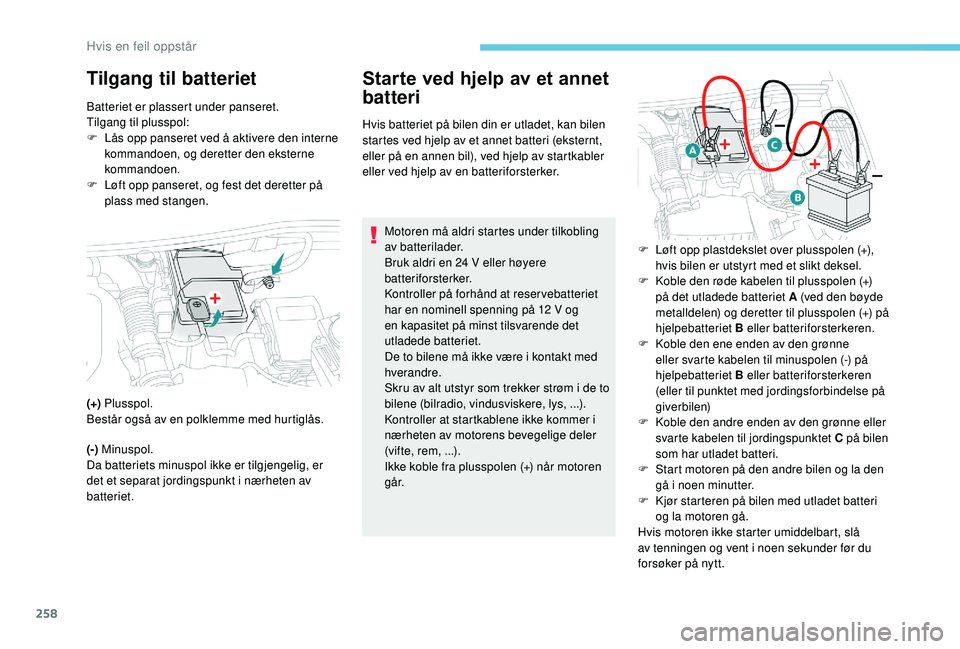

Hvis en feil oppstår

258
Tilgang til batterietStarte ved hjelp av et annet
batteri
Hvis batteriet på bilen din er utladet, kan bilen
startes ved hjelp av et annet batteri (eksternt,
eller på en annen bil), ved hjelp av startkabler
eller ved hjelp av en batteriforsterker.
Motoren må aldri startes under tilkobling
av batterilader.
Bruk aldri en 24 V eller høyere
batteriforsterker.
Kontroller på forhånd at reservebatteriet
har en nominell spenning på 12 V og
en kapasitet på minst tilsvarende det
utladede batteriet.
De to bilene må ikke være i kontakt med
hverandre.
Skru av alt utstyr som trekker strøm i de to
bilene (bilradio, vindusviskere, lys, ...).
Kontroller at startkablene ikke kommer i
nærheten av motorens bevegelige deler
(vifte, rem, ...).
Ikke koble fra plusspolen (+) når motoren
g å r.
Batteriet er plassert under panseret.
Tilgang til plusspol:
F
L
ås opp panseret ved å aktivere den interne
kommandoen, og deretter den eksterne
kommandoen.
F

L

øft opp panseret, og fest det deretter på
plass med stangen.
(+) Plusspol.
Består også av en polklemme med hurtiglås.
(-) Minuspol.
Da batteriets minuspol ikke er tilgjengelig, er
det et separat jordingspunkt i nærheten av
batteriet. F

L
øft opp plastdekslet over plusspolen (+),
hvis bilen er utstyrt med et slikt deksel.
F

K
oble den røde kabelen til plusspolen (+)
på det utladede batteriet A (ved den bøyde
metalldelen) og deretter til plusspolen (+) på
hjelpebatteriet B eller batteriforsterkeren.
F

K
oble den ene enden av den grønne
eller svarte kabelen til minuspolen (-) på
hjelpebatteriet B eller batteriforsterkeren
(eller til punktet med jordingsforbindelse på
giverbilen)
F

K
oble den andre enden av den grønne eller
svarte kabelen til jordingspunktet C på bilen
som har utladet batteri.
F

S
tart motoren på den andre bilen og la den
gå i noen minutter.
F

K
jør starteren på bilen med utladet batteri
og la motoren gå.
Hvis motoren ikke starter umiddelbart, slå
av tenningen og vent i noen sekunder før du
forsøker på nytt.
Hvis en feil oppstår
