PEUGEOT 3008 2018 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2018, Model line: 3008, Model: PEUGEOT 3008 2018Pages: 360, PDF Dimensioni: 12.53 MB
Page 61 of 360

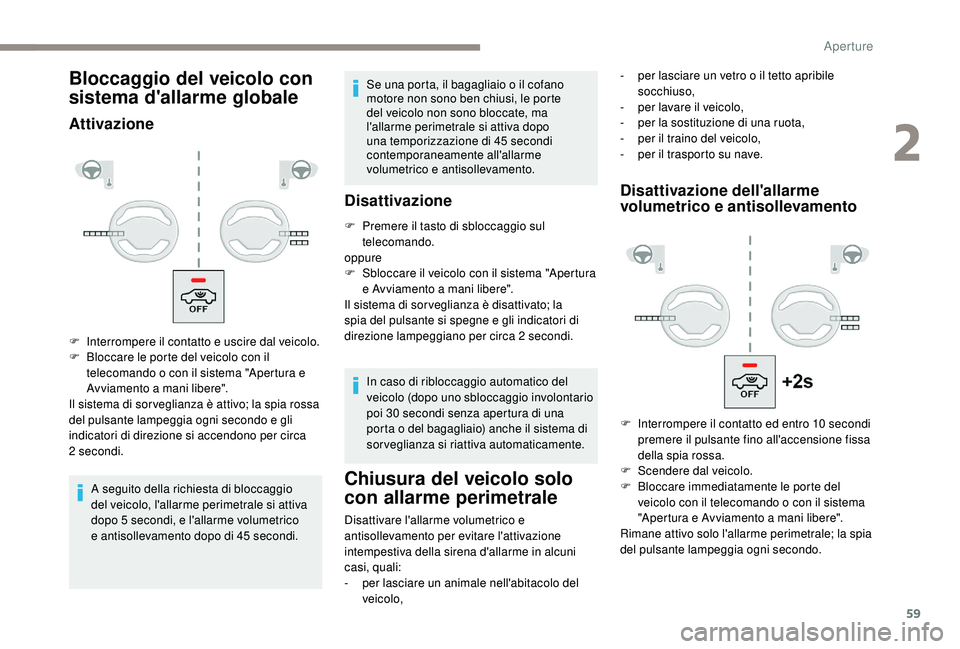

59
Bloccaggio del veicolo con
sistema d'allarme globale
Attivazione
A seguito della richiesta di bloccaggio
del veicolo, l'allarme perimetrale si attiva
dopo 5 secondi, e l'allarme volumetrico
e antisollevamento dopo di 45 secondi.
F
I
nterrompere il contatto e uscire dal veicolo.
F
B
loccare le porte del veicolo con il
telecomando o con il sistema "Apertura e
Avviamento a mani libere".
Il sistema di sor veglianza è attivo; la spia rossa
del pulsante lampeggia ogni secondo e gli
indicatori di direzione si accendono per circa
2
secondi. Se una porta, il bagagliaio o il cofano
motore non sono ben chiusi, le porte
del veicolo non sono bloccate, ma
l'allarme perimetrale si attiva dopo
una temporizzazione di 45 secondi
contemporaneamente all'allarme
volumetrico e antisollevamento.
Disattivazione
F Premere il tasto di sbloccaggio sul
telecomando.
oppure
F
S
bloccare il veicolo con il sistema "Apertura
e Avviamento a mani libere".
Il sistema di sor veglianza è disattivato; la
spia del pulsante si spegne e gli indicatori di
direzione lampeggiano per circa 2 secondi.
In caso di ribloccaggio automatico del
veicolo (dopo uno sbloccaggio involontario
poi 30 secondi senza apertura di una
porta o del bagagliaio) anche il sistema di
sorveglianza si riattiva automaticamente.
Chiusura del veicolo solo
con allarme perimetrale
Disattivare l'allarme volumetrico e
antisollevamento per evitare l'attivazione
intempestiva della sirena d'allarme in alcuni
casi, quali:
-
p
er lasciare un animale nell'abitacolo del
veicolo,
Disattivazione dell'allarme
volumetrico e antisollevamento
F Interrompere il contatto ed entro 10 secondi premere il pulsante fino all'accensione fissa
della spia rossa.
F
S
cendere dal veicolo.
F
B
loccare immediatamente le porte del
veicolo con il telecomando o con il sistema
"Apertura e Avviamento a mani libere".
Rimane attivo solo l'allarme perimetrale; la spia
del pulsante lampeggia ogni secondo. -
p
er lasciare un vetro o il tetto apribile
socchiuso,
-
p
er lavare il veicolo,
-
p
er la sostituzione di una ruota,
-
p
er il traino del veicolo,
-
p
er il trasporto su nave.
2
Aperture
Page 62 of 360
60

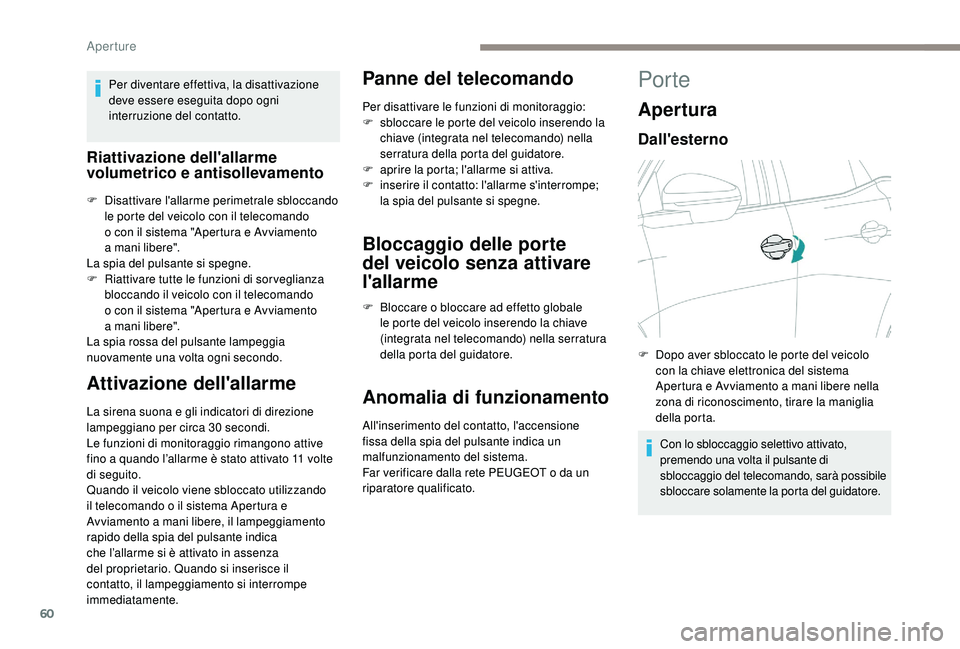

Per diventare effettiva, la disattivazione
deve essere eseguita dopo ogni
interruzione del contatto.
Riattivazione dell'allarme
volumetrico e antisollevamento
F Disattivare l'allarme perimetrale sbloccando le porte del veicolo con il telecomando
o
con il sistema "Apertura e Avviamento
a
mani libere".
La spia del pulsante si spegne.
F
R
iattivare tutte le funzioni di sor veglianza
bloccando il veicolo con il telecomando
o
con il sistema "Apertura e Avviamento
a
mani libere".
La spia rossa del pulsante lampeggia
nuovamente una volta ogni secondo.
Attivazione dell'allarme Panne del telecomando
Per disattivare le funzioni di monitoraggio:
F
s bloccare le porte del veicolo inserendo la
chiave (integrata nel telecomando) nella
serratura della porta del guidatore.
F
ap
rire la porta; l'allarme si attiva.
F
in
serire il contatto: l'allarme s'interrompe;
la
spia del pulsante si spegne.
Bloccaggio delle porte
del veicolo senza attivare
l'allarme
F Bloccare o bloccare ad effetto globale le porte del veicolo inserendo la chiave
(integrata nel telecomando) nella serratura
della porta del guidatore.
Anomalia di funzionamento
All'inserimento del contatto, l'accensione
fissa della spia del pulsante indica un
malfunzionamento del sistema.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato.
La sirena suona e gli indicatori di direzione
lampeggiano per circa 30 secondi.
Le funzioni di monitoraggio rimangono attive
fino a quando l’allarme è stato attivato 11 volte
di seguito.
Quando il veicolo viene sbloccato utilizzando
il telecomando o il sistema Apertura e
Avviamento a mani libere, il lampeggiamento
rapido della spia del pulsante indica
che l’allarme si è attivato in assenza
del proprietario. Quando si inserisce il
contatto, il lampeggiamento si interrompe
immediatamente.
Por te
Apertura
Dall'esterno
Con lo sbloccaggio selettivo attivato,
premendo una volta il pulsante di
sbloccaggio del telecomando, sarà possibile
sbloccare solamente la porta del guidatore.
F
D
opo aver sbloccato le porte del veicolo
con la chiave elettronica del sistema
Apertura e Avviamento a mani libere nella
zona di riconoscimento, tirare la maniglia
della porta.
Aperture
Page 63 of 360
61

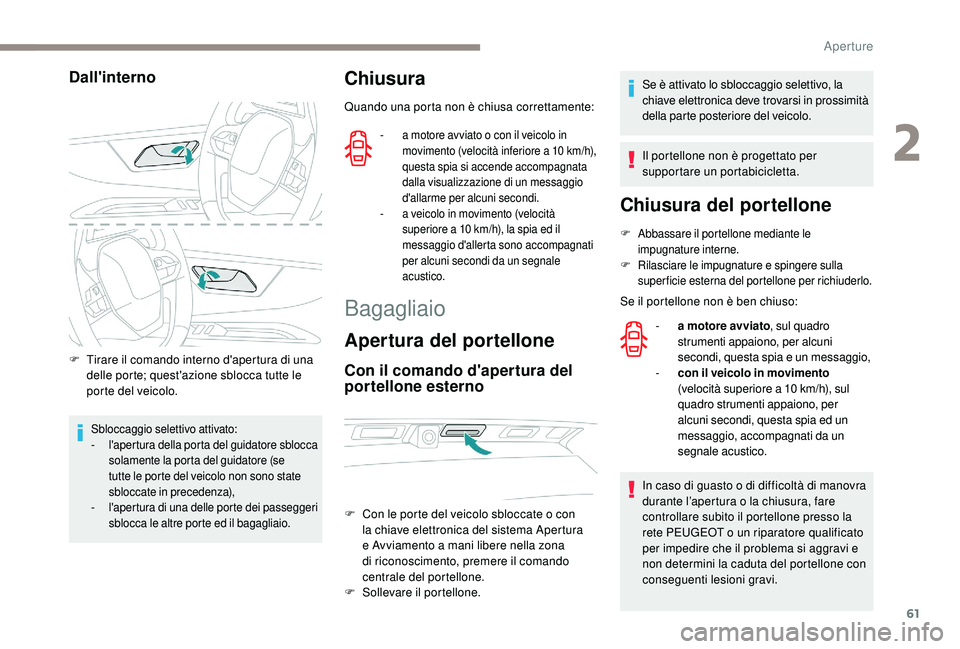

Dall'interno
F Tirare il comando interno d'apertura di una delle porte; quest'azione sblocca tutte le
porte del veicolo.
Sbloccaggio selettivo attivato:
- l 'apertura della porta del guidatore sblocca
solamente la porta del guidatore (se
tutte le porte del veicolo non sono state
sbloccate in precedenza),
-
l
'apertura di una delle porte dei passeggeri
sblocca le altre porte ed il bagagliaio.
Chiusura
Quando una porta non è chiusa correttamente:
- a motore avviato o con il veicolo in movimento (velocità inferiore a 10 km/h),
questa spia si accende accompagnata
dalla visualizzazione di un messaggio
d'allarme per alcuni secondi.
-
a v
eicolo in movimento (velocità
superiore a 10 km/h), la spia ed il
messaggio d'allerta sono accompagnati
per alcuni secondi da un segnale
acustico.
Bagagliaio
Apertura del portellone
Con il comando d'apertura del
portellone esterno
Se è attivato lo sbloccaggio selettivo, la
chiave elettronica deve trovarsi in prossimità
della parte posteriore del veicolo.
Il portellone non è progettato per
supportare un portabicicletta.
F
C
on le porte del veicolo sbloccate o con
la chiave elettronica del sistema Apertura
e Avviamento a mani libere nella zona
di riconoscimento, premere il comando
centrale del portellone.
F
S
ollevare il portellone.
Chiusura del portellone
F Abbassare il portellone mediante le impugnature interne.
F
R
ilasciare le impugnature e spingere sulla
superficie esterna del portellone per richiuderlo.
Se il portellone non è ben chiuso:
-
a
motore avviato , sul quadro
strumenti appaiono, per alcuni
secondi, questa spia e un messaggio,
-
c
on il veicolo in movimento
(velocità superiore a 10 km/h), sul
quadro strumenti appaiono, per
alcuni secondi, questa spia ed un
messaggio, accompagnati da un
segnale acustico.
In caso di guasto o di difficoltà di manovra
durante l’apertura o la chiusura, fare
controllare subito il portellone presso la
rete PEUGEOT o un riparatore qualificato
per impedire che il problema si aggravi e
non determini la caduta del portellone con
conseguenti lesioni gravi.
2
Aperture
Page 64 of 360
62

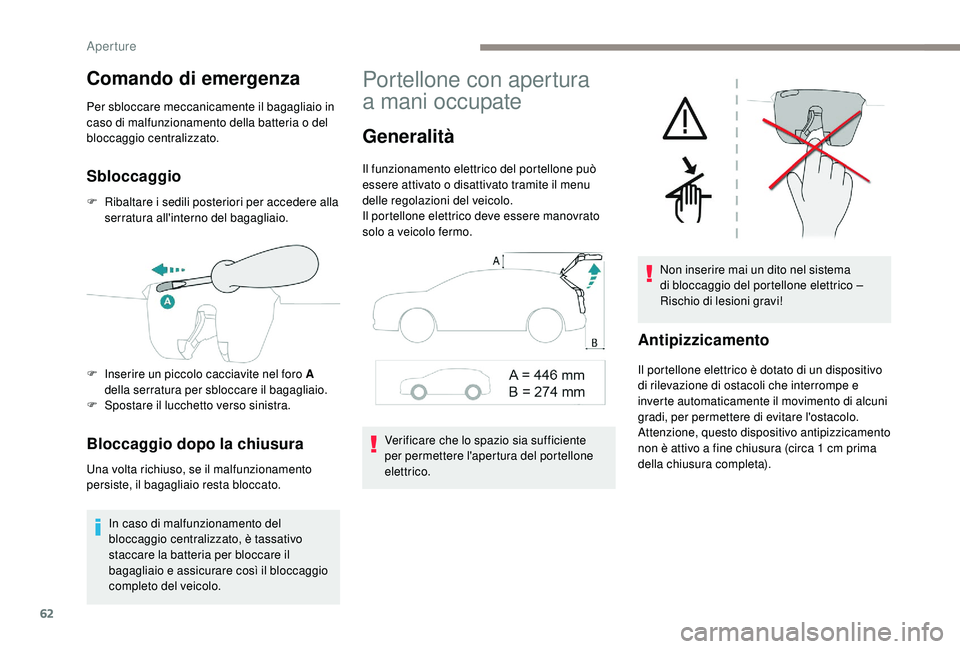

Comando di emergenza
Per sbloccare meccanicamente il bagagliaio in
caso di malfunzionamento della batteria o del
bloccaggio centralizzato.
Sbloccaggio
F Ribaltare i sedili posteriori per accedere alla serratura all'interno del bagagliaio.
Bloccaggio dopo la chiusura
Una volta richiuso, se il malfunzionamento
persiste, il bagagliaio resta bloccato.
In caso di malfunzionamento del
bloccaggio centralizzato, è tassativo
staccare la batteria per bloccare il
bagagliaio e assicurare così il bloccaggio
completo del veicolo.
Portellone con apertura
a
mani occupate
Generalità
Il funzionamento elettrico del portellone può
essere attivato o disattivato tramite il menu
delle regolazioni del veicolo.
Il portellone elettrico deve essere manovrato
solo a veicolo fermo.
Verificare che lo spazio sia sufficiente
per permettere l'apertura del portellone
elettrico. Non inserire mai un dito nel sistema
di bloccaggio del portellone elettrico –
Rischio di lesioni gravi!
Antipizzicamento
Il portellone elettrico è dotato di un dispositivo
di rilevazione di ostacoli che interrompe e
inverte automaticamente il movimento di alcuni
gradi, per permettere di evitare l'ostacolo.
Attenzione, questo dispositivo antipizzicamento
non è attivo a fine chiusura (circa 1 cm prima
della chiusura completa).
F
I
nserire un piccolo cacciavite nel foro A
della serratura per sbloccare il bagagliaio.
F
S
postare il lucchetto verso sinistra.
Aperture
Page 65 of 360
63
Per evitare qualsiasi rischio di ferite da
schiacciamento/pizzicamento, prima
e durante le manovre del portellone
elettrico:
-
a
ccertarsi che nessuno si trovi in
prossimità della parte posteriore del
veicolo,
-
s
or vegliare i passeggeri posteriori,
in
particolare i bambini.
Portabicicletta/gancio traino
Il portellone elettrico non è concepito per
supportare un portabicicletta.
In caso d'installazione di un portabicicletta sul
gancio traino con collegamento del cavo alla
relativa presa, il funzionamento elettrico del
portellone sarà automaticamente disattivato.
In caso di utilizzo di un gancio traino o
di un portabicicletta non raccomandati
da PEUGEOT, è tassativo disattivare il
funzionamento elettrico del portellone.
Funzionamento elettrico
L’attivazione o la disattivazione del
portellone elettrico viene eseguita
nel menu Veicolo/Guida del display
touch screen. Il portellone elettrico può essere azionato in
diversi modi:
Apertura/Chiusura
F Premere e tenere premuto il tasto centrale
A della chiave elettronica.
o
Questa funzione è disattivata per default. A.
con la chiave elettronica dell'Apertura
e Avviamento a mani libere,
B. con il comando esterno sul portellone,
C. con il comando interno sul portellone,
D. con il comando sul cruscotto,
E. con l'apertura "mani occupate" sotto
al
paraurti posteriore. F
P
remere il comando esterno B del
portellone con la chiave elettronica in tasca.
o
F
P
remere il comando interno C del portellone
(solo chiusura).
o
F
P
remere due volte consecutive il comando
D del cruscotto.
o
F
C
on la chiave elettronica in tasca, utilizzare
l’apertura "mani occupate" E muovendo il
piede rapidamente al di sotto del paraurti
posteriore.
Il comando viene confermato da un segnale
acustico.
Il portellone si apre completamente per default
oppure fino alla posizione memorizzata
precedentemente.
Se il funzionamento elettrico non è attivato,
queste operazioni consentono di rilasciare il
portellone.
La richiesta di aprire il portellone con uno dei
comandi A, B o E consente di sbloccare prima
il veicolo o solo il portellone, se lo sbloccaggio
selettivo del bagagliaio è attivato.
La chiusura del portellone con l’apertura
"mani
occupate" consente di bloccare il veicolo.
2
Aperture
Page 66 of 360
64

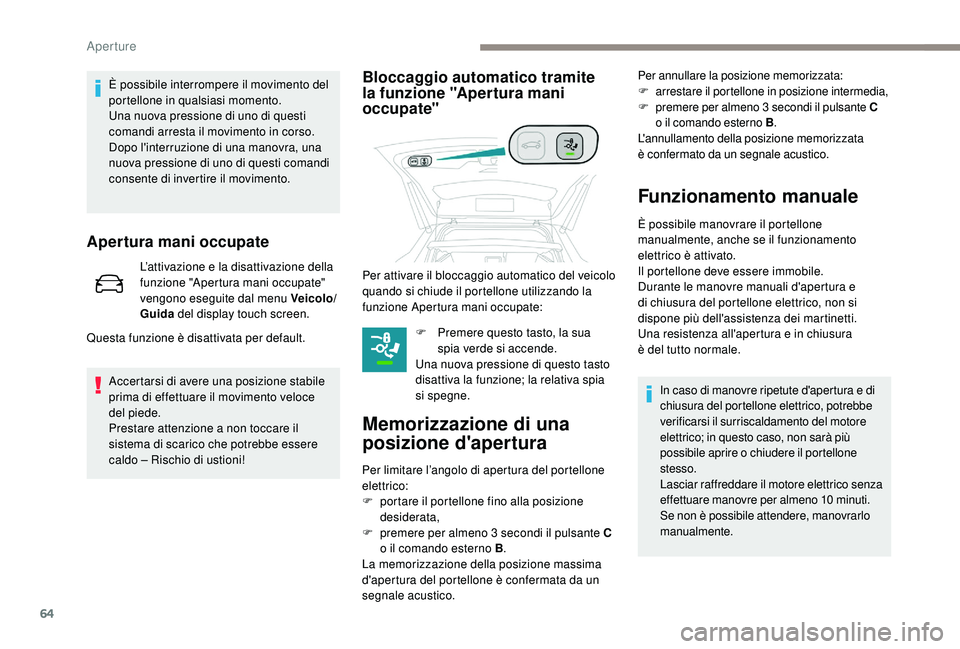

È possibile interrompere il movimento del
portellone in qualsiasi momento.
Una nuova pressione di uno di questi
comandi arresta il movimento in corso.
Dopo l'interruzione di una manovra, una
nuova pressione di uno di questi comandi
consente di invertire il movimento.
Apertura mani occupate
L’attivazione e la disattivazione della
funzione "Apertura mani occupate"
vengono eseguite dal menu Veicolo/
Guida del display touch screen.
Accertarsi di avere una posizione stabile
prima di effettuare il movimento veloce
del piede.
Prestare attenzione a non toccare il
sistema di scarico che potrebbe essere
caldo – Rischio di ustioni!
Bloccaggio automatico tramite
la funzione "Apertura mani
occupate"
F Premere questo tasto, la sua spia verde si accende.
Una nuova pressione di questo tasto
disattiva la funzione; la relativa spia
si spegne.
Memorizzazione di una
posizione d'apertura
Per limitare l’angolo di apertura del portellone
elettrico:
F
p
ortare il portellone fino alla posizione
desiderata,
F
p
remere per almeno 3 secondi il pulsante C
o il comando esterno B .
La memorizzazione della posizione massima
d'apertura del portellone è confermata da un
segnale acustico. Per annullare la posizione memorizzata:
F
a
rrestare il portellone in posizione intermedia,
F
p
remere per almeno 3 secondi il pulsante C
o il comando esterno B
.
L'annullamento della posizione memorizzata
è confermato da un segnale acustico.
Funzionamento manuale
È possibile manovrare il portellone
manualmente, anche se il funzionamento
elettrico è attivato.
Il portellone deve essere immobile.
Durante le manovre manuali d'apertura e
di chiusura del portellone elettrico, non si
dispone più dell'assistenza dei martinetti.
Una
resistenza all'apertura e in chiusura
è
del tutto normale.
Questa funzione è disattivata per default. Per attivare il bloccaggio automatico del veicolo
quando si chiude il portellone utilizzando la
funzione Apertura mani occupate:
In caso di manovre ripetute d'apertura e di
chiusura del portellone elettrico, potrebbe
verificarsi il surriscaldamento del motore
elettrico; in questo caso, non sarà più
possibile aprire o chiudere il portellone
stesso.
Lasciar raffreddare il motore elettrico senza
effettuare manovre per almeno 10 minuti.
Se non è possibile attendere, manovrarlo
manualmente.
Aperture
Page 67 of 360
65

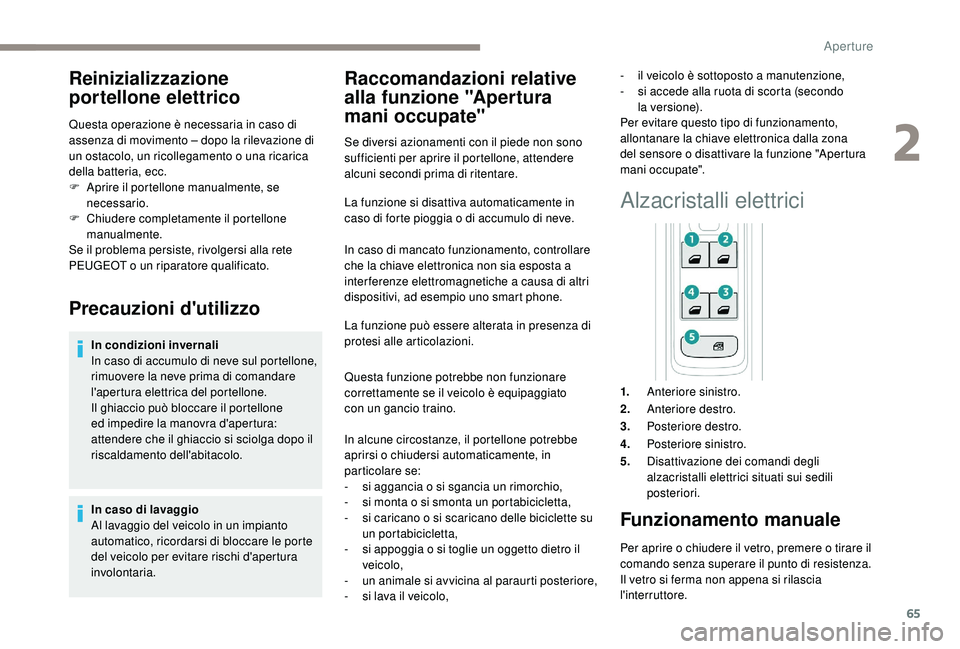

Reinizializzazione
portellone elettrico
Questa operazione è necessaria in caso di
assenza di movimento – dopo la rilevazione di
un ostacolo, un ricollegamento o una ricarica
della batteria, ecc.
F
A
prire il portellone manualmente, se
necessario.
F
Ch
iudere completamente il portellone
manualmente.
Se il problema persiste, rivolgersi alla rete
PEUGEOT o un riparatore qualificato.
Precauzioni d'utilizzo
In condizioni invernali
In caso di accumulo di neve sul portellone,
rimuovere la neve prima di comandare
l'apertura elettrica del portellone.
Il ghiaccio può bloccare il portellone
ed impedire la manovra d'apertura:
attendere che il ghiaccio si sciolga dopo il
riscaldamento dell'abitacolo.
In caso di lavaggio
Al lavaggio del veicolo in un impianto
automatico, ricordarsi di bloccare le porte
del veicolo per evitare rischi d'apertura
involontaria.
Raccomandazioni relative
alla funzione "Apertura
mani occupate"
Se diversi azionamenti con il piede non sono
sufficienti per aprire il portellone, attendere
alcuni secondi prima di ritentare.
La funzione si disattiva automaticamente in
caso di forte pioggia o di accumulo di neve.
In caso di mancato funzionamento, controllare
che la chiave elettronica non sia esposta a
inter ferenze elettromagnetiche a causa di altri
dispositivi, ad esempio uno smart phone.
La funzione può essere alterata in presenza di
protesi alle articolazioni.
Questa funzione potrebbe non funzionare
correttamente se il veicolo è equipaggiato
con
un gancio traino. -
i
l veicolo è sottoposto a manutenzione,
-
s
i accede alla ruota di scorta (secondo
la
versione).
Per evitare questo tipo di funzionamento,
allontanare la chiave elettronica dalla zona
del sensore o disattivare la funzione "Apertura
mani occupate".
In alcune circostanze, il portellone potrebbe
aprirsi o chiudersi automaticamente, in
particolare se:
-
s
i aggancia o si sgancia un rimorchio,
-
s
i monta o si smonta un portabicicletta,
-
s
i caricano o si scaricano delle biciclette su
un portabicicletta,
-
s
i appoggia o si toglie un oggetto dietro il
veicolo,
-
u
n animale si avvicina al paraurti posteriore,
-
s
i lava il veicolo,
Alzacristalli elettrici
1. Anteriore sinistro.
2. Anteriore destro.
3. Posteriore destro.
4. Posteriore sinistro.
5. Disattivazione dei comandi degli
alzacristalli elettrici situati sui sedili
posteriori.
Funzionamento manuale
Per aprire o chiudere il vetro, premere o tirare il
comando senza superare il punto di resistenza.
Il vetro si ferma non appena si rilascia
l'interruttore.
2
Aperture
Page 68 of 360
66

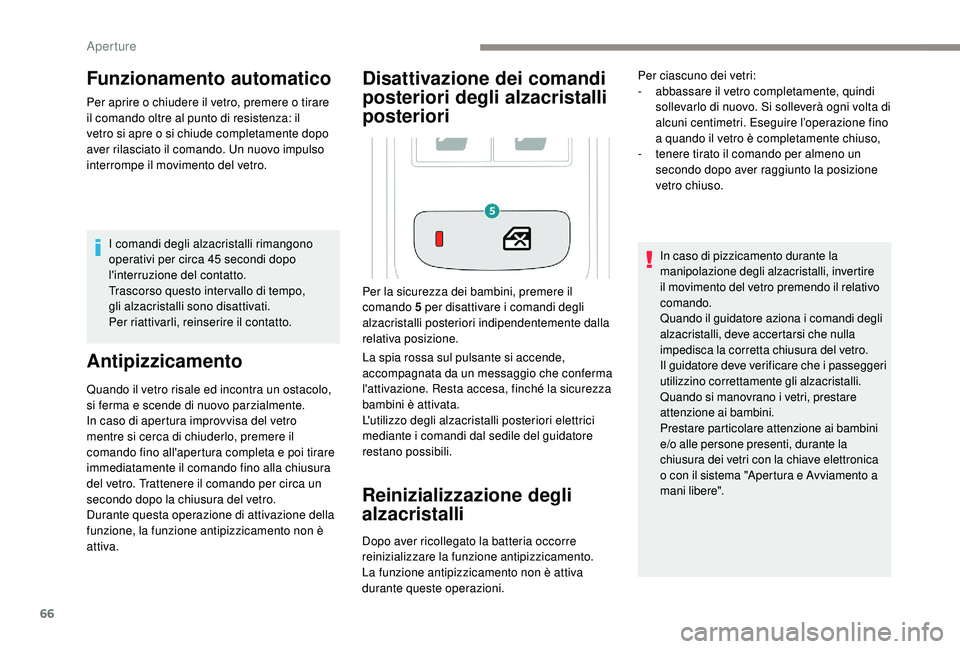

Funzionamento automatico
Per aprire o chiudere il vetro, premere o tirare
il comando oltre al punto di resistenza: il
vetro si apre o si chiude completamente dopo
aver rilasciato il comando. Un nuovo impulso
interrompe il movimento del vetro.I comandi degli alzacristalli rimangono
operativi per circa 45 secondi dopo
l'interruzione del contatto.
Trascorso questo inter vallo di tempo,
gli
alzacristalli sono disattivati.
Per
riattivarli, reinserire il contatto.
Antipizzicamento
Quando il vetro risale ed incontra un ostacolo,
si ferma e scende di nuovo parzialmente.
In caso di apertura improvvisa del vetro
mentre si cerca di chiuderlo, premere il
comando fino all'apertura completa e poi tirare
immediatamente il comando fino alla chiusura
del vetro. Trattenere il comando per circa un
secondo dopo la chiusura del vetro.
Durante questa operazione di attivazione della
funzione, la funzione antipizzicamento non è
attiva.
Disattivazione dei comandi
posteriori degli alzacristalli
posteriori
La spia rossa sul pulsante si accende,
accompagnata da un messaggio che conferma
l'attivazione. Resta accesa, finché la sicurezza
bambini è attivata.
L'utilizzo degli alzacristalli posteriori elettrici
mediante i comandi dal sedile del guidatore
restano possibili.
Reinizializzazione degli
alzacristalli
Dopo aver ricollegato la batteria occorre
reinizializzare la funzione antipizzicamento.
La funzione antipizzicamento non è attiva
durante queste operazioni. In caso di pizzicamento durante la
manipolazione degli alzacristalli, invertire
il movimento del vetro premendo il relativo
comando.
Quando il guidatore aziona i comandi degli
alzacristalli, deve accertarsi che nulla
impedisca la corretta chiusura del vetro.
Il guidatore deve verificare che i passeggeri
utilizzino correttamente gli alzacristalli.
Quando si manovrano i vetri, prestare
attenzione ai bambini.
Prestare particolare attenzione ai bambini
e/o alle persone presenti, durante la
chiusura dei vetri con la chiave elettronica
o con il sistema "Apertura e Avviamento a
mani libere".
Per la sicurezza dei bambini, premere il
comando 5 per disattivare i comandi degli
alzacristalli posteriori indipendentemente dalla
relativa posizione. Per ciascuno dei vetri:
-
a
bbassare il vetro completamente, quindi
sollevarlo di nuovo. Si solleverà ogni volta di
alcuni centimetri. Eseguire l’operazione fino
a quando il vetro è completamente chiuso,
-
t
enere tirato il comando per almeno un
secondo dopo aver raggiunto la posizione
vetro chiuso.
Aperture
Page 69 of 360
67

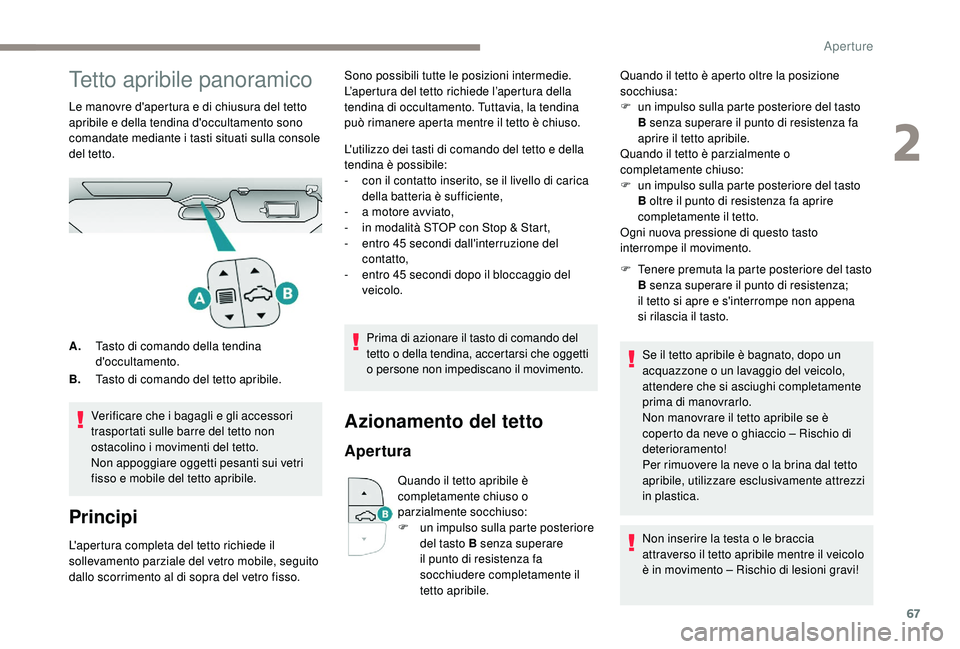

Tetto apribile panoramico
Le manovre d'apertura e di chiusura del tetto
apribile e della tendina d'occultamento sono
comandate mediante i tasti situati sulla console
del tetto.Verificare che i bagagli e gli accessori
trasportati sulle barre del tetto non
ostacolino i movimenti del tetto.
Non appoggiare oggetti pesanti sui vetri
fisso e mobile del tetto apribile.
Principi
L'apertura completa del tetto richiede il
sollevamento parziale del vetro mobile, seguito
dallo scorrimento al di sopra del vetro fisso. L'utilizzo dei tasti di comando del tetto e della
tendina è possibile:
-
c
on il contatto inserito, se il livello di carica
della batteria è sufficiente,
-
a m
otore avviato,
-
i
n modalità STOP con Stop & Start,
-
e
ntro 45 secondi dall'interruzione del
contatto,
-
e
ntro 45 secondi dopo il bloccaggio del
veicolo.
Prima di azionare il tasto di comando del
tetto o della tendina, accertarsi che oggetti
o persone non impediscano il movimento.
Azionamento del tetto
Apertura
Quando il tetto apribile è
completamente chiuso o
parzialmente socchiuso:
F
u
n impulso sulla parte posteriore
del tasto B senza superare
il punto di resistenza fa
socchiudere completamente il
tetto apribile. F
T
enere premuta la parte posteriore del tasto
B senza superare il punto di resistenza;
il tetto si apre e s'interrompe non appena
si
rilascia il tasto.
A. Tasto di comando della tendina
d'occultamento.
B. Tasto di comando del tetto apribile. Sono possibili tutte le posizioni intermedie.
L’apertura del tetto richiede l’apertura della
tendina di occultamento. Tuttavia, la tendina
può rimanere aperta mentre il tetto è chiuso.
Quando il tetto è aperto oltre la posizione
socchiusa:
F
u
n impulso sulla parte posteriore del tasto
B senza superare il punto di resistenza fa
aprire il tetto apribile.
Quando il tetto è parzialmente o
completamente chiuso:
F
u
n impulso sulla parte posteriore del tasto
B oltre il punto di resistenza fa aprire
completamente il tetto.
Ogni nuova pressione di questo tasto
interrompe il movimento.
Se il tetto apribile è bagnato, dopo un
acquazzone o un lavaggio del veicolo,
attendere che si asciughi completamente
prima di manovrarlo.
Non manovrare il tetto apribile se è
coperto da neve o ghiaccio – Rischio di
deterioramento!
Per rimuovere la neve o la brina dal tetto
apribile, utilizzare esclusivamente attrezzi
in plastica.
Non inserire la testa o le braccia
attraverso il tetto apribile mentre il veicolo
è in movimento – Rischio di lesioni gravi!
2
Aperture
Page 70 of 360
68

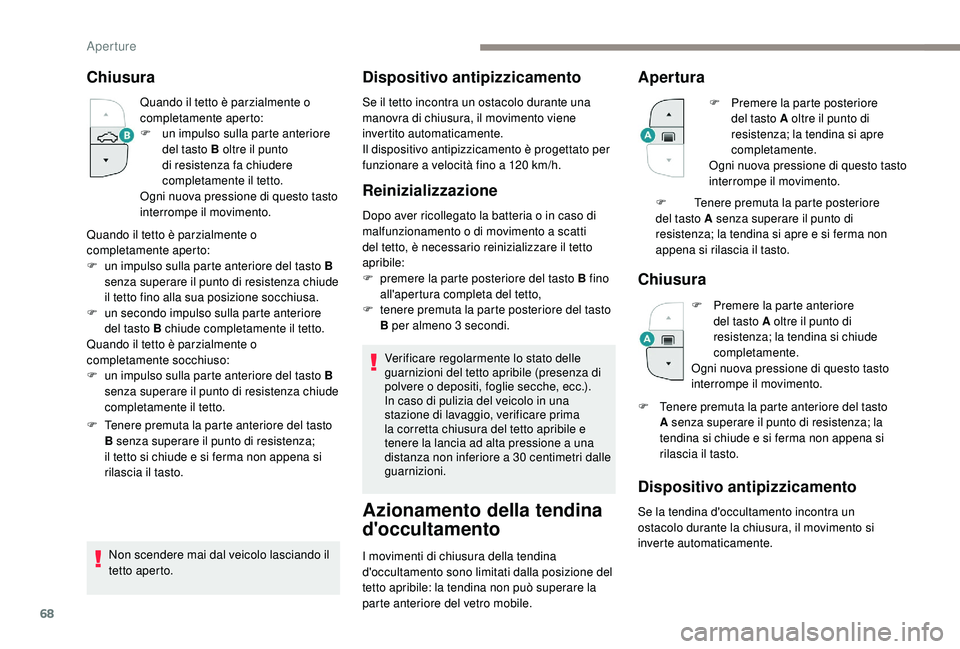

Chiusura
Quando il tetto è parzialmente o
completamente aperto:
F
u
n impulso sulla parte anteriore
del tasto B oltre il punto
di resistenza fa chiudere
completamente il tetto.
Ogni nuova pressione di questo tasto
interrompe il movimento.
F
T
enere premuta la parte anteriore del tasto
B senza superare il punto di resistenza;
il tetto si chiude e si ferma non appena si
rilascia il tasto.
Non scendere mai dal veicolo lasciando il
tetto aperto.
Dispositivo antipizzicamento
Se il tetto incontra un ostacolo durante una
manovra di chiusura, il movimento viene
invertito automaticamente.
Il dispositivo antipizzicamento è progettato per
funzionare a velocità fino a 120 km/h.
Reinizializzazione
Dopo aver ricollegato la batteria o in caso di
malfunzionamento o di movimento a scatti
del tetto, è necessario reinizializzare il tetto
apribile:
F
p
remere la parte posteriore del tasto B fino
all'apertura completa del tetto,
F
t
enere premuta la parte posteriore del tasto
B per almeno 3 secondi.
Verificare regolarmente lo stato delle
guarnizioni del tetto apribile (presenza di
polvere o depositi, foglie secche, ecc.).
In caso di pulizia del veicolo in una
stazione di lavaggio, verificare prima
la corretta chiusura del tetto apribile e
tenere la lancia ad alta pressione a una
distanza non inferiore a 30 centimetri dalle
guarnizioni.
Azionamento della tendina
d'occultamento
I movimenti di chiusura della tendina
d'occultamento sono limitati dalla posizione del
tetto apribile: la tendina non può superare la
parte anteriore del vetro mobile.
Apertura
F Premere la parte posteriore del tasto A oltre il punto di
resistenza; la tendina si apre
completamente.
Ogni nuova pressione di questo tasto
interrompe il movimento.
Chiusura
F Premere la parte anteriore del tasto A oltre il punto di
resistenza; la tendina si chiude
completamente.
Ogni nuova pressione di questo tasto
interrompe il movimento.
Dispositivo antipizzicamento
Se la tendina d'occultamento incontra un
ostacolo durante la chiusura, il movimento si
inverte automaticamente.
Quando il tetto è parzialmente o
completamente aperto:
F
u
n impulso sulla parte anteriore del tasto B
senza superare il punto di resistenza chiude
il tetto fino alla sua posizione socchiusa.
F
u
n secondo impulso sulla parte anteriore
del tasto B chiude completamente il tetto.
Quando il tetto è parzialmente o
completamente socchiuso:
F
u
n impulso sulla parte anteriore del tasto B
senza superare il punto di resistenza chiude
completamente il tetto. F
T
enere premuta la parte posteriore
del tasto A senza superare il punto di
resistenza; la tendina si apre e si ferma non
appena si rilascia il tasto.
F
T
enere premuta la parte anteriore del tasto
A senza superare il punto di resistenza; la
tendina si chiude e si ferma non appena si
rilascia il tasto.
Aperture
