219
Cestování do zahraničí
Určitá paliva by mohla poškodit motor
vašeho vozidla.
V někter ých zemích může být pro zajištění
řádného fungování motoru vozidla nutné
použití zvláštního typu paliva (specifické
oktanové číslo, specifický obchodní
název...).
Bližší informace si vyžádejte v naší značkové
prodejní a ser visní síti.
Tažné zařízení
Rozdělení nákladu
F U místěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
nápravě a svislé zatížení tažného zařízení
bylo blízko přípustného maxima (nesmí ho
však překročit).
Hustota vzduchu se snižuje se zvyšující se
nadmořskou výškou, což má za následek
snížení výkonu motoru. Na každých dalších
1
000 metrů nadmořské výšky je třeba snížit
maximální hmotnost přívěsu o 10
%.Používejte tažná zařízení s neupravenými
kabelovými svazky, schválená společností
PEUGEOT. Doporučuje se, aby montáž
provedl ser vis sítě PEUGEOT nebo jiný
odborný ser vis.
V případě montáže závěsného zařízení
mimo ser visní síť PEUGEOT musí být
tato bezpodmínečně provedena v
souladu
s pokyny výrobce vozidla.
Důležité upozornění: U verzí vybavených
elektrickými zadními výklopnými dveřmi s
funkcí Nožní otevírání zavazadl. prostoru
platí, že pokud je použito jiné tažné
zařízení než originální značky PEUGEOT,
je třeba navštívit dealera PEUGEOT nebo
odborný ser vis za účelem nové kalibrace
detekčního systému: hrozí porucha funkce
Nožní otevírání zavazadl. prostoru.
Při použití schváleného tažného zařízení
se automaticky deaktivují některé funkce
asistenčních nebo manévrovacích
systémů. Dodržujte maximální povolené hmotnosti
tažených přívěsů a jízdních souprav,
které jsou uvedeny ve velkém technickém
průkazu, na štítku výrobce a rovněž v
kapitole
Technické charakteristiky této
příručky.
Dodržování maximálního povoleného
svislého zatížení (koule tažného
zařízení) zahrnuje rovněž používání
příslušenství (nosiče jízdních kol, boxy
atd.).
Dodržujte předpisy platné v zemi, ve které
vozidlo používáte.
Vozidlo vybavené elektricky
ovládanými zadními výklopnými
dveřmi s
funkcí „Nožní otevírání
zavazadl. prostoru“
Abyste zamezili nechtěnému otevření
zadních výklopných dveří při jízdě
s
tažným zařízením:
-

p
řed jízdou deaktivujte funkci Nožní
otevírání zavazadl. prostoru v
nabídce
konfiguračních nastavení vozidla,
-

n
ebo přemístěte elektronický klíč mimo
detekční zónu v
době, kdy jsou zadní
výklopné dveře zavřené.
7
Pr

220
Tažné zařízení s kulovou
h lavicí demontovatelnou
bez nářadí
Montáž a demontáž tohoto originálního
tažného zařízení se provádí bez nářadí.
Představení
Přívěsy, které jsou vybaveny světly
s
LED žárovkami, nejsou kompatibilní
s
kabelovým svazkem tohoto zařízení. Další informace o
technických
vlastnostech , zejména o hmotnosti
taženého přívěsu platné pro vaše vozidlo,
naleznete v příslušné kapitole.
Pro zajištění bezpečnosti při jízdě s
tažným zařízením viz příslušnou kapitolu.
Před každým použitím
Zkontrolujte, zda je kulová hlavice správně
namontovaná; zejména ověř te, že:
-
z
elená značka otočného ovladače je
vyrovnána se zelenou značkou čepu
s koulí,
-
o
točný ovladač je v kontaktu s čepem s
koulí (poloha A
),
-
b
ezpečnostní zámek je zamknutý a klíč
je vyjmutý; s otočným ovladačem již
není možno manipulovat,
- k ulovou hlavicí nelze v držáku vůbec
pohnout; zkuste jím zahýbat rukou.
Pokud kulová hlavice není zajištěná,
přívěs se může odpojit – hrozí nebezpečí
nehody!
1.
Držák.
2. Ochranná zátka.
3. Připojovací objímka.
4. Bezpečnostní oko.
5. Odnímatelná kulová hlavice.
6. Otočný ovladač pro zajištění/odjištění.
7. Zámek s klíčem.
8. Štítek pro zapsání referenčních čísel
klíče. A.
Zajištěná poloha (zelené značky jsou
proti sobě); kolo je v kontaktu s kulovou
hlavicí (žádná mezera).
B. Odjištěná poloha (čer vená značka je
naproti zelené značce); kolo již není
v kontaktu s kulovou hlavicí (mezera
o velikosti asi 5 mm).
Praktick

221
Při používání
Nikdy neodjišťujte zařízení, pokud je
tažné zařízení nebo zařízení pro přepravu
nákladu namontované kulové hlavici.
Nikdy nepřekračujte maximální povolenou
hmotnost jízdní soupravy.
Je nezbytné, aby byla dodržována
maximální povolená nosnost tažného
zařízení: při jejím překročení se toto
zařízení může oddělit od vozidla, což
představuje značné nebezpečí nehody.
Zkontrolujte, zda osvětlení přívěsu řádně
funguje.
Před jízdou ověř te nastavení sklonu
světlometů.
Více informací o ručním nastavování
sklonu světlometů naleznete v
příslušné
kapitole.
Po použití
Při jízdě bez tažného zařízení nebo
zařízení pro přepravu nákladu musí být
kulová hlavice odmontovaná a v
držáku
musí být zasunuta ochranná zátka.
Toto opatření je třeba provést zejména
v
případě, kdy by kulová hlavice mohla
bránit dobré viditelnosti registrační značky
nebo osvětlení vozidla.Montáž kulové hlavice
F Pod zadním nárazníkem vyjměte ochrannou zátku 2 upevňovacího držáku 1 kulové
hlavice.
F

Z
asuňte konec kulové hlavice 5 do
upevňovacího držáku
1 a zatlačte jej
směrem nahoru; zajištění bude provedeno
automaticky. F

O
točný ovladač 6 se otočí o čtvrt otáčky
proti směru hodinových ruček; dejte pozor,
abyste nenechali ruku v jeho blízkosti!
F

Z
kontrolujte, zda je mechanismus řádně
zajištěný (poloha
A).
F

Z
amkněte zámek 7 pomocí klíče.
7
Praktick

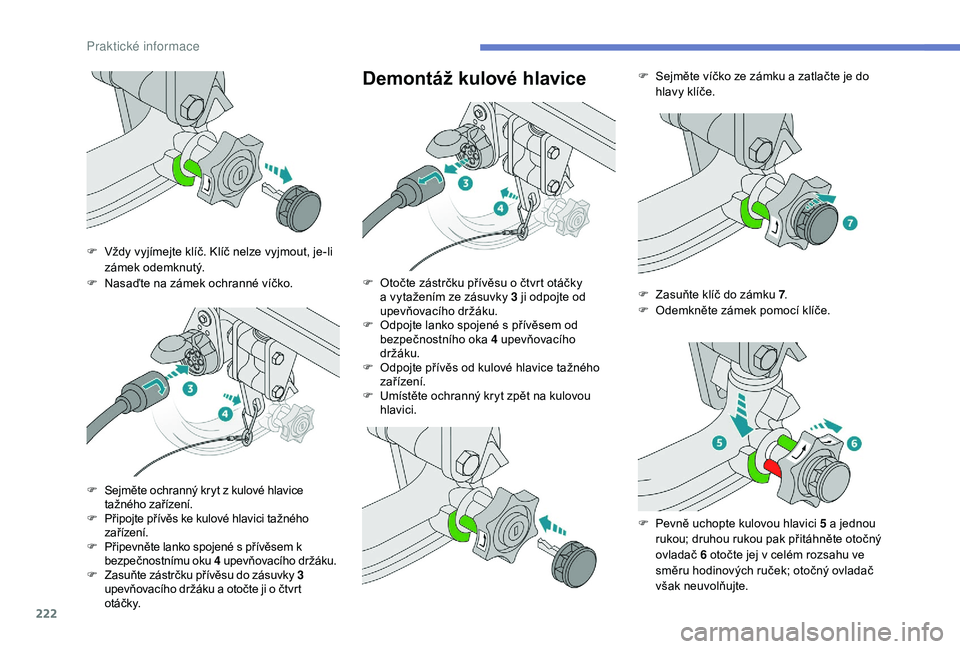

222
Demontáž kulové hlavice
F Vždy vyjímejte klíč. Klíč nelze vyjmout, je-li zámek odemknutý.
F

N
asaďte na zámek ochranné víčko.
F
S

ejměte ochranný kryt z kulové hlavice
tažného zařízení.
F
P

řipojte přívěs ke kulové hlavici tažného
zařízení.
F
P

řipevněte lanko spojené s přívěsem k
bezpečnostnímu oku
4 u

pevňovacího držáku.
F
Z

asuňte zástrčku přívěsu do zásuvky 3
upevňovacího držáku a otočte ji o čtvrt
ot á č k y. F

O
točte zástrčku přívěsu o čtvrt otáčky
a vytažením ze zásuvky
3 ji odpojte od
upevňovacího držáku.
F

O
dpojte lanko spojené s přívěsem od
bezpečnostního oka
4

upevňovacího
držáku.
F

O
dpojte přívěs od kulové hlavice tažného
zařízení.
F

U
místěte ochranný kryt zpět na kulovou
hlavici. F

S
ejměte víčko ze zámku a zatlačte je do
hlavy klíče.
F
Z
asuňte klíč do zámku 7.
F

O
demkněte zámek pomocí klíče.
F

Pe
vně uchopte kulovou hlavici 5 a jednou
rukou; druhou rukou pak přitáhněte otočný
ovladač
6 otočte jej v celém rozsahu ve
směru hodinových ruček; otočný ovladač
však neuvolňujte.
Praktick

223
Údržba
Správná funkce tažného zařízení je zajištěna
pouze tehdy, je-li toto udržováno v čistém
stavu.
Před mytím vozidla vysokotlakým proudem
vody musí být kulová hlavice odmontována a
do držáku musí být zasunuta ochranná zátka.
Přiložený štítek nalepte na dobře viditelné
místo, nejlépe v blízkosti držáku nebo uvnitř
zavazadlového prostoru.
V
případě potřeby jakéhokoli typu zásahu
na tažném zařízení se obraťte na ser vis
sítě PEUGEOT nebo na jiný odborný ser vis.
F Vytáhněte kulovou hlavici z dolní strany upevňovacího držáku 1.
F

U
volněte otočný ovladač; ten se
automaticky zastaví v odjištěné poloze
(poloha
B ).
F


P
řipevněte ochrannou zátku 2 zpět k
upevňovacímu držáku
1.
F

Pe
člivě uložte kulovou hlavici do jejího
vaku tak, aby byla chráněna před nárazy
a
nečistotami.
Režim snížení elektrického
zatížení vozidla
Jedná se o systém, který řídí možnost
p oužívání některých funkcí s ohledem na
úroveň nabití akumulátoru.
Za jízdy vozidla se při odlehčení dočasně
deaktivují některé funkce, jako jsou klimatizace
či odmrazování zadního okna...
Deaktivované funkce budou automaticky znovu
aktivovány, jakmile to podmínky umožní.
Režim úspory energie
Tento systém řídí dobu používání některých
funkcí, aby bylo zachováno dostatečné nabití
baterie.
Po zastavení motoru můžete dále po maximální
souhrnnou dobu přibližně čtyřiceti minut
používat audiosystém a
telematický systém,
stěrače čelního okna, potkávací světlomety,
stropní světla atd.
Zapnutí tohoto režimu
Na displeji přístrojové desky se zobrazí hlášení
o vstupu do režimu úspory energie a zapnuté
funkce jsou dočasně vyřazeny z
činnosti.
Jestliže v
té chvíli již probíhá telefonický
hovor, bude udržován při použití hands-
free sady s
rozhraním Bluetooth vašeho
audiosystému po dobu přibližně 10
minut.
Vypnutí režimu
Vyřazené funkce budou automaticky znovu
uvedeny do činnosti při příštím použití vozidla.
Pro okamžité opětovné zapnutí těchto funkcí
nastartujte motor a nechte ho běžet:
7
Praktick

224
S vybitým akumulátorem není možné
spouštět motor.
Více informací o 12 V akumulátoru
naleznete v
příslušné kapitole.
-

m
éně než deset minut, abyste získali čas
k používání funkcí po dobu přibližně pěti
minut,
-

v
íce než deset minut, abyste mohli funkce
používat po dobu přibližně třiceti minut.
Dodržte stanovenou dobu činnosti motoru, aby
bylo zaručeno potřebné dobití akumulátoru.
Nepoužívejte tento postup nastartování
motoru pro dobití akumulátoru opakovaně a
dlouhodobě.
Kryt pro zimní období
(Podle země prodeje produktu.)
Zabraňuje hromadění sněhu v oblasti
chladicího ventilátoru chladiče motoru.
Toto odnímatelné zařízení sestává ze dvou
pr vků, které jsou určeny k připevnění k
přednímu nárazníku.
Doporučujeme, abyste se v souvislosti s
montáží a demontáží krytu obraceli na ser vis
sítě PEUGEOT nebo na jiný odborný ser vis.
Před montáží nebo demontáží krytu se
ujistěte, že motor je vypnutý a chladicí
ventilátor je zastavený.
Montáž Demontáž
F Umístěte příslušný kryt do montážní polohy
před spodní mřížkou nárazníku. F

N
ejpr ve zasuňte dva spodní upevňovací
držáky do nárazníku.
F
N
akloňte kryt směrem nahoru až do
zapadnutí tří horních upevňovacích držáků
do nárazníku.
F
U
jistěte se, že zařízení je v dobrém stavu,
tím, že zatlačíte na jeho okraj.
Postupujte stejným způsobem u dalšího krytu.
F
Z
asuňte prst do zářezu v horní části krytu.
F
P
řitáhněte kryt směrem k sobě tak, aby se
odjistil.
Postupujte stejným způsobem u dalšího krytu.
Kryt pro zimní období je nutné
demontovat, když:
-
v
enkovní teplota překročí 10 °C,
- j e tažen přívěs,
- r ychlost jízdy je vyšší než 120 km/h.
Pr

225
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost
a chování vozidla při brzdění
v
zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nesmějí být použity
na dojezdové rezer vní kolo.
Respektujte nařízení a
předpisy pro
používání sněhových řetězů platné v
dané
zemi a

maximální povolenou rychlost.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol vašeho vozidla:
Doporučení týkající se
montáže
F Pokud musíte nasazovat sněhové řetězy během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a případně
zajistěte kola klíny, aby vozidlo nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O
patrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost
50
km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
Doporučujeme vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Rozměr y původních pneumatik Maximální rozměr
článku
215/65 R17 9

mm
225/55 R18 9

mm
205/55 R19 9

mm
235/50 R19 řetězy nelze použít Další informace o
sněhových řetězech
poskytne prodejce PEUGEOT nebo odborný
servis.
Nejezděte s nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a rovněž
povrch vozovky. Pokud je vozidlo
vybaveno ráfky kol z
hliníkové slitiny,
ujistěte se, že žádná část sněhového
řetězu nebo úchytů není v
kontaktu
s
ráfkem.
Montáž střešního tyčového nosiče
Z bezpečnostních důvodů a aby nedošlo
k poškození střechy vozidla, je nezbytně
nutné používat pouze příčné střešní tyče
schválené pro vaše vozidlo.
Dodržujte pokyny pro montáž a podmínky
pro používání, uvedené v návodu
dodaném spolu se střešními tyčemi.
Montáž na podélné střešní
tyče
Příčné střešní tyče je třeba připevnit v místech
označených značkou vyraženou na podélných
střešních tyčích.
7
Pr

226
Montáž přímo na střechu
Doporučení
Náklad rozdělujte rovnoměrně a dbejte
přitom na to, aby nedošlo k přetížení jedné
ze stran.
Nejtěžší předměty uložte co nejblíže ke
střeše.
Náklad řádně zajistěte.
Jeďte opatrně: vozidlo bude citlivější na
boční vítr a
ovlivněna bude také jeho
stabilita.
Při jízdě na dlouhou vzdálenost kontrolujte
řádné upevnění nákladu při každé
zastávce.
Jakmile střešní nosič nebudete
potřebovat, sejměte jej. Střešní okno
Zkontrolujte, zda náklad nezasahuje
pod střešní nosič a
nebrání tedy pohybu
střešního okna.
Příčníky smí být připevňovány pouze ke čtyřem
kotevním bodům na střešním rámu. Když jsou
zavřeny dveře vozidla, jsou tyto body skryté za
těmito dveřmi.
Příčníky smí být připevňovány pouze ke čtyřem
kotevním bodům nacházejícím se na okrajích
st ř e c hy. Maximální zatížení nákladem rozděleným
na příčnících při výšce nákladu do 40
cm
(vyjma nosiče jízdních kol): 80 kg
.
Další informace vám poskytne ser vis sítě
PEUGEOT nebo na jiný odborný ser vis.
Jestliže výška překračuje 40 cm,
přizpůsobte rychlost vozidla profilu
vozovky, aby nedošlo k poškození
střešních nosičů a kotevních bodů na
střeše vozidla.
V případě přepravy předmětů delších než
vozidlo se řiďte předpisy platnými v dané
zemi.
Kapota motoru
Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým spuštěním motoru režimem
S TA R T.
Umístění uvolňovací páčky kapoty v
interiéru brání otevření kapoty v
případě,
že jsou přední levé dveře zavřené.
Je-li motor zahřátý, manipulujte s

p
ojistkou
a vzpěrou kapoty opatrně (nebezpečí
popálení), používejte chráněnou zónu.
Je-li kapota otevřená, dbejte na to, abyste
nepoškodili ovladač pro otevírání.
Při silném větru kapotu neotevírejte.
Pr

227
Ventilátor chlazení se může rozběhnout
i po vypnutí motoru: dejte pozor na
předměty či oděvy, které by mohly být
zachyceny lopatkami ventilátoru.
Otevírání
F Otevřete přední levé dveře.
F
P
řitáhněte směrem k sobě uvolňovací páčku
umístěnou ve spodní části dveřního rámu.
F

N
adzvedněte pojistku a zvedněte kapotu.F

V
yjměte vzpěru z jejího uložení a umístěte
ji do zářezu pro zajištění kapoty v otevřené
poloze.
Zavírání
F Vysuňte vzpěru ze zajišťovacího zářezu.
F N echejte vzpěru zapadnout do jejího
uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

P
řitažením ověř te, že je kapota řádně
zajištěná.
Z
důvodu přítomnosti elektrických
zařízení v
motorovém prostoru vozidla
je doporučeno tento prostor chránit před
vodou (déšť, mytí…).
7
Pr

228
Motorový prostor
Tento ukázkový motor slouží pouze
k ilustračním účelům.
Poloha následujících pr vků se může lišit:
-

Vz
duchový filtr.
-

M
ěrka motorového oleje.
-

U
závěr otvoru pro doplňování motorového
oleje.
-
P

lnicí čerpadlo.
-

O
dvzdušňovací šroub.
1. Nádržka kapaliny ostřikovače skel.
2. Nádržka chladicí kapaliny.
3. Nádržka brzdové kapaliny.
4. Akumulátor/pojistky.
5. Odděleně umístěný kostřicí bod (-).
6. Pojistková skříňka.
7. Vzduchový filtr.
8. Měrka motorového oleje.
9. Uzávěr otvoru pro doplňování
motorového oleje.
10. Ruční čerpadlo pro naplnění a
odvzdušnění palivového okruhu*.
11. Odvzdušňovací šroub*
Palivový okruh vznětového motoru je pod
velmi vysokým tlakem.
Veškeré práce na tomto okruhu smějí
provádět výhradně pracovníci ser visu sítě
PEUGEOT nebo jiného odborného ser visu.
Zážehové motory
Vznětové motory
* V závislosti na typu motoru.
Praktick
