109
Bezpieczeństwo
5jak najbliżej oparcia siedzenia, a najlepiej, gdy
się z nim styka.
W przypadku zamontowania kratki
dla psa foteliki dziecięce
podwyższone z oparciem należy koniecznie
zamontować w drugim rzędzie.
Tylne środkowe siedzenie

Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu
pasażera .
Fotelik dziecięcy z przodu

► Ustawić siedzenie pasażera w położeniu
najwyższym i maksymalnie cofniętym z
wyprostowanym oparciem.
Przodem do kierunku jazdy

Należy pozostawić czołową poduszkę
powietrzną pasażera włączoną.
Tyłem do kierunku jazdy

Przed zamontowaniem fotelika
dziecięcego na przednim siedzeniu w
pozycji „tyłem do kierunku jazdy” należy
bezwzględnie wyłączyć czołową poduszkę
powietrzną pasażera. W przeciwnym razie
dziecko byłoby narażone na poważne
obrażenia ciała lub śmierć w momencie
napełnienia poduszki powietrznej .


Etykieta ostrzegawcza – czołowa poduszka
powietrzna pasażera


Należy przestrzegać poniższych instrukcji
umieszczonych na etykietach ostrzegawczych
po obu stronach osłony przeciwsłonecznej
pasażera:

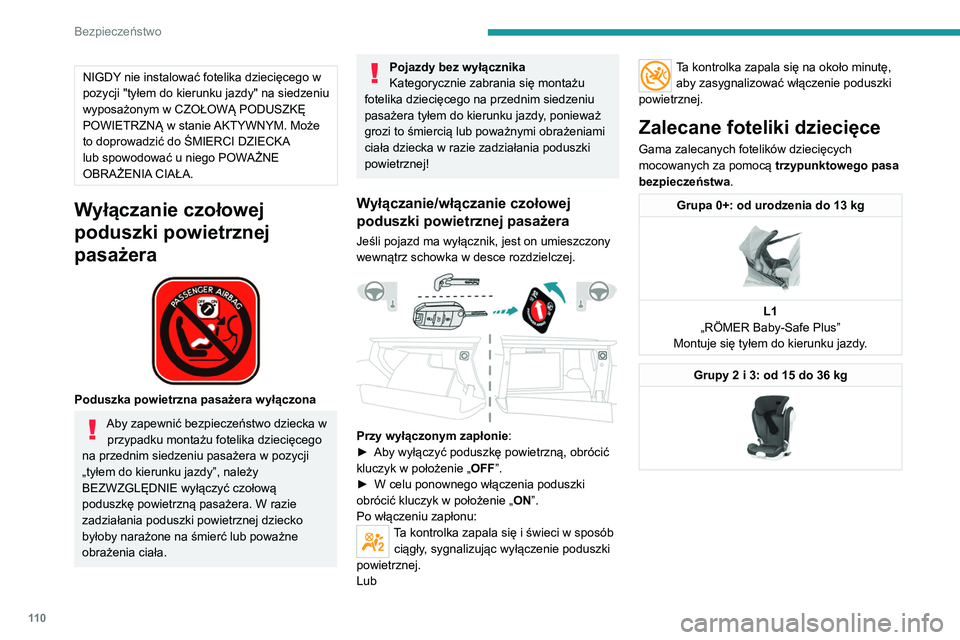

11 0
Bezpieczeństwo
NIGDY nie instalować fotelika dziecięcego w
pozycji "tyłem do kierunku jazdy" na siedzeniu
wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM. Może
to doprowadzić do ŚMIERCI DZIECKA
lub spowodować u niego POWAŻNE
OBRAŻENIA CIAŁA.
Wyłączanie czołowej
poduszki powietrznej
pasażera


Poduszka powietrzna pasażera wyłączona
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego
na przednim siedzeniu pasażera w pozycji
„tyłem do kierunku jazdy”, należy
BEZWZGLĘDNIE wyłączyć czołową
poduszkę powietrzną pasażera. W razie
zadziałania poduszki powietrznej dziecko
byłoby narażone na śmierć lub poważne
obrażenia ciała.
Pojazdy bez wyłącznika
Kategorycznie zabrania się montażu
fotelika dziecięcego na przednim siedzeniu
pasażera tyłem do kierunku jazdy, ponieważ
grozi to śmiercią lub poważnymi obrażeniami
ciała dziecka w razie zadziałania poduszki
powietrznej!
Wyłączanie/włączanie czołowej
poduszki powietrznej pasażera
Jeśli pojazd ma wyłącznik, jest on umieszczony
wewnątrz schowka w desce rozdzielczej.


Przy wyłączonym zapłonie:
► Aby wyłączyć poduszkę powietrzną, obrócić
kluczyk w położenie „ OFF”.
►

W celu ponownego włączenia poduszki
obrócić kluczyk w położenie „ ON

”.
Po włączeniu zapłonu:
Ta kontrolka zapala się i świeci w sposób ciągły, sygnalizując wyłączenie poduszki
powietrznej.
Lub
Ta kontrolka zapala się na około minutę, aby zasygnalizować włączenie poduszki
powietrznej.
Zalecane foteliki dziecięce
Gama zalecanych fotelików dziecięcych
mocowanych za pomocą trzypunktowego pasa
bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1
„RÖMER Baby-Safe Plus”
Montuje się tyłem do kierunku jazdy.
Grupy 2 i 3: od 15 do 36 kg

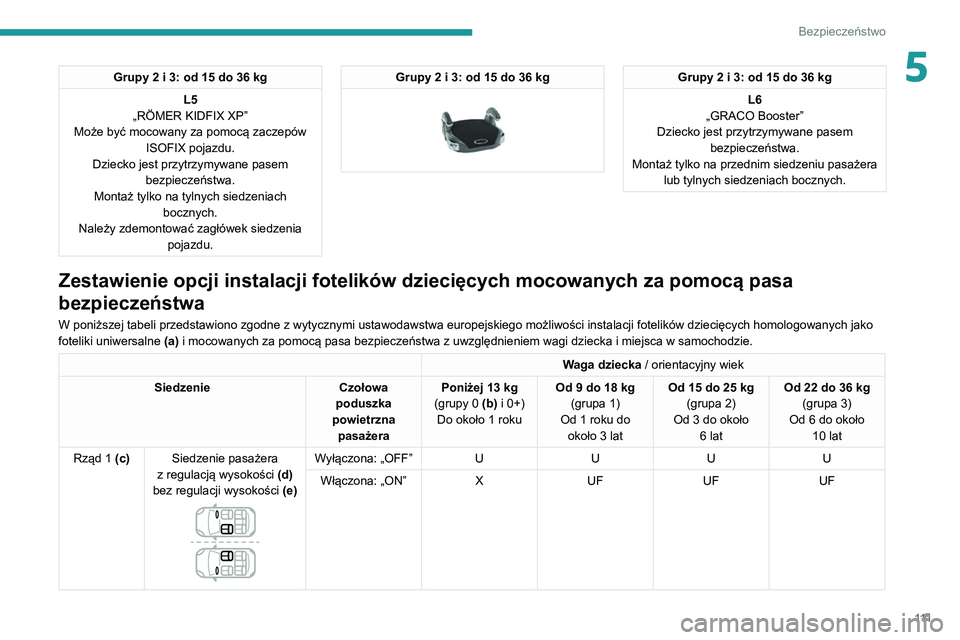

111
Bezpieczeństwo
5Grupy 2 i 3: od 15 do 36 kgL5
„RÖMER KIDFIX XP”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na tylnych siedzeniach bocznych.
Należy zdemontować zagłówek siedzenia pojazdu.Grupy 2 i 3: od 15 do 36 kg

Grupy 2 i 3: od 15 do 36 kg
L6
„GRACO Booster”
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na przednim siedzeniu pasażera lub tylnych siedzeniach bocznych.
Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
W poniższej tabeli przedstawiono zgodne z wytycznymi ustawodawstwa europejskiego możliwości instalacji fotelików dziecięcych homologowanych jako
foteliki uniwersalne (a) i mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.
Waga dziecka / orientacyjny wiek
Siedzenie Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją wysokości (d)
bez regulacji wysokości (e)


Wyłączona: „OFF” UUUU
Włączona: „ON” XUF UFUF

11 2
Bezpieczeństwo
Waga dziecka / orientacyjny wiek
Siedzenie Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 do około 10 lat
Rząd 2 (f) Siedzenia tylne (c) (g)


U UUU


Rząd 3 (f)Tylne boczne siedzenia
UUUU
U: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa tyłem lub przodem do
kierunku jazdy.
UF: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa przodem do kierunku jazdy.
X: Miejsce nieprzystosowane do instalacji
fotelika dziecięcego ze wskazanej grupy
wagowej.
(a) Uniwersalny fotelik dziecięcy: fotelik
można zamocować za pomocą pasa
bezpieczeństwa we wszystkich pojazdach. (b)
Grupa 0: od urodzenia do 10
kg.


Na przednim siedzeniu nie wolno mocować
gondoli ani łóżeczek samochodowych.


Na przednim siedzeniu ani w 3. rzędzie
nie wolno mocować gondoli ani łóżeczek
samochodowych.
(c) Przed umieszczeniem dziecka na tym
siedzeniu należy zapoznać się z przepisami
obowiązującymi w danym kraju. (d)
Położenie maksymalnej wysokości
(e) Wyprostowane oparcie.
(f) Aby zamontować fotelik dziecięcy na tylnym
siedzeniu tyłem albo przodem do kierunku
jazdy, przesunąć przednie siedzenie do
przodu, a następnie wyprostować jego
oparcie, aby zapewnić dość miejsca na
fotelik dziecięcy i na nogi dziecka.
(g)

Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu.

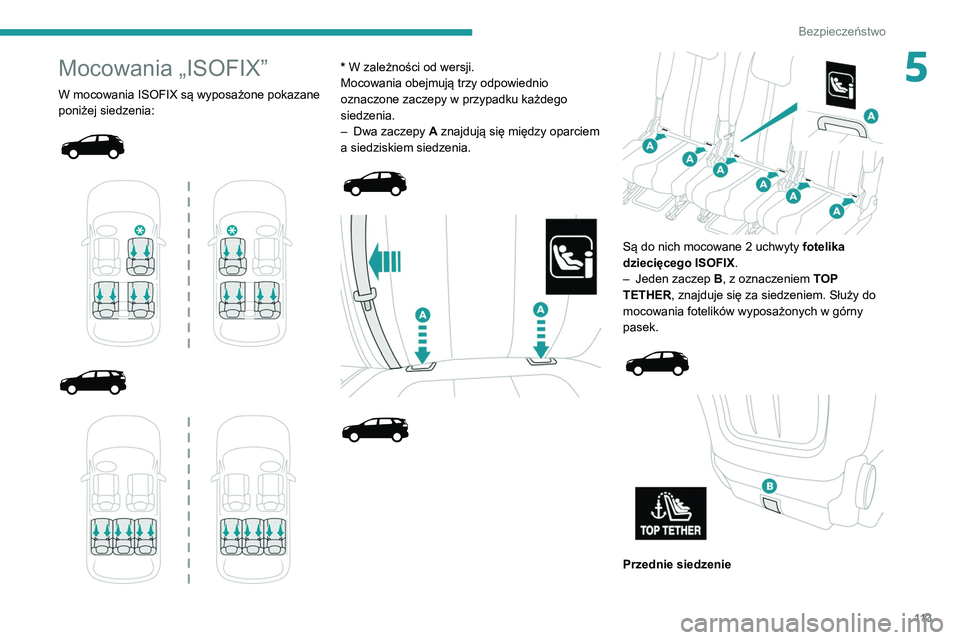

11 3
Bezpieczeństwo
5Mocowania „ISOFIX”
W mocowania ISOFIX są wyposażone pokazane
poniżej siedzenia:








* W zależności od wersji.
Mocowania obejmują trzy odpowiednio
oznaczone zaczepy w przypadku każdego
siedzenia.
–
Dwa zaczepy A

znajdują się między oparciem
a siedziskiem siedzenia.








Są do nich mocowane 2 uchwyty fotelika
dziecięcego ISOFIX .
–

Jeden zaczep

B
, z oznaczeniem TOP
TETHER, znajduje się za siedzeniem. Służy do
mocowania fotelików wyposażonych w górny
pasek.




Przednie siedzenie

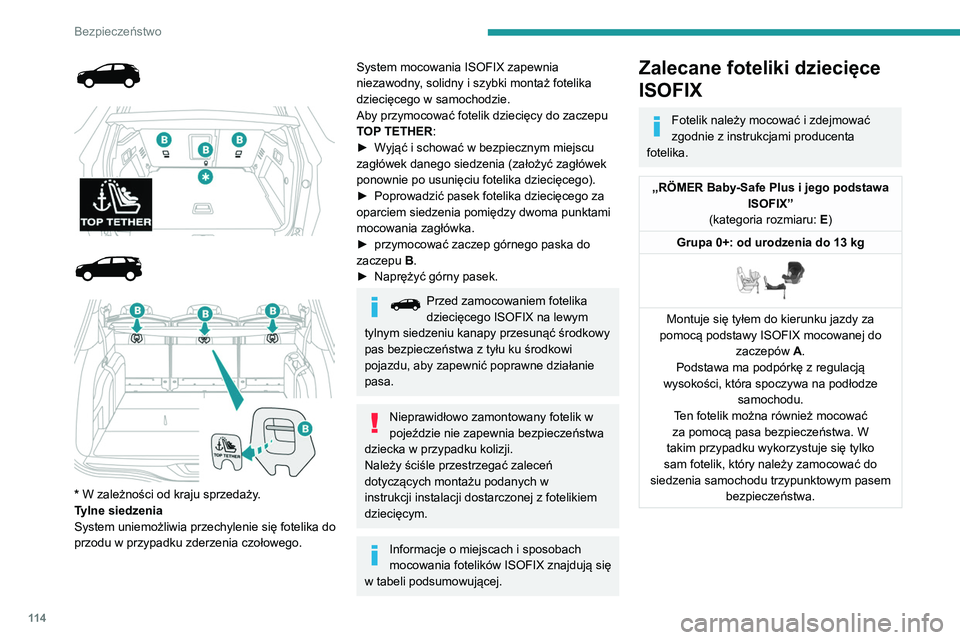

11 4
Bezpieczeństwo







* W zależności od kraju sprzedaży.
Tylne siedzenia
System uniemożliwia przechylenie się fotelika do
przodu w przypadku zderzenia czołowego.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Aby przymocować fotelik dziecięcy do zaczepu
TOP TETHER:
►
W
yjąć i schować w bezpiecznym miejscu
zagłówek danego siedzenia (założyć zagłówek
ponownie po usunięciu fotelika dziecięcego).
►

Poprowadzić pasek fotelika dziecięcego za
oparciem siedzenia pomiędzy dwoma punktami
mocowania zagłówka.
►


przymocować zaczep górnego paska do
zaczepu

B.
►

Naprężyć górny pasek.
Przed zamocowaniem fotelika
dziecięcego ISOFIX na lewym
tylnym siedzeniu kanapy przesunąć środkowy
pas bezpieczeństwa z tyłu ku środkowi
pojazdu, aby zapewnić poprawne działanie
pasa.
Nieprawidłowo zamontowany fotelik w
pojeździe nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Należy ściśle przestrzegać zaleceń
dotyczących montażu podanych w
instrukcji instalacji dostarczonej z fotelikiem
dziecięcym.
Informacje o miejscach i sposobach
mocowania fotelików ISOFIX znajdują się
w tabeli podsumowującej.
Zalecane foteliki dziecięce
ISOFIX
Fotelik należy mocować i zdejmować
zgodnie z instrukcjami producenta
fotelika.
„RÖMER Baby-Safe Plus i jego podstawa ISOFIX”
(kategoria rozmiaru: E)
Grupa 0+: od urodzenia do 13 kg


Montuje się tyłem do kierunku jazdy za
pomocą podstawy ISOFIX mocowanej do zaczepów A.
Podstawa ma podpórkę z regulacją
wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować
za pomocą pasa bezpieczeństwa. W
takim przypadku wykorzystuje się tylko
sam fotelik, który należy zamocować do
siedzenia samochodu trzypunktowym pasem bezpieczeństwa.

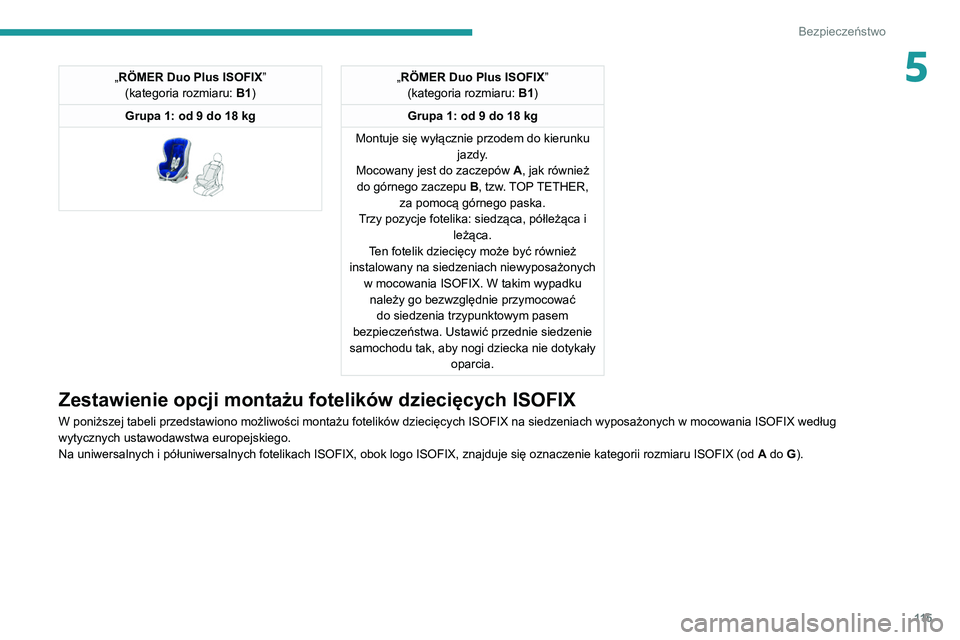

11 5
Bezpieczeństwo
5„RÖMER Duo Plus ISOFIX”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg


„RÖMER Duo Plus ISOFIX ”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg
Montuje się wyłącznie przodem do kierunku jazdy.
Mocowany jest do zaczepów A, jak również
do górnego zaczepu B, tzw. TOP TETHER,
za pomocą górnego paska.
Trzy pozycje fotelika: siedząca, półleżąca i leżąca.
Ten fotelik dziecięcy może być również
instalowany na siedzeniach niewyposażonych w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia trzypunktowym pasem
bezpieczeństwa. Ustawić przednie siedzenie
samochodu tak, aby nogi dziecka nie dotykały oparcia.
Zestawienie opcji montażu fotelików dziecięcych ISOFIX
W poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach wyposażonych w mocowania ISOFIX według
wytycznych ustawodawstwa europejskiego.
Na uniwersalnych i półuniwersalnych fotelikach ISOFIX, obok logo ISOFIX, znajduje się oznaczenie kategorii rozmiaru ISOFIX (od A do G).

11 6
Bezpieczeństwo
Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6 miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 1 (a) Siedzenie
pasażera
z regulacją lub bez
regulacji
wysokości Wyłączona:
„OFF” X
IL ILIUF/IL
Włączona: „ON” X
XXIUF/IL
Rząd 2 Tylne boczne siedzenia IL
(b) IL ILIUF/IL
Tylne
środkowe siedzenie Typ inny niż ISOFIX

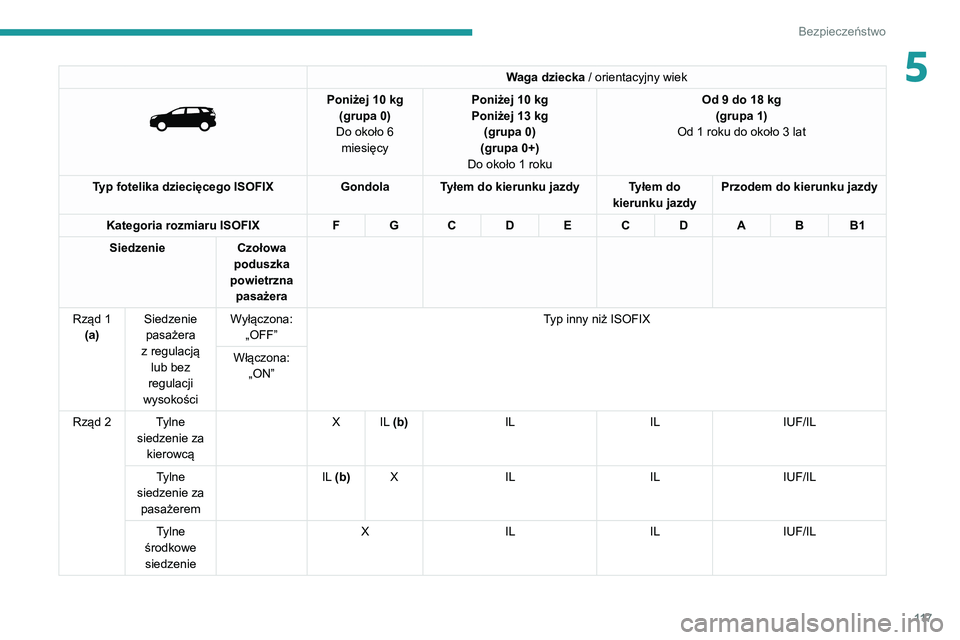

11 7
Bezpieczeństwo
5Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6 miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 1 (a) Siedzenie
pasażera
z regulacją lub bez
regulacji
wysokości Wyłączona:
„OFF” Typ inny niż ISOFIX
Włączona: „ON”
Rząd 2 Tylne siedzenie za kierowcą X
IL (b) IL ILIUF/IL
Tylne
siedzenie za pasażerem IL
(b) X IL ILIUF/IL
Tylne
środkowe siedzenie X
IL ILIUF/IL

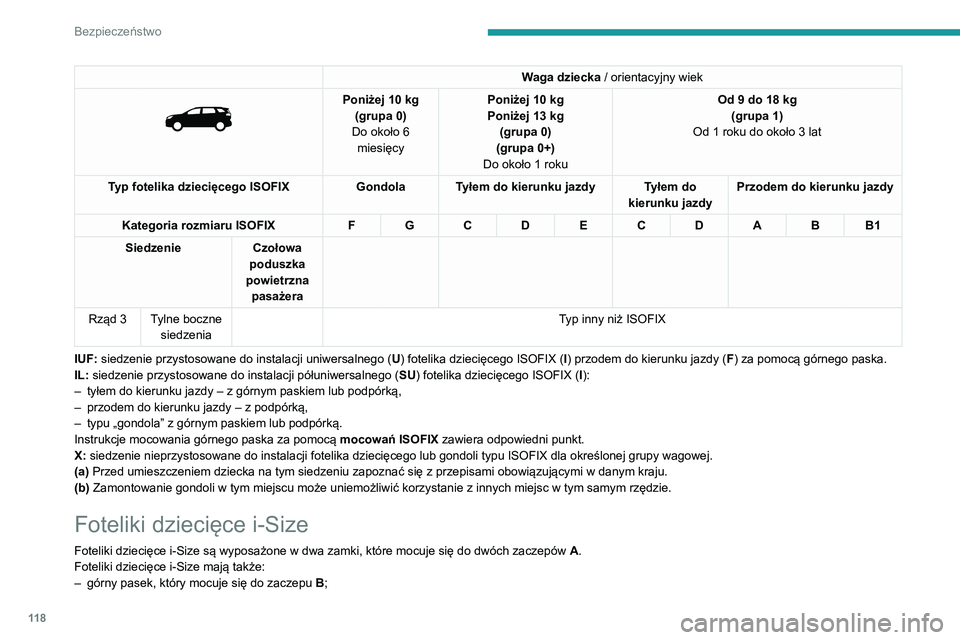

11 8
Bezpieczeństwo
Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6 miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 3 Tylne boczne siedzenia Typ inny niż ISOFIX
IUF: siedzenie przystosowane do instalacji uniwersalnego ( U) fotelika dziecięcego ISOFIX (I) przodem do kierunku jazdy ( F) za pomocą górnego paska.
IL: siedzenie przystosowane do instalacji półuniwersalnego ( SU) fotelika dziecięcego ISOFIX (I):
–

tyłem do kierunku jazdy – z górnym paskiem lub podpórką,
–


przodem do kierunku jazdy – z podpórką,
–


typu „gondola” z górnym paskiem lub podpórką.
Instrukcje mocowania górnego paska za pomocą mocowań ISOFIX zawiera odpowiedni punkt.
X:

siedzenie nieprzystosowane do instalacji fotelika dziecięcego lub gondoli typu ISOFIX dla określonej grupy wagowej.
(a) Przed umieszczeniem dziecka na tym siedzeniu zapoznać się z przepisami obowiązującymi w danym kraju.
(b)

Zamontowanie gondoli w tym miejscu może uniemożliwić korzystanie z innych miejsc w tym samym rzędzie.
Foteliki dziecięce i-Size
Foteliki dziecięce i-Size są wyposażone w dwa zamki, które mocuje się do dwóch zaczepów A.
Foteliki dziecięce i-Size mają także:
–

górny pasek, który mocuje się do zaczepu B

;
