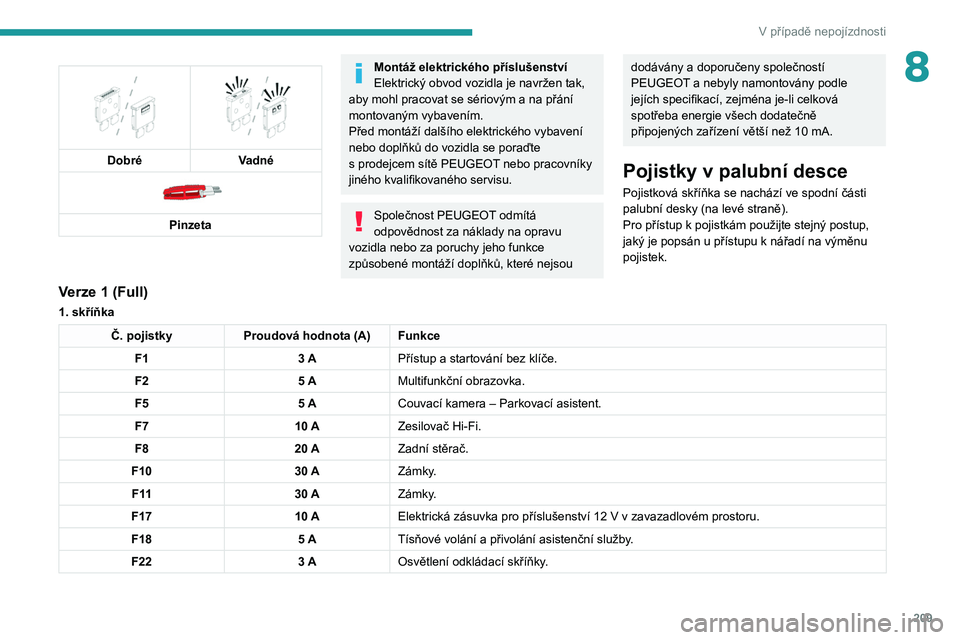

V případě nepojízdnosti
8

Dobré
Vadné

Pinzeta
Montáž elektrického příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na přání
montovaným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do vozidla se poraďte
s

prodejcem sítě PEUGEOT nebo pracovníky
jiného kvalifikovaného servisu.
Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce
způsobené montáží doplňků, které nejsou
dodávány a doporučeny společností
PEUGEOT a nebyly namontovány podle
jejích specifikací, zejména je-li celková
spotřeba energie všech dodatečně
připojených zařízení větší než 10
mA.
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
Pro přístup k pojistkám použijte stejný postup,
jaký je popsán u přístupu k
nářadí na výměnu
pojistek.
Verze 1 (Full)
1. skříňka
Č. pojistky Proudová hodnota (A) Funkce
F1 3 APřístup a startování bez klíče.
F2 5 AMultifunkční obrazovka.
F5 5 ACouvací kamera – Parkovací asistent.
F7 10 AZesilovač Hi-Fi.
F8 20 AZadní stěrač.
F10 30 AZámky.
F 11 30 AZámky.
F17 10 AElektrická zásuvka pro příslušenství 12
V v zavazadlovém prostoru.
F18 5 ATísňové volání a přivolání asistenční služby.
F22 3 AOsvětlení odkládací skříňky.

210
V případě nepojízdnosti

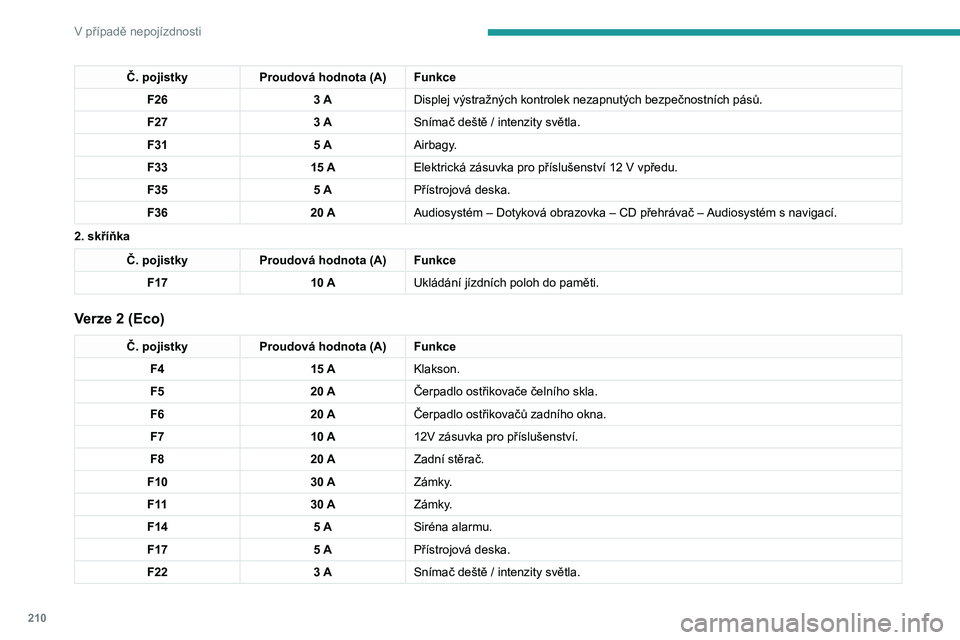

Č. pojistkyProudová hodnota (A) Funkce
F26 3 ADisplej výstražných kontrolek nezapnutých bezpečnostních pásů.
F27 3 ASnímač deště
/ intenzity světla.
F31 5 AAirbagy.
F33 15 AElektrická zásuvka pro příslušenství 12
V vpředu.
F35 5 APřístrojová deska.
F36 20 AAudiosystém – Dotyková obrazovka – CD přehrávač – Audiosystém s navigací.
2.

skříňka
Č. pojistky Proudová hodnota (A) Funkce
F17 10 AUkládání jízdních poloh do paměti.
Verze 2 (Eco)
Č. pojistky Proudová hodnota (A) Funkce
F4 15 AKlakson.
F5 20 AČerpadlo ostřikovače čelního skla.
F6 20 AČerpadlo ostřikovačů zadního okna.
F7 10 A12V zásuvka pro příslušenství.
F8 20 AZadní stěrač.
F10 30 AZámky.
F 11 30 AZámky.
F14 5 ASiréna alarmu.
F17 5 APřístrojová deska.
F22 3 ASnímač deště
/ intenzity světla.
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Verze 1 (Full)
1. skříňkaČ. pojistky Proudová hodnota (A) Funkce
F14 15 AČerpadlo ostřikovače.
F15 5 APosilovač řízení.

2 11
V případě nepojízdnosti

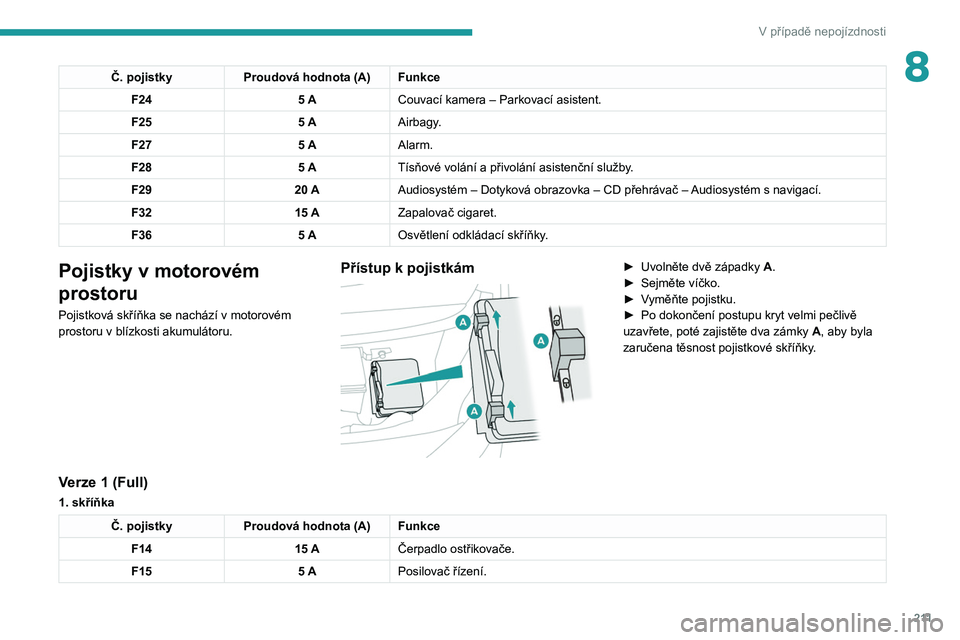

8Č. pojistkyProudová hodnota (A) Funkce
F24 5 ACouvací kamera – Parkovací asistent.
F25 5 AAirbagy.
F27 5 AAlarm.
F28 5 ATísňové volání a přivolání asistenční služby.
F29 20 AAudiosystém – Dotyková obrazovka – CD přehrávač – Audiosystém s navigací.
F32 15 AZapalovač cigaret.
F36 5 AOsvětlení odkládací skříňky.
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Přístup k pojistkám

► Uvolněte dvě západky A.
► Sejměte víčko.
►

V
yměňte pojistku.
►

Po dokončení postupu kryt velmi pečlivě
uzavřete, poté zajistěte dva zámky A

, aby byla
zaručena těsnost pojistkové skříňky.
Verze 1 (Full)
1. skříňka
Č. pojistky Proudová hodnota (A) Funkce
F14 15 AČerpadlo ostřikovače.
F15 5 APosilovač řízení.

212
V případě nepojízdnosti

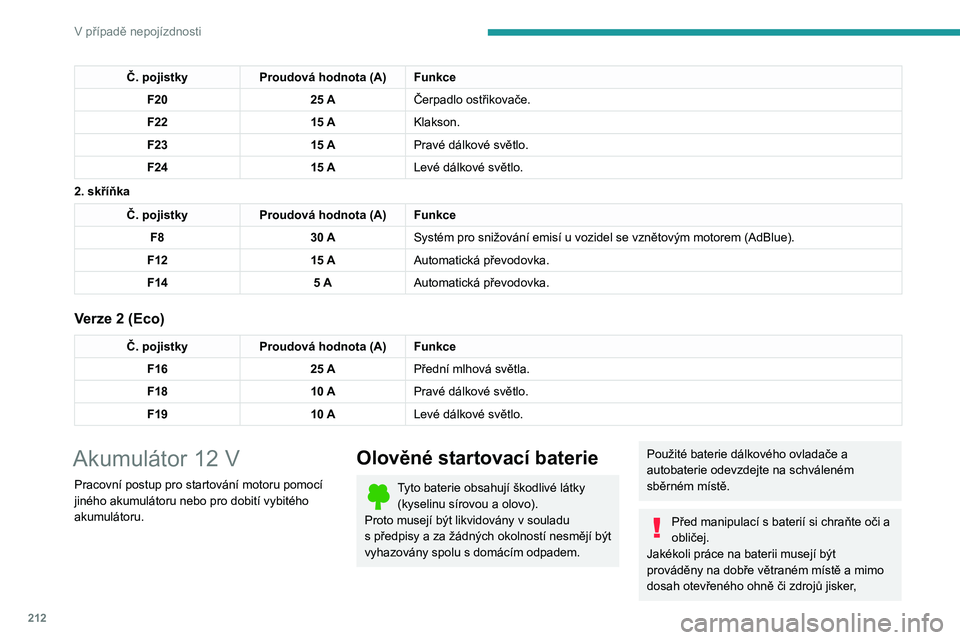

Č. pojistkyProudová hodnota (A) Funkce
F20 25 AČerpadlo ostřikovače.
F22 15 AKlakson.
F23 15 APravé dálkové světlo.
F24 15 ALevé dálkové světlo.
2.

skříňka
Č. pojistky Proudová hodnota (A) Funkce
F8 30 ASystém pro snižování emisí u
vozidel se vznětovým motorem (AdBlue).
F12 15 AAutomatická převodovka.
F14 5 AAutomatická převodovka.
Verze 2 (Eco)
Č. pojistky Proudová hodnota (A) Funkce
F16 25 APřední mlhová světla.
F18 10 APravé dálkové světlo.
F19 10 ALevé dálkové světlo.
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Olověné startovací baterie
Tyto baterie obsahují škodlivé látky
(kyselinu sírovou a olovo).
Proto musejí být likvidovány v
souladu
s

předpisy a za žádných okolností nesmějí být
vyhazovány spolu s
domácím odpadem.
Použité baterie dálkového ovladače a
autobaterie odevzdejte na schváleném
sběrném místě.
Před manipulací s baterií si chraňte oči a
obličej.
Jakékoli práce na baterii musejí být
prováděny na dobře větraném místě a mimo
dosah otevřeného ohně či zdrojů jisker
,
aby nevzniklo jakékoli riziko výbuchu nebo
požáru.
Po práci si umyjte ruce.
Přístup k baterii
Akumulátor se nachází pod kapotou motoru.

Pro přístup ke svorce (+):
► aktivací interiérové uvolňovací páčky a poté
vnějšího ovládacího prvku odjistěte kapotu,
► zvedněte kapotu.
(+) Svorka kladného pólu.
Je vybavena rychloupínací svorkou.
(–) Svorka záporného pólu.
Svorka záporného pólu není přístupná,
odloučené kostřicí místo se nachází v blízkosti
akumulátoru.

213
V případě nepojízdnosti

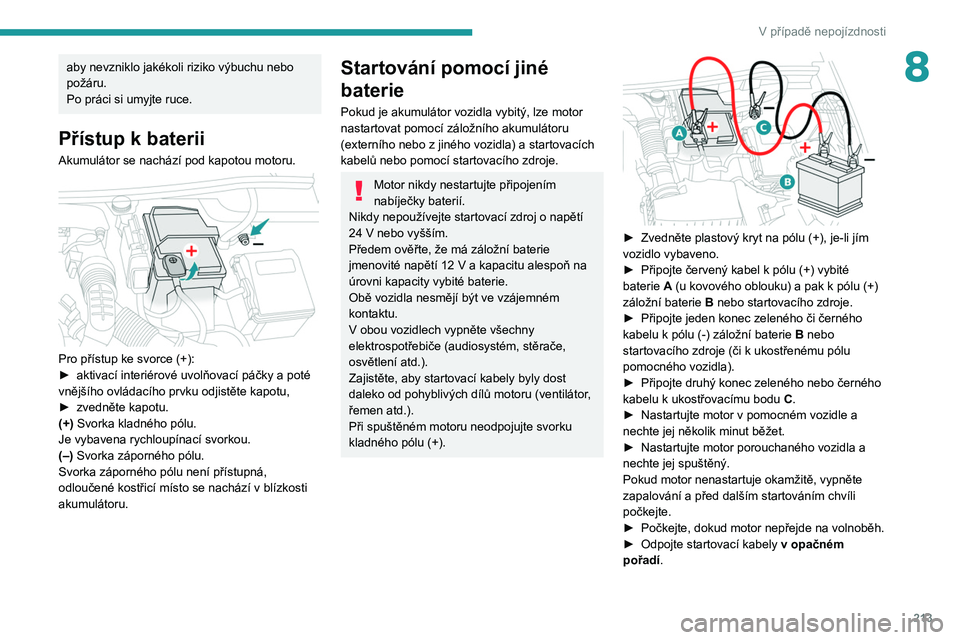

8aby nevzniklo jakékoli riziko výbuchu nebo
požáru.
Po práci si umyjte ruce.
Přístup k baterii
Akumulátor se nachází pod kapotou motoru.

Pro přístup ke svorce (+):
► aktivací interiérové uvolňovací páčky a poté
vnějšího ovládacího prvku odjistěte kapotu,
►

zvedněte kapotu.
(+)

Svorka kladného pólu.
Je vybavena rychloupínací svorkou.
(–) Svorka záporného pólu.
Svorka záporného pólu není přístupná,
odloučené kostřicí místo se nachází v blízkosti
akumulátoru.
Startování pomocí jiné
baterie
Pokud je akumulátor vozidla vybitý, lze motor
nastartovat pomocí záložního akumulátoru
(externího nebo z jiného vozidla) a startovacích
kabelů nebo pomocí startovacího zdroje.
Motor nikdy nestartujte připojením
nabíječky baterií.
Nikdy nepoužívejte startovací zdroj o napětí
24

V nebo vyšším.
Předem ověřte, že má záložní baterie
jmenovité napětí 12
V a kapacitu alespoň na
úrovni kapacity vybité baterie.
Obě vozidla nesmějí být ve vzájemném
kontaktu.
V

obou vozidlech vypněte všechny
elektrospotřebiče (audiosystém, stěrače,
osvětlení atd.).
Zajistěte, aby startovací kabely byly dost
daleko od pohyblivých dílů motoru (ventilátor,
řemen atd.).
Při spuštěném motoru neodpojujte svorku
kladného pólu (+).


► Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►

Připojte červený kabel k
pólu (+) vybité
baterie A (u kovového oblouku) a pak k
pólu (+)
záložní baterie B nebo startovacího zdroje.
►

Připojte jeden konec zeleného či černého
kabelu k

pólu (-) záložní baterie B nebo
startovacího zdroje (či k
ukostřenému pólu
pomocného vozidla).
►

Připojte druhý konec zeleného nebo černého
kabelu k

ukostřovacímu bodu C.
►

Nastartujte motor v
pomocném vozidle a
nechte jej několik minut běžet.
►

Nastartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud motor nenastartuje okamžitě, vypněte
zapalování a před dalším startováním chvíli
počkejte.
►


Počkejte, dokud motor nepřejde na volnoběh.
►


Odpojte startovací kabely
v opačném
pořadí.

214
V případě nepojízdnosti

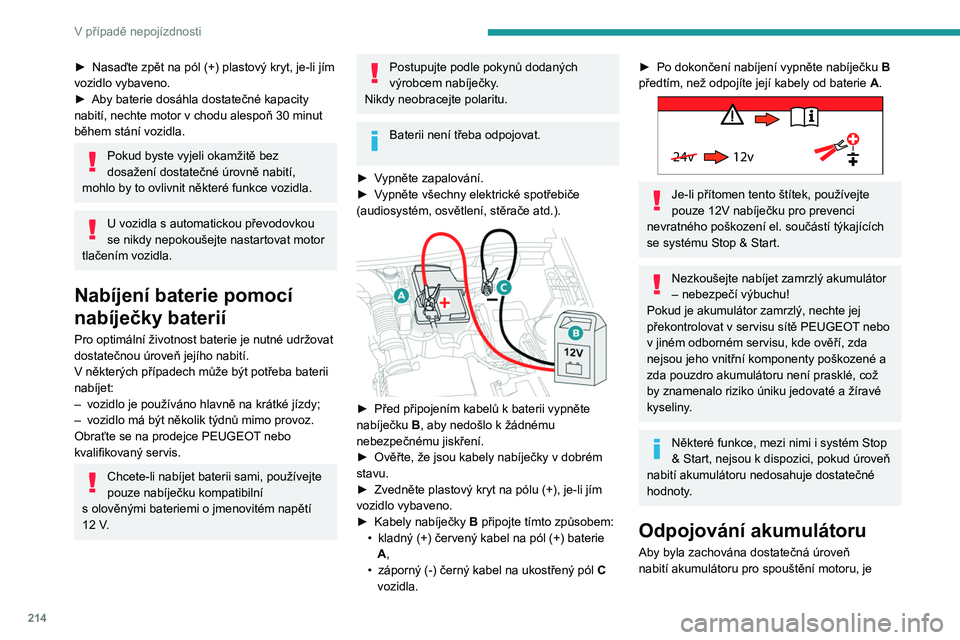

► Nasaďte zpět na pól (+) plastový kryt, je-li jím
vozidlo vybaveno.
►

Aby baterie dosáhla dostatečné kapacity
nabití, nechte motor v

chodu alespoň 30 minut
během stání vozidla.
Pokud byste vyjeli okamžitě bez
dosažení dostatečné úrovně nabití,
mohlo by to ovlivnit některé funkce vozidla.
U vozidla s automatickou převodovkou
se nikdy nepokoušejte nastartovat motor
tlačením vozidla.
Nabíjení baterie pomocí
nabíječky baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V
některých případech může být potřeba baterii
nabíjet:
–

vozidlo je používáno hlavně na krátké jízdy;
–


vozidlo má být několik týdnů mimo provoz.
Obraťte se na prodejce PEUGEOT

nebo
kvalifikovaný servis.
Chcete-li nabíjet baterii sami, používejte
pouze nabíječku kompatibilní
s

olověnými bateriemi o jmenovitém napětí
12

V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k
žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky B

připojte tímto způsobem:
•

kladný (+) červený kabel na pól (+) baterie
A

,
•

záporný (-) černý kabel na ukostřený pól C


vozidla.
► Po dokončení nabíjení vypněte nabíječku B
předtím, než odpojíte její kabely od baterie A.

24v 12v
Je-li přítomen tento štítek, používejte
pouze 12V nabíječku pro prevenci
nevratného poškození el. součástí týkajících
se systému Stop & Start.
Nezkoušejte nabíjet zamrzlý akumulátor
– nebezpečí výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v servisu sítě PEUGEOT nebo
v jiném odborném servisu, kde ověří, zda
nejsou jeho vnitřní komponenty poškozené a
zda pouzdro akumulátoru není prasklé, což
by znamenalo riziko úniku jedovaté a žíravé
kyseliny.
Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.
Odpojování akumulátoru
Aby byla zachována dostatečná úroveň
nabití akumulátoru pro spouštění motoru, je
doporučeno při odstavování vozidla na velmi
dlouhou dobu akumulátor odpojovat.
Před odpojením akumulátoru:
► uzavřete všechny vstupy (dveře, zavazadlový
prostor, okna, střechu),
► vypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.),
► vypněte zapalování a vyčkejte alespoň 4
minuty.
U akumulátoru je nutno pouze odpojit svorku (+).
Rychloupínací svorka
Odpojení od pólu (+)

► V závislosti na výbavě odklopte plastový kryt
z pólu (+).
► Úplným zvednutím páčky A uvolněte svorku
B.
► Vyjměte svorku B jejím zvednutím.

215
V případě nepojízdnosti

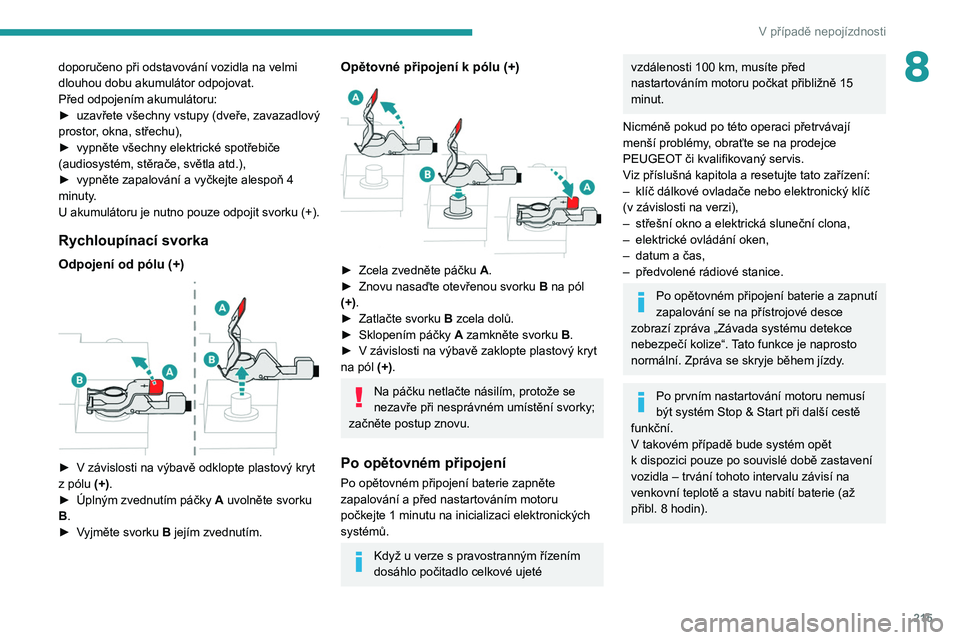

8doporučeno při odstavování vozidla na velmi
dlouhou dobu akumulátor odpojovat.
Před odpojením akumulátoru:
►
uzavřete všechny vstupy (dveře, zavazadlový
prostor

, okna, střechu),
►

vypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.),
►


vypněte zapalování a vyčkejte alespoň 4
minuty

.
U akumulátoru je nutno pouze odpojit svorku (+).
Rychloupínací svorka
Odpojení od pólu (+)

► V závislosti na výbavě odklopte plastový kryt
z pólu (+).
►

Úplným zvednutím páčky A

uvolněte svorku
B.
►

V
yjměte svorku B jejím zvednutím.
Opětovné připojení k pólu (+)

► Zcela zvedněte páčku A .
► Znovu nasaďte otevřenou svorku B
na pól
(+).
►

Zatlačte svorku
B zcela dolů.
►

Sklopením páčky A

zamkněte svorku B.
►

V
závislosti na výbavě zaklopte plastový kryt
na pól (+).
Na páčku netlačte násilím, protože se
nezavře při nesprávném umístění svorky;
začněte postup znovu.
Po opětovném připojení
Po opětovném připojení baterie zapněte
zapalování a před nastartováním motoru
počkejte 1
minutu na inicializaci elektronických
systémů.
Když u verze s pravostranným řízením
dosáhlo počitadlo celkové ujeté
vzdálenosti 100 km, musíte před
nastartováním motoru počkat přibližně 15
minut.
Nicméně pokud po této operaci přetrvávají
menší problémy
, obraťte se na prodejce
PEUGEOT či kvalifikovaný servis.
Viz příslušná kapitola a resetujte tato zařízení:
–

klíč dálkové ovladače nebo elektronický klíč
(v

závislosti na verzi),
–

střešní okno a elektrická sluneční clona,
–


elektrické ovládání oken,
–


datum a čas,
–


předvolené rádiové stanice.
Po opětovném připojení baterie a zapnutí
zapalování se na přístrojové desce
zobrazí zpráva „Závada systému detekce
nebezpečí kolize“. Tato funkce je naprosto
normální. Zpráva se skryje během jízdy.
Po prvním nastartování motoru nemusí
být systém Stop & Start při další cestě
funkční.
V

takovém případě bude systém opět
k

dispozici pouze po souvislé době zastavení
vozidla – trvání tohoto intervalu závisí na
venkovní teplotě a stavu nabití baterie (až
přibl. 8
hodin).

216
V případě nepojízdnosti

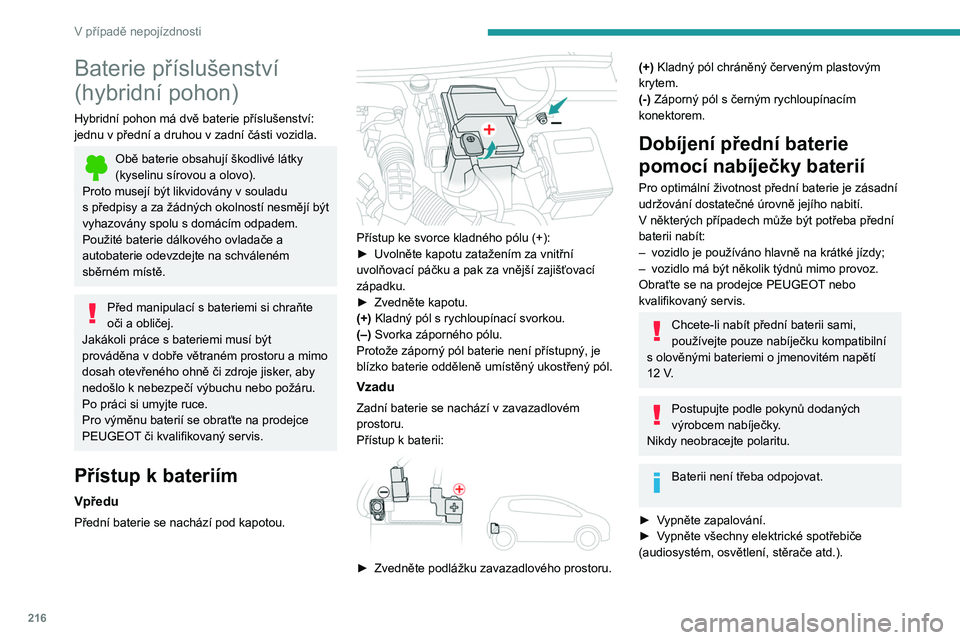

Baterie příslušenství
(hybridní pohon)
Hybridní pohon má dvě baterie příslušenství:
jednu v přední a druhou v zadní části vozidla.
Obě baterie obsahují škodlivé látky
(kyselinu sírovou a olovo).
Proto musejí být likvidovány v
souladu
s

předpisy a za žádných okolností nesmějí být
vyhazovány spolu s
domácím odpadem.
Použité baterie dálkového ovladače a
autobaterie odevzdejte na schváleném
sběrném místě.
Před manipulací s bateriemi si chraňte
oči a obličej.
Jakákoli práce s
bateriemi musí být
prováděna v
dobře větraném prostoru a mimo
dosah otevřeného ohně či zdroje jisker, aby
nedošlo k
nebezpečí výbuchu nebo požáru.
Po práci si umyjte ruce.
Pro výměnu baterií se obraťte na prodejce
PEUGEOT či kvalifikovaný servis.
Přístup k bateriím
Vpředu
Přední baterie se nachází pod kapotou.

Přístup ke svorce kladného pólu (+):
► Uvolněte kapotu zatažením za vnitřní
uvolňovací páčku a pak za vnější zajišťovací
západku.
►

Zvedněte kapotu.
(+)

Kladný pól s rychloupínací svorkou.
(–) Svorka záporného pólu.
Protože záporný pól baterie není přístupný, je
blízko baterie odděleně umístěný ukostřený pól.
Vzadu
Zadní baterie se nachází v zavazadlovém
prostoru.
Přístup k
baterii:


► Zvedněte podlážku zavazadlového prostoru.
(+) Kladný pól chráněný červeným plastovým
krytem.
(-) Záporný pól s černým rychloupínacím
konektorem.
Dobíjení přední baterie
pomocí nabíječky baterií
Pro optimální životnost přední baterie je zásadní
udržování dostatečné úrovně jejího nabití.
V
některých případech může být potřeba přední
baterii nabít:
–

vozidlo je používáno hlavně na krátké jízdy;
–


vozidlo má být několik týdnů mimo provoz.
Obraťte se na prodejce PEUGEOT

nebo
kvalifikovaný servis.
Chcete-li nabít přední baterii sami,
používejte pouze nabíječku kompatibilní
s

olověnými bateriemi o jmenovitém napětí
12

V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k žádnému
nebezpečnému jiskření.
► Ověřte, že jsou kabely nabíječky v dobrém
stavu.
► Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
► Kabely nabíječky B připojte tímto způsobem:
• kladný (+) červený kabel na pól (+) baterie
A,
• záporný (-) černý kabel na ukostřený pól C
vozidla.
► Po dokončení nabíjení vypněte nabíječku B
předtím, než odpojíte její kabely od baterie A.
Nezkoušejte nabíjet zamrzlý akumulátor
– nebezpečí výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v servisu sítě PEUGEOT nebo
v jiném odborném servisu, kde ověří, zda
nejsou jeho vnitřní komponenty poškozené a
zda pouzdro akumulátoru není prasklé, což

217
V případě nepojízdnosti
8

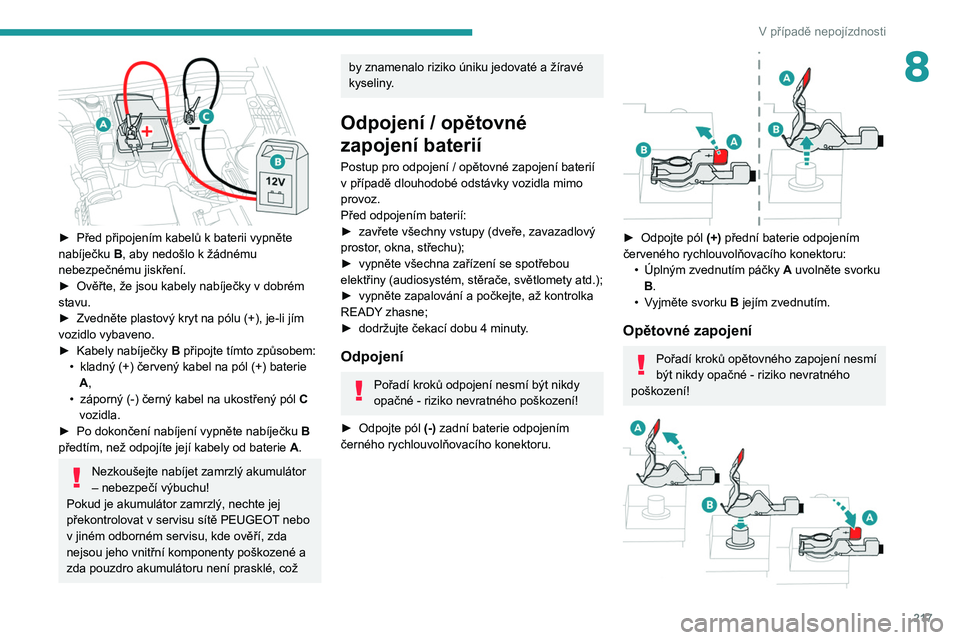

► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k
žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky B

připojte tímto způsobem:
•

kladný (+) červený kabel na pól (+) baterie
A

,
•

záporný (-) černý kabel na ukostřený pól C


vozidla.
►

Po dokončení nabíjení vypněte nabíječku B


předtím, než odpojíte její kabely od baterie A.
Nezkoušejte nabíjet zamrzlý akumulátor
– nebezpečí výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v servisu sítě PEUGEOT nebo
v jiném odborném servisu, kde ověří, zda
nejsou jeho vnitřní komponenty poškozené a
zda pouzdro akumulátoru není prasklé, což
by znamenalo riziko úniku jedovaté a žíravé
kyseliny.
Odpojení / opětovné
zapojení baterií
Postup pro odpojení / opětovné zapojení baterií
v případě dlouhodobé odstávky vozidla mimo
provoz.
Před odpojením baterií:
►

zavřete všechny vstupy (dveře, zavazadlový
prostor

, okna, střechu);
►

vypněte všechna zařízení se spotřebou
elektřiny (audiosystém, stěrače, světlomety atd.);
►


vypněte zapalování a počkejte, až kontrolka
READY

zhasne;
►

dodržujte čekací dobu 4
minuty.
Odpojení
Pořadí kroků odpojení nesmí být nikdy
opačné - riziko nevratného poškození!
►

Odpojte pól (-)

zadní baterie odpojením
černého rychlouvolňovacího konektoru.


► Odpojte pól (+) přední baterie odpojením
červeného rychlouvolňovacího konektoru: •

Úplným zvednutím páčky A

uvolněte svorku
B.
•

V
yjměte svorku B jejím zvednutím.
Opětovné zapojení
Pořadí kroků opětovného zapojení nesmí
být nikdy opačné - riziko nevratného
poškození!

218
V případě nepojízdnosti
► Zapojte pól (+) přední baterie připojením
červeného rychlouvolňovacího konektoru: •

Zcela zvedněte páčku A

.
•

Znovu nasaďte otevřenou svorku B

na pól
(+).
•

Zatlačte svorku
B zcela dolů.
•

Sklopením páčky A

zamkněte svorku B.
►

Zapojte pól (-)

zadní baterie připojením
černého rychlouvolňovacího konektoru.
Po opětovném připojení
Po opětovném připojení baterie zapněte
zapalování a před nastartováním motoru
počkejte 1
minutu na inicializaci elektronických
systémů.
Když u verze s pravostranným řízením
dosáhlo počitadlo celkové ujeté
vzdálenosti 100
km, musíte před
nastartováním motoru počkat přibližně 15
minut.
Nicméně pokud po této operaci přetrvávají
menší problémy, obraťte se na prodejce
PEUGEOT či kvalifikovaný servis.
Viz příslušná kapitola a resetujte tato zařízení:
– klíč dálkové ovladače nebo elektronický klíč
(v
závislosti na verzi),
–

střešní okno a elektrická sluneční clona,
–


elektrické ovládání oken,
–


datum a čas,
–


předvolené rádiové stanice.
Tažení vozidla
Postup odtažení vlastního vozidla či tažení
jiného vozidla pomocí demontovatelného
mechanického zařízení.
Všeobecná doporučení
Dodržujte předpisy platné v zemi, ve
které je vozidlo v provozu.
Ověřte, že hmotnost tažného vozidla je vyšší
než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí sedět
řidič, který je držitelem platného řidičského
průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč; lana a popruhy jsou zakázány.
Tažné vozidlo se musí rozjíždět pozvolným
a
plynulým pohybem.
Je-li vozidlo taženo s
vypnutým motorem,
není k
dispozici posilovač brzd a řízení.
Profesionální odtahová služba musí
být zavolána, pokud:
–

vozidlo má poruchu na dálnici nebo na
rychlostní silnici,
–


není možné zařadit neutrál, odblokovat
řízení nebo uvolnit parkovací brzdu,
–


není možné odtáhnout vozidlo
s


automatickou převodovkou při běžícím
motoru,
–

vlečení má proběhnout pouze se dvěma
koly na zemi,
–


se jedná o vozidlo s
pohonem všech
čtyř

kol,
–

není k
dispozici schválená vlečná tyč.
Hybridní vozidla
Před jakýmkoli zásahem sešlápněte brzdový pedál při zapnutém zapalování, zvolte režim N a pak hybridní systém vypněte (kontrolka READY
nesvítí).
K

odtahu vozidla na valníkovém nákladním voze či přívěsu vždy volejte odborníky .
Tažné oko použijte pouze k
uvolnění vozidla, pokud uvízlo, nebo k jeho zajištění pro odtah na valníkovém nákladním voze či přívěsu.
Přístup k nářadí
