PEUGEOT 3008 2022 Betriebsanleitungen (in German)

9
Bordinstrumente
1Digitales Kombiinstrument
(Head-up-Display)
Dieses digitale Kombiinstrument kann
benutzerspezifisch angepasst werden.
Je nach gewähltem Anzeigemodus werden
bestimmte Informationen ausgeblendet oder
unterschiedlich dargestellt.
Beispiel mit Anzeigemodus „ANZEIGEN“:


1.Kraftstofftankanzeige
2. Analoge Geschwindigkeitsanzeige (km/h oder
mph)
3. Gangwechselanzeige
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe
4. Digitale Geschwindigkeitsanzeige (km/h oder
mph)
5. Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
6. Drehzahlmesser (x 1.000 U/min)
7. Anzeige für Kühlflüssigkeitstemperatur (°C)
8. Tageskilometerzähler (km oder Meilen)
9. Gesamtkilometerzähler (km oder Meilen)
A. Beleuchtung Kombiinstrument Ein / Aus B.
Kurzes Drücken: Starten eines manuellen Tests
Langes Drücken: Rückstellung
der Wartungsanzeige oder des
Tageskilometerzählers (je nach Situation)
Digitales Kombiinstrument
(Head-up-Display)
(Aufladbarer Hybridantrieb)
Dieses digitale Kombiinstrument kann
benutzerspezifisch angepasst werden.
Je nach gewähltem Anzeigemodus werden
bestimmte Informationen ausgeblendet oder
unterschiedlich dargestellt.
Beispiel mit Anzeigemodus „ÉNERGIE“:


1.Kraftstofftankanzeige und verbleibende
Reichweite (km oder Meilen)
2. Digitale Geschwindigkeitsanzeige (km/h oder
mph)
READY Kontrollleuchte
3. Status des Getriebes
4. Energieströme
5. Ausgewählter Fahrmodus
6. Leistungsanzeige
7.Batterieladung und verbleibende Reichweite (km
oder Meilen)
8. Tageskilometerzähler (km oder Meilen)
9. Gesamtkilometerzähler (km oder Meilen)
A. Beleuchtung Kombiinstrument Ein / Aus
B. Kurzes Drücken: Starten eines manuellen Tests
Langes Drücken: Rückstellung
der Wartungsanzeige oder des
Tageskilometerzählers (je nach Situation)
Bei vollelektrischem Fahrmodus wird die
Geschwindigkeit blau angezeigt.
Anzeigen
Die meisten Kontrollleuchten haben keine feste
Position.
Die Kontrollleuchten der zweiten Zeile werden
von rechts nach links entsprechend ihrer Priorität
angezeigt.
Für bestimmte Funktionen, die über eine Betriebs-
sowie eine Deaktivierungskontrollleuchte verfügen,
ist nur ein Platz vorgesehen.
Dauerhafte Informationen
In der Standardanzeige erscheint auf dem
Kombiinstrument:
–

an fester Position:
•


Informationen zum Getriebe und zur Gangwechselanzeige
•


Kraftstofftankanzeige
•


Anzeige der Kühlflüssigkeitstemperatur (Benzin oder Diesel)

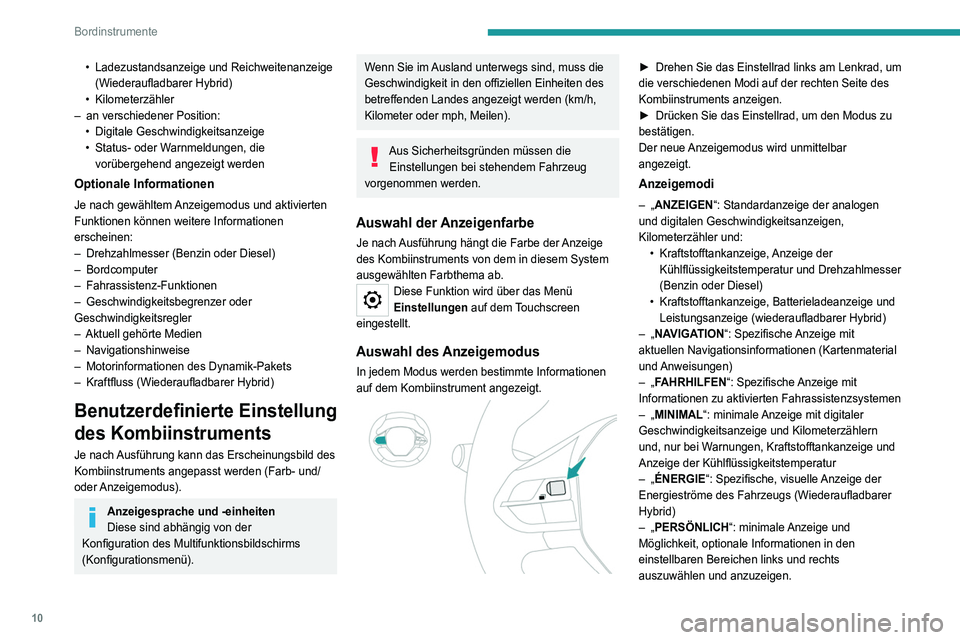

10
Bordinstrumente
• Ladezustandsanzeige und Reichweitenanzeige (Wiederaufladbarer Hybrid)
•
Kilometerzähler
–

an verschiedener Position:
•


Digitale Geschwindigkeitsanzeige
•


Status- oder W
arnmeldungen, die
vorübergehend angezeigt werden
Optionale Informationen
Je nach gewähltem Anzeigemodus und aktivierten
Funktionen können weitere Informationen
erscheinen:
–

Drehzahlmesser (Benzin oder Diesel)
–


Bordcomputer
–


Fahrassistenz-Funktionen
–


Geschwindigkeitsbegrenzer oder
Geschwindigkeitsregler
–


Aktuell gehörte Medien
–


Navigationshinweise
–


Motorinformationen des Dynamik-Pakets
–


Kraftfluss (Wiederaufladbarer Hybrid)
Benutzerdefinierte Einstellung
des Kombiinstruments
Je nach Ausführung kann das Erscheinungsbild des
Kombiinstruments angepasst werden (Farb- und/
oder Anzeigemodus).
Anzeigesprache und -einheiten
Diese sind abhängig von der
Konfiguration des Multifunktionsbildschirms
(Konfigurationsmenü).
Wenn Sie im Ausland unterwegs sind, muss die
Geschwindigkeit in den offiziellen Einheiten des
betreffenden Landes angezeigt werden (km/h,
Kilometer oder mph, Meilen).
Aus Sicherheitsgründen müssen die Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe
Je nach Ausführung hängt die Farbe der Anzeige
des Kombiinstruments von dem in diesem System
ausgewählten Farbthema ab.
Diese Funktion wird über das Menü
Einstellungen auf dem Touchscreen
eingestellt.
Auswahl des Anzeigemodus
In jedem Modus werden bestimmte Informationen
auf dem Kombiinstrument angezeigt.


â–º Drehen Sie das Einstellrad links am Lenkrad, um
die verschiedenen Modi auf der rechten Seite des
Kombiinstruments anzeigen.
â–º

Drücken Sie das Einstellrad, um den Modus zu
bestätigen.
Der neue

Anzeigemodus wird unmittelbar
angezeigt.
Anzeigemodi
– „ ANZEIGEN“: Standardanzeige der analogen
und digitalen Geschwindigkeitsanzeigen,
Kilometerzähler und: •

Kraftstofftankanzeige,
Anzeige der
Kühlflüssigkeitstemperatur und Drehzahlmesser
(Benzin oder Diesel)
•

Kraftstofftankanzeige, Batterieladeanzeige und Leistungsanzeige (wiederaufladbarer Hybrid)
–


„
NAVIGATION“: Spezifische Anzeige mit
aktuellen Navigationsinformationen (Kartenmaterial
und Anweisungen)
–

„
FAHRHILFEN“: Spezifische Anzeige mit
Informationen zu aktivierten Fahrassistenzsystemen
–

„
MINIMAL“: minimale Anzeige mit digitaler
Geschwindigkeitsanzeige und Kilometerzählern
und, nur bei Warnungen, Kraftstofftankanzeige und
Anzeige der Kühlflüssigkeitstemperatur
–

„
ÉNERGIE“: Spezifische, visuelle Anzeige der
Energieströme des Fahrzeugs (Wiederaufladbarer
Hybrid)
–

„
PERSÖNLICH“: minimale Anzeige und
Möglichkeit, optionale Informationen in den
einstellbaren Bereichen links und rechts
auszuwählen und anzuzeigen.

11
Bordinstrumente
1Konfiguration eines Anzeigemodus
„PERSÖNLICH“
Mit PEUGEOT Connect Radio► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
► Wählen Sie „ Konfiguration“ aus.
► Wählen Sie „Benutzeranpassung des
Kombiinstruments“ aus.
Mit PEUGEOT Connect Nav
► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
â–º

Wählen Sie „
OPTIONEN“ aus.
► Wählen Sie „ Benutzeranpassung des
Kombiinstruments“ aus.
â–º

Wählen Sie mithilfe der entsprechenden Pfeile
auf dem

Touchscreen für jeweils den rechten und
linken personalisierbaren Anzeigenbereich einen
Informationstyp aus: •

„Fahrassistenzsysteme“
•

„Motorinfos“ (je nach Ausführung)
•

„G-Meter“ (je nach Ausführung)
•

„Temperaturen:“ (Motoröl)
•

„Media“
•

„Navigation“
•

„Bordcomputer“
•

„Drehzahlmesser“
•

„Energiefluss“ (je nach Ausführung)
•

„Leistungsanzeige“ (je nach Ausführung)
•

„Energieverbrauch“ (je nach Ausführung)
â–º

Bestätigen Sie, um Ihre
Auswahl zu speichern
und das Menü zu verlassen. Der Modus PERSÖNLICH wird unverzüglich
angezeigt.
Kontroll- und Warnleuchten
Als Piktogrammanzeigen weisen diese
Kontrollleuchten auf das Auftreten einer
Funktionsstörung hin (Warnleuchten) oder
geben Informationen über den Betriebsstatus
eines Systems (Kontrollleuchten für Betrieb
bzw. Deaktivierung). Bestimmte Kontrollleuchten
leuchten auf zwei Weisen auf (ununterbrochen und
blinkend) und/oder in verschiedenen Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann ein
akustisches Signal ertönen und/oder eine Meldung
auf einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet. Weitere Informationen finden
Sie in der Beschreibung der einzelnen Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die
Dauer einiger Sekunden auf. Nach Anlassen des
Motors, müssen diese erlöschen.
Für weitere Informationen zu einem System oder
einer Funktion siehe entsprechenden Abschnitt.
Ununterbrochen leuchtende
Kontrollleuchte
Beim Aufleuchten einer roten oder orangefarbenen
Kontrollleuchte liegt möglicherweise eine Störung
vor, die einer weiteren Diagnose bedarf.
Wenn eine Leuchte weiterhin leuchtet
Die Hinweise (1), (2) und (3) in der Beschreibung
der Warn- und Kontrollleuchten gibt an, ob
zusätzlich zu den empfohlenen Maßnahmen ein
Fachmann zurate gezogen werden muss.
(1): Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos
möglich ist und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
(3): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Liste der Warnleuchten
Rote Warnleuchten
STOPP
Ununterbrochen in Verbindung mit einer
anderen Kontrollleuchte, der Anzeige einer
Meldung und einem akustischen Signal
Es wurde ein schwerwiegendes Problem am
Motor, der Bremsanlage, der Servolenkung, dem
Automatikgetriebe oder der Elektrik festgestellt.
Führen Sie (1) und dann (2) aus.

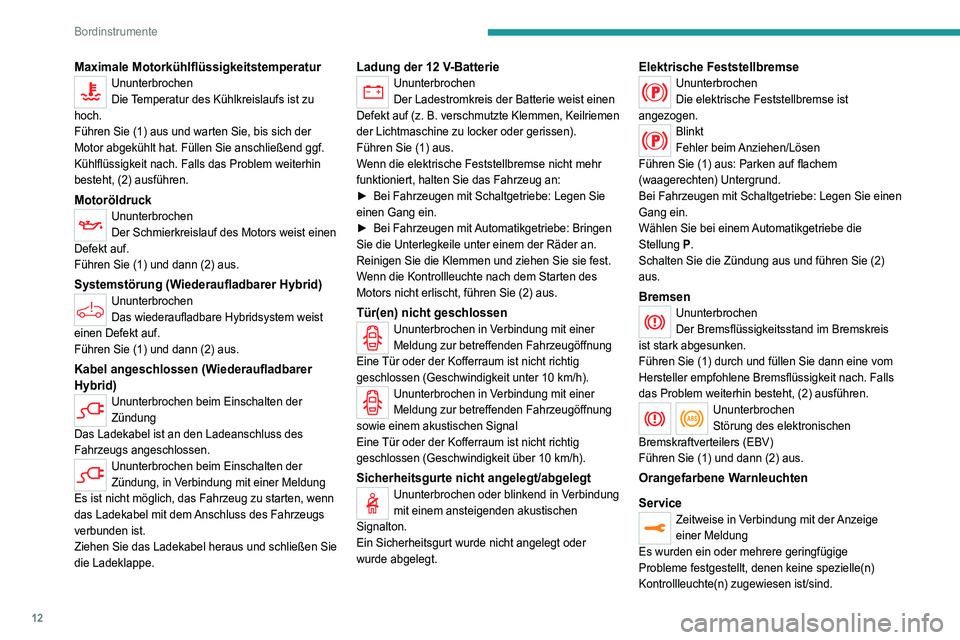

12
Bordinstrumente
Maximale MotorkühlflüssigkeitstemperaturUnunterbrochen
Die Temperatur des Kühlkreislaufs ist zu
hoch.
Führen Sie (1) aus und warten Sie, bis sich der
Motor abgekühlt hat. Füllen Sie anschließend ggf.
Kühlflüssigkeit nach. Falls das Problem weiterhin
besteht, (2) ausführen.
MotoröldruckUnunterbrochen
Der Schmierkreislauf des Motors weist einen
Defekt auf.
Führen Sie (1) und dann (2) aus.
Systemstörung (Wiederaufladbarer Hybrid)Ununterbrochen
Das wiederaufladbare Hybridsystem weist
einen Defekt auf.
Führen Sie (1) und dann (2) aus.
Kabel angeschlossen (Wiederaufladbarer
Hybrid)
Ununterbrochen beim Einschalten der
Zündung
Das Ladekabel ist an den Ladeanschluss des
Fahrzeugs angeschlossen.
Ununterbrochen beim Einschalten der
Zündung, in Verbindung mit einer Meldung
Es ist nicht möglich, das Fahrzeug zu starten, wenn
das Ladekabel mit dem Anschluss des Fahrzeugs
verbunden ist.
Ziehen Sie das Ladekabel heraus und schließen Sie
die Ladeklappe.
Ladung der 12 V-BatterieUnunterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (z.
B. verschmutzte Klemmen, Keilriemen
der Lichtmaschine zu locker oder gerissen).
Führen Sie (1) aus.
Wenn die elektrische Feststellbremse nicht mehr
funktioniert, halten Sie das Fahrzeug an:
â–º

Bei Fahrzeugen mit Schaltgetriebe: Legen Sie
einen Gang ein.
â–º


Bei Fahrzeugen mit
Automatikgetriebe: Bringen
Sie die Unterlegkeile unter einem der Räder an.
Reinigen Sie die Klemmen und ziehen Sie sie fest.
Wenn die Kontrollleuchte nach dem Starten des
Motors nicht erlischt, führen Sie (2) aus.
Tür(en) nicht geschlossenUnunterbrochen in Verbindung mit einer
Meldung zur betreffenden Fahrzeugöffnung
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit unter 10 km/h).
Ununterbrochen in Verbindung mit einer
Meldung zur betreffenden Fahrzeugöffnung
sowie einem akustischen Signal
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit über 10 km/h).
Sicherheitsgurte nicht angelegt/abgelegtUnunterbrochen oder blinkend in Verbindung
mit einem ansteigenden akustischen
Signalton.
Ein Sicherheitsgurt wurde nicht angelegt oder
wurde abgelegt.
Elektrische FeststellbremseUnunterbrochen
Die elektrische Feststellbremse ist
angezogen.
Blinkt
Fehler beim Anziehen/Lösen
Führen Sie (1) aus: Parken auf flachem
(waagerechten) Untergrund.
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen
Gang ein.
Wählen Sie bei einem Automatikgetriebe die
Stellung P.
Schalten Sie die Zündung aus und führen Sie (2)
aus.
BremsenUnunterbrochen
Der Bremsflüssigkeitsstand im Bremskreis
ist stark abgesunken.
Führen Sie (1) durch und füllen Sie dann eine vom
Hersteller empfohlene Bremsflüssigkeit nach. Falls
das Problem weiterhin besteht, (2) ausführen.
Ununterbrochen
Störung des elektronischen
Bremskraftverteilers (EBV)
Führen Sie (1) und dann (2) aus.
Orangefarbene Warnleuchten
Service
Zeitweise in Verbindung mit der Anzeige
einer Meldung
Es wurden ein oder mehrere geringfügige
Probleme festgestellt, denen keine spezielle(n)
Kontrollleuchte(n) zugewiesen ist/sind.

13
Bordinstrumente
1Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.
Einige Probleme können Sie selbst beheben, wie
beispielsweise das Austauschen der Batterie in der
Fernbedienung.
Führen Sie in allen anderen Fällen, wie
beispielsweise einer Fehlfunktion der
Reifendrucküberwachung, (3) aus.
Ununterbrochen in Verbindung mit der
Anzeige einer Meldung
Es wurden ein oder mehrere größere
Fehlfunktionen festgestellt, denen keine spezielle(n)
Kontrollleuchte(n) zugewiesen ist/sind.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache der Fehlfunktion fest,
führen Sie dann (3) aus.
Ununterbrochen, in Verbindung mit der
Meldung „Fehler Feststellbremse“
Das automatische Lösen der elektrischen
Feststellbremse ist nicht möglich.
Führen Sie (2) aus.
Service-Kontrollleuchte leuchtet
ununterbrochen und
Wartungsschlüssel blinkt und leuchtet dann
ununterbrochen
Das Wartungsintervall wurde überschritten.
Die Wartung des Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor
Vorglühen (Diesel)Zeitweise eingeschaltet
(bis zu ca. 30 Sekunden bei extremen
Witterungsbedingungen)
Beim Einschalten der Zündung, wenn die
Wetterbedingungen und die Motortemperatur dies
erforderlich machen.
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie den Motor starten.
Bei Erlöschen der Kontrollleuchte startet der Motor
sofort, wenn Sie Folgendes drücken und gedrückt
halten:
–

Bei Fahrzeugen mit Schaltgetriebe das
Kupplungspedal getreten halten.
–


Bei Fahrzeugen mit
Automatikgetriebe das
Bremspedal getreten halten.
Startet der Motor nicht, wiederholen Sie die
Startanforderung, während Sie weiterhin das Pedal
treten.
Niedriger KraftstoffstandUnunterbrochen mit rot angezeigtem
Reservestand in Verbindung mit einem
akustischen Signal und der Anzeige einer Meldung.
Beim erstmaligen Aufleuchten befinden sich noch
ca. 6 Liter Kraftstoff im Tank (Reserve).
Bis Kraftstoff nachgefüllt wird, erscheint diese
Warnung bei jedem Einschalten der Zündung,
und zwar in immer schnellerer Folge, je weniger
Kraftstoff im Tank verbleibt.
Tanken Sie schnellstmöglich auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben. Fahren Sie keinesfalls den Tank komplett leer,
da sonst die Abgasentgiftungs- und Einspritzanlage
beschädigt werden können.
MotorselbstdiagnoseBlinkt
Die Motorsteuerung weist einen Defekt auf.
Es besteht die Gefahr, dass der Katalysator
beschädigt wird.
Führen Sie unbedingt (2) aus.
Ununterbrochen
Störung des Abgasreinigungssystems
Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Führen Sie unverzüglich (3) aus.
AdBlue® (BlueHDi)Leuchtet ca. 30 Sekunden beim Einschalten
der Zündung in Verbindung mit einer
Meldung über die verbleibende Reichweite.
Die Reichweite beträgt zwischen 2.400
km und
800

km.
Füllen Sie AdBlue
® nach.Leuchtet ab Einschalten der Zündung
ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 800
km und
100

km.
Füllen Sie AdBlue
®so schnell wie möglich wieder
auf, oder führen Sie (3) aus.

14
Bordinstrumente

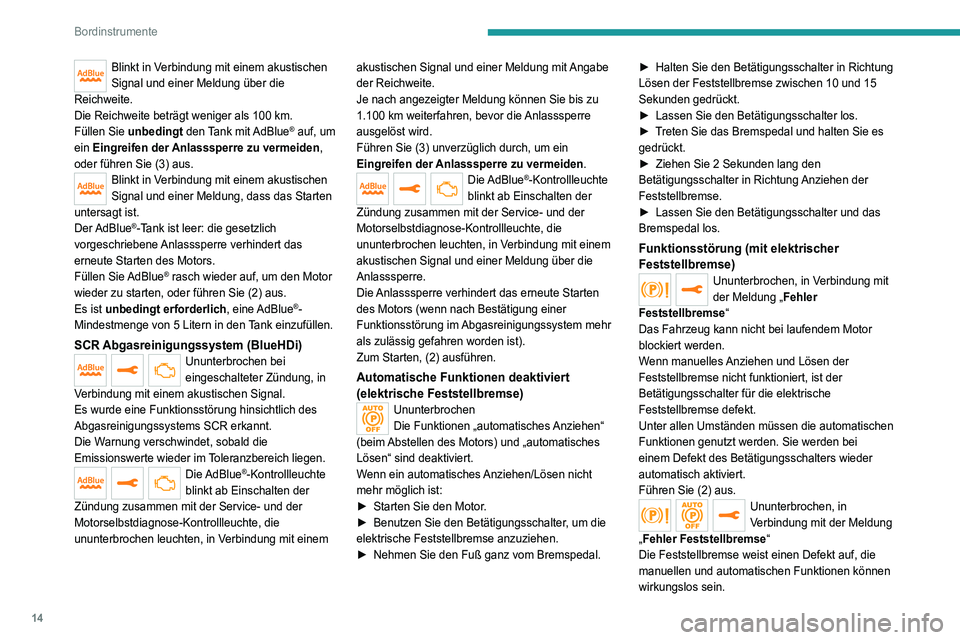

Blinkt in Verbindung mit einem akustischen
Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt weniger als 100
km.
Füllen Sie unbedingt den Tank mit AdBlue
® auf, um
ein Eingreifen der Anlasssperre zu vermeiden,
oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen
Signal und einer Meldung, dass das Starten
untersagt ist.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Füllen Sie AdBlue
® rasch wieder auf, um den Motor
wieder zu starten, oder führen Sie (2) aus.
Es ist unbedingt erforderlich, eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank einzufüllen.
SCR Abgasreinigungssystem (BlueHDi)Ununterbrochen bei
eingeschalteter Zündung, in
Verbindung mit einem akustischen Signal.
Es wurde eine Funktionsstörung hinsichtlich des
Abgasreinigungssystems SCR erkannt.
Die Warnung verschwindet, sobald die
Emissionswerte wieder im Toleranzbereich liegen.
Die AdBlue®-Kontrollleuchte
blinkt ab Einschalten der
Zündung zusammen mit der Service- und der
Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit einem akustischen Signal und einer Meldung mit Angabe
der Reichweite.
Je nach angezeigter Meldung können Sie bis zu
1.100
km weiterfahren, bevor die Anlasssperre
ausgelöst wird.
Führen Sie (3) unverzüglich durch, um ein
Eingreifen der Anlasssperre zu vermeiden.
Die AdBlue®-Kontrollleuchte
blinkt ab Einschalten der
Zündung zusammen mit der Service- und der
Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit einem
akustischen Signal und einer Meldung über die
Anlasssperre.
Die Anlasssperre verhindert das erneute Starten
des Motors (wenn nach Bestätigung einer
Funktionsstörung im Abgasreinigungssystem mehr
als zulässig gefahren worden ist).
Zum Starten, (2) ausführen.
Automatische Funktionen deaktiviert
(elektrische Feststellbremse)
Ununterbrochen
Die Funktionen „automatisches Anziehen“
(beim Abstellen des Motors) und „automatisches
Lösen“ sind deaktiviert.
Wenn ein automatisches Anziehen/Lösen nicht
mehr möglich ist:
â–º

Starten Sie den Motor
.
â–º

Benutzen Sie den Betätigungsschalter
, um die
elektrische Feststellbremse anzuziehen.
â–º

Nehmen Sie den Fuß ganz vom Bremspedal. ►


Halten Sie den Betätigungsschalter in Richtung
Lösen der Feststellbremse zwischen 10 und 15
Sekunden gedrückt.
â–º

Lassen Sie den Betätigungsschalter los.
â–º

T
reten Sie das Bremspedal und halten Sie es
gedrückt.
â–º
Ziehen Sie 2 Sekunden lang den
Betätigungsschalter in Richtung
Anziehen der
Feststellbremse.
â–º
Lassen Sie den Betätigungsschalter und das
Bremspedal los.
Funktionsstörung (mit elektrischer
Feststellbremse)
Ununterbrochen, in Verbindung mit
der Meldung „Fehler
Feststellbremse“
Das Fahrzeug kann nicht bei laufendem Motor
blockiert werden.
Wenn manuelles Anziehen und Lösen der
Feststellbremse nicht funktioniert, ist der
Betätigungsschalter für die elektrische
Feststellbremse defekt.
Unter allen Umständen müssen die automatischen
Funktionen genutzt werden. Sie werden bei
einem Defekt des Betätigungsschalters wieder
automatisch aktiviert.
Führen Sie (2) aus.
Ununterbrochen, in
Verbindung mit der Meldung
„Fehler Feststellbremse“
Die Feststellbremse weist einen Defekt auf, die
manuellen und automatischen Funktionen können
wirkungslos sein.

15
Bordinstrumente
1Um das Fahrzeug im Stand zu blockieren:
► Ziehen Sie den Betätigungsschalter der
elektrischen Feststellbremse und halten Sie ihn
für die Dauer von ca. 7 bis 15 Sekunden gezogen,
bis die Kontrollle
uchte auf dem Kombiinstrument
aufleuchtet.
Funktioniert diese Methode nicht, so müssen Sie
das Fahrzeug sichern:
â–º

Stellen Sie Ihr Fahrzeug auf einer ebenen
Fläche ab.
â–º


Bei Fahrzeugen mit Schaltgetriebe: Legen Sie
einen Gang ein.
â–º


Bei einem
Automatikgetriebe wählen Sie
den Modus P und legen Sie den mitgelieferten
Unterlegkeil unter eines der Räder.
Führen Sie dann (2) aus.
BremsenUnunterbrochen
Es wurde ein geringfügige Funktionsstörung
des Motors festgestellt.
Fahren Sie vorsichtig.
Führen Sie (3) aus.
Fußgängerhupe (Wiederaufladbarer Hybrid)Ununterbrochen
Funktionsstörung der Hupe
Führen Sie (3) aus.
Abstandswarner/Active Safety BrakeUnunterbrochen in Verbindung mit der
Anzeige einer Meldung
Das System wurde über den Touchscreen (Menü
Fahrbeleuchtung/ Fahrzeug) deaktiviert.
Blinkt
Das System wird aktiviert und bremst
das Fahrzeug vorübergehend ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Ununterbrochen in Verbindung mit einer
Meldung und einem akustischen Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Ununterbrochen
Das System weist einen Defekt auf.
Wenn diese Kontrollleuchten nach Ausschalten
und anschließendem Neustarten des Motors
aufleuchten, führen Sie (3) aus.
Ununterbrochen
Das System wird vorübergehend
deaktiviert, weil die Anwesenheit von Fahrer und/
oder Beifahrer (je nach Ausführung) erkannt wurde,
der entsprechende Sicherheitsgurt jedoch nicht
angelegt wurde.
Antiblockiersystem (ABS)
Ununterbrochen
Das Antiblockiersystem weist einen Defekt
auf.
Das Fahrzeug fährt mit herkömmlicher
Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen
Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Neustarten des
Fahrzeugs und ab etwa 50
km/h automatisch
reaktiviert.
Bei Geschwindigkeiten von unter 50
km/h kann es
manuell reaktiviert werden.
Dynamische Stabilitätskontrolle (DSC) /
Antriebsschlupfregelung (ASR)
Blinkt
DSC/ASR wird bei Verlust der Bodenhaftung
oder Verlassen der Fahrspur aktiviert.
Ununterbrochen
Es liegt ein Defekt des DSC-/ASR-Systems
vor.
Führen Sie (3) aus.
Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit
der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
BerganfahrassistentUnunterbrochen, in Verbindung mit
der Meldung „Fehler
Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.

16
Bordinstrumente

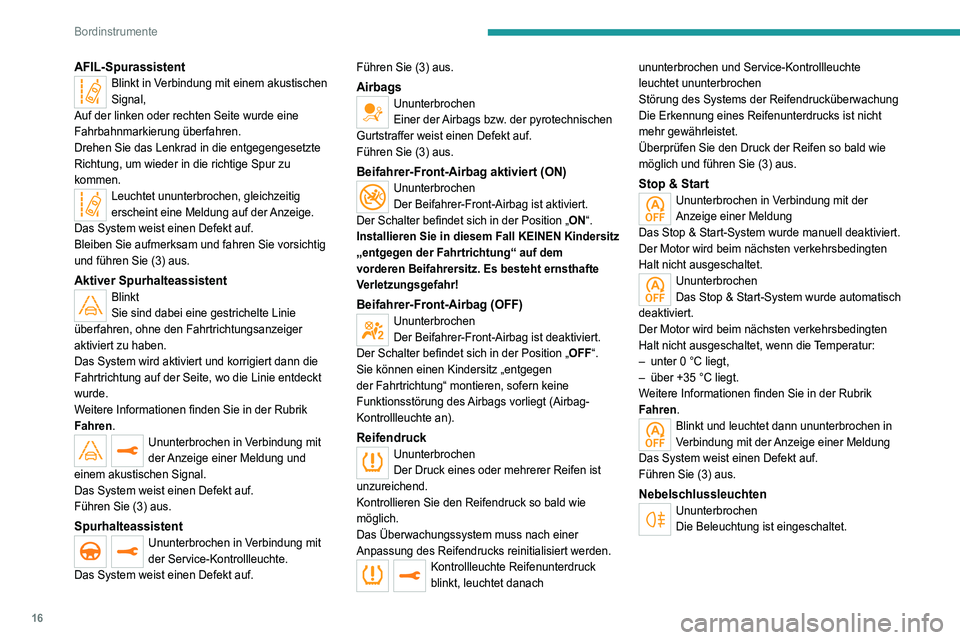

AFIL-SpurassistentBlinkt in Verbindung mit einem akustischen
Signal,
Auf der linken oder rechten Seite wurde eine
Fahrbahnmarkierung überfahren.
Drehen Sie das Lenkrad in die entgegengesetzte
Richtung, um wieder in die richtige Spur zu
kommen.
Leuchtet ununterbrochen, gleichzeitig
erscheint eine Meldung auf der Anzeige.
Das System weist einen Defekt auf.
Bleiben Sie aufmerksam und fahren Sie vorsichtig
und führen Sie (3) aus.
Aktiver SpurhalteassistentBlinkt
Sie sind dabei eine gestrichelte Linie
überfahren, ohne den Fahrtrichtungsanzeiger
aktiviert zu haben.
Das System wird aktiviert und korrigiert dann die
Fahrtrichtung auf der Seite, wo die Linie entdeckt
wurde.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Ununterbrochen in Verbindung mit
der Anzeige einer Meldung und
einem akustischen Signal.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
SpurhalteassistentUnunterbrochen in Verbindung mit
der Service-Kontrollleuchte.
Das System weist einen Defekt auf. Führen Sie (3) aus.
AirbagsUnunterbrochen
Einer der Airbags bzw. der pyrotechnischen
Gurtstraffer weist einen Defekt auf.
Führen Sie (3) aus.
Beifahrer-Front-Airbag aktiviert (ON)Ununterbrochen
Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ON“.
Installieren Sie in diesem Fall KEINEN Kindersitz
„entgegen der Fahrtrichtung“ auf dem
vorderen Beifahrersitz. Es besteht ernsthafte
Verletzungsgefahr!
Beifahrer-Front-Airbag (OFF)Ununterbrochen
Der Beifahrer-Front-Airbag ist deaktiviert.
Der Schalter befindet sich in der Position „OFF“.
Sie können einen Kindersitz „entgegen
der Fahrtrichtung“ montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Kontrollleuchte an).
ReifendruckUnunterbrochen
Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie den Reifendruck so bald wie
möglich.
Das Ãœberwachungssystem muss nach einer
Anpassung des Reifendrucks reinitialisiert werden.
Kontrollleuchte Reifenunterdruck
blinkt, leuchtet danach ununterbrochen und Service-Kontrollleuchte
leuchtet ununterbrochen
Störung des Systems der Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht
mehr gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Stop & StartUnunterbrochen in Verbindung mit der
Anzeige einer Meldung
Das Stop & Start-System wurde manuell deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten
Halt nicht ausgeschaltet.
Ununterbrochen
Das Stop & Start-System wurde automatisch
deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten
Halt nicht ausgeschaltet, wenn die Temperatur:
–

unter 0 °C liegt,
–


über +35 °C liegt.
W

eitere Informationen finden Sie in der Rubrik
Fahren.
Blinkt und leuchtet dann ununterbrochen in
Verbindung mit der Anzeige einer Meldung
Das System weist einen Defekt auf.
Führen Sie (3) aus.
NebelschlussleuchtenUnunterbrochen
Die Beleuchtung ist eingeschaltet.

17
Bordinstrumente
1Grüne Warnleuchten
Toter-Winkel-Assistent
Ununterbrochen.
Die Funktion wurde aktiviert.
Hill Assist Descent ControlUnunterbrochen
Das System wurde zwar aktiviert, aber die
Regulierungsbedingungen sind nicht erfüllt (Gefälle,
eingelegter Gang).
Blinkt
Das System reguliert die
Fahrzeuggeschwindigkeit.
Das Fahrzeug wird abgebremst; die Bremsleuchten
leuchten auf.
Stop & StartUnunterbrochen
Das Stop & Start-System hat den Motor bei
Fahrzeugstillstand in den Modus STOP versetzt.
Blinkt vorübergehend
Der Modus STOP ist vorübergehend nicht
verfügbar oder der Modus START wird automatisch
ausgelöst.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Fahrzeug fahrbereit (Wiederaufladbarer
Hybrid)
Leuchtet ununterbrochen in Verbindung mit
einem akustischen Signal während des
Aufleuchtens.
Das Fahrzeug ist fahrbereit. Die Kontrollleuchte erlischt bei einer
Geschwindigkeit von ungefähr 5
km/h und leuchtet
erneut auf, wenn das Fahrzeug still steht.
Die Leuchte erlischt, wenn Sie den Motor
ausschalten und das Fahrzeug verlassen.
SpurhalteassistentUnunterbrochen
Die Funktion wurde aktiviert.
Alle Bedingungen wurden erfüllt: Das System ist in
Betrieb.
Weitere Informationen finden Sie in der Rubrik
Fahren.
WischautomatikUnunterbrochen
Wischautomatik der Frontscheibenwischer
ist aktiviert.
FahrtrichtungsanzeigerBlinkt mit akustischem Signal
Die Fahrtrichtungsanzeiger leuchten auf.
StandlichtUnunterbrochen
Die Beleuchtung ist eingeschaltet.
AbblendlichtUnunterbrochen
Die Beleuchtung ist eingeschaltet.
FernlichtassistentUnunterbrochen
Die Funktion wurde über den
Touchscreen (Menü Fahrbeleuchtung/Fahrzeug)
aktiviert. Der Lichtschalterhebel befindet sich in der Position
„AUTO“.
Weitere Informationen finden Sie in der Rubrik
Beleuchtung und Sicht.
Blaue Warnleuchten
Fernlicht
Ununterbrochen
Die Lampen leuchten.
Schwarze/weiße Warnleuchten
Automatikgetriebe oder elektronisches
Automatikgetriebe (e-EAT8)
(Wiederaufladbarer Hybrid)
Ununterbrochen
Das Automatikgetriebe ist gesperrt.
Drücken Sie zum Entsperren die Taste Unlock.
eSave-Funktion (Wiederaufladbarer Hybrid)Ununterbrochen, in Verbindung mit der
Anzeige der reservierten elektrischen
Reichweite.
Die eSave-Funktion ist aktiviert.
Anzeigen
Wartungsanzeige
Die Wartungsanzeige wird auf Grundlage der
zurückgelegten Fahrstrecke (in km oder Meilen)
und der seit der letzten Wartung verstrichenen Zeit
(Monate oder Tage) berechnet.
Eine entsprechende Warnmeldung wird ausgelöst,
je nachdem, was zuerst eintritt.

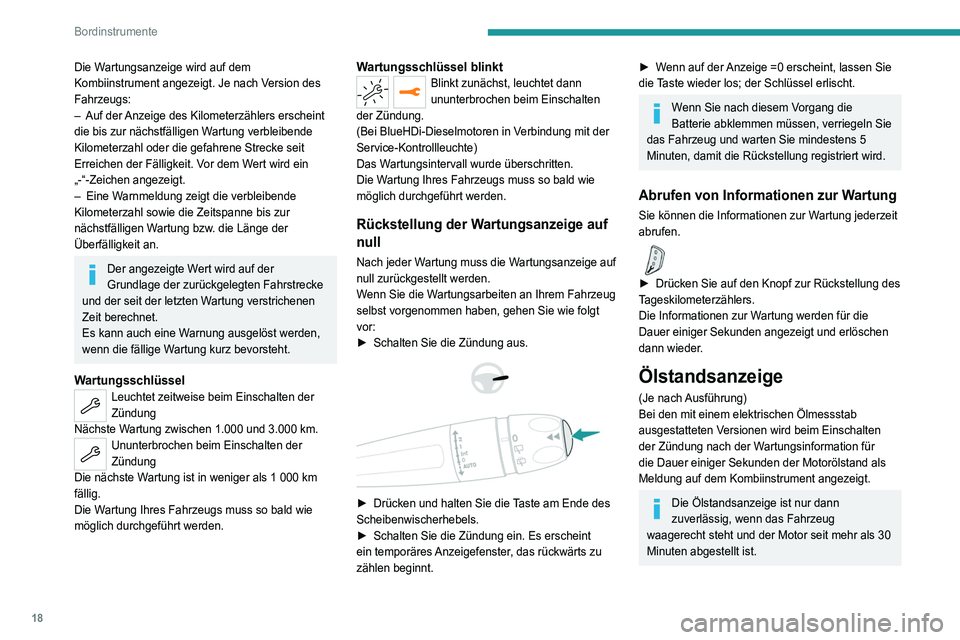

18
Bordinstrumente
Die Wartungsanzeige wird auf dem
Kombiinstrument angezeigt. Je nach Version des
Fahrzeugs:
–
Auf der
Anzeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl oder die gefahrene Strecke seit
Erreichen der Fälligkeit. Vor dem Wert wird ein
„-“-Zeichen angezeigt.
–

Eine W
arnmeldung zeigt die verbleibende
Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen Wartung bzw. die Länge der
Überfälligkeit an.
Der angezeigte Wert wird auf der
Grundlage der zurückgelegten Fahrstrecke
und der seit der letzten Wartung verstrichenen
Zeit berechnet.
Es kann auch eine Warnung ausgelöst werden,
wenn die fällige Wartung kurz bevorsteht.
WartungsschlüsselLeuchtet zeitweise beim Einschalten der
Zündung
Nächste Wartung zwischen 1.000 und 3.000 km.
Ununterbrochen beim Einschalten der
Zündung
Die nächste Wartung ist in weniger als 1
000 km
fällig.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Wartungsschlüssel blinktBlinkt zunächst, leuchtet dann
ununterbrochen beim Einschalten
der Zündung.
(Bei BlueHDi-Dieselmotoren in Verbindung mit der
Service-Kontrollleuchte)
Das Wartungsintervall wurde überschritten.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Rückstellung der Wartungsanzeige auf
null
Nach jeder Wartung muss die Wartungsanzeige auf
null zurückgestellt werden.
Wenn Sie die Wartungsarbeiten an Ihrem Fahrzeug
selbst vorgenommen haben, gehen Sie wie folgt
vor:
â–º

Schalten Sie die Zündung aus.



► Drücken und halten Sie die Taste am Ende des
Scheibenwischerhebels.
â–º

Schalten Sie die Zündung ein. Es erscheint
ein temporäres

Anzeigefenster, das rückwärts zu
zählen beginnt.
â–º Wenn auf der Anzeige =0 erscheint, lassen Sie
die Taste wieder los; der Schlüssel erlischt.
Wenn Sie nach diesem Vorgang die
Batterie abklemmen müssen, verriegeln Sie
das Fahrzeug und warten Sie mindestens 5
Minuten, damit die Rückstellung registriert wird.
Abrufen von Informationen zur Wartung
Sie können die Informationen zur Wartung jederzeit
abrufen.

► Drücken Sie auf den Knopf zur Rückstellung des
T ageskilometerzählers.
Die Informationen zur Wartung werden für die
Dauer einiger Sekunden angezeigt und erlöschen
dann wieder.
Ölstandsanzeige
(Je nach Ausführung)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen wird beim Einschalten
der Zündung nach der Wartungsinformation für
die Dauer einiger Sekunden der Motorölstand als
Meldung auf dem Kombiinstrument angezeigt.
Die Ölstandsanzeige ist nur dann
zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit mehr als 30
Minuten abgestellt ist.
