PEUGEOT 3008 2023 Betriebsanleitungen (in German)

179
Praktische Tipps

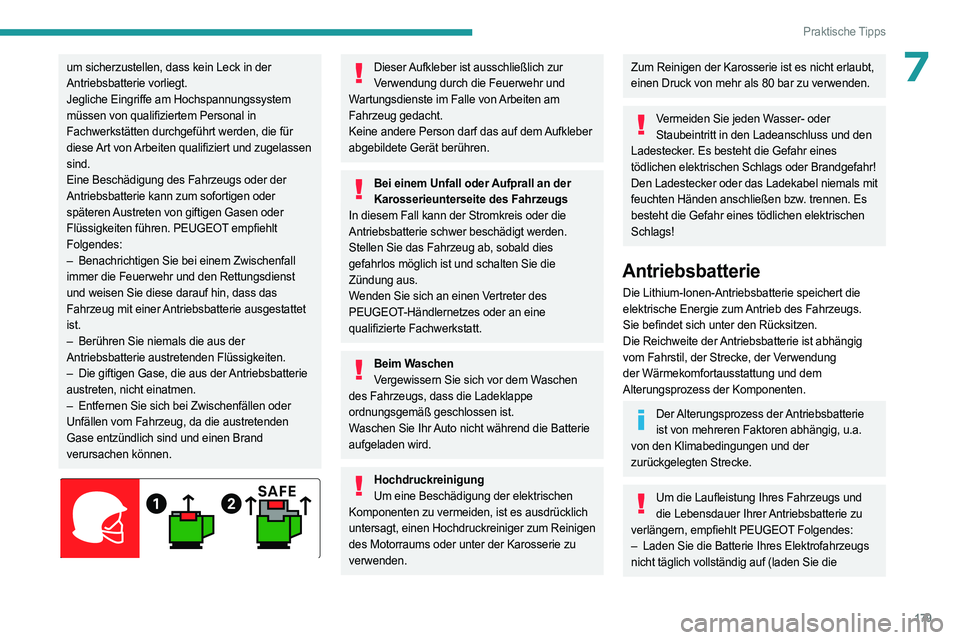

7um sicherzustellen, dass kein Leck in der
Antriebsbatterie vorliegt.
Jegliche Eingriffe am Hochspannungssystem
müssen von qualifiziertem Personal in
Fachwerkstätten durchgeführt werden, die für
diese Art von Arbeiten qualifiziert und zugelassen
sind.
Eine Beschädigung des Fahrzeugs oder der
Antriebsbatterie kann zum sofortigen oder
späteren Austreten von giftigen Gasen oder
Flüssigkeiten führen. PEUGEOT empfiehlt
Folgendes:
–
Benachrichtigen Sie bei einem Zwischenfall

immer die Feuerwehr und den Rettungsdienst
und weisen Sie diese darauf hin, dass das
Fahrzeug mit einer Antriebsbatterie ausgestattet
ist.
–

Berühren Sie niemals die aus der

Antriebsbatterie austretenden Flüssigkeiten.
–

Die giftigen Gase, die aus der
Antriebsbatterie
austreten, nicht einatmen.
–

Entfernen Sie sich bei Zwischenfällen oder

Unfällen vom Fahrzeug, da die austretenden
Gase entzündlich sind und einen Brand
verursachen können.


Dieser Aufkleber ist ausschließlich zur Verwendung durch die Feuerwehr und
Wartungsdienste im Falle von Arbeiten am
Fahrzeug gedacht.
Keine andere Person darf das auf dem Aufkleber
abgebildete Gerät berühren.
Bei einem Unfall oder Aufprall an der Karosserieunterseite des Fahrzeugs
In diesem Fall kann der Stromkreis oder die
Antriebsbatterie schwer beschädigt werden.
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Beim Waschen Vergewissern Sie sich vor dem Waschen
des Fahrzeugs, dass die Ladeklappe
ordnungsgemäß geschlossen ist.
Waschen Sie Ihr Auto nicht während die Batterie
aufgeladen wird.
Hochdruckreinigung Um eine Beschädigung der elektrischen
Komponenten zu vermeiden, ist es ausdrücklich
untersagt, einen Hochdruckreiniger zum Reinigen
des Motorraums oder unter der Karosserie zu
verwenden.
Zum Reinigen der Karosserie ist es nicht erlaubt,
einen Druck von mehr als 80 bar zu verwenden.
Vermeiden Sie jeden Wasser- oder Staubeintritt in den Ladeanschluss und den
Ladestecker. Es besteht die Gefahr eines
tödlichen elektrischen Schlags oder Brandgefahr!
Den Ladestecker oder das Ladekabel niemals mit
feuchten Händen anschließen bzw. trennen. Es
besteht die Gefahr eines tödlichen elektrischen
Schlags!
Antriebsbatterie
Die Lithium-Ionen-Antriebsbatterie speichert die
elektrische Energie zum Antrieb des Fahrzeugs.
Sie befindet sich unter den Rücksitzen.
Die Reichweite der Antriebsbatterie ist abhängig
vom Fahrstil, der Strecke, der Verwendung
der Wärmekomfortausstattung und dem
Alterungsprozess der Komponenten.
Der Alterungsprozess der Antriebsbatterie ist von mehreren Faktoren abhängig, u.a.
von den Klimabedingungen und der
zurückgelegten Strecke.
Um die Laufleistung Ihres Fahrzeugs und die Lebensdauer Ihrer Antriebsbatterie zu
verlängern, empfiehlt PEUGEOT Folgendes:
–

Laden Sie die Batterie Ihres Elektrofahrzeugs

nicht täglich vollständig auf (laden Sie die

180
Praktische Tipps
Antriebsbatterie so oft wie möglich auf einen
Ladezustand unter 80 % auf).
–

Entladen Sie die Batterie nicht vollständig.
–


Stellen Sie das Fahrzeug nicht für längere

Zeit ab (länger als 12 Stunden), wenn die
Antriebsbatterie einen niedrigen oder hohen
Ladezustand aufweist. Der Ladezustand sollte
vorzugsweise zwischen 20
% und 40 % liegen.
–

Beschränken Sie die V
erwendung der
Schnellladung.
–

Setzen Sie das Fahrzeug nicht länger als 24

Stunden Temperaturen unter -30°C und über
+60°C aus.
–

Laden Sie das Fahrzeug nicht bei

Minustemperaturen auf (außer wenn das
Fahrzeug länger als 20 Minuten gefahren wurde)
oder bei Temperaturen über +30°C.
–

V
erwenden Sie die Antriebsbatterie des
Fahrzeugs nicht zum Erzeugen von Energie.
–

V
erwenden Sie keinen Generator, um die
Antriebsbatterie Ihres Fahrzeugs aufzuladen.
Bei einer Beschädigung der Antriebsbatterie
Führen Sie keinesfalls selbst Arbeiten am
Fahrzeug aus.
Berühren Sie niemals Flüssigkeiten, die aus
der Batterie austreten und im Falle eines
Körperkontakts mit diesen Produkten, spülen Sie
sie ausgiebig mit Wasser ab und konsultieren Sie
möglichst schnell einen Arzt.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Entsorgung der Antriebsbatterie
Die Antriebsbatterie ist für die komplette
Lebensdauer des Fahrzeugs ausgelegt, wenn die
Empfehlungen von PEUGEOT befolgt werden.
Wenn die Batterie ausgetauscht werden muss,
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes, um Anweisungen zur Entsorgung
zu erhalten. Bei unsachgemäßer Entsorgung
besteht die Gefahr von schweren Verbrennungen,
Stromschlägen und Umweltschäden.
Entsprechend den gesetzlichen Vorschriften
gewährleistet PEUGEOT in Zusammenarbeit mit
qualifizierten Betreibern ein zweites Leben oder
Recycling dieser Komponente.

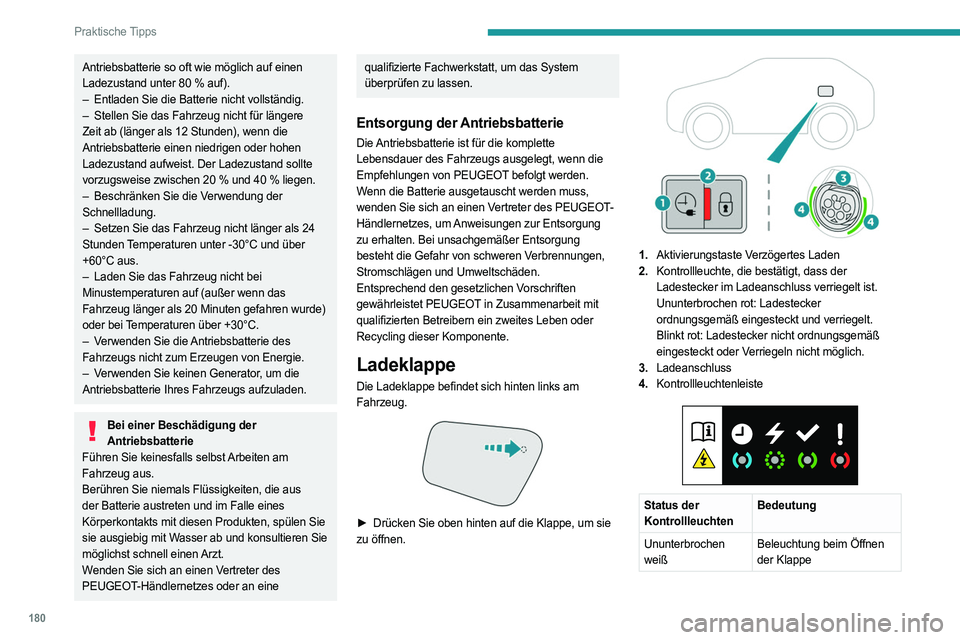

Ladeklappe
Die Ladeklappe befindet sich hinten links am
Fahrzeug.


► Drücken Sie oben hinten auf die Klappe, um sie
zu öffnen.


1. Aktivierungstaste Verzögertes Laden
2. Kontrollleuchte, die bestätigt, dass der
Ladestecker im Ladeanschluss verriegelt ist.
Ununterbrochen rot: Ladestecker
ordnungsgemäß eingesteckt und verriegelt.
Blinkt rot: Ladestecker nicht ordnungsgemäß
eingesteckt oder Verriegeln nicht möglich.
3. Ladeanschluss
4. Kontrollleuchtenleiste


Status der
Kontrollleuchten Bedeutung
Ununterbrochen
weiß Beleuchtung beim Öffnen
der Klappe

181
Praktische Tipps

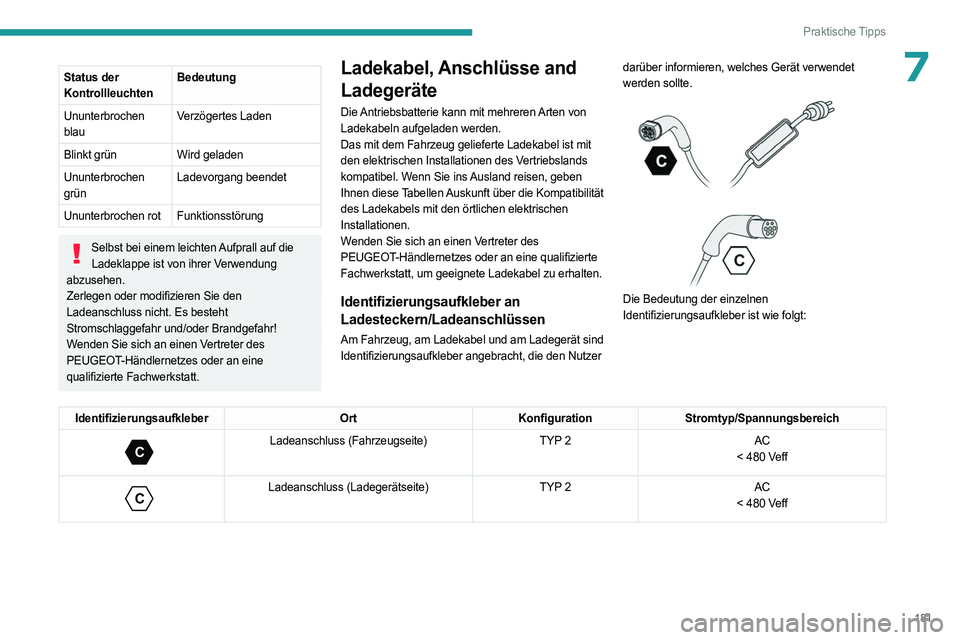

7Status der
KontrollleuchtenBedeutung
Ununterbrochen
blau Verzögertes Laden
Blinkt grün Wird geladen
Ununterbrochen
grün Ladevorgang beendet
Ununterbrochen rot Funktionsstörung
Selbst bei einem leichten Aufprall auf die
Ladeklappe ist von ihrer Verwendung
abzusehen.
Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Die Antriebsbatterie kann mit mehreren Arten von
Ladekabeln aufgeladen werden.
Das mit dem Fahrzeug gelieferte Ladekabel ist mit
den elektrischen Installationen des Vertriebslands
kompatibel. Wenn Sie ins Ausland reisen, geben
Ihnen diese Tabellen Auskunft über die Kompatibilität
des Ladekabels mit den örtlichen elektrischen
Installationen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um geeignete Ladekabel zu erhalten.
Identifizierungsaufkleber an
Ladesteckern/Ladeanschlüssen
Am Fahrzeug, am Ladekabel und am Ladegerät sind
Identifizierungsaufkleber angebracht, die den Nutzer darüber informieren, welches Gerät verwendet
werden sollte.




Die Bedeutung der einzelnen
Identifizierungsaufkleber ist wie folgt:
Identifizierungsaufkleber OrtKonfigurationStromtyp/Spannungsbereich
C
Ladeanschluss (Fahrzeugseite) TYP 2AC
< 480 Veff

C
Ladeanschluss (Ladegerätseite) TYP 2AC
< 480 Veff

182
Praktische Tipps

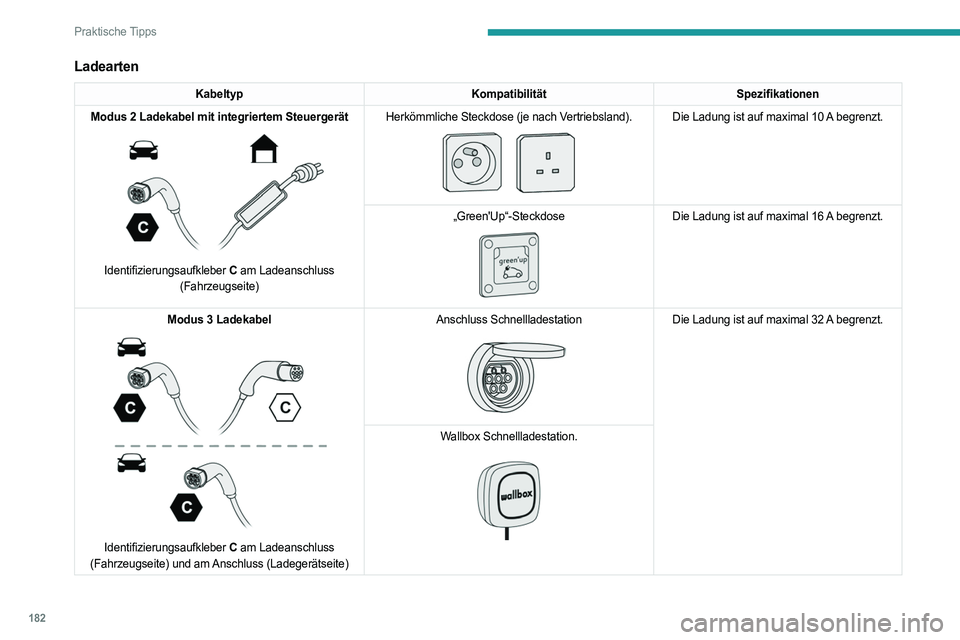

Ladearten
KabeltypKompatibilitätSpezifikationen
Modus 2 Ladekabel mit integriertem Steuergerät


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) Herkömmliche Steckdose (je nach Vertriebsland).


Die Ladung ist auf maximal 10 A
begrenzt.
„Green'Up“-Steckdose


Die Ladung ist auf maximal 16 A begrenzt.
Modus 3 Ladekabel


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) und am Anschluss (Ladegerätseite) Anschluss Schnellladestation


Die Ladung ist auf maximal 32 A
begrenzt.
Wallbox Schnellladestation.

183
Praktische Tipps
7Die geschätzte Ladezeit wird auf dem Kombiinstrument angezeigt, wenn das
Fahrzeug angeschlossen ist. Die Ladezeit kann
abhängig von verschiedenen Faktoren wie der
Außentemperatur oder der Qualität der
Stromversorgung variieren.
Bei einer Außentemperatur von unter -10°C
wird empfohlen, das Fahrzeug so schnell wie
möglich anzuschließen, da sich die Ladezeit
signifikant erhöhen kann. Die Antriebsbatterie
kann möglicherweise nicht vollständig aufgeladen
werden.
Ladekabel für Aufladen am Hausanschluss (Modus 2)
Vermeiden Sie unbedingt eine Beschädigung
des Kabels und achten Sie darauf, dass es intakt
bleibt.
Verwenden Sie ein beschädigtes Kabel nicht
mehr und wenden Sie sich für ein Ersatzkabel an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Schnellladestation (Modus 3) Zerlegen oder modifizieren Sie
die Schnellladestation nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch der Schnellladestation.

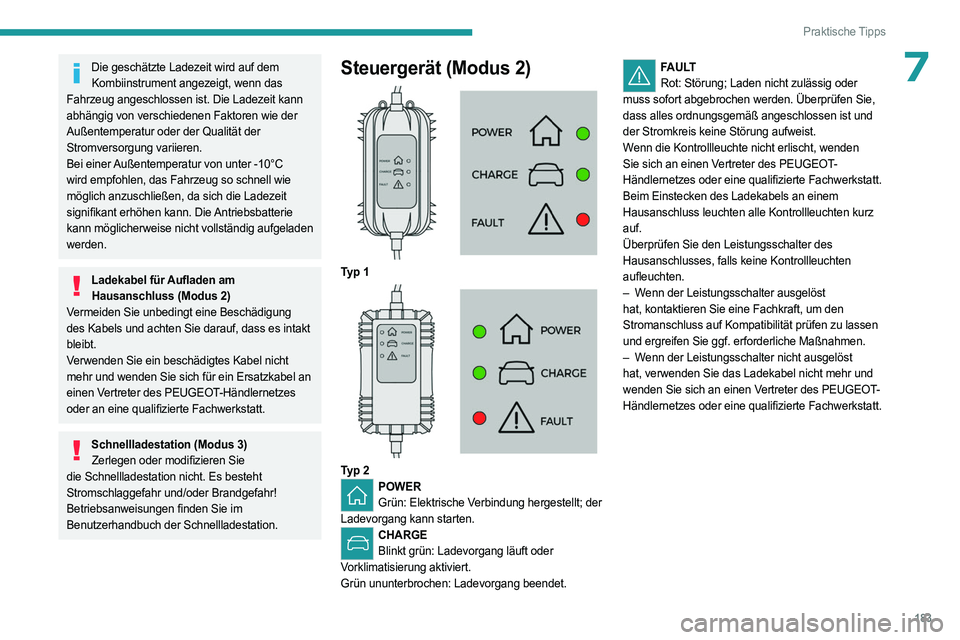

Steuergerät (Modus 2)

Typ 1

Typ 2POWER Grün: Elektrische Verbindung hergestellt; der
Ladevorgang kann starten.
CHARGE Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,
dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist.
Wenn die Kontrollleuchte nicht erlischt, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf.
Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten.
–

W

enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–

W

enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr und
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.

184
Praktische Tipps

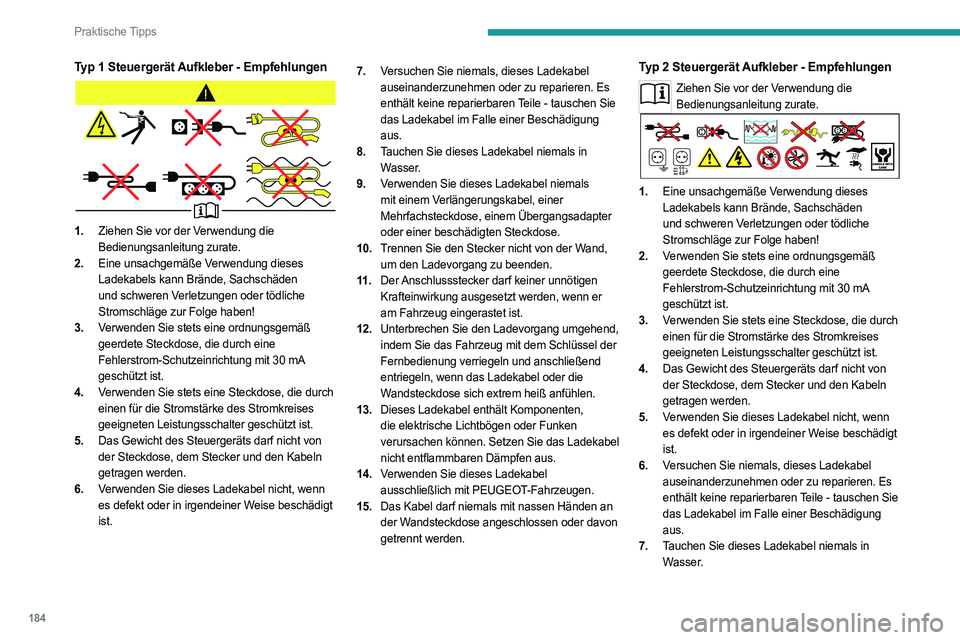

Typ 1 Steuergerät Aufkleber - Empfehlungen
1.Ziehen Sie vor der Verwendung die
Bedienungsanleitung zurate.
2. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
3. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
4. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
5. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
6. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist. 7.
Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
8. Tauchen Sie dieses Ladekabel niemals in
Wasser.
9. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
10. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
11 . Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
12. Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen.
13. Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
14. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
15. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden.
Typ 2 Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die
Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
2. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30
mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser.

185
Praktische Tipps

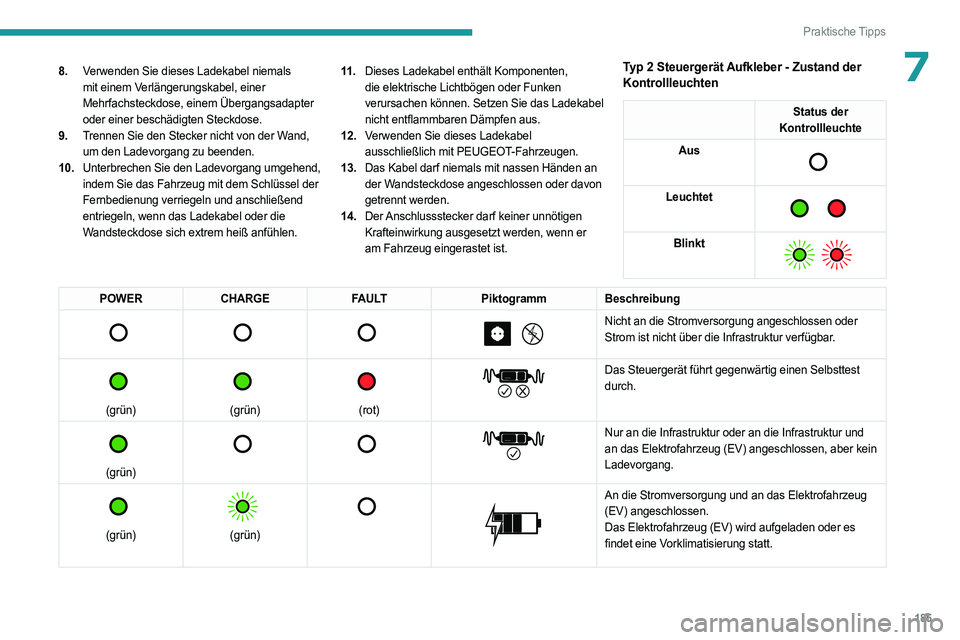

78.Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
10. Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen. 11 .
Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden.
14. Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.Typ 2 Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt

POWER CHARGE FAULTPiktogrammBeschreibung

Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.


(grün)


(grün)


(rot)


Das Steuergerät führt gegenwärtig einen Selbsttest
durch.


(grün)


Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber kein
Ladevorgang.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.

186
Praktische Tipps

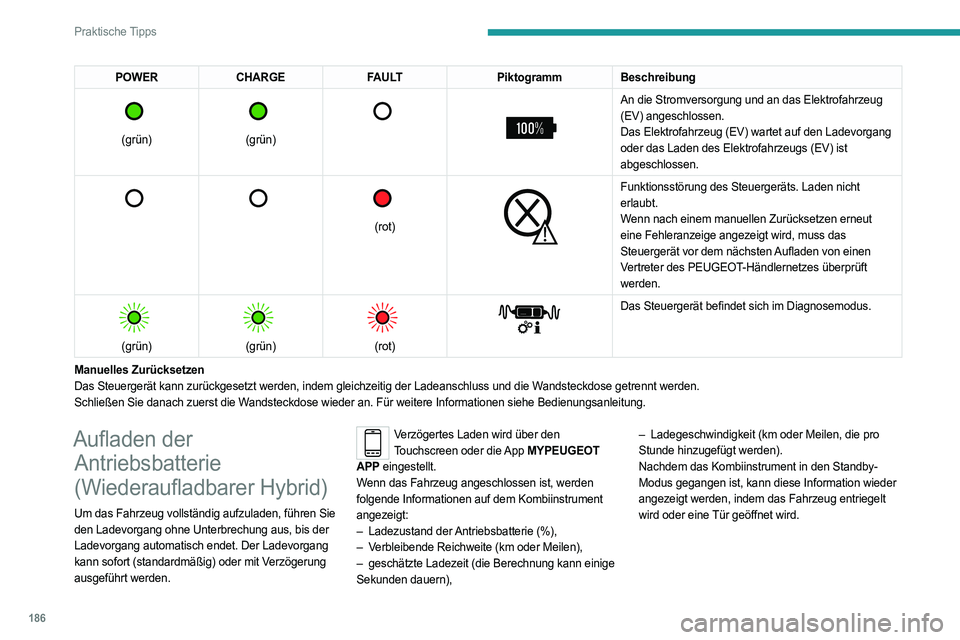

POWERCHARGE FAULTPiktogrammBeschreibung

(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den Ladevorgang
oder das Laden des Elektrofahrzeugs (EV) ist
abgeschlossen.


(rot)


Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des PEUGEOT-Händlernetzes überprüft
werden.


(grün)


(grün)


(rot)


Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der \
Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanl\
eitung.
Aufladen der Antriebsbatterie
( Wiederaufladbarer Hybrid)
Um das Fahrzeug vollständig aufzuladen, führen Sie
den Ladevorgang ohne Unterbrechung aus, bis der
Ladevorgang automatisch endet. Der Ladevorgang
kann sofort (standardmäßig) oder mit Verzögerung
ausgeführt werden.
Verzögertes Laden wird über den
Touchscreen oder die App MYPEUGEOT
APP eingestellt.
Wenn das Fahrzeug angeschlossen ist, werden
folgende Informationen auf dem Kombiinstrument
angezeigt:
–

Ladezustand der
Antriebsbatterie (%),
–

V

erbleibende Reichweite (km oder Meilen),
–

geschätzte Ladezeit (die Berechnung kann einige

Sekunden dauern), –
Ladegeschwindigkeit (km oder Meilen, die pro
Stunde hinzugefügt werden).
Nachdem das Kombiinstrument in den Standby-
Modus gegangen ist, kann diese Information wieder
angezeigt werden, indem das Fahrzeug entriegelt
wird oder eine Tür geöffnet wird.

187
Praktische Tipps

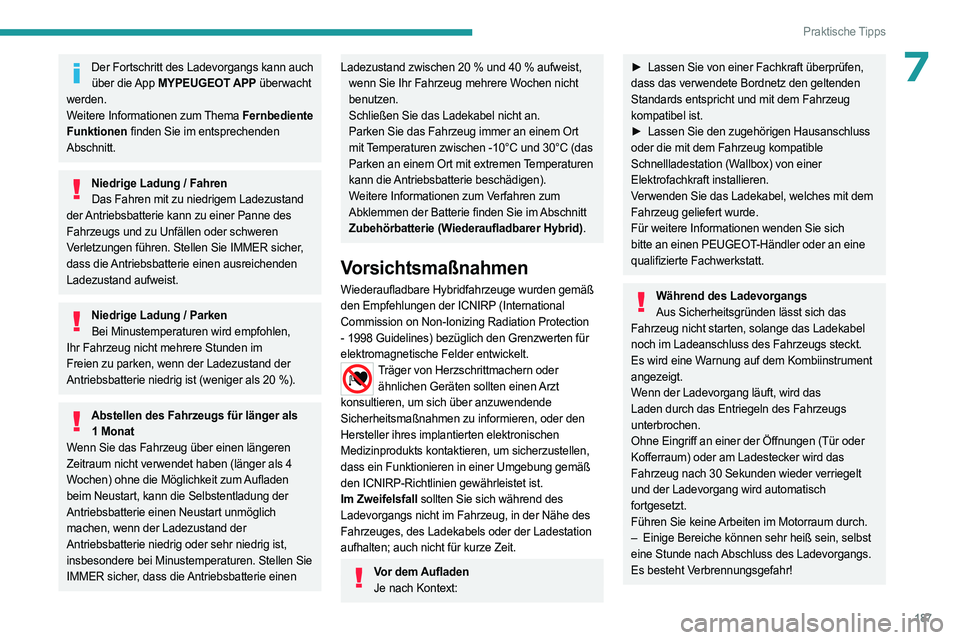

7Der Fortschritt des Ladevorgangs kann auch über die App MYPEUGEOT APP überwacht
werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.
Niedrige Ladung / Fahren Das Fahren mit zu niedrigem Ladezustand
der Antriebsbatterie kann zu einer Panne des
Fahrzeugs und zu Unfällen oder schweren
Verletzungen führen. Stellen Sie IMMER sicher,
dass die Antriebsbatterie einen ausreichenden
Ladezustand aufweist.
Niedrige Ladung / Parken Bei Minustemperaturen wird empfohlen,
Ihr Fahrzeug nicht mehrere Stunden im
Freien zu parken, wenn der Ladezustand der
Antriebsbatterie niedrig ist (weniger als 20
%).
Abstellen des Fahrzeugs für länger als 1 Monat
Wenn Sie das Fahrzeug über einen längeren
Zeitraum nicht verwendet haben (länger als 4
Wochen) ohne die Möglichkeit zum Aufladen
beim Neustart, kann die Selbstentladung der
Antriebsbatterie einen Neustart unmöglich
machen, wenn der Ladezustand der
Antriebsbatterie niedrig oder sehr niedrig ist,
insbesondere bei Minustemperaturen. Stellen Sie
IMMER sicher, dass die Antriebsbatterie einen
Ladezustand zwischen 20 % und 40 % aufweist,
wenn Sie Ihr Fahrzeug mehrere W ochen nicht
benutzen.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Weitere Informationen zum Verfahren zum
Abklemmen der Batterie finden Sie im Abschnitt
Zubehörbatterie (Wiederaufladbarer Hybrid).
Vorsichtsmaßnahmen
Wiederaufladbare Hybridfahrzeuge wurden gemäß
den Empfehlungen der ICNIRP (International
Commission on Non-Ionizing Radiation Protection
- 1998 Guidelines) bezüglich den Grenzwerten für
elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder ähnlichen Geräten sollten einen Arzt
konsultieren, um sich über anzuwendende
Sicherheitsmaßnahmen zu informieren, oder den
Hersteller ihres implantierten elektronischen
Medizinprodukts kontaktieren, um sicherzustellen,
dass ein Funktionieren in einer Umgebung gemäß
den ICNIRP-Richtlinien gewährleistet ist.
Im Zweifelsfall
sollten Sie sich während des
Ladevorgangs nicht im Fahrzeug, in der Nähe des
Fahrzeuges, des Ladekabels oder der Ladestation
aufhalten; auch nicht für kurze Zeit.
Vor dem Aufladen Je nach Kontext:
► Lassen Sie von einer Fachkraft überprüfen,
dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►

Lassen Sie den zugehörigen Hausanschluss

oder die mit dem Fahrzeug kompatible
Schnellladestation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie das Ladekabel, welches mit dem
Fahrzeug geliefert wurde.
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
Während des Ladevorgangs Aus Sicherheitsgründen lässt sich das
Fahrzeug nicht starten, solange das Ladekabel
noch im Ladeanschluss des Fahrzeugs steckt.
Es wird eine Warnung auf dem Kombiinstrument
angezeigt.
Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–

Einige Bereiche können sehr heiß sein, selbst

eine Stunde nach Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!

188
Praktische Tipps

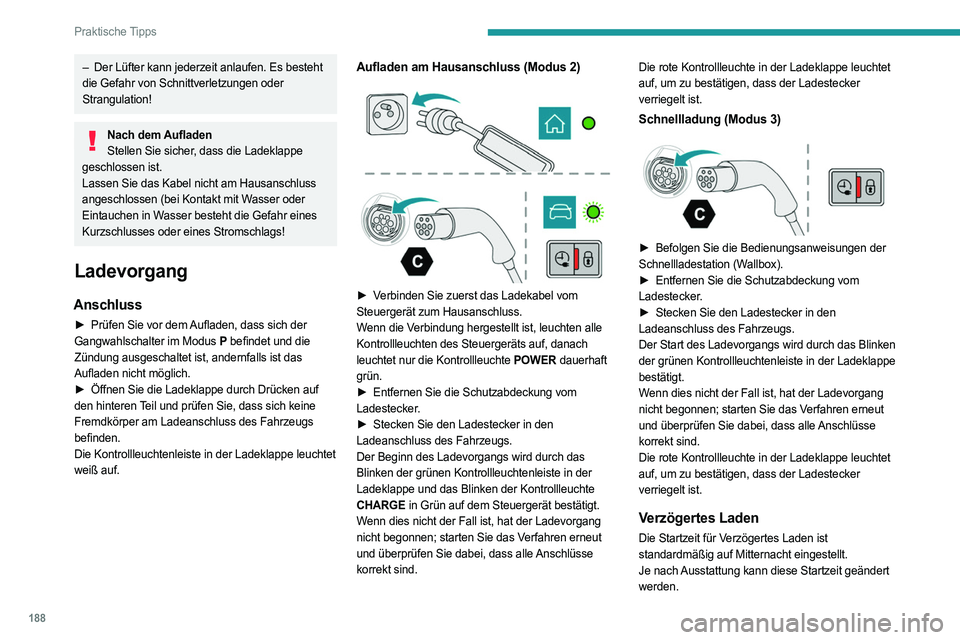

– Der Lüfter kann jederzeit anlaufen. Es besteht
die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ladevorgang
Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet und die
Zündung ausgeschaltet ist, andernfalls ist das
Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken auf

den hinteren Teil und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss des Fahrzeugs
befinden.
Die Kontrollleuchtenleiste in der Ladeklappe leuchtet
weiß auf.
Aufladen am Hausanschluss (Modus 2)



► Verbinden Sie zuerst das Ladekabel vom
Steuergerät zum Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►
Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss des Fahrzeugs.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Kontrollleuchtenleiste in der
Ladeklappe und das Blinken der Kontrollleuchte
CHARGE in Grün auf dem Steuergerät bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind. Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Schnellladung (Modus 3)

► Befolgen Sie die Bedienungsanweisungen der

Schnellladestation (Wallbox).
►

Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss des Fahrzeugs.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Verzögertes Laden
Die Startzeit für Verzögertes Laden ist
standardmäßig auf Mitternacht eingestellt.
Je nach Ausstattung kann diese Startzeit geändert
werden.
