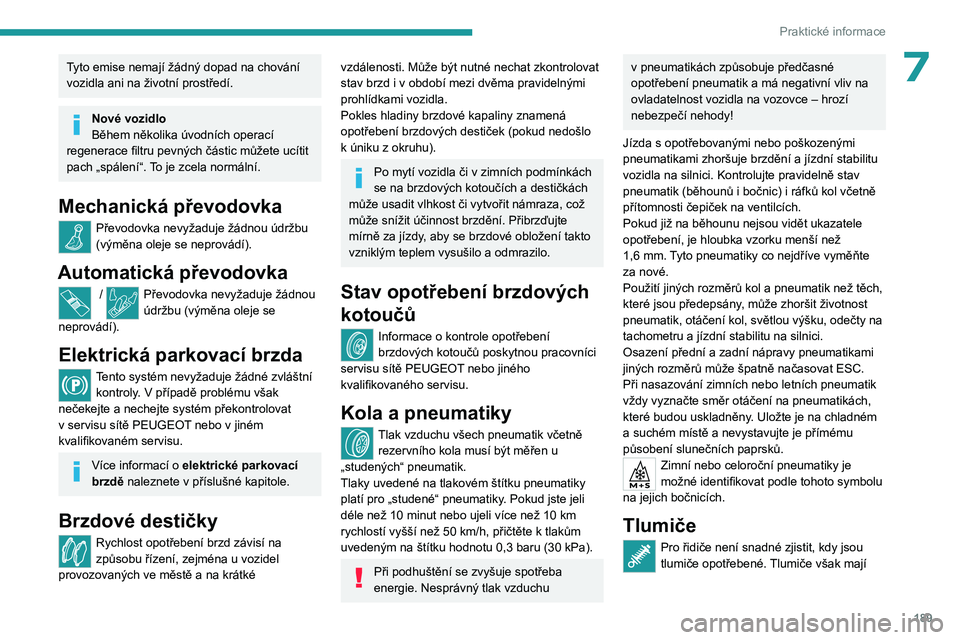

189
Praktické informace
7Tyto emise nemají žádný dopad na chování
vozidla ani na životní prostředí.
Nové vozidlo
Během několika úvodních operací
regenerace filtru pevných částic můžete ucítit
pach „spálení“. To je zcela normální.
Mechanická převodovka
Převodovka nevyžaduje žádnou údržbu
(výměna oleje se neprovádí).
Automatická převodovka
/ Převodovka nevyžaduje žádnou
údržbu (výměna oleje se
neprovádí).
Elektrická parkovací brzda
Tento systém nevyžaduje žádné zvláštní kontroly. V případě problému však
nečekejte a nechejte systém překontrolovat
v
servisu sítě PEUGEOT nebo v jiném
kvalifikovaném servisu.
Více informací o elektrické parkovací
brzdě naleznete v příslušné kapitole.
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na krátké
vzdálenosti. Může být nutné nechat zkontrolovat
stav brzd i v období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k
úniku z okruhu).
Po mytí vozidla či v zimních podmínkách
se na brzdových kotoučích a destičkách
může usadit vlhkost či vytvořit námraza, což
může snížit účinnost brzdění. Přibrzďujte
mírně za jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a
odmrazilo.
Stav opotřebení brzdových
kotoučů
Informace o kontrole opotřebení
brzdových kotoučů poskytnou pracovníci
servisu sítě PEUGEOT
nebo jiného
kvalifikovaného servisu.
Kola a pneumatiky
Tlak vzduchu všech pneumatik včetně rezervního kola musí být měřen u
„studených“ pneumatik.
Tlaky uvedené na tlakovém štítku pneumatiky
platí pro „studené“ pneumatiky. Pokud jste jeli
déle než 10
minut nebo ujeli více než 10 km
rychlostí vyšší než 50
km/h, přičtěte k tlakům
uvedeným na štítku hodnotu 0,3
baru (30 kPa).
Při podhuštění se zvyšuje spotřeba
energie. Nesprávný tlak vzduchu
v pneumatikách způsobuje předčasné
opotřebení pneumatik a má negativní vliv na
ovladatelnost vozidla na vozovce – hrozí
nebezpečí nehody!
Jízda s
opotřebovanými nebo poškozenými
pneumatikami zhoršuje brzdění a jízdní stabilitu
vozidla na silnici. Kontrolujte pravidelně stav
pneumatik (běhounů i
bočnic) i ráfků kol včetně
přítomnosti čepiček na ventilcích.
Pokud již na běhounu nejsou vidět ukazatele
opotřebení, je hloubka vzorku menší než
1,6
mm. Tyto pneumatiky co nejdříve vyměňte
za nové.
Použití jiných rozměrů kol a pneumatik než těch,
které jsou předepsány, může zhoršit životnost
pneumatik, otáčení kol, světlou výšku, odečty na
tachometru a jízdní stabilitu na silnici.
Osazení přední a zadní nápravy pneumatikami
jiných rozměrů může špatně načasovat ESC.
Při nasazování zimních nebo letních pneumatik
vždy vyznačte směr otáčení na pneumatikách,
které budou uskladněny. Uložte je na chladném
a suchém místě a nevystavujte je přímému
působení slunečních paprsků.
Zimní nebo celoroční pneumatiky je
možné identifikovat podle tohoto symbolu
na jejich bočnicích.
Tlumiče
Pro řidiče není snadné zjistit, kdy jsou
tlumiče opotřebené. Tlumiče však mají
Page 192 of 292

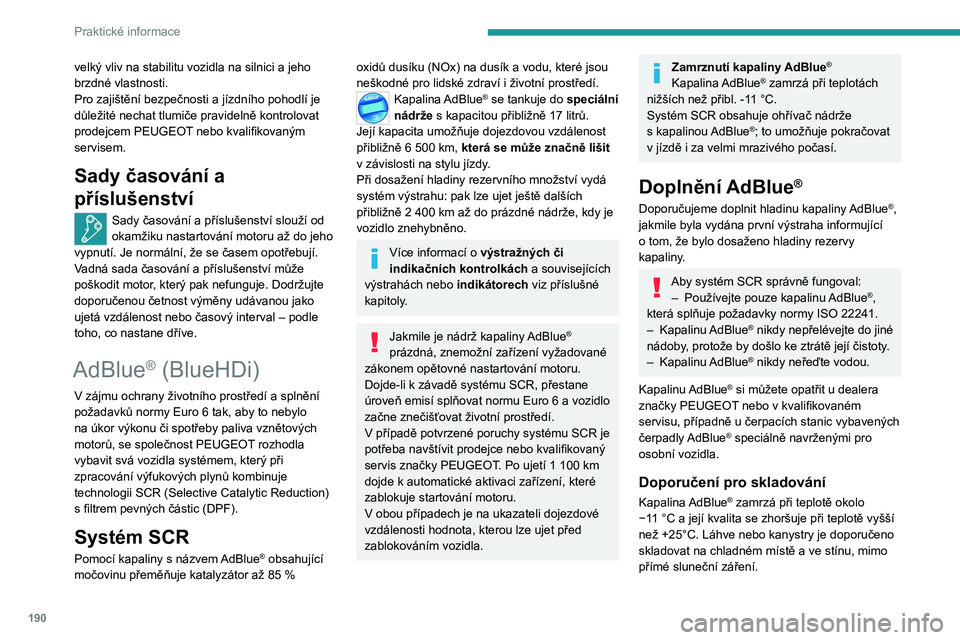

190
Praktické informace
velký vliv na stabilitu vozidla na silnici a jeho
brzdné vlastnosti.
Pro zajištění bezpečnosti a jízdního pohodlí je
důležité nechat tlumiče pravidelně kontrolovat
prodejcem PEUGEOT nebo kvalifikovaným
servisem.
Sady časování a
příslušenství
Sady časování a příslušenství slouží od
okamžiku nastartování motoru až do jeho
vypnutí. Je normální, že se časem opotřebují.
Vadná sada časování a příslušenství může
poškodit motor, který pak nefunguje. Dodržujte
doporučenou četnost výměny udávanou jako
ujetá vzdálenost nebo časový interval – podle
toho, co nastane dříve.
AdBlue® (BlueHDi)
V zájmu ochrany životního prostředí a splnění
požadavků normy Euro 6 tak, aby to nebylo
na úkor výkonu či spotřeby paliva vznětových
motorů, se společnost PEUGEOT rozhodla
vybavit svá vozidla systémem, který při
zpracování výfukových plynů kombinuje
technologii SCR (Selective Catalytic Reduction)
s
filtrem pevných částic (DPF).
Systém SCR
Pomocí kapaliny s názvem AdBlue® obsahující
močovinu přeměňuje katalyzátor až 85 %
oxidů dusíku (NOx) na dusík a vodu, které jsou
neškodné pro lidské zdraví i životní prostředí.
Kapalina AdBlue® se tankuje do speciální
nádrže s
kapacitou přibližně 17 litrů.
Její kapacita umožňuje dojezdovou vzdálenost
přibližně 6
500
km, která se může značně lišit
v
závislosti na stylu jízdy.
Při dosažení hladiny rezervního množství vydá
systém výstrahu: pak lze ujet ještě dalších
přibližně 2
400
km až do prázdné nádrže, kdy je
vozidlo znehybněno.
Více informací o výstražných či
indikačních kontrolkách a souvisejících
výstrahách nebo indikátorech viz příslušné
kapitoly.
Jakmile je nádrž kapaliny AdBlue®
prázdná, znemožní zařízení vyžadované
zákonem opětovné nastartování motoru.
Dojde-li k
závadě systému SCR, přestane
úroveň emisí splňovat normu Euro 6 a
vozidlo
začne znečišťovat životní prostředí.
V
případě potvrzené poruchy systému SCR je
potřeba navštívit prodejce nebo kvalifikovaný
servis značky PEUGEOT. Po ujetí 1
100 km
dojde k
automatické aktivaci zařízení, které
zablokuje startování motoru.
V
obou případech je na ukazateli dojezdové
vzdálenosti hodnota, kterou lze ujet před
zablokováním vozidla.
Zamrznutí kapaliny AdBlue®
Kapalina AdBlue® zamrzá při teplotách
nižších než přibl. -11
°C.
Systém SCR obsahuje ohřívač nádrže
s
kapalinou AdBlue
®; to umožňuje pokračovat
v
jízdě i za velmi mrazivého počasí.
Doplnění AdBlue®
Doporučujeme doplnit hladinu kapaliny AdBlue®,
jakmile byla vydána první výstraha informující
o
tom, že bylo dosaženo hladiny rezervy
kapaliny.
Aby systém SCR správně fungoval: – Používejte pouze kapalinu AdBlue®,
která splňuje požadavky normy ISO
22241.
–
Kapalinu
AdBlue
® nikdy nepřelévejte do jiné
nádoby, protože by došlo ke ztrátě její čistoty.
–
Kapalinu
AdBlue
® nikdy neřeďte vodou.
Kapalinu AdBlue
® si můžete opatřit u dealera
značky PEUGEOT nebo v kvalifikovaném
servisu, případně u čerpacích stanic vybavených
čerpadly AdBlue
® speciálně navrženými pro
osobní vozidla.
Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo
−11
°C a
její kvalita se zhoršuje při teplotě vyšší
než +25°C. Láhve nebo kanystry je doporučeno
skladovat na chladném místě a
ve stínu, mimo
přímé sluneční záření.
Page 193 of 292

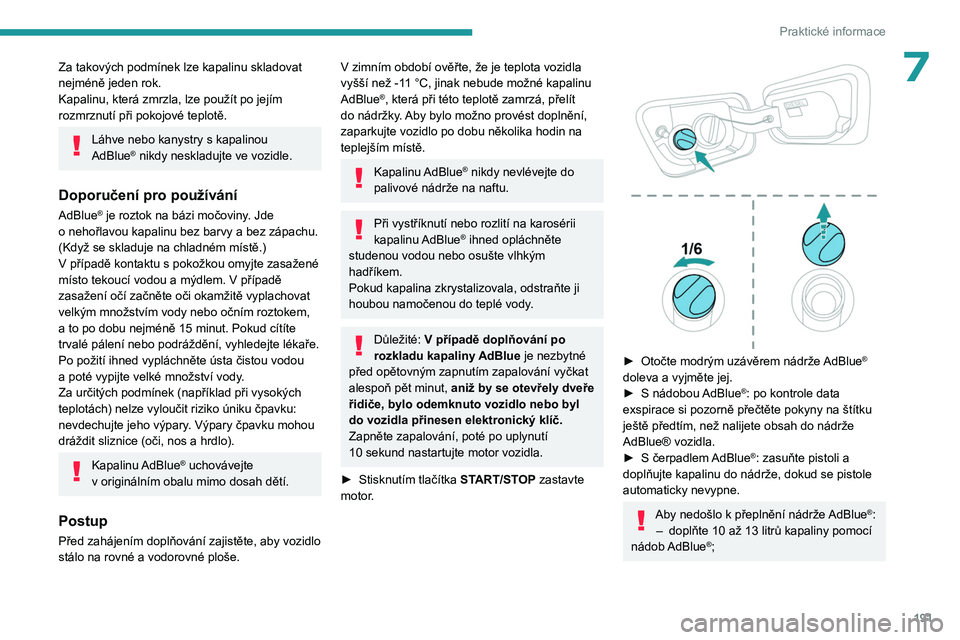

191
Praktické informace
7Za takových podmínek lze kapalinu skladovat
nejméně jeden rok.
Kapalinu, která zmrzla, lze použít po jejím
rozmrznutí při pokojové teplotě.
Láhve nebo kanystry s kapalinou
AdBlue® nikdy neskladujte ve vozidle.
Doporučení pro používání
AdBlue® je roztok na bázi močoviny. Jde
o
nehořlavou kapalinu bez barvy a bez zápachu.
(Když se skladuje na chladném místě.)
V
případě kontaktu s pokožkou omyjte zasažené
místo tekoucí vodou a
mýdlem. V případě
zasažení očí začněte oči okamžitě vyplachovat
velkým množstvím vody nebo očním roztokem,
a
to po dobu nejméně 15 minut. Pokud cítíte
trvalé pálení nebo podráždění, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a
poté vypijte velké množství vody.
Za určitých podmínek (například při vysokých
teplotách) nelze vyloučit riziko úniku čpavku:
nevdechujte jeho výpary. Výpary čpavku mohou
dráždit sliznice (oči, nos a
hrdlo).
Kapalinu AdBlue® uchovávejte
v
originálním obalu mimo dosah dětí.
Postup
Před zahájením doplňování zajistěte, aby vozidlo
stálo na rovné a vodorovné ploše.
V zimním období ověřte, že je teplota vozidla
vyšší než -11 °C, jinak nebude možné kapalinu
AdBlue
®, která při této teplotě zamrzá, přelít
do nádržky. Aby bylo možno provést doplnění,
zaparkujte vozidlo po dobu několika hodin na
teplejším místě.
Kapalinu AdBlue® nikdy nevlévejte do
palivové nádrže na naftu.
Při vystříknutí nebo rozlití na karosérii
kapalinu AdBlue® ihned opláchněte
studenou vodou nebo osušte vlhkým
hadříkem.
Pokud kapalina zkrystalizovala, odstraňte ji
houbou namočenou do teplé vody.
Důležité: V případě doplňování po
rozkladu kapaliny AdBlue je nezbytné
před opětovným zapnutím zapalování vyčkat
alespoň pět minut, aniž by se otevřely dveře
řidiče, bylo odemknuto vozidlo nebo byl
do vozidla přinesen elektronický klíč.
Zapněte zapalování, poté po uplynutí
10
sekund nastartujte motor vozidla.
►
Stisknutím tlačítka
START/STOP zastavte
motor.
► Otočte modrým uzávěrem nádrže AdBlue®
doleva a vyjměte jej.
►
S
nádobou AdBlue
®: po kontrole data
exspirace si pozorně přečtěte pokyny na štítku
ještě předtím, než nalijete obsah do nádrže
AdBlue® vozidla.
►
S
čerpadlem AdBlue
®: zasuňte pistoli a
doplňujte kapalinu do nádrže, dokud se pistole
automaticky nevypne.
Aby nedošlo k přeplnění nádrže AdBlue®:
–
doplňte 10 až 13
litrů kapaliny pomocí
nádob AdBlue
®;
Page 194 of 292

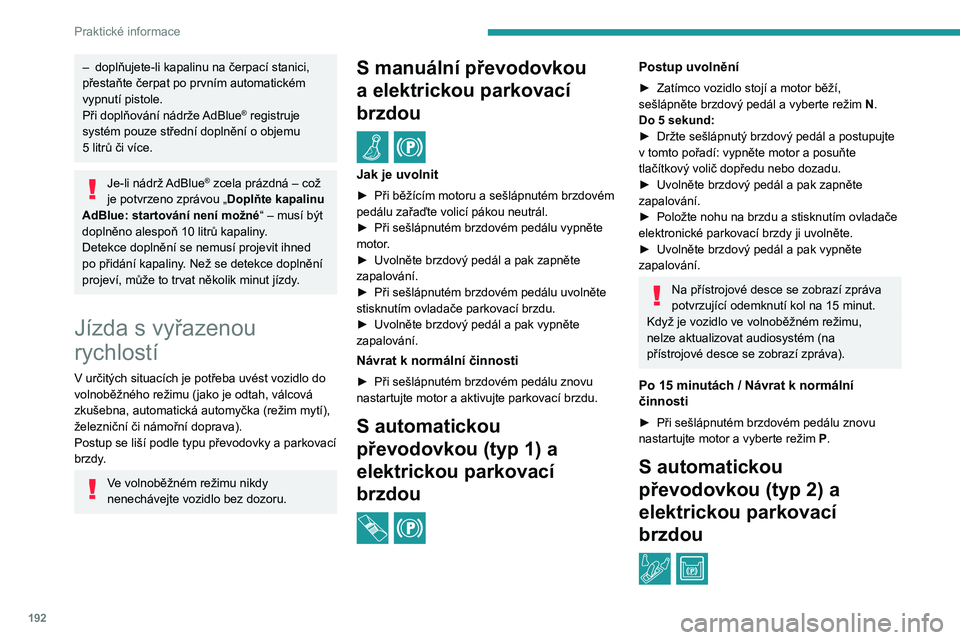

192
Praktické informace
– doplňujete-li kapalinu na čerpací stanici,
přestaňte čerpat po prvním automatickém
vypnutí pistole.
Při doplňování nádrže
AdBlue
® registruje
systém pouze střední doplnění o objemu
5
litrů či více.
Je-li nádrž AdBlue® zcela prázdná – což
je potvrzeno zprávou „ Doplňte kapalinu
AdBlue: startování není možné “ – musí být
doplněno alespoň 10
litrů kapaliny.
Detekce doplnění se nemusí projevit ihned
po přidání kapaliny. Než se detekce doplnění
projeví, může to trvat několik minut jízdy.
Jízda s vyřazenou
rychlostí
V určitých situacích je potřeba uvést vozidlo do
volnoběžného režimu (jako je odtah, válcová
zkušebna, automatická automyčka (režim mytí),
železniční či námořní doprava).
Postup se liší podle typu převodovky a parkovací
brzdy
.
Ve volnoběžném režimu nikdy
nenechávejte vozidlo bez dozoru.
S manuální převodovkou
a elektrickou parkovací
brzdou
/
Jak je uvolnit
► Při běžícím motoru a sešlápnutém brzdovém
pedálu zařaďte volicí pákou neutrál.
►
Při sešlápnutém brzdovém pedálu vypněte
motor
.
►
Uvolněte brzdový pedál a
pak zapněte
zapalování.
►
Při sešlápnutém brzdovém pedálu uvolněte
stisknutím ovladače parkovací brzdu.
►
Uvolněte brzdový pedál a
pak vypněte
zapalování.
Návrat k normální činnosti
► Při sešlápnutém brzdovém pedálu znovu
nastartujte motor a aktivujte parkovací brzdu.
S automatickou
převodovkou (typ 1) a
elektrickou parkovací
brzdou
/
Postup uvolnění
► Zatímco vozidlo stojí a motor běží,
sešlápněte brzdový pedál a vyberte režim N
.
Do 5
sekund:
►
Držte sešlápnutý brzdový pedál a postupujte
v
tomto pořadí: vypněte motor a posuňte
tlačítkový volič dopředu nebo dozadu.
►
Uvolněte brzdový pedál a
pak zapněte
zapalování.
►
Položte nohu na brzdu a stisknutím ovladače
elektronické parkovací brzdy ji uvolněte.
►
Uvolněte brzdový pedál a
pak vypněte
zapalování.
Na přístrojové desce se zobrazí zpráva
potvrzující odemknutí kol na 15 minut.
Když je vozidlo ve volnoběžném režimu,
nelze aktualizovat audiosystém (na
přístrojové desce se zobrazí zpráva).
Po 15 minutách / Návrat k normální
činnosti
► Při sešlápnutém brzdovém pedálu znovu
nastartujte motor a vyberte režim P.
S automatickou
převodovkou (typ 2) a
elektrickou parkovací
brzdou
/
Page 195 of 292

193
Praktické informace

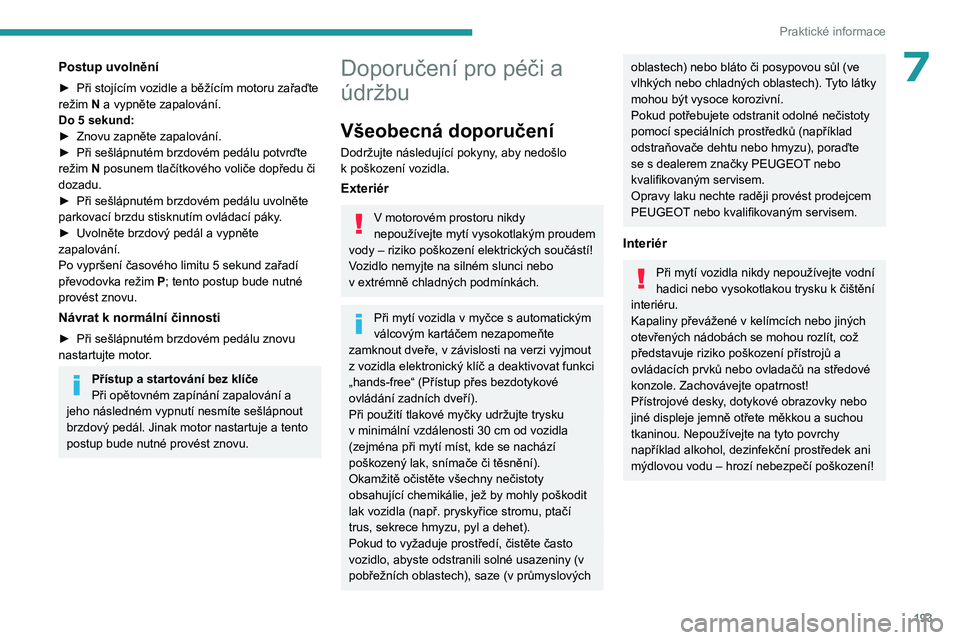

7Postup uvolnění
► Při stojícím vozidle a běžícím motoru zařaďte
režim N a vypněte zapalování.
Do 5
sekund:
►
Znovu zapněte zapalování.
►
Při sešlápnutém brzdovém pedálu potvrďte
režim
N posunem tlačítkového voliče dopředu či
dozadu.
►
Při sešlápnutém brzdovém pedálu uvolněte
parkovací brzdu stisknutím ovládací páky
.
►
Uvolněte brzdový pedál a vypněte
zapalování.
Po vypršení časového limitu 5
sekund zařadí
převodovka režim P; tento postup bude nutné
provést znovu.
Návrat k normální činnosti
► Při sešlápnutém brzdovém pedálu znovu
nastartujte motor .
Přístup a startování bez klíče
Při opětovném zapínání zapalování a
jeho následném vypnutí nesmíte sešlápnout
brzdový pedál. Jinak motor nastartuje a tento
postup bude nutné provést znovu.
Doporučení pro péči a
údržbu
Všeobecná doporučení
Dodržujte následující pokyny, aby nedošlo
k poškození vozidla.
Exteriér
V motorovém prostoru nikdy
nepoužívejte mytí vysokotlakým proudem
vody – riziko poškození elektrických součástí!
Vozidlo nemyjte na silném slunci nebo
v
extrémně chladných podmínkách.
Při mytí vozidla v myčce s automatickým
válcovým kartáčem nezapomeňte
zamknout dveře, v
závislosti na verzi vyjmout
z
vozidla elektronický klíč a deaktivovat funkci
„hands-free“ (Přístup přes bezdotykové
ovládání zadních dveří).
Při použití tlakové myčky udržujte trysku
v
minimální vzdálenosti 30 cm od vozidla
(zejména při mytí míst, kde se nachází
poškozený lak, snímače či těsnění).
Okamžitě očistěte všechny nečistoty
obsahující chemikálie, jež by mohly poškodit
lak vozidla (např. pryskyřice stromu, ptačí
trus, sekrece hmyzu, pyl a dehet).
Pokud to vyžaduje prostředí, čistěte často
vozidlo, abyste odstranili solné usazeniny (v
pobřežních oblastech), saze (v průmyslových
oblastech) nebo bláto či posypovou sůl (ve
vlhkých nebo chladných oblastech). Tyto látky
mohou být vysoce korozivní.
Pokud potřebujete odstranit odolné nečistoty
pomocí speciálních prostředků (například
odstraňovače dehtu nebo hmyzu), poraďte
se s dealerem značky PEUGEOT nebo
kvalifikovaným servisem.
Opravy laku nechte raději provést prodejcem
PEUGEOT nebo kvalifikovaným servisem.
Interiér
Při mytí vozidla nikdy nepoužívejte vodní
hadici nebo vysokotlakou trysku k čištění
interiéru.
Kapaliny převážené v kelímcích nebo jiných
otevřených nádobách se mohou rozlít, což
představuje riziko poškození přístrojů a
ovládacích prvků nebo ovladačů na středové
konzole. Zachovávejte opatrnost!
Přístrojové desky, dotykové obrazovky nebo
jiné displeje jemně otřete měkkou a
suchou
tkaninou. Nepoužívejte na tyto povrchy
například alkohol, dezinfekční prostředek ani
mýdlovou vodu – hrozí nebezpečí poškození!
Page 196 of 292

194
Praktické informace

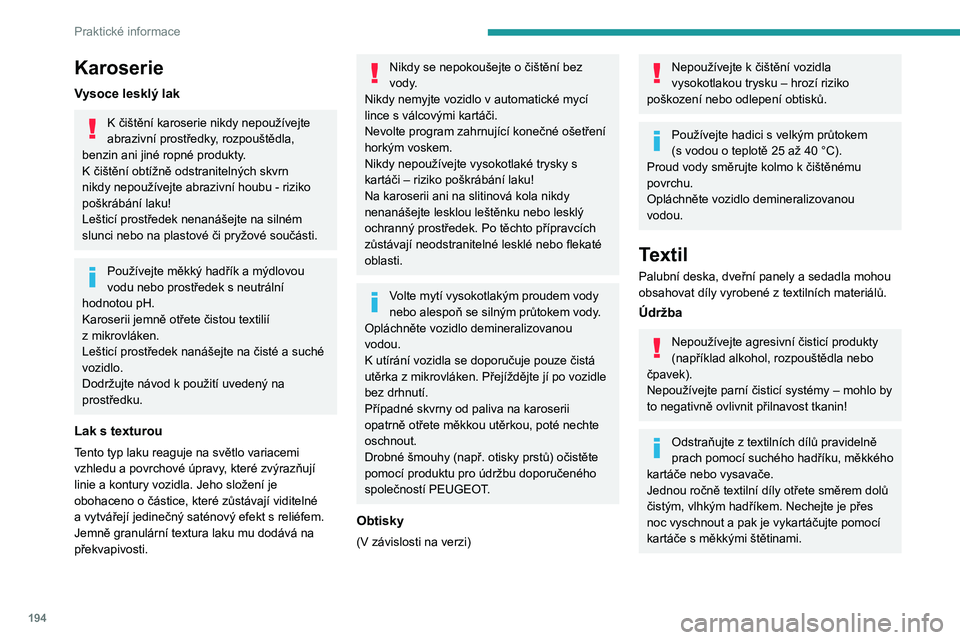

Karoserie
Vysoce lesklý lak
K čištění karoserie nikdy nepoužívejte
abrazivní prostředky , rozpouštědla,
benzin ani jiné ropné produkty.
K
čištění obtížně odstranitelných skvrn
nikdy nepoužívejte abrazivní houbu - riziko
poškrábání laku!
Lešticí prostředek nenanášejte na silném
slunci nebo na plastové či pryžové součásti.
Používejte měkký hadřík a mýdlovou
vodu nebo prostředek s neutrální
hodnotou pH.
Karoserii jemně otřete čistou textilií
z
mikrovláken.
Lešticí prostředek nanášejte na čisté a suché
vozidlo.
Dodržujte návod k
použití uvedený na
prostředku.
Lak s texturou
Tento typ laku reaguje na světlo variacemi
vzhledu a povrchové úpravy, které zvýrazňují
linie a kontury vozidla. Jeho složení je
obohaceno o částice, které zůstávají viditelné
a vytvářejí jedinečný saténový efekt s reliéfem.
Jemně granulární textura laku mu dodává na
překvapivosti.
Nikdy se nepokoušejte o čištění bez
vody.
Nikdy nemyjte vozidlo v automatické mycí
lince s válcovými kartáči.
Nevolte program zahrnující konečné ošetření
horkým voskem.
Nikdy nepoužívejte vysokotlaké trysky s
kartáči – riziko poškrábání laku!
Na karoserii ani na slitinová kola nikdy
nenanášejte lesklou leštěnku nebo lesklý
ochranný prostředek. Po těchto přípravcích
zůstávají neodstranitelné lesklé nebo flekaté
oblasti.
Volte mytí vysokotlakým proudem vody
nebo alespoň se silným průtokem vody.
Opláchněte vozidlo demineralizovanou
vodou.
K utírání vozidla se doporučuje pouze čistá
utěrka z mikrovláken. Přejíždějte jí po vozidle
bez drhnutí.
Případné skvrny od paliva na karoserii
opatrně otřete měkkou utěrkou, poté nechte
oschnout.
Drobné šmouhy (např. otisky prstů) očistěte
pomocí produktu pro údržbu doporučeného
společností PEUGEOT.
Obtisky
(V závislosti na verzi)
Nepoužívejte k čištění vozidla
vysokotlakou trysku – hrozí riziko
poškození nebo odlepení obtisků.
Používejte hadici s velkým průtokem
(s vodou o teplotě 25 až 40 °C).
Proud vody směrujte kolmo k čištěnému
povrchu.
Opláchněte vozidlo demineralizovanou
vodou.
Textil
Palubní deska, dveřní panely a sedadla mohou
obsahovat díly vyrobené z textilních materiálů.
Údržba
Nepoužívejte agresivní čisticí produkty
(například alkohol, rozpouštědla nebo
čpavek).
Nepoužívejte parní čisticí systémy – mohlo by
to negativně ovlivnit přilnavost tkanin!
Odstraňujte z textilních dílů pravidelně
prach pomocí suchého hadříku, měkkého
kartáče nebo vysavače.
Jednou ročně textilní díly otřete směrem dolů
čistým, vlhkým hadříkem. Nechejte je přes
noc vyschnout a pak je vykartáčujte pomocí
kartáče s
měkkými štětinami.
Page 197 of 292

195
Praktické informace

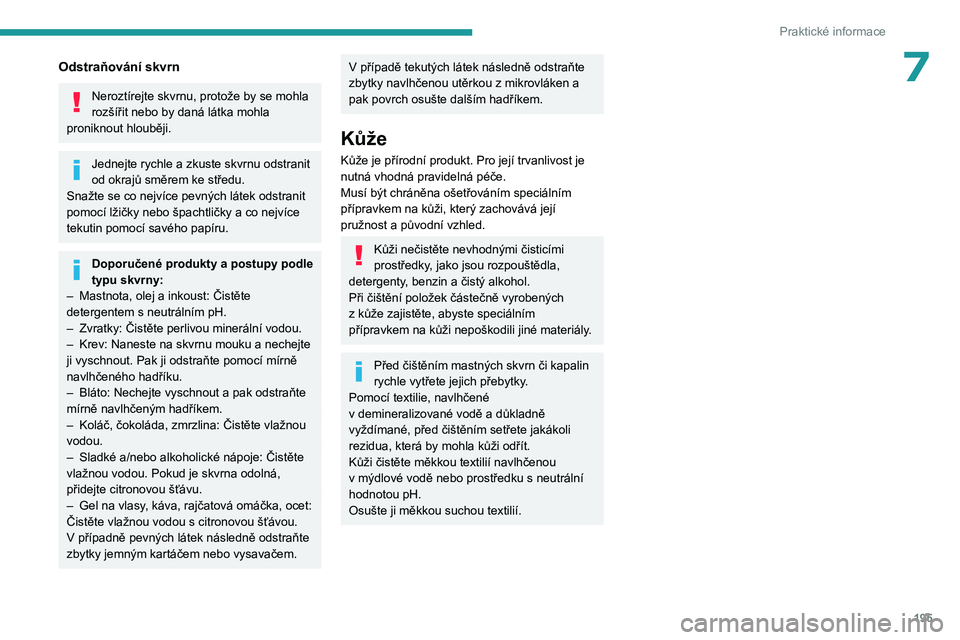

7Odstraňování skvrn
Neroztírejte skvrnu, protože by se mohla
rozšířit nebo by daná látka mohla
proniknout hlouběji.
Jednejte rychle a zkuste skvrnu odstranit
od okrajů směrem ke středu.
Snažte se co nejvíce pevných látek odstranit
pomocí lžičky nebo špachtličky a co nejvíce
tekutin pomocí savého papíru.
Doporučené produkty a postupy podle
typu skvrny:
–
Mastnota, olej a inkoust: Čistěte
detergentem s
neutrálním pH.
–
Zvratky: Čistěte perlivou minerální vodou.
–
Krev: Naneste na skvrnu mouku a nechejte
ji vyschnout. Pak ji odstraňte pomocí mírně
navlhčeného hadříku.
–
Bláto: Nechejte vyschnout a pak odstraňte
mírně navlhčeným hadříkem.
–
Koláč, čokoláda, zmrzlina: Čistěte vlažnou
vodou.
–
Sladké a/nebo alkoholické nápoje: Čistěte
vlažnou vodou. Pokud je skvrna odolná,
přidejte citronovou šťávu.
–
Gel na vlasy
, káva, rajčatová omáčka, ocet:
Čistěte vlažnou vodou s
citronovou šťávou.
V
případně pevných látek následně odstraňte
zbytky jemným kartáčem nebo vysavačem.
V případě tekutých látek následně odstraňte
zbytky navlhčenou utěrkou z mikrovláken a
pak povrch osušte dalším hadříkem.
Kůže
Kůže je přírodní produkt. Pro její trvanlivost je
nutná vhodná pravidelná péče.
Musí být chráněna ošetřováním speciálním
přípravkem na kůži, který zachovává její
pružnost a původní vzhled.
Kůži nečistěte nevhodnými čisticími
prostředky, jako jsou rozpouštědla,
detergenty, benzin a čistý alkohol.
Při čištění položek částečně vyrobených
z
kůže zajistěte, abyste speciálním
přípravkem na kůži nepoškodili jiné materiály.
Před čištěním mastných skvrn či kapalin
rychle vytřete jejich přebytky.
Pomocí textilie, navlhčené
v
demineralizované vodě a důkladně
vyždímané, před čištěním setřete jakákoli
rezidua, která by mohla kůži odřít.
Kůži čistěte měkkou textilií navlhčenou
v
mýdlové vodě nebo prostředku s neutrální
hodnotou pH.
Osušte ji měkkou suchou textilií.
Page 198 of 292

196
Porucha na cestě

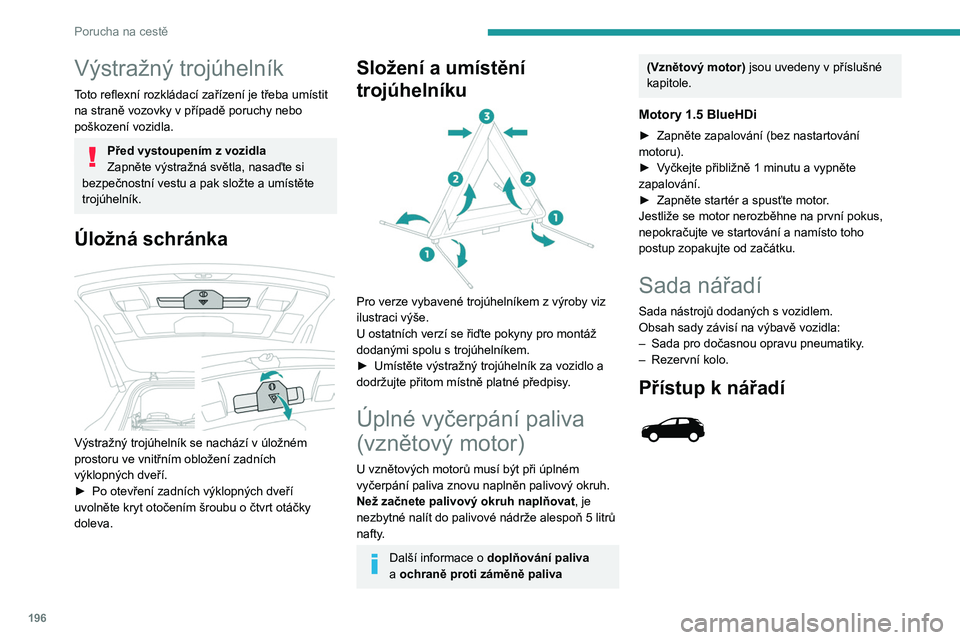

Výstražný trojúhelník
Toto reflexní rozkládací zařízení je třeba umístit
na straně vozovky v případě poruchy nebo
poškození vozidla.
Před vystoupením z vozidla
Zapněte výstražná světla, nasaďte si
bezpečnostní vestu a pak složte a umístěte
trojúhelník.
Úložná schránka
Výstražný trojúhelník se nachází v úložném
prostoru ve vnitřním obložení zadních
výklopných dveří.
►
Po otevření zadních výklopných dveří
uvolněte kryt otočením šroubu o čtvrt otáčky
doleva.
Složení a umístění
trojúhelníku
Pro verze vybavené trojúhelníkem z výroby viz
ilustraci výše.
U ostatních verzí se řiďte pokyny pro montáž
dodanými spolu s trojúhelníkem.
►
Umístěte výstražný trojúhelník za vozidlo a
dodržujte přitom místně platné předpisy
.
Úplné vyčerpání paliva
(vznětový motor)
U vznětových motorů musí být při úplném
vyčerpání paliva znovu naplněn palivový okruh.
Než začnete palivový okruh naplňovat, je
nezbytné nalít do palivové nádrže alespoň 5
litrů
nafty.
Další informace o doplňování paliva
a ochraně proti záměně paliva
(Vznětový motor) jsou uvedeny v příslušné
kapitole.
Motory 1.5 BlueHDi
► Zapněte zapalování (bez nastartování
motoru).
►
V
yčkejte přibližně 1 minutu a vypněte
zapalování.
►
Zapněte startér a
spusťte motor.
Jestliže se motor nerozběhne na první pokus,
nepokračujte ve startování a
namísto toho
postup zopakujte od začátku.
Sada nářadí
Sada nástrojů dodaných s vozidlem.
Obsah sady závisí na výbavě vozidla:
–
Sada pro dočasnou opravu pneumatiky
.
–
Rezervní kolo.
Přístup k nářadí
Page 199 of 292

197
Porucha na cestě
8

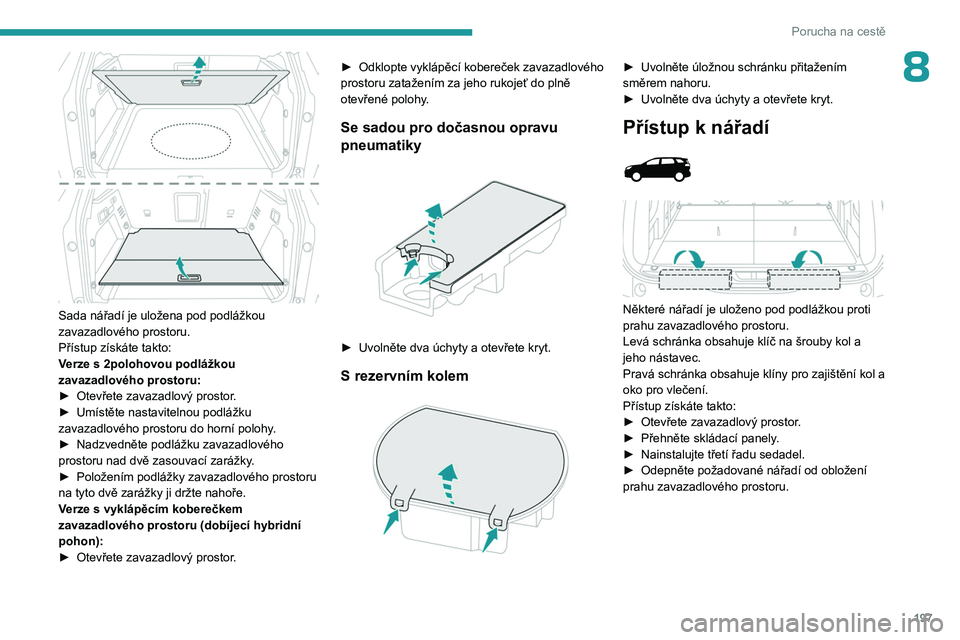

Sada nářadí je uložena pod podlážkou
zavazadlového prostoru.
Přístup získáte takto:
Verze s 2polohovou podlážkou
zavazadlového prostoru:
►
Otevřete zavazadlový prostor
.
►
Umístěte nastavitelnou podlážku
zavazadlového prostoru do horní polohy
.
►
Nadzvedněte podlážku zavazadlového
prostoru nad dvě zasouvací zarážky
.
►
Položením podlážky zavazadlového prostoru
na tyto dvě zarážky ji držte nahoře.
V
erze s vyklápěcím koberečkem
zavazadlového prostoru (dobíjecí hybridní
pohon):
►
Otevřete zavazadlový prostor
.►
Odklopte
vyklápěcí kobereček zavazadlového
prostoru zatažením za jeho rukojeť do plně
otevřené polohy.
Se sadou pro dočasnou opravu
pneumatiky
► Uvolněte dva úchyty a otevřete kryt.
S rezervním kolem
► Uvolněte úložnou schránku přitažením
směrem nahoru.
►
Uvolněte dva úchyty a otevřete kryt.
Přístup k nářadí
Některé nářadí je uloženo pod podlážkou proti
prahu zavazadlového prostoru.
Levá schránka obsahuje klíč na šrouby kol a
jeho nástavec.
Pravá schránka obsahuje klíny pro zajištění kol a
oko pro vlečení.
Přístup získáte takto:
►
Otevřete zavazadlový prostor
.
►
Přehněte skládací panely
.
►
Nainstalujte třetí řadu sedadel.
►
Odepněte požadované nářadí od obložení
prahu zavazadlového prostoru.
Page 200 of 292

198
Porucha na cestě

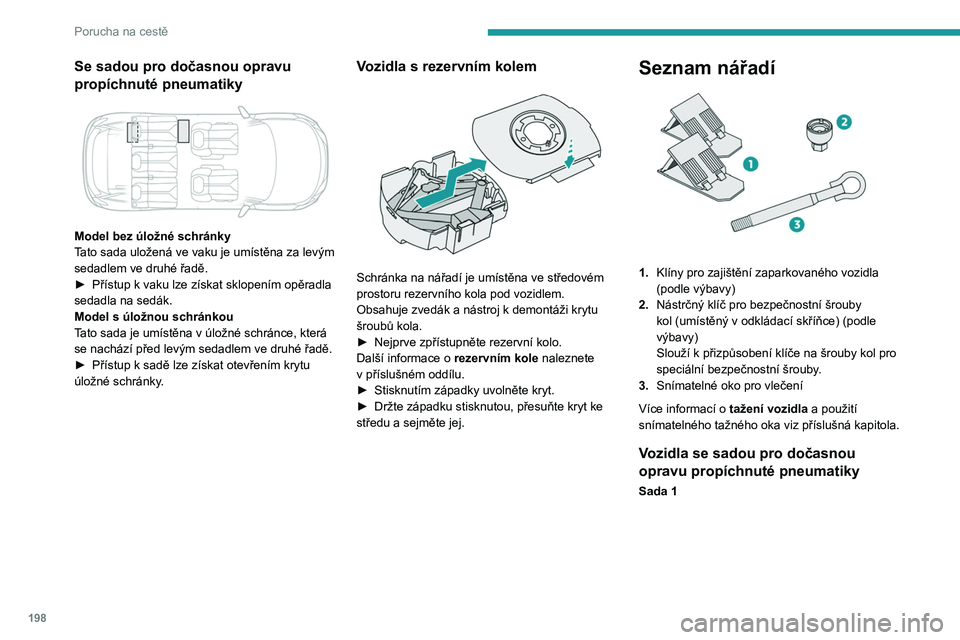

Se sadou pro dočasnou opravu
propíchnuté pneumatiky
Model bez úložné schránky
Tato sada uložená ve vaku je umístěna za levým
sedadlem ve druhé řadě.
►
Přístup k
vaku lze získat sklopením opěradla
sedadla na sedák.
Model s
úložnou schránkou
Tato sada je umístěna v
úložné schránce, která
se nachází před levým sedadlem ve druhé řadě.
►
Přístup k
sadě lze získat otevřením krytu
úložné schránky.
Vozidla s rezervním kolem
Schránka na nářadí je umístěna ve středovém
prostoru rezervního kola pod vozidlem.
Obsahuje zvedák a nástroj k demontáži krytu
šroubů kola.
►
Nejprve zpřístupněte rezervní kolo.
Další informace o rezervním kole
naleznete
v
příslušném oddílu.
►
Stisknutím západky uvolněte kryt.
►
Držte západku stisknutou, přesuňte kryt ke
středu a sejměte jej.
Seznam nářadí
1. Klíny pro zajištění zaparkovaného vozidla
(podle výbavy)
2. Nástrčný klíč pro bezpečnostní šrouby
kol (umístěný v odkládací skříňce) (podle
výbavy)
Slouží k
přizpůsobení klíče na šrouby kol pro
speciální bezpečnostní šrouby.
3. Snímatelné oko pro vlečení
Více informací o tažení vozidla a použití
snímatelného tažného oka viz příslušná kapitola.
Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky
Sada 1
