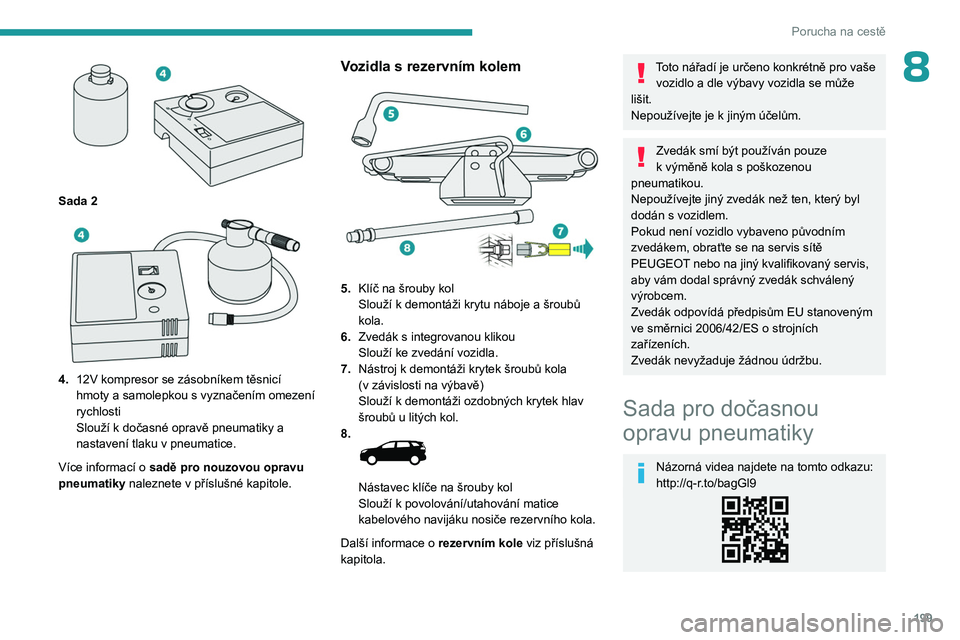

PEUGEOT 3008 2023 Návod na použití (in Czech)

199
Porucha na cestě
8

Sada 2

4.12V kompresor se zásobníkem těsnicí
hmoty a
samolepkou s vyznačením omezení
rychlosti
Slouží k dočasné opravě pneumatiky a
nastavení tlaku v pneumatice.
Více informací o
sadě pro nouzovou opravu
pneumatiky naleznete v
příslušné kapitole.
Vozidla s rezervním kolem

5.Klíč na šrouby kol
Slouží k
demontáži krytu náboje a šroubů
kola.
6. Zvedák s
integrovanou klikou
Slouží ke zvedání vozidla.
7. Nástroj k
demontáži krytek šroubů kola
(v
závislosti na výbavě)
Slouží k
demontáži ozdobných krytek hlav
šroubů u litých kol.
8.


Nástavec klíče na šrouby kol
Slouží k povolování/utahování matice
kabelového navijáku nosiče rezervního kola.
Další informace o rezervním kole viz příslušná
kapitola.
Toto nářadí je určeno konkrétně pro vaše vozidlo a dle výbavy vozidla se může
lišit.
Nepoužívejte je k
jiným účelům.
Zvedák smí být používán pouze
k výměně kola s poškozenou
pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s
vozidlem.
Pokud není vozidlo vybaveno původním
zvedákem, obraťte se na servis sítě
PEUGEOT nebo na jiný kvalifikovaný servis,
aby vám dodal správný zvedák schválený
výrobcem.
Zvedák odpovídá předpisům EU stanoveným
ve směrnici 2006/42/ES o
strojních
zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Sada pro dočasnou
opravu pneumatiky
Názorná videa najdete na tomto odkazu:
http://q-r.to/bagGl9

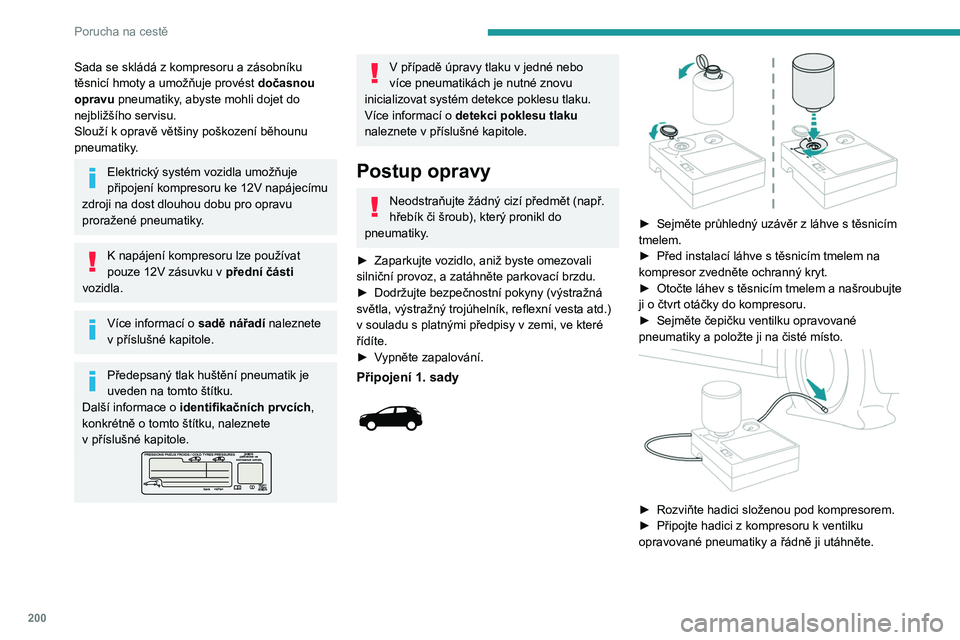

200
Porucha na cestě
Sada se skládá z kompresoru a zásobníku
těsnicí hmoty a umožňuje provést dočasnou
opravu pneumatiky, abyste mohli dojet do
nejbližšího servisu.
Slouží k opravě většiny poškození běhounu
pneumatiky.
Elektrický systém vozidla umožňuje
připojení kompresoru ke 12V napájecímu
zdroji na dost dlouhou dobu pro opravu
proražené pneumatiky.
K napájení kompresoru lze používat
pouze 12V zásuvku v přední části
vozidla.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
Další informace o

identifikačních prvcích ,
konkrétně o

tomto štítku, naleznete
v

příslušné kapitole.
V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Postup opravy
Neodstraňujte žádný cizí předmět (např.
hřebík či šroub), který pronikl do
pneumatiky.
►

Zaparkujte vozidlo, aniž byste omezovali
silniční provoz, a zatáhněte parkovací brzdu.
►


Dodržujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, reflexní vesta atd.)
v


souladu s platnými předpisy v zemi, ve které
řídíte.
►

V

ypněte zapalování.
Připojení 1. sady



► Sejměte průhledný uzávěr z láhve s těsnicím
tmelem.
►

Před instalací láhve s
těsnicím tmelem na
kompresor zvedněte ochranný kryt.
►

Otočte
láhev s
těsnicím
tmelem a
našroubujte
ji o

čtvrt otáčky do kompresoru.
►

Sejměte čepičku ventilku opravované
pneumatiky a položte ji na čisté místo.


► Rozviňte hadici složenou pod kompresorem.
► Připojte hadici z kompresoru k ventilku
opravované pneumatiky a
řádně ji utáhněte.

201
Porucha na cestě

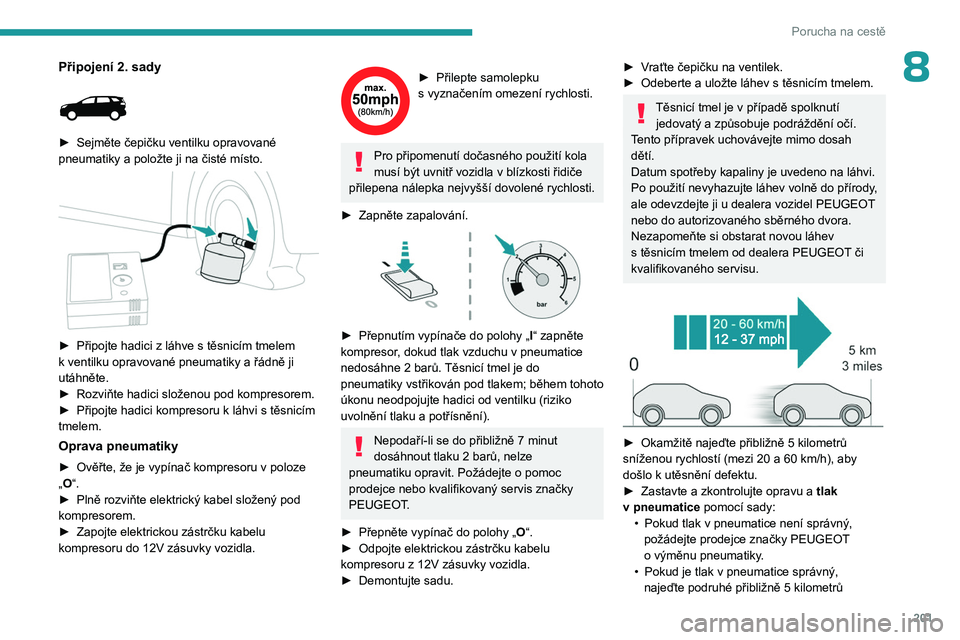

8Připojení 2. sady

► Sejměte čepičku ventilku opravované
pneumatiky a položte ji na čisté místo.


► Připojte hadici z láhve s těsnicím tmelem
k ventilku opravované pneumatiky a řádně ji
utáhněte.
►

Rozviňte hadici složenou pod kompresorem.
►


Připojte hadici kompresoru k
láhvi s těsnicím
tmelem.
Oprava pneumatiky
► Ověřte, že je vypínač kompresoru v poloze
„O“.
►

Plně rozviňte elektrický kabel složený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do 12V zásuvky vozidla.
► Přilepte samolepku
s vyznačením omezení rychlosti.
Pro připomenutí dočasného použití kola
musí být uvnitř vozidla v blízkosti řidiče
přilepena nálepka nejvyšší dovolené rychlosti.
►

Zapněte zapalování.

► Přepnutím vypínače do polohy „ I “ zapněte
kompresor, dokud tlak vzduchu v pneumatice
nedosáhne 2
barů. Těsnicí tmel je do
pneumatiky vstřikován pod tlakem; během tohoto
úkonu neodpojujte hadici od ventilku (riziko
uvolnění tlaku a
potřísnění).
Nepodaří-li se do přibližně 7 minut
dosáhnout tlaku 2 barů, nelze
pneumatiku opravit. Požádejte o
pomoc
prodejce nebo kvalifikovaný servis značky
PEUGEOT.
►

Přepněte vypínač do polohy „ O

“.
►

Odpojte elektrickou zástrčku kabelu
kompresoru z

12V zásuvky vozidla.
►

Demontujte sadu.
► Vraťte čepičku na ventilek.
► Odeberte a uložte láhev s těsnicím tmelem.
Těsnicí tmel je v případě spolknutí
jedovatý a způsobuje podráždění očí.
T
ento přípravek uchovávejte mimo dosah
dětí.
Datum spotřeby kapaliny je uvedeno na láhvi.
Po použití nevyhazujte láhev volně do přírody,
ale odevzdejte ji u dealera vozidel PEUGEOT
nebo do autorizovaného sběrného dvora.
Nezapomeňte si obstarat novou láhev
s

těsnicím tmelem od dealera PEUGEOT či
kvalifikovaného servisu.


► Okamžitě najeďte přibližně 5 kilometrů
sníženou rychlostí (mezi 20 a 60 km/h), aby
došlo k
utěsnění defektu.
►

Zastavte a zkontrolujte opravu a

tlak
v

pneumatice pomocí sady:•

Pokud tlak v
pneumatice není správný,
požádejte prodejce značky PEUGEOT
o
výměnu pneumatiky.
•

Pokud je tlak v
pneumatice správný,
najeďte podruhé přibližně 5
kilometrů

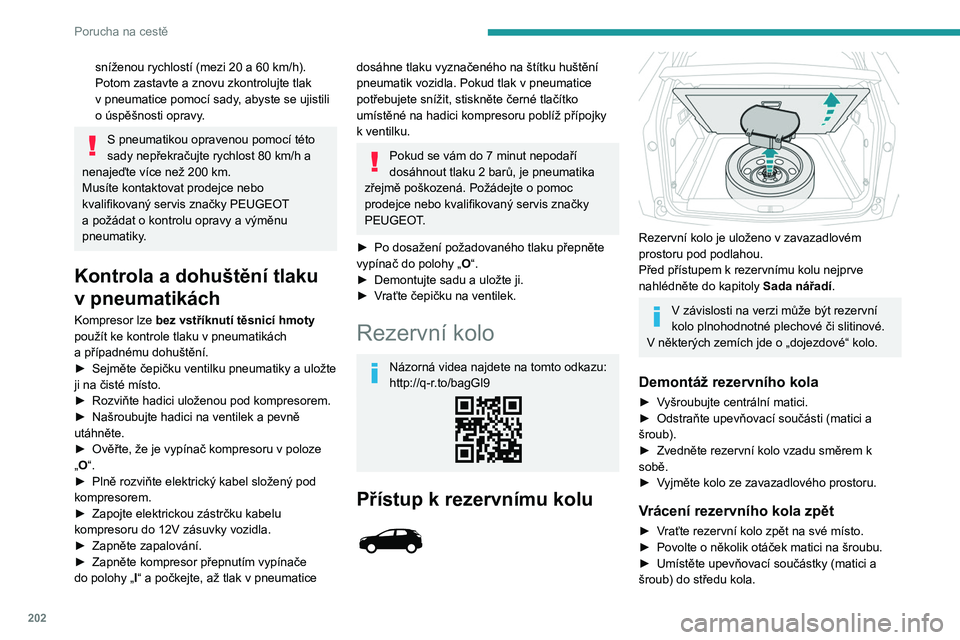

202
Porucha na cestě
sníženou rychlostí (mezi 20 a 60 km/h).
Potom zastavte a znovu zkontrolujte tlak
v
pneumatice pomocí sady, abyste se ujistili
o
úspěšnosti opravy.
S pneumatikou opravenou pomocí této
sady nepřekračujte rychlost 80 km/h a
nenajeďte více než 200
km.
Musíte kontaktovat prodejce nebo
kvalifikovaný servis značky PEUGEOT
a

požádat o kontrolu opravy a výměnu
pneumatiky.
Kontrola a dohuštění tlaku
v pneumatikách
Kompresor lze bez vstříknutí těsnicí hmoty
použít ke kontrole tlaku v pneumatikách
a
případnému dohuštění.
►

Sejměte čepičku ventilku pneumatiky a
uložte
ji na čisté místo.
►

Rozviňte hadici uloženou pod kompresorem.
►


Našroubujte hadici na ventilek a pevně
utáhněte.
►


Ověřte, že je vypínač kompresoru v
poloze
„O“.
►

Plně rozviňte elektrický kabel složený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do 12V zásuvky vozidla.
►


Zapněte zapalování.
►


Zapněte kompresor přepnutím vypínače
do polohy „ I

“ a počkejte, až tlak v pneumatice
dosáhne tlaku vyznačeného na štítku huštění
pneumatik vozidla. Pokud tlak v pneumatice
potřebujete snížit, stiskněte černé tlačítko
umístěné na hadici kompresoru poblíž přípojky
k
ventilku.
Pokud se vám do 7 minut nepodaří
dosáhnout tlaku 2 barů, je pneumatika
zřejmě poškozená. Požádejte o
pomoc
prodejce nebo kvalifikovaný servis značky
PEUGEOT.
►

Po dosažení požadovaného tlaku přepněte
vypínač do polohy „ O

“.
►

Demontujte sadu a
uložte ji.
►

V

raťte čepičku na ventilek.
Rezervní kolo
Názorná videa najdete na tomto odkazu:
http://q-r.to/bagGl9
Přístup k rezervnímu kolu



Rezervní kolo je uloženo v zavazadlovém
prostoru pod podlahou.
Před přístupem k rezervnímu kolu nejprve
nahlédněte do kapitoly Sada nářadí
.
V závislosti na verzi může být rezervní
kolo plnohodnotné plechové či slitinové.
V

některých zemích jde o „dojezdové“ kolo.
Demontáž rezervního kola
► Vyšroubujte centrální matici.
► Odstraňte upevňovací součásti (matici a
šroub).
►

Zvedněte rezervní kolo vzadu směrem k
sobě.
►


V
yjměte kolo ze zavazadlového prostoru.
Vrácení rezervního kola zpět
► Vraťte rezervní kolo zpět na své místo.
► Povolte o několik otáček matici na šroubu.
►

Umístěte upevňovací součástky (matici a
šroub) do středu kola.

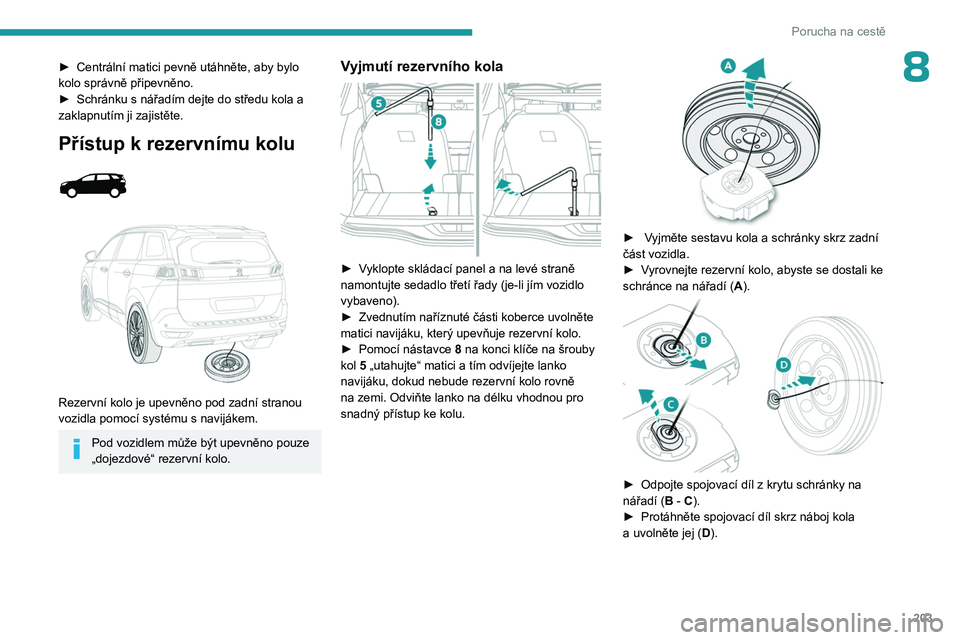

203
Porucha na cestě
8► Centrální matici pevně utáhněte, aby bylo
kolo správně připevněno.
►

Schránku s nářadím dejte do středu kola a
zaklapnutím ji zajistěte.
Přístup k rezervnímu kolu



Rezervní kolo je upevněno pod zadní stranou
vozidla pomocí systému s navijákem.
Pod vozidlem může být upevněno pouze
„dojezdové“ rezervní kolo.
Vyjmutí rezervního kola

► Vyklopte skládací panel a na levé straně
namontujte sedadlo třetí řady (je-li jím vozidlo
vybaveno).
►

Zvednutím naříznuté části koberce uvolněte
matici navijáku, který upevňuje rezervní kolo.
►


Pomocí nástavce
8 na konci klíče na šrouby
kol 5 „utahujte“ matici a tím odvíjejte lanko
navijáku, dokud nebude rezervní kolo rovně
na zemi. Odviňte lanko na délku vhodnou pro
snadný přístup ke kolu.


► Vyjměte sestavu kola a schránky skrz zadní
část vozidla.
►

V
yrovnejte rezervní kolo, abyste se dostali ke
schránce na nářadí ( A).


► Odpojte spojovací díl z krytu schránky na
nářadí (B - C).
►

Protáhněte spojovací díl skrz náboj kola
a

uvolněte jej ( D).

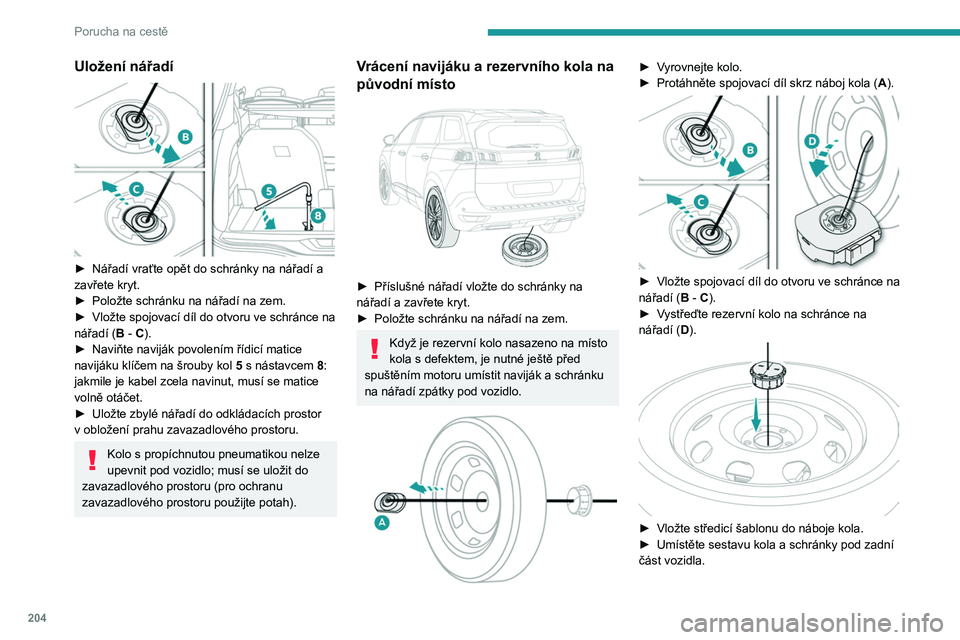

204
Porucha na cestě
Uložení nářadí

► Nářadí vraťte opět do schránky na nářadí a
zavřete kryt.
►

Položte schránku na nářadí na zem.
►


Vložte spojovací díl do otvoru ve schránce na
nářadí (

B - C).
►

Naviňte naviják povolením řídicí matice
navijáku klíčem na šrouby kol 5

s nástavcem 8:
jakmile je kabel zcela navinut, musí se matice
volně otáčet.
►

Uložte zbylé nářadí do odkládacích prostor
v

obložení prahu zavazadlového prostoru.
Kolo s propíchnutou pneumatikou nelze
upevnit pod vozidlo; musí se uložit do
zavazadlového prostoru (pro ochranu
zavazadlového prostoru použijte potah).
Vrácení navijáku a rezervního kola na
původní místo


► Příslušné nářadí vložte do schránky na
nářadí a zavřete kryt.
►

Položte schránku na nářadí na zem.
Když je rezervní kolo nasazeno na místo
kola s defektem, je nutné ještě před
spuštěním motoru umístit naviják a schránku
na nářadí zpátky pod vozidlo.


► Vyrovnejte kolo.
► Protáhněte spojovací díl skrz náboj kola ( A
).


► Vložte spojovací díl do otvoru ve schránce na
nářadí ( B - C).
►

V
ystřeďte rezervní kolo na schránce na
nářadí (D).


► Vložte středicí šablonu do náboje kola.
► Umístěte sestavu kola a schránky pod zadní
část vozidla.

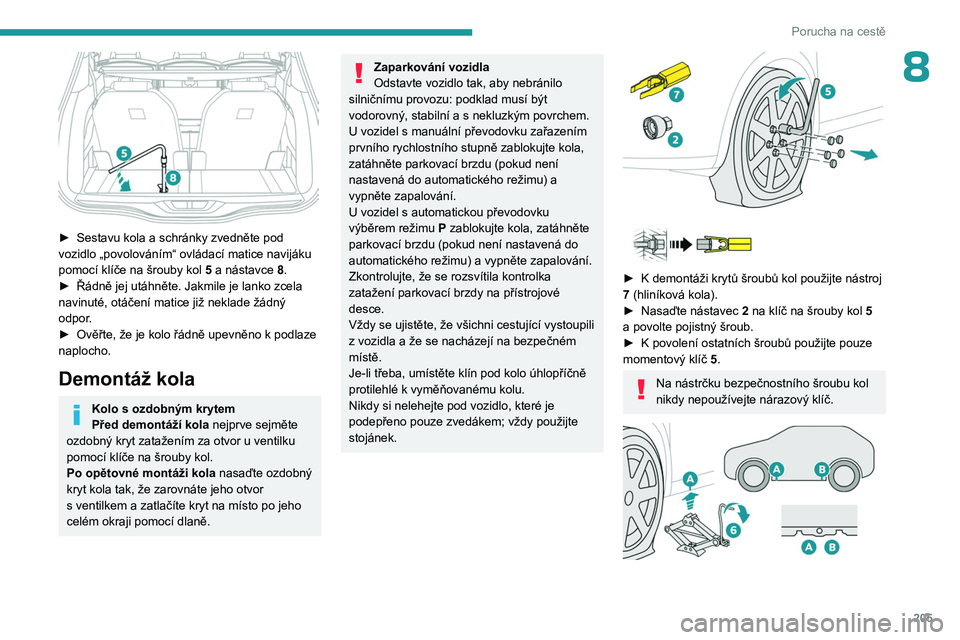

205
Porucha na cestě
8

► Sestavu kola a schránky zvedněte pod
vozidlo „povolováním“ ovládací matice navijáku
pomocí klíče na šrouby kol 5
a nástavce 8.
►

Řádně jej utáhněte. Jakmile je lanko zcela
navinuté, otáčení matice již neklade žádný
odpor

.
►

Ověřte, že je kolo řádně upevněno k
podlaze
naplocho.
Demontáž kola
Kolo s ozdobným krytem
Před demontáží kola nejprve sejměte
ozdobný kryt zatažením za otvor u ventilku
pomocí klíče na šrouby kol.
Po opětovné montáži kola nasaďte ozdobný
kryt kola tak, že zarovnáte jeho otvor
s

ventilkem a zatlačíte kryt na místo po jeho
celém okraji pomocí dlaně.
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
U vozidel s manuální převodovku zařazením
prvního rychlostního stupně zablokujte kola,
zatáhněte parkovací brzdu (pokud není
nastavená do automatického režimu) a
vypněte zapalování.
U vozidel s automatickou převodovku
výběrem režimu P zablokujte kola, zatáhněte
parkovací brzdu (pokud není nastavená do
automatického režimu) a vypněte zapalování.
Zkontrolujte, že se rozsvítila kontrolka
zatažení parkovací brzdy na přístrojové
desce.
Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.




► K demontáži krytů šroubů kol použijte nástroj
7 (hliníková kola).
►

Nasaďte nástavec
2 na klíč na šrouby kol 5
a
povolte pojistný šroub.
►

K
povolení ostatních šroubů použijte pouze
momentový klíč 5.
Na nástrčku bezpečnostního šroubu kol
nikdy nepoužívejte nárazový klíč.

206
Porucha na cestě

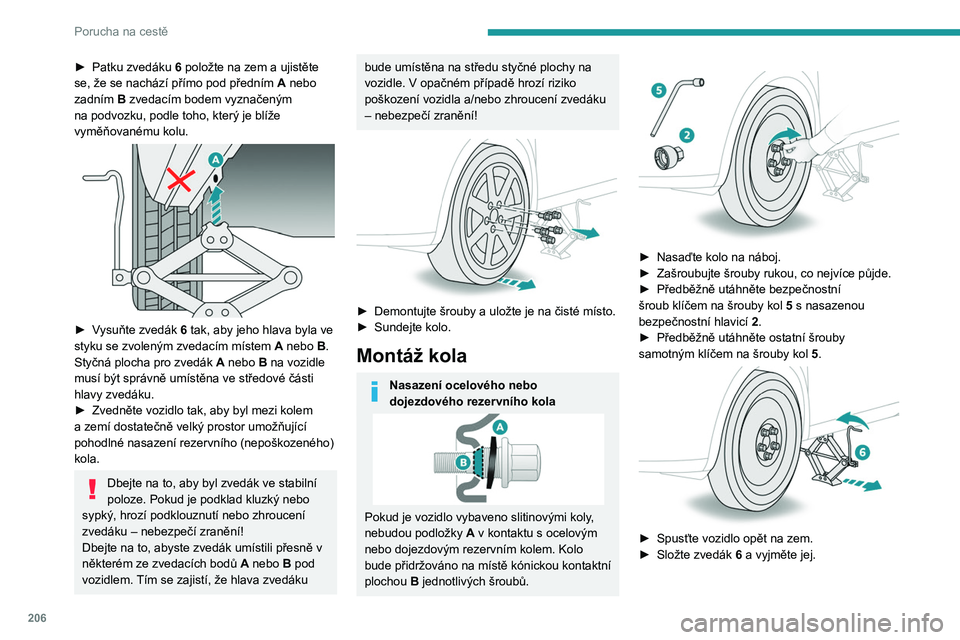

► Patku zvedáku 6 položte na zem a ujistěte
se, že se nachází přímo pod předním A nebo
zadním B zvedacím bodem vyznačeným
na podvozku, podle toho, který je blíže
vyměňovanému kolu.


► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B.
Styčná plocha pro zvedák

A
nebo B na vozidle
musí být správně umístěna ve středové části
hlavy zvedáku.
►

Zvedněte vozidlo tak, aby byl mezi kolem
a

zemí dostatečně velký prostor umožňující
pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo zhroucení
zvedáku – nebezpečí zranění!
Dbejte na to, abyste zvedák umístili přesně v
některém ze zvedacích bodů

A
nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy na
vozidle. V opačném případě hrozí riziko
poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!


► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola
Nasazení ocelového nebo
dojezdového rezervního kola
Pokud je vozidlo vybaveno slitinovými koly,
nebudou podložky A v kontaktu s ocelovým
nebo dojezdovým rezervním kolem. Kolo
bude přidržováno na místě kónickou kontaktní
plochou B jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou, co nejvíce půjde.
►

Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol


5
s nasazenou
bezpečnostní hlavicí

2
.
►

Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol


5
.


► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.

207
Porucha na cestě
8

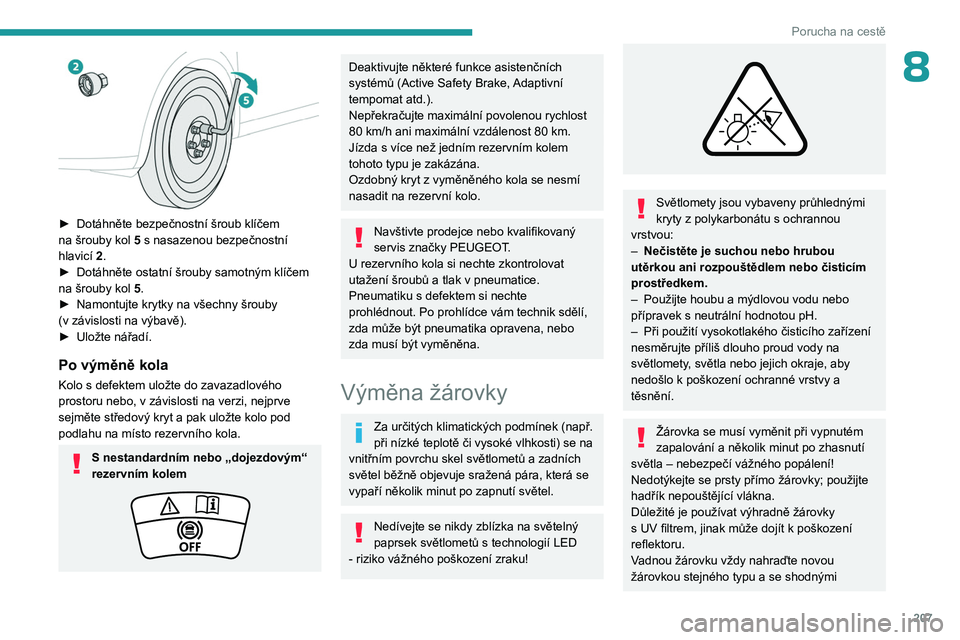

► Dotáhněte bezpečnostní šroub klíčem
na šrouby kol 5 s nasazenou bezpečnostní
hlavicí
2.
►

Dotáhněte ostatní šrouby samotným klíčem
na šrouby kol


5
.
►

Namontujte krytky na všechny šrouby
(v

závislosti na výbavě).
►

Uložte nářadí.
Po výměně kola
Kolo s defektem uložte do zavazadlového
prostoru nebo, v závislosti na verzi, nejprve
sejměte středový kryt a pak uložte kolo pod
podlahu na místo rezervního kola.
S nestandardním nebo „dojezdovým“
rezervním kolem
Deaktivujte některé funkce asistenčních
systémů (Active Safety Brake, Adaptivní
tempomat atd.).
Nepřekračujte maximální povolenou rychlost
80
km/h ani maximální vzdálenost 80 km.
Jízda s
více než jedním rezervním kolem
tohoto typu je zakázána.
Ozdobný kryt z
vyměněného kola se nesmí
nasadit na rezervní kolo.
Navštivte prodejce nebo kvalifikovaný
servis značky PEUGEOT.
U rezervního kola si nechte zkontrolovat
utažení šroubů a tlak v
pneumatice.
Pneumatiku s
defektem si nechte
prohlédnout. Po prohlídce vám technik sdělí,
zda může být pneumatika opravena, nebo
zda musí být vyměněna.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.
Nedívejte se nikdy zblízka na světelný
paprsek světlometů s technologií LED
- riziko vážného poškození zraku!


Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
–

Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
–


Použijte houbu a mýdlovou vodu nebo
přípravek s

neutrální hodnotou pH.
–

Při použití vysokotlakého čisticího zařízení
nesměrujte příliš dlouho proud vody na
světlomety

, světla nebo jejich okraje, aby
nedošlo k poškození ochranné vrstvy a
těsnění.
Žárovka se musí vyměnit při vypnutém
zapalování a několik minut po zhasnutí
světla – nebezpečí vážného popálení!
Nedotýkejte se prsty přímo žárovky; použijte
hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s

UV filtrem, jinak může dojít k poškození
reflektoru.
Vadnou žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými

208
Porucha na cestě

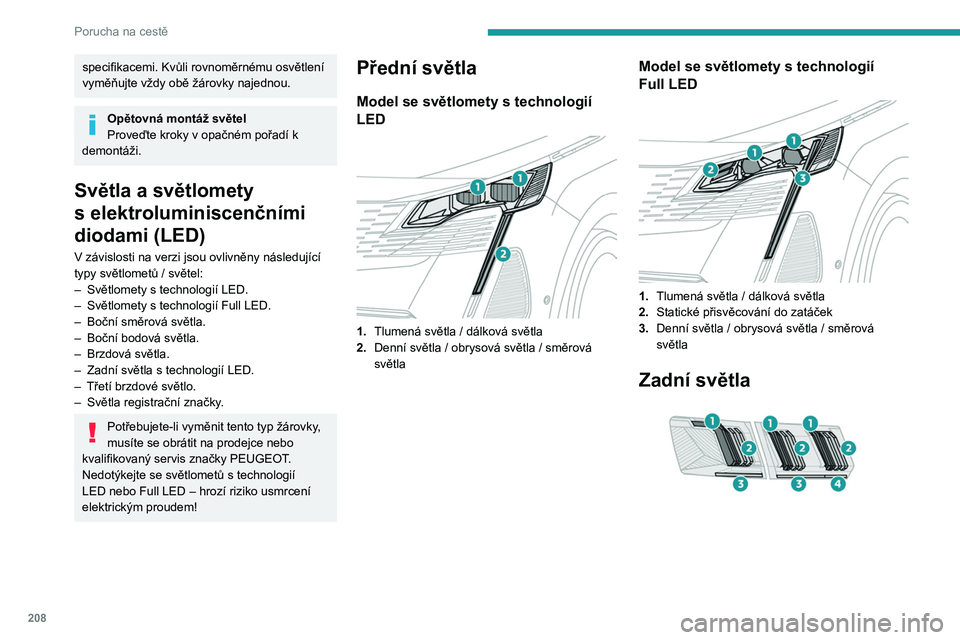

specifikacemi. Kvůli rovnoměrnému osvětlení
vyměňujte vždy obě žárovky najednou.
Opětovná montáž světel
Proveďte kroky v opačném pořadí k
demontáži.
Světla a světlomety
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
–

Světlomety s
technologií LED.
–

Světlomety s
technologií Full LED.
–

Boční směrová světla.
–


Boční bodová světla.
–


Brzdová světla.
–


Zadní světla s
technologií LED.
–

Třetí brzdové světlo.
–


Světla registrační značky
.
Potřebujete-li vyměnit tento typ žárovky,
musíte se obrátit na prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Nedotýkejte se světlometů s
technologií
LED nebo Full LED – hrozí riziko usmrcení
elektrickým proudem!
Přední světla
Model se světlomety s technologií
LED


1. Tlumená světla / dálková světla
2. Denní světla / obrysová světla / směrová
světla
Model se světlomety s technologií
Full LED


1. Tlumená světla / dálková světla
2. Statické přisvěcování do zatáček
3. Denní světla / obrysová světla / směrová
světla
Zadní světla
