Peugeot 3008 Hybrid 4 2013.5 Handleiding (in Dutch)

11
Praktische informatie209
Een lamp vervangen
Uitvoering met halogeenlampen
1. Richtingaanwijzers (leds).2. Grootlicht (HB3).3. Dimlicht (H7).4. Dagrijverlichting/parkeerlicht (leds).5. Mistlampen (PS24W).
Verlichting vóór
Zet het contact altijd af (verklikkerlampje Ready uit) als u werkzaamheden aan de auto wilt uitvoeren, om letsel door het automatisch starten van de motor te voorkomen.
De koplampunits zijn voorzien van glas van polycarbonaat met een speciale vernislaag:  reinig de koplampen nooit met een droge of schurende doek en gebruik geen oplosmiddelen, gebruik een spons met zeepwater of een pH-neutraal product,  wanneer u met een hogedrukreiniger hardnekkig vuil probeert te verwijderen, houd de straal dan nooit langdurig op de koplampen, de achterlichten en de randen ervan gericht, om beschadiging van de vernislaag en de afdichtrubbers te voorkomen.
Bij het vervangen van lampen moet de verlichting minstens enkele minuten uitgeschakeld zijn (risico van ernstige verbranding).  Raak de lamp niet met de vingers aan, maar gebruik een niet-pluizende doek. In verband met het behoud van de kwaliteit van de koplampen mogen uitsluitend anti-UV-lampen worden
gebruikt. Vervang een kapotte lamp altijd door een nieuwe lamp met dezelfde specificaties.

Praktische informatie
210
Lampen grootlicht vervangen
(uitvoering met halogeenlampen)
 Trek aan de borglip om de plastic beschermkap te verwijderen.  Draai zonder de stekker los te nemen de lampvoet een kwart omwenteling linksom om het geheel te verwijderen.  Neem de stekker los en ver wijder de lamp. Voer het monteren uit in de omgekeerde volgorde.
Lampen dimlicht vervangen (uitvoering met halogeenlampen)
 Trek aan de borglip om de plastic beschermkap te verwijderen.  Neem de stekker van de lamp los.  Trek de lamp uit de lamphouder en vervang de lamp. Voer het monteren uit in de omgekeerde volgorde.
Lamp van richtingaanwijzer en van dagrijverlichting/parkeerlichten vervangen
Raadpleeg voor het vervangen van ledlampen het PEUGEOT-netwerk of een gekwalificeerde werkplaats.

11
Praktische informatie211
Lampen van mistlampen vervangen
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats.  Steek ter hoogte van het midden van het zijknipperlicht een schroevendraaier tussen het zijknipperlicht en de voet van de buitenspiegel.  Wip het zijknipperlicht met de schroevendraaier los.  Neem de stekker van het zijknipperlicht los.
Vervangen lampen geïntegreerde zijknipperlichten
U kunt voor het vervangen van de lampen ook het PEUGEOT-netwerk of een gekwalificeerde werkplaats raadplegen.
Voer het monteren uit in de omgekeerde volgorde. Een nieuw zijknipperlicht is verkrijgbaar bij het PEUGEOT-netwerk of bij een gekwalificeerde werkplaats.

Praktische informatie
212
Achterlichten
1. Remlicht/parkeerlicht (leds).2. Achteruitrijlicht (W16W).3. Richtingaanwijzers (P21W).4. Parkeerlicht (leds).5. Mistachterlichten (P21W).
Lampen achteruitrijlicht en richtingaanwijzers vervangen
 Open de achterklep.  Verwijder de kunststof afdekking.  Draai de twee bevestigingsmoeren los.  Ver wijder voorzichtig de achterlichtunit via de buitenzijde.  Neem de stekker van de lamphouder los.
- Zet de achterlichtunit terug. - Druk de vijf borglippen in en ver wijder de lamphouder.
- Achteruitrijlichten (2) : trek aan de lamp om
hem te verwijderen. - Richtingaanwijzers (3) : draai de lamp een kwart omwenteling linksom om hem te verwijderen.
Voer het monteren uit in de omgekeerde volgorde.

11
Praktische informatie213
Lamp derde remlicht vervangen (leds)
Lampen parkeerlichten en rem-/parkeerlichten vervangen Lampen mistachterlichten vervangen
Neem voor het vervangen van de ledlampen contact op met het PEUGEOT-netwerk of met een gekwalificeerde werkplaats.
 Steek uw hand onder de bumper.  Draai de lamp een kwart omwenteling en vervang deze.
Neem contact op met het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Lampen kentekenplaatverlichting vervangen (W5W)
 Steek een kleine schroevendraaier in een van de buitenste gaten van het lampglas.  Duw de schroevendraaier naar buiten om het lampglas los te maken.  Verwijder het lampglas.  Trek de lamp uit de lamphouder en vervang de lamp.

Praktische informatie
214
Toegang tot het gereedschap Vervangen van een zekering
GoedDefect
 Gebruik de speciale tang om de zekering uit de zekeringkast te ver wijderen.  Vervang een defecte zekering altijd door een zekering met dezelfde stroomsterkte.  Selecteer de zekering aan de hand van het nummer op de zekeringkast, de op de zekering aangegeven stroomsterkte en het onderstaande overzicht.
Voordat u een zekering vervangt, dient u de oorzaak van de storing op te sporen en te (laten) verhelpen.  U kunt aan de draad van een zekering zien of deze defect is.
Zekeringen vervangen
PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit
storingen veroorzaakt door het monteren van extra accessoires die niet door PEUGEOT aanbevolen en geleverd worden, en niet volgens de voorschriften van zijn gemonteerd. Dit geldt met name als het gezamenlijke stroomverbruik van de extra accessoires meer dan 10 milliampère bedraagt.
Montage van elektrische accessoires
Bij het ontwerp van het elektrische circuit van uw auto is reeds rekening gehouden met de montage van zowel de standaarduitrusting als eventuele opties. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats voordat u andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.
Het vervangen van een zekering die niet in een van de volgende overzichten is opgenomen, kan tot ernstige storingen aan uw auto leiden. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
In het geval van een storing in een bepaalde functie kunt u de desbetreffende defecte zekering vervangen volgens de onderstaande procedure.
De tang voor het verwijderen van zekeringen bevindt zich aan de binnenzijde van het deksel van de zekeringkast dashboard:  Ver wijder het deksel volledig.  Maak de tang los.

11
Praktische informatie215

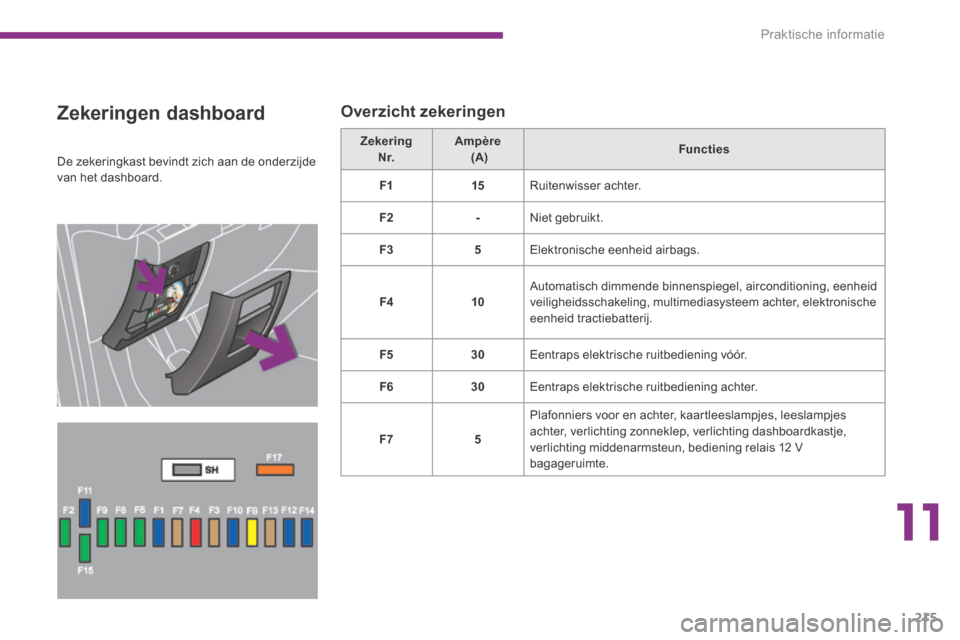

Zekeringen dashboard Overzicht zekeringen
De zekeringkast bevindt zich aan de onderzijde van het dashboard.
Zekering N r.Ampère (A)Functies
F115 Ruitenwisser achter.
F2- Niet gebruikt.
F35 Elektronische eenheid airbags.
F410 Automatisch dimmende binnenspiegel, airconditioning, eenheid veiligheidsschakeling, multimediasysteem achter, elektronische eenheid tractiebatterij.
F530 Eentraps elektrische ruitbediening vóór.
F630 Eentraps elektrische ruitbediening achter.
F75
Plafonniers voor en achter, kaartleeslampjes, leeslampjes achter, verlichting zonneklep, verlichting dashboardkastje, verlichting middenarmsteun, bediening relais 12 V bagageruimte.

Praktische informatie
216
Toegang tot de zekeringen
 Zie de rubriek "Toegang tot het gereedschap".
Zekering N r. Ampère (A)Functies
F820 Autoradio, autoradio/telefoon, CD-wisselaar, multifunctioneel display, controlesysteem bandenspanning, sirene alarm, elektronische eenheid alarm, telematica-eenheid.
F930 12V-aansluiting vóór, aansteker, 12V-aansluiting achter.
F1015 Stuurkolomschakelaars.
F1115 Contactslot met circuit lage stroomsterkte.
F1215 Aanwezigheid aanhanger, regen-/lichtsensor, voeding zekeringen F32, F34, F35.
F135 Servicecentrale motor, elektronische eenheid airbags.
F1415 Instrumentenpaneel, display van het instrumentenpaneel, voeding zekering F33.
F1530 Vergrendeling en supervergrendeling.
F1740 Achterruitverwarming, voeding zekering F30.

11
Praktische informatie217

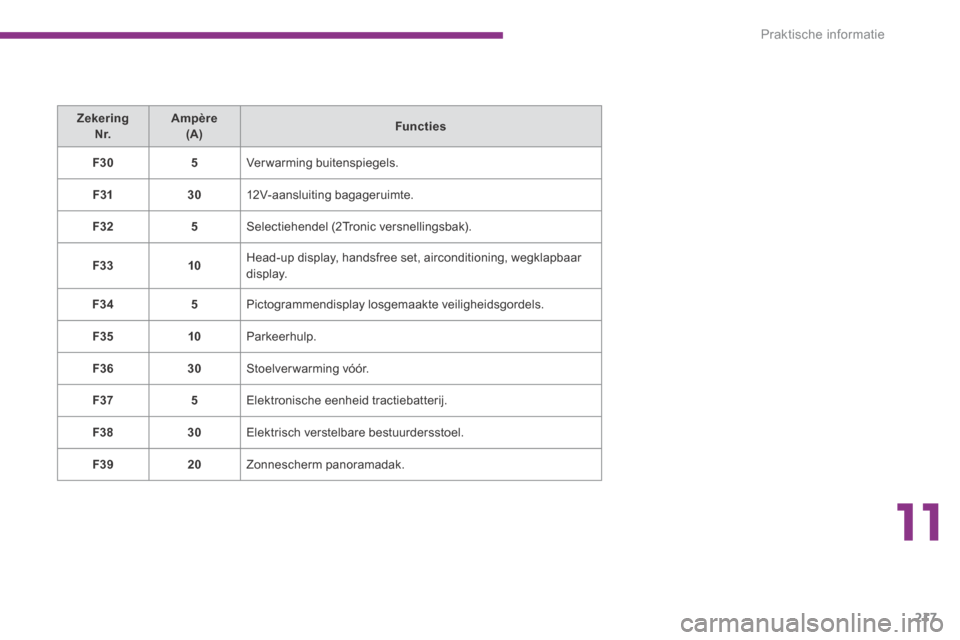

Zekering N r.Ampère (A)Functies
F305 Verwarming buitenspiegels.
F3130 12V-aansluiting bagageruimte.
F325 Selectiehendel (2Tronic versnellingsbak).
F3310 Head-up display, handsfree set, airconditioning, wegklapbaar display.
F345 Pictogrammendisplay losgemaakte veiligheidsgordels.
F3510 Parkeerhulp.
F3630 Stoelver warming vóór.
F375 Elektronische eenheid tractiebatterij.
F3830 Elektrisch verstelbare bestuurdersstoel.
F3920 Zonnescherm panoramadak.

Praktische informatie
218
Zekeringen motorruimte
Toegang tot de zekeringen
 Maak het deksel los.  Vervang de zekering (zie de desbetreffende paragraaf).  Sluit na het vervangen van de zekering zorgvuldig het deksel voor een goede afdichting van de zekeringkast.
De zekeringkast bevindt zich onder de motorkap, naast de accu. Zekering N r.Ampère (A)Functies
F215 Claxon.
F310 Ruitensproeiers voor en achter.
F410 Verlichting overdag.
F515
Luchthoeveelheidsmeter, ruitenwissers, verwarming lambdasonde, elektronische eenheid hybridesysteem, keuzeschakelaar hybridesysteem, gestuurde thermostaat, elektrokleppen nokkenasverstelling, elektroklep vuldrukregeling (diesel), niveaucontact koelvloeistof (diesel).
F610 Diagnoseaansluiting, meedraaiende koplampen, pomp roetfilter (diesel), schakelaar bediening buitenspiegels, interface-eenheid netwerk, head-up display.
F710 Elektronische eenheid stuurbekrachtiging, motor hoogteregeling meedraaiende koplampen.
F820 Bediening startmotor.
F910 Schakelaars koppeling- en rempedaal.
F1140 Aanjager airconditioning.
