Peugeot 3008 Hybrid 4 2017 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2017Pages: 566, PDF-Größe: 60.19 MB
Page 41 of 566
39
3008-2_de_Chap01_instruments-de-bord_ed01-2016

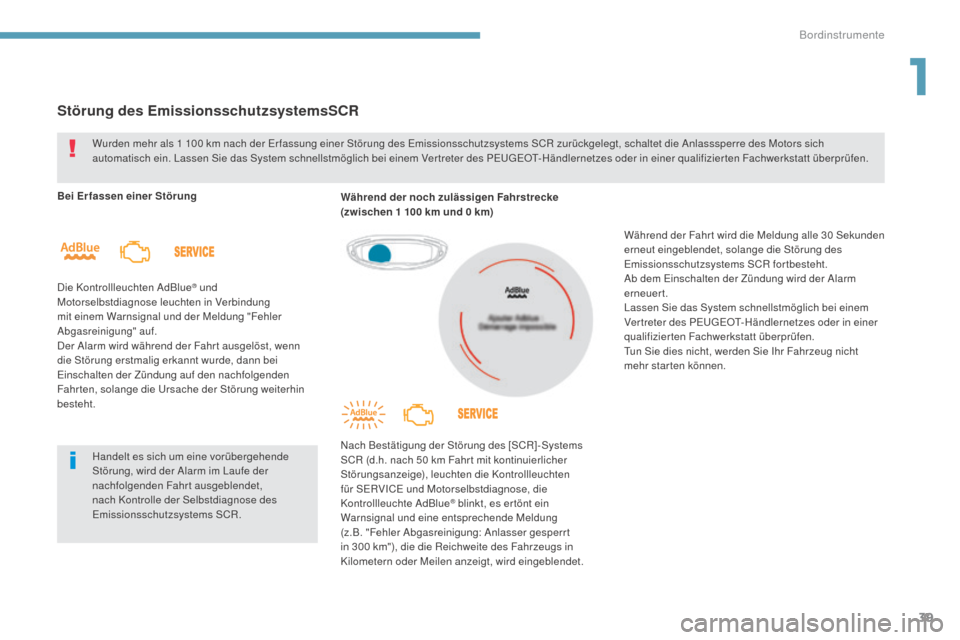

Störung des EmissionsschutzsystemsSCR
Bei Erfassen einer Störung
Die Kontrollleuchten AdBlue
® und
Motorselbstdiagnose leuchten in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung" auf.
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
Einschalten der Zündung auf den nachfolgenden
Fahr ten, solange die Ursache der Störung weiterhin
besteht. Während der noch zulässigen Fahrstrecke
(zwischen 1
100 km und 0 km)
Nach Bestätigung der Störung des [SCR]-Systems
SCR (d.h. nach 50 km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte AdBlue
® blinkt, es er tönt ein
Warnsignal und eine entsprechende Meldung
(z.B. "Fehler Abgasreinigung: Anlasser gesperr t
in 300
km"), die die Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt, wird eingeblendet.
Wurden mehr als 1
100
km nach der Er fassung einer Störung des Emissionsschutzsystems SCR zurückgelegt, schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System schnellstmöglich bei einem Ver treter des PEUGEOT-Händlernetzes oder in einer qualifizier ten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR. Während der Fahr t wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
1
Bordinstrumente
Page 42 of 566
40
3008-2_de_Chap01_instruments-de-bord_ed01-2016

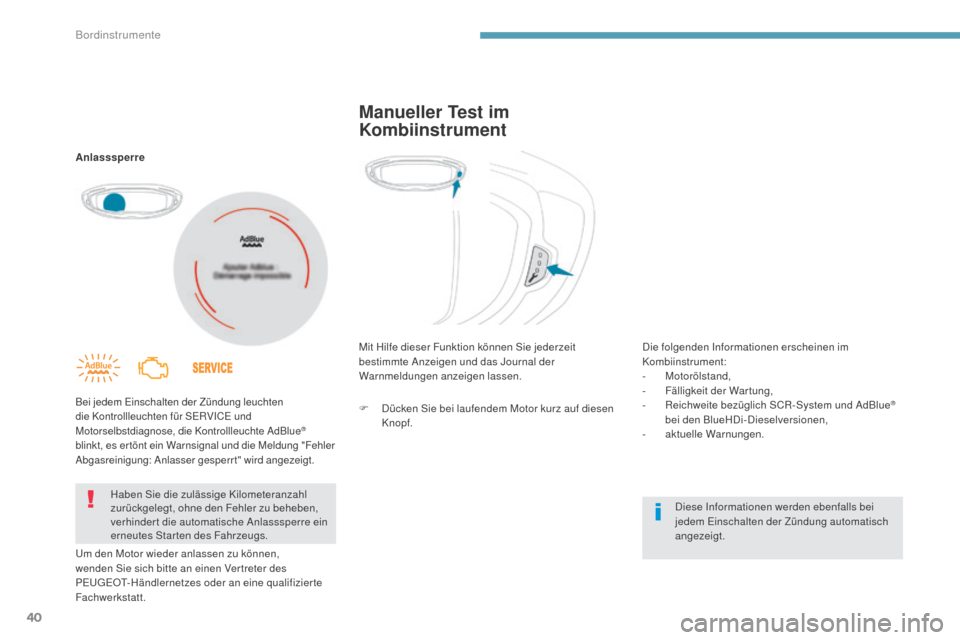

Anlasssperre
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte AdBlue
®
blinkt, es er tönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt" wird angezeigt.
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt. Haben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs. Mit Hilfe dieser Funktion können Sie jederzeit
bestimmte Anzeigen und das Journal der
Warnmeldungen anzeigen lassen.
Diese Informationen werden ebenfalls bei
jedem Einschalten der Zündung automatisch
angezeigt.
Manueller Test im
Kombiinstrument
Die folgenden Informationen erscheinen im
Kombiinstrument:
-
M
otorölstand,
-
F
älligkeit der Wartung,
-
R
eichweite bezüglich SCR-System und AdBlue
®
bei den BlueHDi-Dieselversionen,
-
a
ktuelle Warnungen.
F
D
ücken Sie bei laufendem Motor kurz auf diesen
Knopf.
Bordinstrumente
Page 43 of 566
41
3008-2_de_Chap01_instruments-de-bord_ed01-2016

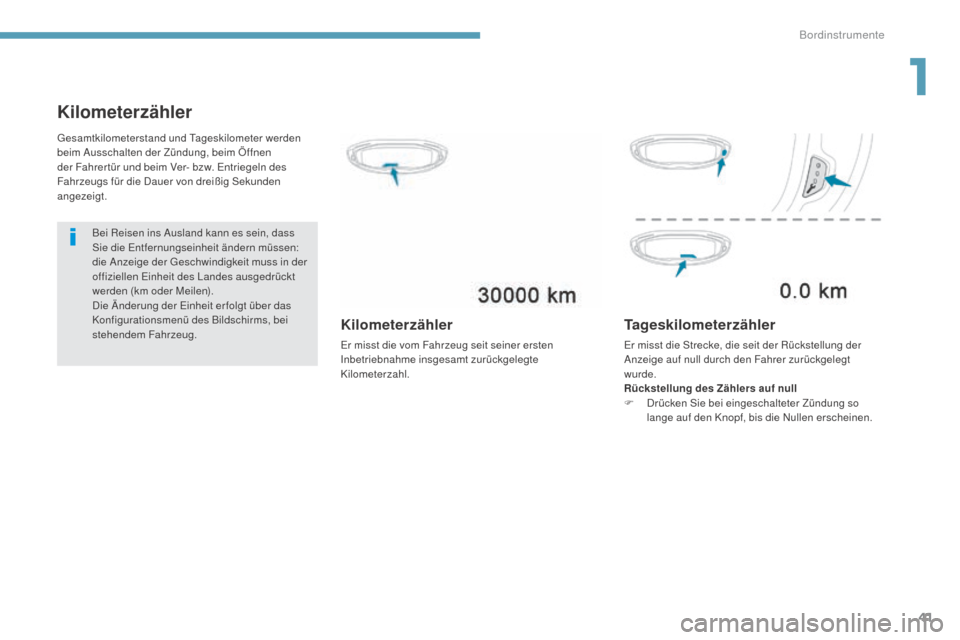

Kilometerzähler
Bei Reisen ins Ausland kann es sein, dass
Sie die Entfernungseinheit ändern müssen:
die Anzeige der Geschwindigkeit muss in der
offiziellen Einheit des Landes ausgedrückt
werden (km oder Meilen).
Die Änderung der Einheit er folgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.
Gesamtkilometerstand und Tageskilometer werden
beim Ausschalten der Zündung, beim Öffnen
der Fahrer tür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig Sekunden
angezeigt.
Kilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung der
Anzeige auf null durch den Fahrer zurückgelegt
wurde.
Rückstellung des Zählers auf
null
F
D
rücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen.
1
Bordinstrumente
Page 44 of 566
42
3008-2_de_Chap01_instruments-de-bord_ed01-2016

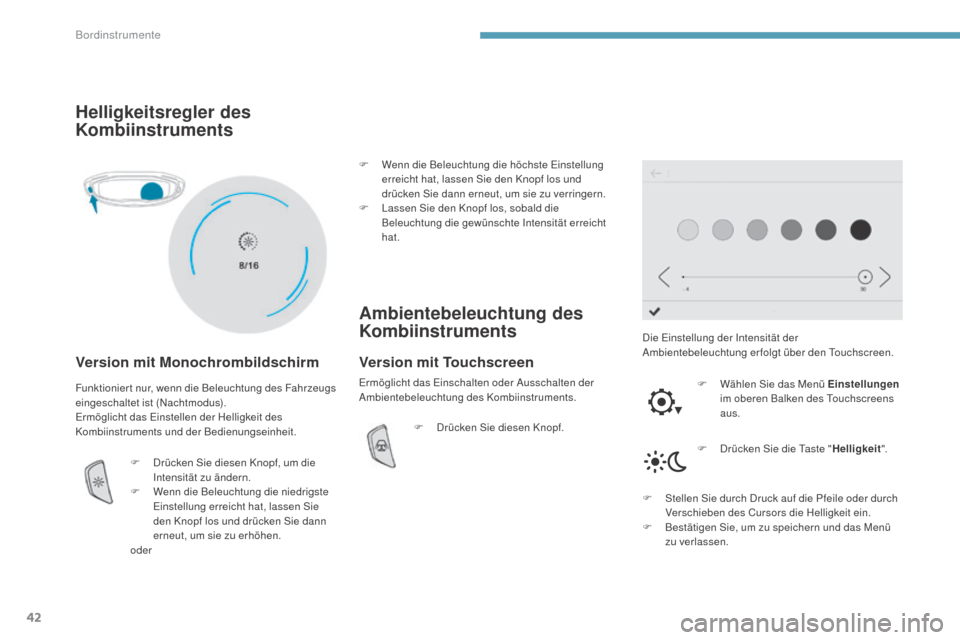

Helligkeitsregler des
Kombiinstruments
Version mit Monochrombildschirm
Die Einstellung der Intensität der
Ambientebeleuchtung erfolgt über den Touchscreen.F
W
ählen Sie das Menü Einstellungen
im oberen Balken des Touchscreens
aus.
Funktionier t nur, wenn die Beleuchtung des Fahrzeugs
eingeschaltet ist (Nachtmodus).
Ermöglicht das Einstellen der Helligkeit des
Kombiinstruments und der Bedienungseinheit.
F
D
rücken Sie diesen Knopf, um die
Intensität zu ändern.
F
W
enn die Beleuchtung die niedrigste
Einstellung erreicht hat, lassen Sie
den Knopf los und drücken Sie dann
erneut, um sie zu erhöhen.
oder F
W
enn die Beleuchtung die höchste Einstellung
erreicht hat, lassen Sie den Knopf los und
drücken Sie dann erneut, um sie zu verringern.
F
L
assen Sie den Knopf los, sobald die
Beleuchtung die gewünschte Intensität erreicht
hat.
Ambientebeleuchtung des
Kombiinstruments
F Drücken Sie diesen Knopf.
F
D
rücken Sie die Taste "Helligkeit".
F
S
tellen Sie durch Druck auf die Pfeile oder durch
Verschieben des Cursors die Helligkeit ein.
F
B
estätigen Sie, um zu speichern und das Menü
zu verlassen.
Version mit Touchscreen
Ermöglicht das Einschalten oder Ausschalten der
Ambientebeleuchtung des Kombiinstruments.
Bordinstrumente
Page 45 of 566
43
3008-2_de_Chap01_instruments-de-bord_ed01-2016

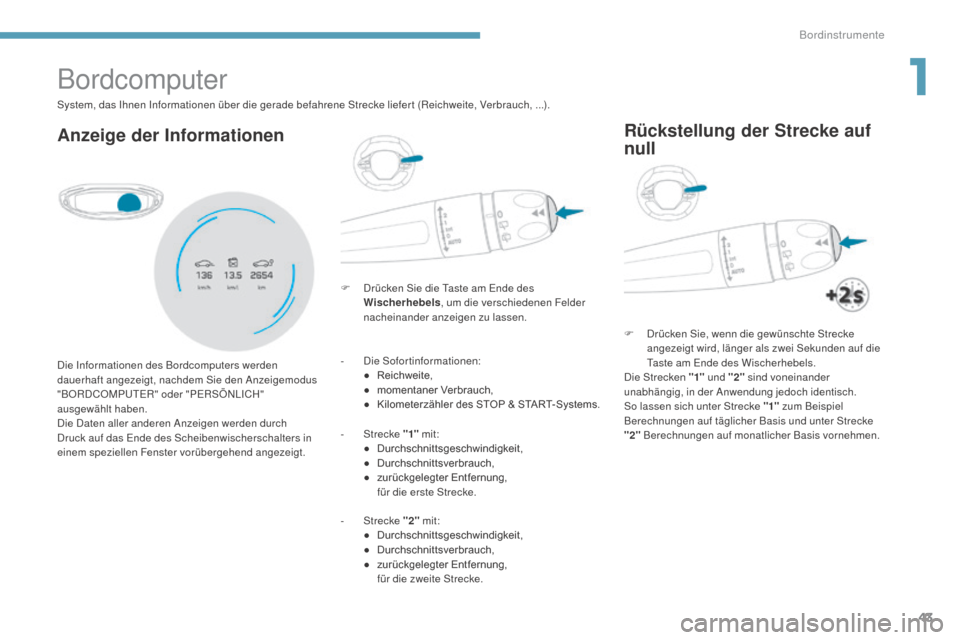

Bordcomputer
Anzeige der Informationen
F Drücken Sie die Taste am Ende des Wischerhebels , um die verschiedenen Felder
nacheinander anzeigen zu lassen.
Die Informationen des Bordcomputers werden
dauerhaft angezeigt, nachdem Sie den Anzeigemodus
"BORDCOMPUTER" oder "PERSÖNLICH"
ausgewählt haben.
Die Daten aller anderen Anzeigen werden durch
Druck auf das Ende des Scheibenwischerschalters in
einem speziellen Fenster vorübergehend angezeigt. System, das Ihnen Informationen über die gerade befahrene Strecke liefer t (Reichweite, Verbrauch, ...).
-
D
ie Sofortinformationen:
● Reichweite,
● momentaner
Verbrauch,
● Kilometerzähler
des STOP & START-Systems.
-
S
trecke "1" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter
Entfernung,
f
ür die erste Strecke.
-
S
trecke "2" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter
Entfernung,
f
ür die zweite Strecke.
Rückstellung der Strecke auf
null
F Drücken Sie, wenn die gewünschte Strecke angezeigt wird, länger als zwei Sekunden auf die
Taste am Ende des Wischerhebels.
Die Strecken "1" und "2" sind voneinander
unabhängig, in der Anwendung jedoch identisch.
So lassen sich unter Strecke "1" zum Beispiel
Berechnungen auf täglicher Basis und unter Strecke
"2" Berechnungen auf monatlicher Basis vornehmen.
1
Bordinstrumente
Page 46 of 566
44
3008-2_de_Chap01_instruments-de-bord_ed01-2016

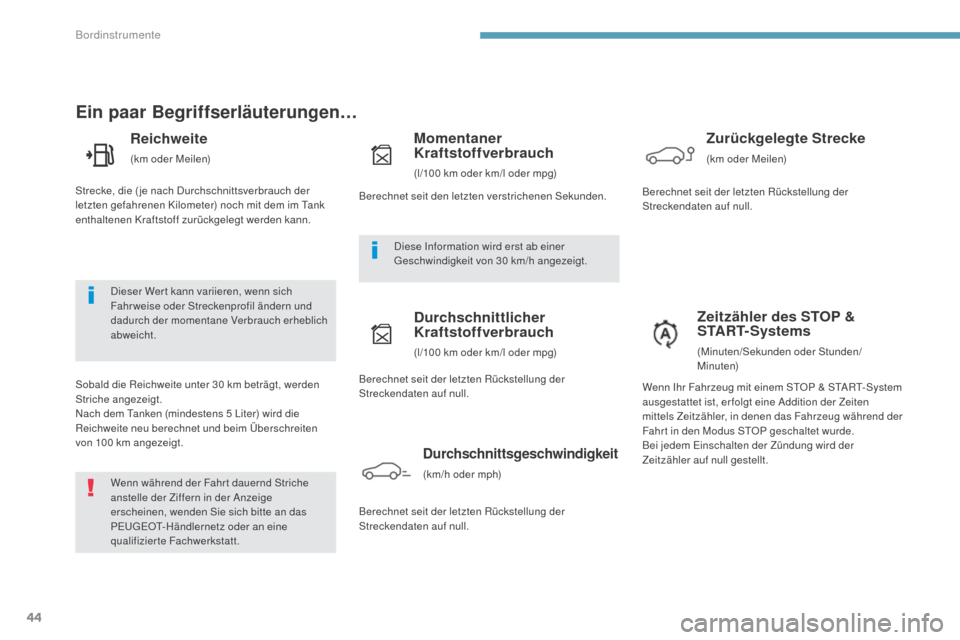

Ein paar Begriffserläuterungen…
Reichweite
(km oder Meilen)
Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt.
Nach dem Tanken (mindestens 5 Liter) wird die
Reichweite neu berechnet und beim Überschreiten
von 100 km angezeigt.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Zurückgelegte Strecke
(km oder Meilen)
Zeitzähler des STOP &
START-Systems
(Minuten/Sekunden oder Stunden/
M i nute n)
Wenn während der Fahr t dauernd Striche
anstelle der Ziffern in der Anzeige
erscheinen, wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt. Diese Information wird erst ab einer
Geschwindigkeit von 30
km/h angezeigt.
Dieser Wer t kann variieren, wenn sich
Fahrweise oder Streckenprofil ändern und
dadurch der momentane Verbrauch erheblich
abweicht.
Strecke, die ( je nach Durchschnittsverbrauch der
letzten gefahrenen Kilometer) noch mit dem im Tank
enthaltenen Kraftstoff zurückgelegt werden kann.
Berechnet seit den letzten verstrichenen Sekunden.
Berechnet seit der letzten Rückstellung der
Streckendaten auf null.
Wenn Ihr Fahrzeug mit einem STOP & START-System
ausgestattet ist, er folgt eine Addition der Zeiten
mittels Zeitzähler, in denen das Fahrzeug während der
Fahr t in den Modus STOP geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt. Berechnet seit der letzten Rückstellung der
Streckendaten auf null.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Berechnet seit der letzten Rückstellung der
Streckendaten auf null.
Bordinstrumente
Page 47 of 566
45
3008-2_de_Chap01_instruments-de-bord_ed01-2016

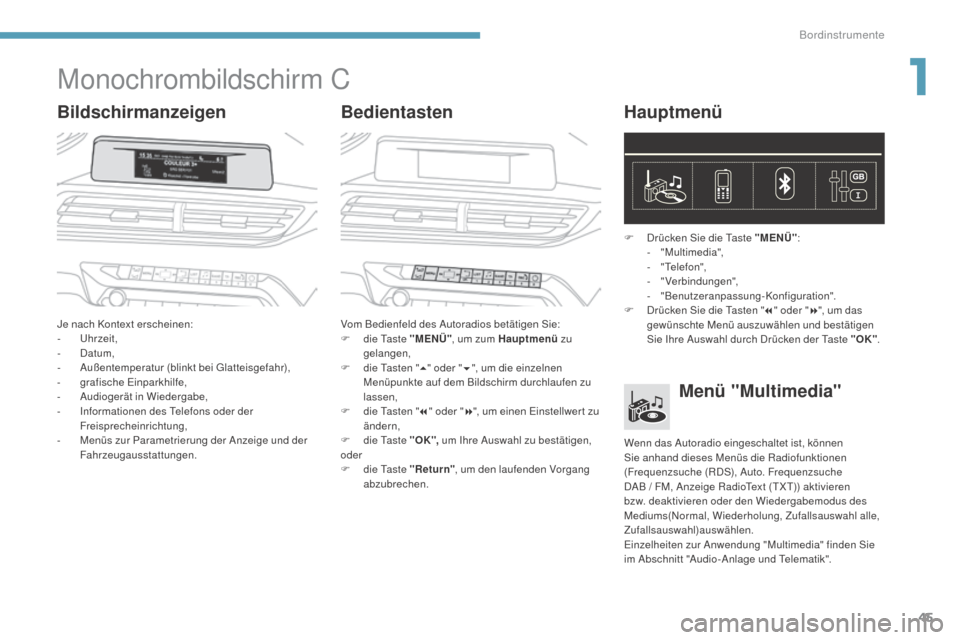

Monochrombildschirm C
BildschirmanzeigenBedientastenHauptmenü
Je nach Kontext erscheinen:
-
U hrzeit,
-
D
atum,
-
A
ußentemperatur (blinkt bei Glatteisgefahr),
-
g
rafische Einparkhilfe,
-
A
udiogerät in Wiedergabe,
-
I
nformationen des Telefons oder der
Freisprecheinrichtung,
-
M
enüs zur Parametrierung der Anzeige und der
Fahrzeugausstattungen. Vom Bedienfeld des Autoradios betätigen Sie:
F
d ie Taste "MENÜ", um zum Hauptmenü zu
gelangen,
F
d
ie Tasten "5" oder " 6", um die einzelnen
Menüpunkte auf dem Bildschirm durchlaufen zu
lassen,
F
d
ie Tasten "7" oder " 8", um einen Einstellwer t zu
ändern,
F
d
ie Taste "OK", um Ihre Auswahl zu bestätigen,
oder
F
d
ie Taste "Return", um den laufenden Vorgang
abzubrechen. F
D
rücken Sie die Taste "MENÜ"
:
-
"
Multimedia",
-
"
Te l e f o n ",
-
"
Verbindungen",
-
"
Benutzeranpassung-Konfiguration".
F D rücken Sie die Tasten "
7" oder " 8", um das
gewünschte Menü auszuwählen und bestätigen
Sie Ihre Auswahl durch Drücken der Taste "OK" .
Menü "Multimedia"
Wenn das Autoradio eingeschaltet ist, können
Sie anhand dieses Menüs die Radiofunktionen
(Frequenzsuche (RDS), Auto. Frequenzsuche
DAB / FM, Anzeige RadioText (TXT)) aktivieren
bzw. deaktivieren oder den Wiedergabemodus des
Mediums(Normal, Wiederholung, Zufallsauswahl alle,
Zufallsauswahl)auswählen.
Einzelheiten zur Anwendung "Multimedia" finden Sie
im Abschnitt "Audio-Anlage und Telematik".
1
Bordinstrumente
Page 48 of 566
46
3008-2_de_Chap01_instruments-de-bord_ed01-2016

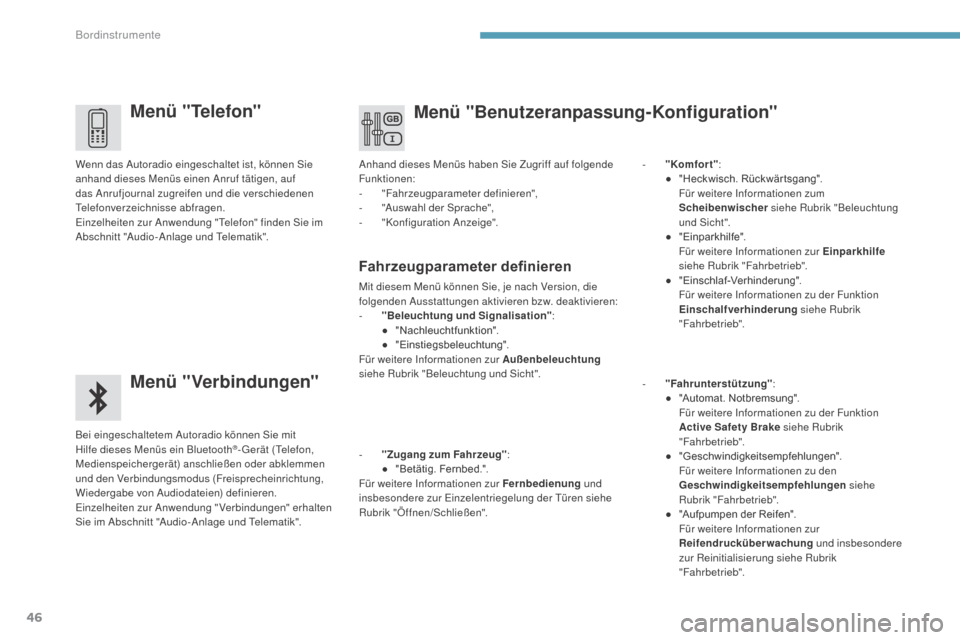

Menü "Telefon"
Menü "Verbindungen"
Bei eingeschaltetem Autoradio können Sie mit
Hilfe dieses Menüs ein Bluetooth®- Gerät (Telefon,
Medienspeichergerät) anschließen oder abklemmen
und den Verbindungsmodus (Freisprecheinrichtung,
Wiedergabe von Audiodateien) definieren.
Einzelheiten zur Anwendung "Verbindungen" erhalten
Sie im Abschnitt "Audio-Anlage und Telematik". Wenn das Autoradio eingeschaltet ist, können Sie
anhand dieses Menüs einen Anruf tätigen, auf
das Anrufjournal zugreifen und die verschiedenen
Telefonverzeichnisse abfragen.
Einzelheiten zur Anwendung "Telefon" finden Sie im
Abschnitt "Audio-Anlage und Telematik". Anhand dieses Menüs haben Sie Zugriff auf folgende
Funktionen:
-
"
Fahrzeugparameter definieren",
-
"
Auswahl der Sprache",
-
"
Konfiguration Anzeige".
-
"
Komfort"
:
● "Heckwisch. Rückwär tsgang".
F
ür weitere Informationen zum
Scheibenwischer siehe Rubrik "Beleuchtung
und Sicht".
● "Einparkhilfe".
F
ür weitere Informationen zur Einparkhilfe
siehe Rubrik "Fahrbetrieb".
● "Einschlaf-Verhinderung".
F
ür weitere Informationen zu der Funktion
Einschalfverhinderung siehe Rubrik
"Fahrbetrieb".
Fahrzeugparameter definieren
Mit diesem Menü können Sie, je nach Version, die
folgenden Ausstattungen aktivieren bzw. deaktivieren:
-
"
Beleuchtung und Signalisation" :
● "Nachleuchtfunktion".
● "Einstiegsbeleuchtung".
Für weitere Informationen zur Außenbeleuchtung
siehe Rubrik "Beleuchtung und Sicht".
Menü "Benutzeranpassung-Konfiguration"
- "Zugang zum Fahrzeug" :
● "Betätig. Fernbed.".
Für weitere Informationen zur Fernbedienung und
insbesondere zur Einzelentriegelung der Türen siehe
Rubrik "Öffnen/Schließen". -
"
Fahrunterstützung"
:
● "Automat.
N
otbremsung".
F
ür weitere Informationen zu der Funktion
Active Safety Brake siehe Rubrik
"Fahrbetrieb".
● "Geschwindigkeitsempfehlungen".
F
ür weitere Informationen zu den
Geschwindigkeitsempfehlungen siehe
Rubrik "Fahrbetrieb".
● "Aufpumpen
der Reifen".
F
ür weitere Informationen zur
Reifendrucküberwachung und insbesondere
zur Reinitialisierung siehe Rubrik
"Fahrbetrieb".
Bordinstrumente
Page 49 of 566
47
3008-2_de_Chap01_instruments-de-bord_ed01-2016
Auswahl der Sprache
Mit diesem Menü kann die Sprache der
Bildschirmanzeige und des Kombbinstruments
ausgewählt werden.
Konfiguration der Anzeige
Mit Hilfe dieses Menüs können Sie folgende
Einstellungen vornehmen:
-
"
Wahl der Einheiten",
-
"
Einstellung Datum und Uhrzeit",
-
"
Displayeinstellungen",
-
"
Helligkeit". Datum und Uhrzeit einstellen
F
D
rücken Sie die Taste "
7" oder " 8", um die Zeile
"Konfiguration Anzeige" auszuwählen und dann
die Taste "OK" .
F
D
rücken Sie die Taste "
5" oder " 6" um die Zeile
"Einstellung Datum und Uhrzeit", auszuwählen
und dann die Taste "OK" .
F D rücken Sie die Taste "
7" oder " 8", um den
zu verändernden Parameter auszuwählen.
Bestätigen Sie diesen durch Drücken der Taste
"OK" , dann den Parameter ändern und erneut
bestätigen, um die Änderung zu speichern.
F
S
tellen Sie die Parameter einzeln ein und durch
Drücken der Taste "OK" bestätigen.
F
D
rücken Sie die Taste "5" oder " 6", dann die
Ta s t e "OK" , um das Feld "OK" anzuwählen und
zu bestätigen oder die Taste "Return" , um die
Einstellung rückgängig zu machen.
Aus Sicherheitsgründen darf der Fahrer
die Maßnahmen, die seiner besonderen
Aufmerksamkeit bedürfen, nur bei stehendem
Fahrzeug ausführen.
1
Bordinstrumente
Page 50 of 566
48
3008-2_de_Chap01_instruments-de-bord_ed01-2016
Touchscreen
Dieses System ermöglicht den Zugang:
- z ur permanenten Anzeige der Uhrzeit und
Außentemperatur (eine blaue Warnleuchte
erscheint bei Gefahr von Glatteis),
-
z
u den Bedientasten der Heizung/Klimaanlage,
-
z
u den Menüs zur Einstellung der Funktionen und
der Ausstattungen des Fahrzeugs,
-
z
u den Bedientasten der Audio- und
Telefonausstattungen und zur Anzeige damit
verbundener Informationen,
-
z
ur Anzeige der Funktionen der visuellen
Fahrhilfen (Grafische Einparkhilfe, Park Assist, ...),
-
z
u den Internetdiensten sowie zur Anzeige damit
verbundener Informationen.Allgemeine Funktionsweise
Je nach Ausstattung ermöglicht es:
- d en Zugang zu den Befehlen des
Navigationssystems und zur Anzeige der damit
verbundenen Informationen. Aus Sicherheitsgründen muss der Fahrer
die Maßnahmen, für die eine erhöhte
Aufmerksamkeit nötig ist, bei stehendem
Fahrzeug durchführen.
Einige Funktionen sind während der Fahr t
nicht verfügbar.
Empfehlungen
Es handelt sich um einen kapazitifen Bildschirm.
Die Verwendung ist bei allen Temperaturen möglich.
Benutzen Sie auf dem Touchscreen keine spitzen
Gegenstände.
Berühren Sie den Touchscreen nicht mit nassen
Händen.
Benutzen Sie ein weiches sauberes Tuch, um den
Touchscreen zu reinigen.
Prinzipien
Nutzen Sie die Tasten unter dem Touchscreen, um zu
den Menüs zu gelangen und drücken Sie dann eine
der auf dem Touchscreen erscheinenden Tasten.
Bestimmte Menüs können auf zwei Seiten angezeigt
werden: drücken Sie auf die Taste "
OPTIONEN", um
auf die zweite Seite zuzugreifen.
Um eine Funktion zu aktivieren/deaktivieren, wählen
Sie " OFF" oder " ON" aus.
Um eine Einstellung zu ändern oder zu zusätzlichen
Informationen zu gelangen, drücken Sie auf das
Piktogramm der Funktion.
Ver wenden Sie diese Taste zum
Bestätigen.
Ver wenden Sie diese Taste, um auf die
vorherige Seite zurückzukehren.
Wenn Sie die zweite Seite für einige Sekunde
nicht nutzen, wird automatisch wieder die
erste Seite angezeigt.
Für die Audio- und Telematiksysteme siehe
die der Borddokumentation beiliegende
Zusatzinformation, oder lesen Sie diese unter
folgender Adresse nach:
http://public.servicebox.peugeot.com/ddb/
Bordinstrumente
