Peugeot 3008 Hybrid 4 2017 Ägarmanual (in Swedish)

339
3008-2_sv_Chap09_caracteristiques_ed01-2016
Bil- och släpvagnsvikter (kg) - Bensinbilar
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1 000 meter. Den angivna släpvagnsvikten ska minskas med 10 % för
varje 1 000 meter extra över havet.
När bilen används som dragbil är den högsta tillåtna hastigheten reducerad (följ lagstiftningen i ditt land).
Höga utetemperaturer kan medföra sänkt prestanda i syfte att skydda motorn. När utetemperaturen överstiger 37 °C ska släpvagnsvikten begränsas.Bensinmotorer
1,2 PureTech 130 S&S1,6 THP 150 1,6 THP 160 1,6 THP 165 S&S
Växellådor BVM6
(Manuell
6

växellägen)
E AT 6
(Auto.
6

växellägen)
E AT 6
(Auto.
6

växellägen)
E AT 6
(Auto.
6

växellägen)
E AT 6
(Auto.
6

växellägen)
Officiella typbeteckningar:
MR... M4... HNYH/S -
HNYH/1S HNY W/S -
HNY W/1S 5FEA
5FMA5GZW/S
Tjänstevikt 1 250 - 1 254---1 300
Vikt i körklart skick* 1 325 - 1 329---1 375
Max tillåten totalvikt 1 910---1 950
Max tillåten tågvikt
i 12% lutning 3 310 - 3 210
---3 500
Bromsad släpvagnsvikt (inom gränsen för tågvikten)
i 10% eller 12% lutning 1 400 - 1 300
---1 550
Obromsad släpvagnsvikt 660---685
Max kultryck 70---70
* Vikten i körklart skick motsvarar tjänstevikten + förare (75 kg).
9
Tekniska data

340
3008-2_sv_Chap09_caracteristiques_ed01-2016
Motorer och växellådor - Dieselbilar
* Maxeffekten motsvarar uppmätt värde i motorprovbänk, i enlighet med gällande EU-bestämmelser (direktiv 1999/99/EG).
Di eselmotorer
1,6 BlueHDi 100
S&S 1,6 BlueHDi 115 S&S
1,6 BlueHDi 120 S&S
Växellådor BVM
(Manuell
5

växellägen)
BVM6
(Manuell
6

växellägen)
E AT 6
(Auto.
6

växellägen)
BVM6
(Manuell
6

växellägen)
E AT 6
(Auto.
6

växellägen)
Officiella typbeteckningar:
MC... BHY6/SBHXH/S
BHXH/1S BHXW/S
BHX W/1S BHZH/S
BHZH/1S BHZW/S
BHZ W/1S
Cylindervolym (cm
3) 1 5601 560 1 560
Cylinderdiameter x slaglängd (mm) 75 x 88,375 x 88,3 75 x 88,3
Max effekt*: EEG -norm (kW) 7385 88
Varvtal vid max effekt, (v/min) 3 7503 750 3 750
Max vridmoment: EEG -norm (Nm) 254300 300
Varvtal vid maximalt vridmoment (v/min) 1 7501 750 1 750
Bränsle DieselDiesel Diesel
Katalysator JaJa Ja
Partikelfilter JaJa Ja
Oljevolymer (med byte av insats) (i liter) 3,753,75 3,75
.../S: modell utrustad med Stop & Start.
.../1: modell utrustad med däck med lågt rullmotstånd.
Tekniska data

341
3008-2_sv_Chap09_caracteristiques_ed01-2016
.../S: modell utrustad med Stop & Start.
.../1: modell utrustad med däck med lågt rullmotstånd.
Dieselmotorer
2,0 BlueHDi 1502,0 BlueHDi 150 S&S 2,0 BlueHDi 180 S&S
Växellådor BVM6
(Manuell
6

växellägen)
E AT 6
(Auto. 6 växellägen) BVM6
(Manuell
6

växellägen)
E AT 6
(Auto. 6 växellägen)
Officiella typbeteckningar:
MJ... -
-AHRH/S
AHSH/S
AHXH/S AHWW/S
Cylindervolym (cm
3) --1 997 1 997
Cylinderdiameter x slaglängd (mm) --85 x 88 85 x 88
Max effekt*: EEG -norm (kW) --11 0 132
Varvtal vid max effekt (v/min) --4 000 3 750
Max vridmoment: EEG -norm (Nm) --370 400
Varvtal vid maximalt vridmoment (v/min) --2 000 2 000
Bränsle DieselDieselDieselDiesel
Katalysator JaJaJaJa
Partikelfilter JaJaJaJa
Oljevolymer (med byte av insats) (i liter) --6 ,1 5 ,1
*

Maxeffekten motsvarar uppmätt värde i motorprovbänk, i enlighet med gällande EU-bestämmelser (direktiv 1999/99/EG).
Motorer och växellådor - Dieselbilar
9
Tekniska data

342
3008-2_sv_Chap09_caracteristiques_ed01-2016
Bil- och släpvagnsvikter (kg) - Dieselbilar
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1 000 meter. Den angivna släpvagnsvikten ska minskas med 10 % för
varje 1 000 meter extra över havet.
När bilen används som dragbil är den högsta tillåtna hastigheten reducerad (följ lagstiftningen i ditt land).
Höga utetemperaturer kan medföra sänkt prestanda i syfte att skydda motorn. När utetemperaturen överstiger 37 °C ska släpvagnsvikten begränsas.Dieselmotorer
1,6 BlueHDi 100
S&S 1,6 BlueHDi 115 S&S
1,6 BlueHDi 120 S&S
Växellådor BVM
(Manuell
5

växellägen)
BVM6
(Manuell
6

växellägen)
E AT 6
(Auto.
6

växellägen)
BVM6
(Manuell
6

växellägen)
E AT 6
(Auto.
6

växellägen)
Officiella typbeteckningar:
MC... BHY6/SBHXH/S -
BHXH/1S BHXW/SBHZH/S -
BHZH/1S BHZW/S
Tjänstevikt -1 300 - 1 304 1 3151 300 - 1 304 1 315
Vikt i körklart skick* -1 375 - 1 379 1 390 1 375 - 1 379 1 390
Max tillåten totalvikt -1 970 - 1 980 1 990 1 970 - 1 980 1 990
Max tillåten tågvikt
i 12% lutning -
3 470 - 3 380 3 290 3 470 - 3 380 3 290
Bromsad släpvagnsvikt (inom gränsen för tågvikten)
i 10% eller 12% lutning -
1 500 - 1 400 1 300 1 500 - 1 400 1 300
Obromsad släpvagnsvikt -685 695685695
Max kultryck -70 707070
* Vikten i körklart skick motsvarar bilens tjänstevikt + förare (75 kg).
Tekniska data

343
3008-2_sv_Chap09_caracteristiques_ed01-2016
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1 000 meter. Den angivna släpvagnsvikten ska minskas med 10 % för
varje 1 000 meter extra över havet.
När bilen används som dragbil är den högsta tillåtna hastigheten reducerad (följ lagstiftningen i ditt land).
Höga utetemperaturer kan medföra sänkt prestanda i syfte att skydda motorn. När utetemperaturen överstiger 37 °C ska släpvagnsvikten begränsas.Dieselmotorer
2,0 BlueHDi 1502,0 BlueHDi 150 S&S 2,0 BlueHDi 180 S&S
Växellådor BVM6
(Manuell
6

växellägen)
E AT 6
(Auto. 6 växellägen) BVM6
(Manuell
6

växellägen)
E AT 6
(Auto. 6 växellägen)
Officiella typbeteckningar:
MJ... -
-AHRH/S
AHSH/S
AHXH/S AHWW/S
Tjänstevikt --1 425 1 465
Vikt i körklart skick* --1 500 1 540
Max tillåten totalvikt --2 050 2 090
Max tillåten tågvikt
i 12% lutning -
-3 700 3 730
Bromsad släpvagnsvikt (inom gränsen för tågvikten)
i 10% eller 12% lutning -
-1 650 1 640
Obromsad släpvagnsvikt --74 5 750
Max kultryck --70 70
* Vikten i körklart skick motsvaras av tjänstevikten + föraren (75 kg).
Bil- och släpvagnsvikter (kg) - Dieselbilar
9
Tekniska data

344
3008-2_sv_Chap09_caracteristiques_ed01-2016

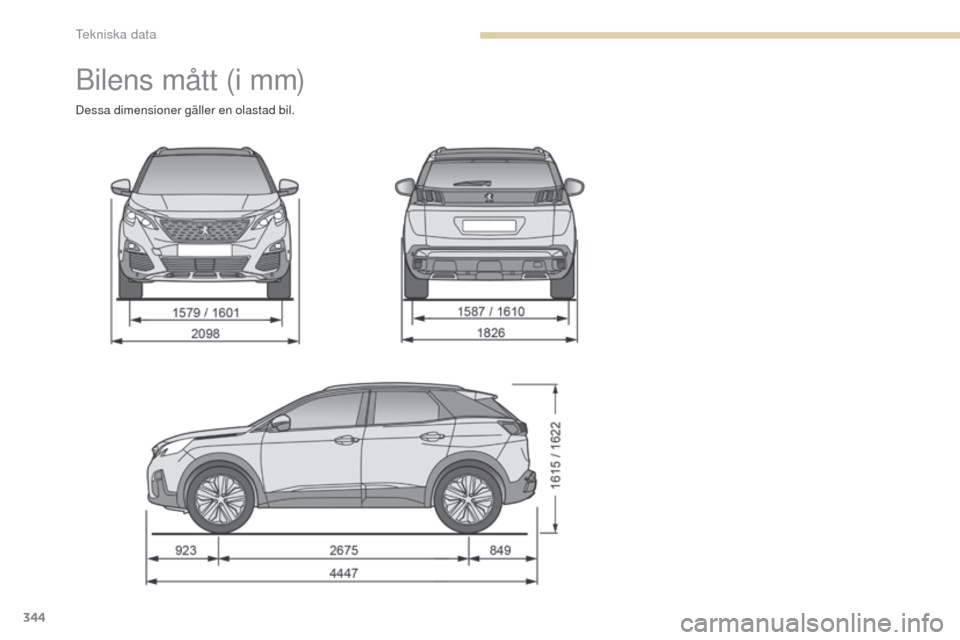

Bilens mått (i mm)
Dessa dimensioner gäller en olastad bil.
Tekniska data

345
3008-2_sv_Chap09_caracteristiques_ed01-2016

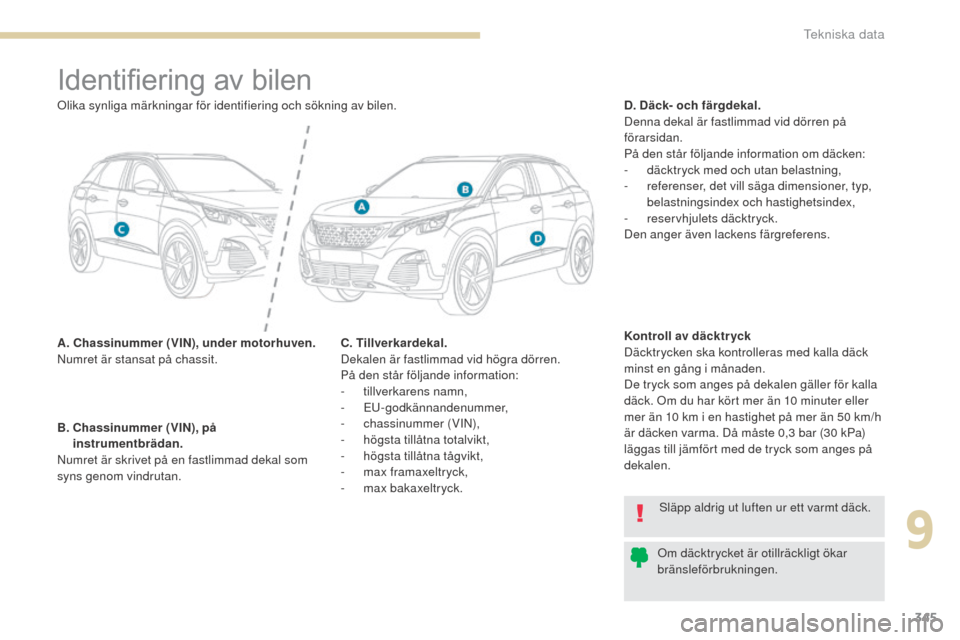

Identifiering av bilen
A. Chassinummer (VIN), under motorhuven.
Numret är stansat på chassit.D. Däck- och färgdekal.
Denna dekal är fastlimmad vid dörren på
förarsidan.
På den står följande information om däcken:
-

d
äcktryck med och utan belastning,
-
r
eferenser, det vill säga dimensioner, typ,
belastningsindex och hastighetsindex,
-
r
eservhjulets däcktryck.
Den anger även lackens färgreferens.
B.
C
hassinummer (VIN), på
instrumentbrädan.
Numret är skrivet på en fastlimmad dekal som
syns genom vindrutan.
Släpp aldrig ut luften ur ett varmt däck.
Om däcktrycket är otillräckligt ökar
bränsleförbrukningen.
Olika synliga märkningar för identifiering och sökning av bilen.
Kontroll av däcktr yck
Däcktrycken ska kontrolleras med kalla däck
minst en gång i månaden.
De tryck som anges på dekalen gäller för kalla
däck. Om du har kört mer än 10 minuter eller
mer än 10 km i en hastighet på mer än 50 km/h
är däcken varma. Då måste 0,3 bar (30 kPa)
läggas till jämfört med de tryck som anges på
dekalen.
C. Tillverkardekal.
Dekalen är fastlimmad vid högra dörren.
På den står följande information:
-
t

illverkarens namn,
-


EU-godkännandenummer,
-

c
hassinummer (VIN),
-

h
ögsta tillåtna totalvikt,
-

h
ögsta tillåtna tågvikt,
-

m
ax framaxeltryck,
-
m

ax bakaxeltryck.
9
Tekniska data

346

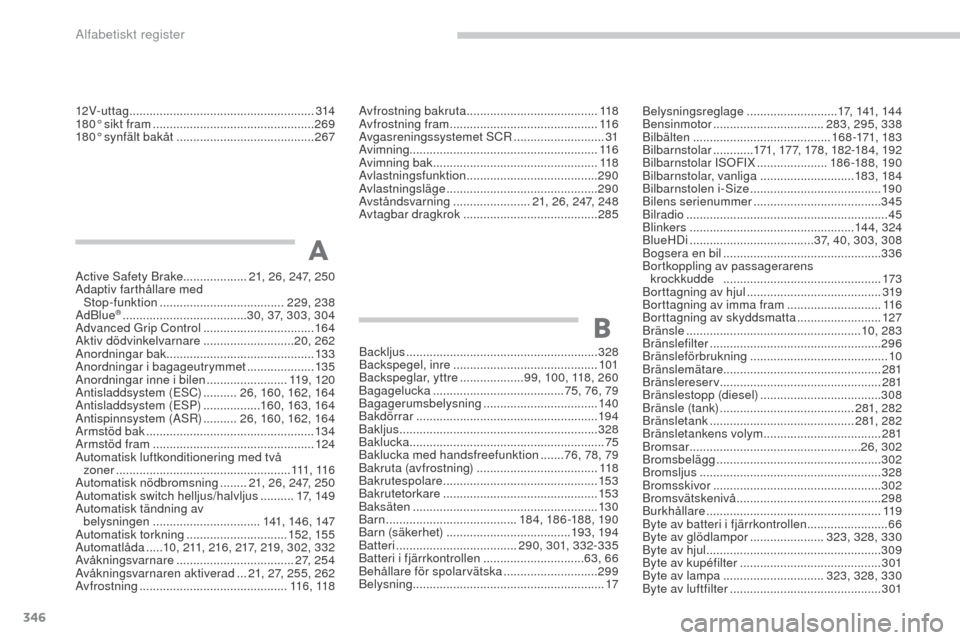

3008-2_sv_Chap11_index-alpha_ed01-2016
12V- ut t ag ....................................................... 314
180° sikt fram ................................................ 269
180° synfält bakåt


......................................... 267
Active Safety Brake................... 21, 26 , 247 , 250
Adaptiv farthållare med Stop-funktion


..................................... 229, 238
AdBlue
® ..................................... 3 0, 37 , 303 , 304
Advanced Grip Control ................................. 16 4
Aktiv dödvinkelvarnare
........................... 20,

262
Anordningar bak ............................................ 13 3
Anordningar i bagageutrymmet


....................13 5
Anordningar inne i bilen

........................11

9, 120
Antisladdsystem (ESC)


..........26, 160 , 162, 16 4
Antisladdsystem (ESP)


.................160, 163 , 16 4
Antispinnsystem (ASR)


..........26, 160 , 162, 16 4
Armstöd bak


.................................................. 13 4
Armstöd fram
................................................ 124
Automatisk luftkonditionering med två zoner


.................................................... 111, 11 6
Automatisk nödbromsning


........21, 26 , 247 , 250
Automatisk switch helljus/halvljus


..........17, 149
Automatisk tändning av belysningen


................................ 141, 146 , 147
Automatisk torkning


.............................. 152, 155
Automatlåda


.....10, 2 11 , 216 , 217, 219 , 302 , 332
Avåkningsvarnare


................................... 27, 254
Avåkningsvarnaren aktiverad
... 21 ,

27, 255 , 262
Av frostning


............................................ 11 6, 118 Avfrostning bakruta


.......................................
118
Avfrostning fram

............................................
11 6
Avgasreningssystemet SCR

...........................
31
Avimning ........................................................ 11 6
Avimning bak
...............................
..................
118
Avlastningsfunktion

.......................................
290
Avlastningsläge
............................................. 29
0
Avståndsvarning

.......................
21, 26 , 247 , 248
Avtagbar dragkrok

........................................
285
A
Backljus ......................................................... 328
Backspegel, inre .............................. .............101
Backspeglar, yttre


...................99, 10 0 , 118, 260
Bagagelucka
...............................

........75, 76 , 79
Bagagerumsbelysning


..................................140
Bakdörrar
...................................................... 19

4
Bakljus


........................................................... 328
Baklucka


.......................................................... 75
Baklucka med handsfreefunktion
....... 76,

78, 79
Bakruta (avfrostning)
.................................... 11

8
Bakrutespolare


.............................................. 153
Bakrutetorkare


.............................................. 153
Baksäten


....................................................... 13 0
Barn


....................................... 18 4, 18 6 -188 , 19 0
Barn (säkerhet)


..................................... 193, 19 4
Batteri
.................................... 29

0, 301 , 332-335
Batteri i fjärrkontrollen
.............................. 63,

66
Behållare för spolarvätska


............................299
Belysning


......................................................... 17
B
Belysningsreglage ...........................17, 141, 14 4
Bensinmotor ................................. 283, 295 , 338
Bilbälten


......................................... 16 8 -171, 183
Bilbarnstolar


............171, 17 7 , 178 , 182-18 4 , 192
Bilbarnstolar ISOFIX


.....................18 6 -188, 19 0
Bilbarnstolar, vanliga


............................183, 18 4
Bilbarnstolen i-Size


....................................... 19 0
Bilens serienummer


...................................... 345
Bilradio


............................................................ 45
Blinkers


................................................. 14 4, 324
BlueHDi


..................................... 37, 40 , 303 , 308
Bogsera en bil


............................................... 336
Bortkoppling av passagerarens krockkudde
............................................... 173
Borttagning av hjul


........................................ 319
Borttagning av imma fram


............................11 6
Borttagning av skyddsmatta


.........................127
Bränsle
...............................

.....................10, 283
Bränslefilter


................................................... 296
Bränsleförbrukning


......................................... 10
Bränslemätare ............................................... 281
Bränslereserv
...............................

.................281
Bränslestopp (diesel)


.................................... 308
Bränsle (tank)


........................................ 281, 282
Bränsletank


........................................... 281, 282
Bränsletankens volym
................................... 2

81
Bromsar


................................................... 26, 302
Bromsbelägg


................................................. 302
Bromsljus
..............................

........................328
Bromsskivor


.................................................. 302
Bromsvätskenivå


........................................... 298
Burkhållare
.................................................... 11

9
Byte av batteri i fjärrkontrollen
........................66
Byte av glödlampor
......................323, 328 , 330
Byte av hjul
.................................................... 309
Byte av kupéfilter
.......................................... 301
Byte av lampa
.............................. 32

3, 328 , 330
Byte av luftfilter
............................................. 301
Alfabetiskt register

347
3008-2_sv_Chap11_index-alpha_ed01-2016
Centrallås .................................................. 60, 68
CHECK ................ ............................................ 40
Cigarrettändare


............................................. 120
Glömd nyckel


................................................19 9
Datum (inställning)


.......................................... 45
Detektering av lågt däcktryck

...............2

23, 316
Det nyckelfria lås- och startsystemet
.................... 58,

61- 63, 197, 200
Dieselmotor


.......................... 283, 296 , 308 , 340
Digital instrumentpanel


...................................12
Dimbakljus ............................................. 142, 329
Dimljus


.......................................................... 142
Dimstrålkastare fram


....142 , 151 , 323 , 324, 326
Doftpatron


............................................. 125, 126
Doftspridare


.......................................... 125, 126 Domkraft


.......................................................
310
Dörrar

..............................................................
74
Draganordning

.............................
163, 19 6 , 284
Dynamiska funktioner

...................................
217
Däck

........................................................
10, 345
Däcktryck

........................................
10, 316 , 345
Döda vinkeln-varnare .....................20, 260 , 262
EcoDriving

.......................................................10
Ekonomisk körning


..........................................10
Elektrisk parkeringsbroms


.............25, 203 , 208
Elektronisk bromsfördelare (REF)


........160, 161
Elektronisk nyckel

...............................58,

60-62
Elektronisk startspärr
.............................. 63,

197
Elstyrda säten
................................................. 96
E

lstyrd baklucka

..................................76, 77 , 79
Eluppvärmda stolar


.........................................97
Eluppvärmd vindruta
..................................... 11

7
Energibesparingsfunktion
............................. 29

0
Enfärgad skärm


...............................................45
Enzons klimatanläggning


......................108, 11 6
C
G
D
E
Byte av oljefilter .............................. ..............301
Byte av säkring ............................................. 3
31
Byte av säkringar

.......................................... 3

31
Byte av torkarblad
......................................... 15 4
F
Fartbegränsare ............................2 26, 229 , 231
Farthållare ............................ 226, 229 , 234 , 238
Farthållning via hastighetsbegränsare


.........229
Feltankningsskydd


........................................ 282
Fjärrbelysning


......................................... 57, 148
Fjärrkontroll
............................. 5

4-56, 60, 62, 63
Flerpunktsmassage


........................................ 98
Fordonsinställningar


..........................45, 48 , 50
Framsäten
...............................

..................90, 96
"Full LED-ljus"


....................................... 151, 323
Funktion i-Cockpit Amplify


.....98, 102 , 125, 217
Färddator


................................................... 43, 44
Fästen ISOFIX
..............................

................18 6
Fästöglor
...............................

........................13 5
Fönsterhissar


.................................................. 82
Förarsätets lägen (lagring)


.............................96
Förarvarning .......................................... 252, 253
Fördröjd släckning
........................... 57,

146 -148
Förvaringsfack


..............11 9, 120 , 124, 13 4 , 13 5
Förvaringsfack i dörrarna


.............................11 9
Förvaringslåda


.............................................. 13 9
Förvaringslådor


..................................... 13 5, 13 9
Förvärmning (diesel)
....................................... 18
.
Alfabetiskt register

348
3008-2_sv_Chap11_index-alpha_ed01-2016
Inställning av tiden ..........................................45
Instegsbelysning ............................... ............147
Instrumenttavla


.......................12, 13 , 40 , 42, 43
Instrumenttavlor


.............................................. 12
Insynsskydd
................................................. 13 6
Intällning av nackstöden


.................................93
Intelligent antispinnsystem
........................... 16

1
ISOFIX


.......................................................... 187
I S O FI X (f ä ste n)


............................................. 18 6
Identifieringsuppgifter
................................... 3

45
Igensättning av partikelfiltret (diesel)


........... 301
Indikering av kylvätskans temperatur
............. 32
I

ndikering av motoroljenivån


..................... 36, 40
Induktionsladdare


......................................... 12 2
Innerbelysning


...................................... 128, 129
Inställning av bilbälten i höjdled
.................... 16

8
Inställning av bilens utrustning


.......... 45, 48 , 50
Inställning av datum


........................................ 45
Inställning av luftfördelningen


....................... 111
Inställning av luftströmmen
........................... 111
I

nställning av ratten i höjd- och djupled

.......... 99
I

nställning av säten
............................. 90,

91 , 94
Inställning av strålkastarna
........................... 14

5
Inställning av svankstöd


...................... 90, 91 , 94
Inställning av temperaturen
.......................... 111K

artfodral ..................................................... 11 9
Kartläsarlampor


............................................ 128
Kontrollampa för bromssystemet


....................26
Kontrollampa för förvärmning (diesel)


............18
Kontrollampa för räckvidd för AdBlue
® ..... 30 , 37
Kontrollampor ...............................
....... 16, 21 , 22
Kontrollampor för körning
................... 17,

19, 21
Kontrollampor för status


................................. 19
Kontroll av däcktrycket (med kit)

.................. 3

12
Kontroll av motoroljenivån


.............................. 36
Kontroll av nivåerna


.............................. 2 97- 3 0 0
Kontroller

............................. 295, 296 , 301, 302
Krockgardiner ........................................ 175, 176
Krockkuddar


............................................ 28, 172
Krockkuddar fram


................................. 173, 176
Kupéfilter


....................................................... 301
Kurvhandtag


.................................................. 11 9
Kylarskydd
..................................................... 2

91
Kylvätskenivå


.......................................... 32, 299
Kylvätsketemperatur
....................................... 32Kö

rning

............................................................
88
Körriktningsvisare (blinkers)
14
4
, 323 , 324, 328
Körtidsvarnare

..............................................
252
H
I
K
Lack ............................................................... 345
Lackreferens ................................................. 3
45
Laddning av batteriet


.................................... 334
Lagring av en hastighet
................................226
Lagring av förarsätets inställningar


................96
L a m p o r (by te)


............................... 323, 328 , 330
Larm


................................................................ 70
Last


.................................................. 10, 137 , 293
Lasthållare


.................................................... 293
Lastnät, hög last

...............................
.............137
LED - Lysdioder
...................143, 323 , 324, 328
Ljudförstärkare


.............................................. 12 2
Lokalisering av bilen


....................................... 56
Luftfilter


......................................................... 301
Luftintag
...............

......................................... 111
Luftkonditionering


............................10, 107 , 11 0
Luftkonditionering, manuell
.......... 10

5, 10 6 , 11 6
Lysdioder - LED
...................143, 323 , 324, 328
Lågt däcktryck (detektering)

.........................2

23
Låsa inifrån


..................................................... 68
Låsning
................

................................ 55, 61 , 63
Låsningsfria bromsar (ABS)


.................160, 161
Löpande kontroller


................................ 301, 302
Löpande underhåll


.......................................... 10
L
Halogenlampor ............................................. 324
Halvljus ............................................. 17, 323-325
Halvljusautomatik


..........................143, 323 , 324
Handskfack


........................................... 11 9, 120
Hastighetsbegränsare


..................................227
Hatthylla


........................................................ 13 6
Helautomatisk luftkonditionering
.................. 10

5
Helljus


.............................................. 17, 323-325
Hi-Fi-anläggning


........................................... 12 2
Hjälp i nedförsbacke


...............................20, 166
Hjälpstart
...............................

...............202, 333
Högtalare


...................................................... 12 2
Alfabetiskt register
