Om fel detekteras på avgasreningssystemet SCR
Om ett fel detekteras
Kontrollamporna för AdBlue, SERVICE och
motordiagnos tänds tillsammans med en
ljudsignal och meddelandet "Emissions fault"
visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår.Under fasen för tillåten körning (mellan
1
100 km och 0 km)
Om felet i SCR-systemet bekräftas (efter
50
km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
AdBlue-lampan blinkar, åtföljt av en ljudsignal
och ett meddelande (exempel: "Emissions
fault: Starting prevented in 300 km") (Fel i
avgasreningen: Om 300 km går bilen inte att
starta) som anger hur långt bilen kan köras
uttryckt i km eller miles.
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt PEUGEOT eller en
annan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt.
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR.
Medan du kör visas meddelandet var
30:e sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta.
1
Instrumentpanelen
Page 42 of 566
40
3008-2_sv_Chap01_instruments-de-bord_ed01-2016
Startspärr
Varje gång tändningen slås på, tänds kontrollampan
SERVICE och kontrollampan för motorns självdiagnos,
AdBlue-lampan blinkar, en ljudsignal hörs och detta
meddelande visas: "Emissions fault: Starting prevented"
(Fel i avgasreningen: bilen kan inte startas).
För att kunna starta motorn igen måste du
ovillkorligen kontakta PEUGEOT eller en annan
kvalificerad verkstad.Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn
från att starta. Denna funktion ger möjlighet att när som
helst kontrollera vissa mätare och visa
varningsjournalen.
Dessa informationer visas även
automatiskt varje gång tändningen
slås till.
Manuellt test i
instrumentpanelen
Följande upplysningar visas på
instrumentpanelen:
-
motoroljenivå,
-
t
idpunkt för nästa servicebesök,
-
å
terstående körsträcka vad gäller
tillsatsen AdBlue och SCR-systemet i
dieselversionerna BlueHDi,
-
påg
ående varningar.
F
T
ryck helt kort på denna knappen med
motorn i gång.
Instrumentpanelen
Page 43 of 566
41
3008-2_sv_Chap01_instruments-de-bord_ed01-2016

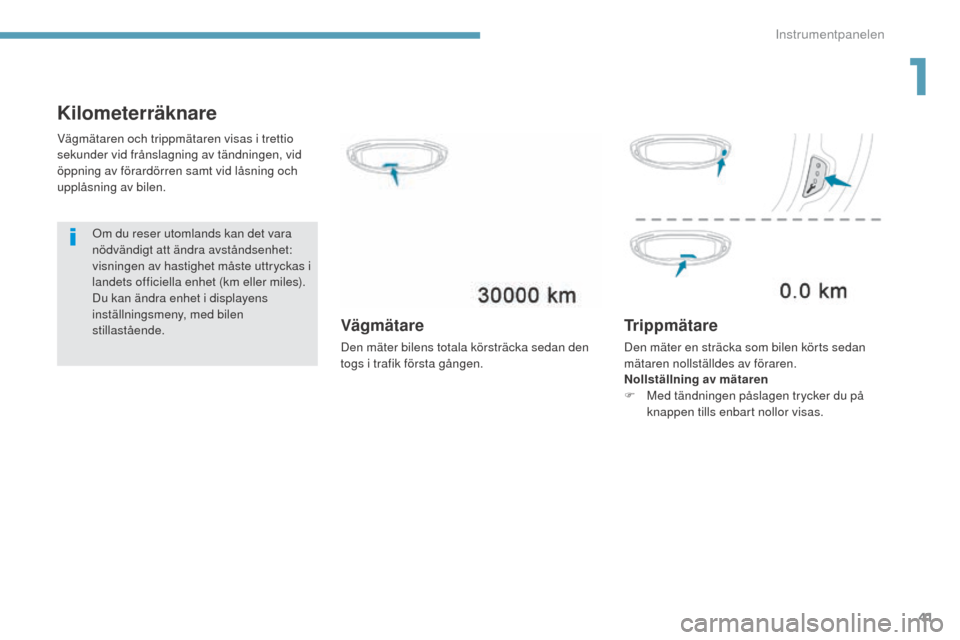

Kilometerräknare
Om du reser utomlands kan det vara
nödvändigt att ändra avståndsenhet:
visningen av hastighet måste uttryckas i
landets officiella enhet (km eller miles).
Du kan ändra enhet i displayens
inställningsmeny, med bilen
stillastående.
Vägmätaren och trippmätaren visas i trettio
sekunder vid frånslagning av tändningen, vid
öppning av förardörren samt vid låsning och
upplåsning av bilen.
Vägmätare
Den mäter bilens totala körsträcka sedan den
togs i trafik första gången.
Trippmätare
Den mäter en sträcka som bilen körts sedan
mätaren nollställdes av föraren.
Nollställning av mätaren
F
M
ed tändningen påslagen trycker du på
knappen tills enbart nollor visas.
1
Instrumentpanelen
Page 44 of 566
42
3008-2_sv_Chap01_instruments-de-bord_ed01-2016

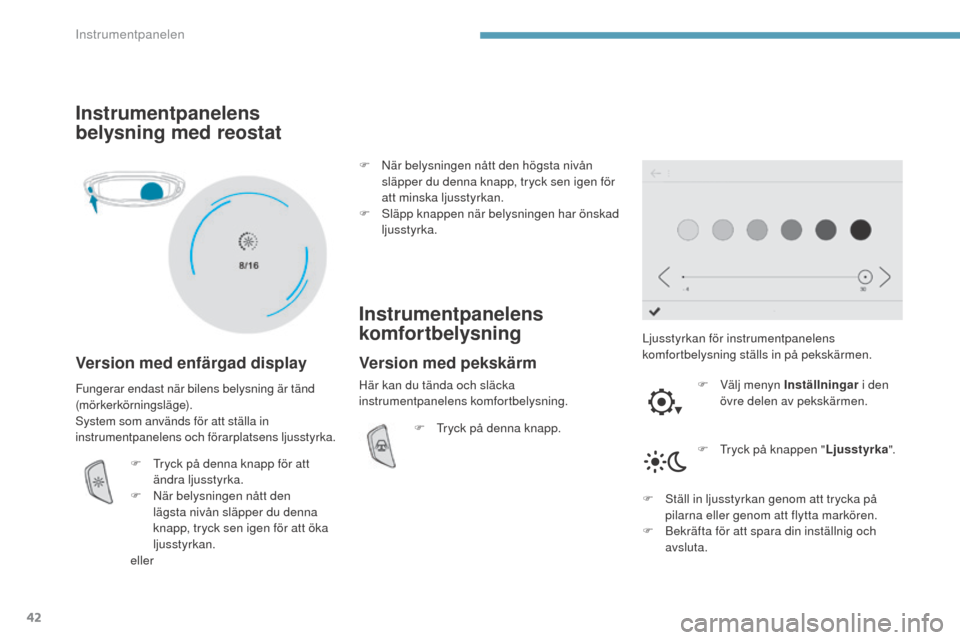

Instrumentpanelens
belysning med reostat
Version med enfärgad display
Ljusstyrkan för instrumentpanelens
komfortbelysning ställs in på pekskärmen.F
V
älj menyn Inställningar i den
övre delen av pekskärmen.
Fungerar endast när bilens belysning är tänd
(mörkerkörningsläge).
System som används för att ställa in
instrumentpanelens och förarplatsens ljusstyrka.
F
T
ryck på denna knapp för att
ändra ljusstyrka.
F
N
är belysningen nått den
lägsta nivån släpper du denna
knapp, tryck sen igen för att öka
ljusstyrkan.
eller F
N
är belysningen nått den högsta nivån
släpper du denna knapp, tryck sen igen för
att minska ljusstyrkan.
F
S
läpp knappen när belysningen har önskad
ljusstyrka.
Instrumentpanelens
komfortbelysning
F Tryck på denna knapp.
F
T
ryck på knappen "Ljusstyrka".
F
S
täll in ljusstyrkan genom att trycka på
pilarna eller genom att flytta markören.
F
B
ekräfta för att spara din inställnig och
avsluta.
Version med pekskärm
Här kan du tända och släcka
instrumentpanelens komfortbelysning.
Instrumentpanelen
Page 45 of 566
43
3008-2_sv_Chap01_instruments-de-bord_ed01-2016

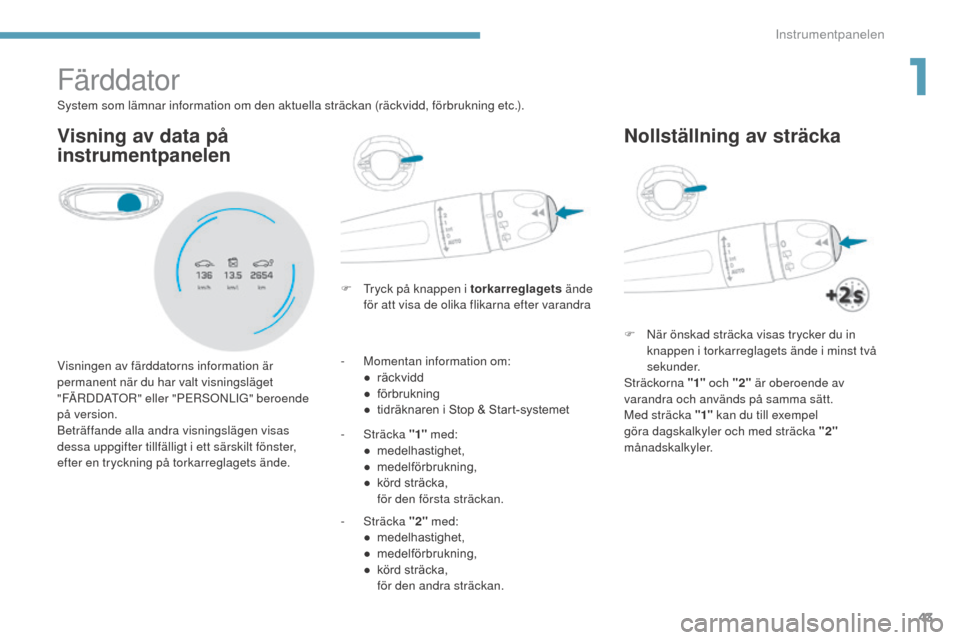

Färddator
Visning av data på
instrumentpanelen
F Tryck på knappen i torkarreglagets ände
för att visa de olika flikarna efter varandra
Visningen av färddatorns information är
permanent när du har valt visningsläget
"FÄRDDATOR" eller "PERSONLIG" beroende
på version.
Beträffande alla andra visningslägen visas
dessa uppgifter tillfälligt i ett särskilt fönster,
efter en tryckning på torkarreglagets ände. System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).
-
M
omentan information om:
●
r
äckvidd
●
fö
rbrukning
●
t
idräknaren i Stop & Start-systemet
-
Sträcka "1" med:
●
m
edelhastighet,
●
m
edelförbrukning,
●
k
örd sträcka,
f
ör den första sträckan.
-
Sträcka "2" med:
●
m
edelhastighet,
●
m
edelförbrukning,
●
k
örd sträcka,
f
ör den andra sträckan.
Nollställning av sträcka
F När önskad sträcka visas trycker du in knappen i torkarreglagets ände i minst två
sekunder.
Sträckorna "1" och "2" är oberoende av
varandra och används på samma sätt.
Med sträcka "1" kan du till exempel
göra dagskalkyler och med sträcka " 2"
månadskalkyler.
1
Instrumentpanelen
Page 46 of 566
44
3008-2_sv_Chap01_instruments-de-bord_ed01-2016

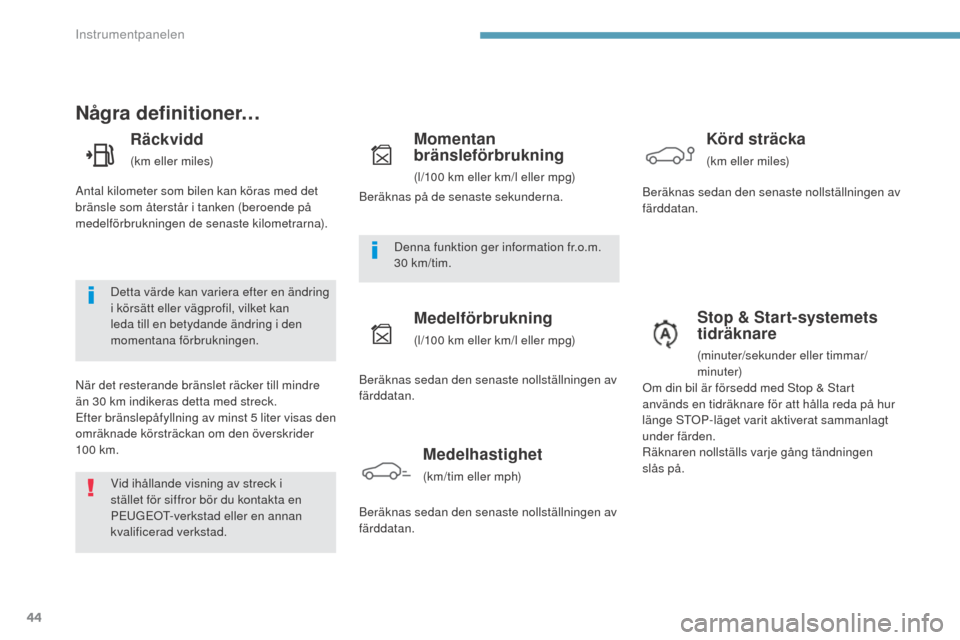

Några definitioner…
Räckvidd
(km eller miles)
När det resterande bränslet räcker till mindre
än 30 km indikeras detta med streck.
Efter bränslepåfyllning av minst 5 liter visas den
omräknade körsträckan om den överskrider
10 0 km.
Momentan
bränsleförbrukning
(l/100 km eller km/l eller mpg)
Medelförbrukning
(l/100 km eller km/l eller mpg)
Körd sträcka
(km eller miles)
Stop & Start-systemets
tidräknare
(minuter/sekunder eller timmar/
minuter)
Vid ihållande visning av streck i
stället för siffror bör du kontakta en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad. Denna funktion ger information fr.o.m.
30 km/tim.
Detta värde kan variera efter en ändring
i körsätt eller vägprofil, vilket kan
leda till en betydande ändring i den
momentana förbrukningen.
Antal kilometer som bilen kan köras med det
bränsle som återstår i tanken (beroende på
medelförbrukningen de senaste kilometrarna).
Beräknas på de senaste sekunderna.
Beräknas sedan den senaste nollställningen av
färddatan.
Om din bil är försedd med Stop & Start
används en tidräknare för att hålla reda på hur
länge STOP-läget varit aktiverat sammanlagt
under färden.
Räknaren nollställs varje gång tändningen
slås
på.
Beräknas sedan den senaste nollställningen av
färddatan.
Medelhastighet
(km/tim eller mph)
Beräknas sedan den senaste nollställningen av
färddatan.
Instrumentpanelen
Page 47 of 566
45
3008-2_sv_Chap01_instruments-de-bord_ed01-2016
Enfärgad display C
Information som visas på displayenReglageHuvudmeny
Beroende på situation visas:
-
tid,
-
datum,
-
u
tetemperatur (blinkar vid risk för halt
väglag),
-
p
arkeringssensorernas grafiska indikering,
-
lj
udkällor som avlyssnas,
-
in
formation från telefon eller handsfree-
utrustning,
-
m
enyer för inställning av displayen och
utrustningar i bilen. På bilradions frontpanel trycker du på:
F
knappen "MENU" för att komma till
huvudmenyn ,
F
k
nappen "5" eller " 6" för att bläddra fram
komponenterna på skärmen,
F
k
nappen "7" eller " 8" för att ändra ett
inställningsvärde,
F
knappen "OK" för att bekräfta,
eller
F
"b
akåtknappen" för att avbryta den
pågående åtgärden. F
T
ryck på knappen "MENU"
:
- "Multimedia"
-
"
Telephone" (Telefon),
-
"
Connexions" (Anslutningar),
-
"Personalisation-configuration"
(Användarinställningar).
F T ryck på knappen "7" eller " 8" för att välja
önskad meny och bekräfta ditt val genom
att trycka på knappen "OK" .
Menyn "Multimedia"
När bilradion är på kan du använda denna meny
för att aktivera / avaktivera de funktioner som är
förknippade med användning av radion RadioText
(TXT) display (visning av textmeddelanden),
DAB
/ FM auto tracking (autosökning), Frequency
search (RDS) (RDS-funktion) eller välja
avspelningsläge Normal, Random (blanda),
Random all (blanda alla), Repeat (upprepa).
Mer information om applikationen "Multimedia"
finns i bilagan "Ljud och multimedia".
1
Instrumentpanelen
Page 48 of 566
46
3008-2_sv_Chap01_instruments-de-bord_ed01-2016
Menyn "Telephone"
(Telefon)
Menyn "Connections"
(Anslutningar)
När bilradion är påslagen används denna
meny för att parkoppla Bluetooth-utrustningar
(telefon, mediaspelare) och för att bestämma
anslutningsläge (handsfree, uppspelning av
ljudfiler).
Mer information om applikationen
"Connections" finns i bilagan "Ljud och
multimedia". När din bilradio är påslagen och du har
valt denna meny kan du ringa samtal, visa
samtalslistan och titta i olika telefonböcker.
Mer information om applikationen "Telephone"
finns i bilagan "Ljud och multimedia".Den här menyn används för att komma åt
följande funktioner:
-
"
Define the vehicle parameters" (Ställa in
bilparametrar),
-
"
Choice of language" (Välja språk),
-
"Display configuration" (Displayinställningar).
- "Comfort"
(Komfort):
● " Rear wipe in reverse gear"
(Bakrutetorkaren aktiveras vid
backning).
M
er information om To r k a r e finns under
rubriken "Belysning och sikt".
●
"
Parking assistance" (Parkeringshjälp).
M
er information om Parkeringshjälp
finns under rubriken "Körning".
●
"
Fatigue Detection System"
(Trötthetsvarnare).
M
er information om Trötthetsvarnare
finns under rubriken "Körning".
Ställa in bilparametrar
Den här menyn används för att aktivera /
avaktivera följande utrustningar, beroende på
version:
-
"
Lighting" (Belysning):
●
"
Follow-me-home headlamps" (Follow
me home-belysning).
●
"Welcome lighting" (Yttre instegsbelysning).Mer information om Ytterbelysning finns
under rubriken "Belysning och sikt".
Menyn "Personalisation-configuration"
(Användarinställningar)
- "Access to the vehicle" (Öppna bilen): ● " Plip action" (Selektiv upplåsning av
förardörr).
Mer information om Fjärrkontrollen , bland
annat om selektiv upplåsning av dörrar, finns
under rubriken "Öppningar". -
"
Driving assistance"
(Körhjälpsystem):
●
"
Auto. emergency braking" (Automatisk
nödbromsning).
M
er information om Active Safety
Brake (Säkerhetsbroms) finns under
rubriken "Körning".
●
"
Speed recommendation"
(Rekommenderad hastighet).
M
er information om Avkänning av
hastighetsbegränsning finns under
rubriken "Körning".
●
"
Tyre inflation" (Lågt däcktryck).
Mer information om Däcktrycksvarnare,
bland annat om nollställning, finns under
rubriken "Körning".
Instrumentpanelen
Page 49 of 566
47
3008-2_sv_Chap01_instruments-de-bord_ed01-2016
Välja språk
Då du har valt denna meny kan du välja
visningsspråk på displayen och på
instrumentpanelen.
Displayinställningar
Den här menyn används för att göra följande
inställningar:
-
"
Choice of units" (Välja enhet),
-
"
Date and time adjustment" (Ställa in tid
o c h datum),
-
"
Display parameters" (Displayinställningar),
-
"
Brightness" (Ljusstyrka). Ställa in tid och datum
F
T
ryck på knapparna "
7" eller " 8" för
att välja menyn "Display configuration"
(Displayinställningar) och sedan på
knappen "OK" .
F
T
ryck på knapparna "
5" eller " 6" för att
välja raden "Date and time adjustment"
(Inställning av datum och tid) och tryck
sedan på knappen "OK" .
F
T
ryck på knapparna "7" eller " 8" för att
välja den parameter som ska ändras.
Bekräfta genom att trycka på OK -knappen
och ändra sedan parametern och bekräfta
igen för att spara ändringen.
F
J
ustera inställningarna en i taget och
bekräfta med knappen "OK" .
F
T
ryck på knapparna "5" eller " 6" och
sedan på knappen "OK" för att välja
boxen "OK" och godkänna eller tryck
på
"Bak åtknappen" för att avbryta.
Av säkerhetsskäl måste föraren
ovillkorligen utföra dessa ingrepp som
kräver stor uppmärksamhet då bilen
står stilla.
1
Instrumentpanelen
Page 50 of 566
48
3008-2_sv_Chap01_instruments-de-bord_ed01-2016

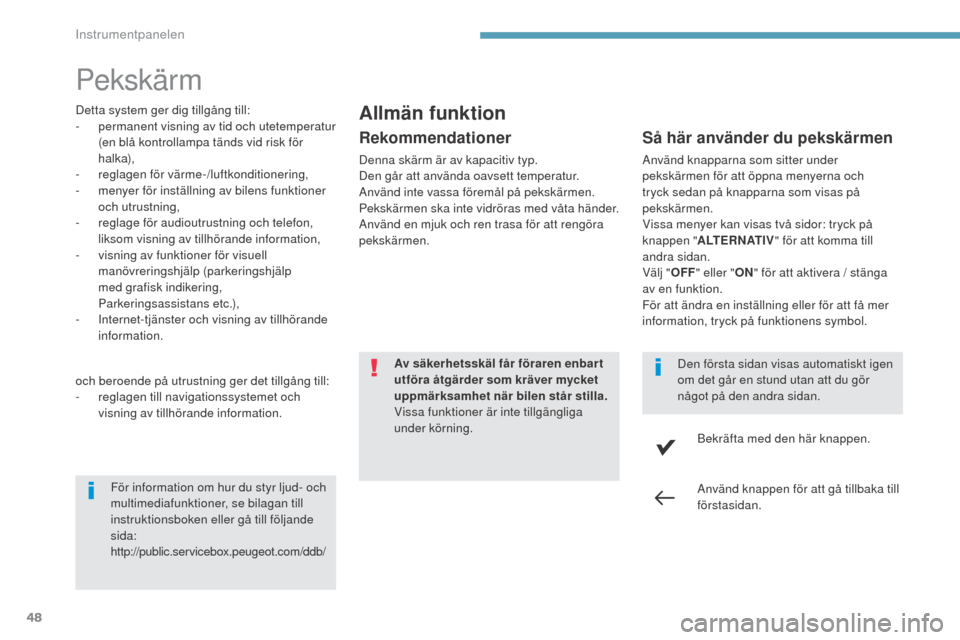

Pekskärm
Detta system ger dig tillgång till:
- p ermanent visning av tid och utetemperatur
(en blå kontrollampa tänds vid risk för
halka),
-
r
eglagen för värme-/luftkonditionering,
-
m
enyer för inställning av bilens funktioner
och utrustning,
-
r
eglage för audioutrustning och telefon,
liksom visning av tillhörande information,
-
v
isning av funktioner för visuell
manövreringshjälp (parkeringshjälp
med
grafisk indikering,
Parkeringsassistans
etc.),
-
I
nternet-tjänster och visning av tillhörande
information.Allmän funktion
och beroende på utrustning ger det tillgång till:
- r eglagen till navigationssystemet och
visning av tillhörande information. Av säkerhetsskäl får föraren enbar t
utföra åtgärder som kräver
mycket
uppmärksamhet när bilen står stilla.
Vissa funktioner är inte tillgängliga
under körning.
Rekommendationer
Denna skärm är av kapacitiv typ.
Den går att använda oavsett temperatur.
Använd inte vassa föremål på pekskärmen.
Pekskärmen ska inte vidröras med våta händer.
Använd en mjuk och ren trasa för att rengöra
pekskärmen.
Så här använder du pekskärmen
Använd knapparna som sitter under
pekskärmen för att öppna menyerna och
tryck sedan på knapparna som visas på
pekskärmen.
Vissa menyer kan visas två sidor: tryck på
knappen " ALTERNATIV " för att komma till
andra sidan.
Välj " OFF" eller " ON" för att aktivera / stänga
av en funktion.
För att ändra en inställning eller för att få mer
information, tryck på funktionens symbol.
Bekräfta med den här knappen.
Använd knappen för att gå tillbaka till
förstasidan.
Den första sidan visas automatiskt igen
om det går en stund utan att du gör
något på den andra sidan.
För information om hur du styr ljud- och
multimediafunktioner, se bilagan till
instruktionsboken eller gå till följande
sida:
http://public.servicebox.peugeot.com/ddb/
Instrumentpanelen
