Page 51 of 285
49
301_hr_Chap03_confort_ed01-2014
3. Podešavanje usmjeravanja zraka
Prema vjetrobranu i bočnim staklima.
Prema vjetrobranu, bočnim staklima
i nogama.
Prema nogama.
Kroz središnje i bočne otvore za
prozračivanje i prema nogama.Sklopka usmjeravanja zraka može
se postaviti i u neki međupoložaj,
a otvori za prozračivanje mogu se
zatvoriti. F
P
omaknite sklopku udesno u
položaj "dovoda vanjskog zraka".
F
P
omaknite sklopku ulijevo u
položaj "strujanja unutrašnjeg
zraka".
5. Uključivanje / isključivanje klima uređaja
On omogućuje:
-
l jeti, rashlađivanje zraka u kabini,
-
z
imi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
Uključivanje
F Pritisnite tipku 5. Žaruljica se pali.
Isključivanje
F Ponovo pritisnite tipku 5 . Žaruljica se gasi.
Isključivanje može imati neugodne posljedice
(vlaga, magljenje). Klima uređaj je koristan u svim
godišnjim dobima, uz zatvorene
prozore.
Klima uređaj ne može raditi ako
je kotačić za podešavanje brzine
ventilatora 2 u položaju "0"
.
Za brže rashlađivanje zraka u kabini možete
na nekoliko trenutaka uključiti strujanje
unutrašnjeg zraka. Zatim ponovo uključite
dovod vanjskog zraka.
Kroz središnje i bočne otvore za
prozračivanje.
4. Dovod vanjskog / strujanje
unutrašnjeg zraka
Kad je uključena funkcija strujanja unutrašnjeg
zraka, kabina je izolirana od vanjskih
neugodnih mirisa i dima.
Što prije uključite dovod vanjskog zraka, kako
ne bi došlo do pogoršanja kvalitete zraka u
kabini i do magljenja stakala.
3
Komfor
Page 52 of 285
50
301_hr_Chap03_confort_ed01-2014

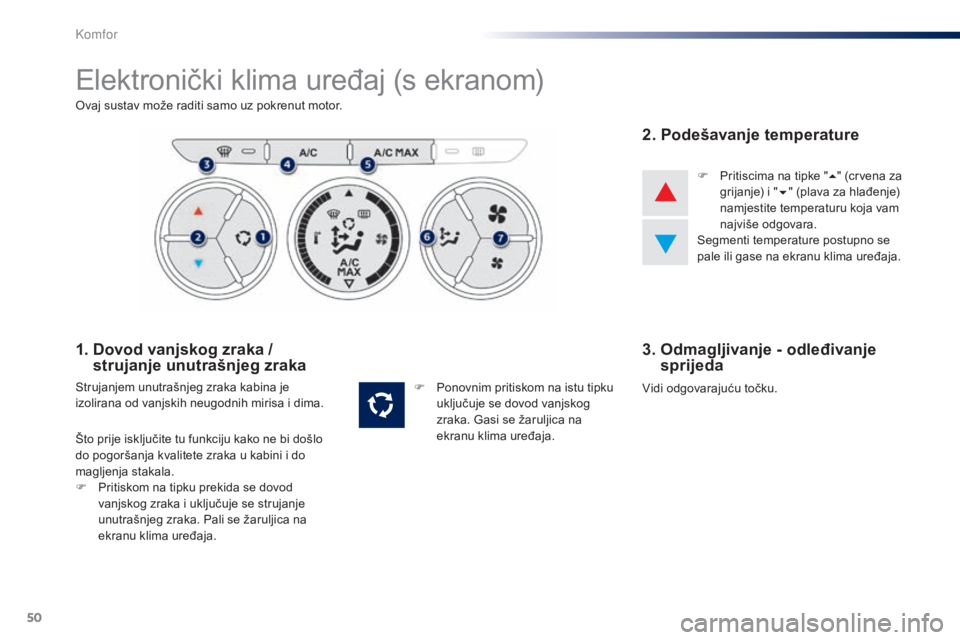

Elektronički klima uređaj (s ekranom)
Ovaj sustav može raditi samo uz pokrenut motor.
1. Dovod vanjskog zraka / strujanje unutrašnjeg zraka
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
2. Podešavanje temperature
F Pritiscima na tipke " 5" (crvena za
grijanje) i " 6" (plava za hlađenje)
namjestite temperaturu koja vam
najviše odgovara.
Segmenti temperature postupno se
pale ili gase na ekranu klima uređaja.
Što prije isključite tu funkciju kako ne bi došlo
do pogoršanja kvalitete zraka u kabini i do
magljenja stakala.
F
P
ritiskom na tipku prekida se dovod
vanjskog zraka i uključuje se strujanje
unutrašnjeg zraka. Pali se žaruljica na
ekranu klima uređaja. F
P
onovnim pritiskom na istu tipku
uključuje se dovod vanjskog
zraka. Gasi se žaruljica na
ekranu klima uređaja.
3. Odmagljivanje - odleđivanje sprijeda
Vidi odgovarajuću točku.
K
Page 53 of 285
51
301_hr_Chap03_confort_ed01-2014

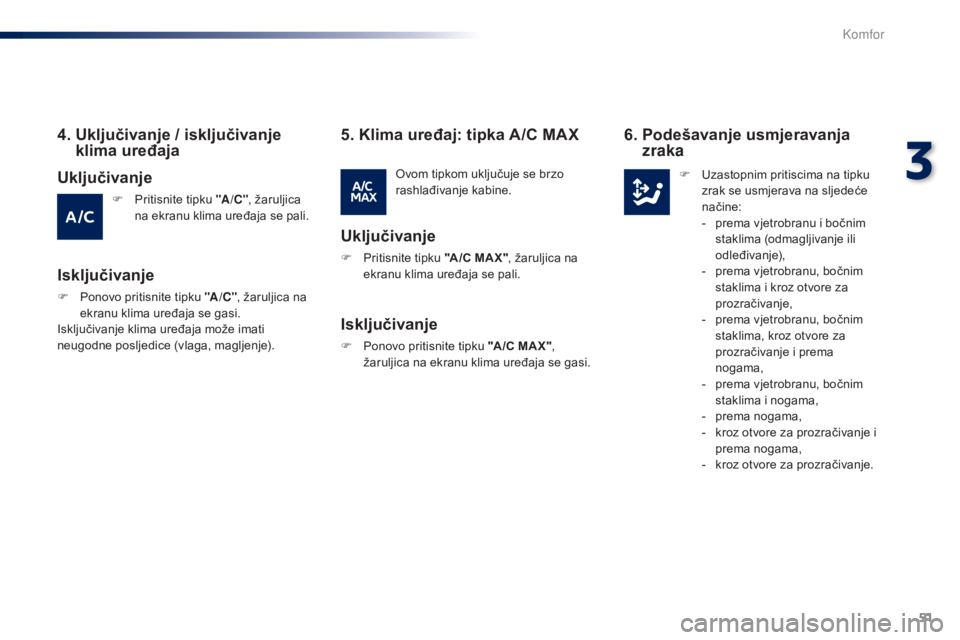

4. Uključivanje / isključivanje klima uređaja
F Pritisnite tipku "A /C ", žaruljica
na ekranu klima uređaja se pali.
Isključivanje
Ovom tipkom uključuje se brzo
rashlađivanje kabine.
5. Klima uređaj: tipka A/C MAX
Uključivanje
F Pritisnite tipku "A /C MA X", žaruljica na
ekranu klima uređaja se pali.
F
P
onovo pritisnite tipku "A /C " , žaruljica na
ekranu klima uređaja se gasi.
Isključivanje klima uređaja može imati
neugodne posljedice (vlaga, magljenje).
Uključivanje
Isključivanje
F Ponovo pritisnite tipku "A /C MA X",
žaruljica na ekranu klima uređaja se gasi.
6. Podešavanje usmjeravanja zraka
F Uzastopnim pritiscima na tipku
zrak se usmjerava na sljedeće
načine:
-
p
rema vjetrobranu i bočnim
staklima (odmagljivanje ili
odleđivanje),
-
p
rema vjetrobranu, bočnim
staklima i kroz otvore za
prozračivanje,
-
p
rema vjetrobranu, bočnim
staklima, kroz otvore za
prozračivanje i prema
nogama,
-
p
rema vjetrobranu, bočnim
staklima i nogama,
-
p
rema nogama,
-
k
roz otvore za prozračivanje i
prema nogama,
-
k
roz otvore za prozračivanje.
3
Komfor
Page 54 of 285
52
301_hr_Chap03_confort_ed01-2014

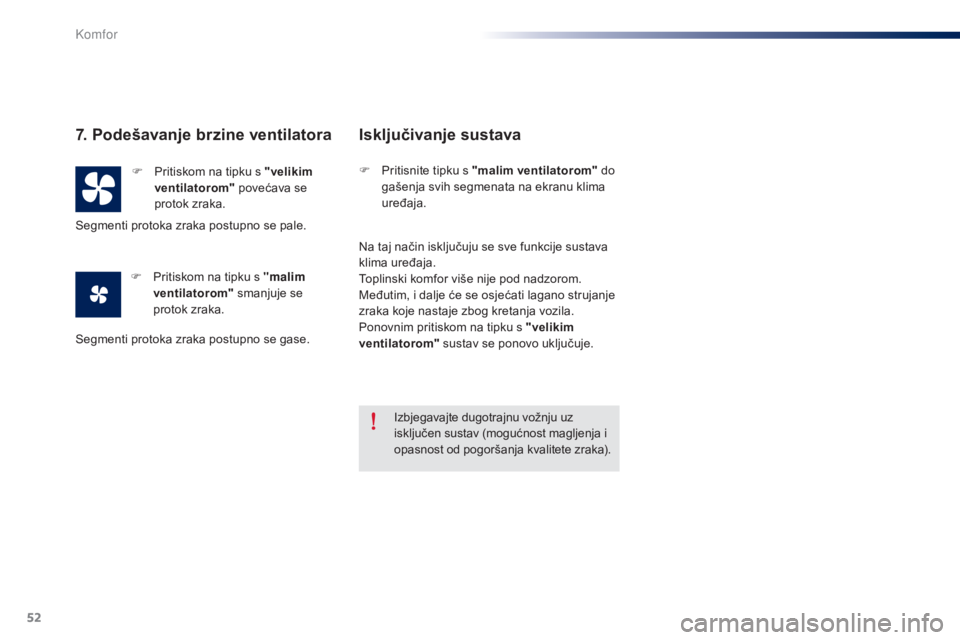

7. Podešavanje brzine ventilatora
F Pritiskom na tipku s "velikim ventilatorom" povećava se
protok zraka.
F
P
ritiskom na tipku s "malim
ventilatorom" smanjuje se
protok zraka.
Isključivanje sustava
F Pritisnite tipku s "malim ventilatorom" do
gašenja svih segmenata na ekranu klima
uređaja.
Na taj način isključuju se sve funkcije sustava
klima uređaja.
Toplinski komfor više nije pod nadzorom.
Međutim, i dalje će se osjećati lagano strujanje
zraka koje nastaje zbog kretanja vozila.
Ponovnim pritiskom na tipku s "velikim
ventilatorom" sustav se ponovo uključuje.
Segmenti protoka zraka postupno se pale.
Izbjegavajte dugotrajnu vožnju uz
isključen sustav (mogućnost magljenja i
opasnost od pogoršanja kvalitete zraka).
Segmenti protoka zraka postupno se gase.
Komfor
Page 55 of 285
53
301_hr_Chap03_confort_ed01-2014

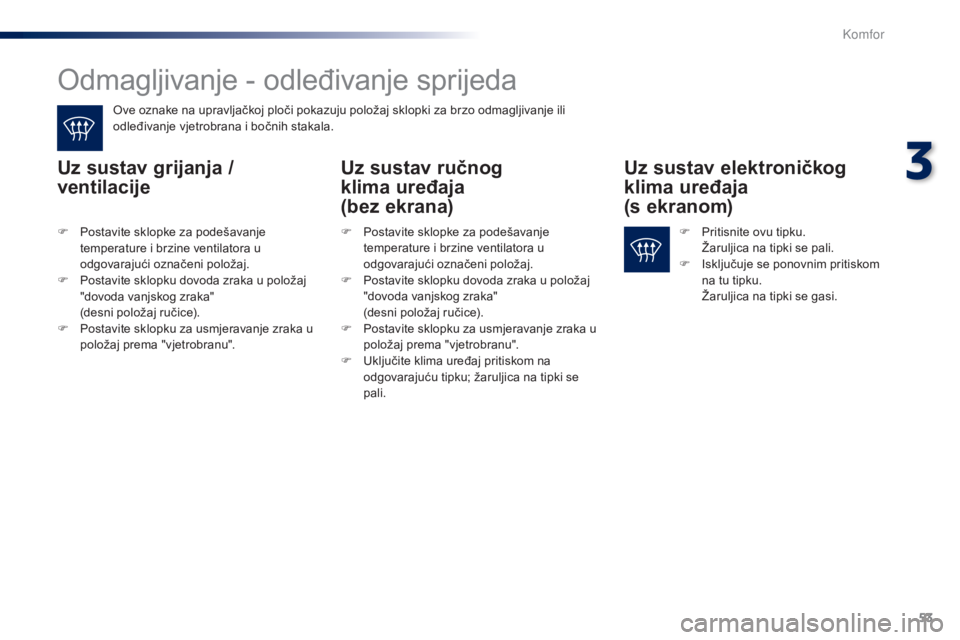

Odmagljivanje - odleđivanje sprijeda
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili
odleđivanje vjetrobrana i bočnih stakala.
Uz sustav grijanja /
ventilacijeUz sustav ručnog
klima uređaja
(bez ekrana) Uz sustav elektroničkog
klima uređaja
(s ekranom)
F Postavite sklopke za podešavanje
temperature i brzine ventilatora u
odgovarajući označeni položaj.
F
P
ostavite sklopku dovoda zraka u položaj
"dovoda vanjskog zraka"
(
desni položaj ručice).
F
P
ostavite sklopku za usmjeravanje zraka u
položaj prema "vjetrobranu". F
P ritisnite ovu tipku. Ž
aruljica na tipki se pali.
F
I
sključuje se ponovnim pritiskom
na tu tipku.
Ž
aruljica na tipki se gasi.
F
P ostavite sklopke za podešavanje
temperature i brzine ventilatora u
odgovarajući označeni položaj.
F
P
ostavite sklopku dovoda zraka u položaj
"dovoda vanjskog zraka"
(
desni položaj ručice).
F
P
ostavite sklopku za usmjeravanje zraka u
položaj prema "vjetrobranu".
F
U
ključite klima uređaj pritiskom na
odgovarajuću tipku; žaruljica na tipki se
pali.
3
Komfor
Page 56 of 285
54
301_hr_Chap03_confort_ed01-2014

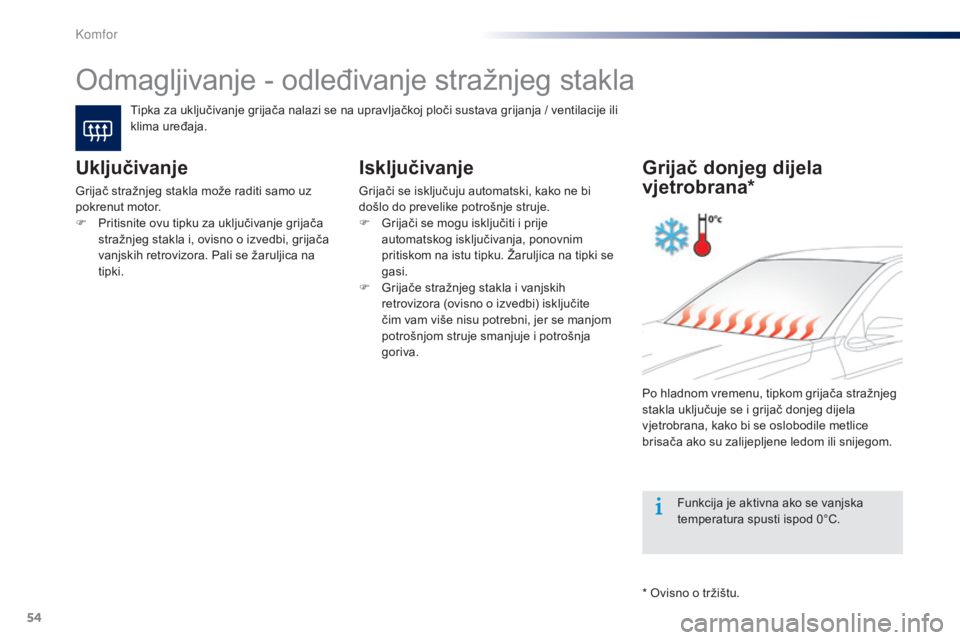

Odmagljivanje - odleđivanje stražnjeg stakla
Tipka za uključivanje grijača nalazi se na upravljačkoj ploči sustava grijanja / ventilacije ili
klima uređaja.
Uključivanje
Grijač stražnjeg stakla može raditi samo uz
pokrenut motor.
F
P
ritisnite ovu tipku za uključivanje grijača
stražnjeg stakla i, ovisno o izvedbi, grijača
vanjskih retrovizora. Pali se žaruljica na
tipki.
Isključivanje
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.
F
G
rijači se mogu isključiti i prije
automatskog isključivanja, ponovnim
pritiskom na istu tipku. Žaruljica na tipki se
gasi.
F
G
rijače stražnjeg stakla i vanjskih
retrovizora (ovisno o izvedbi) isključite
čim vam više nisu potrebni, jer se manjom
potrošnjom struje smanjuje i potrošnja
goriva.
Grijač donjeg dijela
vjetrobrana*
Po hladnom vremenu, tipkom grijača stražnjeg
stakla uključuje se i grijač donjeg dijela
vjetrobrana, kako bi se oslobodile metlice
brisača ako su zalijepljene ledom ili snijegom.
Funkcija je aktivna ako se vanjska
temperatura spusti ispod 0°C.
* Ovisno o tržištu.
K
Page 57 of 285
55
301_hr_Chap04_amenagements_ed01-2014

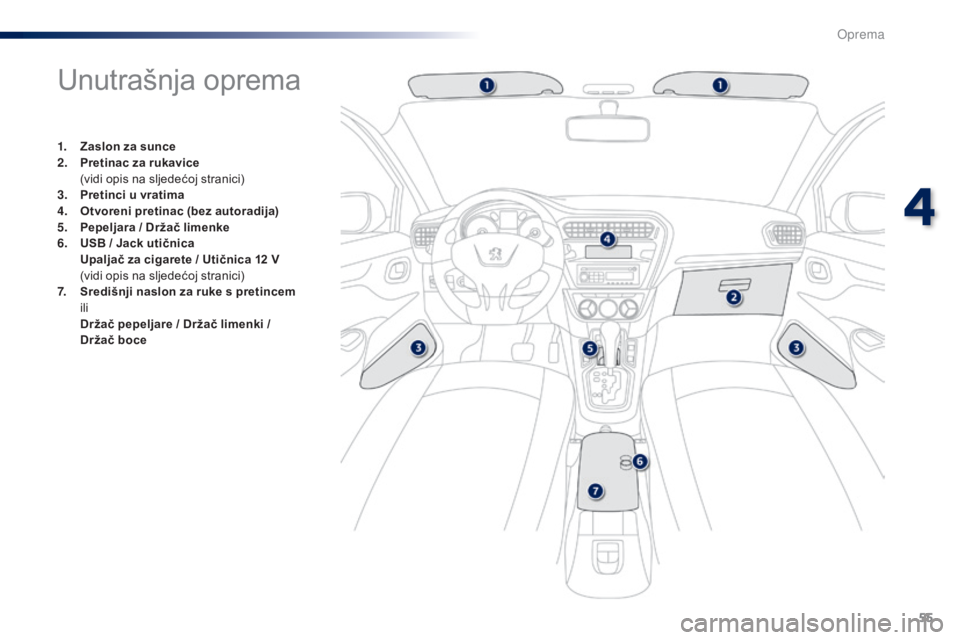

Unutrašnja oprema
1. Zaslon za sunce
2. Pretinac za rukavice
(
vidi opis na sljedećoj stranici)
3.
P
retinci u vratima
4.
O
tvoreni pretinac (bez autoradija)
5.
P
epeljara / Držač limenke
6.
U
SB / Jack utičnica
U
paljač za cigarete / Utičnica 12 V
(
vidi opis na sljedećoj stranici)
7.
S
redišnji naslon za ruke s pretincem
i
li
D
ržač pepeljare / Držač limenki /
Držač boce
4
Oprema
Page 58 of 285
56
301_hr_Chap04_amenagements_ed01-2014

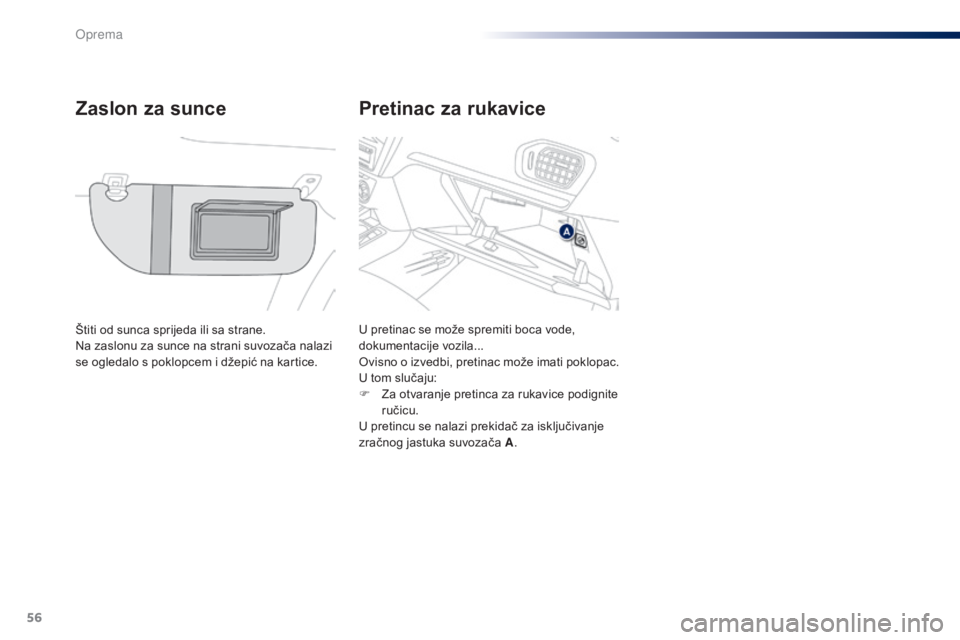

Pretinac za rukavice
Zaslon za sunce
Štiti od sunca sprijeda ili sa strane.
Na zaslonu za sunce na strani suvozača nalazi
se ogledalo s poklopcem i džepić na kartice. U pretinac se može spremiti boca vode,
dokumentacije vozila...
Ovisno o izvedbi, pretinac može imati poklopac.
U tom slučaju:
F
Z
a otvaranje pretinca za rukavice podignite
ručicu.
U pretincu se nalazi prekidač za isključivanje
zračnog jastuka suvozača A .
Oprema
Page 59 of 285
57
301_hr_Chap04_amenagements_ed01-2014
USB / Jack utičnica
Priključno mjesto "AUX ", s JACK i USB
utičnicom, nalazi se na središnjoj konzoli.
Omogućuje priključivanje prijenosnog uređaja,
poput svirača iPod
® ili USB memorije.
Glazbene datoteke se očitavaju i šalju u
audio sustav, tako da ih možete slušati preko
zvučnika u vozilu.
Glazbenim datotekama možete upravljati
sklopkama na upravljačkoj ploči autoradija i
pregledavati ih na višenamjenskom ekranu.
Ako se koristi kao USB, prijenosni uređaj može
se automatski puniti.
Za vrijeme punjenja prikazuje se poruka ako
je potrošnja prijenosnog uređaja veća od
amperaže koju daje vozilo.

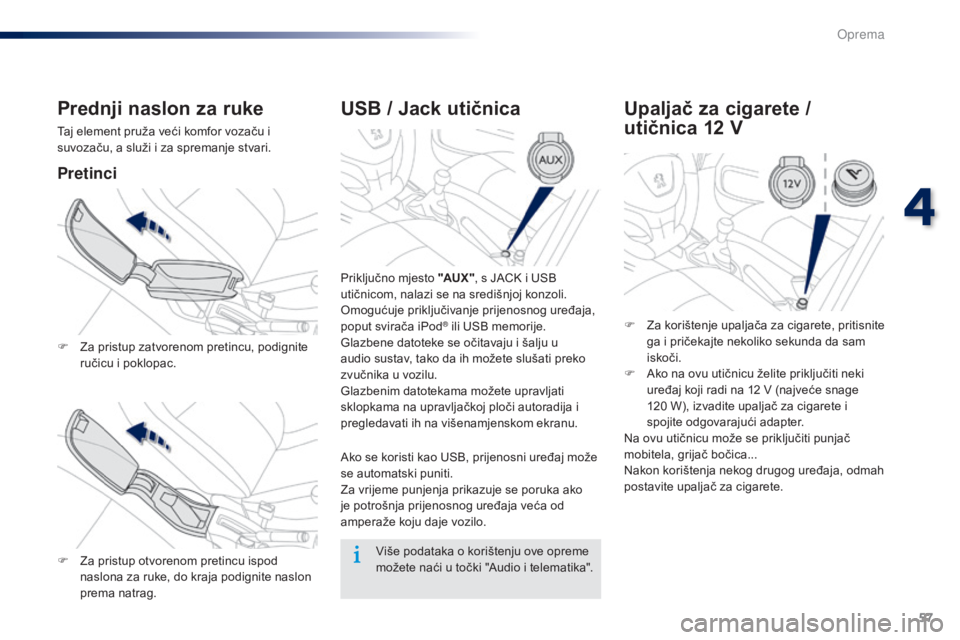

Prednji naslon za ruke
Taj element pruža veći komfor vozaču i
suvozaču, a služi i za spremanje stvari.
Pretinci
F Za pristup zatvorenom pretincu, podignite ručicu i poklopac.
F
Z
a pristup otvorenom pretincu ispod
naslona za ruke, do kraja podignite naslon
prema natrag.
Upaljač za cigarete /
utičnica 12
V
F Za korištenje upaljača za cigarete, pritisnite
ga i pričekajte nekoliko sekunda da sam
iskoči.
F
A
ko na ovu utičnicu želite priključiti neki
uređaj koji radi na 12
V (najveće snage
120
W), izvadite upaljač za cigarete i
spojite odgovarajući adapter.
Na ovu utičnicu može se priključiti punjač
mobitela, grijač bočica...
Nakon korištenja nekog drugog uređaja, odmah
postavite upaljač za cigarete.
Više podataka o korištenju ove opreme
možete naći u točki "Audio i telematika".
4
Oprema
Page 60 of 285
58
301_hr_Chap04_amenagements_ed01-2014

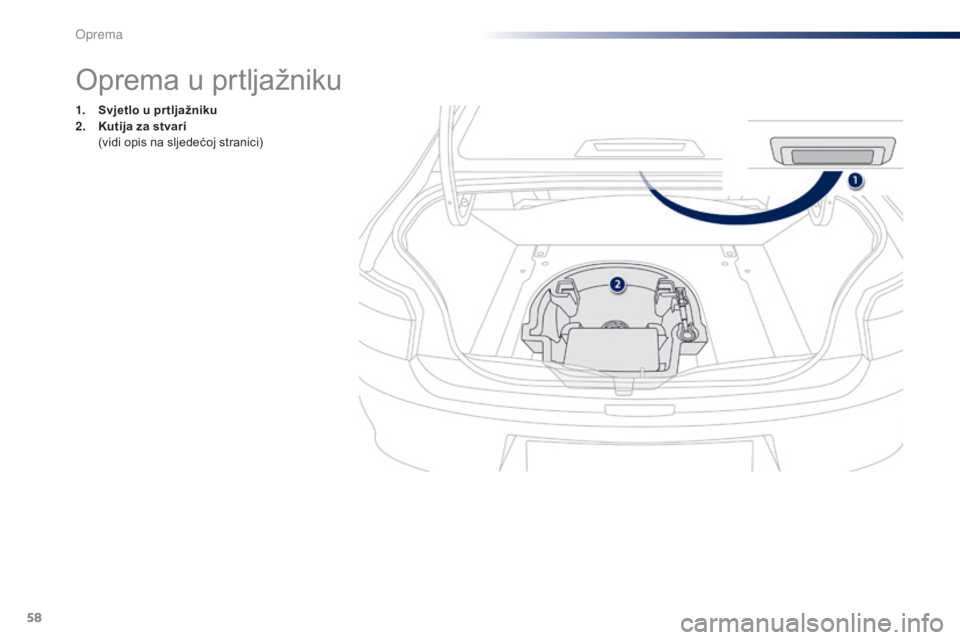

Oprema u prtljažniku
1. Svjetlo u pr tljažniku
2. Kutija za stvari
(
vidi opis na sljedećoj stranici)
Oprema
