Peugeot 301 2015 Εγχειρίδιο χρήσης (in Greek)

139
301_el_Chap09_info-pratiques_ed01-2014
Αλλαγή λαμπτήρων προβολέων
ομίχλης
F Αποκτάτε πρόσβαση στον προβολέα ομίχλης μέσα από το άνοιγμα που
βρίσκεται κάτω από τον προφυλακτήρα.
Α

ν χρειάζεται, ξεβιδώνετε και
ελευθερώνετε πλήρως το κάλυμμα.
F

Γ
υρίζετε το ντουί κατά 1/4 της στροφής
αριστερόστροφα και το αφαιρείτε.
F

Α
ποσυνδέετε τη φίσα του λαμπτήρα.
F

Α
ποσυναρμολογείτε τον λαμπτήρα και τον
αλλάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.Σε περίπτωση δυσκολίας στην αντικατάσταση
αυτών των λαμπτήρων, μπορείτε επίσης να
απευθυνθείτε σε ένα εγκεκριμένο συνεργείο
του δικτύου PEUGEOT.
Αλλαγή λαμπτήρων πλαϊνών φλας
F Εισάγετε ένα κατσαβίδι προς το μέσον του πλαϊνού φλας, ανάμεσα στο φλας και τη
βάση του αμαξώματος.
F

Α
νασηκώνετε το κατσαβίδι για να βγει το
πλαϊνό φλας και το αφαιρείτε.
F

Α
ποσυνδέετε τη φίσα του πλαϊνού φλας.
F

Α
ντικαθιστάτε την πλακέτα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Για να προμηθευθείτε αυτήν την
πλακέτα, απευθυνθείτε σε ένα
εγκεκριμένο συνεργείο του δικτύου
P E U G E O T.
9
Πρακτικές πληροφορίες

140
301_el_Chap09_info-pratiques_ed01-2014
Αλλαγή λαμπτήρων φώτων
Οι λαμπτήρες αυτοί αλ λάζονται από το εσωτερικό του χώρου αποσκευών:
F
α
νοίξτε την πόρτα του χώρου αποσκευών,
F

α
φαιρέστε τη γρίλια πρόσβασης στην
αντίστοιχη πλευρική επένδυση,
F

ξ
εβιδώστε το παξιμάδι και αφαιρέστε το,
F

α
ποσυνδέστε τη φίσα του φωτιστικού
σώματος,
F

ξ
εκουμπώστε το φωτιστικό σώμα
πιέζοντας προς τα κάτω το έλασμα και
αφαιρέστε το με προσοχή, τραβώντας το
ευθεία προς τα έξω, F

α
φαιρέστε τις 4 βίδες και βγάλτε το ντουί,
F

γ
υρίστε κατά 1/4 στροφής τον καμένο
λαμπτήρα και αλ λάξτε τον.
Για την επανατοποθέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη σειρά.
Βάλτε το φωτιστικό σώμα στους οδηγούς
του σε ευθεία γραμμή προς τον άξονα του
αυτοκινήτου.
Σφίξτε χωρίς να πιέσετε ιδιαίτερα, ώστε
να εξασφαλιστεί η στεγανότητα χωρίς να
καταστραφεί το φωτιστικό σώμα.
1.
Φ

ώτα φρένων / θέσης (P21/5W).
2. Φ
λας (PY21W πορτοκαλί).
3. Φ
ώτα όπισθεν (R10W).
4.
Φ

ως ομίχλης (P21W).
Πίσω φώτα
Πρακτικές πληροφορίες

141
301_el_Chap09_info-pratiques_ed01-2014
Αλλαγή λαμπτήρα τρίτου φωτός
φρένων (5 λαμπτήρες W5W)Αλλαγή λαμπτήρων φώτων
πινακίδας κυκλοφορίας (W5W)
F Βάλτε ένα λεπτό κατσαβίδι σε μία από
τις εξωτερικές τρύπες του διαφανούς
καλύμματος.
F

Σ
πρώξτε το προς τα έξω για να
ξεκουμπώσει και αφαιρέστε το.
F

Β
γάλτε τον καμένο λαμπτήρα και αλ λάξτε
τ ο ν.
Για την επανατοποθέτηση, ακολουθήστε την
ίδια διαδικασία με αντίστροφη σειρά.
Βεβαιωθείτε ότι το κάλυμμα της
μονάδας έχει τοποθετηθεί καλά πάνω
στη βάση πριν το κουμπώσετε.
Για να αλ λάξετε αυτούς τους λαμπτήρες,
χρειάζεται να αποσυναρμολογήσετε, από το
πίσω κάθισμα του αυτοκινήτου, τη μονάδα που
βρίσκεται στην πίσω εταζέρα:
F

τ

ραβήξτε το κάλυμμα της μονάδας προς
εσάς και προς τα πάνω για να την βγάλετε
από την υποδοχή της, F
α
ποσυνδέστε τη φίσα του φωτιστικού
σώματος,
F

ξ

εκουμπώστε το ντουί σηκώνοντας τις δύο
ασφάλειες και αφαιρέστε το,
F

α

λ λάξτε τον καμένο λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
9
Πρακτικές πληροφορίες

142
301_el_Chap09_info-pratiques_ed01-2014
Αλλαγή ασφάλειας
Το τσιμπιδάκι με το οποίο αφαιρούμε τις
ασφάλειες βρίσκεται στο πίσω μέρος του
καπακιού της ασφαλειοθήκης του ταμπλό.
F
ξ
εκουμπώνετε το καπάκι τραβώντας το
πάνω δεξί μέρος, κατόπιν το αριστερό,
F

α
πελευθερώνετε τελείως το καπάκι και το
περιστρέφετε,
Πρόσβαση στα εργαλεία
F αφαιρείτε το τσιμπιδάκι.
Πρακτικές πληροφορίες

143
301_el_Chap09_info-pratiques_ed01-2014

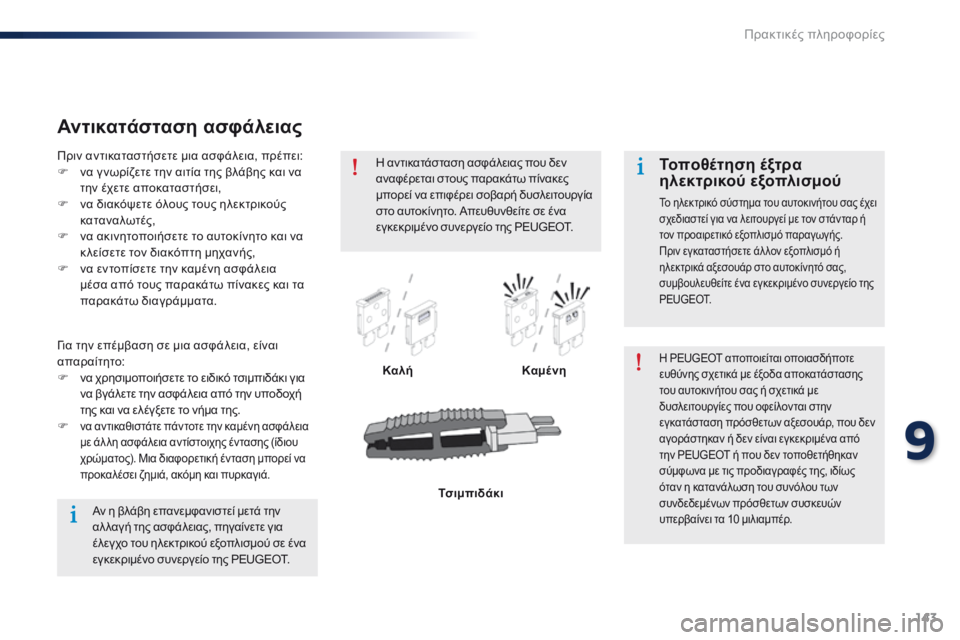

Αντικατάσταση ασφάλειας
ΚαλήΚαμένηΗ PEUGEOT αποποιείται οποιασδήποτε
ευθύνης σχετικά με έξοδα αποκατάστασης
του αυτοκινήτου σας ή σχετικά με
δυσλειτουργίες που οφείλονται στην
εγκατάσταση πρόσθετων αξεσουάρ, που δεν
αγοράστηκαν ή δεν είναι εγκεκριμένα από
την PEUGEOT ή που δεν τοποθετήθηκαν
σύμφωνα με τις προδιαγραφές της, ιδίως
όταν η κατανάλωση του συνόλου των
συνδεδεμένων πρόσθετων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ.
Τοποθέτηση έξτρα
ηλεκτρικού εξοπλισμού
Το ηλεκτρικό σύστημα του αυτοκινήτου σας έχει
σχεδιαστεί για να λειτουργεί με τον στάνταρ ή
τον προαιρετικό εξοπλισμό παραγωγής.
Πριν εγκαταστήσετε άλ λον εξοπλισμό ή
ηλεκτρικά αξεσουάρ στο αυτοκίνητό σας,
συμβουλευθείτε ένα εγκεκριμένο συνεργείο της
P E U G E O T.
Πριν αντικαταστήσετε μια ασφάλεια, πρέπει:
F
ν α γ νωρίζετε την αιτία της βλάβης και να
την έχετε αποκαταστήσει,
F

ν
α διακόψετε όλους τους ηλεκτρικούς
καταναλωτές,
F

ν
α ακινητοποιήσετε το αυτοκίνητο και να
κ λείσετε τον διακόπτη μηχανής,
F

ν
α εντοπίσετε την καμένη ασφάλεια
μέσα από τους παρακάτω πίνακες και τα
παρακάτω διαγράμματα.
Για την επέμβαση σε μια ασφάλεια, είναι
απαραίτητο:
F

ν
α χρησιμοποιήσετε το ειδικό τσιμπιδάκι για
να βγάλετε την ασφάλεια από την υποδοχή
της και να ελέγξετε το νήμα της.
F

να αντικαθιστάτε πάντοτε την καμένη ασφάλεια
με άλ λη ασφάλεια αντίστοιχης έντασης (ίδιου
χρώματος). Μια διαφορετική ένταση μπορεί να
προκαλέσει ζημιά, ακόμη και πυρκαγιά.
Τσιμπιδάκι
Η αντικατάσταση ασφάλειας που δεν
αναφέρεται στους παρακάτω πίνακες
μπορεί να επιφέρει σοβαρή δυσλειτουργία
στο αυτοκίνητο. Απευθυνθείτε σε ένα
εγκεκριμένο συνεργείο της PEUGEOT.
Αν η βλάβη επανεμφανιστεί μετά την
αλ λαγή της ασφάλειας, πηγαίνετε για
έλεγχο του ηλεκτρικού εξοπλισμού σε ένα
εγκεκριμένο συνεργείο της PEUGEOT.
9
Πρακτικές πληροφορίες

144
301_el_Chap09_info-pratiques_ed01-2014

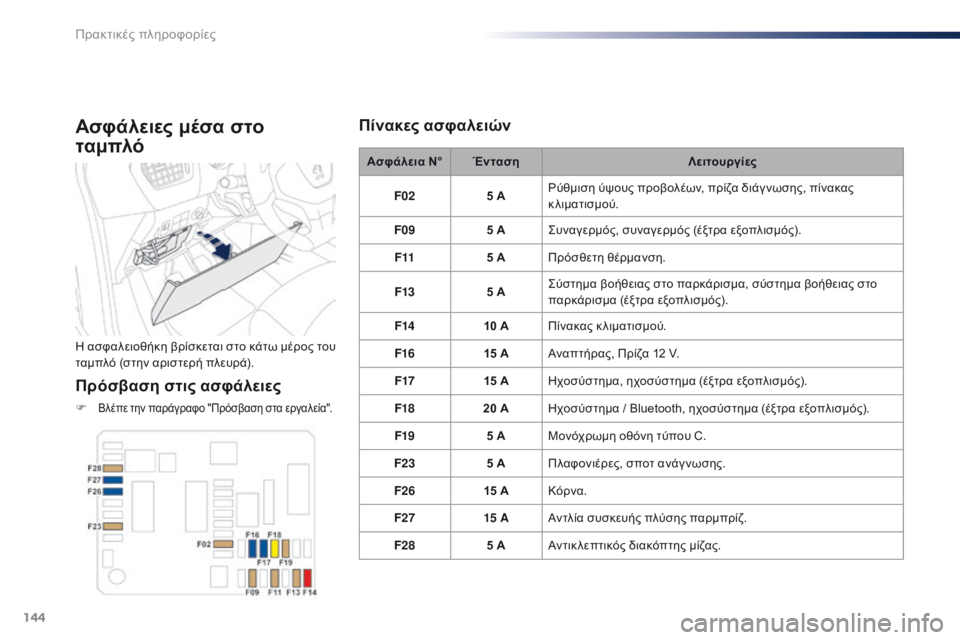

Ασφάλειες μέσα στο
ταμπλό
Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του
ταμπλό (στην αριστερή πλευρά).
Πρόσβαση στις ασφάλειες
F Βλέπε την παράγραφο "Πρόσβαση στα εργαλεία".
Ασφάλεια N°Ένταση Λειτουργίες
F02 5 AΡύθμιση ύψους προβολέων, πρίζα διάγ νωσης, πίνακας
κλιματισμού.
F09 5 AΣυναγερμός, συναγερμός (έξτρα εξοπλισμός).
F11 5 AΠρόσθετη θέρμανση.
F13 5 AΣύστημα βοήθειας στο παρκάρισμα, σύστημα βοήθειας στο
παρκάρισμα (έξτρα εξοπλισμός).
F14 10 AΠίνακας κλιματισμού.
F16 15 AΑναπτήρας, Πρίζα 12 V.
F17 15 AΗχοσύστημα, ηχοσύστημα (έξτρα εξοπλισμός).
F18 20 AΗχοσύστημα / Bluetooth, ηχοσύστημα (έξτρα εξοπλισμός).
F19 5 AΜονόχρωμη οθόνη τύπου C.
F23 5 AΠλαφονιέρες, σποτ ανάγ νωσης.
F26 15 AΚόρνα.
F27 15 A Αντλία συσκευής πλύσης παρμπρίζ.
F28 5 AΑντικ λεπτικός διακόπτης μίζας.
Πίνακες ασφαλειών
Πρακτικές πληροφορίες

145
301_el_Chap09_info-pratiques_ed01-2014

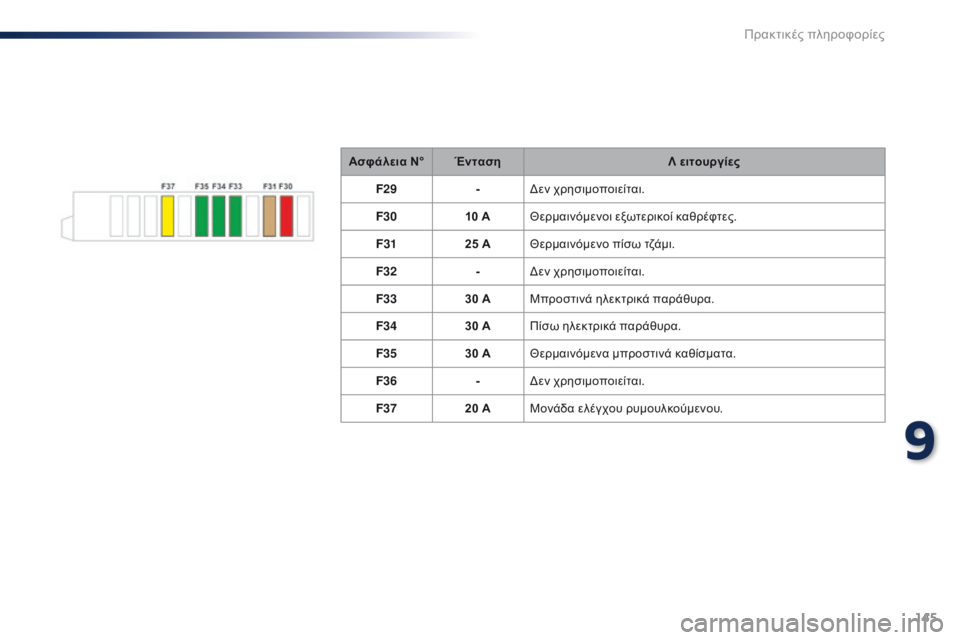

Ασφάλεια N°Ένταση Λ ειτουργίες
F29 -Δεν χρησιμοποιείται.
F30 10 AΘερμαινόμενοι εξωτερικοί καθρέφτες.
F31 25 AΘερμαινόμενο πίσω τζάμι.
F32 -Δεν χρησιμοποιείται.
F33 30 AΜπροστινά ηλεκτρικά παράθυρα.
F34 30 AΠίσω ηλεκτρικά παράθυρα.
F35 30 AΘερμαινόμενα μπροστινά καθίσματα.
F36 -Δεν χρησιμοποιείται.
F37 20 AΜονάδα ελέγχου ρυμουλκούμενου.
9
Πρακτικές πληροφορίες

146
301_el_Chap09_info-pratiques_ed01-2014

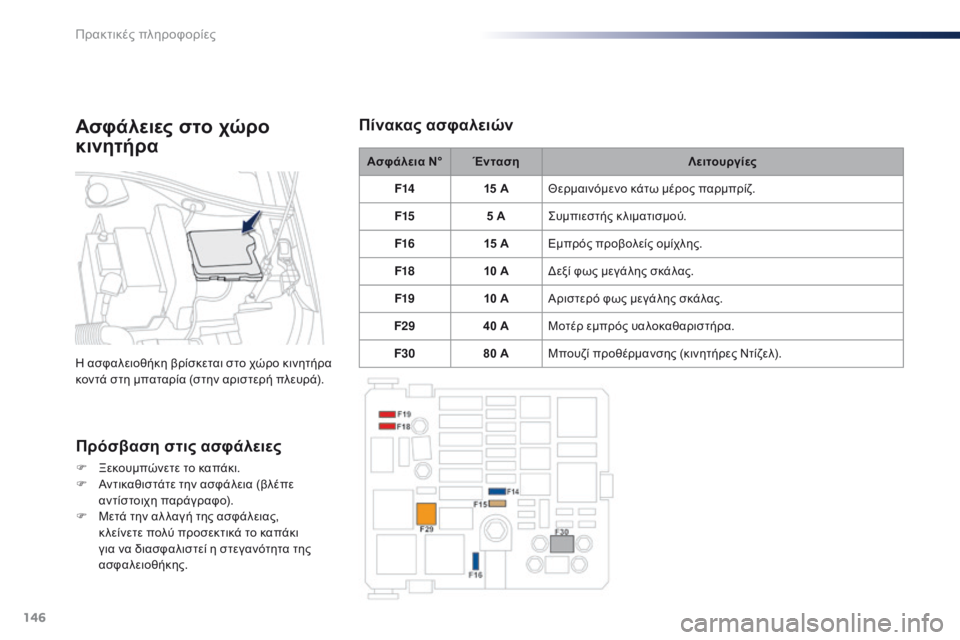

Ασφάλεια N°Ένταση Λειτουργίες
F14 15 AΘερμαινόμενο κάτω μέρος παρμπρίζ.
F15 5 AΣυμπιεστής κλιματισμού.
F16 15 AΕμπρός προβολείς ομίχλης.
F18 10 AΔεξί φως μεγάλης σκάλας.
F19 10 AΑριστερό φως μεγάλης σκάλας.
F29 40 AΜοτέρ εμπρός υαλοκαθαριστήρα.
F30 80 AΜπουζί προθέρμανσης (κινητήρες Ντίζελ).
Πρόσβαση στις ασφάλειες
F Ξεκουμπώνετε το καπάκι.
F
Α ντικαθιστάτε την ασφάλεια (βλέπε
αντίστοιχη παράγραφο).
F

Μ
ετά την αλ λαγή της ασφάλειας,
κ λείνετε πολύ προσεκτικά το καπάκι
για να διασφαλιστεί η στεγανότητα της
ασφαλειοθήκης.
Πίνακας ασφαλειώνΑσφάλειες στο χώρο
κινητήρα
Η ασφαλειοθήκη βρίσκεται στο χώρο κινητήρα
κοντά στη μπαταρία (στην αριστερή πλευρά).
Πρακτικές πληροφορίες

147
301_el_Chap09_info-pratiques_ed01-2014

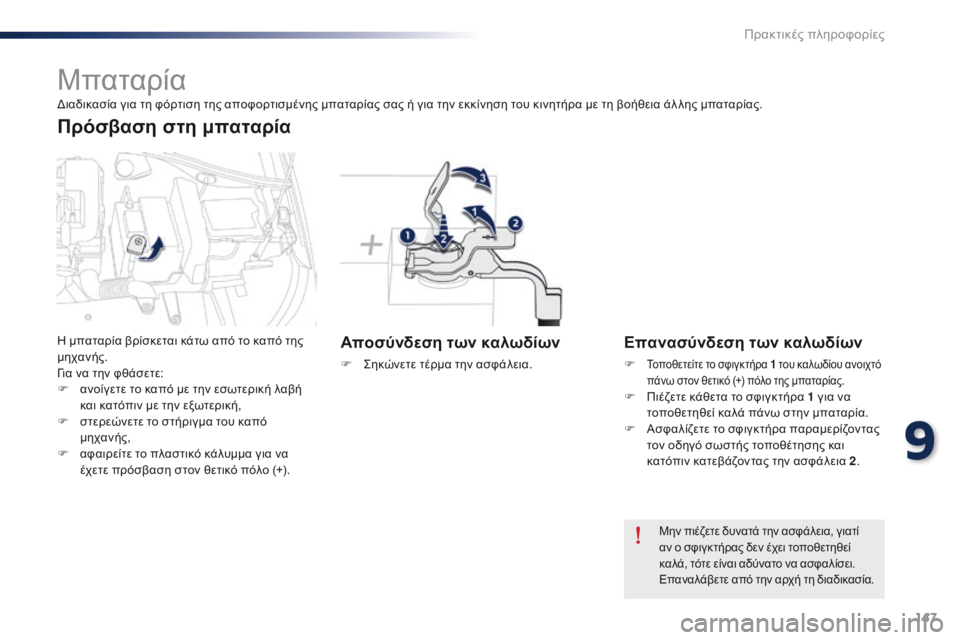

Μπαταρία
Αποσύνδεση των καλωδίων
F Σηκώνετε τέρμα την ασφάλεια.
Επανασύνδεση των καλωδίων
F Τοποθετείτε το σφιγκτήρα 1 του καλωδίου ανοιχτό
πάνω στον θετικό (+) πόλο της μπαταρίας.
F Πιέζετε κάθετα το σφιγκτήρα 1 για να τοποθετηθεί καλά πάνω στην μπαταρία.
F

Α
σφαλίζετε το σφιγκτήρα παραμερίζοντας
τον οδηγό σωστής τοποθέτησης και
κατόπιν κατεβάζοντας την ασφάλεια 2 .
Μην πιέζετε δυνατά την ασφάλεια, γιατί
αν ο σφιγκτήρας δεν έχει τοποθετηθεί
καλά, τότε είναι αδύνατο να ασφαλίσει.
Επαναλάβετε από την αρχή τη διαδικασία.
Διαδικασία για τη φόρτιση της αποφορτισμένης μπαταρίας σας ή για την εκκίνηση του κινητήρα με τη βοήθεια άλ λης μπαταρίας.
Η μπαταρία βρίσκεται κάτω από το καπό της
μηχανής.
Για να την φθάσετε:
F

α
νοίγετε το καπό με την εσωτερική λαβή
και κατόπιν με την εξωτερική,
F

σ
τερεώνετε το στήριγμα του καπό
μηχανής,
F

α
φαιρείτε το πλαστικό κάλυμμα για να
έχετε πρόσβαση στον θετικό πόλο (+).
Πρόσβαση στη μπαταρία
9
Πρακτικές πληροφορίες

148
301_el_Chap09_info-pratiques_ed01-2014

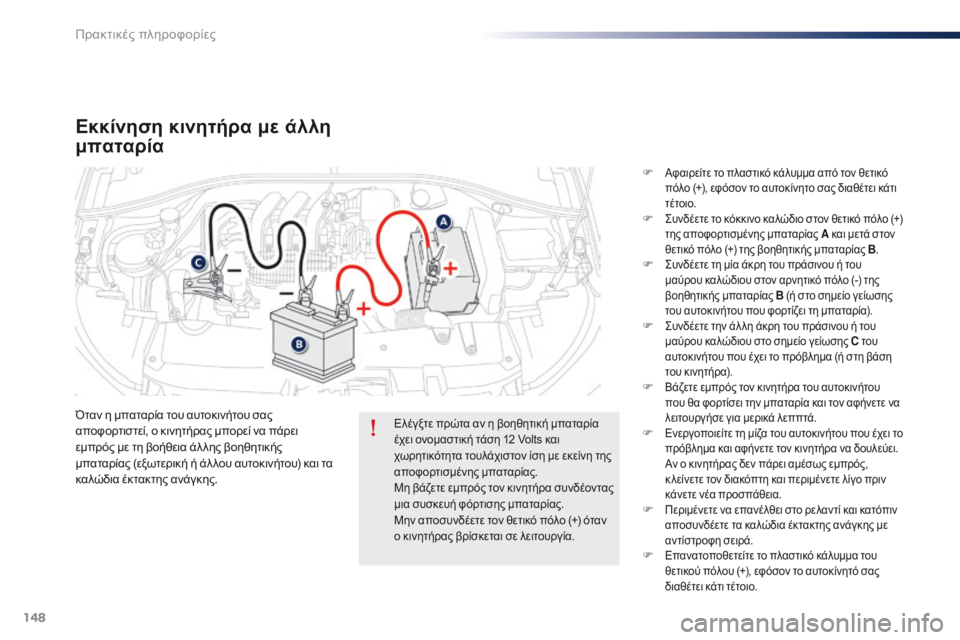

Εκκίνηση κινητήρα με άλλη
μπαταρία
Όταν η μπαταρία του αυτοκινήτου σας
αποφορτιστεί, ο κινητήρας μπορεί να πάρει
εμπρός με τη βοήθεια άλ λης βοηθητικής
μπαταρίας (εξωτερική ή άλ λου αυτοκινήτου) και τα
καλώδια έκτακτης ανάγκης.F
Αφαιρείτε το πλαστικό κάλυμμα από τον θετικό
πόλο (+), εφόσον το αυτοκίνητο σας διαθέτει κάτι
τέτοιο.
F Συνδέετε το κόκκινο καλώδιο στον θετικό πόλο (+) της αποφορτισμένης μπαταρίας A και μετά στον
θετικό πόλο (+) της βοηθητικής μπαταρίας B .
F Συνδέετε τη μία άκρη του πράσινου ή του
μαύρου καλώδιου στον αρνητικό πόλο (-) της
βοηθητικής μπαταρίας B (ή στο σημείο γείωσης
του αυτοκινήτου που φορτίζει τη μπαταρία).
F Συνδέετε την άλ λη άκρη του πράσινου ή του μαύρου καλώδιου στο σημείο γείωσης C του
αυτοκινήτου που έχει το πρόβλημα (ή στη βάση
του κινητήρα).
F Βάζετε εμπρός τον κινητήρα του αυτοκινήτου που θα φορτίσει την μπαταρία και τον αφήνετε να
λειτουργήσε για μερικά λεππτά.
F Ενεργοποιείτε τη μίζα του αυτοκινήτου που έχει το πρόβλημα και αφήνετε τον κινητήρα να δουλεύει.
Α

ν ο κινητήρας δεν πάρει αμέσως εμπρός,
κ λείνετε τον διακόπτη και περιμένετε λίγο πριν
κάνετε νέα προσπάθεια.
F Περιμένετε να επανέλθει στο ρελαντί και κατόπιν αποσυνδέετε τα καλώδια έκτακτης ανάγκης με
αντίστροφη σειρά.
F Επανατοποθετείτε το πλαστικό κάλυμμα του θετικού πόλου (+), εφόσον το αυτοκίνητό σας
διαθέτει κάτι τέτοιο.
Ελέγξτε πρώτα αν η βοηθητική μπαταρία
έχει ονομαστική τάση 12 Volts και
χωρητικότητα τουλάχιστον ίση με εκείνη της
αποφορτισμένης μπαταρίας.
Μη βάζετε εμπρός τον κινητήρα συνδέον τας
μια συσκευή φόρτισης μπαταρίας.
Μην αποσυνδέετε τον θετικό πόλο (+) όταν
ο κινητήρας βρίσκεται σε λειτουργία.
