Peugeot 301 2017 Manual do proprietário (in Portuguese)

159

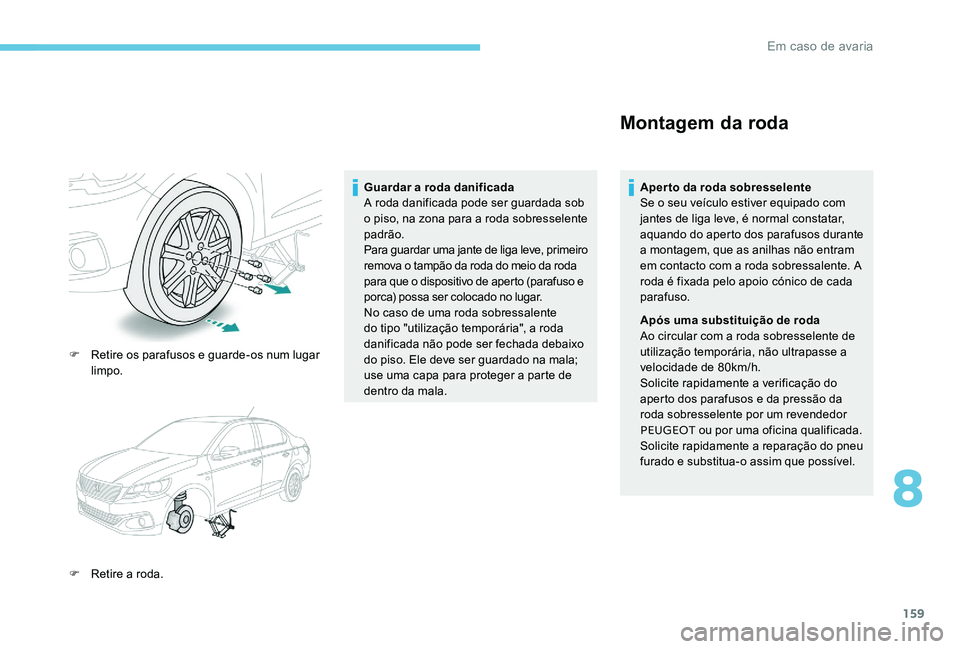

F Retire os parafusos e guarde-os num lugar limpo.
F

R
etire a roda. Guardar a roda danificada
A roda danificada pode ser guardada sob
o piso, na zona para a roda sobresselente
padrão.
Para guardar uma jante de liga leve, primeiro
remova o tampão da roda do meio da roda
para que o dispositivo de aperto (parafuso e
porca) possa ser colocado no lugar.
No caso de uma roda sobressalente
do tipo "utilização temporária", a roda
danificada não pode ser fechada debaixo
do piso. Ele deve ser guardado na mala;
use uma capa para proteger a parte de
dentro da mala.
Montagem da roda
Aperto da roda sobresselente
Se o seu veículo estiver equipado com
jantes de liga leve, é normal constatar,
aquando do aperto dos parafusos durante
a montagem, que as anilhas não entram
em contacto com a roda sobressalente. A
roda é fixada pelo apoio cónico de cada
parafuso.
Após uma substituição de roda
Ao circular com a roda sobresselente de
utilização temporária, não ultrapasse a
velocidade de 80km/h.
Solicite rapidamente a verificação do
aperto dos parafusos e da pressão da
roda sobresselente por um revendedor
PEUGEOT
ou por uma oficina qualificada.
Solicite rapidamente a reparação do pneu
furado e substitua-o assim que possível.
8
Em caso de avaria

160

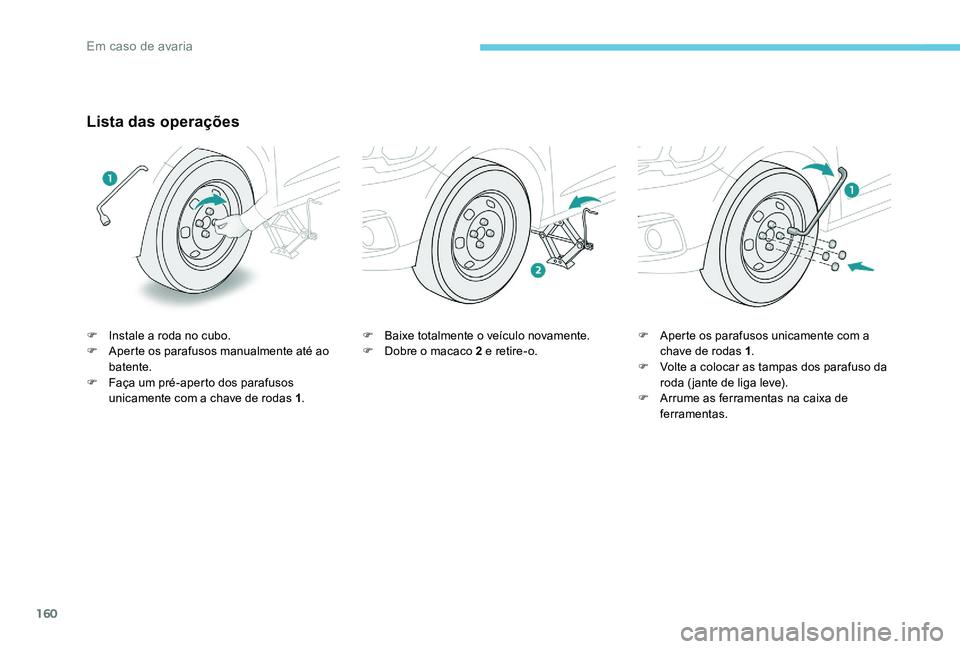

Lista das operações
F Instale a roda no cubo.
F A perte os parafusos manualmente até ao
batente.
F

F
aça um pré-aperto dos parafusos
unicamente com a chave de rodas 1 .F
B aixe totalmente o veículo novamente.
F D obre o macaco 2 e retire-o.F
A perte os parafusos unicamente com a
chave de rodas 1 .
F

V
olte a colocar as tampas dos parafuso da
roda ( jante de liga leve).
F

A
rrume as ferramentas na caixa de
ferramentas.
Em caso de avaria

161

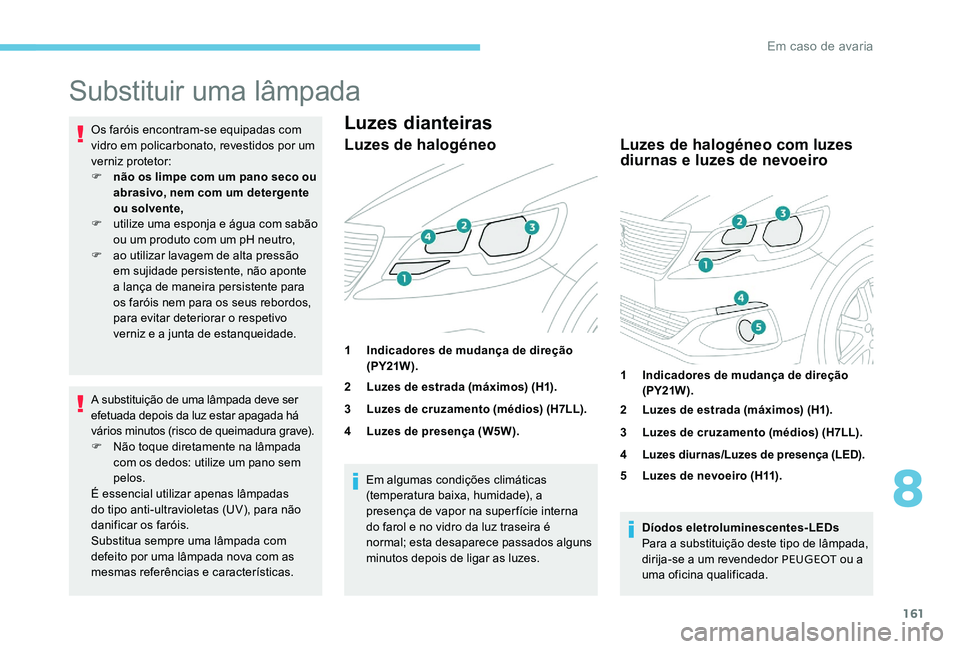

Substituir uma lâmpada
Os faróis encontram-se equipadas com
vidro em policarbonato, revestidos por um
verniz protetor:
F
n
ão os limpe com um pano seco ou
abrasivo, nem com um detergente
ou solvente,
F

u
tilize uma esponja e água com sabão
ou um produto com um pH neutro,
F

a
o utilizar lavagem de alta pressão
em sujidade persistente, não aponte
a lança de maneira persistente para
os faróis nem para os seus rebordos,
para evitar deteriorar o respetivo
verniz e a junta de estanqueidade.
A substituição de uma lâmpada deve ser
efetuada depois da luz estar apagada há
vários minutos (risco de queimadura grave).
F

N
ão toque diretamente na lâmpada
com os dedos: utilize um pano sem
pelos.
É essencial utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar os faróis.
Substitua sempre uma lâmpada com
defeito por uma lâmpada nova com as
mesmas referências e características. Em algumas condições climáticas
(temperatura baixa, humidade), a
presença de vapor na super fície interna
do farol e no vidro da luz traseira é
normal; esta desaparece passados alguns
minutos depois de ligar as luzes.Luzes dianteiras
Luzes de halogéneo
1 Indicadores de mudança de direção
(PY21W ).
2 Luzes de estrada (máximos) (H1).
3 Luzes de cruzamento (médios) (H7LL).
4 Luzes de presença (W5W).
Luzes de halogéneo com luzes
diurnas e luzes de nevoeiro
1 Indicadores de mudança de direção (PY21W ).
2 Luzes de estrada (máximos) (H1).
3 Luzes de cruzamento (médios) (H7LL).
4 Luzes diurnas/Luzes de presença (LED).
5 Luzes de nevoeiro (H11).
Díodos eletroluminescentes-LEDs
Para a substituição deste tipo de lâmpada,
dirija-se a um revendedor PEUGEOT ou a
uma oficina qualificada.
8
Em caso de avaria

162

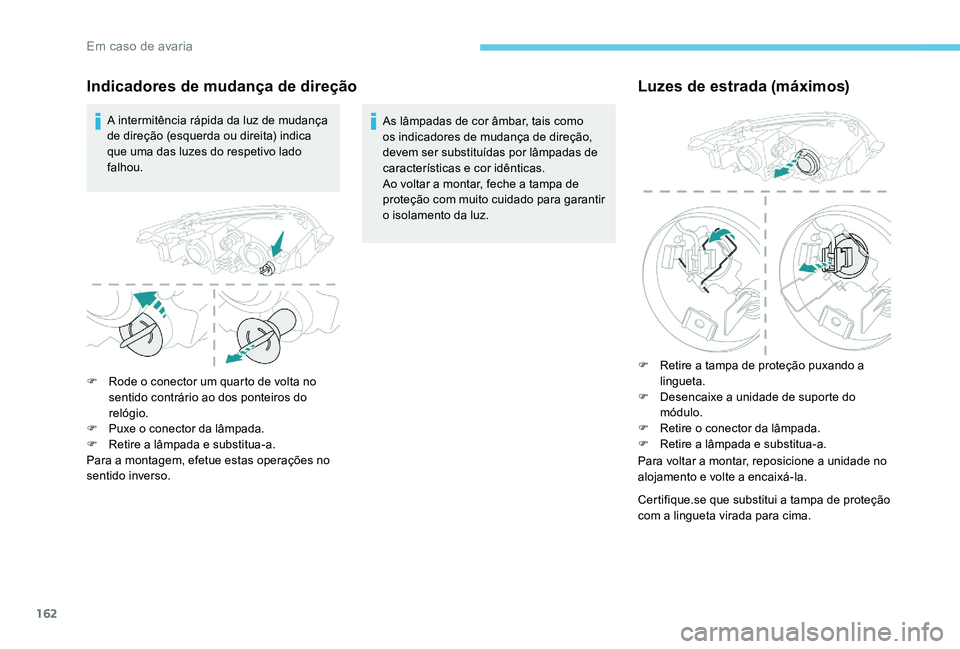

Indicadores de mudança de direção
A intermitência rápida da luz de mudança
de direção (esquerda ou direita) indica
que uma das luzes do respetivo lado
falhou.As lâmpadas de cor âmbar, tais como
os indicadores de mudança de direção,
devem ser substituídas por lâmpadas de
características e cor idênticas.
Ao voltar a montar, feche a tampa de
proteção com muito cuidado para garantir
o isolamento da luz.
F

R
ode o conector um quarto de volta no
sentido contrário ao dos ponteiros do
relógio.
F

P
uxe o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Para a montagem, efetue estas operações no
sentido inverso.
Luzes de estrada (máximos)
F Retire a tampa de proteção puxando a lingueta.
F

D
esencaixe a unidade de suporte do
módulo.
F

R
etire o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Para voltar a montar, reposicione a unidade no
alojamento e volte a encaixá-la.
Certifique.se que substitui a tampa de proteção
com a lingueta virada para cima.
Em caso de avaria

163

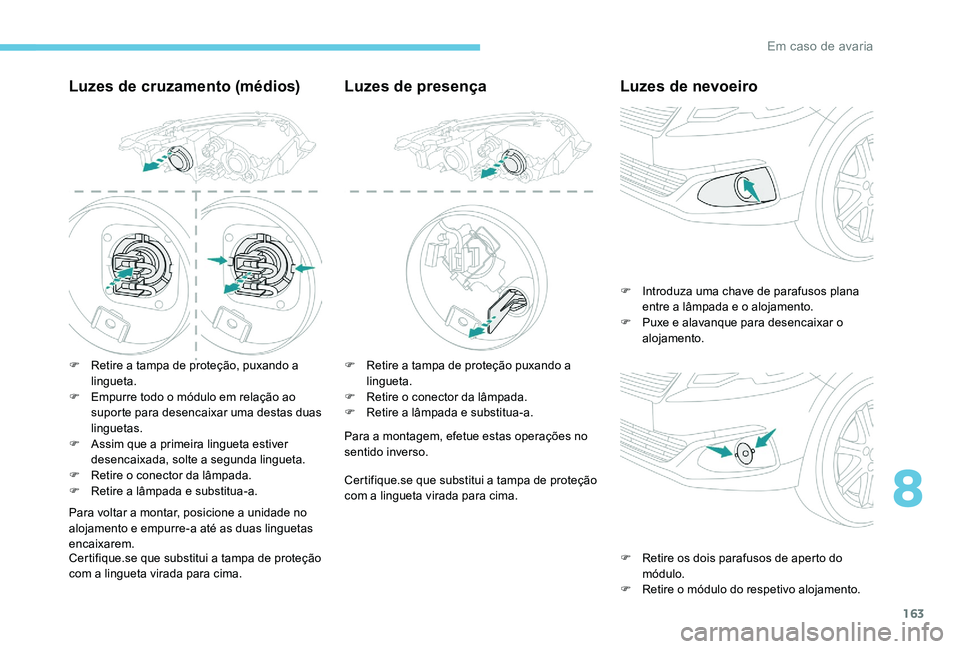

Luzes de cruzamento (médios)
F Retire a tampa de proteção, puxando a lingueta.
F

E
mpurre todo o módulo em relação ao
suporte para desencaixar uma destas duas
linguetas.
F

A
ssim que a primeira lingueta estiver
desencaixada, solte a segunda lingueta.
F

R
etire o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Para voltar a montar, posicione a unidade no
alojamento e empurre-a até as duas linguetas
encaixarem.
Certifique.se que substitui a tampa de proteção
com a lingueta virada para cima.
Luzes de presença
F Retire a tampa de proteção puxando a
lingueta.
F

R
etire o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Para a montagem, efetue estas operações no
sentido inverso.
Certifique.se que substitui a tampa de proteção
com a lingueta virada para cima.
Luzes de nevoeiro
F Introduza uma chave de parafusos plana entre a lâmpada e o alojamento.
F

P
uxe e alavanque para desencaixar o
alojamento.
F

R
etire os dois parafusos de aperto do
módulo.
F

R
etire o módulo do respetivo alojamento.
8
Em caso de avaria

164

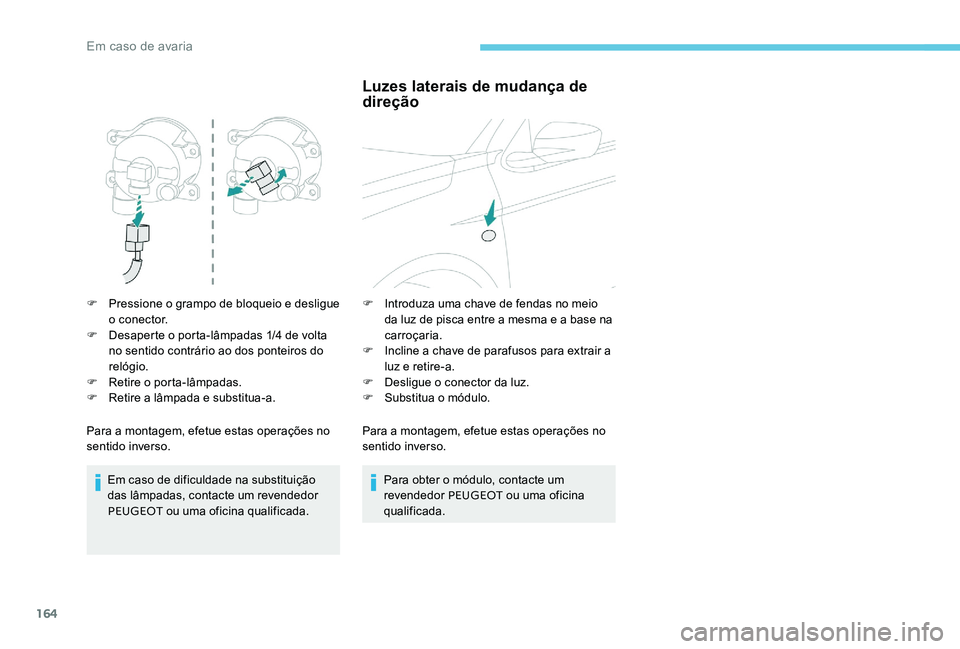

F Pressione o grampo de bloqueio e desligue o conector.
F

D
esaperte o porta-lâmpadas 1/4 de volta
no sentido contrário ao dos ponteiros do
relógio.
F

R
etire o porta-lâmpadas.
F

R
etire a lâmpada e substitua-a.
Para a montagem, efetue estas operações no
sentido inverso.
Em caso de dificuldade na substituição
das lâmpadas, contacte um revendedor
PEUGEOT ou uma oficina qualificada.
Luzes laterais de mudança de
direção
F Introduza uma chave de fendas no meio
da luz de pisca entre a mesma e a base na
carroçaria.
F

I
ncline a chave de parafusos para extrair a
luz e retire-a.
F

D
esligue o conector da luz.
F

S
ubstitua o módulo.
Para a montagem, efetue estas operações no
sentido inverso.
Para obter o módulo, contacte um
revendedor PEUGEOT ou uma oficina
qualificada.
Em caso de avaria

165

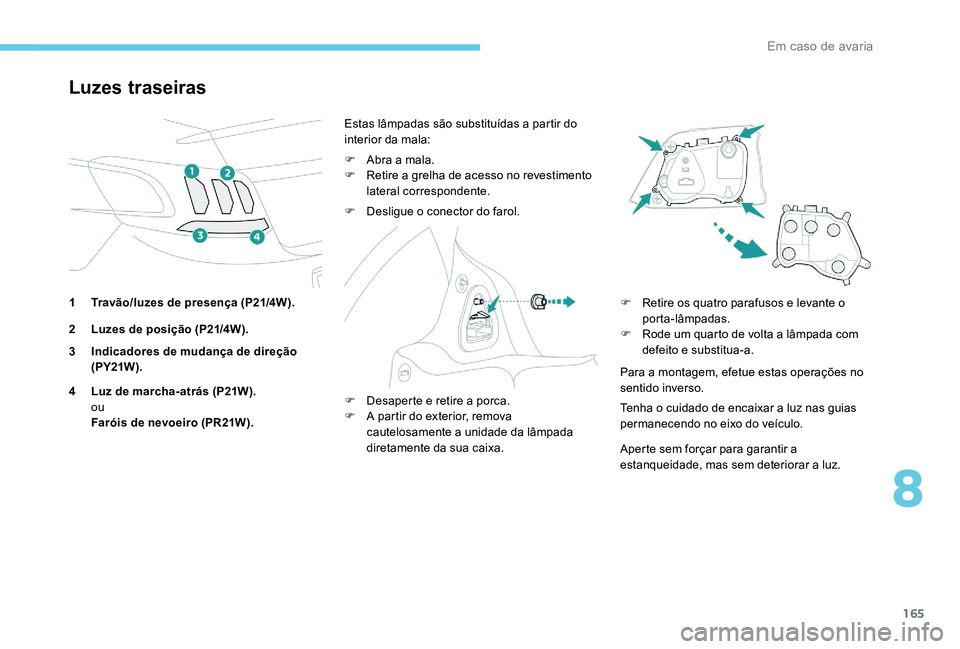

Luzes traseiras
1 Travão/luzes de presença (P21/4W).
2 Luzes de posição (P21/4W).
3 Indicadores de mudança de direção (PY21W ).
4 Luz de marcha-atrás (P21W). ou
Faróis de nevoeiro (PR21W). Estas lâmpadas são substituídas a partir do
interior da mala:
F

A
bra a mala.
F
R
etire a grelha de acesso no revestimento
lateral correspondente.
F
D
esligue o conector do farol.
F
D
esaperte e retire a porca.
F

A p
artir do exterior, remova
cautelosamente a unidade da lâmpada
diretamente da sua caixa. F
R etire os quatro parafusos e levante o
porta-lâmpadas.
F

R
ode um quarto de volta a lâmpada com
defeito e substitua-a.
Para a montagem, efetue estas operações no
sentido inverso.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.
Aperte sem forçar para garantir a
estanqueidade, mas sem deteriorar a luz.
8
Em caso de avaria

166

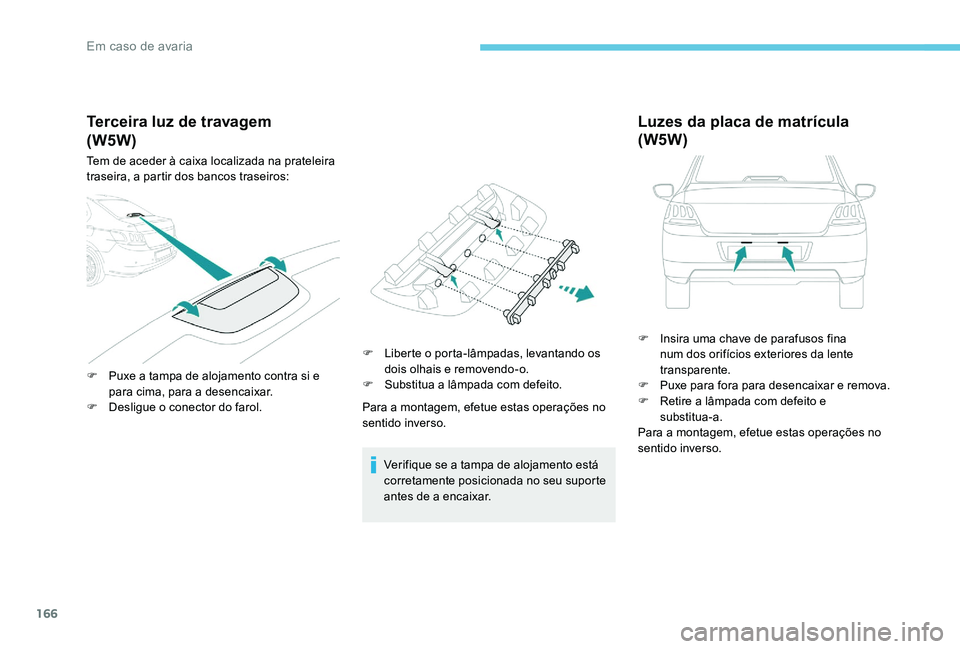

Terceira luz de travagem
Tem de aceder à caixa localizada na prateleira
traseira, a partir dos bancos traseiros:
F
P
uxe a tampa de alojamento contra si e
para cima, para a desencaixar.
F

D
esligue o conector do farol. F

L
iberte o porta-lâmpadas, levantando os
dois olhais e removendo-o.
F

S
ubstitua a lâmpada com defeito.
Para a montagem, efetue estas operações no
sentido inverso.
Verifique se a tampa de alojamento está
corretamente posicionada no seu suporte
antes de a encaixar.
Luzes da placa de matrícula
(W5W)
F Insira uma chave de parafusos fina num dos orifícios exteriores da lente
transparente.
F

P
uxe para fora para desencaixar e remova.
F

R
etire a lâmpada com defeito e
substitua-a.
Para a montagem, efetue estas operações no
sentido inverso.
(W5W)
Em caso de avaria

167

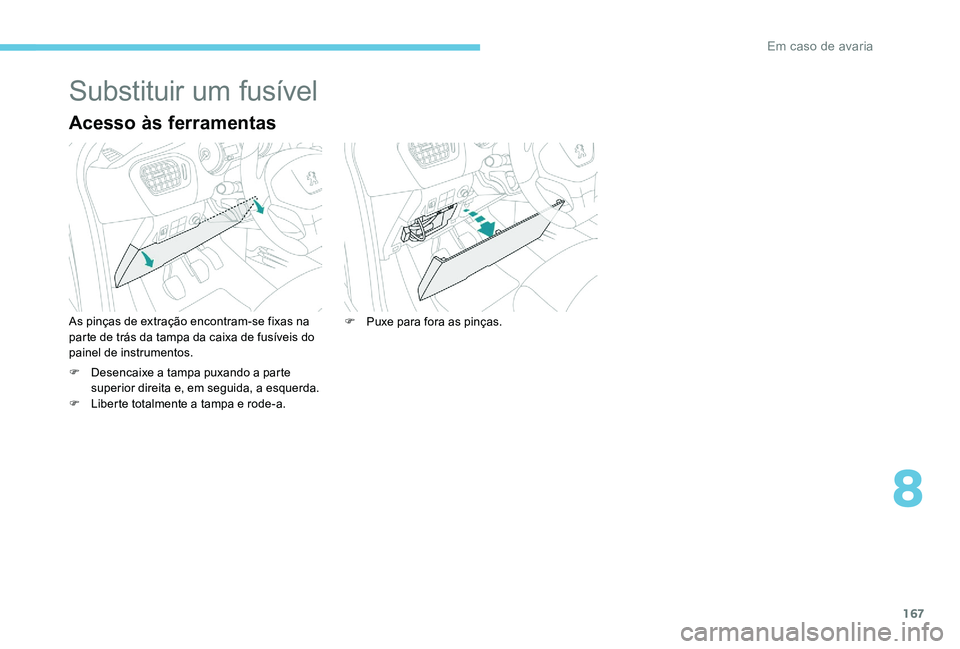

Substituir um fusível
Acesso às ferramentas
As pinças de extração encontram-se fixas na
parte de trás da tampa da caixa de fusíveis do
painel de instrumentos.
F
D
esencaixe a tampa puxando a parte
superior direita e, em seguida, a esquerda.
F

L
iberte totalmente a tampa e rode-a. F
P uxe para fora as pinças.
8
Em caso de avaria

168

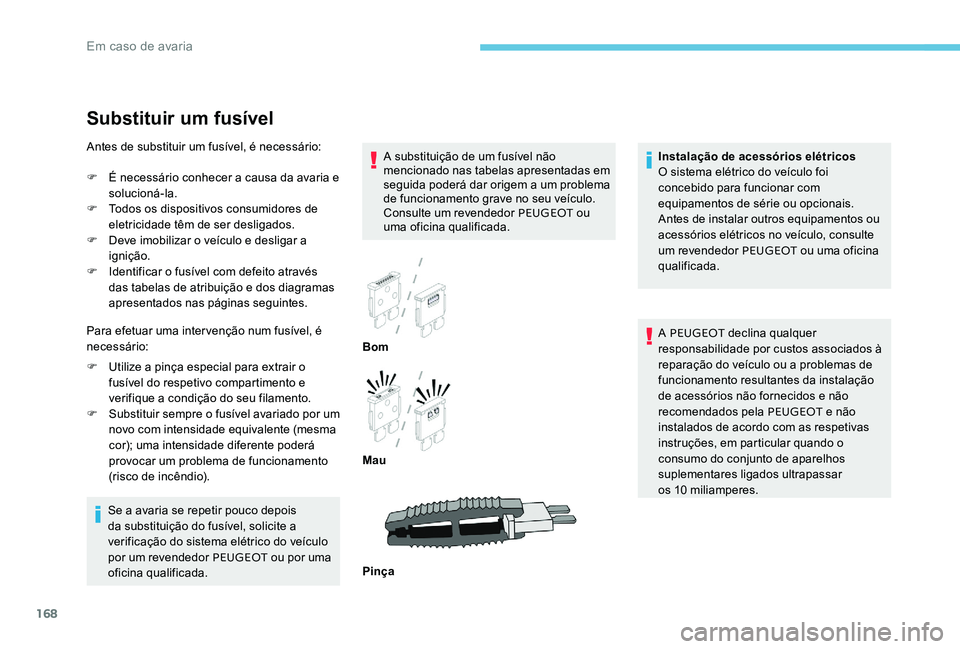

Substituir um fusível
A substituição de um fusível não
mencionado nas tabelas apresentadas em
seguida poderá dar origem a um problema
de funcionamento grave no seu veículo.
Consulte um revendedor PEUGEOT ou
uma oficina qualificada.
Se a avaria se repetir pouco depois
da substituição do fusível, solicite a
verificação do sistema elétrico do veículo
por um revendedor PEUGEOT ou por uma
oficina qualificada. Bom
Mau
Pinça
Antes de substituir um fusível, é necessário:
F

É n

ecessário conhecer a causa da avaria e
solucioná-la.
F

T

odos os dispositivos consumidores de
eletricidade têm de ser desligados.
F

D

eve imobilizar o veículo e desligar a
ignição.
F

I

dentificar o fusível com defeito através
das tabelas de atribuição e dos diagramas
apresentados nas páginas seguintes.
Para efetuar uma intervenção num fusível, é
necessário:
F

Ut

ilize a pinça especial para extrair o
fusível do respetivo compartimento e
verifique a condição do seu filamento.
F

S

ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio). Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, consulte
um revendedor PEUGEOT
ou uma oficina
qualificada.
A PEUGEOT declina qualquer
responsabilidade por custos associados à
reparação do veículo ou a problemas de
funcionamento resultantes da instalação
de acessórios não fornecidos e não
recomendados pela PEUGEOT e não
instalados de acordo com as respetivas
instruções, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar
os 10 miliamperes.
