159

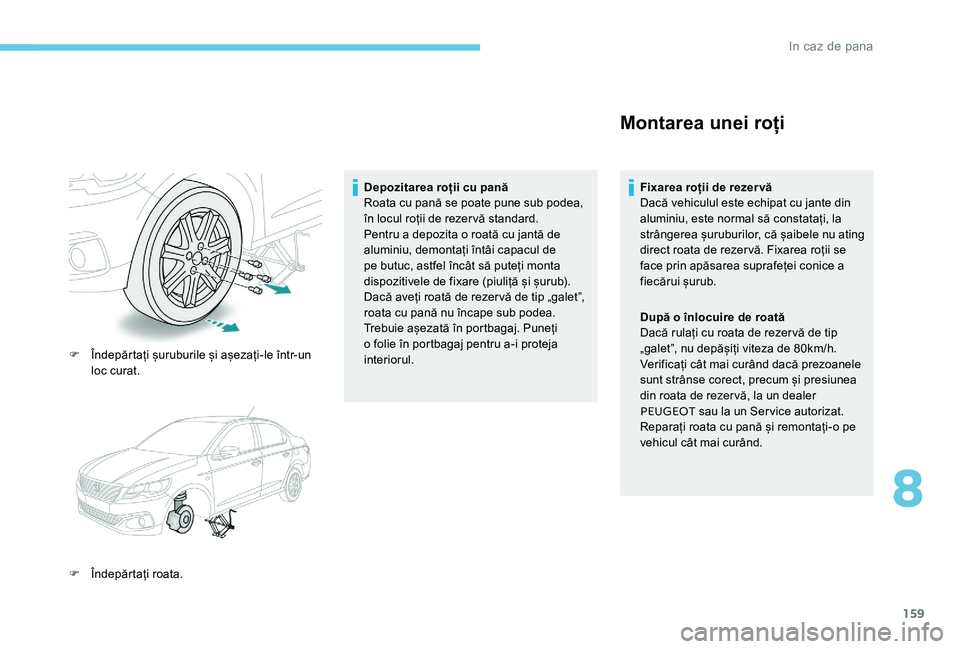

F Îndepărtați șuruburile și așezați-le într-un loc curat.
F

Î
ndepărtați roata. Depozitarea roții cu pană
Roata cu pană se poate pune sub podea,
în locul roții de rezervă standard.
Pentru a depozita o roată cu jantă de
aluminiu, demontați întâi capacul de
pe butuc, astfel încât să puteți monta
dispozitivele de fixare (piuliță și șurub).
Dacă aveți roată de rezervă de tip „galet”,
roata cu pană nu încape sub podea.
Trebuie așezată în portbagaj. Puneți
o folie în portbagaj pentru a-i proteja
interiorul.
Montarea unei roți
Fixarea roții de rezer vă
Dacă vehiculul este echipat cu jante din
aluminiu, este normal să constatați, la
strângerea șuruburilor, că șaibele nu ating
direct roata de rezervă. Fixarea roții se
face prin apăsarea suprafeței conice a
fiecărui șurub.
După o înlocuire de roată
Dacă rulați cu roata de rezervă de tip
„galet”, nu depășiți viteza de 80km/h.
Verificați cât mai curând dacă prezoanele
sunt strânse corect, precum și presiunea
din roata de rezervă, la un dealer
PEUGEOT
sau la un Service autorizat.
Reparați roata cu pană și remontați-o pe
vehicul cât mai curând.
8
I

160

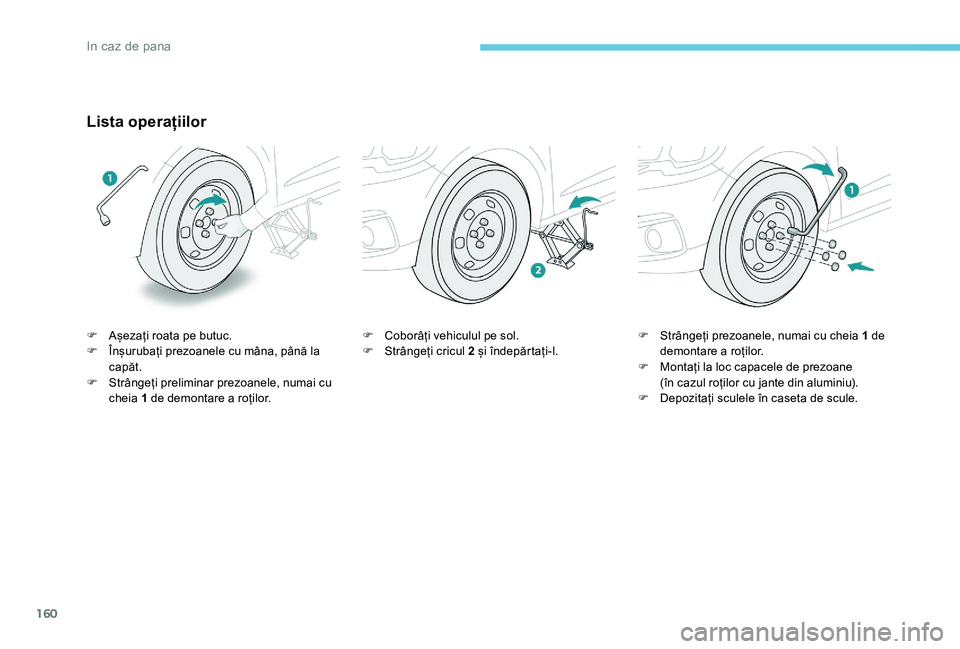

Lista operațiilor
F Așezați roata pe butuc.
F Î nșurubați prezoanele cu mâna, până la
capăt.
F

S
trângeți preliminar prezoanele, numai cu
cheia 1 de demontare a roților. F
C oborâți vehiculul pe sol.
F S trângeți cricul 2 și îndepărtați-l.F
S trângeți prezoanele, numai cu cheia 1 de
demontare a roților.
F

M
ontați la loc capacele de prezoane
(în cazul roților cu jante din aluminiu).
F

D
epozitați sculele în caseta de scule.
In caz de pana

161

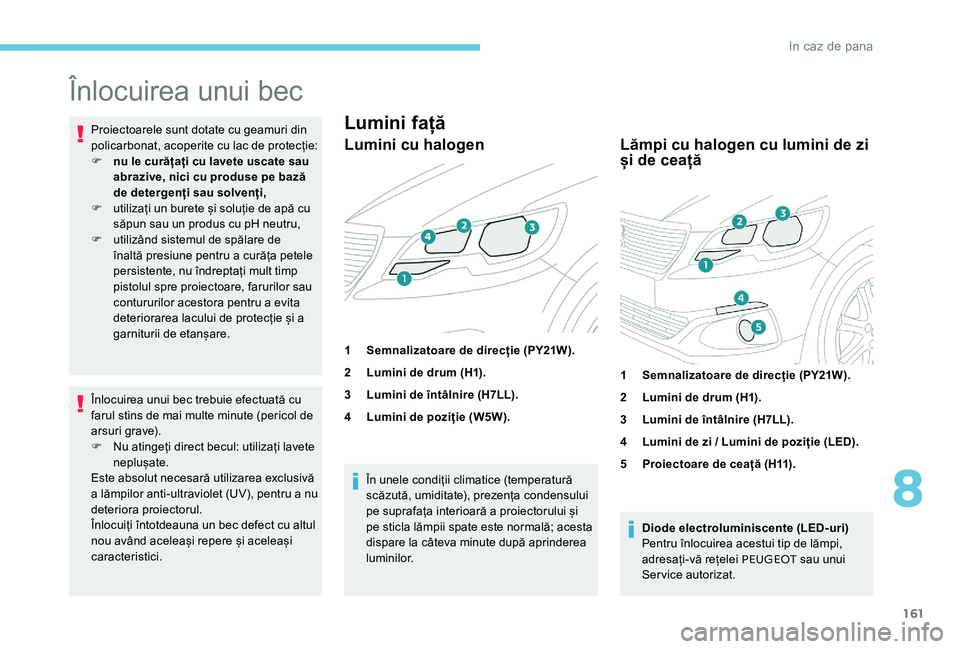

Înlocuirea unui bec
Proiectoarele sunt dotate cu geamuri din
policarbonat, acoperite cu lac de protecție:
F
n
u le curățați cu lavete uscate sau
abrazive, nici cu produse pe bază
de detergenți sau solvenți,
F

u
tilizați un burete și soluție de apă cu
săpun sau un produs cu pH neutru,
F

u
tilizând sistemul de spălare de
înaltă presiune pentru a curăța petele
persistente, nu îndreptați mult timp
pistolul spre proiectoare, farurilor sau
contururilor acestora pentru a evita
deteriorarea lacului de protecție și a
garniturii de etanșare.
Înlocuirea unui bec trebuie efectuată cu
farul stins de mai multe minute (pericol de
arsuri grave).
F

N
u atingeți direct becul: utilizați lavete
neplușate.
Este absolut necesară utilizarea exclusivă
a lămpilor anti-ultraviolet (UV), pentru a nu
deteriora proiectorul.
Înlocuiți întotdeauna un bec defect cu altul
nou având aceleași repere și aceleași
caracteristici. În unele condiții climatice (temperatură
scăzută, umiditate), prezența condensului
pe suprafața interioară a proiectorului și
pe sticla lămpii spate este normală; acesta
dispare la câteva minute după aprinderea
luminilor.Lumini față
Lumini cu halogen
1
Semnalizatoare de direcție (PY21W).
2 Lumini de drum (H1).
3 Lumini de întâlnire (H7LL).
4 Lumini de poziție (W5W).
Lămpi cu halogen cu lumini de zi
și de ceață
1Semnalizatoare de direcție (PY21W).
2 Lumini de drum (H1).
3 Lumini de întâlnire (H7LL).
4 Lumini de zi / Lumini de poziție (LED).
5 Proiectoare de ceață (H11).
Diode electroluminiscente (LED-uri)
Pentru înlocuirea acestui tip de lămpi,
adresați-vă rețelei PEUGEOT sau unui
Service autorizat.
8
In caz de pana

162

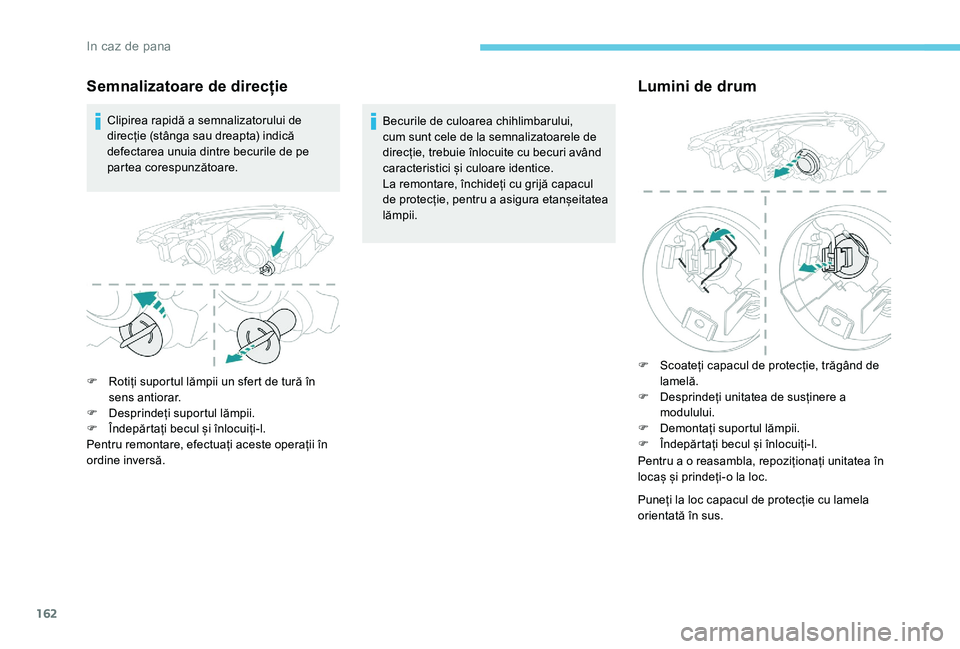

Semnalizatoare de direcție
Clipirea rapidă a semnalizatorului de
direcție (stânga sau dreapta) indică
defectarea unuia dintre becurile de pe
partea corespunzătoare.Becurile de culoarea chihlimbarului,
cum sunt cele de la semnalizatoarele de
direcție, trebuie înlocuite cu becuri având
caracteristici și culoare identice.
La remontare, închideți cu grijă capacul
de protecție, pentru a asigura etanșeitatea
lămpii.
F

R
otiți suportul lămpii un sfert de tură în
sens antiorar.
F

D
esprindeți suportul lămpii.
F

Î
ndepărtați becul și înlocuiți-l.
Pentru remontare, efectuați aceste operații în
ordine inversă.
Lumini de drum
F Scoateți capacul de protecție, trăgând de lamelă.
F

D
esprindeți unitatea de susținere a
modulului.
F

D
emontați suportul lămpii.
F

Î
ndepărtați becul și înlocuiți-l.
Pentru a o reasambla, repoziționați unitatea în
locaș și prindeți-o la loc.
Puneți la loc capacul de protecție cu lamela
orientată în sus.
In caz de pana

163

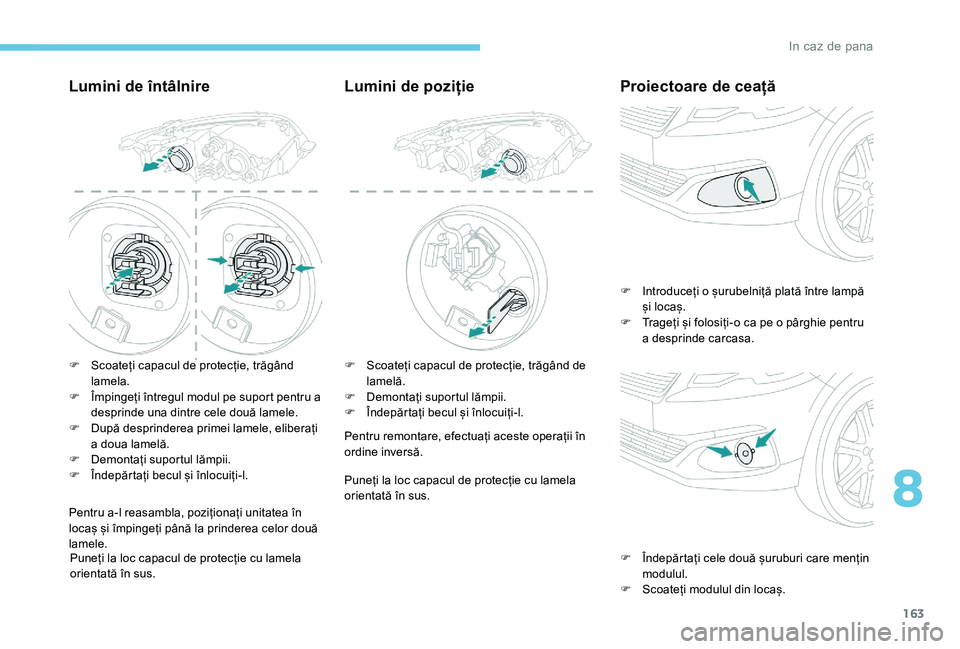

Lumini de întâlnire
F Scoateți capacul de protecție, trăgând lamela.
F

Î
mpingeți întregul modul pe suport pentru a
desprinde una dintre cele două lamele.
F

D
upă desprinderea primei lamele, eliberați
a doua lamelă.
F

D
emontați suportul lămpii.
F

Î
ndepărtați becul și înlocuiți-l.
Pentru a-l reasambla, poziționați unitatea în
locaș și împingeți până la prinderea celor două
lamele. Puneți la loc capacul de protecție cu lamela
orientată în sus.
Lumini de poziție
F Scoateți capacul de protecție, trăgând de
lamelă.
F

D
emontați suportul lămpii.
F

Î
ndepărtați becul și înlocuiți-l.
Pentru remontare, efectuați aceste operații în
ordine inversă.
Puneți la loc capacul de protecție cu lamela
orientată în sus.
Proiectoare de ceață
F Introduceți o șurubelniță plată între lampă și locaș.
F

T
rageți și folosiți-o ca pe o pârghie pentru
a desprinde carcasa.
F

Î
ndepărtați cele două șuruburi care mențin
modulul.
F

S
coateți modulul din locaș.
8
I

164

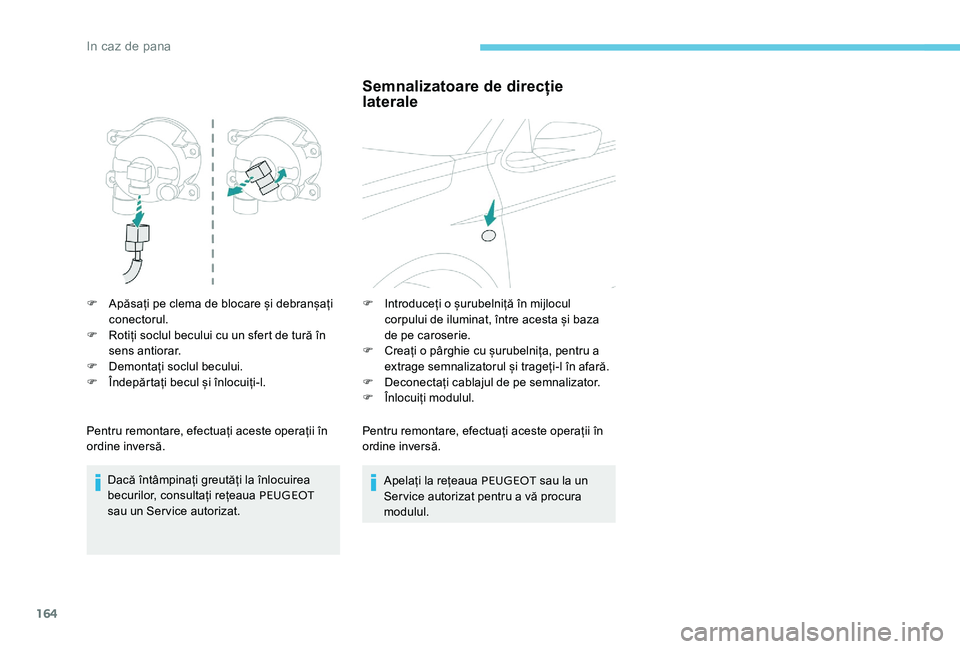

F Apăsați pe clema de blocare și debranșați conectorul.
F

R
otiți soclul becului cu un sfert de tură în
sens antiorar.
F

D
emontați soclul becului.
F

Î
ndepărtați becul și înlocuiți-l.
Pentru remontare, efectuați aceste operații în
ordine inversă. Dacă întâmpinați greutăți la înlocuirea
becurilor, consultați rețeaua PEUGEOT
sau un Service autorizat.
Semnalizatoare de direcție
laterale
F Introduceți o șurubelniță în mijlocul corpului de iluminat, între acesta și baza
de pe caroserie.
F

C
reați o pârghie cu șurubelnița, pentru a
extrage semnalizatorul și trageți-l în afară.
F

D
econectați cablajul de pe semnalizator.
F

Î
nlocuiți modulul.
Pentru remontare, efectuați aceste operații în
ordine inversă.
Apelați la rețeaua PEUGEOT sau la un
Service autorizat pentru a vă procura
modulul.
In caz de pana

165

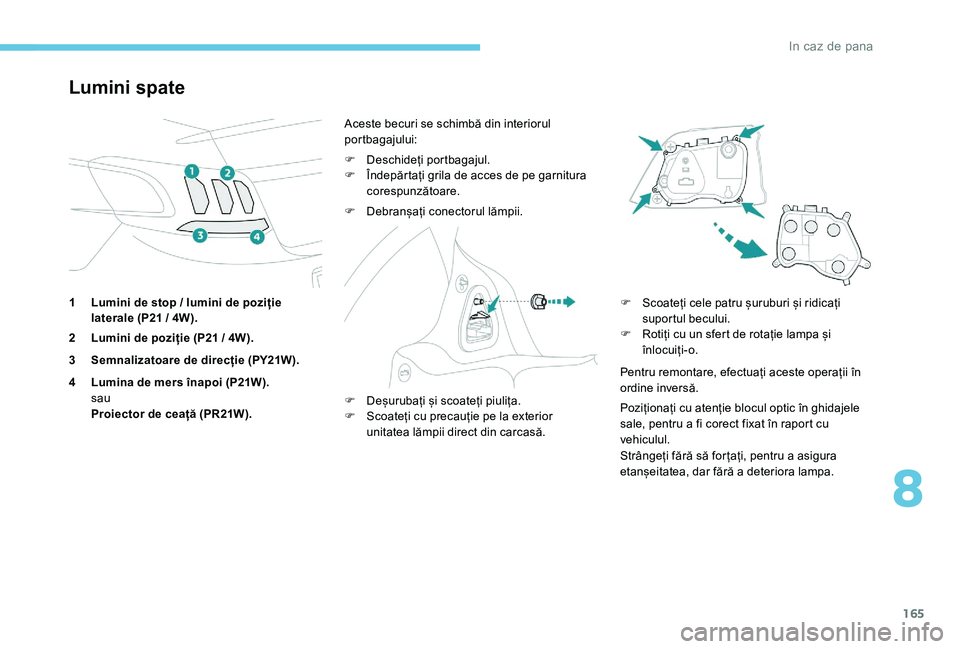

Lumini spate
1Lumini de stop / lumini de poziție
laterale (P21 / 4W).
2 Lumini de poziție (P21 / 4W).
3 Semnalizatoare de direcție (PY21W).
4 Lumina de mers înapoi (P21W).
sau
Proiector de ceață (PR21W). Aceste becuri se schimbă din interiorul
portbagajului:
F

D
eschideți portbagajul.
F
Î
ndepărtați grila de acces de pe garnitura
corespunzătoare.
F
D
ebranșați conectorul lămpii.
F
D
eșurubați și scoateți piulița.
F

S
coateți cu precauție pe la exterior
unitatea lămpii direct din carcasă. F
S coateți cele patru șuruburi și ridicați
suportul becului.
F

R
otiți cu un sfert de rotație lampa și
înlocuiți-o.
Pentru remontare, efectuați aceste operații în
ordine inversă.
Poziționați cu atenție blocul optic în ghidajele
sale, pentru a fi corect fixat în raport cu
vehiculul.
Strângeți fără să for țați, pentru a asigura
etanșeitatea, dar fără a deteriora lampa.
8
In caz de pana

166

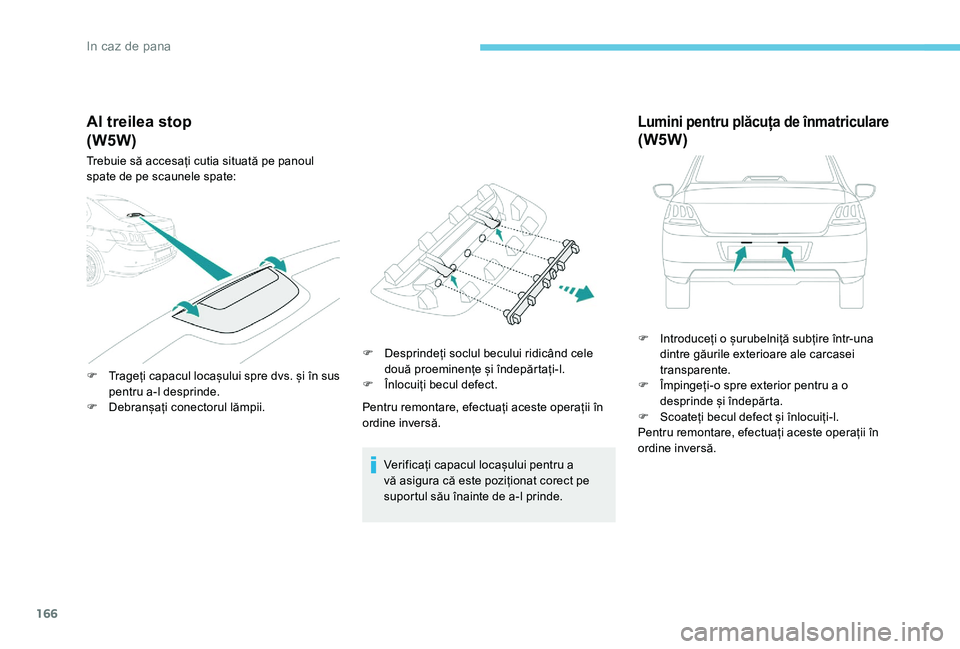

Al treilea stop
Trebuie să accesați cutia situată pe panoul
spate de pe scaunele spate:
F
T
rageți capacul locașului spre dvs. și în sus
pentru a-l desprinde.
F

D
ebranșați conectorul lămpii. F

D
esprindeți soclul becului ridicând cele
două proeminențe și îndepărtați-l.
F

Î
nlocuiți becul defect.
Pentru remontare, efectuați aceste operații în
ordine inversă.
Verificați capacul locașului pentru a
vă asigura că este poziționat corect pe
suportul său înainte de a-l prinde.
Lumini pentru plăcuța de înmatriculare
(W5W)
F Introduceți o șurubelniță subțire într-una dintre găurile exterioare ale carcasei
transparente.
F

Î
mpingeți-o spre exterior pentru a o
desprinde și îndepărta.
F

S
coateți becul defect și înlocuiți-l.
Pentru remontare, efectuați aceste operații în
ordine inversă.
(W5W)
I

167

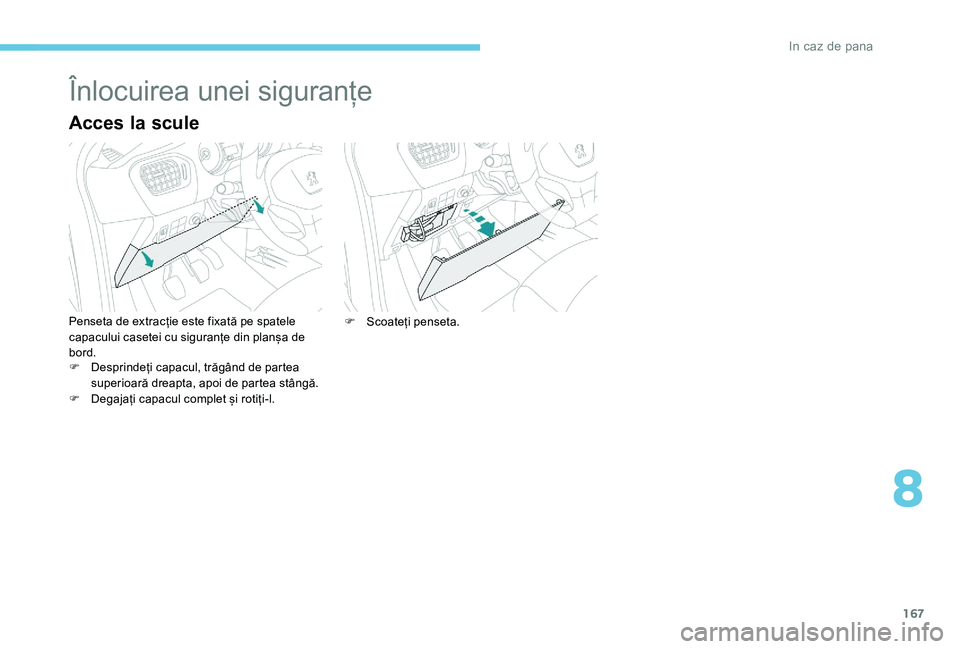

Înlocuirea unei siguranțe
Acces la scule
Penseta de extracție este fixată pe spatele
capacului casetei cu siguranțe din planșa de
bord.
F
D
esprindeți capacul, trăgând de partea
superioară dreapta, apoi de partea stângă.
F

D
egajați capacul complet și rotiți-l. F
S coateți penseta.
8
I

168

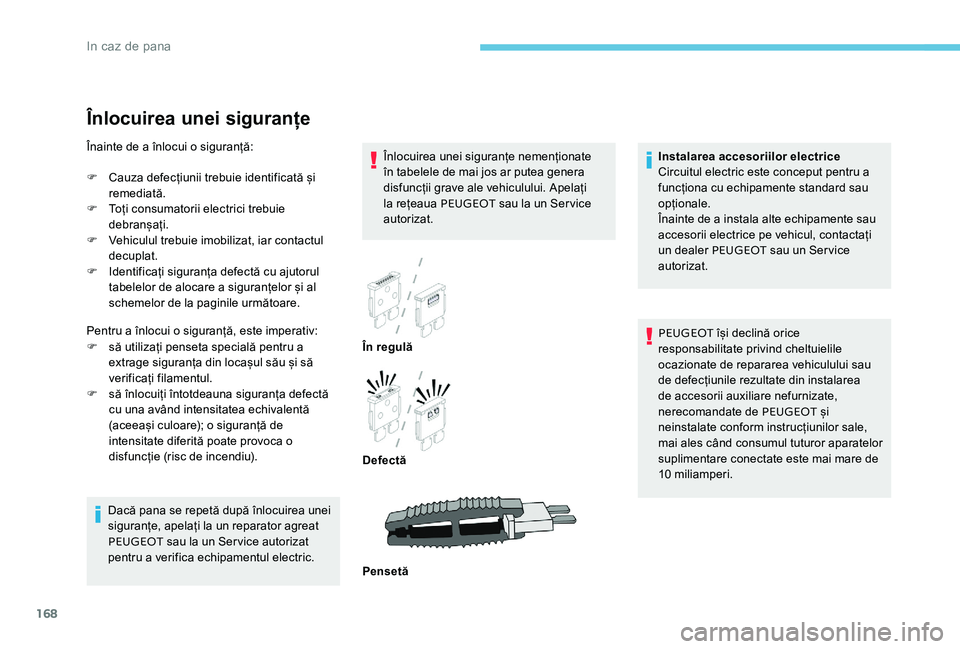

Înlocuirea unei siguranțe
Înlocuirea unei siguranțe nemenționate
în tabelele de mai jos ar putea genera
disfuncții grave ale vehiculului. Apelați
la rețeaua PEUGEOT sau la un Service
autorizat.
Dacă pana se repetă după înlocuirea unei
siguranțe, apelați la un reparator agreat
PEUGEOT sau la un Service autorizat
pentru a verifica echipamentul electric. În regulă
Defectă
Pensetă
Înainte de a înlocui o siguranță:
F

C

auza defecțiunii trebuie identificată și
remediată.
F

T

oți consumatorii electrici trebuie
debranșați.
F

V

ehiculul trebuie imobilizat, iar contactul
decuplat.
F

I

dentificați siguranța defectă cu ajutorul
tabelelor de alocare a siguranțelor și al
schemelor de la paginile următoare.
Pentru a înlocui o siguranță, este imperativ:
F

s

ă utilizați penseta specială pentru a
extrage siguranța din locașul său și să
verificați filamentul.
F

s

ă înlocuiți întotdeauna siguranța defectă
cu una având intensitatea echivalentă
(aceeași culoare); o siguranță de
intensitate diferită poate provoca o
disfuncție (risc de incendiu). Instalarea accesoriilor electrice
Circuitul electric este conceput pentru a
funcționa cu echipamente standard sau
opționale.
Înainte de a instala alte echipamente sau
accesorii electrice pe vehicul, contactați
un dealer PEUGEOT
sau un Service
autorizat.
PEUGEOT își declină orice
responsabilitate privind cheltuielile
ocazionate de repararea vehiculului sau
de defecțiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de PEUGEOT și
neinstalate conform instrucțiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare de
10 miliamperi.
