Peugeot 307 Break 2003.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2003.5, Model line: 307 Break, Model: Peugeot 307 Break 2003.5Pages: 195, PDF Size: 2.65 MB
Page 1 of 195
RZUT OKA NA WASZEGO PEUGEOT 307
Strony

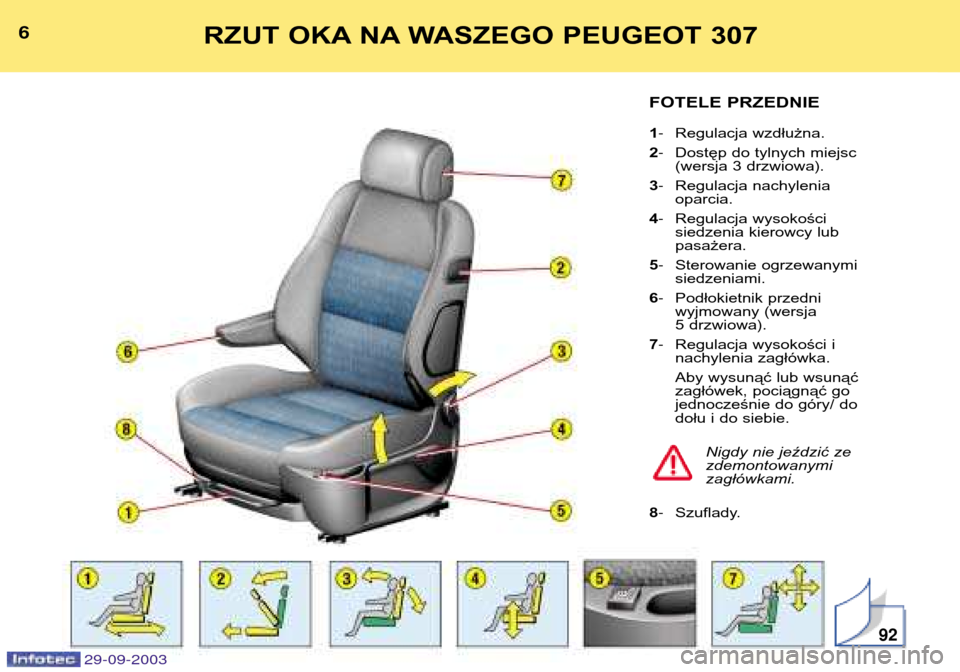

Siedzenia przednie i tylne 92 - 101
Przełączniki przy kierownicy 110 - 116
Zestaw wskaźników 28 - 29
Ogrzewanie, klimatyzacja 84 - 91
Lusterka 118 - 119
Strony
Sprawdzenia 143 - 151
Otwieranie 106 - 109
Klapka wlewu paliwa 109
Wymiana żarówki 158 - 160
Wymiana koła 152 - 157
Poszczególne modele mogą posiadać jedynie część opisanego wyposażenia w zależności od poziomu wykończenia
i wymagań związanych z krajem przeznaczenia.
Kombi: model dostępny w zależności od kraju.
Page 2 of 195
RZUT OKA NA WASZEGO PEUGEOT 307
Page 3 of 195
RZUT OKA NA WASZEGO PEUGEOT 307

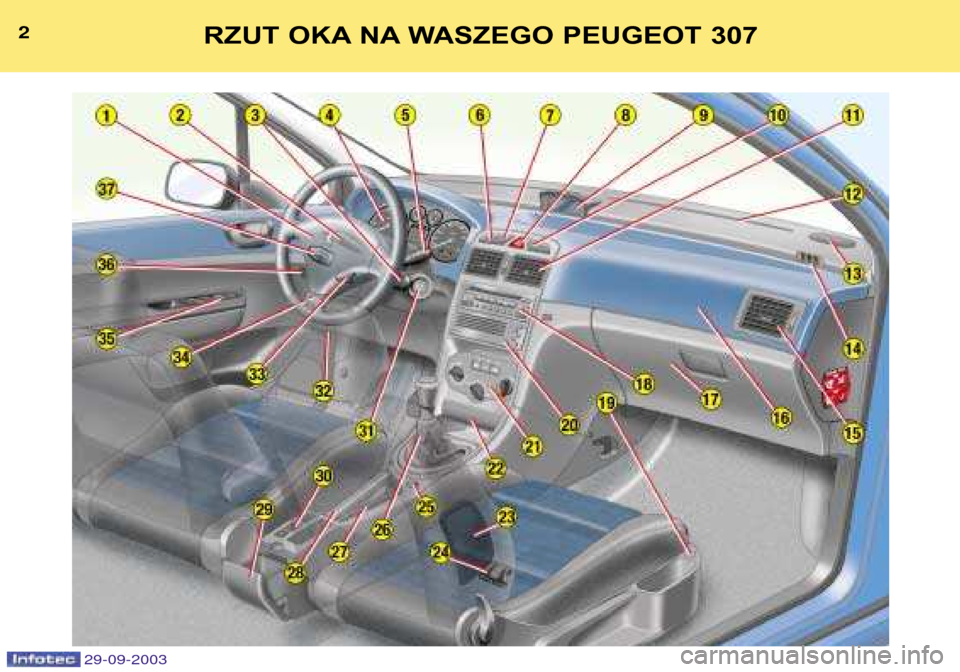

1 - Poduszka powietrzna
kierowcy.
Sygnał dźwiękowy.
2 - Przełączniki oświetlenia,
kierunkowskazy.
3 - Sterowanie
radioodtwarzaczem przy
kierownicy.
4 - Zestaw wskaźników.
5 - Sterowanie wycieraczkami /
spryskiwaczem /
komputerem pokładowym.
6 - Przycisk alarmu.
7 - Przycisk centralnegozamka.
8 - Przycisk świateł awaryjnych.
9 - Wyświetlacz wielofunkcyjny.
10 - Przycisk systemu
dynamicznej kontroli
stabilności (ESP/ASR).
11 - Nawiewy środkowe /
ogrzewania / wentylacji i
regulacja wydatku powietrza.
12 - Dysze odmrażania przedniej
szyby.
13 - Głośnik wysokotonowy. 14 -
Dysza odmrażania szybydrzwi.
15 - Nawiew boczny ogrzewania /
wentylacji i regulacja wydat-
ku powietrza.
16 - Poduszka powietrznapasażera.
17 - Schowek.
18 - Radioodtwarzacz RB3, RD3
lub radiotelefon RT3.
19 - Sterowanie ogrzewanymisiedzeniami.
20 - Zmieniarka CD.
21 - Przełącznik ogrzewanie / klimatyzacja.
22 - Popielniczka przednia.
23 - Boczne poduszki powietrzne.
24 - Dysza nawiewu ogrzewania
na nogi pasażerów
siedzących z tyłu.
25 - Złącze dodatkowe 12V.
26 - Dźwignia zmiany biegów.
27 - Uchwyt na puszki.
28 - Hamulec postojowy. 29 -
Pojemnik na śmieci.
30 - Miejsce na monety.
Wyłącznik poduszki
powietrznej pasażera*.
31 - Blokada kierownicy i stacyjka.
32 - Dźwignia otwierania
pokrywy silnika.
33 - Regulacja kierownicy.
34 - Skrzynka bezpieczników.
35 - Elektryczne sterowanie lusterkami.
Przełączniki podnośników szyb.
Przełącznik wyłączania
tylnych podnośników szyb.
36 - Regulacja wysokości
strumienia światła
reflektorów.
37 - Przełącznik regulatora
prędkości / ogranicznikaprędkości**.
* W zależności od kraju przeznaczenia.
** Dostępne w ciągu roku, zależnie od silnika.
Page 4 of 195
RZUT OKA NA WASZEGO PEUGEOT 307
KLUCZE
Klucze umożliwiają niezależne
operowanie zamkiem drzwi
przednich, korka wlewu paliwa,
schowka, a także umożliwiają
wyłączenie poduszki powietrznej
pasażera i włączenie zapłonu.
Centralny zamek
Umożliwia poprzez drzwi kierow-
cy, zablokowanie zwykłe i przy
pomocy super zamka oraz
odblokowanie, drzwi, pokrywy
bagażnika oraz złożenie lusterekzewnętrznych.
Jeśli jedne z drzwi lub bagażnik
są otwarte, zamek centralny nie
zadziała; kierowca zostaje o
tym poinformowany sygnałem
dźwiękowym podczas zamykania
(blokowania) drzwi za pomocąpilota.
Pilot zdalnego sterowania ofe-
ruje możliwość sterowania
tymi samymi funkcjami naodległość.
lot zdalnego sterowania
Blokowanie
Wciśnięcie przycisku Apozwala
zablokować pojazd.
Czynność ta sygnalizaowana
jest poprzez zapalenie się kie-
runkowskazów na ok. 2 sekundy.
Uwaga : wciśnięcie na dłużej
przycisku Aumożliwia, oprócz
zablokowania, również automa-
tyczne zamknięcie szyb oraz
otwieranego dachu.
Pojazd wyposażony w super zamek
Włączenie super zamkapowoduje całkowite zablo-
kowanie zamków i klamek
drzwi od wewnątrz i od
zewnątrz.
Wciśnięcie przycisku Apozwala
zablokować pojazd.
Czynność ta sygnalizaowana
jest poprzez zapalenie się kie-
runkowskazów na ok. 2 sekundy.
Uwaga : długie wciśnięcie przy-
cisku Aumożliwia automatyczne
zamknięcie szyb i otwieranego dachu.
Drugie wciśnięcie przycisku A
w ciągu 5 następnych sekund,
powoduje zwykłe zablokowaniedrzwi.
Jest to sygnalizowane przez
zapalenie się kierunkowskazów
na czas około 2 sekund.
Odblokowanie
Wciśnięcie przycisku Bumożliwia
odblokowanie pojazdu.
Czynność sygnalizo-
wana jest poprzez
szybkie miganie kierun-
kowskazów.
Uwaga : Jeżeli zabloko-
wany samochód został
przez nieuwagę odblokowany, ale
przez 30 sekund drzwi nie zostały
otwarte, pojazd zablokuje się auto-matycznie.
URUCHOMIENIE
Pozycja STOP :
stacyjka wyłączona zapłon wyłączo-
ny.
1 położenie, pozycja Osprzęt :
stacyjka jest wyłączona, ale
osprzęt może działać.
2 położenie, pozycja Dzialanie :
stacyjka włączona.
Położenie Uruchomienie :
rozrusznik działa.
