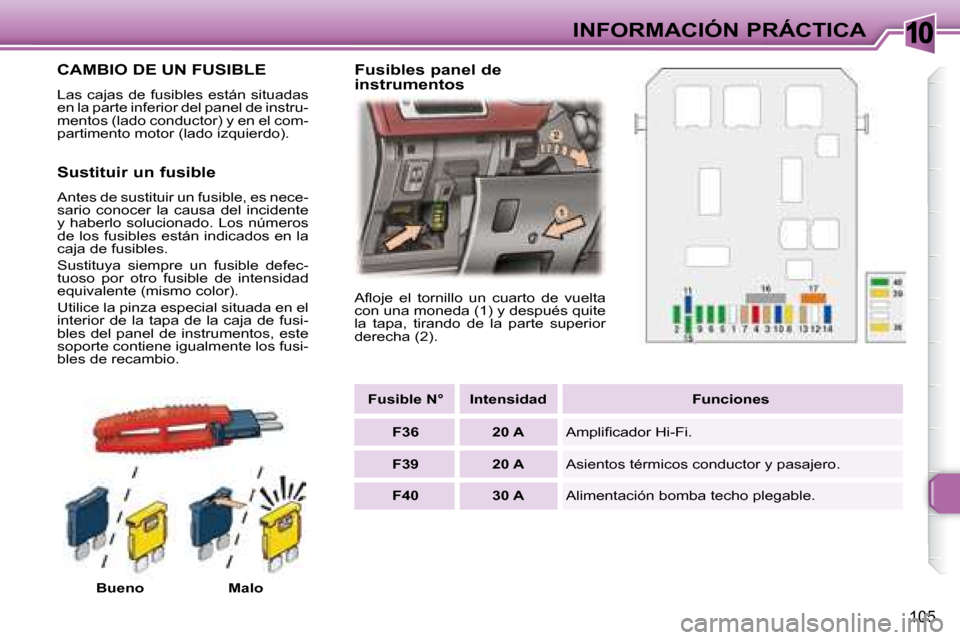

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Bueno Malo A l o j e e l t o r n i l l o u n c u a r t o d e v u e l t a
con una moneda (1) y después quite
la tapa, tirando de la parte superior
derecha (2).
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en el
interior de la tapa de la caja de fusi-
bles del panel de instrumentos, este
soporte contiene igualmente los fusi-
bles de recambio. Fusibles panel de
instrumentos
Fusible N° Intensidad Funciones
F36 20 A A m p l i i c a d o r H i - F i .
F39 20 A Asientos térmicos conductor y pasajero.
F40 30 A Alimentación bomba techo plegable.
Page 122 of 184
10
105
INFORMACIÓN PRÁCTICA
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Bueno Malo A l o j e e l t o r n i l l o u n c u a r t o d e v u e l t a
con una moneda (1) y después quite
la tapa, tirando de la parte superior
derecha (2).
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en el
interior de la tapa de la caja de fusi-
bles del panel de instrumentos, este
soporte contiene igualmente los fusi-
bles de recambio. Fusibles panel de
instrumentos
Fusible N° Intensidad Funciones
F36 20 A A m p l i i c a d o r H i - F i .
F39 20 A Asientos térmicos conductor y pasajero.
F40 30 A Alimentación bomba techo plegable.
Page 123 of 184
10
106
INFORMACIÓN PRÁCTICA

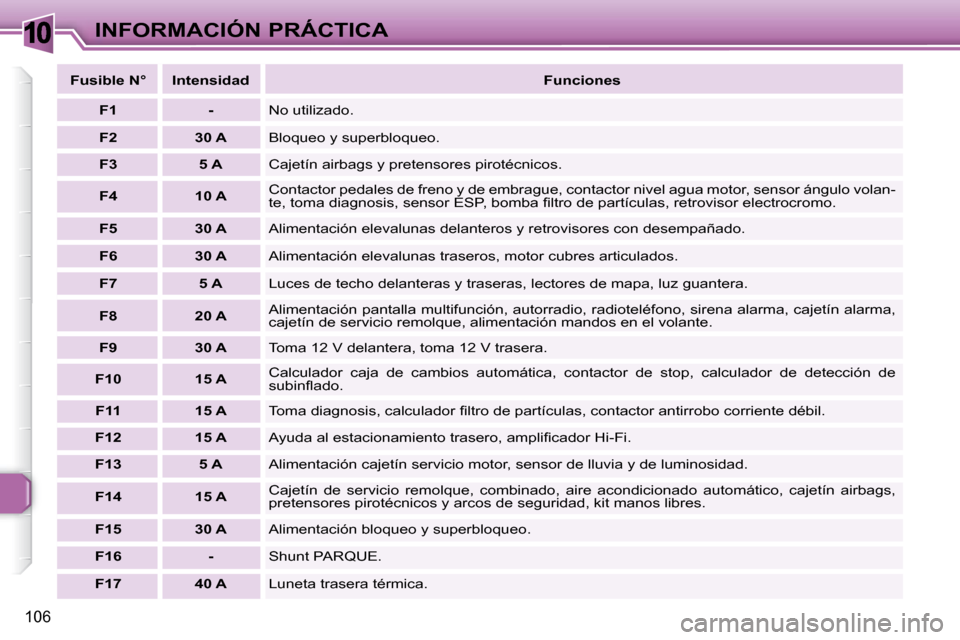

Fusible N° Intensidad
Funciones
F1 - No utilizado.
F2 30 A Bloqueo y superbloqueo.
F3 5 A Cajetín airbags y pretensores pirotécnicos.
F4 10 A Contactor pedales de freno y de embrague, contactor nivel agu
a motor, sensor ángulo volan-
t e , t o m a d i a g n o s i s , s e n s o r E S P , b o m b a i l t r o d e p a r t í c u l a s , r e t r o v i s o r e l e c t r o c r o m o .
F5 30 A Alimentación elevalunas delanteros y retrovisores con desempañad o.
F6 30 A Alimentación elevalunas traseros, motor cubres articulados.
F7 5 A Luces de techo delanteras y traseras, lectores de mapa, luz gua ntera.
F8 20 A Alimentación pantalla multifunción, autorradio, radioteléf
ono, sirena alarma, cajetín alarma,
cajetín de servicio remolque, alimentación mandos en el volante .
F9 30 A Toma 12 V delantera, toma 12 V trasera.
F10 15 A Calculador caja de cambios automática, contactor de stop, calcul
ador de detección de
s u b i n l a d o .
F11 15 A T o m a d i a g n o s i s , c a l c u l a d o r i l t r o d e p a r t í c u l a s , c o n t a c t o r a n t i r r o b o c o r r i e n t e d é b i l .
F12 15 A A y u d a a l e s t a c i o n a m i e n t o t r a s e r o , a m p l i i c a d o r H i - F i .
F13 5 A Alimentación cajetín servicio motor, sensor de lluvia y de lum inosidad.
F14 15 A Cajetín de servicio remolque, combinado, aire acondicionado a
utomático, cajetín airbags,
pretensores pirotécnicos y arcos de seguridad, kit manos libres.
F15 30 A Alimentación bloqueo y superbloqueo.
F16 - Shunt PARQUE.
F17 40 A Luneta trasera térmica.
Page 124 of 184
10
107
INFORMACIÓN PRÁCTICA

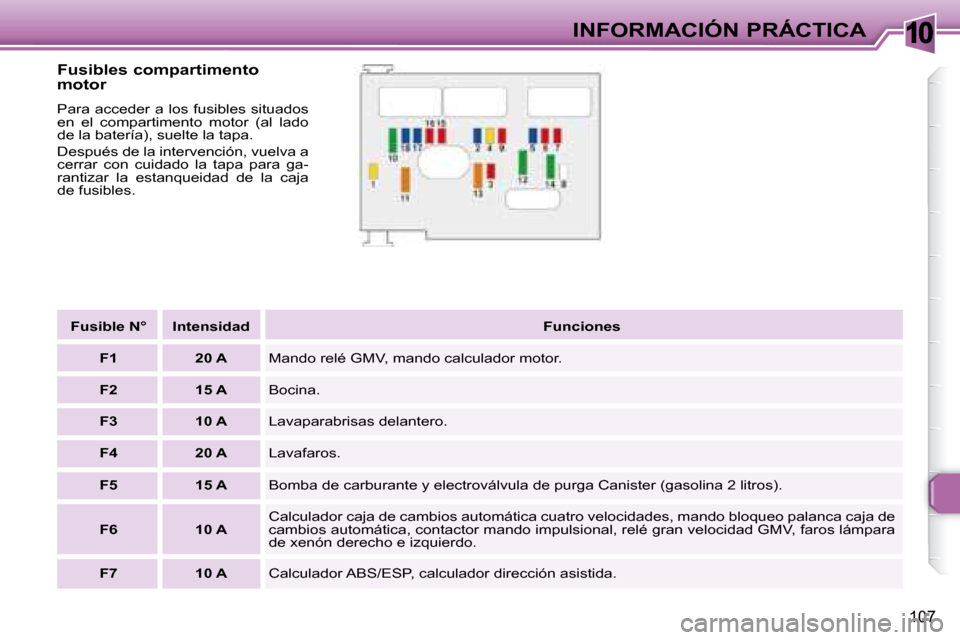

Fusibles compartimento
motor
Para acceder a los fusibles situados
en el compartimento motor (al lado
de la batería), suelte la tapa.
Después de la intervención, vuelva a
cerrar con cuidado la tapa para ga-
rantizar la estanqueidad de la caja
de fusibles.
Fusible N° Intensidad
Funciones
F1 20 A Mando relé GMV, mando calculador motor.
F2 15 A Bocina.
F3 10 A Lavaparabrisas delantero.
F4 20 A Lavafaros.
F5 15 A Bomba de carburante y electroválvula de purga Canister (gasolin a 2 litros).
F6 10 A Calculador caja de cambios automática cuatro velocidades, mando
bloqueo palanca caja de
cambios automática, contactor mando impulsional, relé gran velocid ad GMV, faros lámpara
de xenón derecho e izquierdo.
F7 10 A Calculador ABS/ESP, calculador dirección asistida.
Page 125 of 184
10
108
INFORMACIÓN PRÁCTICA

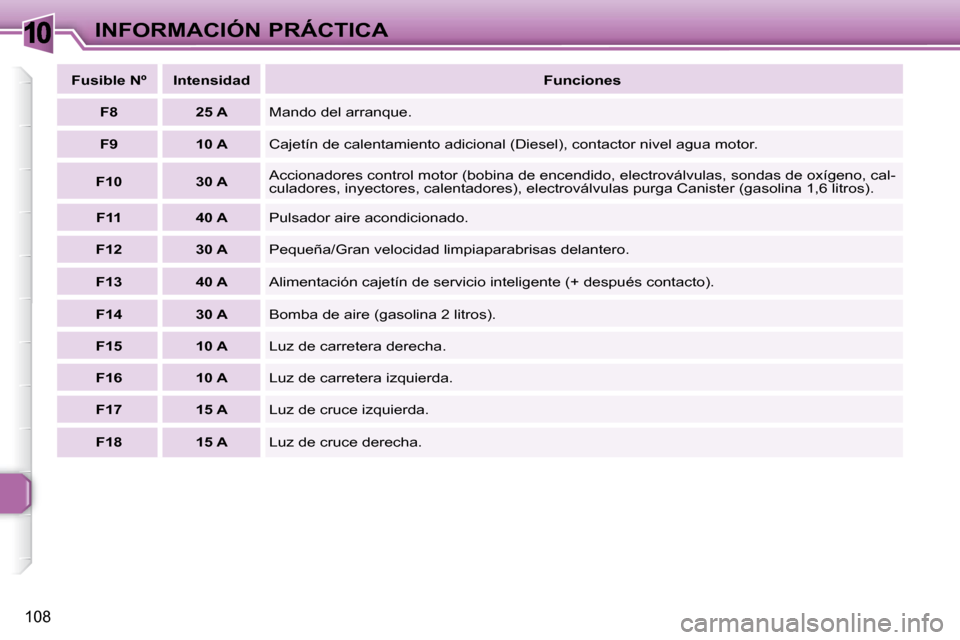

Fusible Nº Intensidad
Funciones
F8 25 A Mando del arranque.
F9 10 A Cajetín de calentamiento adicional (Diesel), contactor ni vel agua motor.
F10 30 A Accionadores control motor (bobina de encendido, electroválvulas,
sondas de oxígeno, cal-
culadores, inyectores, calentadores), electroválvulas purga Canister (g asolina 1,6 litros).
F11 40 A Pulsador aire acondicionado.
F12 30 A Pequeña/Gran velocidad limpiaparabrisas delantero.
F13 40 A Alimentación cajetín de servicio inteligente (+ después conta cto).
F14 30 A Bomba de aire (gasolina 2 litros).
F15 10 A Luz de carretera derecha.
F16 10 A Luz de carretera izquierda.
F17 15 A Luz de cruce izquierda.
F18 15 A Luz de cruce derecha.
Page 126 of 184
10
!
109
INFORMACIÓN PRÁCTICA
Fusible N° Intensidad
Funciones

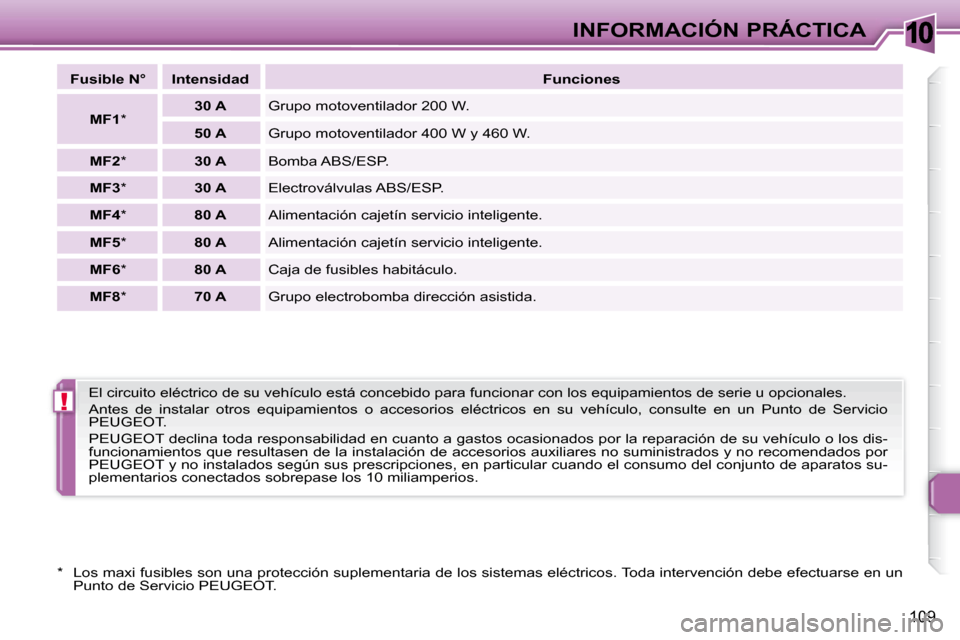

MF1 *
30 A Grupo motoventilador 200 W.
50 A Grupo motoventilador 400 W y 460 W.
MF2 * 30 A Bomba ABS/ESP.
MF3 * 30 A Electroválvulas ABS/ESP.
MF4 * 80 A Alimentación cajetín servicio inteligente.
MF5 * 80 A Alimentación cajetín servicio inteligente.
MF6 * 80 A Caja de fusibles habitáculo.
MF8 * 70 A Grupo electrobomba dirección asistida.
* Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención debe efectuarse en un Punto de Servicio PEUGEOT.
El circuito eléctrico de su vehículo está concebido para funciona r con los equipamientos de serie u opcionales.
Antes de instalar otros equipamientos o accesorios eléctricos en su vehículo, consulte en un Punto de Servicio
PEUGEOT.
PEUGEOT declina toda responsabilidad en cuanto a gastos ocasio nados por la reparación de su vehículo o los dis-
funcionamientos que resultasen de la instalación de accesorios a uxiliares no suministrados y no recomendados por
PEUGEOT y no instalados según sus prescripciones, en particular cuando el consumo del conjunto de aparatos su-
plementarios conectados sobrepase los 10 miliamperios.
Page 127 of 184
10
!
110
INFORMACIÓN PRÁCTICA
Posición particular del
limpiaparabrisas delantero
Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
para posicionar las escobillas en
el centro del parabrisas (posición
mantenimiento).

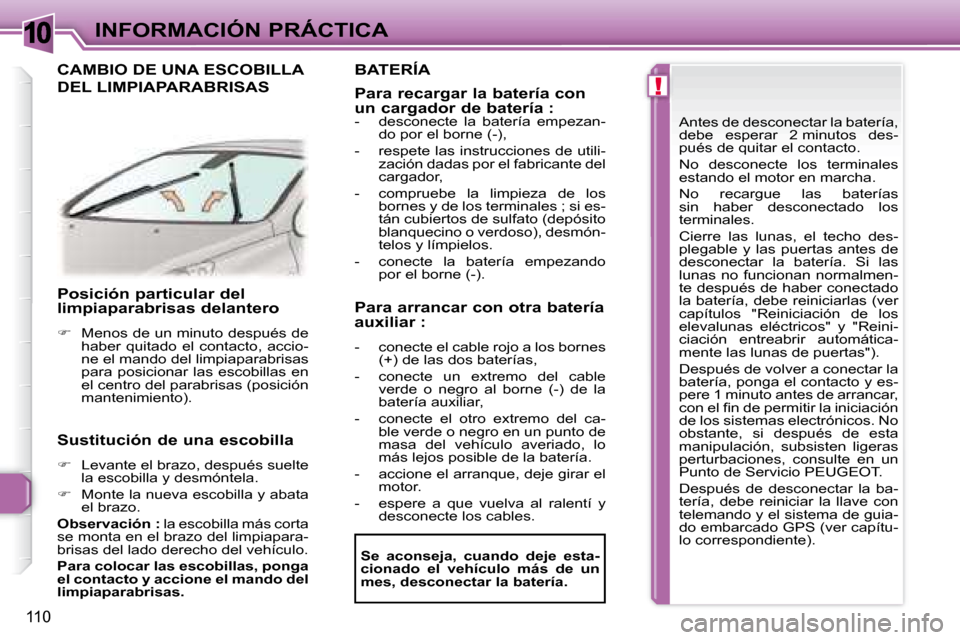

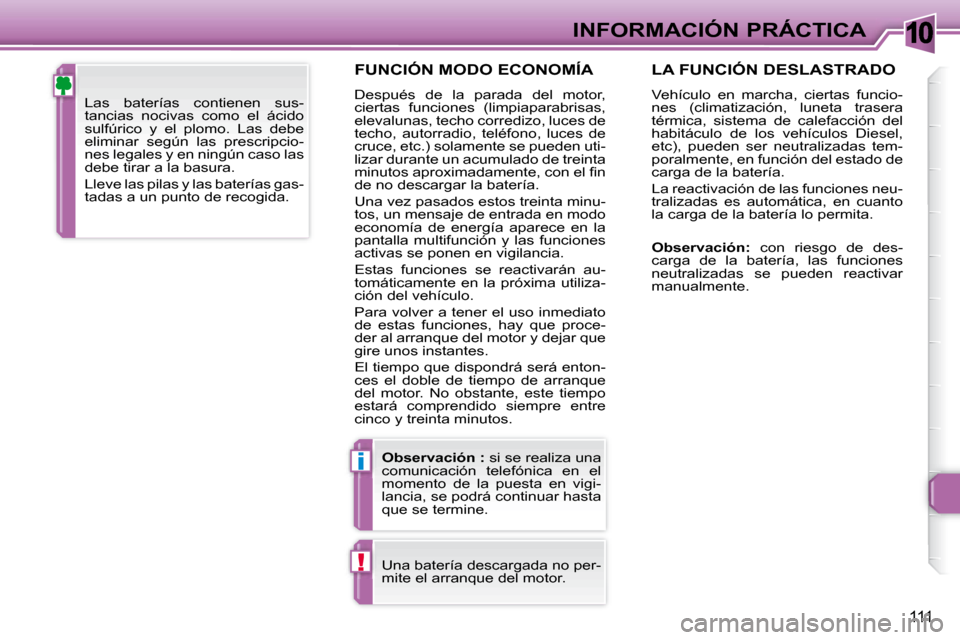

Sustitución de una escobilla
