23

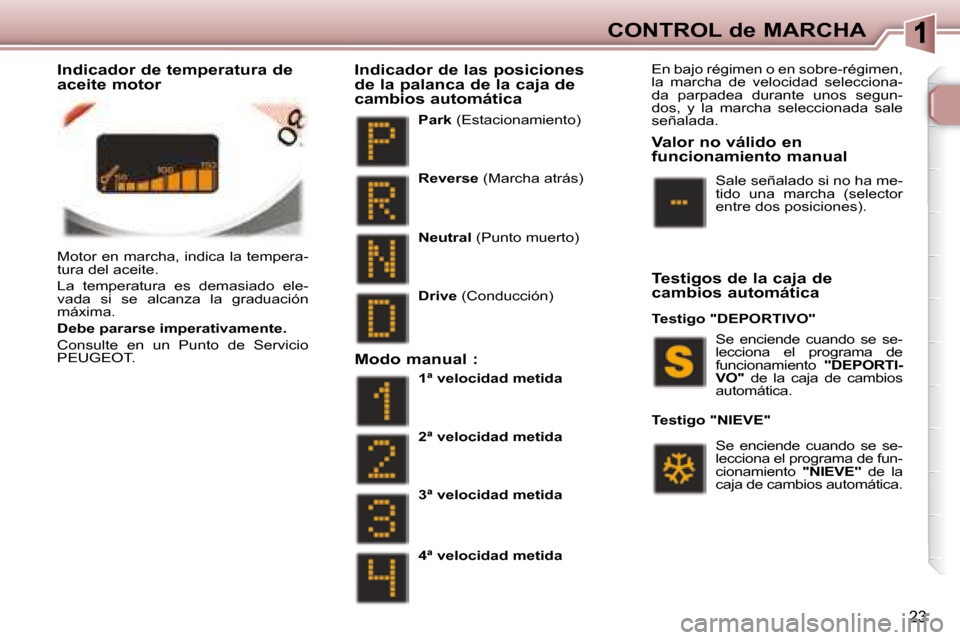

CONTROL de MARCHA
Motor en marcha, indica la tempera-
tura del aceite.
La temperatura es demasiado ele-
vada si se alcanza la graduación
máxima.
Debe pararse imperativamente.
Consulte en un Punto de Servicio
PEUGEOT.
Park (Estacionamiento)
Indicador de las posiciones
de la palanca de la caja de
cambios automática
En bajo régimen o en sobre-régimen,
la marcha de velocidad selecciona-
da parpadea durante unos segun-
dos, y la marcha seleccionada sale
señalada.
Reverse (Marcha atrás)
Neutral (Punto muerto)
Drive (Conducción)
Modo manual :
1ª velocidad metida
2ª velocidad metida
3ª velocidad metida
4ª velocidad metida Se enciende cuando se se-
lecciona el programa de
funcionamiento
" D E P O R T I -
V O " de la caja de cambios
automática.
Se enciende cuando se se-
lecciona el programa de fun-
cionamiento " N I E V E " de la
caja de cambios automática.
Sale señalado si no ha me-
tido una marcha (selector
entre dos posiciones).
T e s t i g o " N I E V E "
Valor no válido en
funcionamiento manual
T e s t i g o " D E P O R T I V O "
Indicador de temperatura de
aceite motor
Testigos de la caja de
cambios automática
Page 22 of 184
24
CONTROL de MARCHA

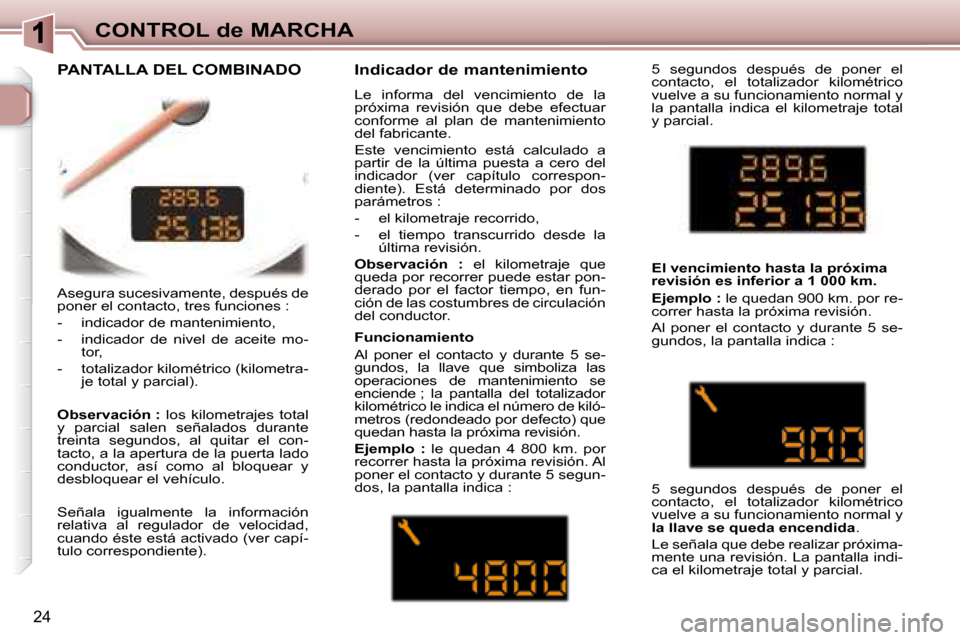

Asegura sucesivamente, después de
poner el contacto, tres funciones :
- indicador de mantenimiento,
- indicador de nivel de aceite mo- tor,
- totalizador kilométrico (kilometra- je total y parcial).
Observación : los kilometrajes total
y parcial salen señalados durante
treinta segundos, al quitar el con-
tacto, a la apertura de la puerta lado
conductor, así como al bloquear y
desbloquear el vehículo.
Señala igualmente la información
relativa al regulador de velocidad,
cuando éste está activado (ver capí-
tulo correspondiente). Indicador de mantenimiento
Le informa del vencimiento de la
próxima revisión que debe efectuar
conforme al plan de mantenimiento
del fabricante.
Este vencimiento está calculado a
partir de la última puesta a cero del
indicador (ver capítulo correspon-
diente). Está determinado por dos
parámetros :
- el kilometraje recorrido,
- el tiempo transcurrido desde la
última revisión.
Observación : el kilometraje que
queda por recorrer puede estar pon-
derado por el factor tiempo, en fun-
ción de las costumbres de circulación
del conductor.
Funcionamiento
Al poner el contacto y durante 5 se-
gundos, la llave que simboliza las
operaciones de mantenimiento se
enciende ; la pantalla del totalizador
kilométrico le indica el número de kiló-
metros (redondeado por defecto) que
quedan hasta la próxima revisión.
Ejemplo : le quedan 4 800 km. por
recorrer hasta la próxima revisión. Al
poner el contacto y durante 5 segun-
dos, la pantalla indica :
PANTALLA DEL COMBINADO
El vencimiento hasta la próxima
revisión es inferior a 1 000 km.
Ejemplo : le quedan 900 km. por re-
correr hasta la próxima revisión.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la llave se queda encendida .
Le señala que debe realizar próxima-
mente una revisión. La pantalla indi-
ca el kilometraje total y parcial.
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la pantalla indica el kilometraje total
y parcial.
Page 23 of 184
24
CONTROL de MARCHA
Asegura sucesivamente, después de
poner el contacto, tres funciones :
- indicador de mantenimiento,
- indicador de nivel de aceite mo- tor,
- totalizador kilométrico (kilometra- je total y parcial).
Observación : los kilometrajes total
y parcial salen señalados durante
treinta segundos, al quitar el con-
tacto, a la apertura de la puerta lado
conductor, así como al bloquear y
desbloquear el vehículo.
Señala igualmente la información
relativa al regulador de velocidad,
cuando éste está activado (ver capí-
tulo correspondiente). Indicador de mantenimiento
Le informa del vencimiento de la
próxima revisión que debe efectuar
conforme al plan de mantenimiento
del fabricante.
Este vencimiento está calculado a
partir de la última puesta a cero del
indicador (ver capítulo correspon-
diente). Está determinado por dos
parámetros :
- el kilometraje recorrido,
- el tiempo transcurrido desde la
última revisión.
Observación : el kilometraje que
queda por recorrer puede estar pon-
derado por el factor tiempo, en fun-
ción de las costumbres de circulación
del conductor.
Funcionamiento
Al poner el contacto y durante 5 se-
gundos, la llave que simboliza las
operaciones de mantenimiento se
enciende ; la pantalla del totalizador
kilométrico le indica el número de kiló-
metros (redondeado por defecto) que
quedan hasta la próxima revisión.
Ejemplo : le quedan 4 800 km. por
recorrer hasta la próxima revisión. Al
poner el contacto y durante 5 segun-
dos, la pantalla indica :
PANTALLA DEL COMBINADO
El vencimiento hasta la próxima
revisión es inferior a 1 000 km.
Ejemplo : le quedan 900 km. por re-
correr hasta la próxima revisión.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica :
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la llave se queda encendida .
Le señala que debe realizar próxima-
mente una revisión. La pantalla indi-
ca el kilometraje total y parcial.
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal y
la pantalla indica el kilometraje total
y parcial.
Page 24 of 184
25
CONTROL de MARCHA

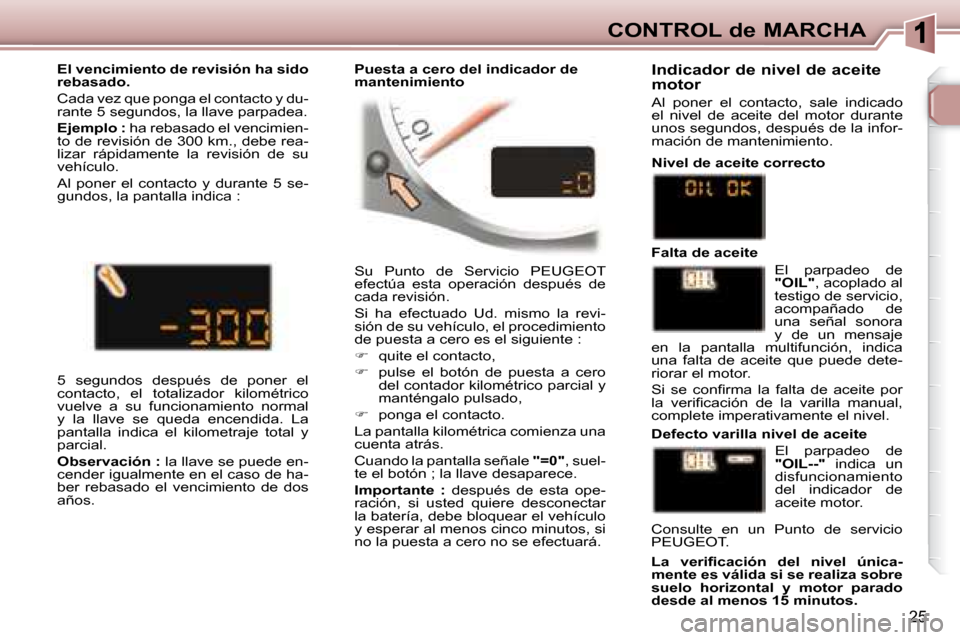

Su Punto de Servicio PEUGEOT
efectúa esta operación después de
cada revisión.
Si ha efectuado Ud. mismo la revi-
sión de su vehículo, el procedimiento
de puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla señale " = 0 " , suel-
te el botón ; la llave desaparece.
Importante : después de esta ope-
ración, si usted quiere desconectar
la batería, debe bloquear el vehículo
y esperar al menos cinco minutos, si
no la puesta a cero no se efectuará.
El vencimiento de revisión ha sido
rebasado.
Cada vez que ponga el contacto y du-
rante 5 segundos, la llave parpadea.
Ejemplo : ha rebasado el vencimien-
to de revisión de 300 km., debe rea-
lizar rápidamente la revisión de su
vehículo.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica : Indicador de nivel de aceite
motor
Al poner el contacto, sale indicado
el nivel de aceite del motor durante
unos segundos, después de la infor-
mación de mantenimiento.
Nivel de aceite correcto
Defecto varilla nivel de aceite
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal
y la llave se queda encendida. La
pantalla indica el kilometraje total y
parcial.
Observación : la llave se puede en-
cender igualmente en el caso de ha-
ber rebasado el vencimiento de dos
años. El parpadeo de
" O I L - - " indica un
disfuncionamiento
del indicador de
aceite motor.
Consulte en un Punto de servicio
PEUGEOT.
L a v e r i i c a c i ó n d e l n i v e l ú n i c a -
mente es válida si se realiza sobre
suelo horizontal y motor parado
desde al menos 15 minutos.
El parpadeo de
" O I L " , acoplado al
testigo de servicio,
acompañado de
una señal sonora
y de un mensaje
en la pantalla multifunción, indica
una falta de aceite que puede dete-
riorar el motor.
S i s e c o n i r m a l a f a l t a d e a c e i t e p o r
l a v e r i i c a c i ó n d e l a v a r i l l a m a n u a l ,
complete imperativamente el nivel.
Falta de aceite
Puesta a cero del indicador de
mantenimiento
Page 25 of 184
25
CONTROL de MARCHA
Su Punto de Servicio PEUGEOT
efectúa esta operación después de
cada revisión.
Si ha efectuado Ud. mismo la revi-
sión de su vehículo, el procedimiento
de puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla señale " = 0 " , suel-
te el botón ; la llave desaparece.
Importante : después de esta ope-
ración, si usted quiere desconectar
la batería, debe bloquear el vehículo
y esperar al menos cinco minutos, si
no la puesta a cero no se efectuará.
El vencimiento de revisión ha sido
rebasado.
Cada vez que ponga el contacto y du-
rante 5 segundos, la llave parpadea.
Ejemplo : ha rebasado el vencimien-
to de revisión de 300 km., debe rea-
lizar rápidamente la revisión de su
vehículo.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica : Indicador de nivel de aceite
motor
Al poner el contacto, sale indicado
el nivel de aceite del motor durante
unos segundos, después de la infor-
mación de mantenimiento.
Nivel de aceite correcto
Defecto varilla nivel de aceite
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal
y la llave se queda encendida. La
pantalla indica el kilometraje total y
parcial.
Observación : la llave se puede en-
cender igualmente en el caso de ha-
ber rebasado el vencimiento de dos
años. El parpadeo de
" O I L - - " indica un
disfuncionamiento
del indicador de
aceite motor.
Consulte en un Punto de servicio
PEUGEOT.
L a v e r i i c a c i ó n d e l n i v e l ú n i c a -
mente es válida si se realiza sobre
suelo horizontal y motor parado
desde al menos 15 minutos.
El parpadeo de
" O I L " , acoplado al
testigo de servicio,
acompañado de
una señal sonora
y de un mensaje
en la pantalla multifunción, indica
una falta de aceite que puede dete-
riorar el motor.
S i s e c o n i r m a l a f a l t a d e a c e i t e p o r
l a v e r i i c a c i ó n d e l a v a r i l l a m a n u a l ,
complete imperativamente el nivel.
Falta de aceite
Puesta a cero del indicador de
mantenimiento
Page 26 of 184
25
CONTROL de MARCHA
Su Punto de Servicio PEUGEOT
efectúa esta operación después de
cada revisión.
Si ha efectuado Ud. mismo la revi-
sión de su vehículo, el procedimiento
de puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla señale " = 0 " , suel-
te el botón ; la llave desaparece.
Importante : después de esta ope-
ración, si usted quiere desconectar
la batería, debe bloquear el vehículo
y esperar al menos cinco minutos, si
no la puesta a cero no se efectuará.
El vencimiento de revisión ha sido
rebasado.
Cada vez que ponga el contacto y du-
rante 5 segundos, la llave parpadea.
Ejemplo : ha rebasado el vencimien-
to de revisión de 300 km., debe rea-
lizar rápidamente la revisión de su
vehículo.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica : Indicador de nivel de aceite
motor
Al poner el contacto, sale indicado
el nivel de aceite del motor durante
unos segundos, después de la infor-
mación de mantenimiento.
Nivel de aceite correcto
Defecto varilla nivel de aceite
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a su funcionamiento normal
y la llave se queda encendida. La
pantalla indica el kilometraje total y
parcial.
Observación : la llave se puede en-
cender igualmente en el caso de ha-
ber rebasado el vencimiento de dos
años. El parpadeo de
" O I L - - " indica un
disfuncionamiento
del indicador de
aceite motor.
Consulte en un Punto de servicio
PEUGEOT.
L a v e r i i c a c i ó n d e l n i v e l ú n i c a -
mente es válida si se realiza sobre
suelo horizontal y motor parado
desde al menos 15 minutos.
El parpadeo de
" O I L " , acoplado al
testigo de servicio,
acompañado de
una señal sonora
y de un mensaje
en la pantalla multifunción, indica
una falta de aceite que puede dete-
riorar el motor.
S i s e c o n i r m a l a f a l t a d e a c e i t e p o r
l a v e r i i c a c i ó n d e l a v a r i l l a m a n u a l ,
complete imperativamente el nivel.
Falta de aceite
Puesta a cero del indicador de
mantenimiento
Page 27 of 184
26

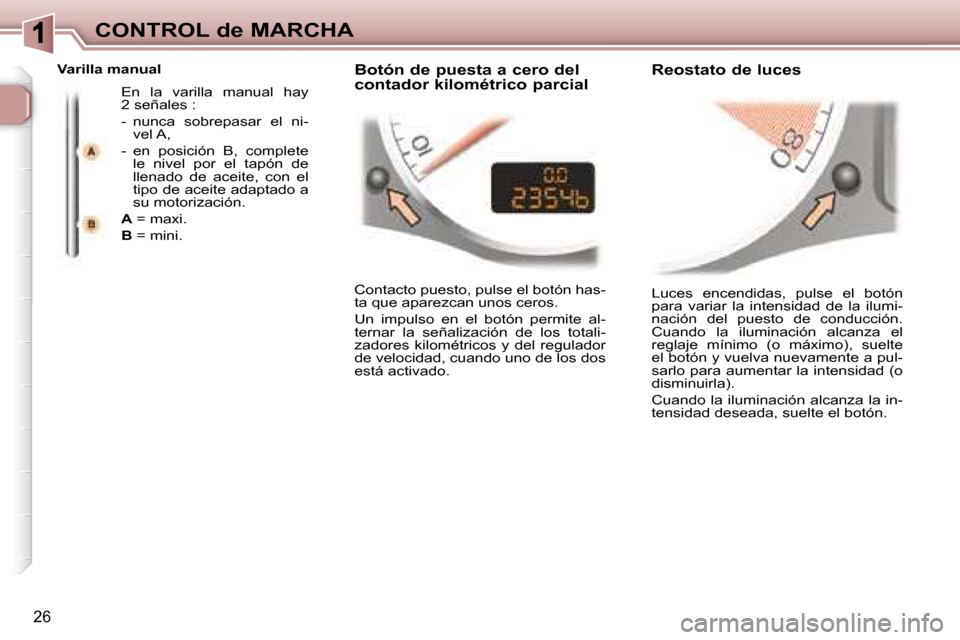

CONTROL de MARCHA Luces encendidas, pulse el botón
para variar la intensidad de la ilumi-
nación del puesto de conducción.
Cuando la iluminación alcanza el
reglaje mínimo (o máximo), suelte
el botón y vuelva nuevamente a pul-
sarlo para aumentar la intensidad (o
disminuirla).
Cuando la iluminación alcanza la in-
tensidad deseada, suelte el botón.
Contacto puesto, pulse el botón has-
ta que aparezcan unos ceros.
Un impulso en el botón permite al-
ternar la señalización de los totali-
zadores kilométricos y del regulador
de velocidad, cuando uno de los dos
está activado.
Varilla manual
En la varilla manual hay
2 señales :
- nunca sobrepasar el ni-vel A,
- en posición B, complete le nivel por el tapón de
llenado de aceite, con el
tipo de aceite adaptado a
su motorización.
A = maxi.
B = mini. Reostato de luces
Botón de puesta a cero del
c o n t a d o r k i l o m é t r i c o p a r c i a l
Page 28 of 184
26
CONTROL de MARCHA Luces encendidas, pulse el botón
para variar la intensidad de la ilumi-
nación del puesto de conducción.
Cuando la iluminación alcanza el
reglaje mínimo (o máximo), suelte
el botón y vuelva nuevamente a pul-
sarlo para aumentar la intensidad (o
disminuirla).
Cuando la iluminación alcanza la in-
tensidad deseada, suelte el botón.
Contacto puesto, pulse el botón has-
ta que aparezcan unos ceros.
Un impulso en el botón permite al-
ternar la señalización de los totali-
zadores kilométricos y del regulador
de velocidad, cuando uno de los dos
está activado.
Varilla manual
En la varilla manual hay
2 señales :
- nunca sobrepasar el ni-vel A,
- en posición B, complete le nivel por el tapón de
llenado de aceite, con el
tipo de aceite adaptado a
su motorización.
A = maxi.
B = mini. Reostato de luces
Botón de puesta a cero del
c o n t a d o r k i l o m é t r i c o p a r c i a l
Page 29 of 184
27

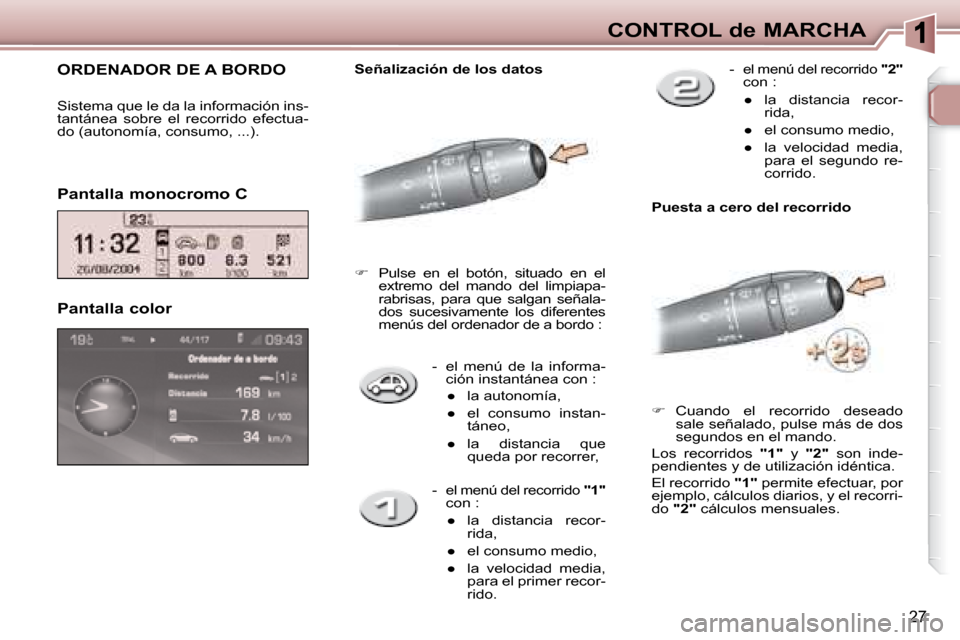

CONTROL de MARCHA
- el menú de la informa- ción instantánea con :
Page 30 of 184
i
i
!
28

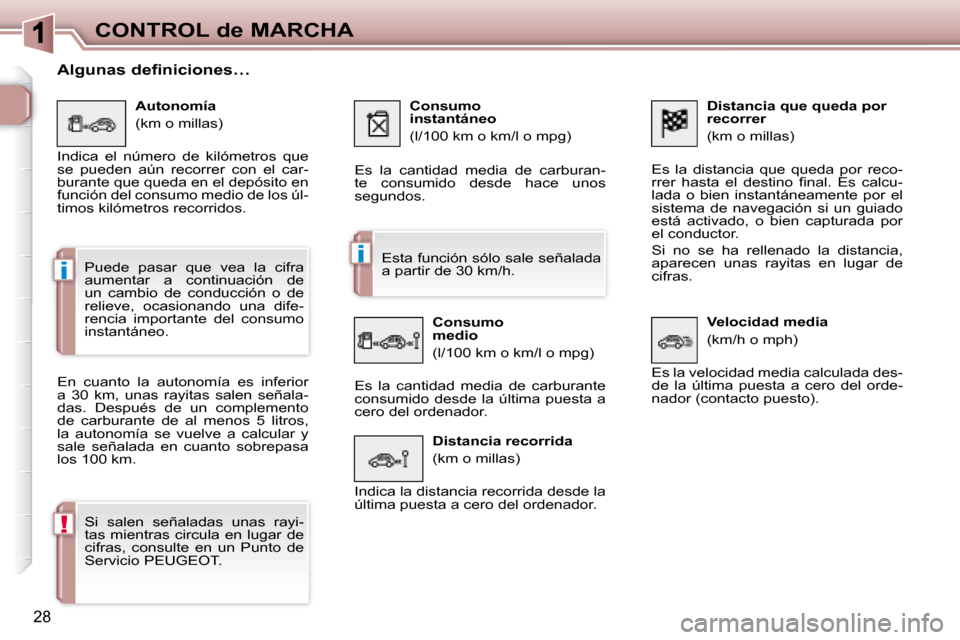

CONTROL de MARCHA Distancia que queda por
recorrer
(km o millas)
Es la distancia que queda por reco-
r r e r h a s t a e l d e s t i n o i n a l . E s c a l c u -
lada o bien instantáneamente por el
sistema de navegación si un guiado
está activado, o bien capturada por
el conductor.
Si no se ha rellenado la distancia,
aparecen unas rayitas en lugar de
cifras.
Velocidad media
(km/h o mph)
Es la velocidad media calculada des-
de la última puesta a cero del orde-
nador (contacto puesto).
Autonomía
(km o millas)
Indica el número de kilómetros que
se pueden aún recorrer con el car-
burante que queda en el depósito en
función del consumo medio de los úl-
timos kilómetros recorridos. Consumo
instantáneo
(l/100 km o km/l o mpg)
Es la cantidad media de carburan-
te consumido desde hace unos
segundos.
Consumo
medio
(l/100 km o km/l o mpg)
Es la cantidad media de carburante
consumido desde la última puesta a
cero del ordenador. Distancia recorrida
(km o millas)
Indica la distancia recorrida desde la
última puesta a cero del ordenador.
Algunas definiciones…
En cuanto la autonomía es inferior
a 30 km, unas rayitas salen señala-
das. Después de un complemento
de carburante de al menos 5 litros,
la autonomía se vuelve a calcular y
sale señalada en cuanto sobrepasa
los 100 km.
Esta función sólo sale señalada
a partir de 30 km/h.
Puede pasar que vea la cifra
aumentar a continuación de
un cambio de conducción o de
relieve, ocasionando una dife-
rencia importante del consumo
instantáneo.
Si salen señaladas unas rayi-
tas mientras circula en lugar de
cifras, consulte en un Punto de
Servicio PEUGEOT.
