Page 21 of 181
23

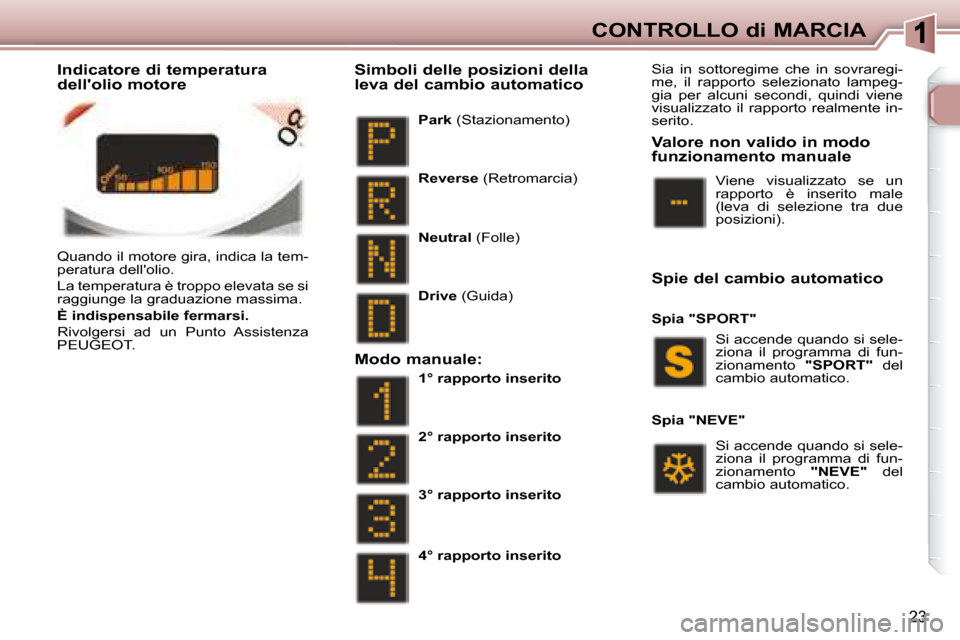

CONTROLLO di MARCIA
Quando il motore gira, indica la tem-
peratura dell'olio.
La temperatura è troppo elevata se si
raggiunge la graduazione massima.
È indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Park (Stazionamento)
Simboli delle posizioni della
leva del cambio automatico
Sia in sottoregime che in sovraregi-
me, il rapporto selezionato lampeg-
gia per alcuni secondi, quindi viene
visualizzato il rapporto realmente in-
serito.
Reverse (Retromarcia)
Neutral (Folle)
Drive (Guida)
Modo manuale:
1° rapporto inserito
2° rapporto inserito
3° rapporto inserito
4° rapporto inserito Si accende quando si sele-
ziona il programma di fun-
zionamento
"SPORT" del
cambio automatico.
Si accende quando si sele-
ziona il programma di fun-
zionamento "NEVE" del
cambio automatico.
Viene visualizzato se un
rapporto è inserito male
(leva di selezione tra due
posizioni).
Spia "NEVE"
Valore non valido in modo
funzionamento manuale
Spia "SPORT"
Indicatore di temperatura
dell'olio motore
Spie del cambio automatico
Page 22 of 181
24
CONTROLLO di MARCIA

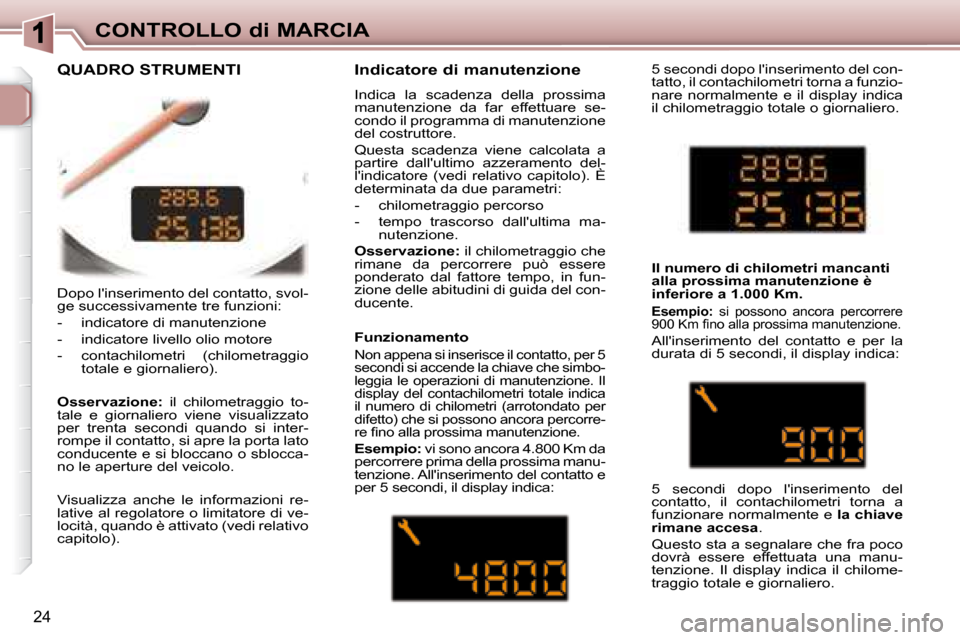

Dopo l'inserimento del contatto, svol-
ge successivamente tre funzioni:
- indicatore di manutenzione
- indicatore livello olio motore
- contachilometri (chilometraggio totale e giornaliero).
Osservazione: il chilometraggio to-
tale e giornaliero viene visualizzato
per trenta secondi quando si inter-
rompe il contatto, si apre la porta lato
conducente e si bloccano o sblocca-
no le aperture del veicolo.
Visualizza anche le informazioni re-
lative al regolatore o limitatore di ve-
locità, quando è attivato (vedi relativo
capitolo). Indicatore di manutenzione
Indica la scadenza della prossima
manutenzione da far effettuare se-
condo il programma di manutenzione
del costruttore.
Questa scadenza viene calcolata a
partire dall'ultimo azzeramento del-
l'indicatore (vedi relativo capitolo). È
determinata da due parametri:
- chilometraggio percorso
- tempo trascorso dall'ultima ma-
nutenzione.
Osservazione: il chilometraggio che
rimane da percorrere può essere
ponderato dal fattore tempo, in fun-
zione delle abitudini di guida del con-
ducente.
Funzionamento
Non appena si inserisce il contatto, per 5
secondi si accende la chiave che simbo-
leggia le operazioni di manutenzione. Il
display del contachilometri totale indica
il numero di chilometri (arrotondato per
difetto) che si possono ancora percorre-
r e i n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio: vi sono ancora 4.800 Km da
percorrere prima della prossima manu-
tenzione. All'inserimento del contatto e
per 5 secondi, il display indica:
QUADRO STRUMENTI
Il numero di chilometri mancanti
alla prossima manutenzione è
inferiore a 1.000 Km.
Esempio: si possono ancora percorrere
9 0 0 K m i n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la
durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del
contatto, il contachilometri torna a
funzionare normalmente e la chiave
rimane accesa .
Questo sta a segnalare che fra poco
dovrà essere effettuata una manu-
tenzione. Il display indica il chilome-
traggio totale e giornaliero.
5 secondi dopo l'inserimento del con-
tatto, il contachilometri torna a funzio-
nare normalmente e il display indica
il chilometraggio totale o giornaliero.
Page 23 of 181
24
CONTROLLO di MARCIA
Dopo l'inserimento del contatto, svol-
ge successivamente tre funzioni:
- indicatore di manutenzione
- indicatore livello olio motore
- contachilometri (chilometraggio totale e giornaliero).
Osservazione: il chilometraggio to-
tale e giornaliero viene visualizzato
per trenta secondi quando si inter-
rompe il contatto, si apre la porta lato
conducente e si bloccano o sblocca-
no le aperture del veicolo.
Visualizza anche le informazioni re-
lative al regolatore o limitatore di ve-
locità, quando è attivato (vedi relativo
capitolo). Indicatore di manutenzione
Indica la scadenza della prossima
manutenzione da far effettuare se-
condo il programma di manutenzione
del costruttore.
Questa scadenza viene calcolata a
partire dall'ultimo azzeramento del-
l'indicatore (vedi relativo capitolo). È
determinata da due parametri:
- chilometraggio percorso
- tempo trascorso dall'ultima ma-
nutenzione.
Osservazione: il chilometraggio che
rimane da percorrere può essere
ponderato dal fattore tempo, in fun-
zione delle abitudini di guida del con-
ducente.
Funzionamento
Non appena si inserisce il contatto, per 5
secondi si accende la chiave che simbo-
leggia le operazioni di manutenzione. Il
display del contachilometri totale indica
il numero di chilometri (arrotondato per
difetto) che si possono ancora percorre-
r e i n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio: vi sono ancora 4.800 Km da
percorrere prima della prossima manu-
tenzione. All'inserimento del contatto e
per 5 secondi, il display indica:
QUADRO STRUMENTI
Il numero di chilometri mancanti
alla prossima manutenzione è
inferiore a 1.000 Km.
Esempio: si possono ancora percorrere
9 0 0 K m i n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la
durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del
contatto, il contachilometri torna a
funzionare normalmente e la chiave
rimane accesa .
Questo sta a segnalare che fra poco
dovrà essere effettuata una manu-
tenzione. Il display indica il chilome-
traggio totale e giornaliero.
5 secondi dopo l'inserimento del con-
tatto, il contachilometri torna a funzio-
nare normalmente e il display indica
il chilometraggio totale o giornaliero.
Page 24 of 181
25
CONTROLLO di MARCIA

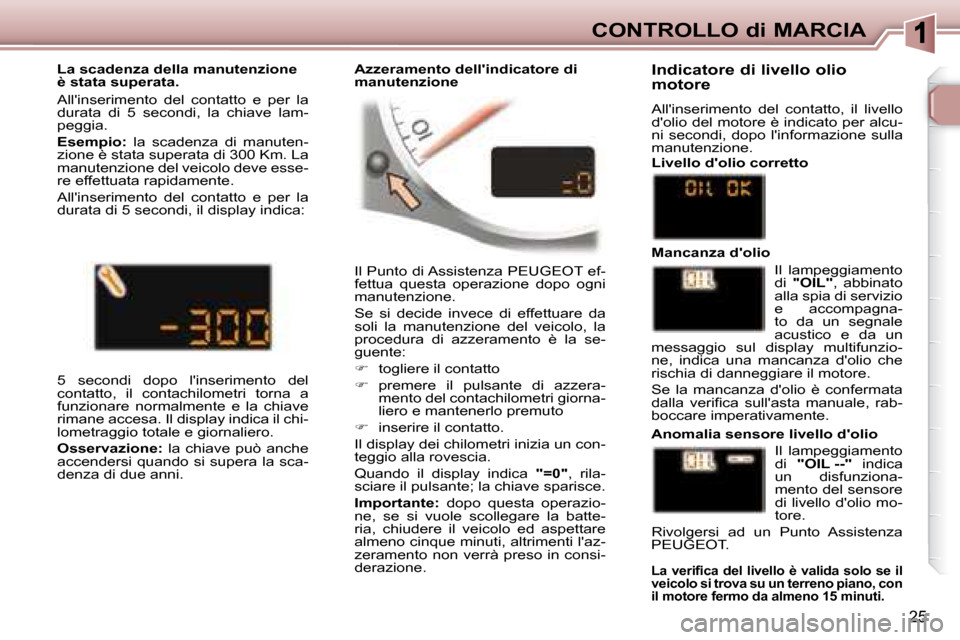

Il Punto di Assistenza PEUGEOT ef-
fettua questa operazione dopo ogni
manutenzione.
Se si decide invece di effettuare da
soli la manutenzione del veicolo, la
procedura di azzeramento è la se-
guente:
togliere il contatto
premere il pulsante di azzera-
mento del contachilometri giorna-
liero e mantenerlo premuto
inserire il contatto.
Il display dei chilometri inizia un con-
teggio alla rovescia.
Quando il display indica "=0" , rila-
sciare il pulsante; la chiave sparisce.
Importante: dopo questa operazio-
ne, se si vuole scollegare la batte-
ria, chiudere il veicolo ed aspettare
almeno cinque minuti, altrimenti l'az-
zeramento non verrà preso in consi-
derazione.
La scadenza della manutenzione
è stata superata.
All'inserimento del contatto e per la
durata di 5 secondi, la chiave lam-
peggia.
Esempio: la scadenza di manuten-
zione è stata superata di 300 Km. La
manutenzione del veicolo deve esse-
re effettuata rapidamente.
All'inserimento del contatto e per la
durata di 5 secondi, il display indica: Indicatore di livello olio
motore
All'inserimento del contatto, il livello
d'olio del motore è indicato per alcu-
ni secondi, dopo l'informazione sulla
manutenzione.
Livello d'olio corretto
Anomalia sensore livello d'olio
5 secondi dopo l'inserimento del
contatto, il contachilometri torna a
funzionare normalmente e la chiave
rimane accesa. Il display indica il chi-
lometraggio totale e giornaliero.
Osservazione: la chiave può anche
accendersi quando si supera la sca-
denza di due anni. Il lampeggiamento
di
"OIL --" indica
un disfunziona-
mento del sensore
di livello d'olio mo-
tore.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
L a v e r i i c a d e l l i v e l l o è v a l i d a s o l o s e i l
veicolo si trova su un terreno piano, con
il motore fermo da almeno 15 minuti.
Il lampeggiamento
di "OIL" , abbinato
alla spia di servizio
e accompagna-
to da un segnale
acustico e da un
messaggio sul display multifunzio-
ne, indica una mancanza d'olio che
rischia di danneggiare il motore.
Se la mancanza d'olio è confermata
d a l l a v e r i i c a s u l l ' a s t a m a n u a l e , r a b -
boccare imperativamente.
Mancanza d'olio
Azzeramento dell'indicatore di
manutenzione
Page 25 of 181
25
CONTROLLO di MARCIA
Il Punto di Assistenza PEUGEOT ef-
fettua questa operazione dopo ogni
manutenzione.
Se si decide invece di effettuare da
soli la manutenzione del veicolo, la
procedura di azzeramento è la se-
guente:
togliere il contatto
premere il pulsante di azzera-
mento del contachilometri giorna-
liero e mantenerlo premuto
inserire il contatto.
Il display dei chilometri inizia un con-
teggio alla rovescia.
Quando il display indica "=0" , rila-
sciare il pulsante; la chiave sparisce.
Importante: dopo questa operazio-
ne, se si vuole scollegare la batte-
ria, chiudere il veicolo ed aspettare
almeno cinque minuti, altrimenti l'az-
zeramento non verrà preso in consi-
derazione.
La scadenza della manutenzione
è stata superata.
All'inserimento del contatto e per la
durata di 5 secondi, la chiave lam-
peggia.
Esempio: la scadenza di manuten-
zione è stata superata di 300 Km. La
manutenzione del veicolo deve esse-
re effettuata rapidamente.
All'inserimento del contatto e per la
durata di 5 secondi, il display indica: Indicatore di livello olio
motore
All'inserimento del contatto, il livello
d'olio del motore è indicato per alcu-
ni secondi, dopo l'informazione sulla
manutenzione.
Livello d'olio corretto
Anomalia sensore livello d'olio
5 secondi dopo l'inserimento del
contatto, il contachilometri torna a
funzionare normalmente e la chiave
rimane accesa. Il display indica il chi-
lometraggio totale e giornaliero.
Osservazione: la chiave può anche
accendersi quando si supera la sca-
denza di due anni. Il lampeggiamento
di
"OIL --" indica
un disfunziona-
mento del sensore
di livello d'olio mo-
tore.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
L a v e r i i c a d e l l i v e l l o è v a l i d a s o l o s e i l
veicolo si trova su un terreno piano, con
il motore fermo da almeno 15 minuti.
Il lampeggiamento
di "OIL" , abbinato
alla spia di servizio
e accompagna-
to da un segnale
acustico e da un
messaggio sul display multifunzio-
ne, indica una mancanza d'olio che
rischia di danneggiare il motore.
Se la mancanza d'olio è confermata
d a l l a v e r i i c a s u l l ' a s t a m a n u a l e , r a b -
boccare imperativamente.
Mancanza d'olio
Azzeramento dell'indicatore di
manutenzione
Page 26 of 181
25
CONTROLLO di MARCIA
Il Punto di Assistenza PEUGEOT ef-
fettua questa operazione dopo ogni
manutenzione.
Se si decide invece di effettuare da
soli la manutenzione del veicolo, la
procedura di azzeramento è la se-
guente:
togliere il contatto
premere il pulsante di azzera-
mento del contachilometri giorna-
liero e mantenerlo premuto
inserire il contatto.
Il display dei chilometri inizia un con-
teggio alla rovescia.
Quando il display indica "=0" , rila-
sciare il pulsante; la chiave sparisce.
Importante: dopo questa operazio-
ne, se si vuole scollegare la batte-
ria, chiudere il veicolo ed aspettare
almeno cinque minuti, altrimenti l'az-
zeramento non verrà preso in consi-
derazione.
La scadenza della manutenzione
è stata superata.
All'inserimento del contatto e per la
durata di 5 secondi, la chiave lam-
peggia.
Esempio: la scadenza di manuten-
zione è stata superata di 300 Km. La
manutenzione del veicolo deve esse-
re effettuata rapidamente.
All'inserimento del contatto e per la
durata di 5 secondi, il display indica: Indicatore di livello olio
motore
All'inserimento del contatto, il livello
d'olio del motore è indicato per alcu-
ni secondi, dopo l'informazione sulla
manutenzione.
Livello d'olio corretto
Anomalia sensore livello d'olio
5 secondi dopo l'inserimento del
contatto, il contachilometri torna a
funzionare normalmente e la chiave
rimane accesa. Il display indica il chi-
lometraggio totale e giornaliero.
Osservazione: la chiave può anche
accendersi quando si supera la sca-
denza di due anni. Il lampeggiamento
di
"OIL --" indica
un disfunziona-
mento del sensore
di livello d'olio mo-
tore.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
L a v e r i i c a d e l l i v e l l o è v a l i d a s o l o s e i l
veicolo si trova su un terreno piano, con
il motore fermo da almeno 15 minuti.
Il lampeggiamento
di "OIL" , abbinato
alla spia di servizio
e accompagna-
to da un segnale
acustico e da un
messaggio sul display multifunzio-
ne, indica una mancanza d'olio che
rischia di danneggiare il motore.
Se la mancanza d'olio è confermata
d a l l a v e r i i c a s u l l ' a s t a m a n u a l e , r a b -
boccare imperativamente.
Mancanza d'olio
Azzeramento dell'indicatore di
manutenzione
Page 27 of 181
26

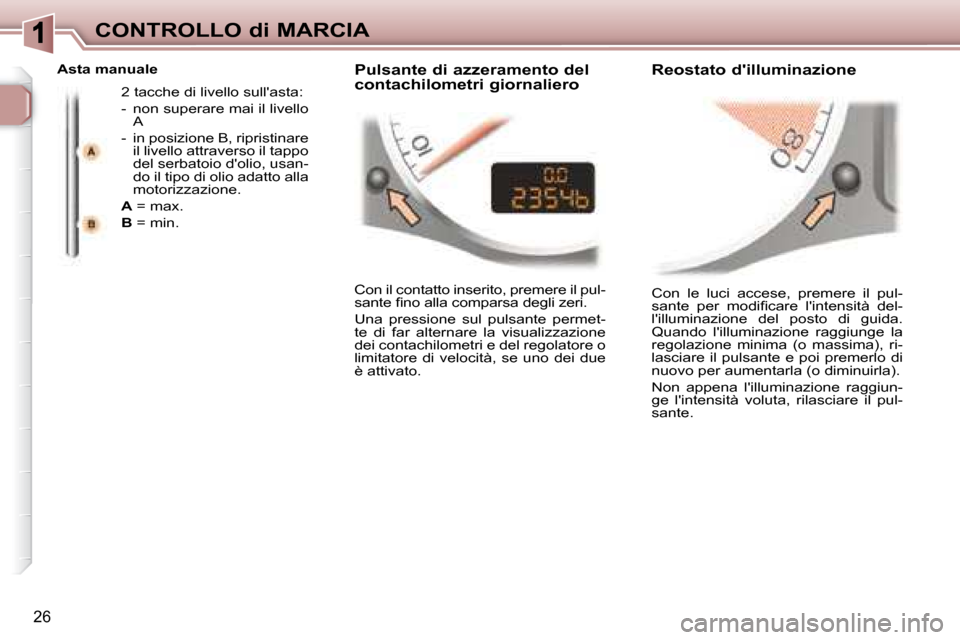

CONTROLLO di MARCIA Con le luci accese, premere il pul-
s a n t e p e r m o d i i c a r e l ' i n t e n s i t à d e l -
l'illuminazione del posto di guida.
Quando l'illuminazione raggiunge la
regolazione minima (o massima), ri-
lasciare il pulsante e poi premerlo di
nuovo per aumentarla (o diminuirla).
Non appena l'illuminazione raggiun-
ge l'intensità voluta, rilasciare il pul-
sante.
Con il contatto inserito, premere il pul-
s a n t e i n o a l l a c o m p a r s a d e g l i z e r i .
Una pressione sul pulsante permet-
te di far alternare la visualizzazione
dei contachilometri e del regolatore o
limitatore di velocità, se uno dei due
è attivato.
Asta manuale
2 tacche di livello sull'asta:
- non superare mai il livello A
- in posizione B, ripristinare il livello attraverso il tappo
del serbatoio d'olio, usan-
do il tipo di olio adatto alla
motorizzazione.
A = max.
B = min. Reostato d'illuminazione
Pulsante di azzeramento del
contachilometri giornaliero
Page 28 of 181
26
CONTROLLO di MARCIA Con le luci accese, premere il pul-
s a n t e p e r m o d i i c a r e l ' i n t e n s i t à d e l -
l'illuminazione del posto di guida.
Quando l'illuminazione raggiunge la
regolazione minima (o massima), ri-
lasciare il pulsante e poi premerlo di
nuovo per aumentarla (o diminuirla).
Non appena l'illuminazione raggiun-
ge l'intensità voluta, rilasciare il pul-
sante.
Con il contatto inserito, premere il pul-
s a n t e i n o a l l a c o m p a r s a d e g l i z e r i .
Una pressione sul pulsante permet-
te di far alternare la visualizzazione
dei contachilometri e del regolatore o
limitatore di velocità, se uno dei due
è attivato.
Asta manuale
2 tacche di livello sull'asta:
- non superare mai il livello A
- in posizione B, ripristinare il livello attraverso il tappo
del serbatoio d'olio, usan-
do il tipo di olio adatto alla
motorizzazione.
A = max.
B = min. Reostato d'illuminazione
Pulsante di azzeramento del
contachilometri giornaliero
Page 29 of 181
27

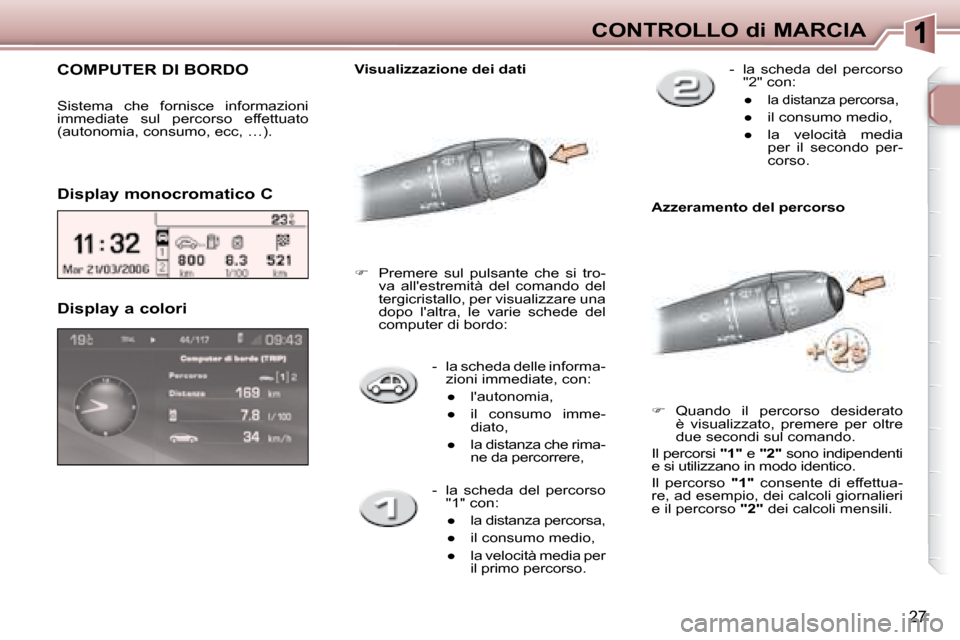

CONTROLLO di MARCIA
- la scheda delle informa- zioni immediate, con:
Page 30 of 181
i
i
!
28

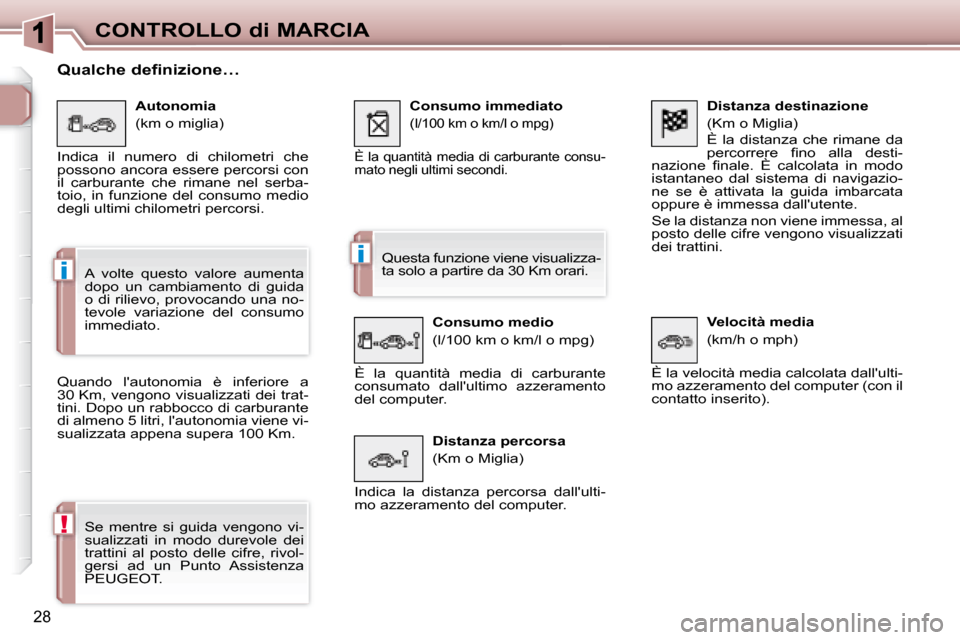

CONTROLLO di MARCIA Distanza destinazione
(Km o Miglia)
È la distanza che rimane da
p e r c o r r e r e i n o a l l a d e s t i -
n a z i o n e i n a l e . È c a l c o l a t a i n m o d o
istantaneo dal sistema di navigazio-
ne se è attivata la guida imbarcata
oppure è immessa dall'utente.
Se la distanza non viene immessa, al
posto delle cifre vengono visualizzati
dei trattini.
Velocità media
(km/h o mph)
È la velocità media calcolata dall'ulti-
mo azzeramento del computer (con il
contatto inserito).
Autonomia
(km o miglia)
Indica il numero di chilometri che
possono ancora essere percorsi con
il carburante che rimane nel serba-
toio, in funzione del consumo medio
degli ultimi chilometri percorsi. Consumo immediato
(
l/100 km o km/l o mpg)
È la quantità media di carburante consu-
mato negli ultimi secondi.
Consumo medio
(l/100 km o km/l o mpg)
È la quantità media di carburante
consumato dall'ultimo azzeramento
del computer.
Distanza percorsa
(Km o Miglia)
Indica la distanza percorsa dall'ulti-
mo azzeramento del computer.
Qualche definizione…
Quando l'autonomia è inferiore a
30 Km, vengono visualizzati dei trat-
tini. Dopo un rabbocco di carburante
di almeno 5 litri, l'autonomia viene vi-
sualizzata appena supera 100 Km.
Questa funzione viene visualizza-
ta solo a partire da 30 Km orari.
A volte questo valore aumenta
dopo un cambiamento di guida
o di rilievo, provocando una no-
tevole variazione del consumo
immediato.
Se mentre si guida vengono vi-
sualizzati in modo durevole dei
trattini al posto delle cifre, rivol-
gersi ad un Punto Assistenza
PEUGEOT.
