Peugeot 307 SW 2002.5 Instrukcja Obsługi (in Polish)

12RZUT OKA NA WASZEGO PEUGEOT 307 SW
AUTOMATYCZNA SKRZYNIA BIEGÓW
"TIPTRONIC SYSTEM PORCHE" Automatyczna skrzynia biegów o czterech
przełożeniach oferuje komfort zintegrowanej
automatyki , wzbogacony programem sportoraz
śnieg lub trybem ręcznej zmiany biegów.
Płytka selektora funkcji ➜ Przesunąć dźwignię selektora w celu wybrania
funkcji.
Po wybraniu funkcji zapala się kontrolka jej
odpowiadająca, umieszczona w zestawie
wskaźników.
S : program sport.


: program śnieg.
P ark (postój): dla parkowanialub uruchamiania silnika , przy zaciągniętym lub
zwolnionym hamulcu ręcznym. R everse (bieg wsteczny): bieg wsteczny(funkcje tą należy wybierać przy zatr-
zymanym pojeździe i silniku pracującym na wolnym obrotach).N eutral (bieg jałowy): dla uruchomienia silnikai na czas postoju, przy zacią-
gniętym hamulcu ręcznym.Uwaga: jeśli podczas jazdy, zostanie przez nieuwagę włączona funkcja N, należy
odczekać, aż silnik powróci na obroty biegu jałowego, a następnie włączyć funkcje Dw celu przyspieszenia.
D rive (jazda): do jazdydo przodu, w trybie automatycznej zmiany biegów.
M anual (ręczny): do jazdydo przodu, w trybie ręcznej zmiany biegów.
Ręczne wybieranie czterech biegów :
➜ Przestawić dźwignię na znak +w celu przejścia na bieg wyższy, a na
znak –chcąc przejść na bieg niższy.
Uwaga: programy S(sport) i

(śnieg) są nieczynne w trybie działania
ręcznego. Ruszanie
Aby ruszyć przy pracującym silni-
ku, z dźwignią w położeniu
P:
➜ wcisnąć pedał hamulca w
celu opuszczenia pozycji P.
➜ wybrać funkcje R, D lub M, a
następnie powoli zwalniać
nacisk na hamulec; pojazdrusza.
Możliwe jest uruchomienie silnikaz położenia N:
➜ zwolnić hamulec ręczny, wcis-kając pedał hamulca,
➜ wybrać funkcje R, D lub M, a
następnie powoli zwalniać
nacisk na hamulec; pojazdrusza.
Gdy silnik pracuje na
wolnych obrotach biegujałowego, przy zwol-nionym hamulcu recznym,jeśli włączona jest funkcja R, D lubM, pjazd porusza sie nawet beznaciskania pedału przyspieszenia.
Z tego powodu, nie należy pozos-
tawiać bez opieki dzieci
wewnątrz pojazdu z
włączonym silnikiem.
127
22-07-2002

22-07-2002
13

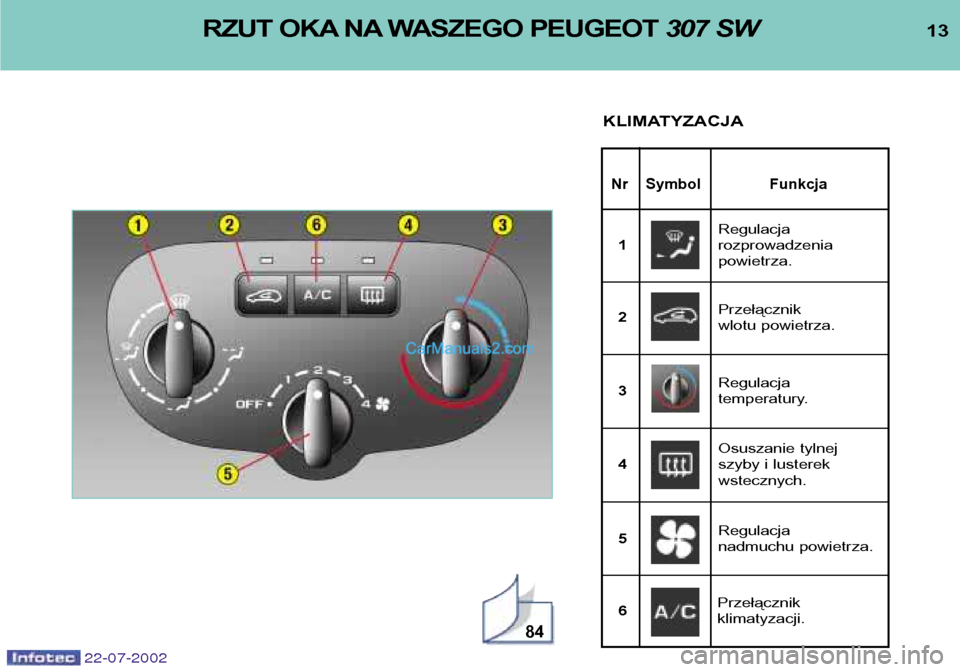

Nr Symbol Funkcja
RZUT OKA NA WASZEGO PEUGEOT 307 SW
KLIMATYZACJA
84
Regulacja rozprowadzenia powietrza.
1
Przełącznik
wlotu powietrza.
2
Regulacja
temperatury.
3
Osuszanie tylnej
szyby i lusterekwstecznych.
4
Regulacja
nadmuchu powietrza.
5
Przełącznik klimatyzacji.
6

22-07-2002
14

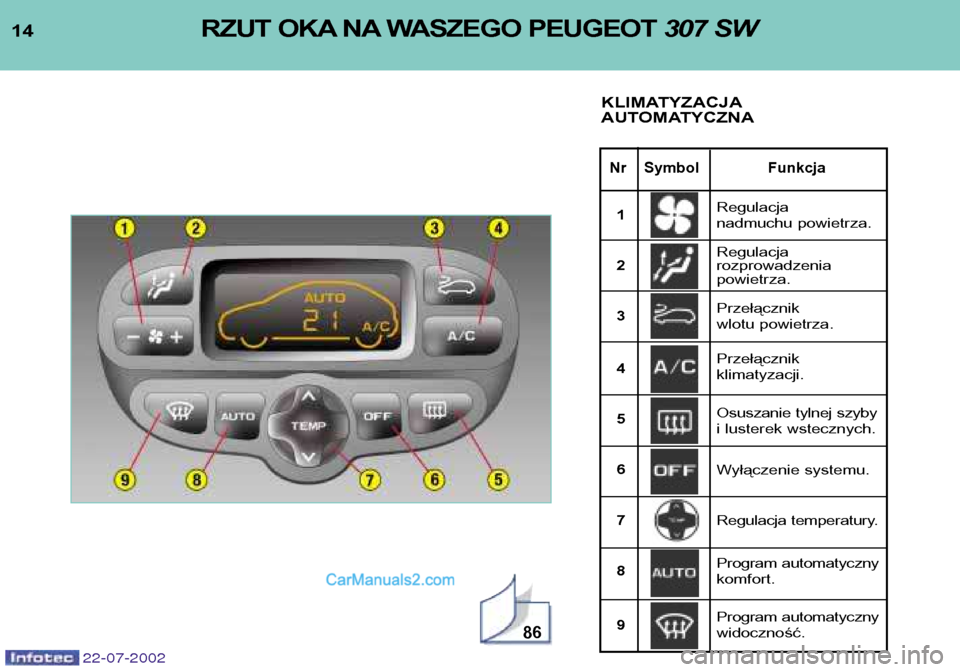

Nr Symbol Funkcja
RZUT OKA NA WASZEGO PEUGEOT 307 SW
KLIMATYZACJA
AUTOMATYCZNA
86
Regulacja
nadmuchu powietrza. Regulacja rozprowadzenia powietrza.
1 23 4 56 7 8 9 Przełącznik
wlotu powietrza. Przełącznik klimatyzacji.
Wyłączenie systemu.
Osuszanie tylnej szyby
i lusterek wstecznych.
Regulacja temperatury.
Program automatyczny komfort.
Program automatyczny widoczność.

22-07-2002

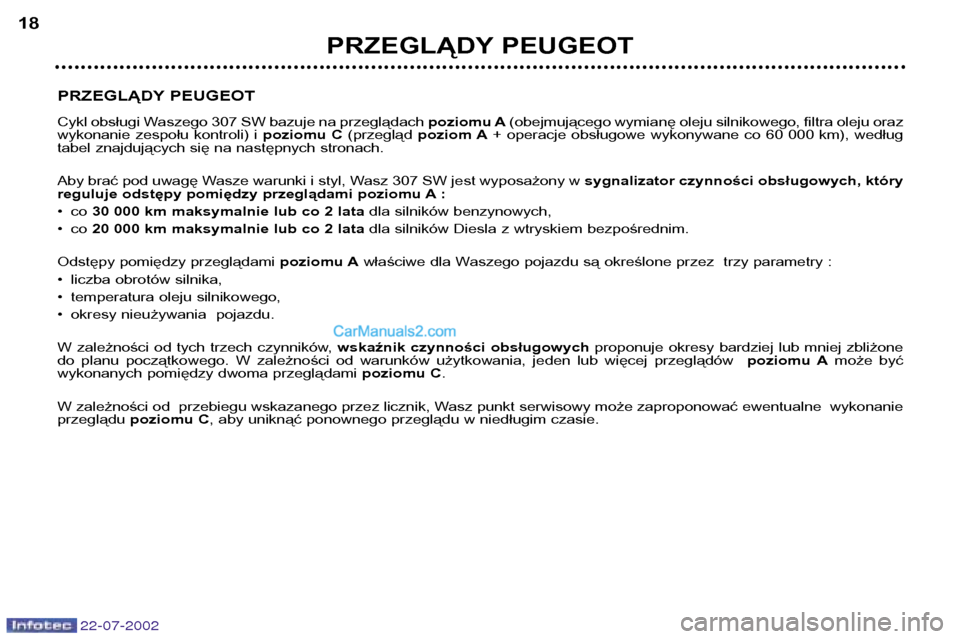

PRZEGLĄDY PEUGEOT
Cykl obsługi Waszego 307 SW bazuje na przeglądachpoziomu A(obejmującego wymianę oleju silnikowego, filtra oleju oraz
wykonanie zespołu kontroli) i poziomu C(przegląd poziom A + operacje obsługowe wykonywane co 60 000 km), według
tabel znajdujących się na następnych stronach.
Aby brać pod uwagę Wasze warunki i styl, Wasz 307 SW jest wyposażony w sygnalizator czynności obsługowych, który
reguluje odstępy pomiędzy przeglądami poziomu A :
• co 30 000 km maksymalnie lub co 2 lata dla silników benzynowych,
• co 20 000 km maksymalnie lub co 2 lata dla silników Diesla z wtryskiem bezpośrednim.
Odstępy pomiędzy przeglądami poziomu Awłaściwe dla Waszego pojazdu są określone przez trzy parametry :
• liczba obrotów silnika,
• temperatura oleju silnikowego,
• okresy nieużywania pojazdu.
W zależności od tych trzech czynników, wskaźnik czynności obsługowychproponuje okresy bardziej lub mniej zbliżone
do planu początkowego. W zależności od warunków użytkowania, jeden lub więcej przeglądów poziomu Amoże być
wykonanych pomiędzy dwoma przeglądami poziomu C.
W zależności od przebiegu wskazanego przez licznik, Wasz punkt serwisowy może zaproponować ewentualne wykonanie przeglądu poziomu C , aby uniknąć ponownego przeglądu w niedługim czasie.
PRZEGLĄDY PEUGEOT
18

22-07-2002

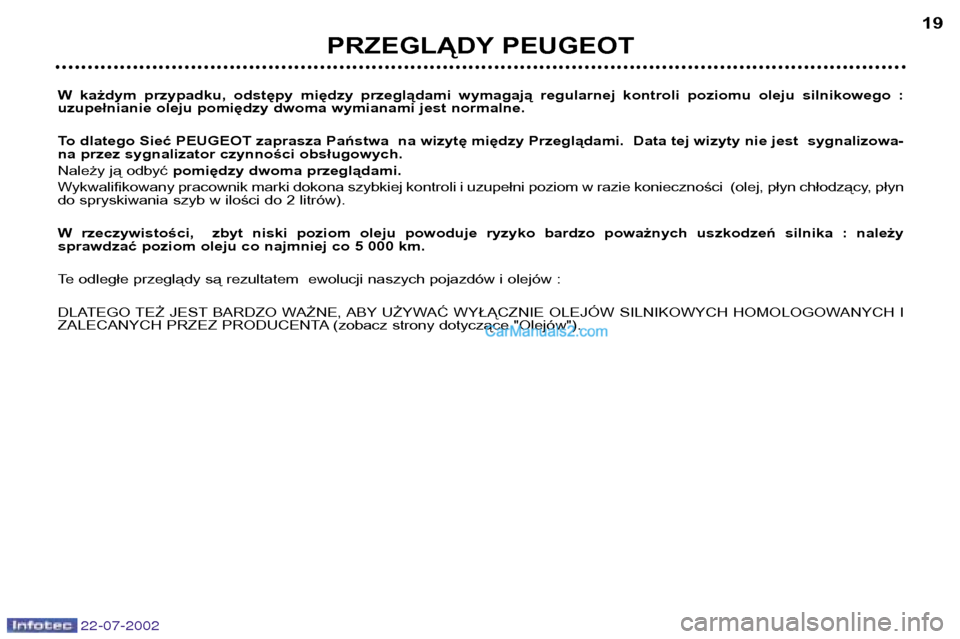

W każdym przypadku, odstępy między przeglądami wymagają regularnej kontroli poziomu oleju silnikowego :
uzupełnianie oleju pomiędzy dwoma wymianami jest normalne.
To dlatego Sieć PEUGEOT zaprasza Państwa na wizytę między Przeglądami. Data tej wizyty nie jest sygnalizowa-
na przez sygnalizator czynności obsługowych.
Należy ją odbyć pomiędzy dwoma przeglądami.
Wykwalifikowany pracownik marki dokona szybkiej kontroli i uzupełni poziom w razie konieczności (olej, płyn chłodzący, płyn
do spryskiwania szyb w ilości do 2 litrów).
W rzeczywistości, zbyt niski poziom oleju powoduje ryzyko bardzo poważnych uszkodzeń silnika : należy
sprawdzać poziom oleju co najmniej co 5 000 km.
Te odległe przeglądy są rezultatem ewolucji naszych pojazdów i olejów :
DLATEGO TEŻ JEST BARDZO WAŻNE, ABY UŻYWAĆ WYŁĄCZNIE OLEJÓW SILNIKOWYCH HOMOLOGOWANYCH I
ZALECANYCH PRZEZ PRODUCENTA (zobacz strony dotyczące "Olejów").
PRZEGLĄDY PEUGEOT 19

22-07-2002
SYGNALIZATOR CZYNNOŚCI OBSŁUGOWYCH
Umieszczony w zestawie
wskaźników wraz z całkowitym
licznikiem kilometrów (przebieg
całkowity i dzienny), umożliwia on
modyfikacje przebiegów między
wymianami oleju w zależności od
warunków użytkowania pojazdu. Działanie
W chwili włączenia zapłonu i przez
następne kilka sekund, zapala się
symbol klucza oznaczający
przegląd; wyświetlacz licznika
kilometrów wskazuje przebieg
(przybliżony) jaki pozostał do
następnego przeglądu. Przykład: pozostało 4 800 km do
przeglądu. Po włączeniu zapłonu i
przez następne kilka sekund
wyświetlacz pokazuje: Po kilku sekundach od włączenia
zapłonu, licznik całkowitego
przebiegu powraca w tryb pracy i
wskazuje przebieg całkowity oraz
dzienny.
Przebieg do następnego
przeglądu poniżej 1 000 km.
Po kilku sekundach od włączenia
zapłonu, licznik przebiegu
całkowitego i dziennego powraca
do normalnego trybu działania, a
symbol klucza pozostaje zapalony.
Sygnalizuje on zbliżający się przegląd.
Termin przeglądu przekroczony.
Przy każdym włączeniu zapłonu i
następnie po kilku sekundach, klucz
obsługowy i licznik kilometrów migają. Uwaga:
przy pracującym silniku,
klucz miga do momentu wykonania przeglądu.
PRZEGLĄDY PEUGEOT
20

22-07-2002

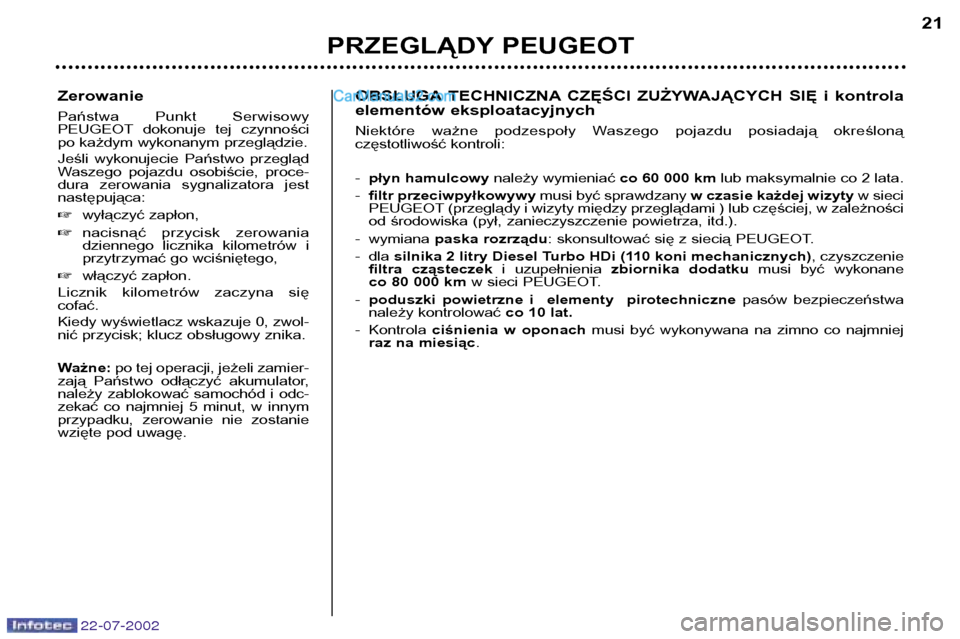

Zerowanie
Państwa Punkt Serwisowy
PEUGEOT dokonuje tej czynności
po każdym wykonanym przeglądzie.
Jeśli wykonujecie Państwo przegląd
Waszego pojazdu osobiście, proce-
dura zerowania sygnalizatora jestnastępująca: wyłączyć zapłon,
nacisnąć przycisk zerowania
dziennego licznika kilometrów i
przytrzymać go wciśniętego,
włączyć zapłon.
Licznik kilometrów zaczyna sięcofać.
Kiedy wyświetlacz wskazuje 0, zwol-
nić przycisk; klucz obsługowy znika.
Ważne: po tej operacji, jeżeli zamier-
zają Państwo odłączyć akumulator,
należy zablokować samochód i odc-
zekać co najmniej 5 minut, w innym
przypadku, zerowanie nie zostanie
wzięte pod uwagę. OBSŁUGA TECHNICZNA CZĘŚCI ZUŻYWAJĄCYCH SIĘ i kontrola
elementów eksploatacyjnych
Niektóre ważne podzespoły Waszego pojazdu posiadają określoną
częstotliwość kontroli: -
płyn hamulcowy należy wymieniać co 60 000 kmlub maksymalnie co 2 lata.
- filtr przeciwpyłkowywy musi być sprawdzany w czasie każdej wizyty w sieci
PEUGEOT (przeglądy i wizyty między przeglądami ) lub częściej, w zależności
od środowiska (pył, zanieczyszczenie powietrza, itd.).
- wymiana paska rozrządu : skonsultować się z siecią PEUGEOT.
- dla silnika 2 litry Diesel Turbo HDi (110 koni mechanicznych) , czyszczenie
filtra cząsteczek i uzupełnienia zbiornika dodatku musi być wykonane
co 80 000 km w sieci PEUGEOT.
- poduszki powietrzne i elementy pirotechniczne pasów bezpieczeństwa
należy kontrolować co 10 lat.
- Kontrola ciśnienia w oponach musi być wykonywana na zimno co najmniej
raz na miesiąc .
PRZEGLĄDY PEUGEOT 21

22-07-2002

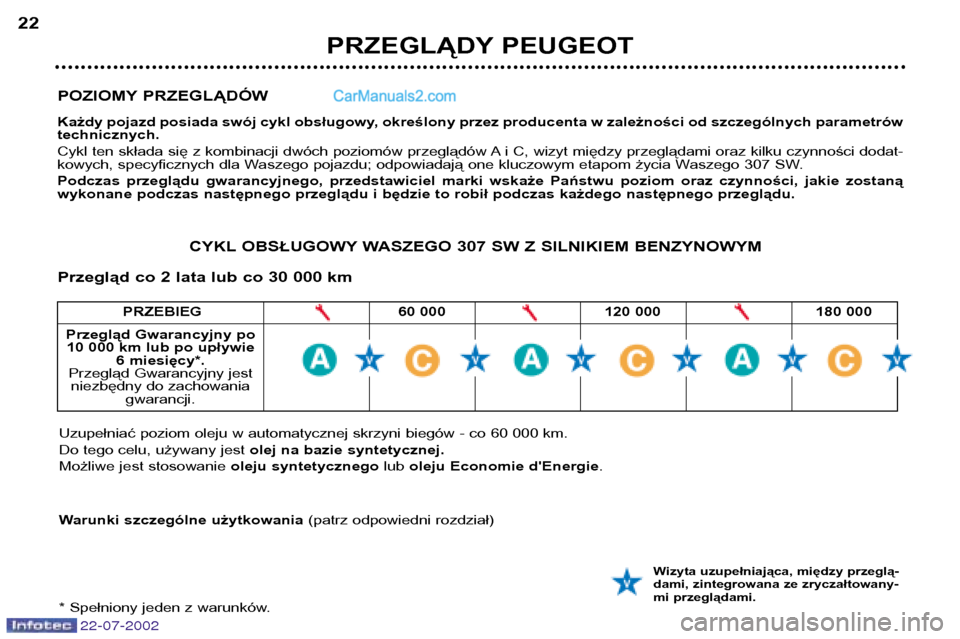

PRZEBIEG 60 000 120 000 180 000
POZIOMY PRZEGLĄDÓW
Każdy pojazd posiada swój cykl obsługowy, określony przez producenta w zależności od szczególnych parametrów technicznych.
Cykl ten składa się z kombinacji dwóch poziomów przeglądów A i C, wizyt między przeglądami oraz kilku czynności dodat-
kowych, specyficznych dla Waszego pojazdu; odpowiadają one kluczowym etapom życia Waszego 307 SW.
Podczas przeglądu gwarancyjnego, przedstawiciel marki wskaże Państwu poziom oraz czynności, jakie zostaną
wykonane podczas następnego przeglądu i będzie to robił podczas każdego następnego przeglądu.
PRZEGLĄDY PEUGEOT
22
CYKL OBSŁUGOWY WASZEGO 307 SW Z SILNIKIEM BENZYNOWYM
Przegląd co 2 lata lub co 30 000 km
Przegląd Gwarancyjny po10 000 km lub po upływie 6 miesięcy*.
Przegląd Gwarancyjny jest niezbędny do zachowania gwarancji.
Uzupełniać poziom oleju w automatycznej skrzyni biegów - co 60 000 km.
Do tego celu, używany jest olej na bazie syntetycznej.
Możliwe jest stosowanie oleju syntetycznegolub oleju Economie d'Energie .
Warunki szczególne użytkowania (patrz odpowiedni rozdział)
* Spełniony jeden z warunków.
Wizyta uzupełniająca, między przeglą-
dami, zintegrowana ze zryczałtowany-
mi przeglądami.

22-07-2002
120 000180 000
PRZEBIEG
60 000
PRZEGLĄDY PEUGEOT 23

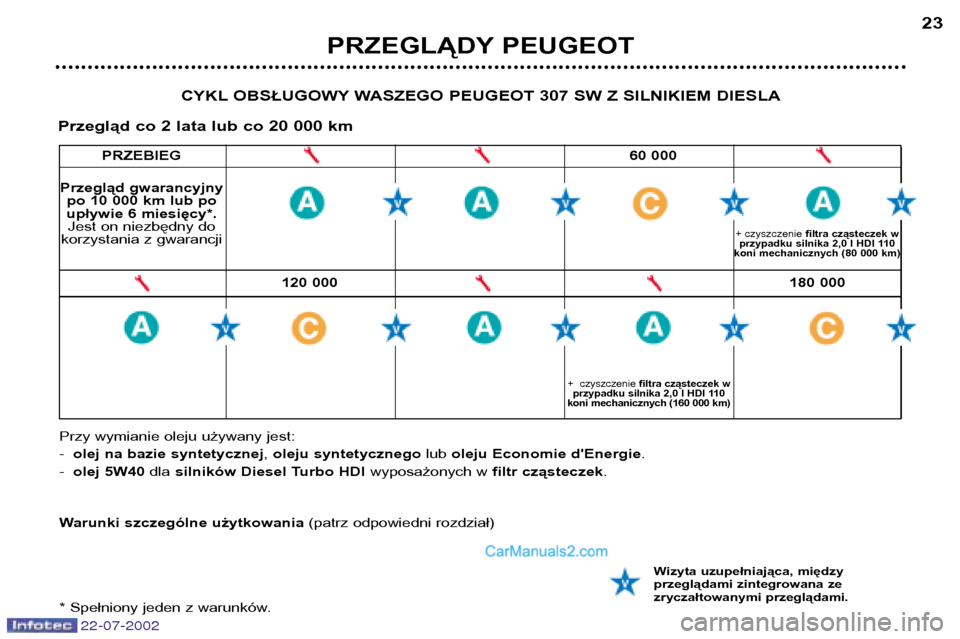

CYKL OBSŁUGOWY WASZEGO PEUGEOT 307 SW Z SILNIKIEM DIESLA
Przegląd co 2 lata lub co 20 000 km
Przegląd gwarancyjny po 10 000 km lub po
upływie 6 miesięcy*. Jest on niezbędny do
korzystania z gwarancji
+ czyszczenie filtra cząsteczek w
przypadku silnika 2,0 l HDI 110
koni mechanicznych (160 000 km) + czyszczenie
filtra cząsteczek w
przypadku silnika 2,0 l HDI 110
koni mechanicznych (80 000 km)
Przy wymianie oleju używany jest: - olej na bazie syntetycznej , oleju syntetycznego lub oleju Economie d'Energie .
- olej 5W40 dla silników Diesel Turbo HDI wyposażonych w filtr cząsteczek.
Warunki szczególne użytkowania (patrz odpowiedni rozdział)
* Spełniony jeden z warunków.
Wizyta uzupełniająca, między
przeglądami zintegrowana ze
zryczałtowanymi przeglądami.

22-07-2002

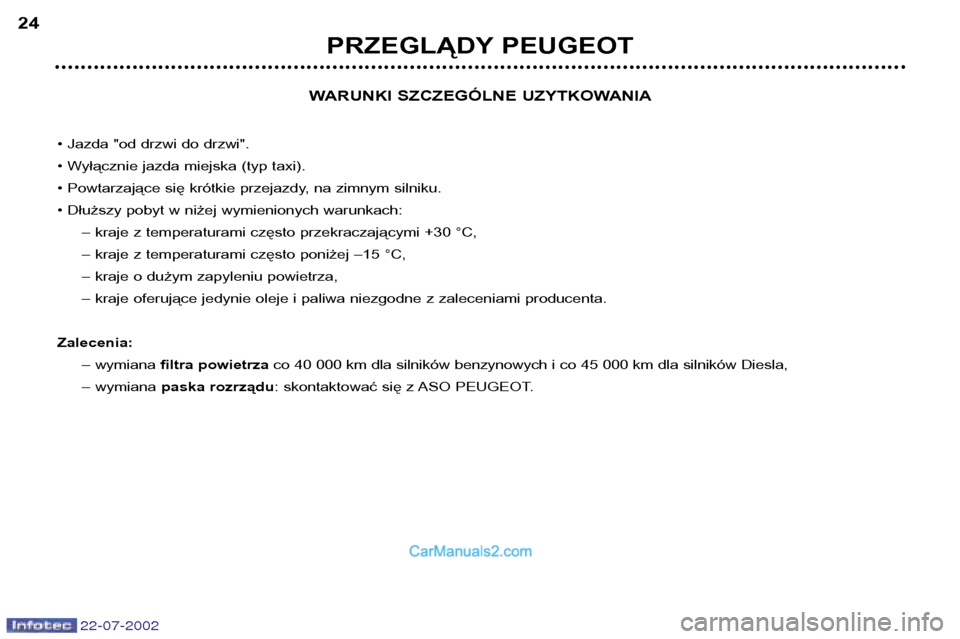

WARUNKI SZCZEGÓLNE UZYTKOWANIA
• Jazda "od drzwi do drzwi".
• Wyłącznie jazda miejska (typ taxi).
• Powtarzające się krótkie przejazdy, na zimnym silniku.
• Dłuższy pobyt w niżej wymienionych warunkach: – kraje z temperaturami często przekraczającymi +30 °C,
– kraje z temperaturami często poniżej –15 °C,
– kraje o dużym zapyleniu powietrza,
– kraje oferujące jedynie oleje i paliwa niezgodne z zaleceniami producenta.
Zalecenia: – wymiana filtra powietrza co 40 000 km dla silników benzynowych i co 45 000 km dla silników Diesla,
– wymiana paska rozrządu : skontaktować się z ASO PEUGEOT.
PRZEGLĄDY PEUGEOT
24
