Peugeot 307 SW 2002.5 Instrukcja Obsługi (in Polish)

22-07-2002

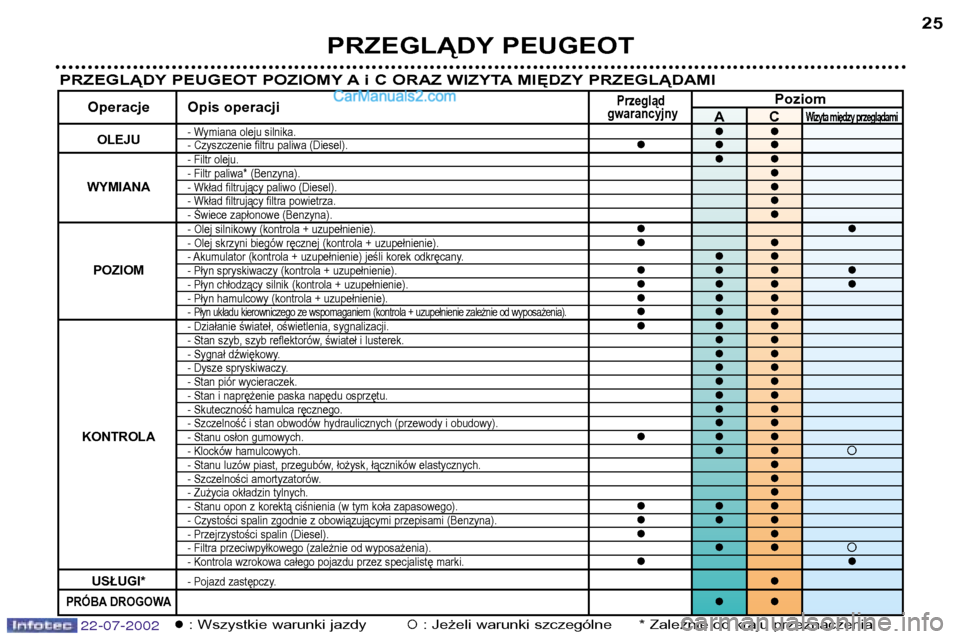

PRZEGLĄDY PEUGEOT25
PRZEGLĄDY PEUGEOT POZIOMY A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI
PrzeglądPoziom
Operacje Opis operacjigwarancyjnyACWizyta między przeglądami
OLEJU- Wymiana oleju silnika.- Czyszczenie filtru paliwa (Diesel).- Filtr oleju.- Filtr paliwa* (Benzyna).WYMIANA- Wkład filtrujący paliwo (Diesel).- Wkład filtrujący filtra powietrza.- Świece zapłonowe (Benzyna).- Olej silnikowy (kontrola + uzupełnienie).- Olej skrzyni biegów ręcznej (kontrola + uzupełnienie).- Akumulator (kontrola + uzupełnienie) jeśli korek odkręcany.POZIOM- Płyn spryskiwaczy (kontrola + uzupełnienie).- Płyn chłodzący silnik (kontrola + uzupełnienie).- Płyn hamulcowy (kontrola + uzupełnienie).- Płyn układu kierowniczego ze wspomaganiem (kontrola + uzupełnienie zależnie od wyposażenia).- Działanie świateł, oświetlenia, sygnalizacji.- Stan szyb, szyb reflektorów, świateł i lusterek.- Sygnał dźwiękowy.- Dysze spryskiwaczy.- Stan piór wycieraczek.- Stan i naprężenie paska napędu osprzętu.- Skuteczność hamulca ręcznego.- Szczelność i stan obwodów hydraulicznych (przewody i obudowy).KONTROLA- Stanu osłon gumowych.- Klocków hamulcowych. - Stanu luzów piast, przegubów, łożysk, łączników elastycznych.- Szczelności amortyzatorów.- Zużycia okładzin tylnych.- Stanu opon z korektą ciśnienia (w tym koła zapasowego).- Czystości spalin zgodnie z obowiązującymi przepisami (Benzyna).- Przejrzystości spalin (Diesel).- Filtra przeciwpyłkowego (zależnie od wyposażenia). - Kontrola wzrokowa całego pojazdu przez specjalistę marki.
USŁUGI*- Pojazd zastępczy.
PRÓBA DROGOWA
: Wszystkie warunki jazdy: Jeżeli warunki szczególne * Zależnie od kraju przeznaczenia

22-07-2002
(1) Minimalny poziom jakości: Silniki benzynowe: ACEA A3 i API SH/SJ; Silnik diesla: ACEA B3 i API CF/CD. - ACEA= Europejskie Stowarzyszenie Konstruktorów Samochodowych - API= American Petroleum Institute
Użycie oleju, nie spełniającego wymogów normy ACEA A3-B3, wymaga odwołania się do planu obsługi w " warunkach szczególnych", obejmującego skrócone przebiegi między przeglądami. * Olej Economie d'Energie może być używany wyłącznie w silnikach do niego przystosowanych.W silnikach Diesel Turbo HDI z filtrem cząsteczek używać wyłącznie oleju 5W40.

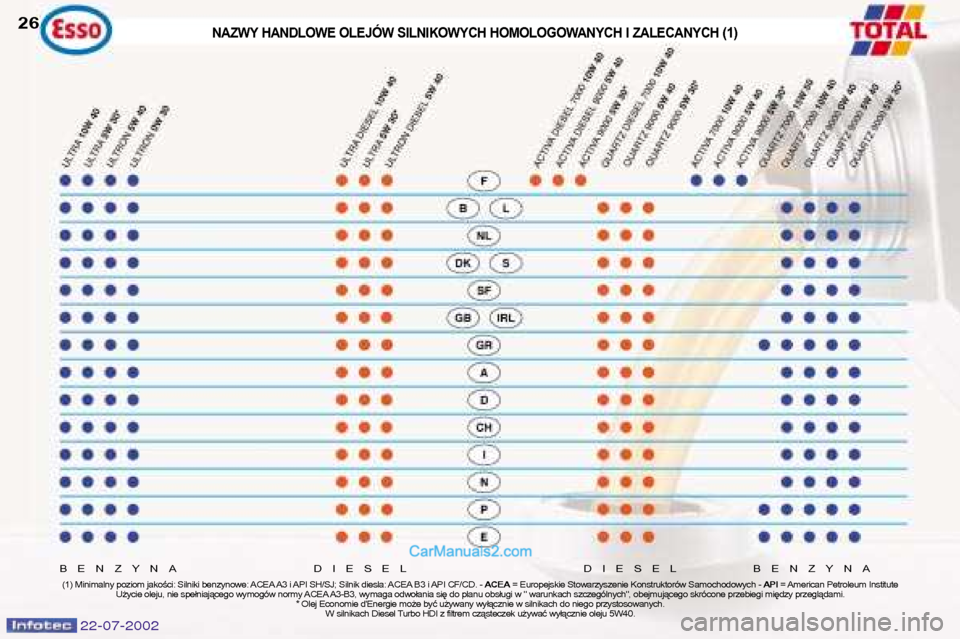

26NAZWY HANDLOWE OLEJÓW SILNIKOWYCH HOMOLOGOWANYCH I ZALECANYCH (1)
BENZYNA DIESEL DIESEL BENZYNA

22-07-2002

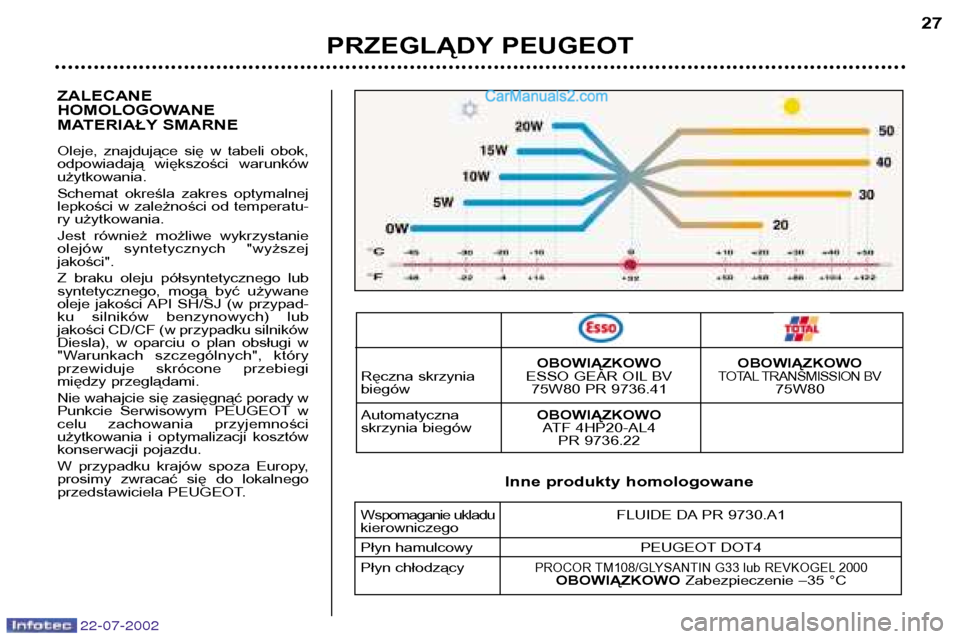

ZALECANE
HOMOLOGOWANE
MATERIAŁY SMARNE
Oleje, znajdujące się w tabeli obok,
odpowiadają większości warunkówużytkowania.
Schemat określa zakres optymalnej
lepkości w zależności od temperatu-
ry użytkowania.
Jest również możliwe wykrzystanie
olejów syntetycznych "wyższejjakości".
Z braku oleju półsyntetycznego lub
syntetycznego, mogą być używane
oleje jakości API SH/SJ (w przypad-
ku silników benzynowych) lub
jakości CD/CF (w przypadku silników
Diesla), w oparciu o plan obsługi w
"Warunkach szczególnych", który
przewiduje skrócone przebiegi
między przeglądami.
Nie wahajcie się zasięgnąć porady w
Punkcie Serwisowym PEUGEOT w
celu zachowania przyjemności
użytkowania i optymalizacji kosztów
konserwacji pojazdu.
W przypadku krajów spoza Europy,
prosimy zwracać się do lokalnego
przedstawiciela PEUGEOT.
PRZEGLĄDY PEUGEOT27
OBOWIĄZKOWO OBOWIĄZKOWO
Ręczna skrzynia ESSO GEAR OIL BVTOTAL TRANSMISSION BVbiegów 75W80 PR 9736.41 75W80 Automatyczna OBOWIĄZKOWO
skrzynia biegów ATF 4HP20-AL4 PR 9736.22
Inne produkty homologowane
Wspomaganie ukladu FLUIDE DA PR 9730.A1
kierowniczego
Płyn hamulcowy PEUGEOT DOT4
Płyn chłodzący
PROCOR TM108/GLYSANTIN G33 lub REVKOGEL 2000OBOWIĄZKOWO Zabezpieczenie –35 °C

22-07-2002
1 -Obrotomierz.
2 - Kontrolka pasa bezpieczeństwa.
3 - Kontrolka autodiagnostyki silnika.
4 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
5 - Kierunkowskaz lewy.
6 - Wskaźnik temperatury płynu
chłodzącego silnika.
7 - Kontrolka ładowaniaakumulatora. 8 -
Kontrolka centralnego alarmu
STOP.
9 - Wskaźnik ciśnienia oleju silnika.
10 - Kontrolka minimalnego poziomupaliwa.
11 - Kierunkowskaz prawy.
12 - Wskaźnik poziomu paliwa.
13 - Kontrolka systemu ABS.
14 - Kontrolka poduszekpowietrznych. 15 -
Kontrolka wyłączonej poduszki
powietrznej pasażera.
16 - Prędkościomierz.
17 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
18 - Przycisk zerowania licznika
dziennego przebiegu.
19 - Kontrolka światła
przeciwmgielnego tylnego.
20 - Kontrolka dynamicznej kontroli
stabilności (ASR / ESP).
21 - Kontrolka świateł
przeciwmgielnych przednich.
22 - Kontrolka wstępnego
podgrzewania silnika Diesla.
23 - Kontrolka świateł drogowych.
24 - Kontrolka minimalnego poziomu
płynu chłodzącego silnika.
25 - Kontrolka świateł mijania.
26 - Kontrolka obecności wody w
filtrze oleju napędowego(Diesel).
27 - Potencjometr oświetlenia.
KONTROLA DZIAŁANIA
28

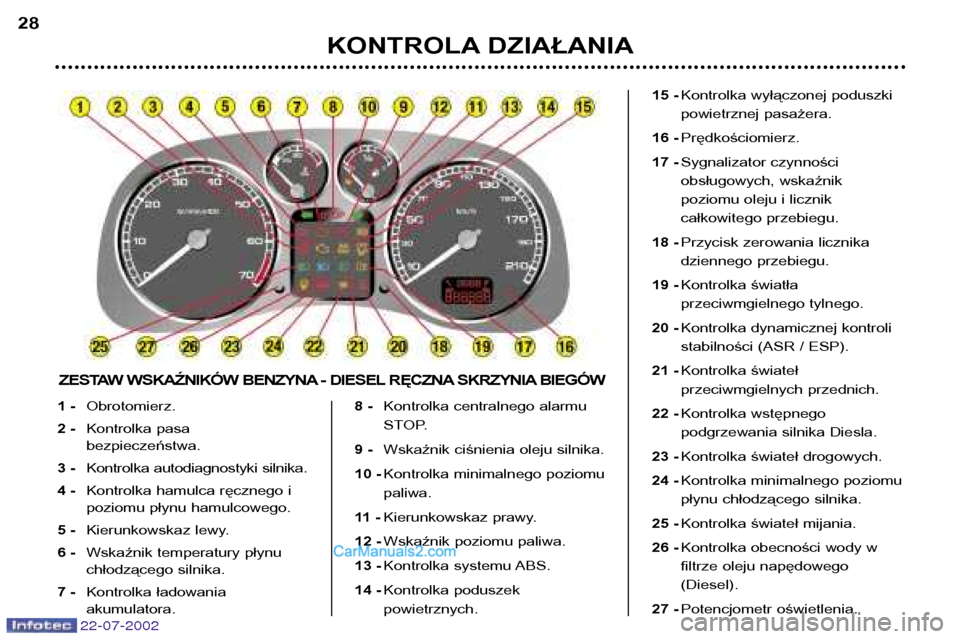

ZESTAW WSKAŹNIKÓW BENZYNA - DIESEL RĘCZNA SKRZYNIA BIEGÓW

22-07-2002
KONTROLA DZIAŁANIA29
1 -
Obrotomierz.
2 - Kontrolka pasa bezpieczeństwa.
3 - Kontrolka autodiagnostyki silnika.
4 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
5 - Kierunkowskaz lewy.
6 - Wskaźnik temperatury płynuchłodzącego.
7 - Kontrolka ładowaniaakumulatora. 8 -
Kontrolka centralnego alarmu
STOP.
9 - Wskaźnik ciśnienia olejusilnikowego.
10 - Kontrolka minimalnego poziomupaliwa.
11 - Kierunkowskaz prawy.
12 - Wskaźnik poziomu paliwa.
13 - Kontrolka systemu ABS.
14 - Kontrolka poduszekpowietrznych. 15 -
Kontrolka wyłączonej poduszki
powietrznej pasażera.
16 - Prędkościomierz.
17 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
18 - Przycisk zerowania licznika
dziennego przebiegu.
19 - Kontrolka światła
przeciwmgielnego tylnego.
20 - Kontrolka dynamicznej kontroli
stabilności (ASR / ESP).
21 - Kontrolka świateł
przeciwmgielnych przednich.
22 - Kontrolka świateł drogowych.
23 - Kontrolka minimalnego poziomu
płynu chłodzącego silnika.
24 - Kontrolka świateł mijania.
25 - Potencjometr oświetlenia.
26 - Kontrolka programu sport.
27 - Kontrolka programu śnieg.
28 - Wskaźnik położenia dźwigni
zmiany biegów.

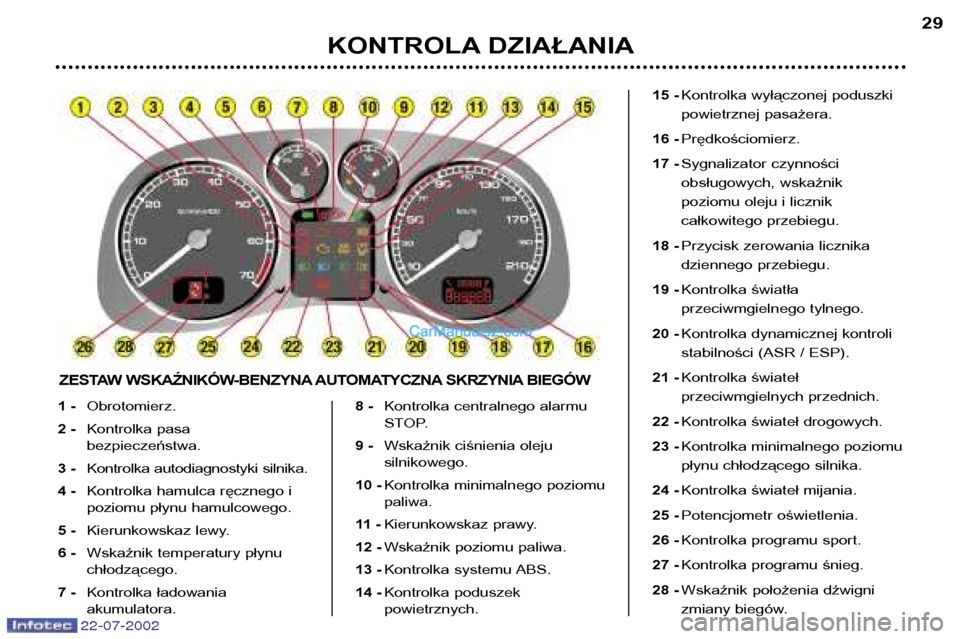

ZESTAW WSKAŹNIKÓW-BENZYNA AUTOMATYCZNA SKRZYNIA BIEGÓW

Kontrolka minimalnego poziomu płynu chłodzącego silnik
Jest sprzężona z kontrolką centralnego alertu STOP.
Kontrolka ta zapala się po każdym włączeniu zapłonu na około 3 sekundy.
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat wyświetlany
na ekranie wielofunkcyjnym "Uzupełnić poziom płynu chłodzącego silnik" .
Należy koniecznie zatrzymać pojazd.Uwaga: przed uzupełnieniem poziomu, należy odczekać do ochłodzenia silnika.KONTROLKA CENTRALNEGO ALERTU STOP
Zapala się po każdym włączeniu zapłonu.
Jest sprzężona z kontrolkami "ciśnienie oleju", "temperatura oleju",
"minimalny poziom płynu chłodzącego", "poziom płynu hamulcowego",
"usterka systemu elektronicznego rozdziału hamowania", wskaźnikiem temperatu-
ry płynu chłodzącego. Miganie kontrolki STOPwystępuje, jeżeli jedne z drzwi lub
bagażnik są otwarte. Rozlega się sygnał dźwiękowy, a na ekranie wielofunkcyjnym
pojawia się ikona. W takim przypadku, zatrzymanie się nie jest konieczne, jeżeli jest
to sytuacja przewidziana przez kierowcę (transport długich przedmiotów).
Należy koniecznie się zatrzymać w przypadku zapalenia się kontrolki na stałe
przy pracującym silniku.
Skontaktować się z Punktem Serwisowym PEUGEOT.
Kontrolka ciśnienia oleju silnikowego
Jest sprzężona z kontrolką centralnego alertu STOP.
Zapaleniu się kontrolki, przy pracującym silniku, towarzyszy sygnał
dźwiękowy i komunikat na ekranie wielofunkcyjnym "Zbyt niskie
ciśnienie oleju" lub "Uzupełnić poziom oleju" .
Należy koniecznie zatrzymać pojazd.
W przypadku braku oleju w układzie smarowania, należy uzupełnić poziom.
Należy jak najszybciej skontaktować się z ASO PEUGEOT.

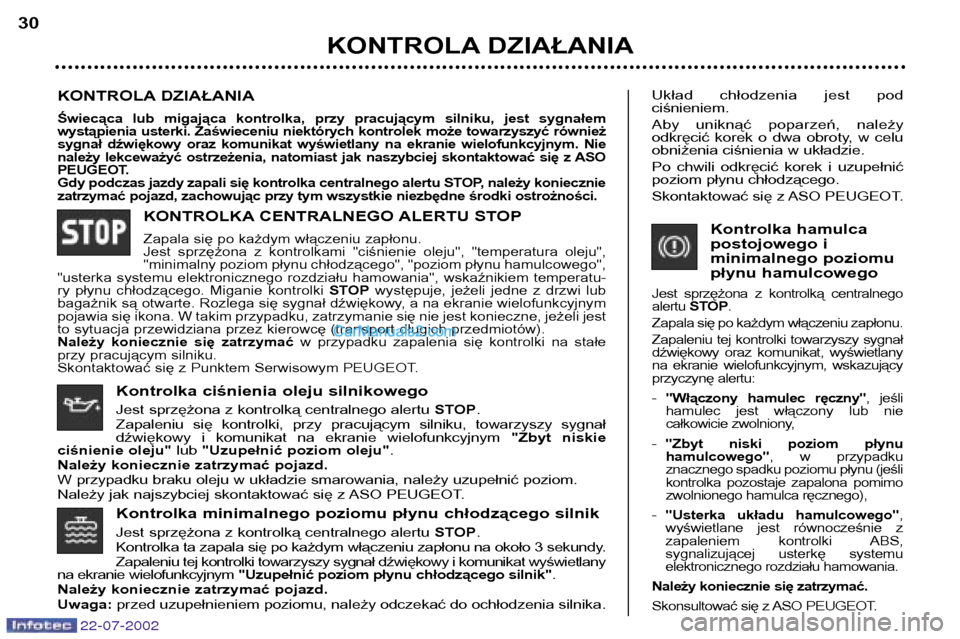

KONTROLA DZIAŁANIA
Świecąca lub migająca kontrolka, przy pracującym silniku, jest sygnałem
wystąpienia usterki. Zaświeceniu niektórych kontrolek może towarzyszyć również
sygnał dźwiękowy oraz komunikat wyświetlany na ekranie wielofunkcyjnym. Nie
należy lekceważyć ostrzeżenia, natomiast jak naszybciej skontaktować się z ASO
PEUGEOT.
Gdy podczas jazdy zapali się kontrolka centralnego alertu STOP, należy koniecznie
zatrzymać pojazd, zachowując przy tym wszystkie niezbędne środki ostrożności.
Układ chłodzenia jest pod ciśnieniem.
Aby uniknąć poparzeń, należy
odkręcić korek o dwa obroty, w celu
obniżenia ciśnienia w układzie.
Po chwili odkręcić korek i uzupełnić
poziom płynu chłodzącego.
Skontaktować się z ASO PEUGEOT.
Kontrolka hamulca
postojowego i
minimalnego poziomu
płynu hamulcowego
Jest sprzężona z kontrolką centralnego alertu STOP .
Zapala się po każdym włączeniu zapłonu.
Zapaleniu tej kontrolki towarzyszy sygnał
dźwiękowy oraz komunikat, wyświetlany
na ekranie wielofunkcyjnym, wskazujący
przyczynę alertu: - "Włączony hamulec ręczny" , jeśli
hamulec jest włączony lub nie
całkowicie zwolniony,
- "Zbyt niski poziom płynu
hamulcowego" , w przypadku
znacznego spadku poziomu płynu (jeśli
kontrolka pozostaje zapalona pomimo
zwolnionego hamulca ręcznego),
- "Usterka układu hamulcowego" ,
wyświetlane jest równocześnie z
zapaleniem kontrolki ABS,
sygnalizującej usterkę systemu
elektronicznego rozdziału hamowania.
Należy koniecznie się zatrzymać.
Skonsultować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
30
22-07-2002

22-07-2002

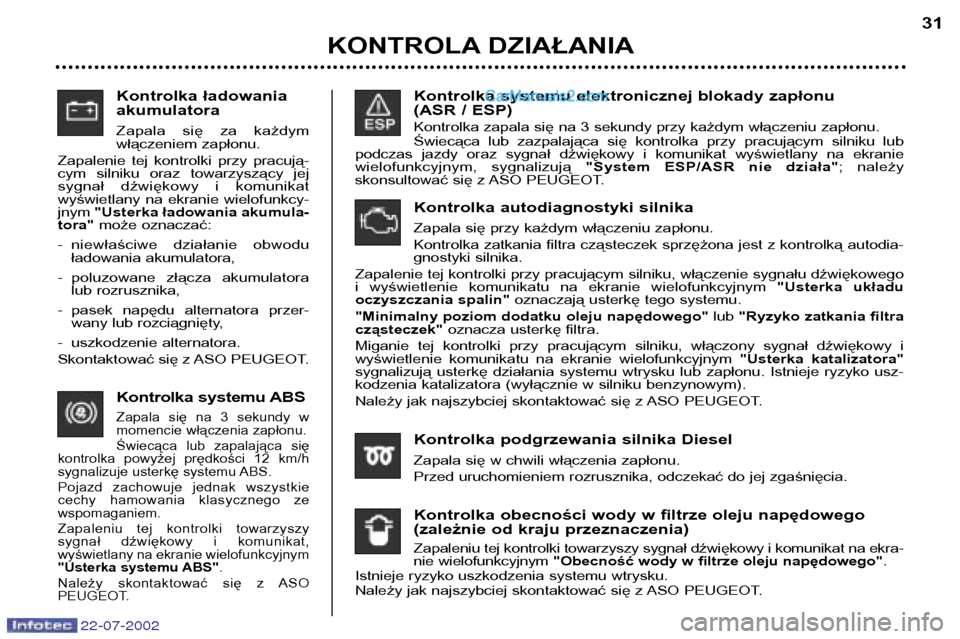

Kontrolka ładowania akumulatora
Zapala się za każdym
włączeniem zapłonu.
Zapalenie tej kontrolki przy pracują-
cym silniku oraz towarzyszący jej
sygnał dźwiękowy i komunikat
wyświetlany na ekranie wielofunkcy-jnym "Usterka ładowania akumula-
tora" może oznaczać:
- niewłaściwe działanie obwodu ładowania akumulatora,
- poluzowane złącza akumulatora lub rozrusznika,
- pasek napędu alternatora przer- wany lub rozciągnięty,
- uszkodzenie alternatora.
Skontaktować się z ASO PEUGEOT.
Kontrolka systemu ABS
Zapala się na 3 sekundy w
momencie włączenia zapłonu.
Świecąca lub zapalająca się
kontrolka powyżej prędkości 12 km/h
sygnalizuje usterkę systemu ABS.
Pojazd zachowuje jednak wszystkie
cechy hamowania klasycznego zewspomaganiem.
Zapaleniu tej kontrolki towarzyszy
sygnał dźwiękowy i komunikat,
wyświetlany na ekranie wielofunkcyjnym
"Usterka systemu ABS" .
Należy skontaktować się z ASO
PEUGEOT.
Kontrolka systemu elektronicznej blokady zapłonu
(ASR / ESP)
Kontrolka zapala się na 3 sekundy przy każdym włączeniu zapłonu.
Świecąca lub zazpalająca się kontrolka przy pracującym silniku lub
podczas jazdy oraz sygnał dźwiękowy i komunikat wyświetlany na ekranie
wielofunkcyjnym, sygnalizują "System ESP/ASR nie działa" ; należy
skonsultować się z ASO PEUGEOT.
Kontrolka podgrzewania silnika Diesel
Zapala się w chwili włączenia zapłonu.
Przed uruchomieniem rozrusznika, odczekać do jej zgaśnięcia.
Kontrolka obecności wody w filtrze oleju napędowego
(zależnie od kraju przeznaczenia)
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat na ekra-
nie wielofunkcyjnym "Obecność wody w filtrze oleju napędowego" .
Istnieje ryzyko uszkodzenia systemu wtrysku.
Należy jak najszybciej skontaktować się z ASO PEUGEOT. Kontrolka autodiagnostyki silnika
Zapala się przy każdym włączeniu zapłonu.
Kontrolka zatkania filtra cząsteczek sprzężona jest z kontrolką autodia-
gnostyki silnika.
Zapalenie tej kontrolki przy pracującym silniku, włączenie sygnału dźwiękowego
i wyświetlenie komunikatu na ekranie wielofunkcyjnym "Usterka układu
oczyszczania spalin" oznaczają usterkę tego systemu.
"Minimalny poziom dodatku oleju napędowego" lub "Ryzyko zatkania filtra
cząsteczek" oznacza usterkę filtra.
Miganie tej kontrolki przy pracującym silniku, włączony sygnał dźwiękowy i
wyświetlenie komunikatu na ekranie wielofunkcyjnym "Usterka katalizatora"
sygnalizują usterkę działania systemu wtrysku lub zapłonu. Istnieje ryzyko usz-
kodzenia katalizatora (wyłącznie w silniku benzynowym).
Należy jak najszybciej skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA 31

22-07-2002

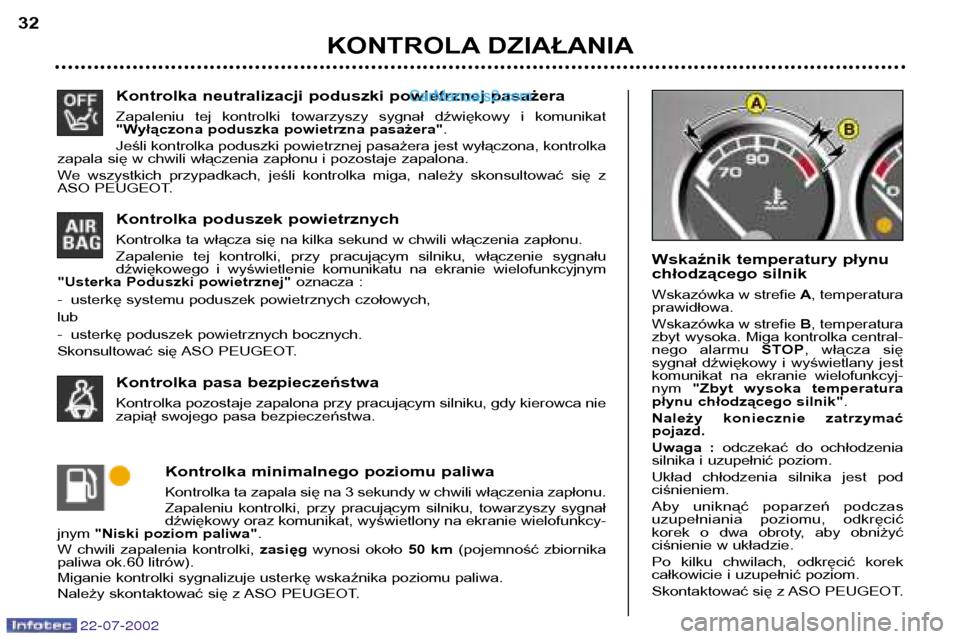

Kontrolka neutralizacji poduszki powietrznej pasażera
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat
"Wyłączona poduszka powietrzna pasażera".
Jeśli kontrolka poduszki powietrznej pasażera jest wyłączona, kontrolka
zapala się w chwili włączenia zapłonu i pozostaje zapalona.
We wszystkich przypadkach, jeśli kontrolka miga, należy skonsultować się z
ASO PEUGEOT.
Kontrolka pasa bezpieczeństwa
Kontrolka pozostaje zapalona przy pracującym silniku, gdy kierowca nie
zapiął swojego pasa bezpieczeństwa.Kontrolka minimalnego poziomu paliwa
Kontrolka ta zapala się na 3 sekundy w chwili włączenia zapłonu.
Zapaleniu kontrolki, przy pracującym silniku, towarzyszy sygnał dźwiękowy oraz komunikat, wyświetlony na ekranie wielofunkcy-
jnym "Niski poziom paliwa" .
W chwili zapalenia kontrolki, zasięgwynosi około 50 km(pojemność zbiornika
paliwa ok.60 litrów).
Miganie kontrolki sygnalizuje usterkę wskaźnika poziomu paliwa.
Należy skontaktować się z ASO PEUGEOT. Kontrolka poduszek powietrznych
Kontrolka ta włącza się na kilka sekund w chwili włączenia zapłonu.
Zapalenie tej kontrolki, przy pracującym silniku, włączenie sygnału
dźwiękowego i wyświetlenie komunikatu na ekranie wielofunkcyjnym
"Usterka Poduszki powietrznej" oznacza :
- usterkę systemu poduszek powietrznych czołowych, lub
- usterkę poduszek powietrznych bocznych.
Skonsultować się ASO PEUGEOT. Wskaźnik temperatury płynu
chłodzącego silnik
Wskazówka w strefie
A, temperatura
prawidłowa.
Wskazówka w strefie B, temperatura
zbyt wysoka. Miga kontrolka central-
nego alarmu STOP, włącza się
sygnał dźwiękowy i wyświetlany jest
komunikat na ekranie wielofunkcyj-nym "Zbyt wysoka temperatura
płynu chłodzącego silnik" .
Należy koniecznie zatrzymaćpojazd.
Uwaga : odczekać do ochłodzenia
silnika i uzupełnić poziom.
Układ chłodzenia silnika jest pod ciśnieniem.
Aby uniknąć poparzeń podczas
uzupełniania poziomu, odkręcić
korek o dwa obroty, aby obniżyć
ciśnienie w układzie.
Po kilku chwilach, odkręcić korek
całkowicie i uzupełnić poziom.
Skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
32

22-07-2002
Kontrolka neutralizacji poduszki powietrznej pasażera
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat
"Wyłączona poduszka powietrzna pasażera".
Jeśli kontrolka poduszki powietrznej pasażera jest wyłączona, kontrolka
zapala się w chwili włączenia zapłonu i pozostaje zapalona.
We wszystkich przypadkach, jeśli kontrolka miga, należy skonsultować się z
ASO PEUGEOT.
Kontrolka pasa bezpieczeństwa
Kontrolka pozostaje zapalona przy pracującym silniku, gdy kierowca nie
zapiął swojego pasa bezpieczeństwa.Kontrolka minimalnego poziomu paliwa
Kontrolka ta zapala się na 3 sekundy w chwili włączenia zapłonu.
Zapaleniu kontrolki, przy pracującym silniku, towarzyszy sygnał dźwiękowy oraz komunikat, wyświetlony na ekranie wielofunkcy-
jnym "Niski poziom paliwa" .
W chwili zapalenia kontrolki, zasięgwynosi około 50 km(pojemność zbiornika
paliwa ok.60 litrów).
Miganie kontrolki sygnalizuje usterkę wskaźnika poziomu paliwa.
Należy skontaktować się z ASO PEUGEOT. Kontrolka poduszek powietrznych
Kontrolka ta włącza się na kilka sekund w chwili włączenia zapłonu.
Zapalenie tej kontrolki, przy pracującym silniku, włączenie sygnału
dźwiękowego i wyświetlenie komunikatu na ekranie wielofunkcyjnym
"Usterka Poduszki powietrznej" oznacza :
- usterkę systemu poduszek powietrznych czołowych, lub
- usterkę poduszek powietrznych bocznych.
Skonsultować się ASO PEUGEOT. Wskaźnik temperatury płynu
chłodzącego silnik
Wskazówka w strefie
A, temperatura
prawidłowa.
Wskazówka w strefie B, temperatura
zbyt wysoka. Miga kontrolka central-
nego alarmu STOP, włącza się
sygnał dźwiękowy i wyświetlany jest
komunikat na ekranie wielofunkcyj-nym "Zbyt wysoka temperatura
płynu chłodzącego silnik" .
Należy koniecznie zatrzymaćpojazd.
Uwaga : odczekać do ochłodzenia
silnika i uzupełnić poziom.
Układ chłodzenia silnika jest pod ciśnieniem.
Aby uniknąć poparzeń podczas
uzupełniania poziomu, odkręcić
korek o dwa obroty, aby obniżyć
ciśnienie w układzie.
Po kilku chwilach, odkręcić korek
całkowicie i uzupełnić poziom.
Skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
32

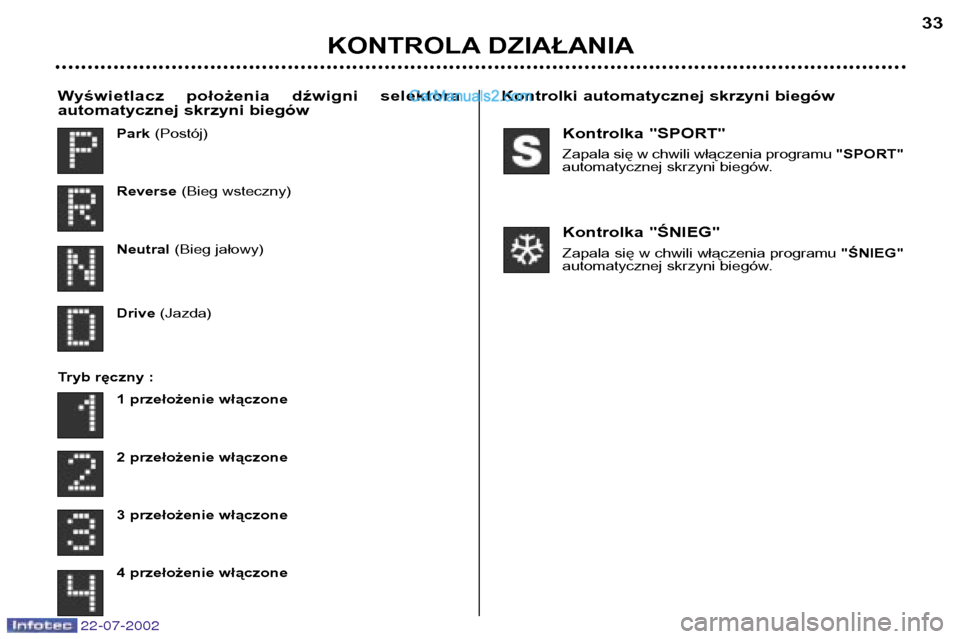

Kontrolka "SPORT"
Zapala się w chwili włączenia programu "SPORT"
automatycznej skrzyni biegów.
Kontrolka "ŚNIEG"
Zapala się w chwili włączenia programu "ŚNIEG"
automatycznej skrzyni biegów.
Park
(Postój)
Reverse (Bieg wsteczny)
Neutral (Bieg jałowy)
Drive (Jazda)
Tryb ręczny : 1 przełożenie włączone
2 przełożenie włączone
3 przełożenie włączone
4 przełożenie włączone
KONTROLA DZIAŁANIA 33
Wyświetlacz położenia dźwigni selektora
automatycznej skrzyni biegów
Kontrolki automatycznej skrzyni biegów
22-07-2002
