Климатик Peugeot 307 SW 2003 Ръководство за експлоатация (in Bulgarian)

БЪРЗ ПОГЛЕД ВЪРХУ ВАШЕТО PEUGEOT 307 SW1
Страници
Седалки 88 - 102
Лост за управление от волана110 - 116
Екрани на бордното табло 28 - 29
Вентилация, климатик 82 - 87
Огледала за обратно виждане118 - 119
Страници
Проверки, контрол 136 - 140
Отваряния 103 - 109
Отвор на резервоара за гориво10 9
Смяна на крушка 145 - 147
Смяна на колело 141 - 144
Всеки модел съдържа само част от посочените елементи на оборудването, в зависимост от нивото на
изпълнение и характерните особености на страната, в която се продава.
14-04-2003

14-04-2003
1 -Въздушна възглавница за
водача.
Клаксон.
2 - Управление на
светлините, на мигачите.
3 - Лост за управление на
радиото от волана.
4 - Арматурно табло.
5 - Управление на
чистачките/устройство за
миене на фарове/
бордови компютър.
6 - Бутон за аларма.
7 - Бутон за централно
заключване.
8 - Бутон за аварийни
светлини.
9 - Многофункционален
екран.
10 - Подвижни централни
аератори за вентилация
и за регулиране на
дебита на въздух.
11 - Дюзи за размразяване на
предно стъкло.
12 - Място за
високоговорител
(twееter).
13 - Дюза за размразяване на
странично стъкло. 14 -
Подвижен страничен
аератор за вентилация и
за регулиране на дебита
на въздух.
15 - Въздушна възглавница за
пътника до водача.
16 - Жабка.
17 - Радио RB3, RD3 или RT3.
18 - Управление на отопляеми
седалки.
19 - Устройство за смяна на
CD.
20 - Бутони за управление на
вентилация/климатик.
21 - Преден пепелник.
22 - Дюза за отопление към
краката на пътниците на
задните седалки.
23 - Контакт за аксесоари 12 V.
24 - Скоростен лост.
25 - Поставка за кутии снапитки.
26 - Ръчна спирачка.
27 - Кутия за отпадъци.
28 - Бутон за неутрализиране
на въздушната
възглавница на пътника
до водача*. 29 -
Управление на щората на
панорамния покрив.
30 - Устройство против
кражба и контакт.
31 - Лост за отваряне на
капака на двигателя.
32 - Устройство за регулиране
на волана.
33 - Кутия с предпазители.
34 - Управление на
електрическите огледала
за обратно виждане.
Управление на
електрическите стъкла.Заключване
управлението на задните
електрически стъкла.
35 - Регулиране на фаровете
във височина.
36 - Бутон за регулатора на
скоростта.
* Според страната.
3БЪРЗ ПОГЛЕД ВЪРХУ ВАШЕТО PEUGEOT 307 SW

14-04-2003
13
N° Символ Функция
БЪРЗ ПОГЛЕД ВЪРХУ ВАШЕТО PEUGEOT
307 SW
КЛИМАТИК
84
Регулиране на
разпределението навъздух.
1
Управление на
влизащия въздух.
2
Регулиране на
температурата.
3
Размразяване на
задното стъкло и на
огледалата за
обратно виждане.
4
Регулиране
дебита на въздух.
5
Управление на
климатика.
6

14-04-2003
14
N° Символ Функция
БЪРЗ ПОГЛЕД ВЪРХУ ВАШЕТО PEUGEOT 307 SW
АВТОМАТИЧЕН КЛИМАТИК
86
Регулиране
дебита на въздух.
Регулиране
разпределението
на въздуха.
1 23 4 56 7 8 9 Управление на
входящия въздух.
Управление на
климатика.
Изключване на
системата.
Размразяване на задното
стъкло и на огледалата
за обратно виждане.
Регулиране на
температурата.
Автоматична
програма комфорт.
Автоматична
програма видимост.

14-04-2003

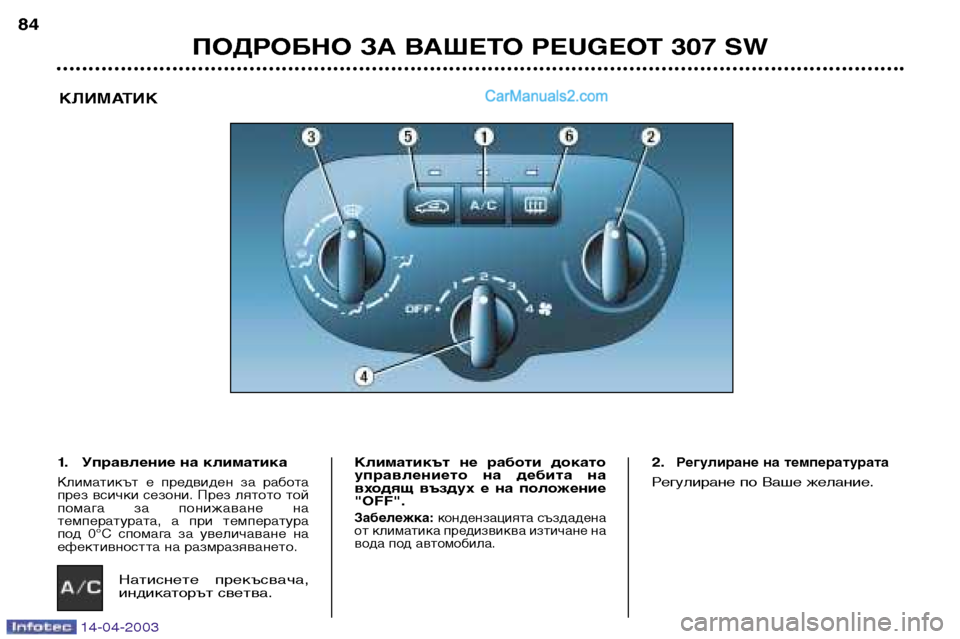

ПОДРОБНО ЗА ВАШЕТО PEUGEOT 307 SW
84
КЛИМАТИК
1. Управление на климатика
Климатикът е предвиден за работа
през всички сезони. През лятото той
помага за понижаване на
температурата, а при температура
под 0°C спомага за увеличаване на
ефективността на размразяването.
Натиснете прекъсвача,
индикаторът светва. Климатикът не работи докато
управлението на дебита на
входящ въздух е на положение"OFF".
Забележка:
кондензацията създадена
от климатика предизвиква изтичане на
вода под автомобила.
2.Регулиране на температурата
Регулиране по Ваше желание.

14-04-2003
ПОДРОБНО ЗА ВАШЕТО PEUGEOT 307 SW85
4. Регулиране на дебита на
въздух
От положение 1до
положение 4, завъртете
лоста за управление, за
да получите достатъчно
въздух за осигуряване на
вашия комфорт.
5. Входящ въздух
Еднократно натискане на
бутон 5позволява
рециклирането на
вътрешния въздух.
Функцията рециклиране,
обозначена от светването на
индикатора, позволява
изолирането на купето от
външните миризми и пушеци.
Използването на тази функция
едновременно с климатика,
позволява подобряване на
действието й при положение
студен входящ въздух.
Използването й при влажен
климат, води до увеличаване на
риска от замъгляване на
стъклата.
Щом стане възможно, поставете
бутон 5на положение за външен
входящ въздух, с цел да се
избегне намаляването на чист
въздух. Индикаторът изгасва.
3. Регулиране на
разпределението на въздуха
Предно стъкло и
странични стъкла
(размразяване-изсушаване).
За да размразите или премахнете
изпотяването на предното и
страничните стъкла :
- нагласете бутона за регулиране на температурата в положение
максимум топло,
- затворете централните и странични аератори,
- нагласете бутона за управление на входа на въздух 5на
положение "Външен въздух"
(отпуснат бутон 5, изгаснал
индикатор),
- включете климатичната система като натиснете бутон A/C.
Предно стъкло,
странични стъкла и към
краката на пътниците.
Крака на пътниците. Централни и странични
аератори. 6.Размразяване на задното стъкло
и огледалата за обратно виждане
При работещ двигател,
едно натискане на бутона
осигурява размразяването
на задното стъкло и на
огледалата за обратно
виждане.
То изгасва автоматично след около
дванадесет минути.
Едно ново натискане възобновява
функцията размразяване за нови 12минути.
Възможно е спиране на функцията
размразяване преди края на 12-те
минути, като натиснете отново
бутона.
Важна препоръка
Включвайте климатика между 5 и
10 мин., най-малко един-два пъти
месечно, за да го поддържате в
добро състояние.
Ако климатикът не осигурява
охлаждане, не го активирайте
и се обърнете към сервиз на
PEUGEOT.

14-04-2003
ПОДРОБНО ЗА ВАШЕТО PEUGEOT 307 SW
86
АВТОМАТИЧЕН КЛИМАТИК
Автоматично действие
1. Регулиране на температурата Избраната температура
е изписана на екрана.
Натиснете стрелките
нагоре или надолу, за
да я промените. Една
настройка близка до 21
градуса позволява да се
чувствате комфортно. 2.
Автоматична програма комфорт
Натиснете бутона "
AUTO".
Системата регулира автоматично
вътрешната температура на
купето съобразно температура,
която сте избрали. За постигане
на оптимални условия, автоматично се
регулира температурата, дебита на въздух,
разпределението, постъпилия въздух,
както и охладения въздух. Забележка : за ваше удобство, между две
използвания на автомобила ви,
настройките се запазват, ако
температурата в купето не е много
променена ; в противен случай, действието
се подновява в автоматичен режим.
3.Автоматична програма видимост
В някои случаи,
автоматичната програма
комфорт може да се окаже
недостатъчна за
премахването на изпотяването и
размразяването на стъклата (при
студено време, много пътници,
замръзване). В този случай изберете
автоматичната програма видимост с
цел бързото почистване на стъклата.
За да прекъснете тази програма и да
възобновите действието в програма
автоматичен комфорт, натиснете
бутона " AUTO".

14-04-2003
ПОДРОБНО ЗА ВАШЕТО PEUGEOT 307 SW87
Ръчно действие
Вие можете, съобразно Вашето
желание, да направите различен
избор от този, който системата Ви
предлага. Останалите функции
винаги ще бъдат автоматично
управлявани. С едно натискане на
бутона " AUTO" позволява връщането
на системата в автоматичен режим.
4. Климатик
Едно натискане на този
бутон позволява спиране на
действието на климатика.
Символът "ECO" се
изписва. Ново натискане
осигурява отново работата на
системата в автоматичен режим.
Символът "A/C" се изписва. Забележки
Кондензирането на влага, създадено
от климатика, може да предизвика
изтичане на вода под автомобила,
при спряло положение.
За да се избегне запотяването във
вътрешността на автомобила при
студено или влажно време се
препоръчва избягването на
употребата на режим "ECO".
5. Разпределение на въздуха
Последователни
натискания на този бутон,
позволяват
последователно насочване
на входящия въздух към:
- предното стъкло (подсушаване или размразяване),
- предното стъкло и краката на пътниците,
- краката на пътниците,
- централните и страничните аератори и краката на пътниците,
- централните и страничните аератори.
6. Входящ въздух
Дебитът на въздух
може да бъде
увеличен или намален
като натискате
последователно
бутоните + или –.
7. Входящ въздух
Едно натискане на този
бутон позволява
рециклирането на
вътрешния въздух. Тази
циркулация се визуализира
от индикатора и позволява
изолацията на вътрешното
пространство от миризми и пушеци.
Избягвайте дългото действие на
функцията вътрешна циркулация на
въздуха. За тази цел, натиснете
отново бутона, за да преминете към
външен входящ въздух. Забележка
За да се избегне запотяването във
вътрешността на автомобила при
студено или влажно време се
препоръчва избягването на употребата
на режим "рециклиране на въздуха".
8. Спиране на системата
Бутона " OFF" позволява
спирането на системата.
Температурният комфорт
вече не се осигурява.
Ново действие с бутоните " OFF",
" AUTO " или " видимост " задейства
отново системата с настройките от
преди изключването.
9. Размразяване на задното стъкло и огледалата за
обратно виждане
Едно натискане на този
бутон осигурява
размразяването на задното
стъкло и на страничните
огледала. Функцията се
изключва автоматично. Възможно е
да спрете размразяването
предварително, преди неговото
автоматично изключване, като
натиснете отново бутона.
Важна препоръка
Климатичната инсталация да се
включва веднъж или два пъти
месечно от 5 до 10 мин, за да се
поддържа в отлично състояние за
работа.
Ако системата не охлажда, не я
използвайте и се обърнете към Вашия
сервиз на PEUGEOT.

14-04-2003
ПОЛЕЗНА ИНФОРМАЦИЯ151
Предпазител N°Ампераж
Функции
110 A Управление светлини за заден ход при автоматична скоростна кутия - Управление реле за
възпрепятстване на включването на автоматичната скоростна кутия - Управление светлини за заден ход
механична скоростна кутия - Датчик за скорост на автомобила - Сонда за наличие на вода в горивото.
21 5 A Електроклапа канистер - Помпа за гориво.
31 0 A Компютър сервоуправление - Компютър ABS или ESP.
41 0 A Компютър инжекцион - Команда реле група вентилатор на двигателя - Команда реле допълнително
отопление - Компютър автоматична скоростна кутия - Последователна команда автоматична скоростна
кутия - Реле заключване автоматична скоростна кутия.
51 5 A Компютър филтър за твърди частици.
61 5 A Предни светлини за мъгла.
72 0 A Помпа устройство за миене на фарове.
82 0 A
Команда реле група вентилатор на двигателя - Захранване компютър двигател - Помпа инжекцион (Дизел).
91 5 A Ляв фар къси светлини.
10 15 A Десен фар къси светлини.
11 10 A Десен фар дълги светлини.
12 10 A Ляв фар дълги светлини.
13 15 A Звуков сигнал.
14 10 A Помпи предно и задно стъкломиялно устройство.
15 30 A Кислородни сонди - Електроклапа рециклиране на отработени газове - Намотка запалване - Регулатор
високо налягане гориво - Захранване инжектори (бензин) - Група за предварително загряване на
двигателя - Измервател на дебита на въздуха (Дизел) - Помпа инжекцион (Дизел) - Подгревател на
гориво.
16 30 A Въздушна помпа бензинов двигател с автоматична скоростна кутия.
17 30 A Бавна/бърза скорост на предна чистачка.
18 40 A Импулсен модулатор климатик.

14-04-2003
ПОЛЕЗНА ИНФОРМАЦИЯ149
Предпазител N°Ампераж
Функции
9 30 AУправление на предни ел. стъкла - Управление предни ел. стъкла с импулсно задвижване
(несъвместими с ел. стъкла без импулсно задвижване) - Щора на панорамния люк на покрива.
10 15 A Контакт за диагностично устройство - Контакт 12V заден - Контакт за ремарке.
11 20 A Радио - Многофункционални екрани - Лостове за управление от волана - Автоматична скоростна кутия.
12 10 A Преден и заден десен габарит - Осветление на регистрационния номер и на ремаркето - Осветление на
прекъсвачите за централно заключване/аларма/аварийни светлини - Осветление на таблото на
климатика/пепелник - Осветление на прекъсвачите на отопляемите седалки/автоматична скоростна
кутия - Запалка.
14 30 A Команди за отваряне/затваряне - Команда за суперзаключване.
15 30 A Задно електрическо импулсно стъклоповдигащо устройство.
16 10 A
Компютърен блок на двигателя - Аларма - Филтър за твърди частици - Управление от волана - Въздушни възглавници.
17 10 A Задна дясна стоп светлина - трети стоп фар.
18 10 A
Контакт за диагностично устройство - Управление от волана - Електрохромно огледало за обратно виждане -
Контактори педали за спирачки (стоп) и за съединител - Контактор за ниво на водата - Втори контактор спирачка.
19 30 A Шунт PARC.
22 10 A Преден и заден ляв габарит - Осветление на регистрационния номер и на ремаркето.
23 15 A Алармена сирена - Обемна кутия аларма.
24 15 A Арматурно табло - Радио - Многофункционални екрани - Климатик - Помощ при пракиране на заден ход.
26 30 A Задно стъкло със загряване.
