Peugeot 307 SW 2003 Упутство за употребу (in Serbian)

BRZ POGLED NA VAŠ PEUGEOT 307 SW1
Strane
Sedišta 88 -102
Komande na volanu 110 -116
Pokazivači na komandnoj tabli 28 - 29
Ventilacija, klima-uređaj 82 - 87
Retrovizori 118 - 119
Strane
Provere, kontrole 136 -140
Otvaranje 103-109
Kapak rezervoara za gorivo 109
Zameniti sijalicu 145 - 147
Zamena točka 141 - 144
Svaki model ne mora imati svu navedenu opremu, to zavisi od nivoa obrade i karakteristika koje odgovaraju
zemlji u kojoj se vozilo prodaje.
14-04-2003

2BRZ POGLED NA VAŠ PEUGEOT 307 SW
14-04-2003

14-04-2003
1 -Vazdušni jastuk za vozača. Sirena.
2 - Komande svetala,
pokazivači pravca.
3 - Komande autoradia ispodvolana.
4 - Instrument-tabla.
5 - Komanda brisača /
prskalice / računara.
6 - Taster za alarm.
7 - Taster za centralnu bravu.
8 - Taster znaka za opasnost.
9 - Višenamenski ekran.
10 - Usmeravanje centralne
mlaznice ventilacije i
podešavanje dotoka vazduha.
11 - Mlaznice za odmrzavanjevetrobrana.
12 - Mesto zvučnika (tweeter).
13 - Mlaznice za odmrzavanje
stakla na vratima. 14 -
Usmeravanje bočne mlaznice
ventilacije i podešavanje
dotoka vazduha.
15 - Vazdušni jastuk za suvozača.
16 - Pregrada za rukavice.
17 - Autoradio RB3, RD3 ili RT3.
18 - Komande grejača sedišta.
19 - CD šaržer.
20 - Komanda klima-uređaja.
21 - Prednja pepeljara.
22 - Mlaznica za grejanje nogu
putnika pozadi.
23 - Utičnica za opremu 12 V.
24 - Ručica menjača.
25 - Držač konzervi.
26 - Parkirna kočnica.
27 - Kanta za smeće.
28 - Komanda isključenja
suvozačevog vazdušnogjastuka*. 29 -
Komanda zaštitnog
poklopca i panoramskogkrova.
30 - Kontakt-brava.
31 - Komanda za otvaranjehaube.
32 - Komande podešavanja navolanu.
33 - Kutija sa osiguračima.
34 - Komande električnih retrovi-zora.
Komanda podizača prozora.
Komanda zaključavanja
podizača zadnjih prozora.
35 - Podešavanje farova po visini.
36 - Komanda regulatora brzine.
* U zavisnosti od zemlje.
3BRZ POGLED NA VAŠ PEUGEOT 307 SW

4BRZ POGLED NA VAŠ PEUGEOT 307 SW
14-04-2003
KLJUČEVI
Ključevima možete nezavisno
delovati na brave prednjih vrata,
čep rezervoara, pregrade za ruka-
vice, komande za isključenje
vazdušnog jastuka suvozača i nauspostavljanje kontakta.
Centralna brava
Ključevima sa strane vrata
vozača možete zaključati, super-
zaključati i otključati vrata i prtl-
jažnik kao i preklopiti spoljašnjeretrovizore.
Ako su neka vrata ili prtljažnik
otvoreni, centralizovano zaključa-
vanje nije moguće; zvučni signal
će vam na to skrenuti pažnju pri-
likom zaključavanja daljinskimupravljačem.
Daljinskim upravljačem vršite
iste funkcije sa rastojanja.Daljinski upravljač Zaključavanje
Pritiskom na taster
Azaključavate
vozilo.
Vizualizuje se paljenjem žmiga-
vaca na oko dve sekunde. Napomena: dugim pritiskom
dugmeta A,pored zaključavanja,
možete automatski zatvoriti pro- zore.
Vozila sa supe- zaključavanjem
Super-zaključavanjem se
blokiraju spoljašnje i unu-
trašnje komande vrata.
Jednim pritiskom na taster A
super-zaključavate vozilo.
Vidljiva potvrda su upaljeni
žmigavci na oko dve sekunde.
Napomena : dugim pritiskom na
taster Amožete, pored super-
zaključavanja, automatski zatvo-
riti prozore.
Drugim pritiskom na taster A
tokom pet sekundi nakon super-
zaključavanja, prelazite na obič-
no zaključavanje.
Vidljiva potvrda su upaljeni
žmigavci na oko dve sekunde.
Otključavanje
Pritiskom na taster Botključavate
vozilo.
Vizualizuje se brzim paljenjem i
gašenjem žmigavaca. Napomena: ako je vozilo zakl-
jučano i slučajno je otključano a
da se vrata ne otvore u roku od
narednih 30 sekundi,
vozilo će se automatskizaključati.
POKRETANJE
Položaj STOP : prekinut kontakt.
Prvi zubac, položaj Accessoires
(uključena dodatna oprema):
kontakt je prekinut, ali dodatna
oprema i dalje može da radi.
Drugi zubac, položaj Marche (vožnja): kontakt je uspostavljen.
Položaj Demarage (pokretanjevozila): aktiviran je elektropo-
kretač.
103

5BRZ POGLED NA VAŠ PEUGEOT 307 SW
14-04-2003
KOMANDE NA VOLANU SVETLO
Svetla napred i pozadi (prsten A)
Ugašena svetla
Poziciona svetla
Oborena svetla /
Kratka svetla Automatsko
paljenje farova
Automatsko paljenje svetala
Da uključite ili isključite funkciju,
stavite ključ u položaj dodatne
opreme, komandu osvetljenja upoložaj 0i držite pritisnut njen
kraj duže od dve sekunde.Vozila opremljena zadnjim
maglenkama (prsten B)
Zadnje maglenke
(okretanje prstena unapred)
Vozila opremljena prednjim
i zadnjim maglenkama
(prsten C)
Prednje maglenke (prvi
okret prstena unapred)Prednje i zadnje
maglenke (drugi
okret prstena unapred).
Gašenje : okretanje
prstena unazad.BRISAČI Prednji 2 Brzi rad brisača.
1 Normalan rad brisača.
I Neprekidno brisanje.
ili
AUTO Automatski rad brisača.
0 Zaustavljeni brisači.
Isprekidani rad brisača.
Pranje stakala: povucite ručicu ka sebi.
Brisanje sa automatskim ritmom
U položaju AUTO, brisač
funkcioniše automatski i
prilagođava svoju
brzinu intenzitetupadavina.
Zadnji brisač
Zaus- Neprekidno Pranje
tavljen brisanje stakala
11 0
11 2

14-04-2003
6BRZ POGLED NA VAŠ PEUGEOT 307 SW

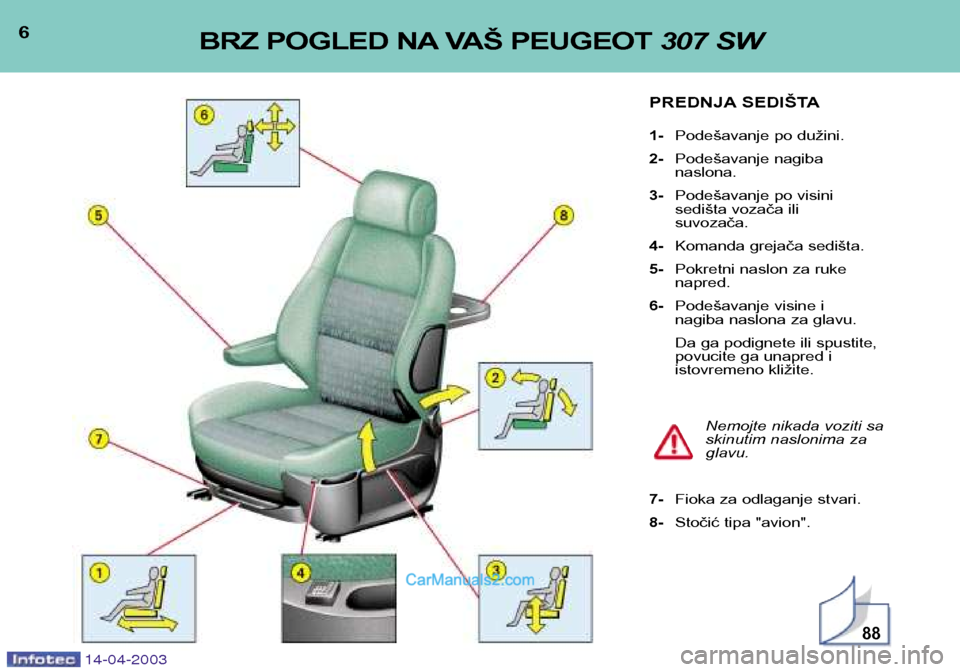

PREDNJA SEDIŠTA 1-Podešavanje po dužini.
2- Podešavanje nagiba naslona.
3- Podešavanje po visini
sedišta vozača ili suvozača.
4- Komanda grejača sedišta.
5- Pokretni naslon za rukenapred.
6- Podešavanje visine i
nagiba naslona za glavu.
Da ga podignete ili spustite,
povucite ga unapred i
istovremeno kližite.
Nemojte nikada voziti sa
skinutim naslonima zaglavu.
7- Fioka za odlaganje stvari.
8- Stočić tipa "avion".
88

14-04-2003
Pomeranje pomoćnog
sedišta :- podešavanje nagiba naslona (1) ,
- podešavanje naslona za glavu po visini (2),
- obaranje (3),
- skidanje, vraćanje (4).
7BRZ POGLED NA VAŠ PEUGEOT 307 SW
ZADNJA SEDIŠTA
Pomeranje bočnog
sedišta :
- podešavanje po dužini (1),
- podešavanje nagiba naslona (2) ,
- podešavanje naslona za glavu po visini (3),
- obaranje (4),
- skidanje, vraćanje (5). Pomeranje centralnog
sedišta :
- podešavanje po dužini (1),
- podešavanje nagiba naslona, ravan položaj (2),
- podešavanje naslona za glavu po visini (3),
- obaranje (4),
- skidanje, vraćanje (5).
90

8BRZ POGLED NA VAŠ PEUGEOT 307 SW
14-04-2003
MODULARNOST I KONFIGURACIJA SEDIŠTA
100
5 mesta5 mesta sa centralnim sedištem u 3. redu
6 mesta sa pomoćnim sedištem 7 mesta sa pomoćnim sedištem
Prevoz dugačkih predmeta sa nameštanjem tablice Prevoz velikog tereta

14-04-2003
9BRZ POGLED NA VAŠ PEUGEOT 307 SW
VAZDUŠNI JASTUCI
Vazdušni jastuci su tako napravl-
jeni da obezbede optimalnu
bezbednost putnika u slučaju
snažnog sudara; svojim radom
upotpunjavaju delovanje sigur-
nosnih pojaseva sa ograničenjempritiska.
Prednji vazdušni jastuci
Integrisani su u volan za vozača i
u komandnu tablu za suvozača.
Istovremeno se aktiviraju, osim
kada je isključen vazdušni jastukza suvozača.
Predostrožnosti vezane za
suvozačev vazdušni jastuk isključite vazdušni jastuk ako
na sedište postavljate dečju stolicu u položaju leđa u prav-
cu vožnje,
 uključite vazdušni jastuk kada
je na tom mestu odraslaosoba. Isključenje vazdušnog
jastuka za suvozača*
Kada je prekinut kontakt, u
bravicu suvozačevog jastuka1stavite ključ i okrenite je u
položaj " OFF".
Čim sklonite dečju stolicu, okreni-
te bravicu vazdušnog jastuka upoložaj "ON"da bi ponovo ukl-
jučili vazdušni jastuk za suvo-zača.
Provera rada
Kada je uspostavljen
kontakt (2. zubac ključa),
paljenje ovog pokazivača,
praćeno zvučnim signalom
i porukom "Isključen vazdušni
jastuk za suvozača" na
višenamenskom ekranu, pokazuje
da je vazdušni jastuk za suvozača
isključen (položaj "OFF"komande).
Pokazivač ostaje upaljen sve vreme
isključenja vazdušnog jastuka.
Bočni i vazdušni jastuci zavese*
Bočni vazdušni jastuci su integri-
sani u naslone prednjih sedišta, sastrane vrata.
Vazdušni jastuci zavese su inte-
grisani u stubove i gornji deokabine.
Odvojeno se aktiviraju, na strani na kojoj je došlo do sudara. * U zavisnosti od zemlje.
133134

14-04-2003
Zaštita od uštinuća : kada prozor pri podizanju naiđe na pre-
preku, zaustavlja se i ponovo spušta.
ELEKTRIČNI RETROVIZORI
10BRZ POGLED NA VAŠ PEUGEOT 307 SW
ELEKTRIČNI PODIZAČI PROZORA
1. Električni podizači prozora na strani vozača.
2. Električni podizači prozora na strani suvozača.
3. Električni podizači zadnjeg desnog prozora.
4. Električni podizači zadnjeg levog prozora.
5 . Isključenje komandi podizača prozora na zadnjim sedištima.PODEŠAVANJE
VOLANA PO
VISINI I DUBINI Kada se vozilo zaustavi,
p ovucite ručicu Ada otkl-
jučate volan.
 Podesite volan po visini i
dubini.
 Zaključajte ga povlačenjem
ručice Ado kraja.
Ručni program :  Pritisnite prekidač ili ga povu-
cite ne prelazeći tačku otpora.
Prozor se zaustavlja čim otpustite prekidač. Automatski program :
Pritisnite prekidač ili ga povucite
preko tačke otpora. Jednim
pritiskom potpuno otvarate ili
zatvarate prozor.
11 7
 Pomerite ručicu 6udesno ili
ulevo da izaberete retrovizor koji želite da podesite.
 Pomerajte ručicu 7u sva četiri
pravca da ga podesite.
 Vratite ručicu 6u centralni
položaj. Kada je vozilo zaustavljeno, retrovi-
zore možete preklopiti ručno, elek-
tričnim putem povlačenjemručice
6unazad ili auto-
matski prilikom zaključa-vanja vozila.
11 8120
