Peugeot 307 SW 2007.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2007.5, Model line: 307 SW, Model: Peugeot 307 SW 2007.5Pages: 194, PDF Dimensioni: 7.26 MB
Page 1 of 194
PRIME NOZIONI
Motore BioFlex 1,6 litri 16V
Questa tecnologia permette a questo motore di funzionare con benzina senza piombo, con etanolo E85 o con una miscela di questi due carburanti. 73
A s s i s t e n z a g r a i c a e a c u s t i c a a l
p a r c h e g g i o p o s t e r i o r e
Questo equipaggiamento avverte se ci
sono ostacoli situati dietro il veicolo du-
rante le manovre di retromarcia.
89
Sistemi ASR e ESP
Questi sistemi sono abbinati per garan-
tire la stabilità di sterzata del veicolo nei
l i m i t i d e l l e l e g g i i s i c h e .
106
R i l e v a z i o n e d e l s o t t o g o n i a g g i o
Questo equipaggiamento sorveglia la
pressione di ogni pneumatico e avverte
i n c a s o d i f o r a t u r a o d i s g o n i a g g i o .
87
Page 2 of 194

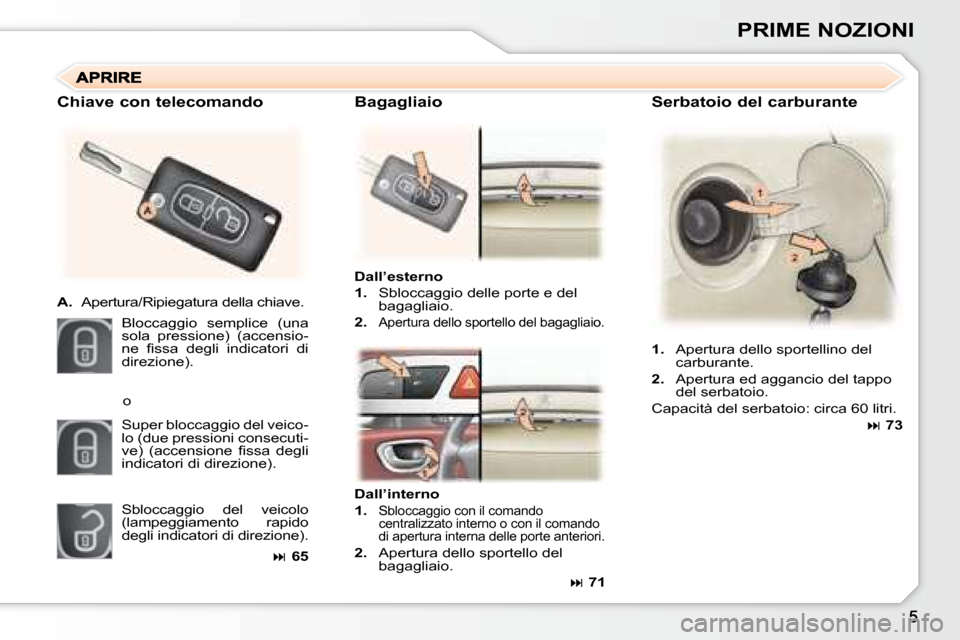

PRIME NOZIONI
S e r b a t o i o d e l c a r b u r a n t e
Dall’esterno
1. Sbloccaggio delle porte e del
bagagliaio.
2.
Apertura dello sportello del bagagliaio.
C h i a v e c o n t e l e c o m a n d o
A. Apertura/Ripiegatura della chiave. Bagagliaio
1.
Apertura dello sportellino del
carburante.
2. Apertura ed aggancio del tappo
del serbatoio.
Capacità del serbatoio: circa 60 litri.
73
Bloccaggio semplice (una
sola pressione) (accensio-
n e i s s a d e g l i i n d i c a t o r i d i
direzione).
o
Super bloccaggio del veico-
lo (due pressioni consecuti-
v e ) ( a c c e n s i o n e i s s a d e g l i
indicatori di direzione).
Sbloccaggio del veicolo (lampeggiamento rapido degli indicatori di direzione).
65
Dall’interno
1.
Sbloccaggio con il comando
centralizzato interno o con il comando
di apertura interna delle porte anteriori.
2. Apertura dello sportello del
bagagliaio.
71
Page 3 of 194

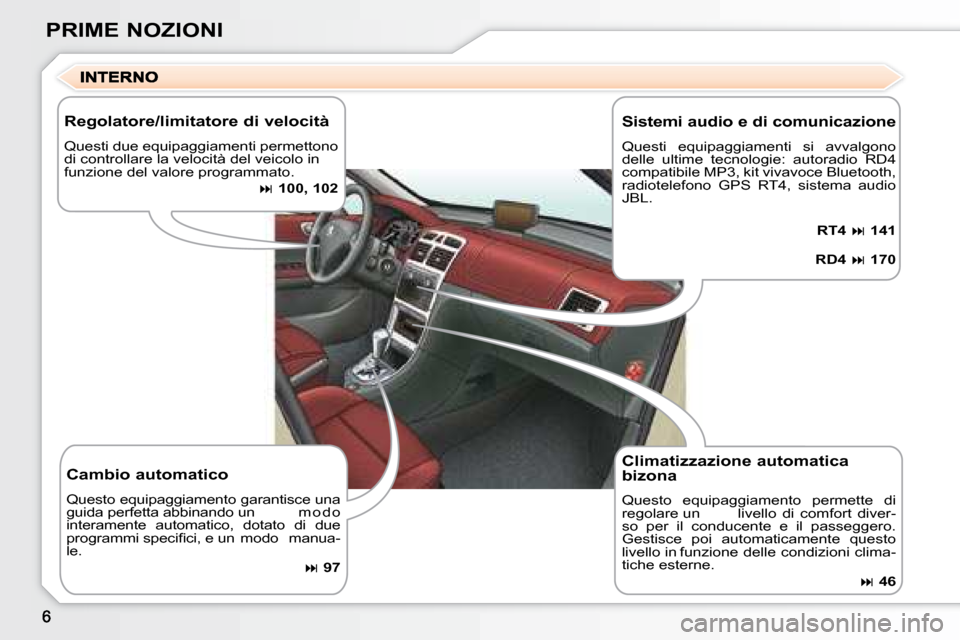

PRIME NOZIONI
C l i m a t i z z a z i o n e a u t o m a t i c a
bizona
Questo equipaggiamento permette di
regolare un livello di comfort diver-
so per il conducente e il passeggero.
Gestisce poi automaticamente questo
livello in funzione delle condizioni clima-
tiche esterne.
46
C a m b i o a u t o m a t i c o
Questo equipaggiamento garantisce una
guida perfetta abbinando un m o d o
interamente automatico, dotato di due
p r o g r a m m i s p e c i i c i , e u n m o d o m a n u a -
le.
97
R e g o l a t o r e / l i m i t a t o r e d i v e l o c i t à
Questi due equipaggiamenti permettono
di controllare la velocità del veicolo in
funzione del valore programmato. 100, 102 S i s t e m i a u d i o e d i c o m u n i c a z i o n e
Questi equipaggiamenti si avvalgono
delle ultime tecnologie: autoradio RD4
compatibile MP3, kit vivavoce Bluetooth,
radiotelefono GPS RT4, sistema audio
JBL.
RT4 141
RD4 170
Page 4 of 194

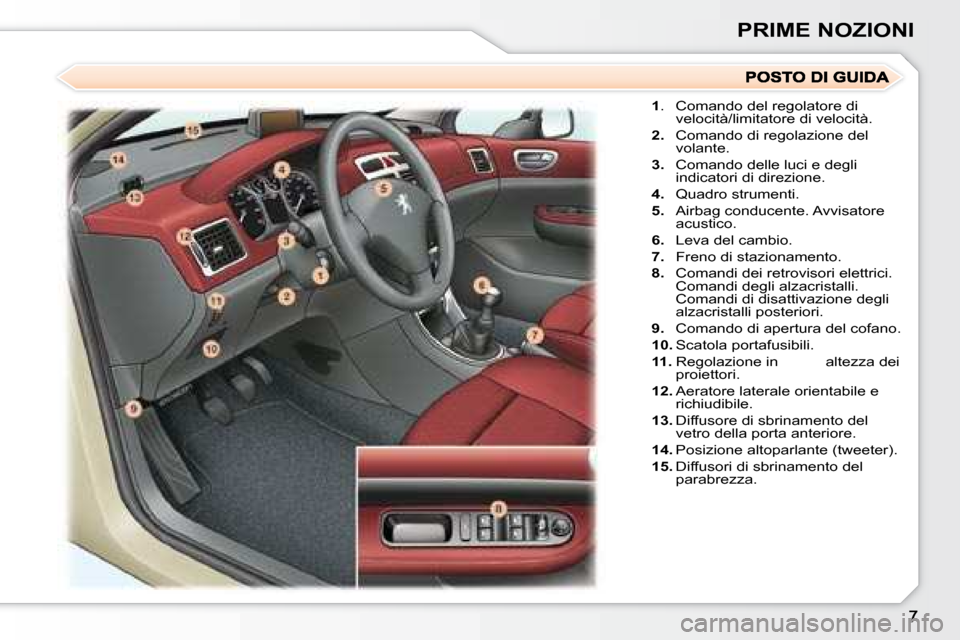

PRIME NOZIONI
1. Comando del regolatore di
velocità/limitatore di velocità.
2. Comando di regolazione del
volante.
3. Comando delle luci e degli
indicatori di direzione.
4. Quadro strumenti.
5. Airbag conducente. Avvisatore
acustico.
6. Leva del cambio.
7. Freno di stazionamento.
8. Comandi dei retrovisori elettrici.
Comandi degli alzacristalli.
Comandi di disattivazione degli
alzacristalli posteriori.
9. Comando di apertura del cofano.
10. Scatola portafusibili.
11. Regolazione in altezza dei
proiettori.
12. Aeratore laterale orientabile e
richiudibile.
13. Diffusore di sbrinamento del
vetro della porta anteriore.
14. Posizione altoparlante (tweeter).
15. Diffusori di sbrinamento del
parabrezza.
Page 5 of 194

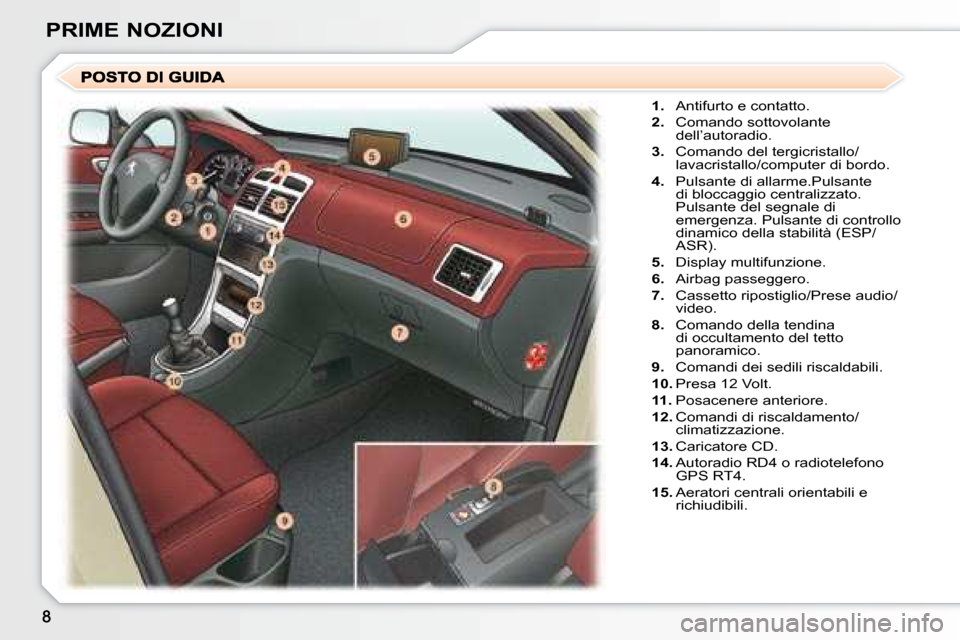

PRIME NOZIONI
1. Antifurto e contatto.
2. Comando sottovolante
dell’autoradio.
3. Comando del tergicristallo/
lavacristallo/computer di bordo.
4. Pulsante di allarme.Pulsante
di bloccaggio centralizzato.
Pulsante del segnale di
emergenza. Pulsante di controllo
dinamico della stabilità (ESP/
ASR).
5. Display multifunzione.
6. Airbag passeggero.
7. Cassetto ripostiglio/Prese audio/
video.
8. Comando della tendina
di occultamento del tetto
panoramico.
9. Comandi dei sedili riscaldabili.
10. Presa 12 Volt.
11. Posacenere anteriore.
12. Comandi di riscaldamento/
climatizzazione.
13. Caricatore CD.
14. Autoradio RD4 o radiotelefono
GPS RT4.
15. Aeratori centrali orientabili e
richiudibili.
Page 6 of 194

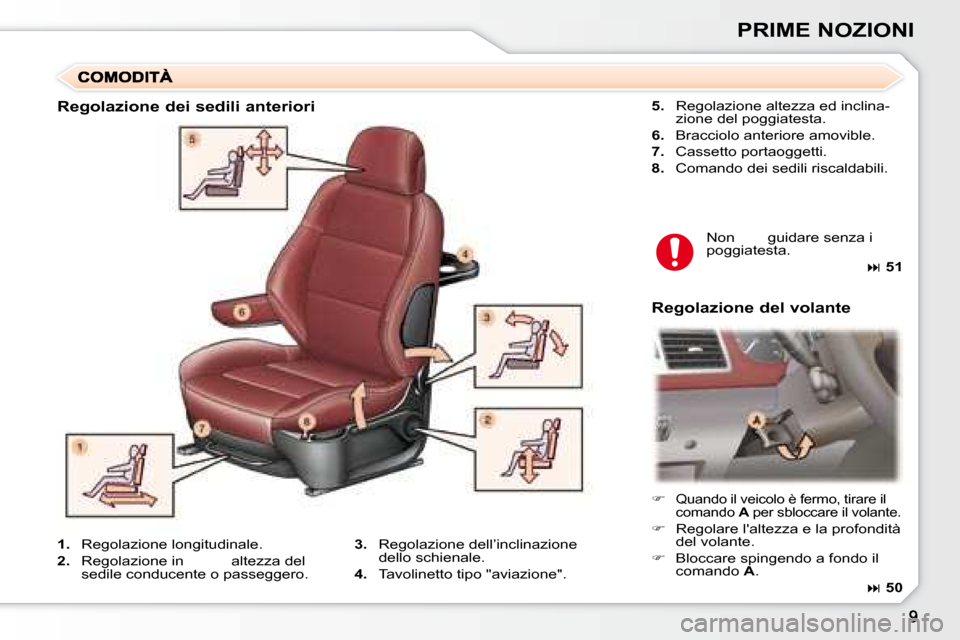

PRIME NOZIONI
5. Regolazione altezza ed inclina-
zione del poggiatesta.
6. Bracciolo anteriore amovible.
7. Cassetto portaoggetti.
8. Comando dei sedili riscaldabili.
Non guidare senza i
poggiatesta.
51
Quando il veicolo è fermo, tirare il
comando A per sbloccare il volante.
Regolare l'altezza e la profondità
del volante.
Bloccare spingendo a fondo il
comando A.
50
Regolazione dei sedili anteriori
1. Regolazione longitudinale.
2. Regolazione in altezza del
sedile conducente o passeggero. 3.
Regolazione dell’inclinazione
dello schienale.
4. Tavolinetto tipo "aviazione". Regolazione del volante
Page 7 of 194

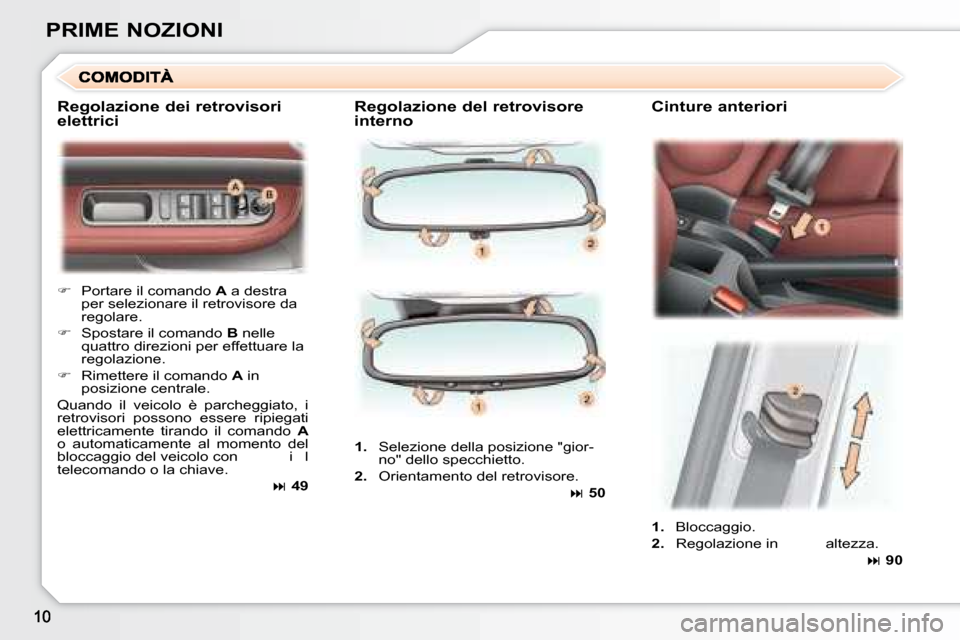

PRIME NOZIONIRegolazione del retrovisore
interno C i n t u r e a n t e r i o r i
Portare il comando
A a destra
per selezionare il retrovisore da
regolare.
Spostare il comando B nelle
quattro direzioni per effettuare la
regolazione.
Rimettere il comando A in
posizione centrale.
Quando il veicolo è parcheggiato, i
retrovisori possono essere ripiegati
elettricamente tirando il comando A
o automaticamente al momento del
bloccaggio del veicolo con i l
telecomando o la chiave.
49
1. Selezione della posizione "gior-
no" dello specchietto.
2. Orientamento del retrovisore.
50
1. Bloccaggio.
2. Regolazione in altezza.
90
Regolazione dei retrovisori
e l e t t r i c i
Page 8 of 194
PRIME NOZIONI
C o m a n d o A : t e r g i c r i s t a l l o a n t e r i o r e
2 Funzionamento rapido.
1 Funzionamento normale.
I Funzionamento intermittente.
0 Arresto.
AUTO Funzionamento automatico
o singola passata.
G h i e r a A : l u c i a n t e r i o r i e p o s t e r i o r i
Luci spente.
Accensione automatica delle
luci.
Luci di posizione.
Luce antinebbia posteriore.
Luce antinebbia anteriore e
posteriore.
74
Luci anabbaglianti/abbaglianti.
G h i e r a B : l u c i a n t i n e b b i a
oppure G h i e r a B : t e r g i c r i s t a l l o p o s t e r i o r e
Arresto.
Funzionamento intermittente.
Lavacristallo.
77
La posizione è indicata sul quadro
strumenti grazie alla relativa spia. T e r g i c r i s t a l l oLavacristallo: tirare il comando verso di sé.Attivazione "AUTO"
Dirigere il comando verso il basso e
rilasciarlo.
Arresto "AUTO"
Dirigere il comando verso l’alto e ri-
portarlo in posizione
"0".
Dopo ogni interruzione di contatto superio-
re ad un minuto circa, occorre riattivare il
funzionamento automatico dei tergicristalli.
I l l u m i n a z i o n e
Page 9 of 194
–

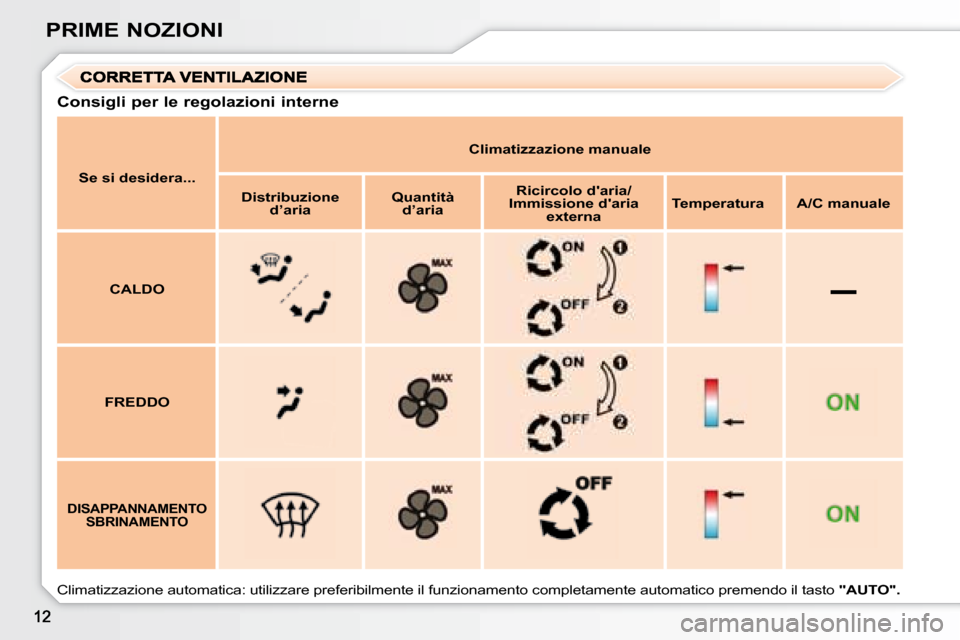

PRIME NOZIONI
Consigli per le regolazioni interne
Se si desidera...
C l i m a t i z z a z i o n e m a n u a l e
D i s t r i b u z i o n e d’aria Q u a n t i t à d’aria
R i c i r c o l o d ' a r i a / I m m i s s i o n e d ' a r i a externa T e m p e r a t u r a A / C m a n u a l e
CALDO
FREDDO
DISAPPANNAMENTO SBRINAMENTO
Climatizzazione automatica: utilizzare preferibilmente il funzionamento completamente automatico preme ndo il tasto "AUTO".
Page 10 of 194

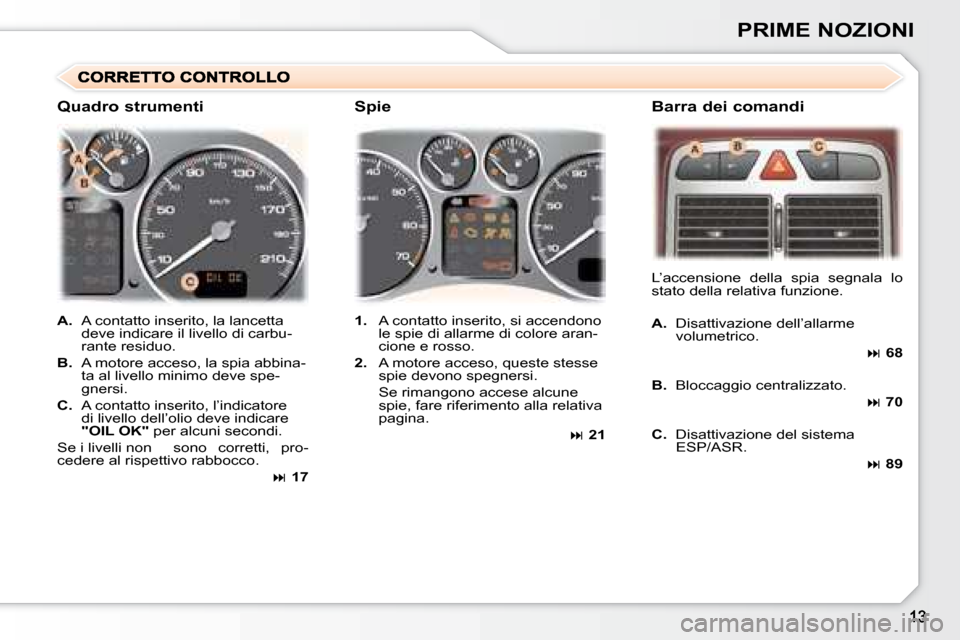

PRIME NOZIONI
A. A contatto inserito, la lancetta
deve indicare il livello di carbu-
rante residuo.
B. A motore acceso, la spia abbina-
ta al livello minimo deve spe-
gnersi.
C. A contatto inserito, l’indicatore
di livello dell’olio deve indicare
"OIL OK" per alcuni secondi.
Se i livelli non sono corretti, pro-
cedere al rispettivo rabbocco.
17
1. A contatto inserito, si accendono
le spie di allarme di colore aran-
cione e rosso.
2. A motore acceso, queste stesse
spie devono spegnersi.
Se rimangono accese alcune spie, fare riferimento alla relativa
pagina.
21
L’accensione della spia segnala lo
stato della relativa funzione.
A. Disattivazione dell’allarme
volumetrico.
68
B. Bloccaggio centralizzato.
70
C. Disattivazione del sistema
ESP/ASR.
89
Q u a d r o s t r u m e n t i Spie B a r r a d e i c o m a n d i
