199
308_hr_Chap06_conduite_ed01-2016
Sustav će se automatski isključiti ako
na vozilo priključite prikolicu ili ako na
kuku za vuču postavite nosač bicikla
(ako je kuka za vuču ugrađena prema
preporukama proizvođača).
Isključivanje / uključivanje
pomoći pri parkiranju
sprijeda i straga
Funkcija se isključuje u izborniku
"Driving assistance " na taktilnom
ekranu.
F
P
ritisnite ovu tipku. Žaruljica na
tipki se pali.
Ponovnim pritiskom na tu tipku funkcija se
uključuje. Žaruljica na tipki se gasi.
Pomoć pri parkiranju je isključena u fazi
mjerenja mjesta funkcijom Park Assist.
Više podataka o funkciji Park Assist
možete naći u odgovarajućoj točki. Pranje pod visokim tlakom
Prilikom pranja vozila, ne usmjeravajte
mlaz na manje od 30 cm od davača.
Neispravnost u radu
- pali se ova žaruljica na ploči s
instrumentima i/ili se prikazuje
poruka, uz zvučni signal,
-
ov
a sličica prelazi u status
upozorenja, žaruljica bljeska
nekoliko trenutaka i ostaje stalno
upaljena, a prikazuje se i poruka
uz zvučni signal.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici. Po lošem vremenu ili zimi, provjerite da
davači nisu prekriveni blatom, ledom ili
snijegom. Nakon uključivanja stupnja
prijenosa za vožnju natrag, zvučni
signal (duži bip) upozorava vas da su
davači možda prljavi.
Neki izvori buke (motor, kamion,
pneumatski čekić...) mogu aktivirati
zvučne signale pomoći pri parkiranju.
Ovisno o izvedbi i nakon uključivanja stupnja za
vožnju natrag:
6
Vožnja
Page 202 of 393

200
308_hr_Chap06_conduite_ed01-2016

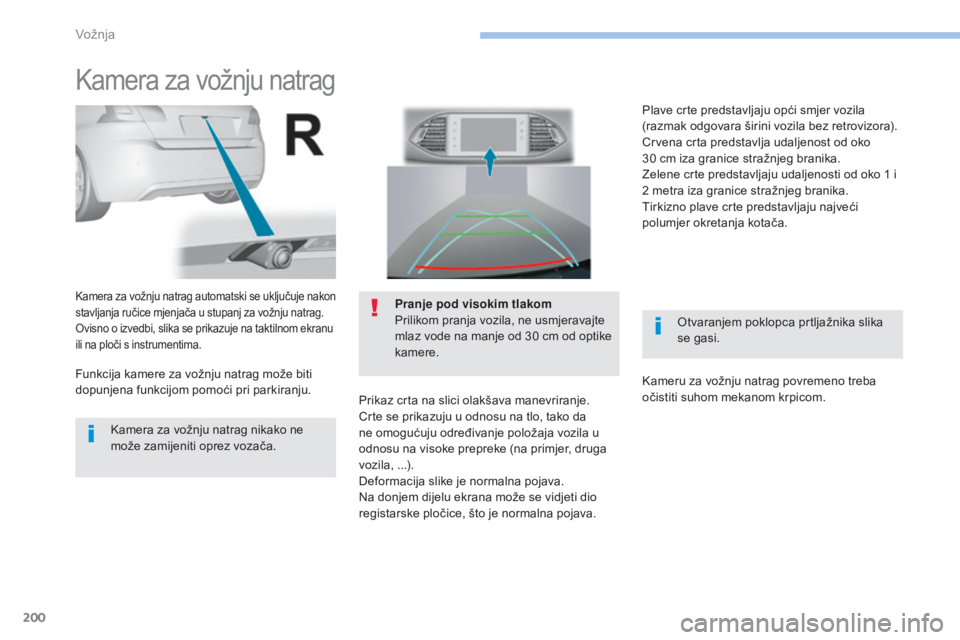

Kamera za vožnju natrag
Otvaranjem poklopca prtljažnika slika
se gasi.
Kamera za vožnju natrag automatski se uključuje nakon
stavljanja ručice mjenjača u stupanj za vožnju natrag.
Ovisno o izvedbi, slika se prikazuje na taktilnom ekranu
ili na ploči s instrumentima.Pranje pod visokim tlakom
Prilikom pranja vozila, ne usmjeravajte
mlaz vode na manje od 30 cm od optike
kamere.
Prikaz crta na slici olakšava manevriranje.
Crte se prikazuju u odnosu na tlo, tako da
ne omogućuju određivanje položaja vozila u
odnosu na visoke prepreke (na primjer, druga
vozila, ...).
Deformacija slike je normalna pojava.
Na donjem dijelu ekrana može se vidjeti dio
registarske pločice, što je normalna pojava.
Kamera za vožnju natrag nikako ne
može zamijeniti oprez vozača.
Funkcija kamere za vožnju natrag može biti
dopunjena funkcijom pomoći pri parkiranju. Plave crte predstavljaju opći smjer vozila
(razmak odgovara širini vozila bez retrovizora).
Crvena crta predstavlja udaljenost od oko
30
cm iza granice stražnjeg branika.
Zelene crte predstavljaju udaljenosti od oko 1 i
2 metra iza granice stražnjeg branika.
Tirkizno plave crte predstavljaju najveći
polumjer okretanja kotača.
Kameru za vožnju natrag povremeno treba
očistiti suhom mekanom krpicom.
Vožnja
Page 203 of 393

201
308_hr_Chap06_conduite_ed01-2016

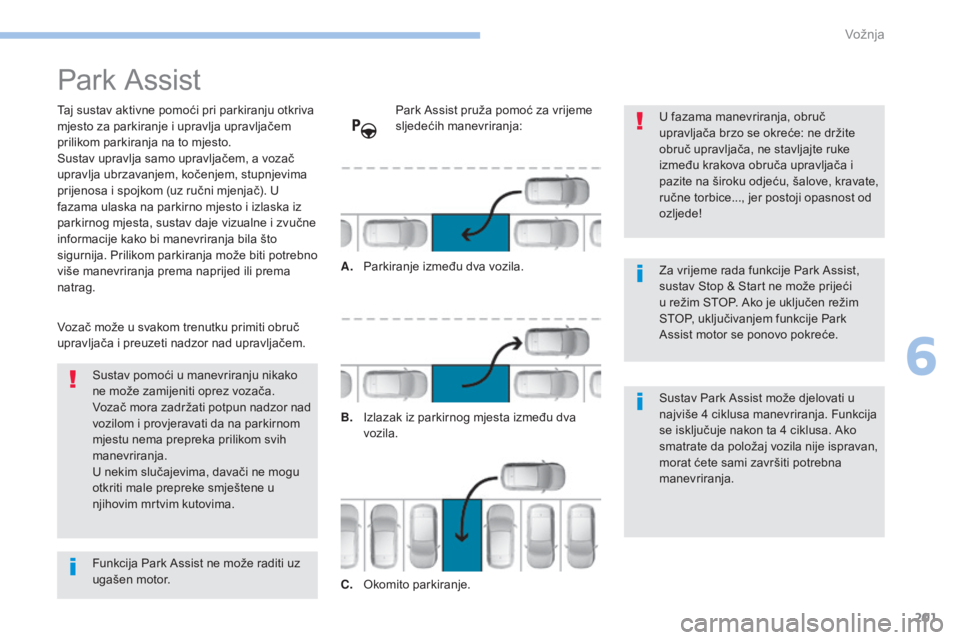

Park Assist
Taj sustav aktivne pomoći pri parkiranju otkriva
mjesto za parkiranje i upravlja upravljačem
prilikom parkiranja na to mjesto.
Sustav upravlja samo upravljačem, a vozač
upravlja ubrzavanjem, kočenjem, stupnjevima
prijenosa i spojkom (uz ručni mjenjač). U
fazama ulaska na parkirno mjesto i izlaska iz
parkirnog mjesta, sustav daje vizualne i zvučne
informacije kako bi manevriranja bila što
sigurnija. Prilikom parkiranja može biti potrebno
više manevriranja prema naprijed ili prema
natrag.U fazama manevriranja, obruč
upravljača brzo se okreće: ne držite
obruč upravljača, ne stavljajte ruke
između krakova obruča upravljača i
pazite na široku odjeću, šalove, kravate,
ručne torbice..., jer postoji opasnost od
ozljede!
Za vrijeme rada funkcije Park Assist,
sustav Stop & Start ne može prijeći
u režim STOP. Ako je uključen režim
STOP, uključivanjem funkcije Park
Assist motor se ponovo pokreće.
Sustav pomoći u manevriranju nikako
ne može zamijeniti oprez vozača.
Vozač mora zadržati potpun nadzor nad
vozilom i provjeravati da na parkirnom
mjestu nema prepreka prilikom svih
manevriranja.
U nekim slučajevima, davači ne mogu
otkriti male prepreke smještene u
njihovim mrtvim kutovima.
Vozač može u svakom trenutku primiti obruč
upravljača i preuzeti nadzor nad upravljačem. Park Assist pruža pomoć za vrijeme
sljedećih manevriranja:
A.
P
arkiranje između dva vozila.
B.
I
zlazak iz parkirnog mjesta između dva
vozila.
C.
O
komito parkiranje.Sustav Park Assist može djelovati u
najviše 4 ciklusa manevriranja. Funkcija
se isključuje nakon ta 4 ciklusa. Ako
smatrate da položaj vozila nije ispravan,
morat ćete sami završiti potrebna
manevriranja.
Funkcija Park Assist ne može raditi uz
ugašen motor.
6
Vožnja
Page 204 of 393

202
308_hr_Chap06_conduite_ed01-2016

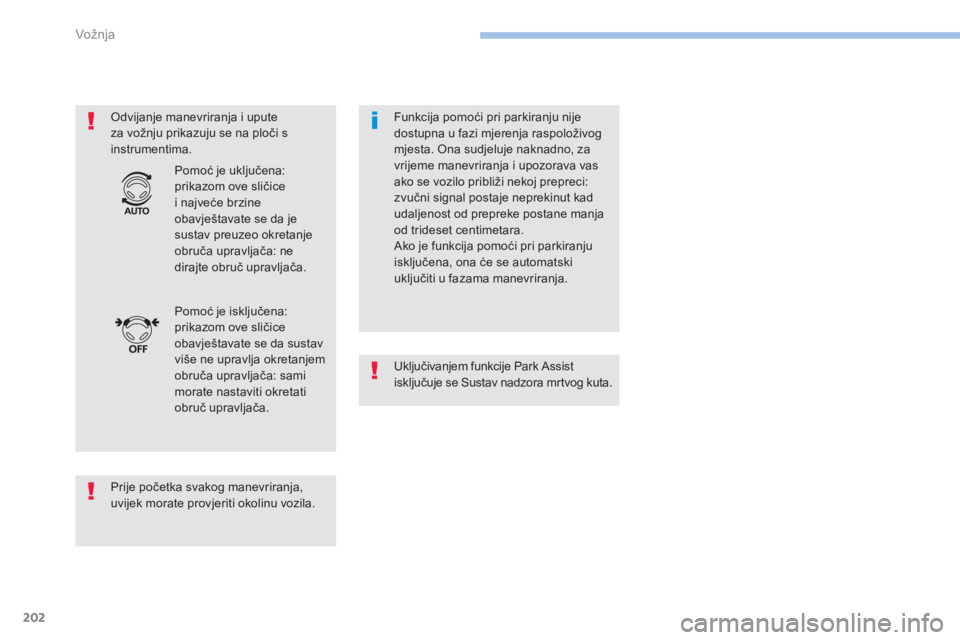

Odvijanje manevriranja i upute
za vožnju prikazuju se na ploči s
instrumentima.
Prije početka svakog manevriranja,
uvijek morate provjeriti okolinu vozila.Pomoć je isključena:
prikazom ove sličice
obavještavate se da sustav
više ne upravlja okretanjem
obruča upravljača: sami
morate nastaviti okretati
obruč upravljača. Pomoć je uključena:
prikazom ove sličice
i najveće brzine
obavještavate se da je
sustav preuzeo okretanje
obruča upravljača: ne
dirajte obruč upravljača.
Funkcija pomoći pri parkiranju nije
dostupna u fazi mjerenja raspoloživog
mjesta. Ona sudjeluje naknadno, za
vrijeme manevriranja i upozorava vas
ako se vozilo približi nekoj prepreci:
zvučni signal postaje neprekinut kad
udaljenost od prepreke postane manja
od trideset centimetara.
Ako je funkcija pomoći pri parkiranju
isključena, ona će se automatski
uključiti u fazama manevriranja.
Uključivanjem funkcije Park Assist
isključuje se Sustav nadzora mrtvog kuta.
Vožnja
Page 205 of 393

203
308_hr_Chap06_conduite_ed01-2016

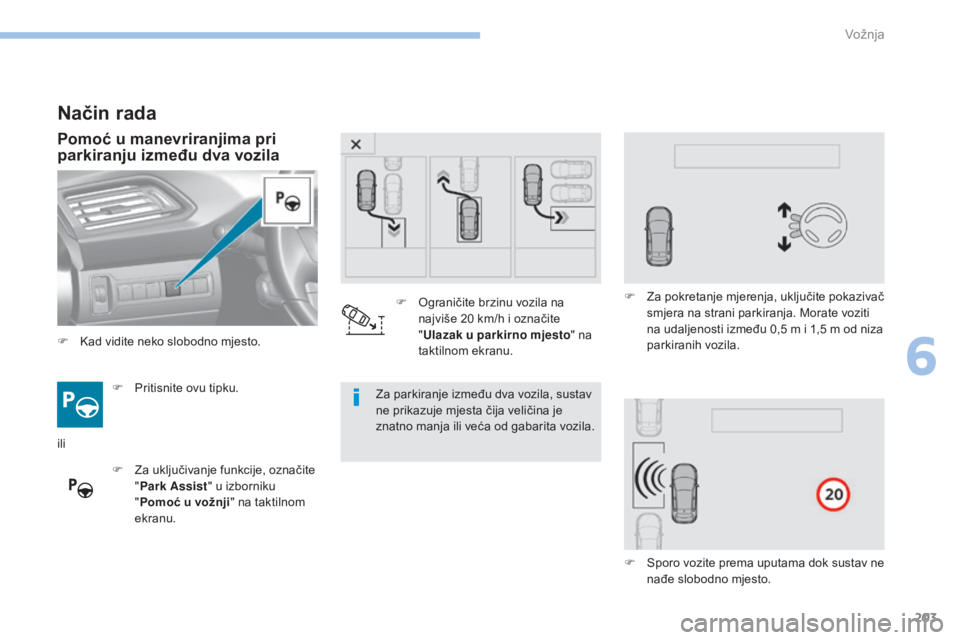

Način rada
Pomoć u manevriranjima pri
parkiranju između dva vozila
F Pritisnite ovu tipku.
F
Z
a uključivanje funkcije, označite
" Park Assist " u izborniku
" Pomoć u vožnji " na taktilnom
ekranu. Za parkiranje između dva vozila, sustav
ne prikazuje mjesta čija veličina je
znatno manja ili veća od gabarita vozila.
ili F
O
graničite brzinu vozila na
najviše 20 km/h i označite
" Ulazak u parkirno mjesto" na
taktilnom ekranu. F
Z
a pokretanje mjerenja, uključite pokazivač
smjera na strani parkiranja. Morate voziti
na udaljenosti između 0,5 m i 1,5 m od niza
parkiranih vozila.
F
S
poro vozite prema uputama dok sustav ne
nađe slobodno mjesto.
F
K
ad vidite neko slobodno mjesto.
6
Vožnja
Page 206 of 393

204
308_hr_Chap06_conduite_ed01-2016

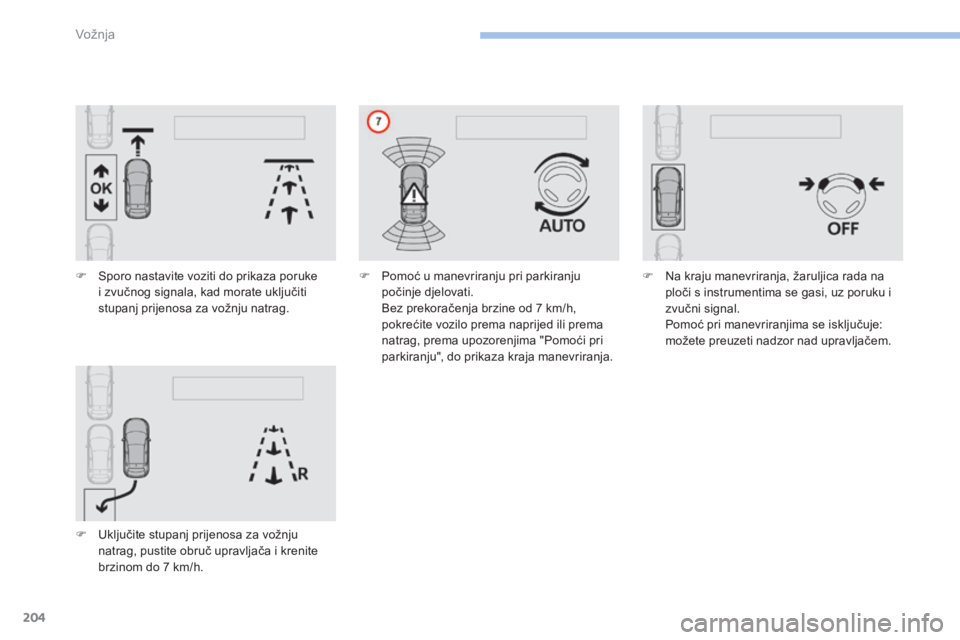

F Sporo nastavite voziti do prikaza poruke i zvučnog signala, kad morate uključiti
stupanj prijenosa za vožnju natrag.
F
U
ključite stupanj prijenosa za vožnju
natrag, pustite obruč upravljača i krenite
brzinom do 7 km/h. F
P omoć u manevriranju pri parkiranju
počinje djelovati.
B
ez prekoračenja brzine od 7 km/h,
pokrećite vozilo prema naprijed ili prema
natrag, prema upozorenjima "Pomoći pri
parkiranju", do prikaza kraja manevriranja. F
N a kraju manevriranja, žaruljica rada na
ploči s instrumentima se gasi, uz poruku i
zvučni signal.
P
omoć pri manevriranjima se isključuje:
možete preuzeti nadzor nad upravljačem.
Vožnja
Page 207 of 393

205
308_hr_Chap06_conduite_ed01-2016

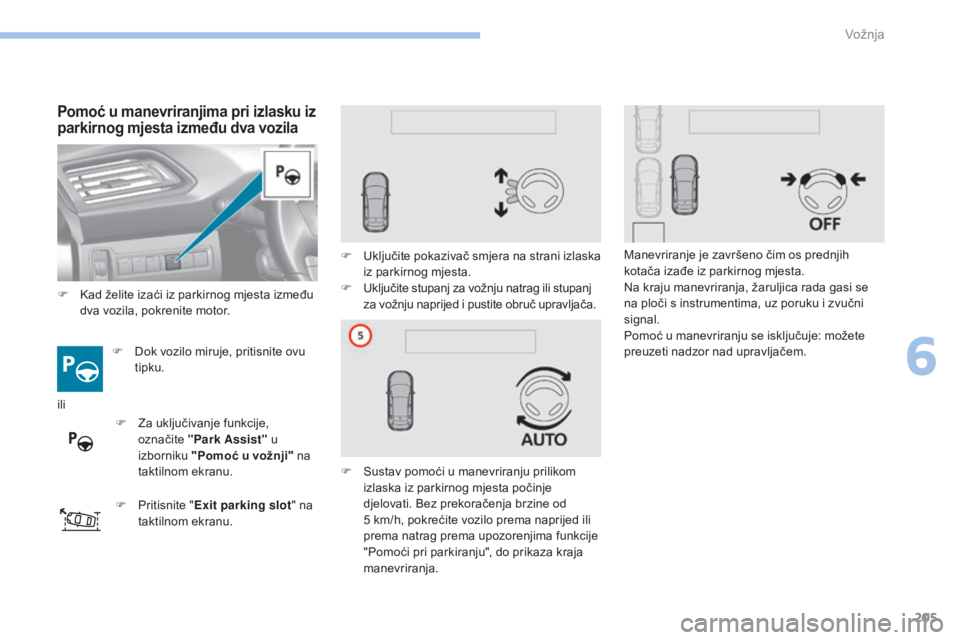

Pomoć u manevriranjima pri izlasku iz
parkirnog mjesta između dva vozila
F Dok vozilo miruje, pritisnite ovu tipku.
F
P
ritisnite " Exit parking slot " na
taktilnom ekranu. F
U
ključite pokazivač smjera na strani izlaska
iz parkirnog mjesta.
F
U
ključite stupanj za vožnju natrag ili stupanj
za vožnju naprijed i pustite obruč upravljača.
F
S
ustav pomoći u manevriranju prilikom
izlaska iz parkirnog mjesta počinje
djelovati. Bez prekoračenja brzine od
5
km/h, pokrećite vozilo prema naprijed ili
prema natrag prema upozorenjima funkcije
"Pomoći pri parkiranju", do prikaza kraja
manevriranja. Manevriranje je završeno čim os prednjih
kotača izađe iz parkirnog mjesta.
Na kraju manevriranja, žaruljica rada gasi se
na ploči s instrumentima, uz poruku i zvučni
signal.
Pomoć u manevriranju se isključuje: možete
preuzeti nadzor nad upravljačem.
F
K
ad želite izaći iz parkirnog mjesta između
dva vozila, pokrenite motor.
ili F
Z
a uključivanje funkcije,
označite "Park Assist" u
izborniku "Pomoć u vožnji" na
taktilnom ekranu.
6
Vožnja
Page 208 of 393

206
308_hr_Chap06_conduite_ed01-2016

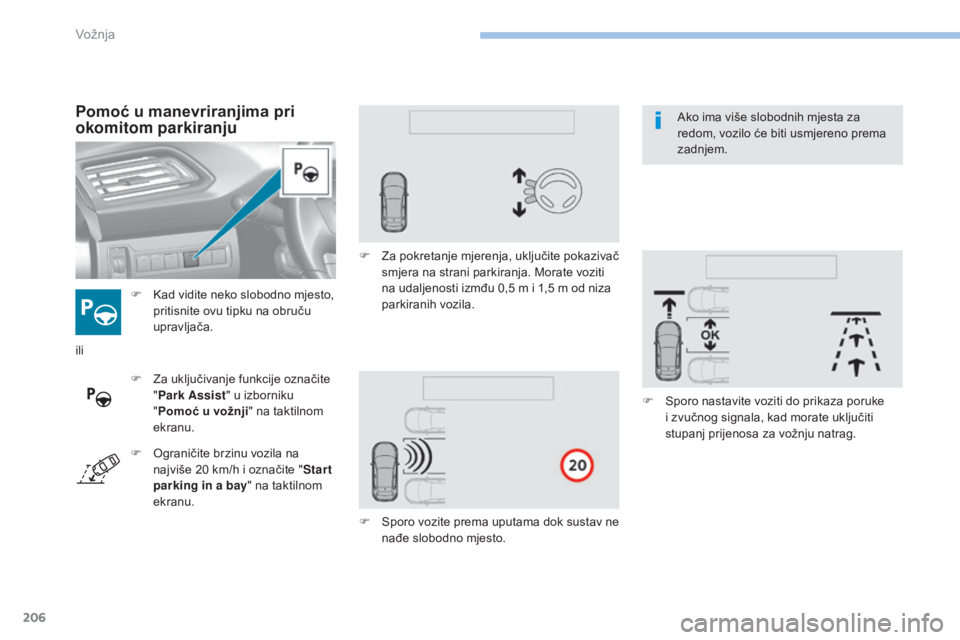

F Kad vidite neko slobodno mjesto, pritisnite ovu tipku na obruču
upravljača.
Pomoć u manevriranjima pri
okomitom parkiranju
F Za uključivanje funkcije označite "Park Assist " u izborniku
" Pomoć u vožnji " na taktilnom
ekranu. F
Z
a pokretanje mjerenja, uključite pokazivač
smjera na strani parkiranja. Morate voziti
na udaljenosti izmđu 0,5 m i 1,5 m od niza
parkiranih vozila.
F
S
poro vozite prema uputama dok sustav ne
nađe slobodno mjesto. F
S
poro nastavite voziti do prikaza poruke
i zvučnog signala, kad morate uključiti
stupanj prijenosa za vožnju natrag.
ili
F
O
graničite brzinu vozila na
najviše 20 km/h i označite " Star t
parking in a bay " na taktilnom
ekranu. Ako ima više slobodnih mjesta za
redom, vozilo će biti usmjereno prema
zadnjem.
Vožnja
Page 209 of 393

207
308_hr_Chap06_conduite_ed01-2016

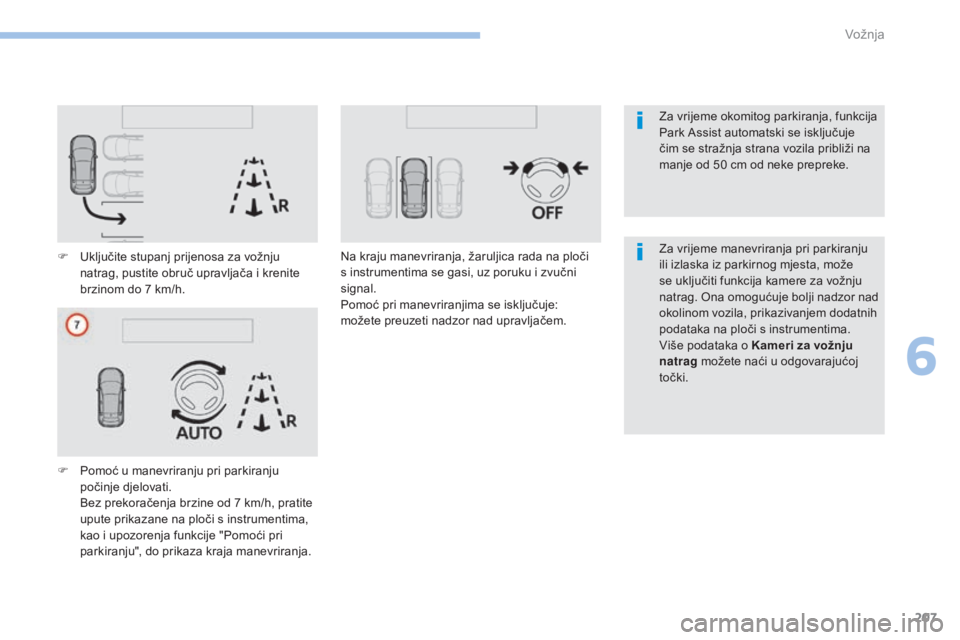

F Uključite stupanj prijenosa za vožnju natrag, pustite obruč upravljača i krenite
brzinom do 7 km/h.
F
P
omoć u manevriranju pri parkiranju
počinje djelovati.
B
ez prekoračenja brzine od 7 km/h, pratite
upute prikazane na ploči s instrumentima,
kao i upozorenja funkcije "Pomoći pri
parkiranju", do prikaza kraja manevriranja. Na kraju manevriranja, žaruljica rada na ploči
s instrumentima se gasi, uz poruku i zvučni
signal.
Pomoć pri manevriranjima se isključuje:
možete preuzeti nadzor nad upravljačem.
Za vrijeme manevriranja pri parkiranju
ili izlaska iz parkirnog mjesta, može
se uključiti funkcija kamere za vožnju
natrag. Ona omogućuje bolji nadzor nad
okolinom vozila, prikazivanjem dodatnih
podataka na ploči s instrumentima.
Više podataka o Kameri za vožnju
natrag
možete naći u odgovarajućoj
točki. Za vrijeme okomitog parkiranja, funkcija
Park Assist automatski se isključuje
čim se stražnja strana vozila približi na
manje od 50 cm od neke prepreke.
6
Vožnja
Page 210 of 393

208
308_hr_Chap06_conduite_ed01-2016

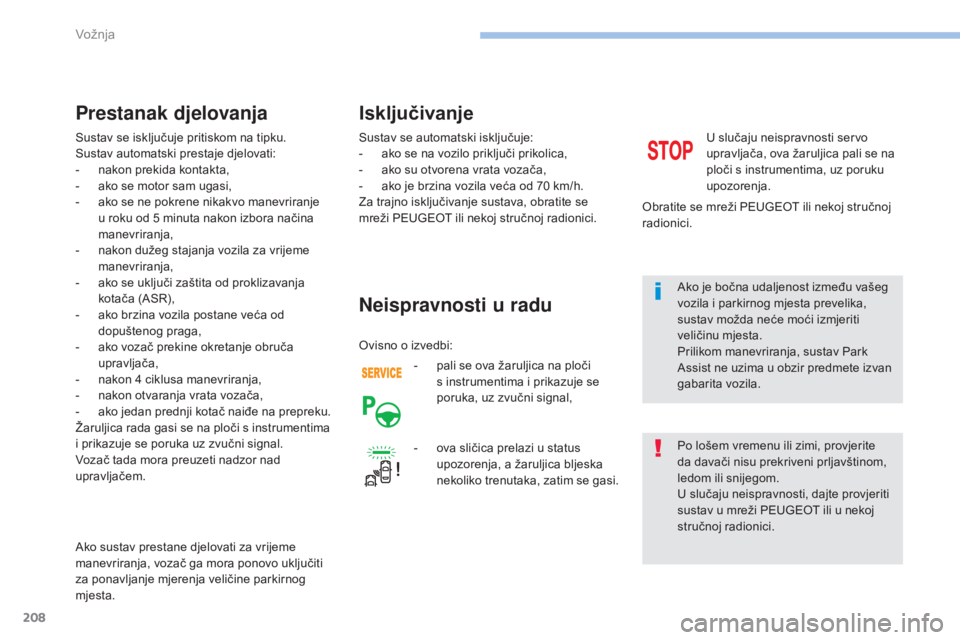

Sustav se isključuje pritiskom na tipku.
Sustav automatski prestaje djelovati:
-
n
akon prekida kontakta,
-
a
ko se motor sam ugasi,
-
a
ko se ne pokrene nikakvo manevriranje
u roku od 5
minuta nakon izbora načina
manevriranja,
-
n
akon dužeg stajanja vozila za vrijeme
manevriranja,
-
a
ko se uključi zaštita od proklizavanja
kotača (ASR),
-
a
ko brzina vozila postane veća od
dopuštenog praga,
-
a
ko vozač prekine okretanje obruča
upravljača,
-
n
akon 4 ciklusa manevriranja,
-
n
akon otvaranja vrata vozača,
-
a
ko jedan prednji kotač naiđe na prepreku.
Žaruljica rada gasi se na ploči s instrumentima
i prikazuje se poruka uz zvučni signal.
Vozač tada mora preuzeti nadzor nad
upravljačem.
Prestanak djelovanja
Ako sustav prestane djelovati za vrijeme
manevriranja, vozač ga mora ponovo uključiti
za ponavljanje mjerenja veličine parkirnog
mjesta. Sustav se automatski isključuje:
-
a
ko se na vozilo priključi prikolica,
-
a
ko su otvorena vrata vozača,
-
a
ko je brzina vozila veća od 70 km/h.
Za trajno isključivanje sustava, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
-
p
ali se ova žaruljica na ploči
s instrumentima i prikazuje se
poruka, uz zvučni signal,
Neispravnosti u radu
U slučaju neispravnosti servo
upravljača, ova žaruljica pali se na
ploči s instrumentima, uz poruku
upozorenja.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Isključivanje
Po lošem vremenu ili zimi, provjerite
da davači nisu prekriveni prljavštinom,
ledom ili snijegom.
U slučaju neispravnosti, dajte provjeriti
sustav u mreži PEUGEOT ili u nekoj
stručnoj radionici.
-
ov
a sličica prelazi u status
upozorenja, a žaruljica bljeska
nekoliko trenutaka, zatim se gasi. Ako je bočna udaljenost između vašeg
vozila i parkirnog mjesta prevelika,
sustav možda neće moći izmjeriti
veličinu mjesta.
Prilikom manevriranja, sustav Park
Assist ne uzima u obzir predmete izvan
gabarita vozila.
Ovisno o izvedbi:
Vožnja
