9
Strumenti di bordo
1Scelta del colore della visualizzazione
Secondo la versione, il colore del quadro
strumenti dipende dalla combinazione di colori
selezionata in questo sistema.
Questa funzione viene impostata tramite il
menu Regolazioni del display touch
screen.
Selezione della modalità di
visualizzazione
In ogni modalità, sul quadro strumenti vengono
visualizzate informazioni specifiche.


► Premere questo pulsante per visualizzare e
scorrere le varie modalità di visualizzazione sul
quadro strumenti.
La modalità di visualizzazione selezionata viene
applicata automaticamente dopo alcuni istanti.
Modalità di visualizzazione
– "STRUMENT.": visualizzazione standard
del tachimetro analogico e digitale, del
contachilometri totalizzatore e: •

indicatore livello carburante, indicatore
temperatura liquido di raffreddamento e
contagiri (benzina o Diesel);
–
"NAVIGAZ.": visualizzazione specifica che
visualizza le informazioni di navigazione attuali
(mappa e istruzioni).
– "GUIDA": visualizzazione specifica che
visualizza le informazioni relative ai sistemi di
assistenza alla guida attivi.
– "MINIMA": visualizzazione con tachimetro
digitale, contachilometri, indicatore livello
carburante e indicatore temperatura liquido di
raffreddamento.
– "PERSONALE
1
"/"PERSONALE
2
": visualizza
le informazioni selezionate dal guidatore al
centro del quadro strumenti.
Configurazione di una modalità di
visualizzazione "PERSONALE"
Con PEUGEOT Connect Radio► Premere Regolazioni nella fascia del
display touch screen.
► Selezionare " Configurazione ".
► Selezionare "Personalizzazione
quadro strumenti ".
Con PEUGEOT Connect Nav
► Premere Regolazioni nella fascia del
display touch screen.
►

Selezionare " OPZIONI".
► Selezionare " Personalizzazione
quadro strumenti ".
► Selezionare "PERSONALE 1" o
"PERSONALE 2".
►

Selezionare il tipo di informazioni mediante le
frecce a scorrimento sul display touch screen: •

"Difetto" (vuoto).
•
"Computer di bordo ".
•
"Sistemi Multimediali ".
•
"G-metri" (secondo la versione).
•
"Indicatore potenza + Boost + Torque"
(secondo la versione).
►

Confermare per salvare e uscire.
Le informazioni vengono visualizzate
immediatamente sul quadro strumenti quando
viene selezionata la modalità di visualizzazione
corrispondente.
Il tipo di informazioni selezionato nella
modalità " PERSONALE
1" non è
disponibile nella modalità " PERSONALE
2".
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.

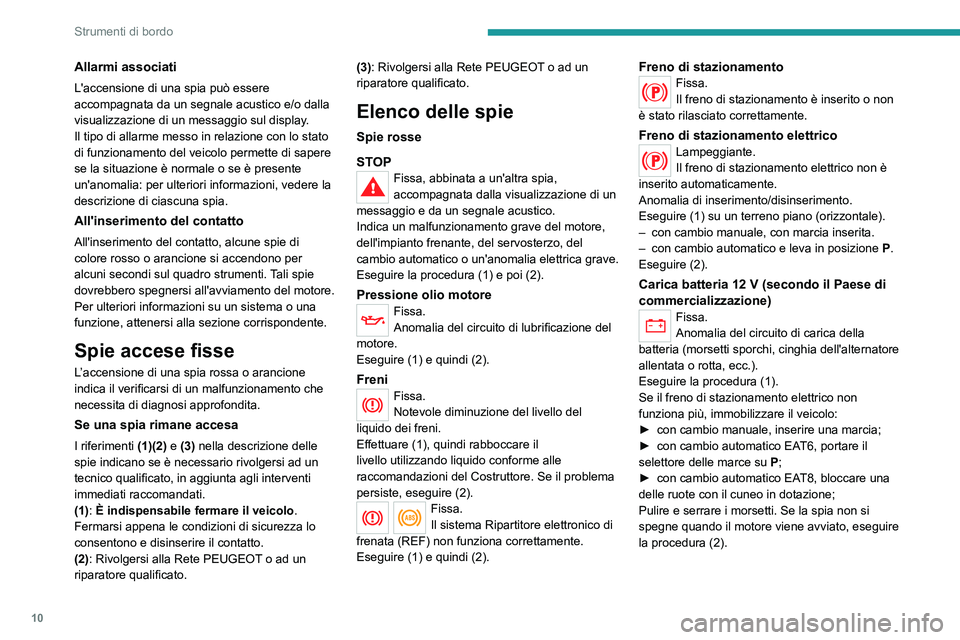

10
Strumenti di bordo
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie accese fisse
L’accensione di una spia rossa o arancione
indica il verificarsi di un malfunzionamento che
necessita di diagnosi approfondita.
Se una spia rimane accesa
I riferimenti (1)(2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): È indispensabile fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e disinserire il contatto.
(2): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato. (3): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata a un'altra spia,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Indica un malfunzionamento grave del motore,
dell'impianto frenante, del servosterzo, del
cambio automatico o un'anomalia elettrica grave.
Eseguire la procedura (1) e poi (2).
Pressione olio motoreFissa.
Anomalia del circuito di lubrificazione del
motore.
Eseguire (1) e quindi (2).
FreniFissa.
Notevole diminuzione del livello del
liquido dei freni.
Effettuare (1), quindi rabboccare il
livello utilizzando liquido conforme alle
raccomandazioni del Costruttore. Se il problema
persiste, eseguire (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire (1) e quindi (2).
Freno di stazionamentoFissa.
Il freno di stazionamento è inserito o non
è stato rilasciato correttamente.
Freno di stazionamento elettricoLampeggiante.
Il freno di stazionamento elettrico non è
inserito automaticamente.
Anomalia di inserimento/disinserimento.
Eseguire (1) su un terreno piano (orizzontale).
–

con cambio manuale, con marcia inserita.
–


con cambio automatico e leva in posizione P

.
Eseguire (2).
Carica batteria 12 V (secondo il Paese di
commercializzazione)
Fissa.
Anomalia del circuito di carica della
batteria (morsetti sporchi, cinghia dell'alternatore
allentata o rotta, ecc.).
Eseguire la procedura (1).
Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►

con cambio manuale, inserire una marcia;
►


con cambio automatico EA
T6, portare il
selettore delle marce su

P
;
►

con cambio automatico EA
T8, bloccare una
delle ruote con il cuneo in dotazione;
Pulire e serrare i morsetti. Se la spia non si
spegne quando il motore viene avviato, eseguire
la procedura (2).

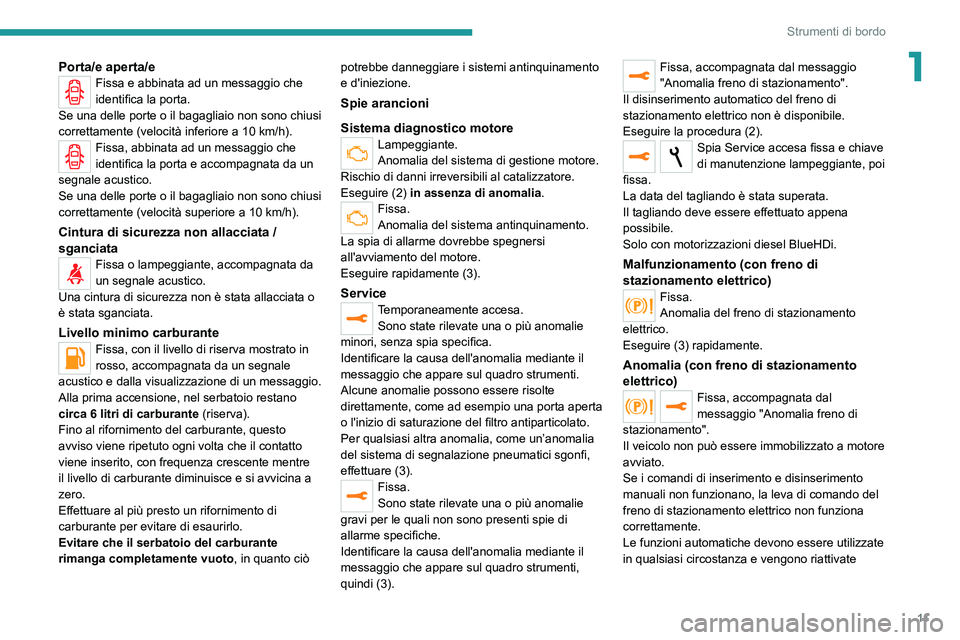

11
Strumenti di bordo
1Porta/e aperta/eFissa e abbinata ad un messaggio che
identifica la porta.
Se una delle porte o il bagagliaio non sono chiusi
correttamente (velocità inferiore a 10 km/h).
Fissa, abbinata ad un messaggio che
identifica la porta e accompagnata da un
segnale acustico.
Se una delle porte o il bagagliaio non sono chiusi
correttamente (velocità superiore a 10 km/h).
Cintura di sicurezza non allacciata /
sganciata
Fissa o lampeggiante, accompagnata da
un segnale acustico.
Una cintura di sicurezza non è stata allacciata o
è stata sganciata.
Livello minimo carburanteFissa, con il livello di riserva mostrato in
rosso, accompagnata da un segnale
acustico e dalla visualizzazione di un messaggio.
Alla prima accensione, nel serbatoio restano
circa 6 litri di carburante (riserva).
Fino al rifornimento del carburante, questo
avviso viene ripetuto ogni volta che il contatto
viene inserito, con frequenza crescente mentre
il livello di carburante diminuisce e si avvicina a
zero.
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Spie arancioni
Sistema diagnostico motore
Lampeggiante.
Anomalia del sistema di gestione motore.
Rischio di danni irreversibili al catalizzatore.
Eseguire (2) in assenza di anomalia .
Fissa.
Anomalia del sistema antinquinamento.
La spia di allarme dovrebbe spegnersi
all'avviamento del motore.
Eseguire rapidamente (3).
ServiceTemporaneamente accesa. Sono state rilevate una o più anomalie
minori, senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, come ad esempio una porta aperta
o l'inizio di saturazione del filtro antiparticolato.
Per qualsiasi altra anomalia, come un’anomalia
del sistema di segnalazione pneumatici sgonfi,
effettuare (3).
Fissa.
Sono state rilevate una o più anomalie
gravi per le quali non sono presenti spie di
allarme specifiche.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti,
quindi (3).
Fissa, accompagnata dal messaggio
"Anomalia freno di stazionamento".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile.
Eseguire la procedura (2).
Spia Service accesa fissa e chiave
di manutenzione lampeggiante, poi
fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni diesel BlueHDi.
Malfunzionamento (con freno di
stazionamento elettrico)
Fissa.
Anomalia del freno di stazionamento
elettrico.
Eseguire (3) rapidamente.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuali non funzionano, la leva di comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate

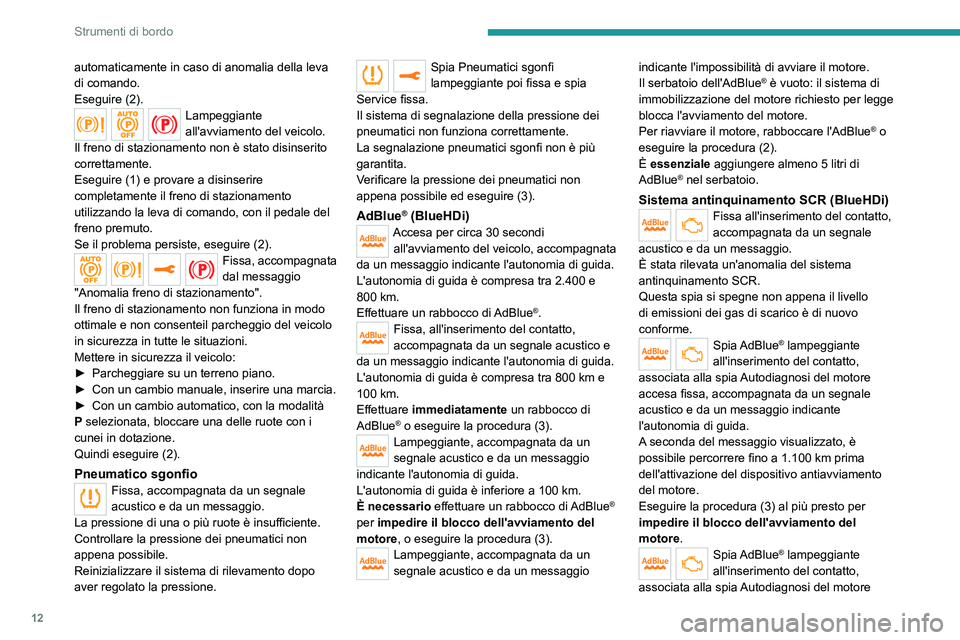

12
Strumenti di bordo
automaticamente in caso di anomalia della leva
di comando.
Eseguire (2).
Lampeggiante
all'avviamento del veicolo.
Il freno di stazionamento non è stato disinserito
correttamente.
Eseguire (1) e provare a disinserire
completamente il freno di stazionamento
utilizzando la leva di comando, con il pedale del
freno premuto.
Se il problema persiste, eseguire (2).
Fissa, accompagnata
dal messaggio
"Anomalia freno di stazionamento".
Il freno di stazionamento non funziona in modo
ottimale e non consenteil parcheggio del veicolo
in sicurezza in tutte le situazioni.
Mettere in sicurezza il veicolo:
►

Parcheggiare su un terreno piano.
►


Con un cambio manuale, inserire una marcia.
►


Con un cambio automatico, con la modalità
P


selezionata, bloccare una delle ruote con i
cunei in dotazione.
Quindi eseguire (2).
Pneumatico sgonfioFissa, accompagnata da un segnale
acustico e da un messaggio.
La pressione di una o più ruote è insufficiente.
Controllare la pressione dei pneumatici non
appena possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
AdBlue® (BlueHDi)Accesa per circa 30 secondi all'avviamento del veicolo, accompagnata
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800

km.
Effettuare un rabbocco di AdBlue
®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100

km.
Effettuare immediatamente un rabbocco di
AdBlue
® o eseguire la procedura (3).
Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100
km.
È necessario effettuare un rabbocco di AdBlue
®
per impedire il blocco dell'avviamento del
motore, o eseguire la procedura (3).
Lampeggiante, accompagnata da un
segnale acustico e da un messaggio indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il sistema di
immobilizzazione del motore richiesto per legge
blocca l'avviamento del motore.
Per riavviare il motore, rabboccare l'AdBlue
® o
eseguire la procedura (2).
È essenziale aggiungere almeno 5 litri di
AdBlue
® nel serbatoio.
Sistema antinquinamento SCR (BlueHDi)Fissa all'inserimento del contatto,
accompagnata da un segnale
acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento SCR.
Questa spia si spegne non appena il livello
di emissioni dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alla spia Autodiagnosi del motore
accesa fissa, accompagnata da un segnale
acustico e da un messaggio indicante
l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100
km prima
dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alla spia Autodiagnosi del motore

13
Strumenti di bordo

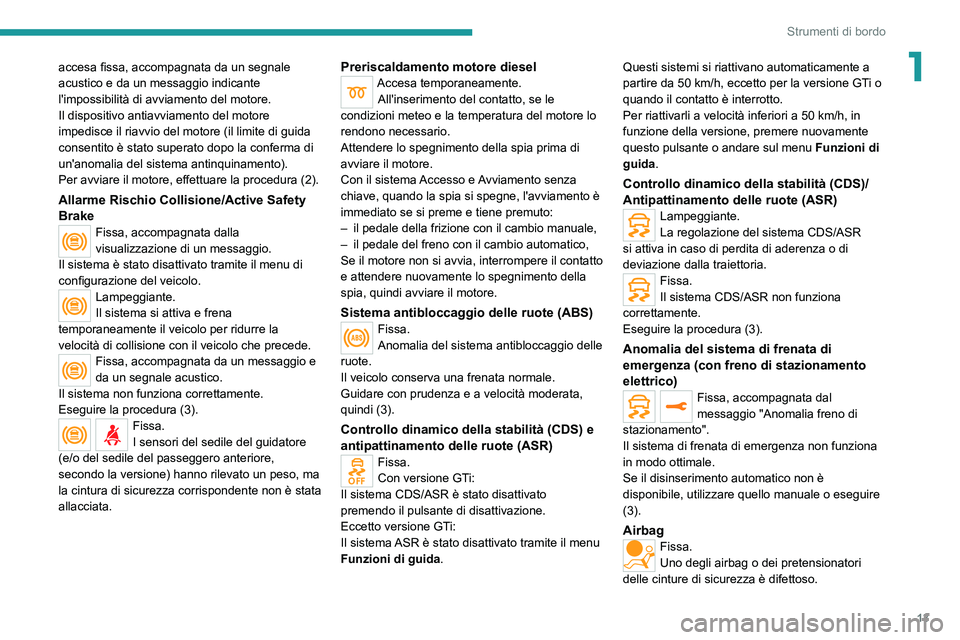

1accesa fissa, accompagnata da un segnale
acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (il limite di guida
consentito è stato superato dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Allarme Rischio Collisione/Active Safety
Brake
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il menu di
configurazione del veicolo.
Lampeggiante.
Il sistema si attiva e frena
temporaneamente il veicolo per ridurre la
velocità di collisione con il veicolo che precede.
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Il sistema non funziona correttamente.
Eseguire la procedura (3).
Fissa.
I sensori del sedile del guidatore
(e/o del sedile del passeggero anteriore,
secondo la versione) hanno rilevato un peso, ma
la cintura di sicurezza corrispondente non è stata
allacciata.
Preriscaldamento motore dieselAccesa temporaneamente. All'inserimento del contatto, se le
condizioni meteo e la temperatura del motore lo
rendono necessario.
Attendere lo spegnimento della spia prima di
avviare il motore.
Con il sistema Accesso e Avviamento senza
chiave, quando la spia si spegne, l'avviamento è
immediato se si preme e tiene premuto:
–

il pedale della frizione con il cambio manuale,
–


il pedale del freno con il cambio automatico,
Se il motore non si avvia, interrompere il contatto
e attendere nuovamente lo spegnimento della
spia, quindi avviare il motore.
Sistema antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva una frenata normale.
Guidare con prudenza e a velocità moderata,
quindi (3).
Controllo dinamico della stabilità (CDS) e
antipattinamento delle ruote (ASR)
Fissa.
Con versione GTi:
Il sistema CDS/ASR è stato disattivato
premendo il pulsante di disattivazione.
Eccetto versione GTi:
Il sistema ASR è stato disattivato tramite il menu
Funzioni di guida . Questi sistemi si riattivano automaticamente a
partire da 50 km/h, eccetto per la versione GTi o
quando il contatto è interrotto.
Per riattivarli a velocità inferiori a 50 km/h, in
funzione della versione, premere nuovamente
questo pulsante o andare sul menu
Funzioni di
guida.
Controllo dinamico della stabilità (CDS)/
Antipattinamento delle ruote (ASR)
Lampeggiante.
La regolazione del sistema CDS/ASR
si attiva in caso di perdita di aderenza o di
deviazione dalla traiettoria.
Fissa.
Il sistema CDS/ASR non funziona
correttamente.
Eseguire la procedura (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
AirbagFissa.
Uno degli airbag o dei pretensionatori
delle cinture di sicurezza è difettoso.

14
Strumenti di bordo
Eseguire (3).
Airbag passeggero anteriore (ON)Fissa.
Attivazione airbag frontale lato
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!.
Airbag passeggero anteriore (OFF)Fissa.
L'airbag frontale lato passeggero è
disattivato.
Il comando è in posizione "OFF".
È possibile collocare un seggiolino per bambini
con schienale rivolto verso la strada, salvo nei
casi in cui vi sia un’anomalia di funzionamento
degli airbag (spia d'allarme airbag accesa).
Disattivazione delle funzioni automatiche
(con freno di stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" sono disattivate o presentano
un’anomalia.
In caso di anomalia, l'accensione di questa spia
è accompagnata da un messaggio d'allerta.
Se l'inserimento/il disinserimento automatico non
è più possibile, eseguire (3).
Il freno di stazionamento può essere disinserito
manualmente.
Inserimento automatico (con freno di
stazionamento elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
L'inserimento automatico non è disponibile, il
freno di stazionamento può essere utilizzato solo
manualmente.
Utilizzare la leva di comando del freno di
stazionamento elettrico.
Se anche il disinserimento automatico non è
disponibile, utilizzare il disinserimento manuale.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno
di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo:
►

T

irare e tenere tirata la leva di comando per
circa 7-15 secondi, fino all'accensione della spia
sul quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►

Parcheggiare su un terreno in piano.
►


Con cambio manuale, inserire una marcia.
►


Con cambio automatico, selezionare la
modalità


P

, poi bloccare una delle ruote con il
cuneo in dotazione.
Poi

eseguire la procedura (2).
Allarme attivo superamento involontario
linea di carreggiata
Fissa.
Il sistema è disattivato o in standby.
Indicatore lampeggiante.
Si sta per superare una striscia
tratteggiata di demarcazione corsia senza
inserire gli indicatori di direzione.
Il sistema si attiva, quindi corregge la traiettoria
dal lato della striscia di demarcazione rilevata.
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema non funziona correttamente.
Eseguire (3).
Fari fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Funzionamento automatico dei
tergicristalli
Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Stop & StartFissa.
Quando il veicolo si arresta, Stop & Start
porta il motore in modalità STOP.
L'indicatore lampeggia temporaneamente.
La modalità STOP è temporaneamente
non disponibile o la modalità START risulta
automaticamente attivata.

15
Strumenti di bordo

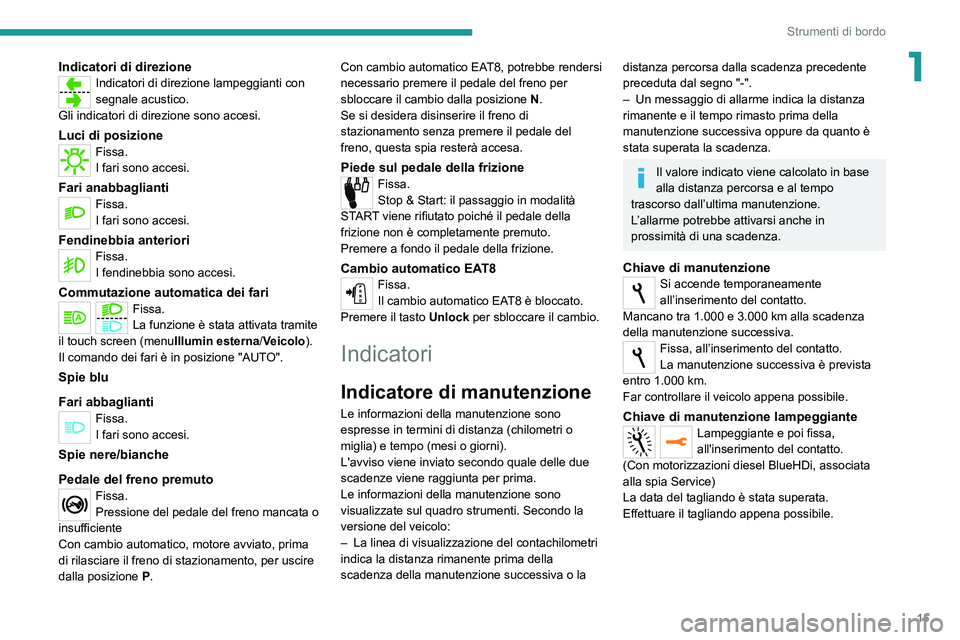

1Indicatori di direzioneIndicatori di direzione lampeggianti con
segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Fendinebbia anterioriFissa.
I fendinebbia sono accesi.
Commutazione automatica dei fariFissa.
La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.
Pressione del pedale del freno mancata o
insufficiente
Con cambio automatico, motore avviato, prima
di rilasciare il freno di stazionamento, per uscire
dalla posizione P. Con cambio automatico EAT8, potrebbe rendersi
necessario premere il pedale del freno per
sbloccare il cambio dalla posizione
N.
Se si desidera disinserire il freno di
stazionamento senza premere il pedale del
freno, questa spia resterà accesa.
Piede sul pedale della frizioneFissa.
Stop & Start: il passaggio in modalità
START viene rifiutato poiché il pedale della
frizione non è completamente premuto.
Premere a fondo il pedale della frizione.
Cambio automatico EAT8Fissa.
Il cambio automatico EAT8 è bloccato.
Premere il tasto Unlock per sbloccare il cambio.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (chilometri o
miglia) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.
Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–

La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–

Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall’ultima manutenzione.
L’allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggiante
Lampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.

16
Strumenti di bordo

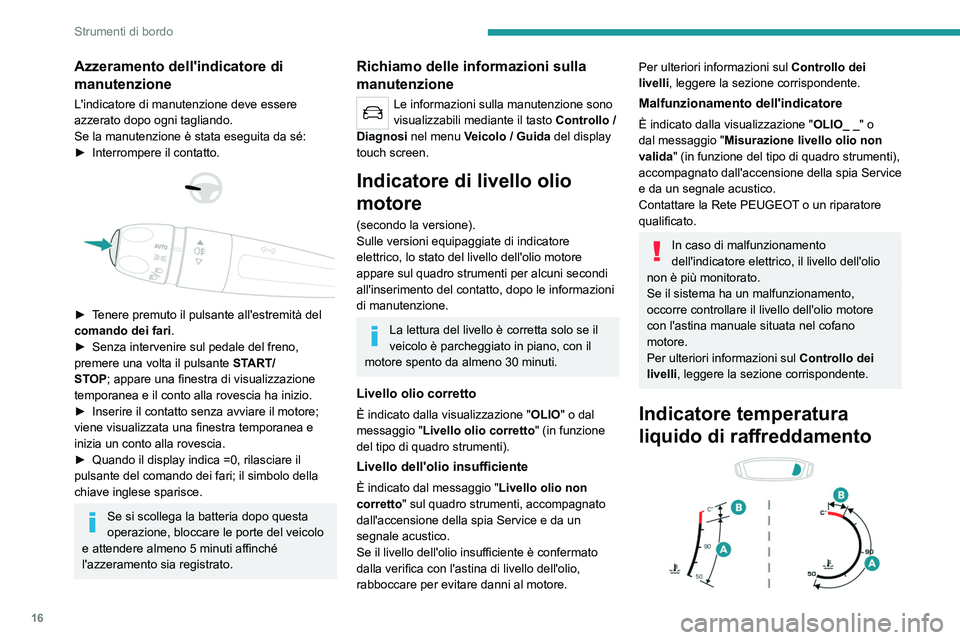

Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se la manutenzione è stata eseguita da sé:
►
Interrompere il contatto.



► Tenere premuto il pulsante all'estremità del
comando dei fari .
►

Senza intervenire sul pedale del freno,
premere una volta il pulsante ST

ART/
STOP; appare una finestra di visualizzazione
temporanea e il conto alla rovescia ha inizio.
►

Inserire il contatto senza avviare il motore;
viene visualizzata una finestra temporanea e
inizia un conto alla rovescia.
►


Quando il display indica =0, rilasciare il
pulsante del comando dei fari; il simbolo della
chiave inglese sparisce.
Se si scollega la batteria dopo questa
operazione, bloccare le porte del veicolo
e attendere almeno 5 minuti affinché
l'azzeramento sia registrato.
Richiamo delle informazioni sulla
manutenzione
Le informazioni sulla manutenzione sono
visualizzabili mediante il tasto Controllo /
Diagnosi nel menu Veicolo / Guida del display
touch screen.
Indicatore di livello olio
motore
(secondo la versione).
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio corretto
È indicato dalla visualizzazione " OLIO" o dal
messaggio " Livello olio corretto " (in funzione
del tipo di quadro strumenti).
Livello dell'olio insufficiente
È indicato dal messaggio " Livello olio non
corretto" sul quadro strumenti, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello dell'olio insufficiente è confermato
dalla verifica con l'astina di livello dell'olio,
rabboccare per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Malfunzionamento dell'indicatore
È indicato dalla visualizzazione " OLIO_ _" o
dal messaggio " Misurazione livello olio non
valida" (in funzione del tipo di quadro strumenti),
accompagnato dall'accensione della spia Service
e da un segnale acustico.
Contattare la Rete PEUGEOT o un riparatore
qualificato.
In caso di malfunzionamento
dell'indicatore elettrico, il livello dell'olio
non è più monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel cofano
motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatore temperatura
liquido di raffreddamento

17
Strumenti di bordo

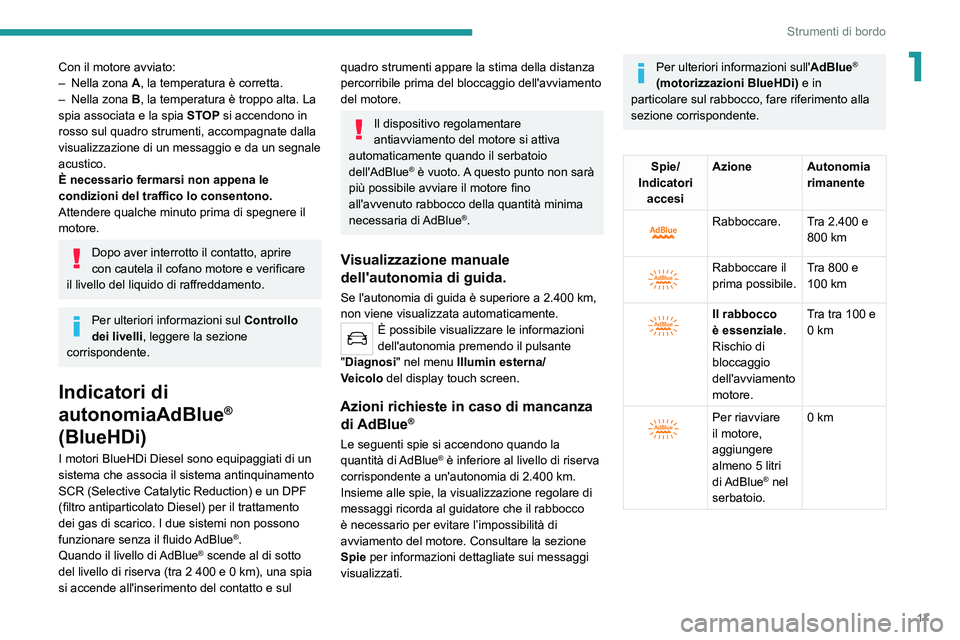

1Con il motore avviato:
– Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo alta. La
spia associata e la spia STOP si accendono in
rosso sul quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un segnale
acustico.
È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire
con cautela il cofano motore e verificare
il livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , leggere la sezione
corrispondente.
Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa il sistema antinquinamento
SCR (Selective Catalytic Reduction) e un DPF
(filtro antiparticolato Diesel) per il trattamento
dei gas di scarico. I due sistemi non possono
funzionare senza il fluido AdBlue
®.
Quando il livello di AdBlue® scende al di sotto
del livello di riserva (tra 2 400 e 0 km), una spia
si accende all'inserimento del contatto e sul
quadro strumenti appare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia di guida.
Se l'autonomia di guida è superiore a 2.400 km,
non viene visualizzata automaticamente.
È possibile visualizzare le informazioni
dell'autonomia premendo il pulsante
"Diagnosi" nel menu
Illumin esterna/
Veicolo
del display touch screen.
Azioni richieste in caso di mancanza di AdBlue®
Le seguenti spie si accendono quando la
quantità di AdBlue® è inferiore al livello di riserva
corrispondente a un'autonomia di 2.400 km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la sezione
Spie per informazioni dettagliate sui messaggi
visualizzati.
Per ulteriori informazioni sull' AdBlue®
(motorizzazioni BlueHDi) e in
particolare sul rabbocco, fare riferimento alla
sezione corrispondente.
Spie/
Indicatori accesi Azione Autonomia
rimanente


Rabboccare. Tra 2.400 e 800 km


Rabboccare il
prima possibile.Tra 800 e
100
km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avviamento
motore.Tra tra 100 e
0
km


Per riavviare
il motore,
aggiungere
almeno 5 litri
di AdBlue
® nel
serbatoio. 0
km

18
Strumenti di bordo

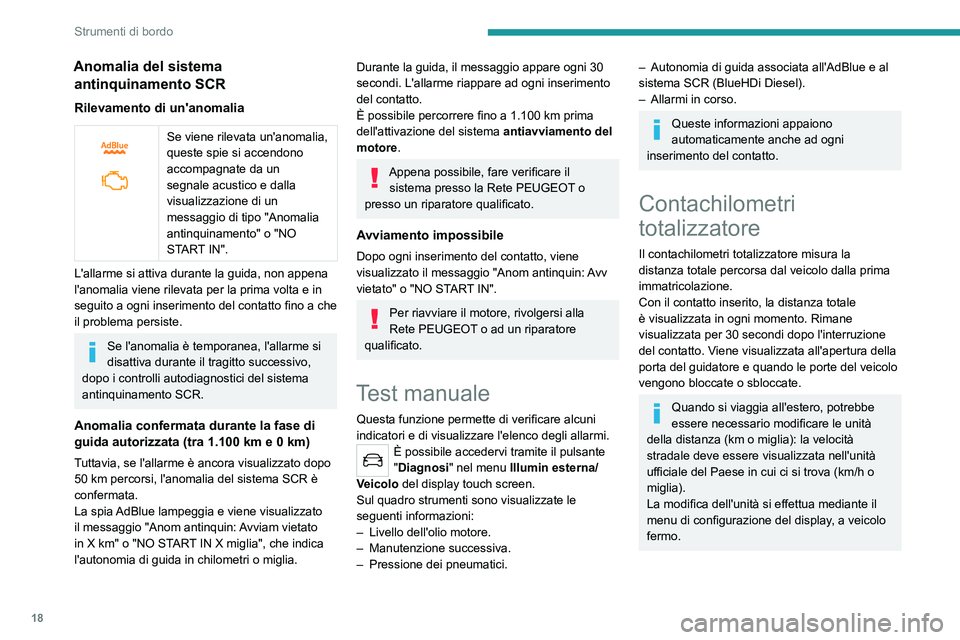

Anomalia del sistema antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione di un
messaggio di tipo "Anomalia
antinquinamento" o "NO
START IN".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta e in
seguito a ogni inserimento del contatto fino a che
il problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli autodiagnostici del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida autorizzata (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
il messaggio "Anom antinquin: Avviam vietato
in X km" o "NO START IN X miglia", che indica
l'autonomia di guida in chilometri o miglia.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Appena possibile, fare verificare il sistema presso la Rete PEUGEOT o
presso un riparatore qualificato.
Avviamento impossibile
Dopo ogni inserimento del contatto, viene
visualizzato il messaggio "Anom antinquin: Avv
vietato" o "NO START IN".
Per riavviare il motore, rivolgersi alla
Rete PEUGEOT o ad un riparatore
qualificato.
Test manuale
Questa funzione permette di verificare alcuni
indicatori e di visualizzare l'elenco degli allarmi.
È possibile accedervi tramite il pulsante
"Diagnosi" nel menu Illumin esterna/
Veicolo del display touch screen.
Sul quadro strumenti sono visualizzate le
seguenti informazioni:
–

Livello dell'olio motore.
–


Manutenzione successiva.
–


Pressione dei pneumatici.
– Autonomia di guida associata all'AdBlue e al
sistema SCR (BlueHDi Diesel).
–

Allarmi in corso.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Contachilometri
totalizzatore
Il contachilometri totalizzatore misura la
distanza totale percorsa dal veicolo dalla prima
immatricolazione.
Con il contatto inserito, la distanza totale
è visualizzata in ogni momento. Rimane
visualizzata per 30
secondi dopo l'interruzione
del contatto. Viene visualizzata all'apertura della
porta del guidatore e quando le porte del veicolo
vengono bloccate o sbloccate.
Quando si viaggia all'estero, potrebbe
essere necessario modificare le unità
della distanza (km o miglia): la velocità
stradale deve essere visualizzata nell'unità
ufficiale del Paese in cui ci si trova (km/h o
miglia).
La modifica dell'unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.
