9
Instruments de bord

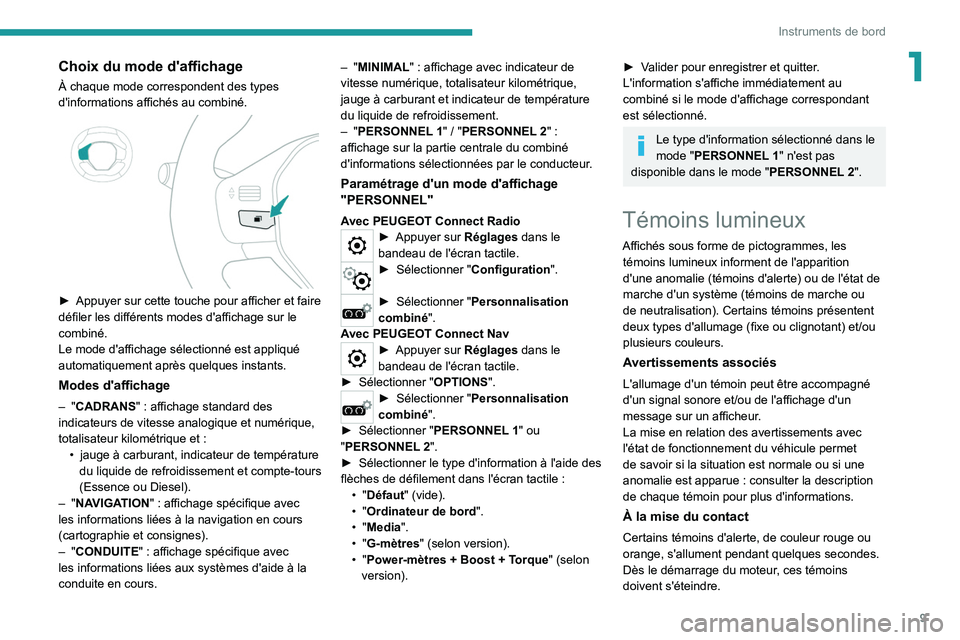

1Choix du mode d'affichage
À chaque mode correspondent des types
d'informations affichés au combiné.
► Appuyer sur cette touche pour afficher et faire
défiler les différents modes d'affichage sur le
combiné.
Le mode d'affichage sélectionné est appliqué
automatiquement après quelques instants.
Modes d'affichage
– "CADRANS " : affichage standard des
indicateurs de vitesse analogique et numérique,
totalisateur kilométrique et
:
•
jauge à carburant, indicateur de température
du liquide
de refroidissement et compte-tours
(Essence ou Diesel).
–
"NAVIGATION" : affichage spécifique avec
les informations liées à la navigation en cours
(cartographie et consignes).
–
"CONDUITE" : affichage spécifique avec
les informations liées aux systèmes d'aide à la
conduite en cours. –
"MINIMAL" : affichage avec indicateur de
vitesse numérique, totalisateur kilométrique,
jauge à carburant et indicateur de température
du liquide de refroidissement.
– "PERSONNEL
1" / "
PERSONNEL
2" :
affichage sur la partie centrale du combiné
d'informations sélectionnées par le conducteur.
Paramétrage d'un mode d'affichage
"PERSONNEL"
Avec PEUGEOT Connect Radio► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
► Sélection ner "Configuration ".
► Sélectionner "Personnalisation
combiné".
Avec PEUGEOT Connect Nav
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
►
Sélectionner " OPTIONS".
► Sélection ner "Personnalisation
combiné".
►
Sélectionner " PERSONNEL
1" ou
"PERSONNEL
2".
►
Sélectionner le type d'information à l'aide des
flèches de défilement dans l'écran tactile
:
•
"Défaut" (vide).
•
"Ordinateur de bord ".
•
"Media".
•
"G-mètres " (selon version).
•
"Power-mètres + Boost + Torque" (selon
version).
► Valider pour enregistrer et quitter.
L'information s'affiche immédiatement au
combiné si le mode d'affichage correspondant
est sélectionné.
Le type d'information sélectionné dans le
mode "PERSONNEL 1" n'est pas
disponible dans le mode " PERSONNEL
2".
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Page 12 of 244
10
Instruments de bord
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) indique l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1) : L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte,
accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure a été détectée. Effectuer (1), puis
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuez (1), puis (2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage
(REF) est défaillant.
Effectuer (1), puis
(2).
Frein de stationnementFixe.
Le frein de stationnement est serré ou
mal desserré.
Frein de stationnement électriqueClignotant.
Le frein de stationnement électrique ne se
serre pas automatiquement.
Le serrage/desserrage est défaillant.
Effectuez (1) sur un terrain plat (à l'horizontale),
–
avec une boîte manuelle, avec un rapport
engagé.
–
avec une boîte automatique, avec le levier
placé en position P
. Puis effectuez (2).
Charge batterie 12 V (selon pays de
commercialisation)
Fixe.
Le circuit de charge de la batterie est
défaillant (cosses sales, courroie d'alternateur
détendue ou sectionnée...).
Effectuer (1).
Si le frein de stationnement électrique ne
fonctionne plus, immobiliser le véhicule
:
►
A
vec la boîte de vitesses manuelle, engager
un rapport.
►
A
vec la boîte de vitesses automatique EAT6,
engager le sélecteur sur la position
P
.
►
A
vec la boîte de vitesses automatique EAT8,
installer la cale contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe et associé à un message localisant
l'ouvrant.
Une porte ou le hayon est mal fermé (vitesse
inférieure à 10 km/h).
Fixe, associé à un message localisant
l'ouvrant et complété d'un signal sonore.
Une porte ou le hayon est mal fermé (vitesse
supérieure à 10 km/h).
Page 13 of 244
11
Instruments de bord
1Non-bouclage / débouclage des ceinturesFixe ou clignotant accompagné d'un
signal sonore.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Niveau mini de carburantFixe avec le niveau de réserve représenté
en rouge, accompagné d’un signal sonore
et de l'affichage d’un message.
Au premier allumage, il reste environ 6 litres de
carburant dans le réservoir (réserve).
Tant qu’un complément de carburant suffisant
n’est pas effectué, cette alerte se répète à
chaque mise du contact et, à une cadence qui
croît au fur et à mesure que le niveau baisse et
se rapproche de zéro.
Compléter rapidement le niveau de carburant
pour éviter la panne.
Ne jamais rouler jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Témoins de couleur orange
Système d'autodiagnostic moteur
Clignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuez impérativement (2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur. Effectuez (3) rapidement.
ServiceAllumé temporairement.
Une ou plusieurs anomalies mineures,
sans témoin spécifique, sont détectées.
Identifiez la cause de l'anomalie à l'aide du
message qui s'affiche au combiné.
Vous pouvez traiter vous-même certaines
anomalies, comme une porte ouverte ou le début
de saturation du filtre à particules.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuez (3).
Fixe.
Une ou plusieurs anomalies majeures,
sans témoin spécifique, sont détectées.
Identifiez la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis effectuez
(3).
Fixe, accompagné du message "Défaut
frein de parking".
Le desserrage automatique du frein de
stationnement électrique est indisponible.
Effectuer (2).
Témoin de Service fixe et témoin de la clé d'entretien clignotant puis
fixe.
L'échéance de révision est dépassée.
La révision du véhicule doit être effectuée dès
que possible.
Uniquement avec moteurs Diesel BlueHDi.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixe.
Le frein de stationnement électrique est
défaillant.
Effectuez (3) rapidement.
Fixes, accompagnés du message
"Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant.
Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la palette de
commande du frein de stationnement électrique
est défaillante.
Les fonctions automatiques doivent être utilisées
en toutes circonstances et sont automatiquement
réactivées en cas de défaillance de la palette.
Effectuer (2).
Clignotants dès le
démarrage du véhicule.
Le frein de stationnement est mal desserré.
Effectuer (1) et essayer de desserrer
complètement le frein de stationnement à l'aide
de la palette, pied sur la pédale de frein.
Si le problème persiste, effectuer (2).
Fixes, accompagnés
du message "Défaut
frein de parking".
Le frein de stationnement ne dispose plus
des performances optimales pour stationner
le véhicule en toute sécurité dans toutes les
situations.
Page 14 of 244
12
Instruments de bord
Sécuriser le véhicule :
► Stationner sur un endroit plat.
►
A
vec une boîte de vitesses manuelle,
engager une vitesse.
►
A
vec une boîte de vitesses automatique, en
sélection
P
, placer les cales fournies contre l'une
des roues.
Puis effectuer (2).
Sous-gonflageFixe, accompagné d'un signal sonore et
d'un message.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Réinitialisez le système de détection après
ajustement de pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).

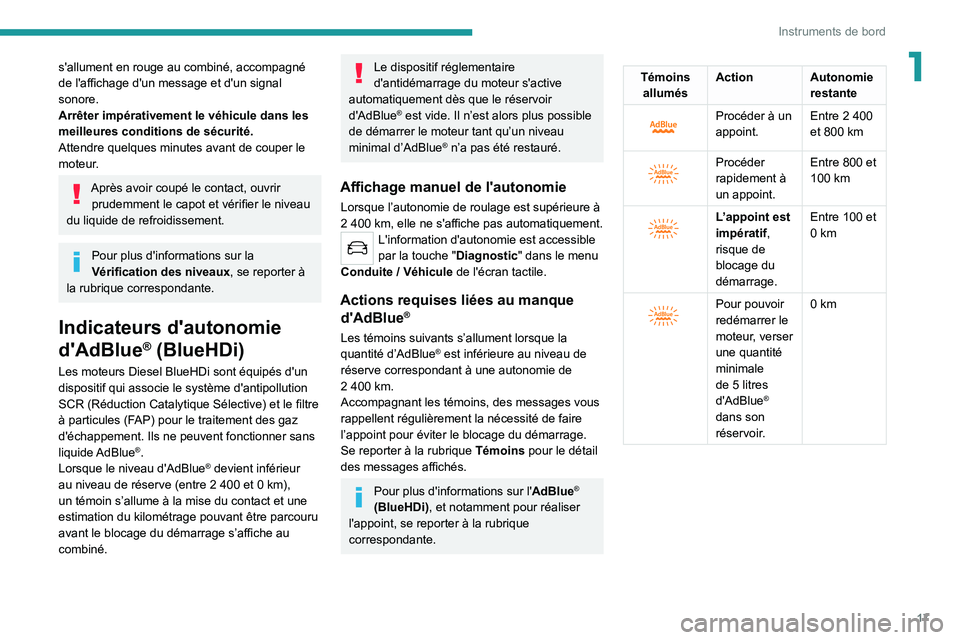

AdBlue® (BlueHDi)Allumé pendant 30 secondes environ à
chaque démarrage du véhicule,
accompagné d'un message indiquant l'autonomie de roulage.
L'autonomie de roulage est comprise entre 2
400
et 800 km.
Faire un appoint en AdBlue
®.Fixe dès la mise du contact, accompagné
d'un signal sonore et d'un message
indiquant l'autonomie de roulage.
L'autonomie de roulage est comprise entre 800
et 100
km.
Faire rapidement un appoint en AdBlue
®, ou
effectuer
(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est inférieure à 100
km.
Faire impérativement un appoint en AdBlue
®
pour éviter le blocage du démarrage, ou
effectuer
(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage.
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur
.
Pour redémarrer le moteur, faire un appoint en
AdBlue
®, ou effectuer (2).
Il est
impératif de verser une quantité minimale
de 5
litres d'AdBlue
® dans son réservoir.
Système d'antipollution SCR (BlueHDi)Fixes dès la mise du contact,
accompagné d'un signal sonore et d'un message.
Un dysfonctionnement du système d'antipollution
SCR est détecté.
Cette alerte disparaît dès que le niveau
d'émission des gaz d'échappement redevient
conforme.
Témoin d'AdBlue® clignotant dès la
mise du contact, associé au
témoin d'Autodiagnostic moteur fixe,
accompagnés d'un signal sonore et d'un
message indiquant l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1
100
km avant le
déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour éviter le blocage
du démarrage.
Témoin d'AdBlue® clignotant dès la
mise du contact, associé au
témoin d'Autodiagnostic moteur fixe,
accompagnés d'un signal sonore et d'un
message informant de l’interdiction de
démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer
(2).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé, via le menu
de configuration du véhicule.
Page 15 of 244
13
Instruments de bord
1Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Les capteurs du siège conducteur
(et/ou du siège passager avant, selon version)
ont détecté un poids mais la ceinture de sécurité
correspondante est débouclée.
Préchauffage moteur DieselAllumé temporairement. A la mise du contact, si les conditions
climatiques et la température du moteur le
nécessitent.
Attendez l'extinction du témoin avant de
démarrer.
Avec l'Accès et Démarrage Mains Libres, à
l'extinction du témoin, le démarrage est immédiat
si vous maintenez l'appui
:
–
sur la pédale d'embrayage avec une boîte de
vitesses manuelle.
–
sur la pédale de frein avec une boîte de
vitesses automatique.
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin,
puis démarrez le moteur
.
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Roulez prudemment à allure modérée, puis
effectuez (3).
Contrôle dynamique de stabilité (CDS) et
antipatinage des roues (ASR)
Fixe.
Avec version GTi :
Les systèmes CDS/ASR ont été neutralisés par
appui sur le bouton de neutralisation.
Hors version GTi
:
Le système ASR a été neutralisé par le menu
Fonctions de conduite .
Ce(s) système(s) se réactive(nt)
automatiquement au-dessus de 50
km/h, sauf
pour la version GTi, ainsi qu'à la coupure du
contact.
Pour les réactiver en-deçà de 50
km/h, selon
version, appuyez de nouveau sur le bouton ou
passez par le menu Fonctions de conduite .
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuez (3).
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, n'installez PAS de siège enfant
"dos à la route" sur le siège passager avant -
Risque de blessures graves !
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la position
"OFF ".
Vous pouvez installer un siège enfant "dos
à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Page 16 of 244
14
Instruments de bord
Désactivation des fonctions automatiques
(avec frein de stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
sont désactivées ou défaillantes.
En cas de défaillance, l'allumage de ce témoin
est accompagné d'un message d'alerte.
Si le serrage / desserrage automatique n'est plus
possible, effectuez (3).
Le frein peut être desserré manuellement.
Serrage automatique (avec frein de
stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le serrage automatique est indisponible, le
frein de stationnement n'est utilisable que
manuellement.
Utiliser la palette du frein de stationnement
électrique.
Si le desserrage automatique est également
indisponible, utiliser le desserrage manuel.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:►
T
irer la palette et la maintenir pendant 7 à
15 secondes environ, jusqu’à l'apparition du
témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule :
►
Stationner sur un endroit plat.
►
A
vec une boîte de vitesses manuelle,
engager un rapport.
►
A
vec une boîte de vitesses automatique,
sélectionner
P
, puis installer la cale fournie
contre l'une des roues.
Puis effectuer (2).
Alerte active de Franchissement
Involontaire de Ligne
Fixe.
Le système est désactivé ou en veille.
Clignotant.
Vous vous apprêtez à franchir une ligne
discontinue sans activation du clignotant.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Fixes accompagnés de l'affichage
d'un message et d'un signal
sonore.
Le système est défaillant.
Effectuer (3).
Feux antibrouillard arrièreFixe.
Les feux sont allumés.
Témoins de couleur verte
Essuyage automatique
Fixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Stop & StartFixe.
A l'arrêt du véhicule, le Stop & Start a mis
le moteur en mode STOP.
Clignotant temporairement.
Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Indicateurs de directionClignotants avec bruiteur.
Les feux clignotants sont allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Projecteurs antibrouillard avantFixe.
Les projecteurs antibrouillard avant sont
allumés.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via
l'écran tactile (menu Conduite
/ Véhicule).
Page 17 of 244
15
Instruments de bord
1La commande d'éclairage est sur la position
"AUTO".
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Pied sur le frein
Fixe.
Oubli ou appui insuffisant sur la pédale
de frein.
Avec une boîte de vitesses automatique,
moteur tournant, avant de desserrer le frein de
stationnement, pour quitter la position P.
Avec la boîte de vitesses automatique
EAT8, l'appui sur la pédale de frein peut être
nécessaire pour débloquer la boîte depuis le
mode N.
Si vous souhaitez desserrer le frein de
stationnement sans appuyer sur la pédale de
frein, ce témoin restera allumé.
Pied sur l'embrayageFixe.
Stop & Start : le passage en mode
START est refusé car la pédale d'embrayage
n'est pas complètement enfoncée.
Débrayez complètement.
Boîte de vitesses automatique EAT8Fixe.
La boîte de vitesses automatique EAT8
est verrouillée.
L'appui sur le bouton Unlock est nécessaire
pour déverrouiller la boîte de vitesses.
Indicateurs
Indicateur d'entretien
L'information d'entretien s'exprime en terme de
distance (kilomètres ou miles) et de délai (mois
ou jours).
L'alerte est donnée au premier de ces deux
termes atteint.
L'information d'entretien s'affiche au combiné.
Selon la version du véhicule
:
–
La ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe
"-".
–
Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3
000
km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1
000
km.
Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:
►
Couper le contact.
Page 18 of 244
16
Instruments de bord

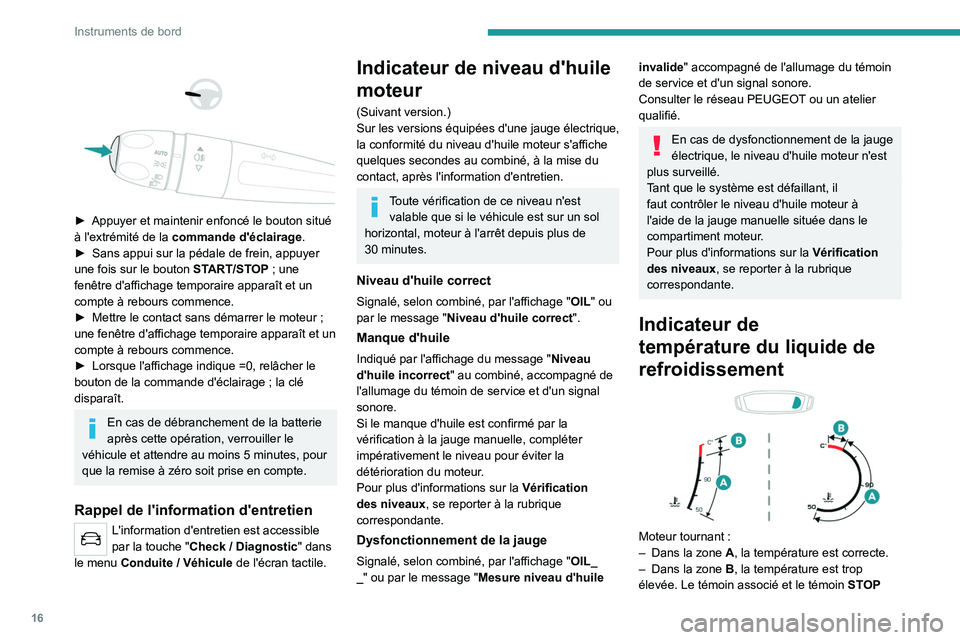

► Appuyer et maintenir enfoncé le bouton situé
à l'extrémité de la commande d'éclairage.
►
Sans appui sur la pédale de frein, appuyer
une fois sur le bouton ST
ART/STOP ; une
fenêtre d'affichage temporaire apparaît et un
compte à rebours commence.
►
Mettre le contact sans démarrer le moteur ;
une fenêtre d'affichage temporaire apparaît et un
compte à rebours commence.
►
Lorsque l'affichage indique =0, relâcher le
bouton de la commande d'éclairage
; la clé
disparaît.
En cas de débranchement de la batterie
après cette opération, verrouiller le
véhicule et attendre au moins 5
minutes, pour
que la remise à zéro soit prise en compte.
Rappel de l'information d'entretien
L'information d'entretien est accessible
par la touche " Check / Diagnostic" dans
le menu Conduite / Véhicule de l'écran tactile.
Indicateur de niveau d'huile
moteur
(Suivant version.)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30
minutes.
Niveau d'huile correct
Signalé, selon combiné, par l'affichage " OIL" ou
par le message " Niveau d'huile correct".
Manque d'huile
Indiqué par l'affichage du message " Niveau
d'huile incorrect " au combiné, accompagné de
l'allumage du témoin de service et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge
Signalé, selon combiné, par l'affichage " OIL_
_" ou par le message " Mesure niveau d'huile
invalide" accompagné de l'allumage du témoin
de service et d'un signal sonore.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateur de
température du liquide de
refroidissement
Moteur tournant :
– Dans la zone A , la température est correcte.
–
Dans la zone
B
, la température est trop
élevée. Le témoin associé et le témoin STOP
Page 19 of 244
17
Instruments de bord
1s'allument en rouge au combiné, accompagné
de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.
L'information d'autonomie est accessible
par la touche " Diagnostic" dans le menu
Conduite
/ Véhicule de l'écran tactile.
Actions requises liées au manque
d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve correspondant à une autonomie de
2
400
km.
Accompagnant les témoins, des messages vous
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Témoins allumés Action Autonomie
restante
Procéder à un
appoint.Entre 2
400
et 800 km
Procéder
rapidement à
un appoint.Entre 800 et
100
km
L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km
Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Page 20 of 244
18
Instruments de bord

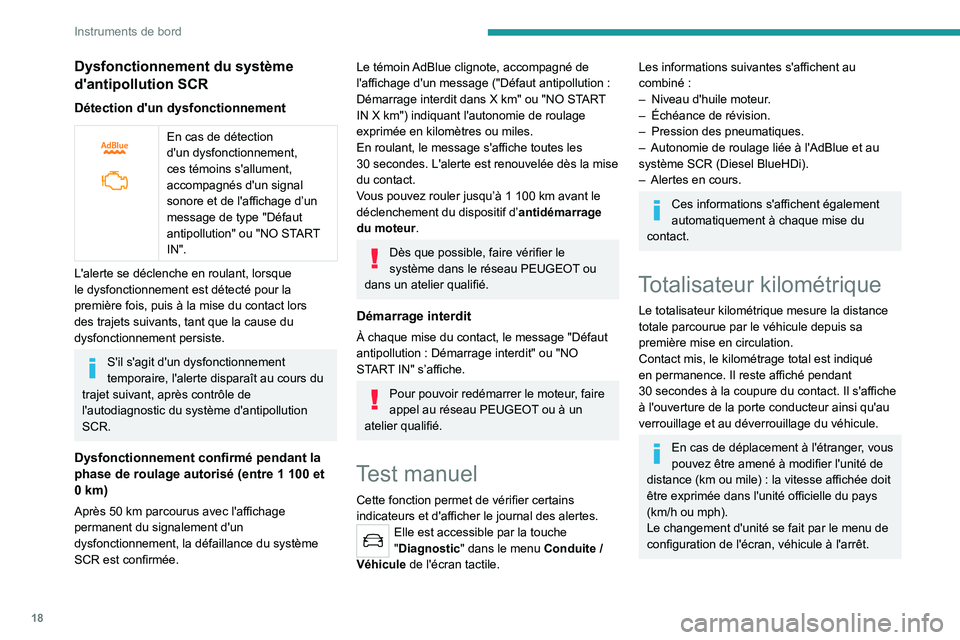

Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement
En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution" ou "NO START
IN".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin AdBlue clignote, accompagné de
l'affichage d'un message ("Défaut antipollution :
Démarrage interdit dans X km" ou "NO START
IN X km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Dès que possible, faire vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message "Défaut
antipollution : Démarrage interdit" ou "NO
START IN" s’affiche.
Pour pouvoir redémarrer le moteur, faire
appel au réseau PEUGEOT ou à un
atelier qualifié.
Test manuel
Cette fonction permet de vérifier certains
indicateurs et d'afficher le journal des alertes.
Elle est accessible par la touche
"Diagnostic" dans le menu Conduite /
Véhicule de l'écran tactile.
Les informations suivantes s'affichent au
combiné :
–
Niveau d'huile moteur
.
–
Échéance de révision.
–
Pression des pneumatiques.
–
Autonomie de roulage liée à l'AdBlue et au
système SCR (Diesel BlueHDi).
–
Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Totalisateur kilométrique
Le totalisateur kilométrique mesure la distance
totale parcourue par le véhicule depuis sa
première mise en circulation.
Contact mis, le kilométrage total est indiqué
en permanence. Il reste affiché pendant
30
secondes à la coupure du contact. Il s'affiche
à l'ouverture de la porte conducteur ainsi qu'au
verrouillage et au déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
