179
U slučaju kvara

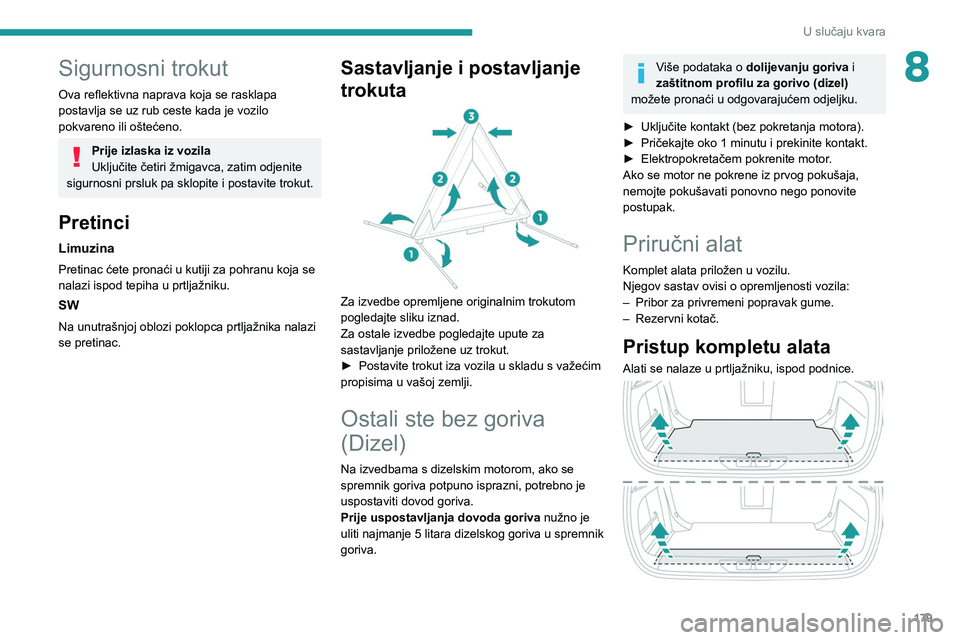

8Sigurnosni trokut
Ova reflektivna naprava koja se rasklapa
postavlja se uz rub ceste kada je vozilo
pokvareno ili oštećeno.
Prije izlaska iz vozila
Uključite četiri žmigavca, zatim odjenite
sigurnosni prsluk pa sklopite i postavite trokut.
Pretinci
Limuzina
Pretinac ćete pronaći u kutiji za pohranu koja se
nalazi ispod tepiha u prtljažniku.
SW
Na unutrašnjoj oblozi poklopca prtljažnika nalazi
se pretinac.
Sastavljanje i postavljanje
trokuta


Za izvedbe opremljene originalnim trokutom
pogledajte sliku iznad.
Za ostale izvedbe pogledajte upute za
sastavljanje priložene uz trokut.
►

Postavite trokut iza vozila u skladu s važećim
propisima u vašoj zemlji.
Ostali ste bez goriva
(Dizel)
Na izvedbama s dizelskim motorom, ako se
spremnik goriva potpuno isprazni, potrebno je
uspostaviti dovod goriva.
Prije uspostavljanja dovoda goriva nužno je
uliti najmanje 5 litara dizelskog goriva u spremnik
goriva.
Više podataka o dolijevanju goriva i
zaštitnom profilu za gorivo (dizel)
možete pronaći u odgovarajućem odjeljku.
►

Uključite kontakt (bez pokretanja motora).
►


Pričekajte oko 1
minutu i prekinite kontakt.
►

Elektropokretačem pokrenite motor
.
Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.
Priručni alat
Komplet alata priložen u vozilu.
Njegov sastav ovisi o opremljenosti vozila:
–

Pribor za privremeni popravak gume.
–


Rezervni kotač.
Pristup kompletu alata
Alati se nalaze u prtljažniku, ispod podnice.

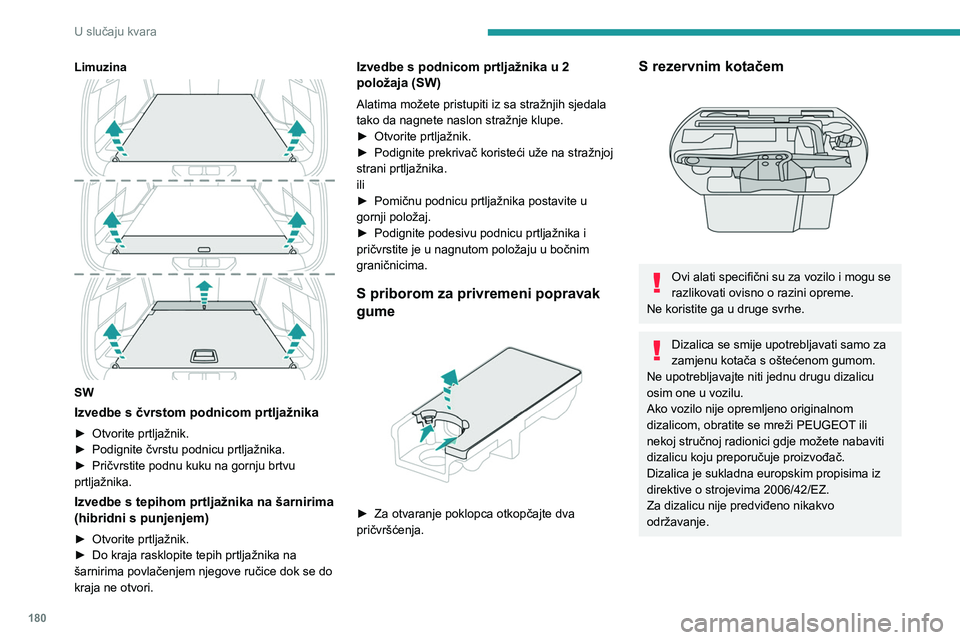

180
U slučaju kvara
Limuzina

SW
Izvedbe s čvrstom podnicom prtljažnika
► Otvorite prtljažnik.
► Podignite čvrstu podnicu prtljažnika.
►

Pričvrstite podnu kuku na gornju brtvu
prtljažnika.
Izvedbe s tepihom prtljažnika na šarnirima
(hibridni s punjenjem)
► Otvorite prtljažnik.
► Do kraja rasklopite tepih prtljažnika na
šarnirima povlačenjem njegove ručice dok se do
kraja ne otvori.
Izvedbe s podnicom prtljažnika u 2
položaja (SW)
Alatima možete pristupiti iz sa stražnjih sjedala
tako da nagnete naslon stražnje klupe.
►

Otvorite prtljažnik.
►


Podignite prekrivač koristeći uže na stražnjoj
strani prtljažnika.
ili
►


Pomičnu podnicu prtljažnika postavite u
gornji položaj.
►


Podignite podesivu podnicu prtljažnika i
pričvrstite je u nagnutom položaju u bočnim
graničnicima.
S priborom za privremeni popravak
gume


► Za otvaranje poklopca otkopčajte dva
pričvršćenja.
S rezervnim kotačem

Ovi alati specifični su za vozilo i mogu se
razlikovati ovisno o razini opreme.
Ne koristite ga u druge svrhe.
Dizalica se smije upotrebljavati samo za
zamjenu kotača s oštećenom gumom.
Ne upotrebljavajte niti jednu drugu dizalicu
osim one u vozilu.
Ako vozilo nije opremljeno originalnom
dizalicom, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici gdje možete nabaviti
dizalicu koju preporučuje proizvođač.
Dizalica je sukladna europskim propisima iz
direktive o strojevima 2006/42/EZ.
Za dizalicu nije predviđeno nikakvo
održavanje.

181
U slučaju kvara

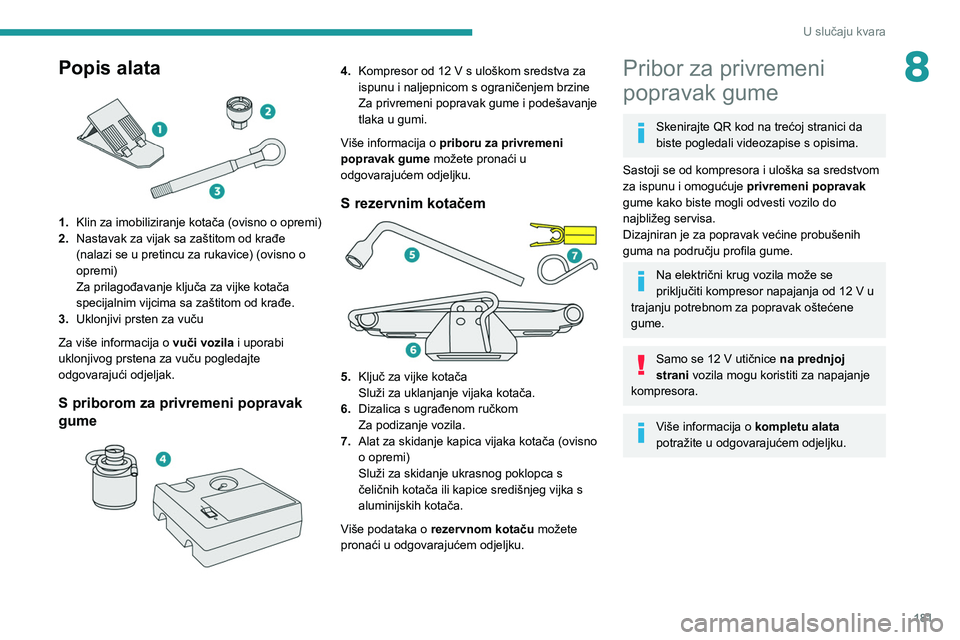

8Popis alata

1.Klin za imobiliziranje kotača (ovisno o opremi)
2. Nastavak za vijak sa zaštitom od krađe
(nalazi se u pretincu za rukavice) (ovisno o
opremi)
Za prilagođavanje ključa za vijke kotača
specijalnim vijcima sa zaštitom od krađe.
3. Uklonjivi prsten za vuču
Za više informacija o vuči vozila i uporabi
uklonjivog prstena za vuču pogledajte
odgovarajući odjeljak.
S priborom za privremeni popravak
gume


4. Kompresor od 12 V s uloškom sredstva za
ispunu i naljepnicom s ograničenjem brzine
Za privremeni popravak gume i podešavanje
tlaka u gumi.
Više informacija o priboru za privremeni
popravak gume možete pronaći u
odgovarajućem odjeljku.
S rezervnim kotačem

5. Ključ za vijke kotača
Služi za uklanjanje vijaka kotača.
6. Dizalica s ugrađenom ručkom
Za podizanje vozila.
7. Alat za skidanje kapica vijaka kotača (ovisno
o opremi)
Služi za skidanje ukrasnog poklopca s
čeličnih kotača ili kapice središnjeg vijka s
aluminijskih kotača.
Više podataka o rezervnom kotaču možete
pronaći u odgovarajućem odjeljku.
Pribor za privremeni
popravak gume
Skenirajte QR kod na trećoj stranici da
biste pogledali videozapise s opisima.
Sastoji se od kompresora i uloška sa sredstvom
za ispunu i omogućuje privremeni popravak
gume kako biste mogli odvesti vozilo do
najbližeg servisa.
Dizajniran je za popravak većine probušenih
guma na području profila gume.
Na električni krug vozila može se
priključiti kompresor napajanja od 12 V u
trajanju potrebnom za popravak oštećene
gume.
Samo se 12 V utičnice na prednjoj
strani vozila mogu koristiti za napajanje
kompresora.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.

182
U slučaju kvara

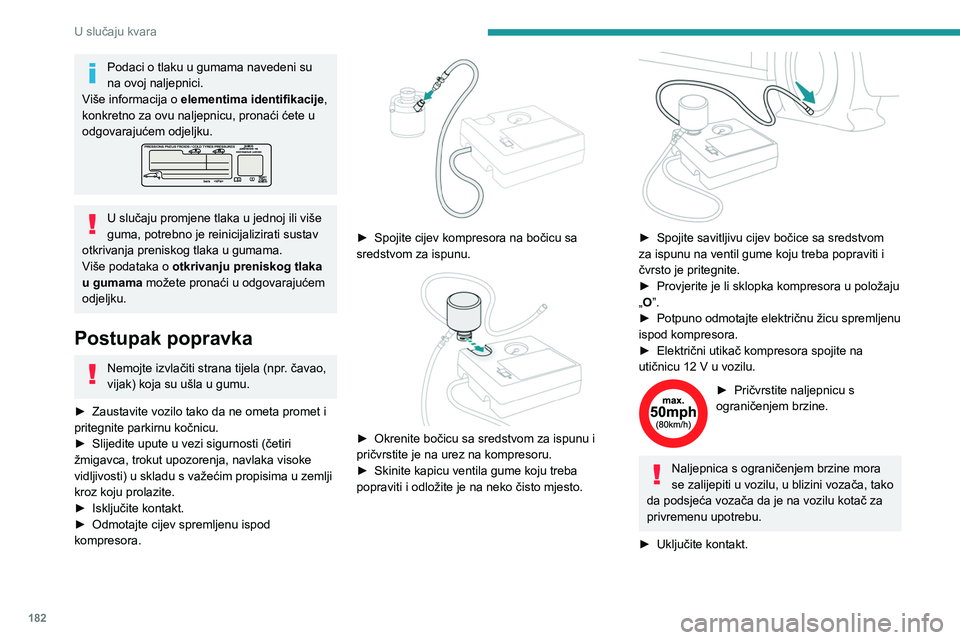

Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.
Više informacija o elementima identifikacije,
konkretno za ovu naljepnicu, pronaći ćete u
odgovarajućem odjeljku.
U slučaju promjene tlaka u jednoj ili više
guma, potrebno je reinicijalizirati sustav
otkrivanja preniskog tlaka u gumama.
Više podataka o otkrivanju preniskog tlaka
u gumama možete pronaći u odgovarajućem
odjeljku.
Postupak popravka
Nemojte izvlačiti strana tijela (npr. čavao,
vijak) koja su ušla u gumu.
►

Zaustavite vozilo tako da ne ometa promet i
pritegnite parkirnu kočnicu.
►


Slijedite upute u vezi sigurnosti (četiri
žmigavca, trokut upozorenja, navlaka visoke
vidljivosti) u skladu s važećim propisima u zemlji
kroz koju prolazite.
►


Isključite kontakt.
►


Odmotajte cijev spremljenu ispod
kompresora.


► Spojite cijev kompresora na bočicu sa
sredstvom za ispunu.


► Okrenite bočicu sa sredstvom za ispunu i
pričvrstite je na urez na kompresoru.
►

Skinite kapicu ventila gume koju treba
popraviti i odložite je na neko čisto mjesto.


► Spojite savitljivu cijev bočice sa sredstvom
za ispunu na ventil gume koju treba popraviti i
čvrsto je pritegnite.
►

Provjerite je li sklopka kompresora u položaju
„

O”.
►

Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
►


Električni utikač kompresora spojite na
utičnicu 12

V u vozilu.
► Pričvrstite naljepnicu s
ograničenjem brzine.
Naljepnica s ograničenjem brzine mora
se zalijepiti u vozilu, u blizini vozača, tako
da podsjeća vozača da je na vozilu kotač za
privremenu upotrebu.
►

Uključite kontakt.

183
U slučaju kvara
8

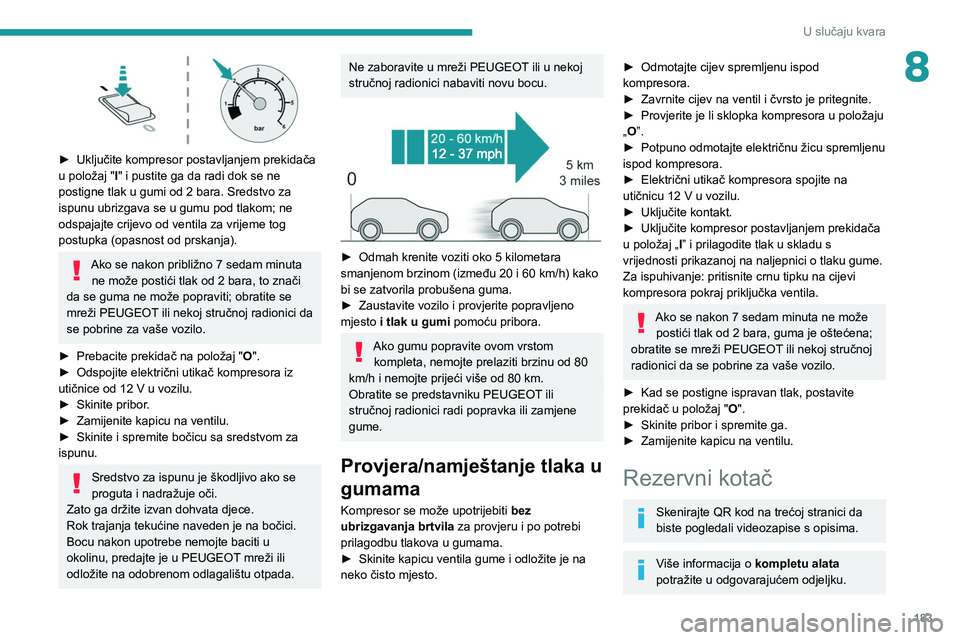

► Uključite kompresor postavljanjem prekidača
u položaj " I
" i pustite ga da radi dok se ne
postigne tlak u gumi od 2 bara. Sredstvo za
ispunu ubrizgava se u gumu pod tlakom; ne
odspajajte crijevo od ventila za vrijeme tog
postupka (opasnost od prskanja).
Ako se nakon približno 7 sedam minuta ne može postići tlak od 2 bara, to znači
da se guma ne može popraviti; obratite se
mreži PEUGEOT ili nekoj stručnoj radionici da
se pobrine za vaše vozilo.
►

Prebacite prekidač na položaj " O

".
►

Odspojite električni utikač kompresora iz
utičnice od 12

V u vozilu.
►

Skinite pribor
.
►

Zamijenite kapicu na ventilu.
►


Skinite i spremite bočicu sa sredstvom za
ispunu.
Sredstvo za ispunu je škodljivo ako se
proguta i nadražuje oči.
Zato ga držite izvan dohvata djece.
Rok trajanja tekućine naveden je na bočici.
Bocu nakon upotrebe nemojte baciti u
okolinu, predajte je u PEUGEOT mreži ili
odložite na odobrenom odlagalištu otpada.
Ne zaboravite u mreži PEUGEOT ili u nekoj
stručnoj radionici nabaviti novu bocu.


► Odmah krenite voziti oko 5 kilometara
smanjenom brzinom (između 20 i 60 km/h) kako
bi se zatvorila probušena guma.
►

Zaustavite vozilo i provjerite popravljeno
mjesto

i tlak u gumi pomoću pribora.
Ako gumu popravite ovom vrstom
kompleta, nemojte prelaziti brzinu od 80
km/h i nemojte prijeći više od 80 km.
Obratite se predstavniku PEUGEOT ili
stručnoj radionici radi popravka ili zamjene
gume.
Provjera/namještanje tlaka u
gumama
Kompresor se može upotrijebiti bez
ubrizgavanja brtvila za provjeru i po potrebi
prilagodbu tlakova u gumama.
►

Skinite kapicu ventila gume i odložite je na
neko čisto mjesto.
► Odmotajte cijev spremljenu ispod
kompresora.
►

Zavrnite cijev na ventil i čvrsto je pritegnite.
►


Provjerite je li sklopka kompresora u položaju
„

O”.
►

Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
►


Električni utikač kompresora spojite na
utičnicu 12

V u vozilu.
►

Uključite kontakt.
►


Uključite kompresor postavljanjem prekidača
u položaj „ I

” i prilagodite tlak u skladu s
vrijednosti prikazanoj na naljepnici o tlaku gume.
Za ispuhivanje: pritisnite crnu tipku na cijevi
kompresora pokraj priključka ventila.
Ako se nakon 7 sedam minuta ne može postići tlak od 2 bara, guma je oštećena;
obratite se mreži PEUGEOT ili nekoj stručnoj
radionici da se pobrine za vaše vozilo.
►

Kad se postigne ispravan tlak, postavite
prekidač u položaj " O

".
►

Skinite pribor i spremite ga.
►


Zamijenite kapicu na ventilu.
Rezervni kotač
Skenirajte QR kod na trećoj stranici da
biste pogledali videozapise s opisima.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.

184
U slučaju kvara

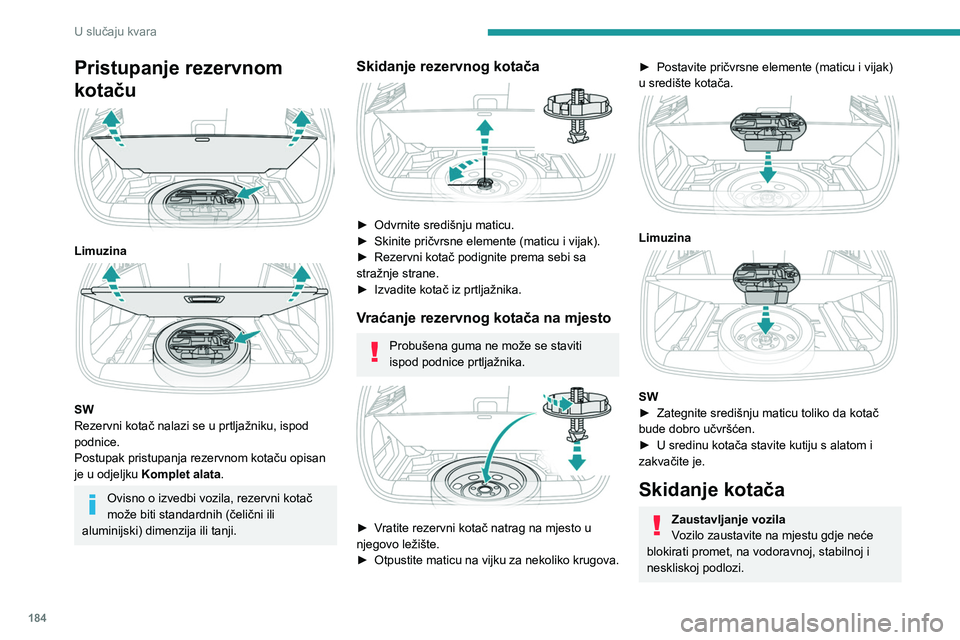

Pristupanje rezervnom
kotaču


Limuzina

SW
Rezervni kotač nalazi se u prtljažniku, ispod
podnice.
Postupak pristupanja rezervnom kotaču opisan
je u odjeljku Komplet alata.
Ovisno o izvedbi vozila, rezervni kotač
može biti standardnih (čelični ili
aluminijski) dimenzija ili tanji.
Skidanje rezervnog kotača

► Odvrnite središnju maticu.
► Skinite pričvrsne elemente (maticu i vijak).
►

Rezervni kotač podignite prema sebi sa
stražnje strane.
►


Izvadite kotač iz prtljažnika.
Vraćanje rezervnog kotača na mjesto
Probušena guma ne može se staviti
ispod podnice prtljažnika.


► Vratite rezervni kotač natrag na mjesto u
njegovo ležište.
►
Otpustite
maticu na vijku za nekoliko krugova.
► Postavite pričvrsne elemente (maticu i vijak)
u središte kotača.


Limuzina

SW
► Zategnite središnju maticu toliko da kotač
bude dobro učvršćen.
►

U sredinu kotača stavite kutiju s alatom i
zakvačite je.
Skidanje kotača
Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje neće
blokirati promet, na vodoravnoj, stabilnoj i
neskliskoj podlozi.

185
U slučaju kvara

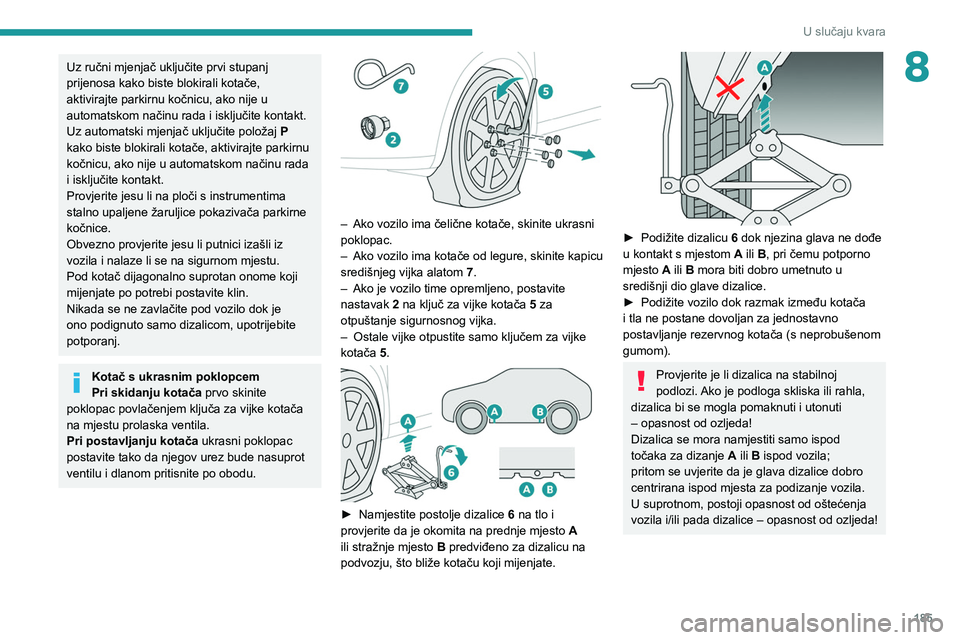

8Uz ručni mjenjač uključite prvi stupanj
prijenosa kako biste blokirali kotače,
aktivirajte parkirnu kočnicu, ako nije u
automatskom načinu rada i isključite kontakt.
Uz automatski mjenjač uključite položaj
P

kako biste blokirali kotače, aktivirajte parkirnu
kočnicu, ako nije u automatskom načinu rada
i isključite kontakt.
Provjerite jesu li na ploči s instrumentima
stalno upaljene žaruljice pokazivača parkirne
kočnice.
Obvezno provjerite jesu li putnici izašli iz
vozila i nalaze li se na sigurnom mjestu.
Pod kotač dijagonalno suprotan onome koji
mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok je
ono podignuto samo dizalicom, upotrijebite
potporanj.
Kotač s ukrasnim poklopcem
Pri skidanju kotača prvo skinite
poklopac povlačenjem ključa za vijke kotača
na mjestu prolaska ventila.
Pri postavljanju kotača ukrasni poklopac
postavite tako da njegov urez bude nasuprot
ventilu i dlanom pritisnite po obodu.


– Ako vozilo ima čelične kotače, skinite ukrasni
poklopac.
–

Ako vozilo ima kotače od legure, skinite kapicu
središnjeg vijka alatom 7

.
–

Ako je vozilo time opremljeno, postavite
nastavak

2 na ključ za vijke kotača
5
za
otpuštanje sigurnosnog vijka.
–

Ostale vijke otpustite samo ključem za vijke
kotača

5.


► Namjestite postolje dizalice 6 na tlo i
provjerite da je okomita na prednje mjesto A
ili stražnje mjesto B predviđeno za dizalicu na
podvozju, što bliže kotaču koji mijenjate.


► Podižite dizalicu 6 dok njezina glava ne dođe
u kontakt s mjestom A ili B, pri čemu potporno
mjesto A ili B mora biti dobro umetnuto u
središnji dio glave dizalice.
►

Podižite vozilo dok razmak između kotača
i tla ne postane dovoljan za jednostavno
postavljanje rezervnog kotača (s neprobušenom
gumom).
Provjerite je li dizalica na stabilnoj
podlozi. Ako je podloga skliska ili rahla,
dizalica bi se mogla pomaknuti i utonuti
– opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod
točaka za dizanje A ili B ispod vozila;
pritom se uvjerite da je glava dizalice dobro
centrirana ispod mjesta za podizanje vozila.
U suprotnom, postoji opasnost od oštećenja
vozila i/ili pada dizalice – opasnost od ozljeda!

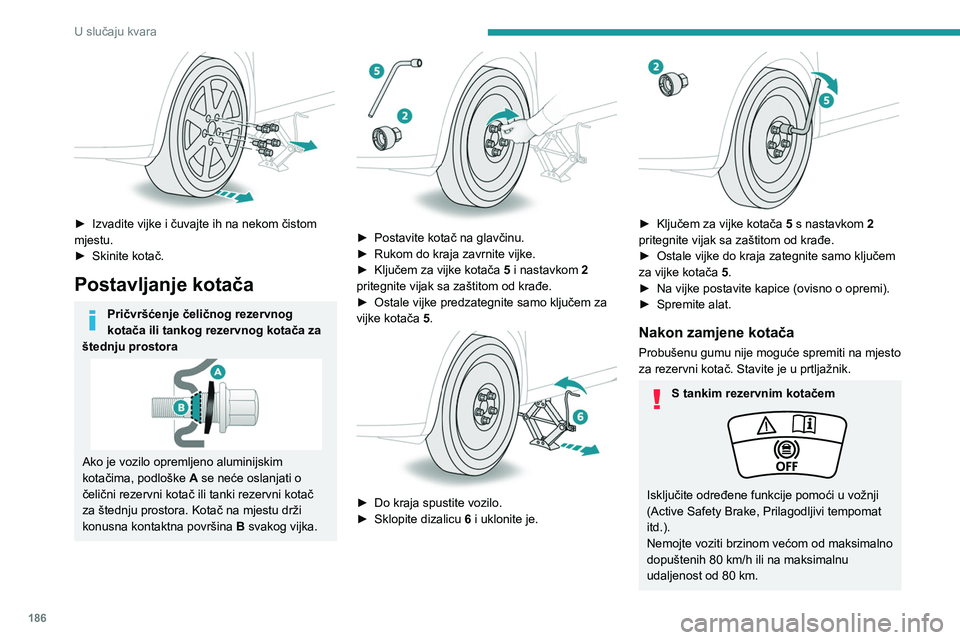

186
U slučaju kvara

► Izvadite vijke i čuvajte ih na nekom čistom
mjestu.
►

Skinite kotač.
Postavljanje kotača
Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača za
štednju prostora
Ako je vozilo opremljeno aluminijskim
kotačima, podloške A se neće oslanjati o
čelični rezervni kotač ili tanki rezervni kotač
za štednju prostora. Kotač na mjestu drži
konusna kontaktna površina B svakog vijka.


► Postavite kotač na glavčinu.
► Rukom do kraja zavrnite vijke.
►

Ključem za vijke kotača 5

i nastavkom 2
pritegnite vijak sa zaštitom od krađe.
►

Ostale vijke predzategnite samo ključem za
vijke kotača

5.


► Do kraja spustite vozilo.
► Sklopite dizalicu 6
i uklonite je.


► Ključem za vijke kotača 5 s nastavkom 2
pritegnite vijak sa zaštitom od krađe.
►

Ostale vijke do kraja zategnite samo ključem
za vijke kotača

5.
►

Na vijke postavite kapice (ovisno o opremi).
►


Spremite alat.
Nakon zamjene kotača
Probušenu gumu nije moguće spremiti na mjesto
za rezervni kotač. Stavite je u prtljažnik.
S tankim rezervnim kotačem
Isključite određene funkcije pomoći u vožnji
(Active Safety Brake, Prilagodljivi tempomat
itd.).
Nemojte voziti brzinom većom od maksimalno
dopuštenih 80 km/h ili na maksimalnu
udaljenost od 80 km.

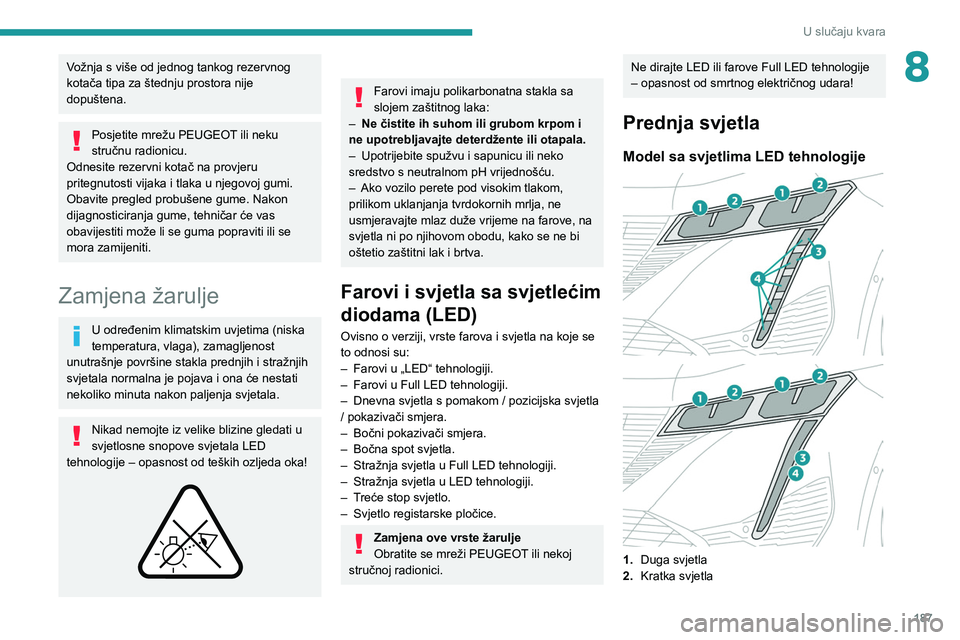

187
U slučaju kvara
8Vožnja s više od jednog tankog rezervnog
kotača tipa za štednju prostora nije
dopuštena.
Posjetite mrežu PEUGEOT ili neku
stručnu radionicu.
Odnesite rezervni kotač na provjeru
pritegnutosti vijaka i tlaka u njegovoj gumi.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti.
Zamjena žarulje
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Nikad nemojte iz velike blizine gledati u
svjetlosne snopove svjetala LED
tehnologije – opasnost od teških ozljeda oka!


Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
–

Ne čistite ih suhom ili grubom krpom i
ne upotrebljavajte deterdžente ili otapala.
–


Upotrijebite spužvu i sapunicu ili neko
sredstvo s neutralnom pH vrijednošću.
–


Ako vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Farovi i svjetla sa svjetlećim
diodama (LED)
Ovisno o verziji, vrste farova i svjetla na koje se
to odnosi su:
–

Farovi u „LED“ tehnologiji.
–


Farovi u Full LED tehnologiji.
–


Dnevna svjetla s pomakom / pozicijska svjetla
/ pokazivači smjera.
–


Bočni pokazivači smjera.
–


Bočna spot svjetla.
–


Stražnja svjetla u Full LED tehnologiji.
–


Stražnja svjetla u LED tehnologiji.
–


T
reće stop svjetlo.
–

Svjetlo registarske pločice.
Zamjena ove vrste žarulje
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ne dirajte LED ili farove Full LED tehnologije
– opasnost od smrtnog električnog udara!
Prednja svjetla
Model sa svjetlima LED tehnologije



1. Duga svjetla
2. Kratka svjetla

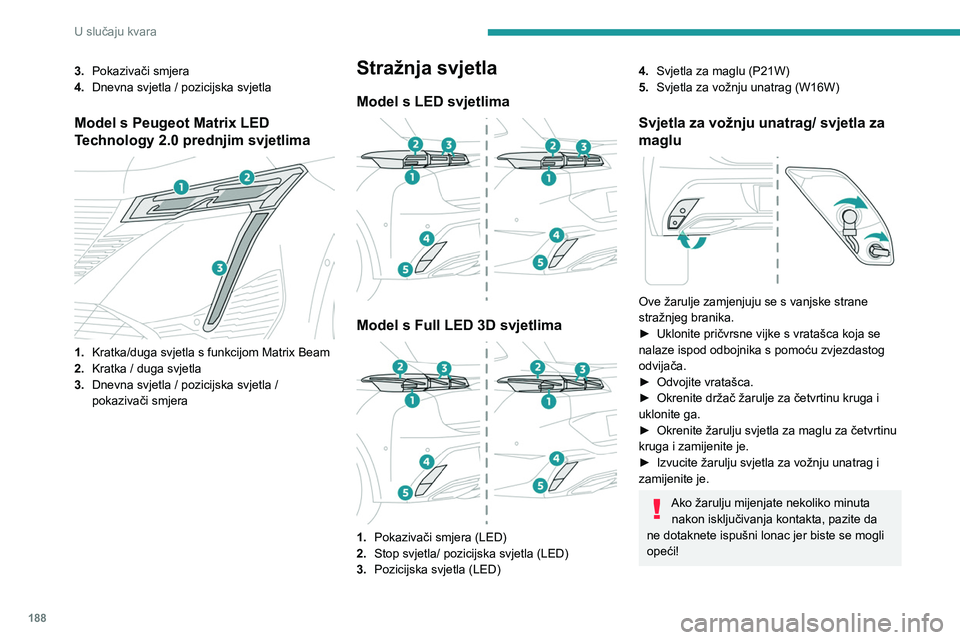

188
U slučaju kvara
3.Pokazivači smjera
4. Dnevna svjetla / pozicijska svjetla
Model s Peugeot Matrix LED
Technology 2.0 prednjim svjetlima


1.Kratka/duga svjetla s funkcijom Matrix Beam
2. Kratka / duga svjetla
3. Dnevna svjetla / pozicijska svjetla /
pokazivači smjera
Stražnja svjetla
Model s LED svjetlima

Model s Full LED 3D svjetlima

1.Pokazivači smjera (LED)
2. Stop svjetla/ pozicijska svjetla (LED)
3. Pozicijska svjetla (LED)
4.Svjetla za maglu (P21W)
5. Svjetla za vožnju unatrag (W16W)
Svjetla za vožnju unatrag/ svjetla za
maglu


Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika.
►

Uklonite pričvrsne vijke s vratašca koja se
nalaze ispod odbojnika s pomoću zvjezdastog
odvijača.
►


Odvojite vratašca.
►


Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.
►


Okrenite žarulju svjetla za maglu za četvrtinu
kruga i zamijenite je.
►


Izvucite žarulju svjetla za vožnju unatrag i
zamijenite je.
Ako žarulju mijenjate nekoliko minuta nakon isključivanja kontakta, pazite da
ne dotaknete ispušni lonac jer biste se mogli
opeći!
