Peugeot 308 CC 2008.5 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2008.5, Model line: 308 CC, Model: Peugeot 308 CC 2008.5Pages: 221, tamaño PDF: 8.91 MB

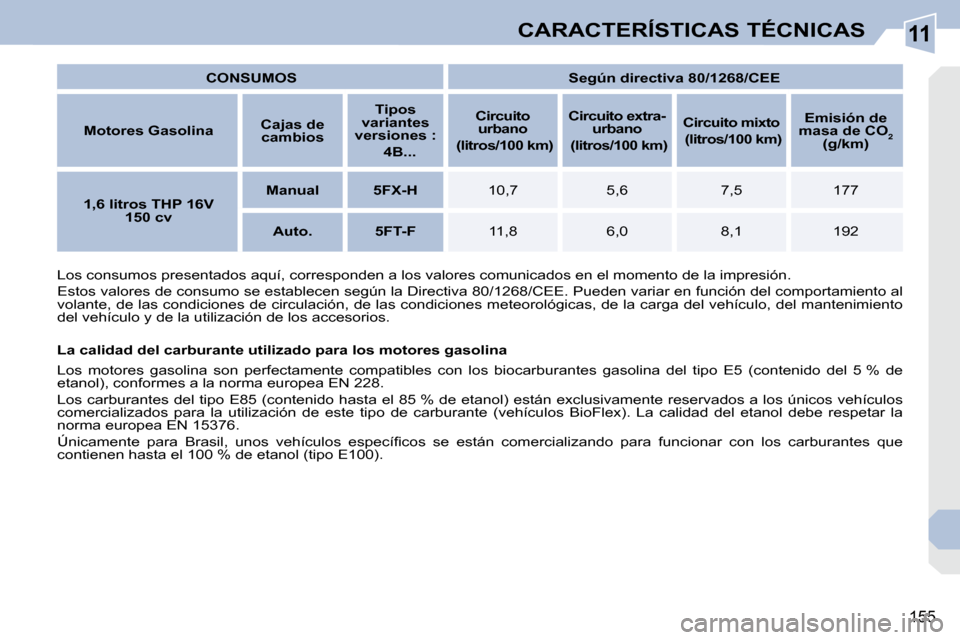

Page 171 of 221
11
155
CARACTERÍSTICAS TÉCNICAS
CONSUMOS
Según directiva 80/1268/CEE
Motores Gasolina
Cajas de
cambios
Tipos
variantes
versiones :
4B...
Circuito
urbano
(litros/100 km)
Circuito extra-
urbano
(litros/100 km)
Circuito mixto
(litros/100 km)
Emisión de
masa de CO 2
(g/km)
1,6 litros THP 16V
150 cv
Manual 5FX-H 10,7 5,6 7,5 177
Auto. 5FT-F 11,8 6,0 8,1 192
Los consumos presentados aquí, corresponden a los valores comunicado s en el momento de la impresión.
Estos valores de consumo se establecen según la Directiva 80/1268/ CEE. Pueden variar en función del comportamiento al
volante, de las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento
del vehículo y de la utilización de los accesorios.
La calidad del carburante utilizado para los motores gasolina
Los motores gasolina son perfectamente compatibles con los biocarb urantes gasolina del tipo E5 (contenido del 5 % de
etanol), conformes a la norma europea EN 228.
Los carburantes del tipo E85 (contenido hasta el 85 % de et anol) están exclusivamente reservados a los únicos vehículos
comercializados para la utilización de este tipo de carburante (ve hículos BioFlex). La calidad del etanol debe respetar la
norma europea EN 15376.
Ú n i c a m e n t e p a r a B r a s i l , u n o s v e h í c u l o s e s p e c í fi c o s s e e s t á n c o m e r c i a l i z a n d o p a r a f u n c i o n a r c o n l o s c a r b u r a n t e s q u e
contienen hasta el 100 % de etanol (tipo E100).

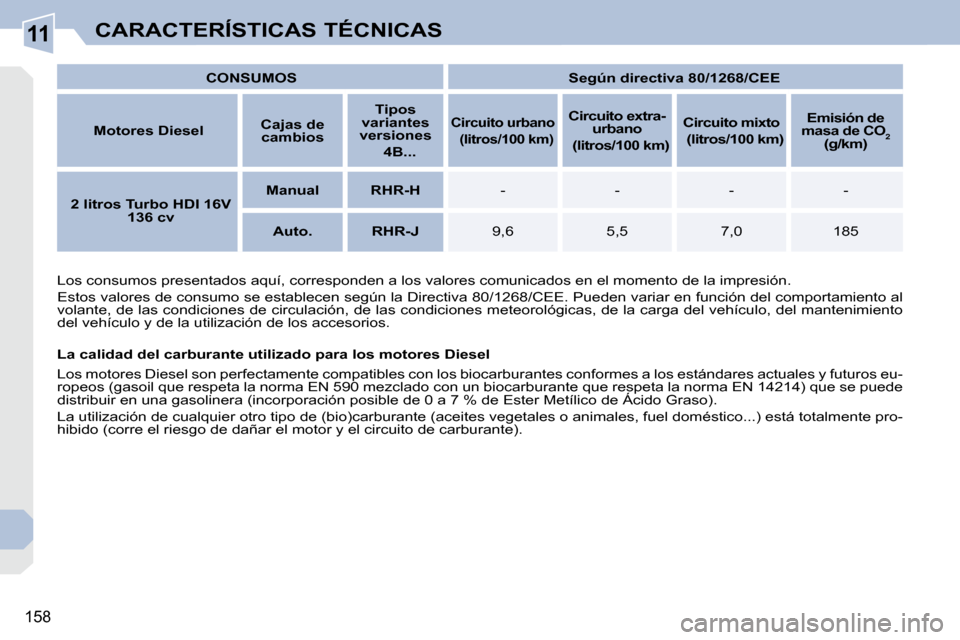

Page 172 of 221
11
158
CARACTERÍSTICAS TÉCNICAS
CONSUMOS
Según directiva 80/1268/CEE
Motores Diesel
Cajas de
cambios
Tipos
variantes
versiones
4B...
Circuito urbano
(litros/100 km)
Circuito extra-
urbano
(litros/100 km)
Circuito mixto
(litros/100 km)
Emisión de
masa de CO 2
(g/km)
2 litros Turbo HDI 16V
136 cv
Manual RHR-H - - - -
Auto. RHR-J 9,6 5,5 7,0 185
Los consumos presentados aquí, corresponden a los valores comunicado s en el momento de la impresión.
Estos valores de consumo se establecen según la Directiva 80/1268/ CEE. Pueden variar en función del comportamiento al
volante, de las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento
del vehículo y de la utilización de los accesorios.
La calidad del carburante utilizado para los motores Diesel
Los motores Diesel son perfectamente compatibles con los biocarbura ntes conformes a los estándares actuales y futuros eu-
ropeos (gasoil que respeta la norma EN 590 mezclado con un biocarb urante que respeta la norma EN 14214) que se puede
distribuir en una gasolinera (incorporación posible de 0 a 7 % de Ester Metílico de Ácido Graso).
La utilización de cualquier otro tipo de (bio)carburante (acei tes vegetales o animales, fuel doméstico...) está totalmente p ro-
hibido (corre el riesgo de dañar el motor y el circuito de carburan te).

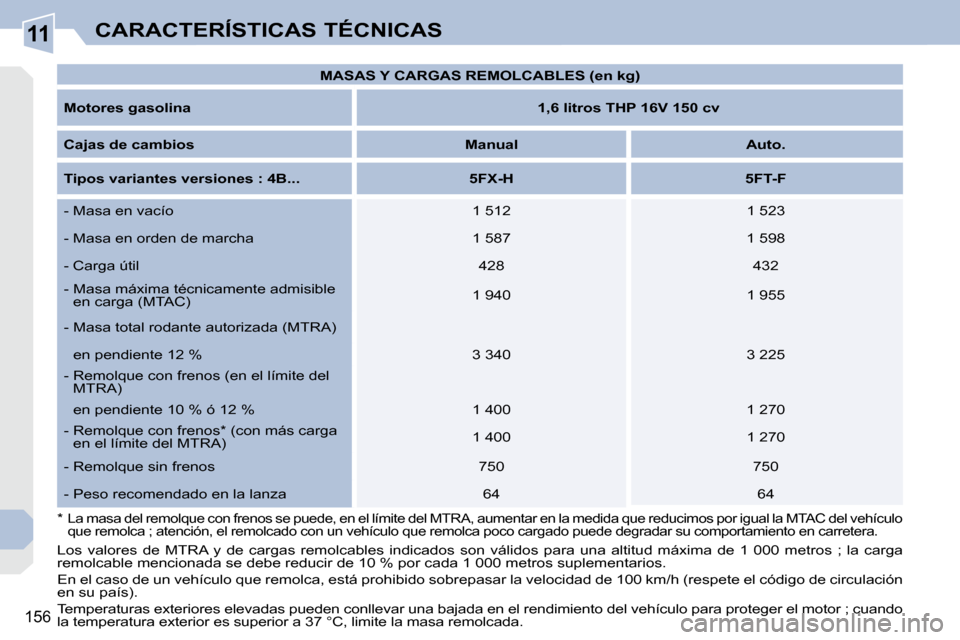

Page 173 of 221
11
156
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 litros THP 16V 150 cv
Cajas de cambios
Manual Auto.
Tipos variantes versiones : 4B... 5FX-H 5FT-F
- Masa en vacío 1 512 1 523
- Masa en orden de marcha 1 587 1 598
- Carga útil 428 432
- Masa máxima técnicamente admisible en carga (MTAC) 1 940 1 955
- Masa total rodante autorizada (MTRA)
en pendiente 12 % 3 340 3 225
- Remolque con frenos (en el límite del MTRA)
en pendiente 10 % ó 12 % 1 400 1 270
- Remolque con frenos * (con más carga en el límite del MTRA) 1 400 1 270
- Remolque sin frenos 750 750
- Peso recomendado en la lanza 64 64
Los valores de MTRA y de cargas remolcables indicados son válidos pa ra una altitud máxima de 1 000 metros ; la carga
remolcable mencionada se debe reducir de 10 % por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor ; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
*
La masa del remolque con frenos se puede, en el lí
mite del MTRA, aumentar en la medida que reducimos por igual la MTAC del vehículo
que remolca ; atención, el remolcado con un vehícul o que remolca poco cargado puede degradar su compor tamiento en carretera.

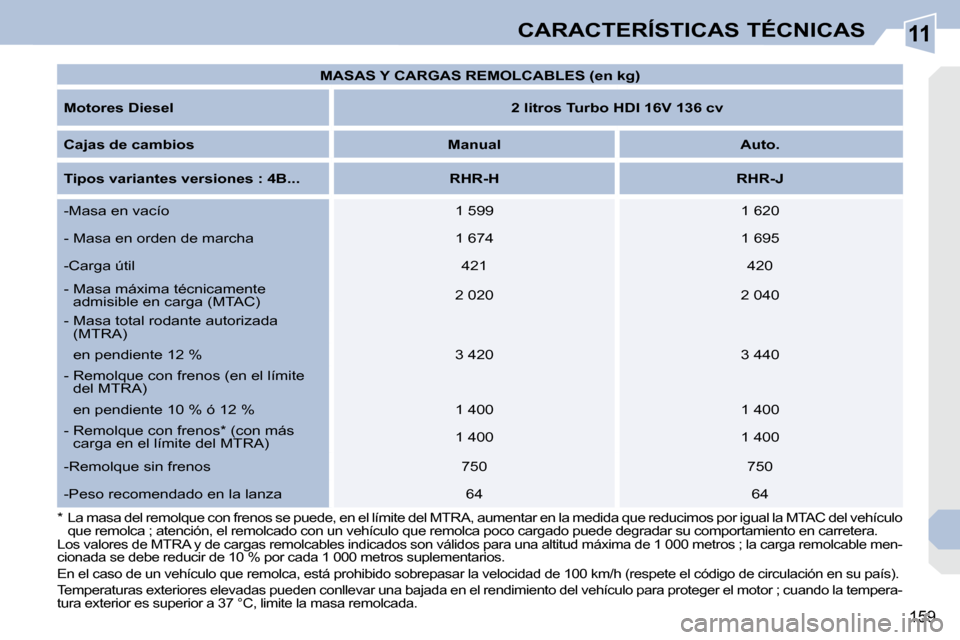

Page 174 of 221
11
159
CARACTERÍSTICAS TÉCNICAS
* La masa del remolque con frenos se puede, en el límite del MTRA, aumentar en la medida que reducimos p or igual la MTAC del vehículo
que remolca ; atención, el remolcado con un vehícul o que remolca poco cargado puede degradar su compor tamiento en carretera.
Los valores de MTRA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros ; la carga remolcable men-
cionada se debe reducir de 10 % por cada 1 000 metr os suplementarios.
En el caso de un vehículo que remolca, está prohib ido sobrepasar la velocidad de 100 km/h (respete el código de circulación en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor ; cuando la tempera-
tura exterior es superior a 37 °C, limite la masa r emolcada.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
2 litros Turbo HDI 16V 136 cv
Cajas de cambios Manual Auto.
Tipos variantes versiones : 4B... RHR-H RHR-J
-Masa en vacío 1 599 1 620
- Masa en orden de marcha 1 674 1 695
-Carga útil 421 420
- Masa máxima técnicamente admisible en carga (MTAC) 2 020 2 040
- Masa total rodante autorizada (MTRA)
en pendiente 12 % 3 420 3 440
- Remolque con frenos (en el límite del MTRA)
en pendiente 10 % ó 12 % 1 400 1 400
- Remolque con frenos * (con más carga en el límite del MTRA) 1 400 1 400
-Remolque sin frenos 750 750
-Peso recomendado en la lanza 64 64
Page 175 of 221
11
160
CARACTERÍSTICAS TÉCNICAS

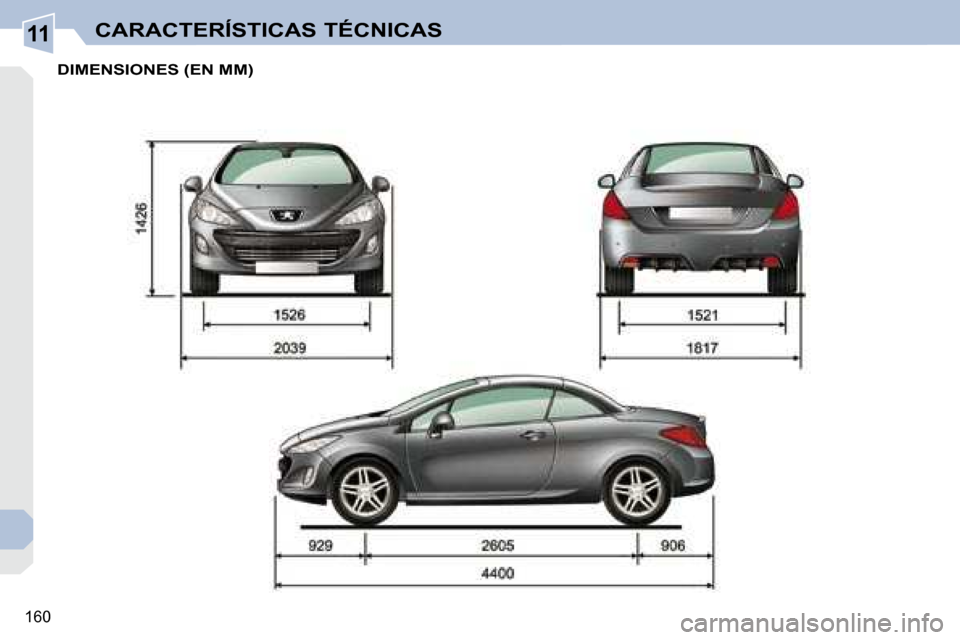

DIMENSIONES (EN MM)

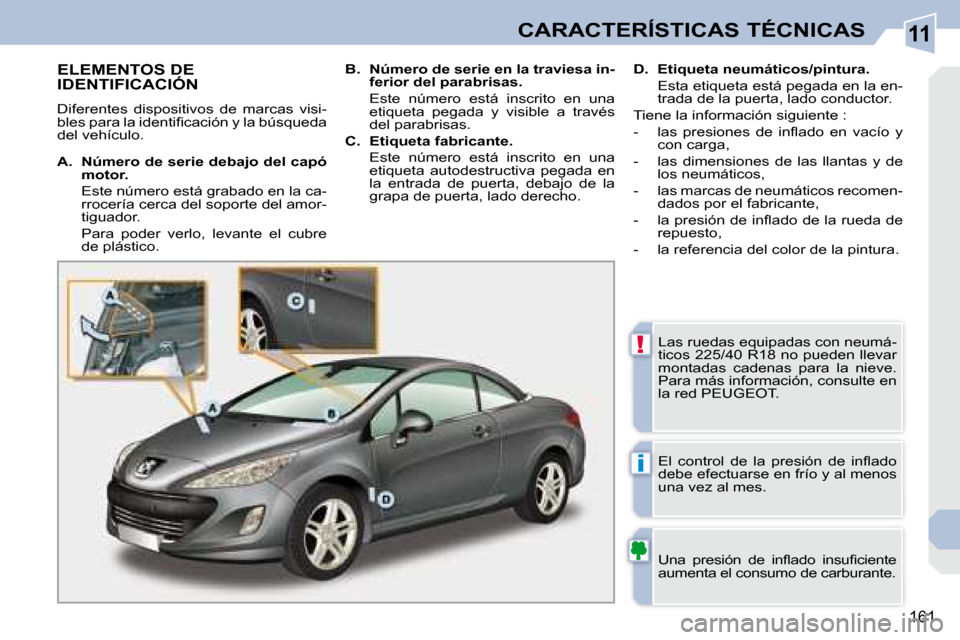

Page 176 of 221
11
!
i
161
CARACTERÍSTICAS TÉCNICAS
ELEMENTOS DE IDENTIFICACIÓN
Diferentes dispositivos de marcas visi-
b l e s p a r a l a i d e n t i fi c a c i ó n y l a b ú s q u e d a
del vehículo. Las ruedas equipadas con neumá-
ticos 225/40 R18 no pueden llevar
montadas cadenas para la nieve.
Para más información, consulte en
la red PEUGEOT.
U n a p r e s i ó n d e i n fl a d o i n s u fi c i e n t e
aumenta el consumo de carburante.
E l c o n t r o l d e l a p r e s i ó n d e i n fl a d o
debe efectuarse en frío y al menos
una vez al mes.
A. Número de serie debajo del
capó
motor.
Este número está grabado en la ca- rrocería cerca del soporte del amor-
tiguador.
Para poder verlo, levante el cubre de plástico.
B. Número de serie en la traviesa in-
ferior del parabrisas.
Este número está inscrito en una etiqueta pegada y visible a través
del parabrisas.
C. Etiqueta fabricante.
Este número está inscrito en una etiqueta autodestructiva pegada en
la entrada de puerta, debajo de la
grapa de puerta, lado derecho.
D. Etiqueta neumáticos/pintura.
Esta etiqueta está pegada en la en- trada de la puerta, lado conductor.
Tiene la información siguiente :
- l a s p r e s i o n e s d e i n fl a d o e n v a c í o y con carga,
- las dimensiones de las llantas y de los neumáticos,
- las marcas de neumáticos recomen- dados por el fabricante,
- l a p r e s i ó n d e i n fl a d o d e l a r u e d a d e repuesto,
- la referencia del color de la pintura.

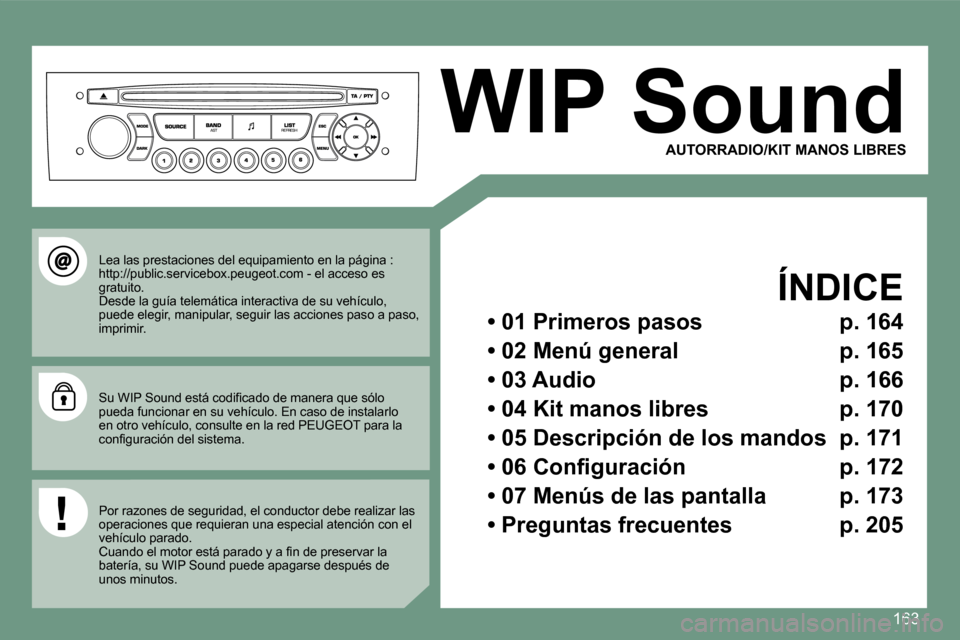

Page 177 of 221
163
WIP Sound
ÍNDICE
Page 178 of 221
164
11
22
10101111
131314141515
33445566778899
1212

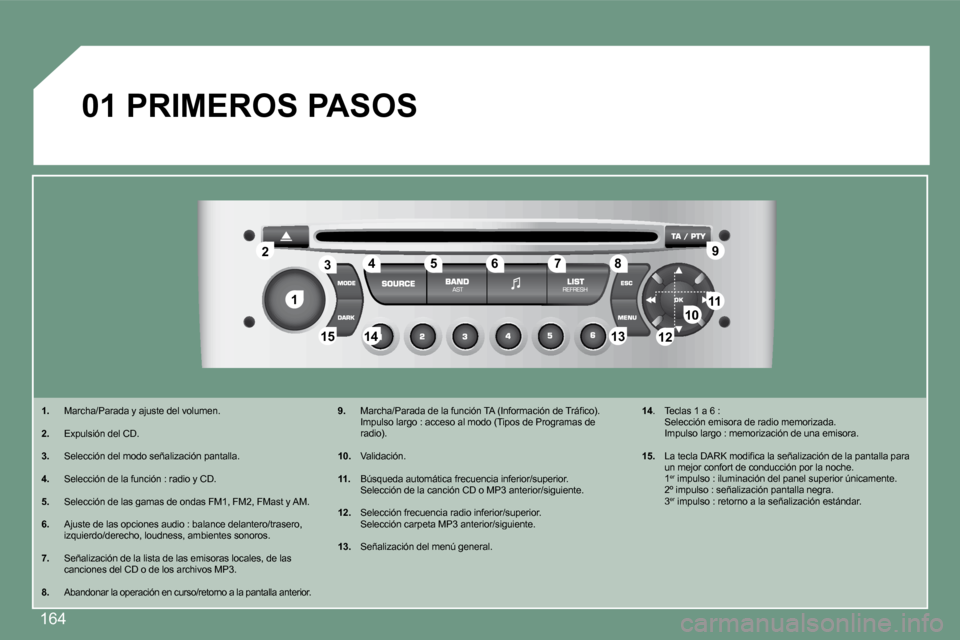

01 PRIMEROS PASOS
1. Marcha/Parada y ajuste del volumen.
2. E x p u l s i ó n d e l C D .
3. S e l e c c i ó n d e l m o d o s e ñ a l i z a c i ó n p a n t a l l a .
4. S e l e c c i ó n d e l a f u n c i ó n : r a d i o y C D .
5. S e l e c c i ó n d e l a s g a m a s d e o n d a s F M 1 , F M 2 , F M a s t y A M .
6. A j u s t e d e l a s o p c i o n e s a u d i o : b a l a n c e d e l a n t e r o / t r a s e r o , izquierdo/derecho, loudness, ambientes sonoros.
7. S e ñ a l i z a c i ó n d e l a l i s t a d e l a s e m i s o r a s l o c a l e s , d e l a s canciones del CD o de los archivos MP3.
8. A b a n d o n a r l a o p e r a c i ó n e n c u r s o / r e t o r n o a l a p a n t a l l a a n t e r i o r .
9. M a r c h a / P a r a d a d e l a f u n c i ó n T A ( I n f o r m a c i ó n d e T r á fi c o ) . I m p u l s o l a r g o : a c c e s o a l m o d o ( T i p o s d e P r o g r a m a s d e r a d i o ) .
10. V a l i d a c i ó n .
11. Búsqueda automática frecuencia inferior/superior. S e l e c c i ó n d e l a c a n c i ó n C D o M P 3 a n t e r i o r / s i g u i e n t e .
12. S e l e c c i ó n f r e c u e n c i a r a d i o i n f e r i o r / s u p e r i o r . S e l e c c i ó n c a r p e t a M P 3 a n t e r i o r / s i g u i e n t e .
13. S e ñ a l i z a c i ó n d e l m e n ú g e n e r a l .
14. Teclas 1 a 6 : S e l e c c i ó n e m i s o r a d e r a d i o m e m o r i z a d a . I m p u l s o l a r g o : m e m o r i z a c i ó n d e u n a e m i s o r a .
15. L a t e c l a D A R K m o d i fi c a l a s e ñ a l i z a c i ó n d e l a p a n t a l l a p a r a u n m e j o r c o n f o r t d e c o n d u c c i ó n p o r l a n o c h e . 1er i m p u l s o : i l u m i n a c i ó n d e l p a n e l s u p e r i o r ú n i c a m e n t e . er 2 º i m p u l s o : s e ñ a l i z a c i ó n p a n t a l l a n e g r a . 3er i m p u l s o : r e t o r n o a l a s e ñ a l i z a c i ó n e s t á n d a r . er
Page 179 of 221
165

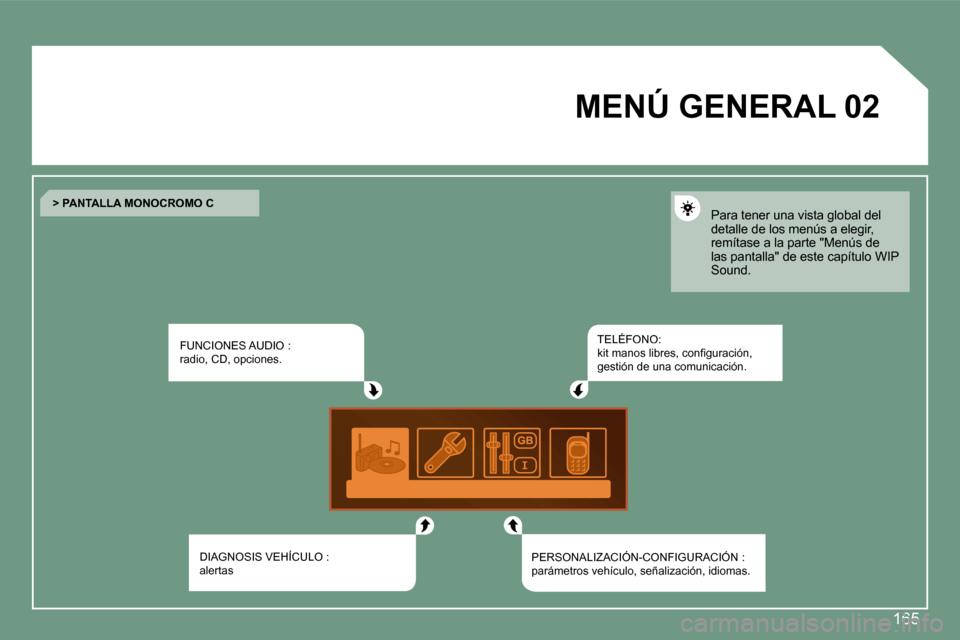

02 MENÚ GENERAL
F U N C I O N E S A U D I O :radio, CD, opciones.
D I A G N O S I S V E H Í C U L O :alertas
T E L É F O N O : k i t m a n o s l i b r e s , c o n fi g u r a c i ó n , g e s t i ó n d e u n a c o m u n i c a c i ó n .
P E R S O N A L I Z A C I Ó N - C O N F I G U R A C I Ó N : p a r á m e t r o s v e h í c u l o , s e ñ a l i z a c i ó n , i d i o m a s .
> PANTALLA MONOCROMO C Para tener una vista global del detalle de los menús a elegir, remítase a la parte "Menús de las pantalla" de este capítulo WIP Sound.
Page 180 of 221
166
03
11
22
33
44
22
44
33
11

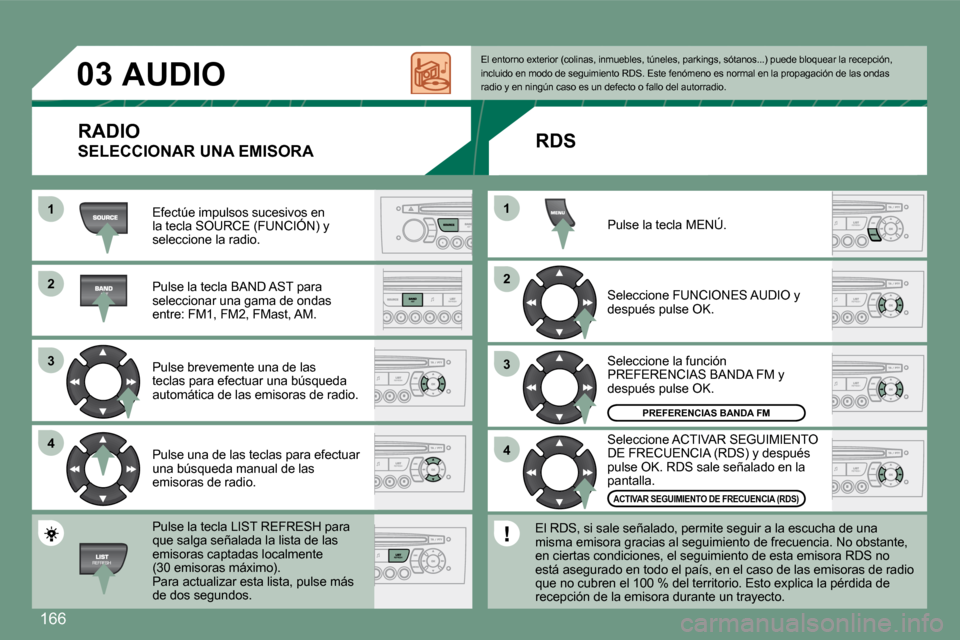

AUDIO
Efectúe impulsos sucesivos en l a t e c l a S O U R C E ( F U N C I Ó N ) y Efectúe impulsos sucesivos en sivos e
seleccione la radio.
P u l s e l a t e c l a B A N D A S T p a r a seleccionar una gama de ondas e n t r e : F M 1 , F M 2 , F M a s t , A M .
Pulse brevemente una de las teclas para efectuar una búsqueda automática de las emisoras de radio.
Pulse una de las teclas para efectuar una búsqueda manual de las emisoras de radio.
P u l s e l a t e c l a L I S T R E F R E S H p a r a q u e s a l g a s e ñ a l a d a l a l i s t a d e l a s emisoras captadas localmente ( 3 0 e m i s o r a s m á x i m o ) . Para actualizar esta lista, pulse más de dos segundos.
S e l e c c i o n e A C T I V A R S E G U I M I E N T O D E F R E C U E N C I A ( R D S ) y d e s p u é s p u l s e O K . R D S s a l e s e ñ a l a d o e n l a pantalla.
S e l e c c i o n e l a f u n c i ó n P R E F E R E N C I A S B A N D A F M y d e s p u é s p u l s e O K .
S e l e c c i o n e F U N C I O N E S A U D I O y d e s p u é s p u l s e O K .
P u l s e l a t e c l a M E N Ú .
PREFERENCIAS BANDA FM
ACTIVAR SEGUIMIENTO DE FRECUENCIA (RDS)
E l e n t o r n o e x t e r i o r ( c o l i n a s , i n m u e b l e s , t ú n e l e s , p a r k i n g s , s ó t a n o s . . . ) p u e d e b l o q u e a r l a r e c e p c i ó n , i n c l u i d o e n m o d o d e s e g u i m i e n t o R D S . E s t e f e n ó m e n o e s n o r m a l e n l a p r o p a g a c i ó n d e l a s o n d a sradio y en ningún caso es un defecto o fallo del autorradio.
RDS
E l R D S , s i s a l e s e ñ a l a d o , p e r m i t e s e g u i r a l a e s c u c h a d e u n a m i s m a e m i s o r a g r a c i a s a l s e g u i m i e n t o d e f r e c u e n c i a . N o o b s t a n t e , e n c i e r t a s c o n d i c i o n e s , e l s e g u i m i e n t o d e e s t a e m i s o r a R D S n o está asegurado en todo el país, en el caso de las emisoras de radio q u e n o c u b r e n e l 1 0 0 % d e l t e r r i t o r i o . E s t o e x p l i c a l a p é r d i d a d e r e c e p c i ó n d e l a e m i s o r a d u r a n t e u n t r a y e c t o .
RADIO
SELECCIONAR UNA EMISORA
