INFORMACIÓN PRÁCTICA

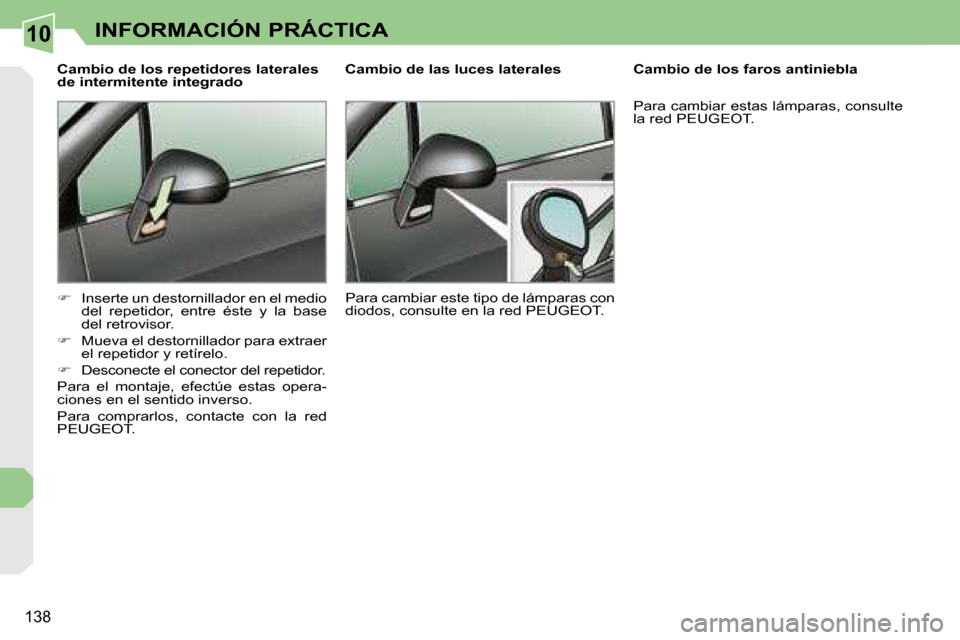

Cambio de los repetidores laterales
de intermitente integrado

 Inserte un destornillador en el medio
del repetidor, entre éste y la base
del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlos, contacte con la red
PEUGEOT. Cambio de los faros antiniebla
Para cambiar estas lámparas, consulte
la red PEUGEOT.

Cambio de las luces laterales
Para cambiar este tipo de lámparas con
diodos, consulte en la red PEUGEOT.

10
!
139
INFORMACIÓN PRÁCTICA

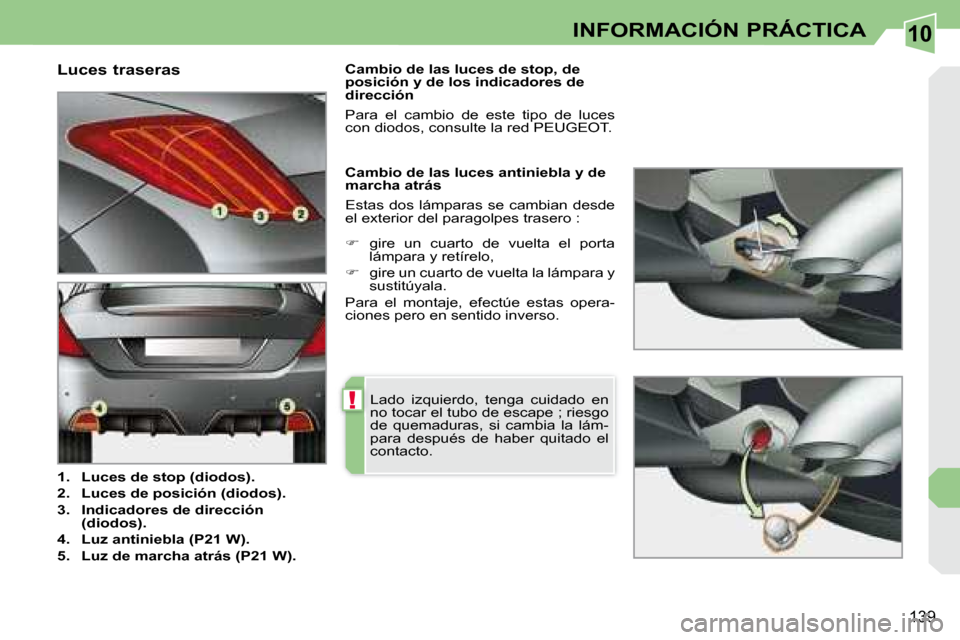

Luces traseras

1. Luces de stop (diodos).

2. Luces de posición (diodos).

3. Indicadores de dirección
(diodos).

4. Luz antiniebla (P21 W).

5. Luz de marcha atrás (P21 W). Cambio de las luces antiniebla y de
marcha atrás
Estas dos lámparas se cambian desde
el exterior del paragolpes trasero :
Lado izquierdo, tenga cuidado en
no tocar el tubo de escape ; riesgo
de quemaduras, si cambia la lám-
para después de haber quitado el
contacto.

 gire un cuarto de vuelta el porta
lámpara y retírelo,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Cambio de las luces de stop, de
posición y de los indicadores de
dirección
Para el cambio de este tipo de luces
con diodos, consulte la red PEUGEOT.

10
!
140
INFORMACIÓN PRÁCTICA

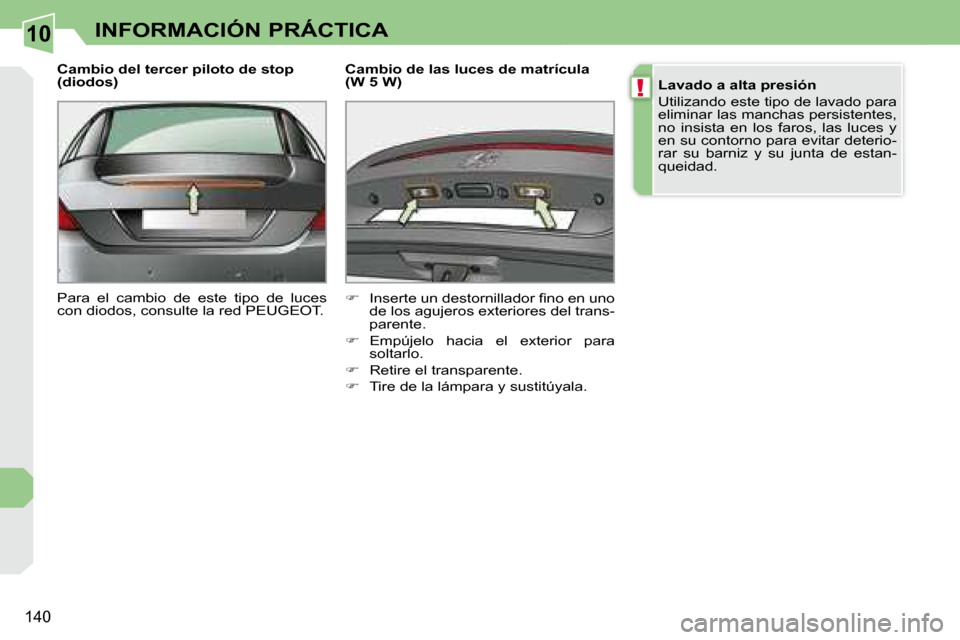

Cambio del tercer piloto de stop
(diodos)
Para el cambio de este tipo de luces
con diodos, consulte la red PEUGEOT. Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para
soltarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.

10
!
i
141
INFORMACIÓN PRÁCTICA
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus prescripciones, en particular
cuando el consumo del conjunto
de los aparatos conectados sobre-
pasa los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT.

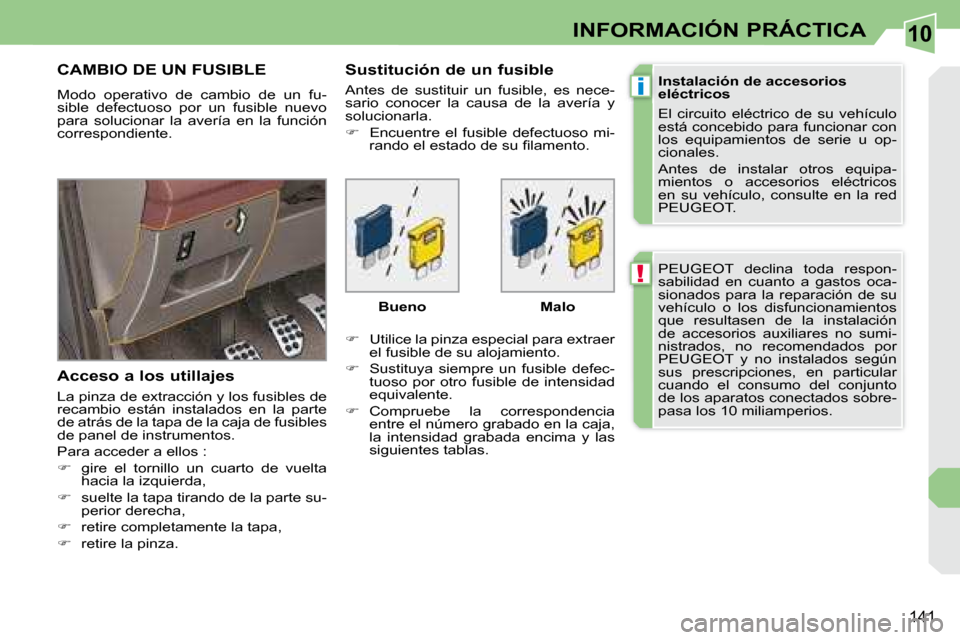

CAMBIO DE UN FUSIBLE
Modo operativo de cambio de un fu-
sible defectuoso por un fusible nuevo
para solucionar la avería en la función
correspondiente.
Acceso a los utillajes
La pinza de extracción y los fusibles de
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
Para acceder a ellos :

 gire el tornillo un cuarto de vuelta
hacia la izquierda,

 suelte la tapa tirando de la parte su-
perior derecha,

 retire completamente la tapa,

 retire la pinza. Sustitución de un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.

 Encuentre el fusible defectuoso mi-
rando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.

 Compruebe la correspondencia
entre el número grabado en la caja,
la intensidad grabada encima y las
siguientes tablas.
Bueno Malo

10INFORMACIÓN PRÁCTICA

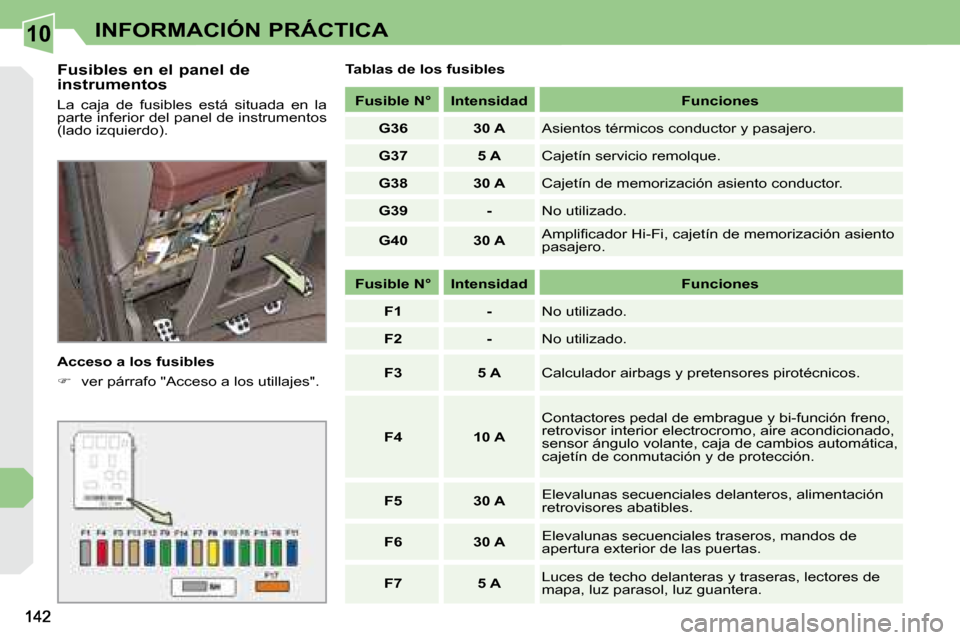

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles

 ver párrafo "Acceso a los utillajes". Tablas de los fusibles

Fusible N° Intensidad Funciones

G36 30 A Asientos térmicos conductor y pasajero.

G37 5 A Cajetín servicio remolque.

G38 30 A Cajetín de memorización asiento conductor.

G39 - No utilizado.

G40 30 A Amplifi cador Hi-Fi, cajetín de memorización asiento
pasajero.

Fusible N° Intensidad Funciones

F1 - No utilizado.

F2 - No utilizado.

F3 5 A Calculador airbags y pretensores pirotécnicos.

F4 10 A Contactores pedal de embrague y bi-función freno,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, caja de cambios automática,
cajetín de conmutación y de protección.

F5 30 A Elevalunas secuenciales delanteros, alimentación
retrovisores abatibles.

F6 30 A Elevalunas secuenciales traseros, mandos de
apertura exterior de las puertas.

F7 5 A Luces de techo delanteras y traseras, lectores de
mapa, luz parasol, luz guantera.

10
143
INFORMACIÓN PRÁCTICA

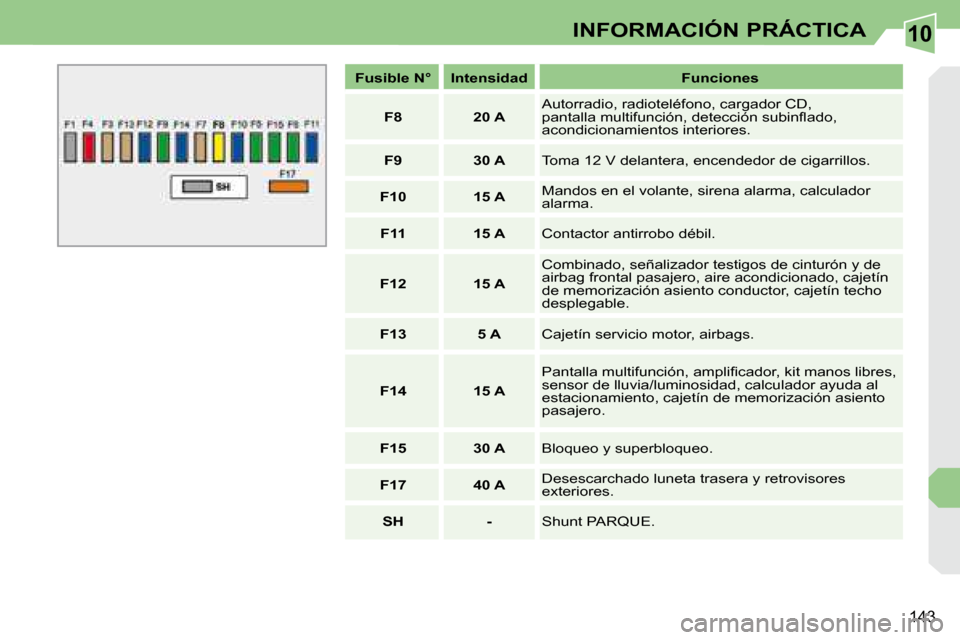

Fusible N° Intensidad Funciones

F8 20 A Autorradio, radioteléfono, cargador CD,
pantalla multifunción, detección subinfl ado,
acondicionamientos interiores.

F9 30 A Toma 12 V delantera, encendedor de cigarrillos.

F10 15 A Mandos en el volante, sirena alarma, calculador
alarma.

F11 15 A Contactor antirrobo débil.

F12 15 A Combinado, señalizador testigos de cinturón y de
airbag frontal pasajero, aire acondicionado, cajetín
de memorización asiento conductor, cajetín techo
desplegable.

F13 5 A Cajetín servicio motor, airbags.

F14 15 A Pantalla multifunción, amplifi cador, kit manos libres,
sensor de lluvia/luminosidad, calculador ayuda al
estacionamiento, cajetín de memorización asiento
pasajero.

F15 30 A Bloqueo y superbloqueo.

F17 40 A Desescarchado luneta trasera y retrovisores
exteriores.

SH - Shunt PARQUE.

10
144
INFORMACIÓN PRÁCTICA

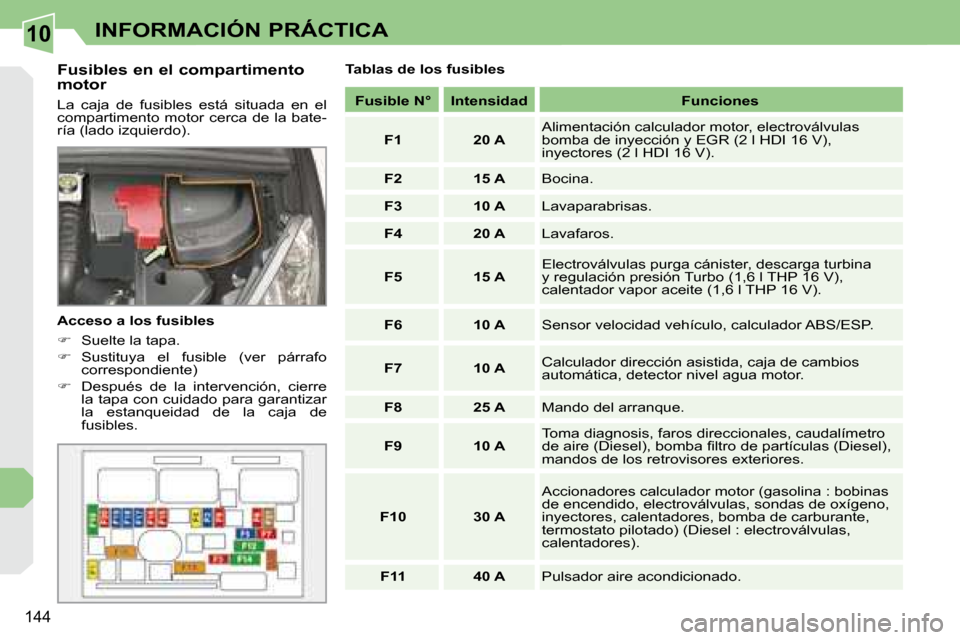

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles

 Suelte la tapa.

 Sustituya el fusible (ver párrafo
correspondiente)

 Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de
fusibles. Tablas de los fusibles

Fusible N° Intensidad Funciones

F1 20 A Alimentación calculador motor, electroválvulas
bomba de inyección y EGR (2 l HDI 16 V),
inyectores (2 l HDI 16 V).

F2 15 A Bocina.

F3 10 A Lavaparabrisas.

F4 20 A Lavafaros.

F5 15 A Electroválvulas purga cánister, descarga turbina
y regulación presión Turbo (1,6 l THP 16 V),
calentador vapor aceite (1,6 l THP 16 V).

F6 10 A Sensor velocidad vehículo, calculador ABS/ESP.

F7 10 A Calculador dirección asistida, caja de cambios
automática, detector nivel agua motor.

F8 25 A Mando del arranque.

F9 10 A Toma diagnosis, faros direccionales, caudalímetro
de aire (Diesel), bomba fi ltro de partículas (Diesel),
mandos de los retrovisores exteriores.

F10 30 A Accionadores calculador motor (gasolina : bobinas
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, bomba de carburante,
termostato pilotado) (Diesel : electroválvulas,
calentadores).

F11 40 A Pulsador aire acondicionado.

10
145
INFORMACIÓN PRÁCTICA

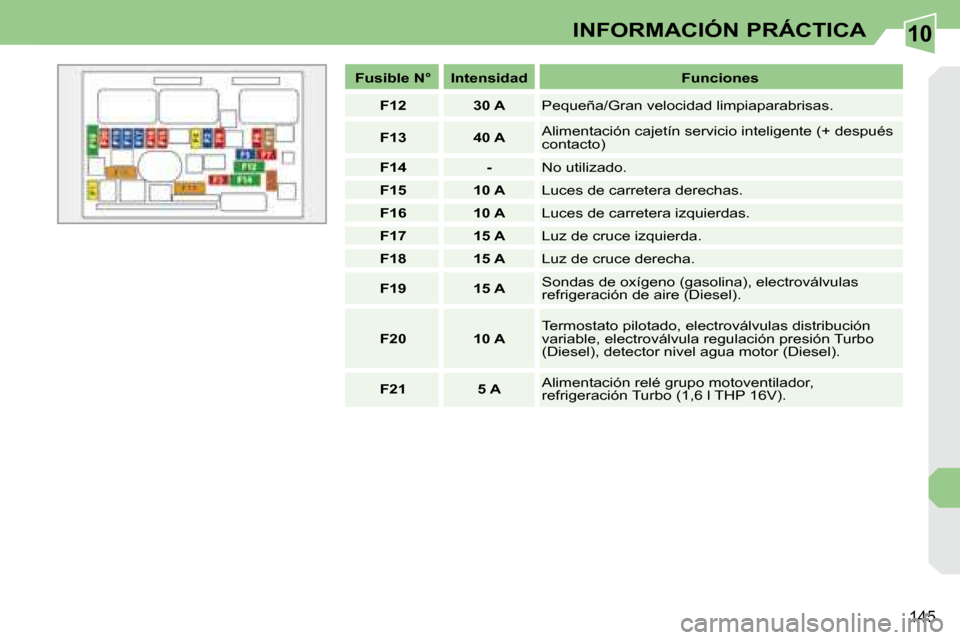

Fusible N° Intensidad Funciones

F12 30 A Pequeña/Gran velocidad limpiaparabrisas.

F13 40 A Alimentación cajetín servicio inteligente (+ después
contacto)

F14 - No utilizado.

F15 10 A Luces de carretera derechas.

F16 10 A Luces de carretera izquierdas.

F17 15 A Luz de cruce izquierda.

F18 15 A Luz de cruce derecha.

F19 15 A Sondas de oxígeno (gasolina), electroválvulas
refrigeración de aire (Diesel).

F20 10 A Termostato pilotado, electroválvulas distribución
variable, electroválvula regulación presión Turbo
(Diesel), detector nivel agua motor (Diesel).

F21 5 A Alimentación relé grupo motoventilador,
refrigeración Turbo (1,6 l THP 16V).

10
146
INFORMACIÓN PRÁCTICA

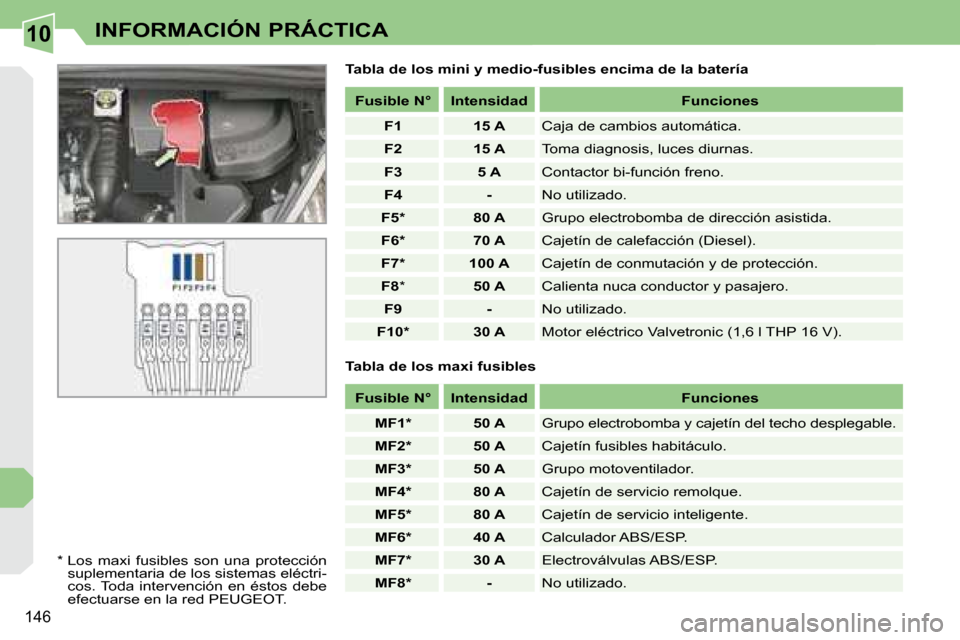

Tabla de los mini y medio-fusibles encima de la batería
* Los maxi fusibles son una protección suplementaria de los sistemas eléctri-
cos. Toda intervención en éstos debe
efectuarse en la red PEUGEOT.
Fusible N° Intensidad Funciones

F1 15 A Caja de cambios automática.

F2 15 A Toma diagnosis, luces diurnas.

F3 5 A Contactor bi-función freno.

F4 - No utilizado.

F5 * 80 A Grupo electrobomba de dirección asistida.

F6 * 70 A Cajetín de calefacción (Diesel).

F7 * 100 A Cajetín de conmutación y de protección.

F8 * 50 A Calienta nuca conductor y pasajero.

F9 - No utilizado.

F10 * 30 A Motor eléctrico Valvetronic (1,6 l THP 16 V).
Tabla de los maxi fusibles
Fusible N° Intensidad Funciones

MF1 * 50 A Grupo electrobomba y cajetín del techo desplega ble.

MF2 * 50 A Cajetín fusibles habitáculo.

MF3 * 50 A Grupo motoventilador.

MF4 * 80 A Cajetín de servicio remolque.

MF5 * 80 A Cajetín de servicio inteligente.

MF6 * 40 A Calculador ABS/ESP.

MF7 * 30 A Electroválvulas ABS/ESP.

MF8 * - No utilizado.

10
147
INFORMACIÓN PRÁCTICA

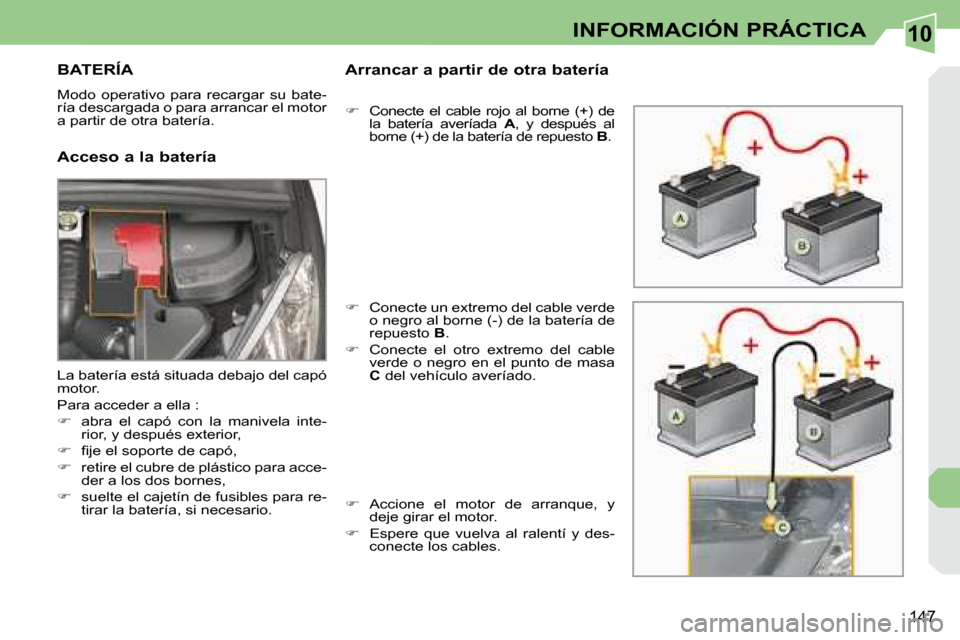

BATERÍA
Modo operativo para recargar su bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería Arrancar a partir de otra batería

 Conecte el cable rojo al borne (+) de
la batería averíada A , y después al
borne (+) de la batería de repuesto B .

 Conecte un extremo del cable verde
o negro al borne (-) de la batería de
repuesto B .

 Conecte el otro extremo del cable
verde o negro en el punto de masa

C del vehículo averíado.

 Accione el motor de arranque, y
deje girar el motor.

 Espere que vuelva al ralentí y des-
conecte los cables.
La batería está situada debajo del capó
motor.
Para acceder a ella :

 abra el capó con la manivela inte-
rior, y después exterior,

 fi je el soporte de capó,

 retire el cubre de plástico para acce-
der a los dos bornes,

 suelte el cajetín de fusibles para re-
tirar la batería, si necesario.
