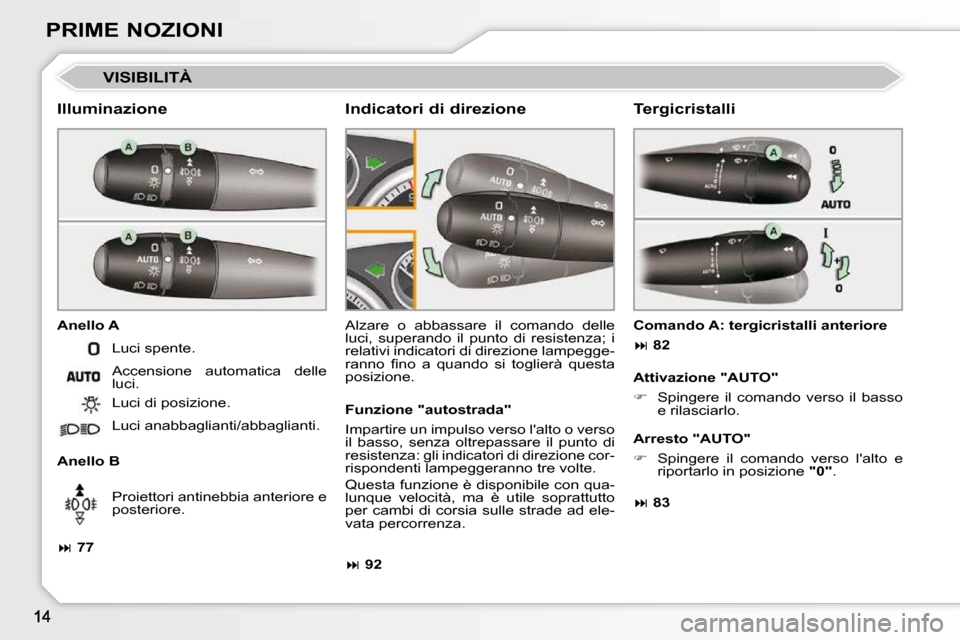

Page 11 of 294
PRIME NOZIONI
V I S I B I L I T À
Illuminazione
Anello A
Anello B Alzare o abbassare il comando delle
luci, superando il punto di resistenza; i
relativi indicatori di direzione lampegge-
r a n n o fi n o a q u a n d o s i t o g l i e r à q u e s t a
posizione.
Indicatori di direzione
A t t i v a z i o n e " A U T O "
Spingere il comando verso il basso
e rilasciarlo.
77 Luci spente.
Accensione automatica delle
luci.
Luci di posizione.
Luci anabbaglianti/abbaglianti.
Proiettori antinebbia anteriore e
posteriore.
C o m a n d o A : t e r g i c r i s t a l l i a n t e r i o r e
82
Tergicristalli
A r r e s t o " A U T O "
Spingere il comando verso l'alto e
riportarlo in posizione " 0 " .
F u n z i o n e " a u t o s t r a d a "
Impartire un impulso verso l'alto o verso
il basso, senza oltrepassare il punto di
resistenza: gli indicatori di direzione cor-
rispondenti lampeggeranno tre volte.
Questa funzione è disponibile con qua-
lunque velocità, ma è utile soprattutto
per cambi di corsia sulle strade ad ele-
vata percorrenza.
92
83

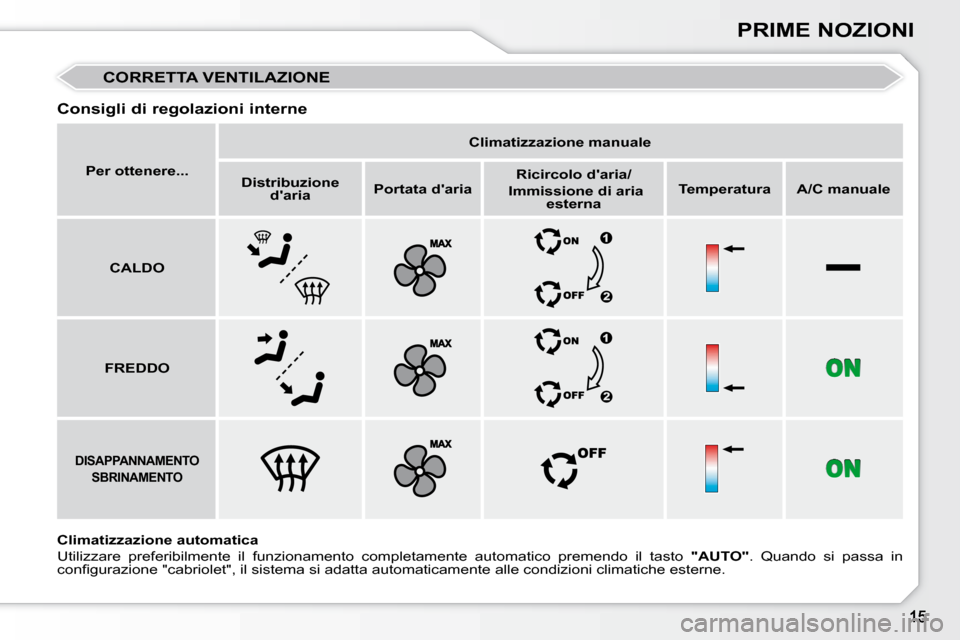

Page 12 of 294
PRIME NOZIONI
C O R R E T T A V E N T I L A Z I O N E
Consigli di regolazioni interne
Climatizzazione automatica
Utilizzare preferibilmente il funzionamento completamente auto matico premendo il tasto " A U T O " . Quando si passa in
c o n fi g u r a z i o n e " c a b r i o l e t " , i l s i s t e m a s i a d a t t a a u t o m a t i c a m e n t e a l l e c o n d i z i o n i c l i m a t i c h e e s t e r n e .
Per ottenere...
Climatizzazione
manuale
Distribuzione
d'aria
Portata d'aria
Ricircolo d'aria/
Immissione di aria
esterna
Temperatura A/C manuale
CALDO
FREDDO
DISAPPANNAMENTO
SBRINAMENTO

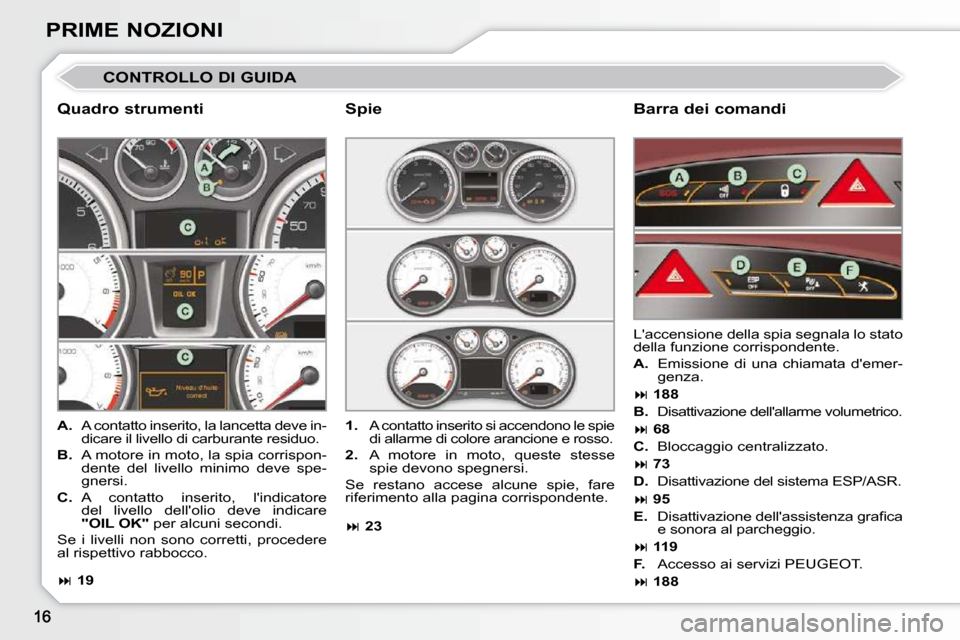

Page 13 of 294
PRIME NOZIONI
CONTROLLO DI GUIDA
Quadro strumenti Barra dei comandi
A. A contatto inserito, la lancetta deve in-
dicare il livello di carburante residuo.
B. A motore in moto, la spia corrispon-
dente del livello minimo deve spe-
gnersi.
C. A contatto inserito, l'indicatore
del livello dell'olio deve indicare
" O I L O K " per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco. L'accensione della spia segnala lo stato
della funzione corrispondente.
A. Emissione di una chiamata d'emer-
genza.
188
B. Disattivazione dell'allarme volumetrico.
68
C. Bloccaggio centralizzato.
73
D. Disattivazione del sistema ESP/ASR.
95
E. D i s a t t i v a z i o n e d e l l ' a s s i s t e n z a g r a fi c a
e sonora al parcheggio.
119
F. Accesso ai servizi PEUGEOT.
188
1. A contatto inserito si accendono le spie
di allarme di colore arancione e rosso.
2. A motore in moto, queste stesse
spie devono spegnersi.
Se restano accese alcune spie, fare
riferimento alla pagina corrispondente.
Spie
19
23

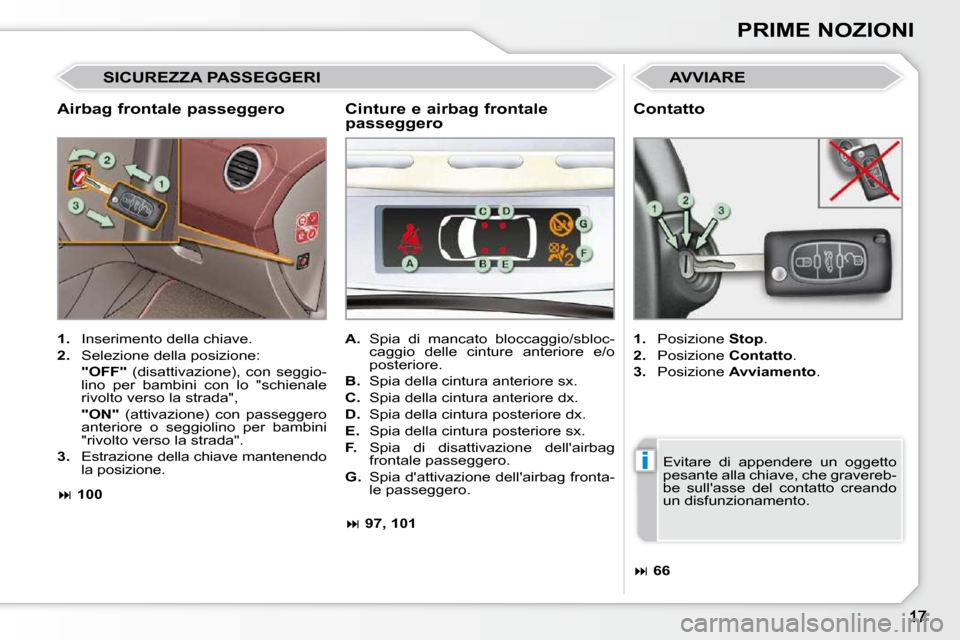

Page 14 of 294
i
PRIME NOZIONI
Airbag frontale passeggero
A V V I A R E
1. Inserimento della chiave.
2. Selezione della posizione:
" O F F " (disattivazione), con seggio-
l i n o p e r b a m b i n i c o n l o " s c h i e n a l e
r i v o l t o v e r s o l a s t r a d a " ,
" O N " (attivazione) con passeggero
anteriore o seggiolino per bambini
" r i v o l t o v e r s o l a s t r a d a " .
3. Estrazione della chiave mantenendo
la posizione.
1. Posizione Stop .
2. Posizione Contatto .
3. Posizione Avviamento .
A. Spia di mancato bloccaggio/sbloc-
caggio delle cinture anteriore e/o
posteriore.
B. Spia della cintura anteriore sx.
C. Spia della cintura anteriore dx.
D. Spia della cintura posteriore dx.
E. Spia della cintura posteriore sx.
F. Spia di disattivazione dell'airbag
frontale passeggero.
G. Spia d'attivazione dell'airbag fronta-
le passeggero.
Cinture e airbag frontale
passeggero
SICUREZZA PASSEGGERI
100
97, 101 Contatto
66
Evitare di appendere un oggetto
pesante alla chiave, che gravereb-
be sull'asse del contatto creando
un disfunzionamento.

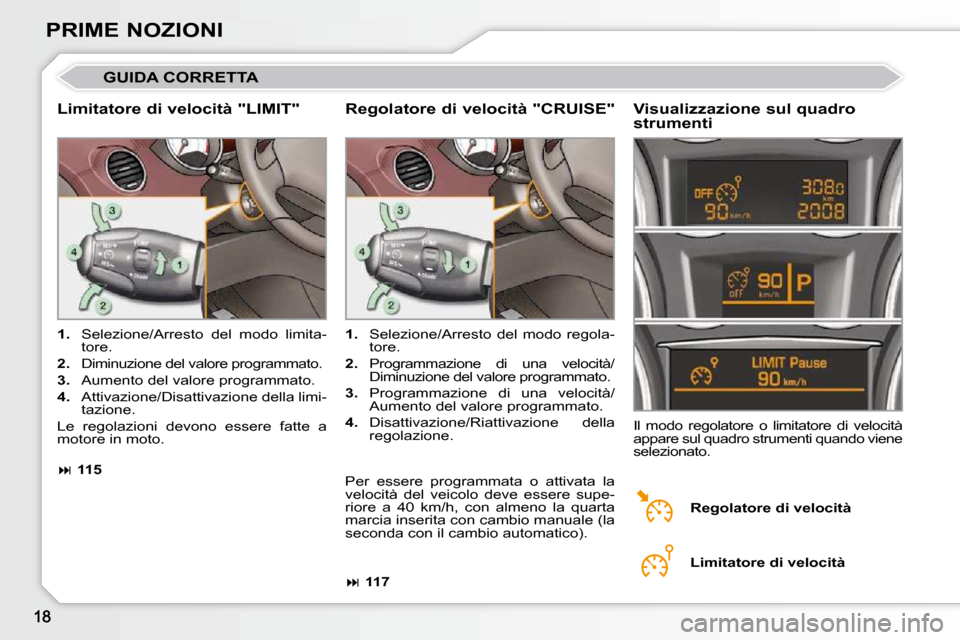

Page 15 of 294
PRIME NOZIONI
GUIDA CORRETTA
L i m i t a t o r e d i v e l o c i t à " L I M I T " V i s u a l i z z a z i o n e s u l q u a d r o
strumenti
1. Selezione/Arresto del modo limita-
tore.
2. Diminuzione del valore programmato.
3. Aumento del valore programmato.
4. Attivazione/Disattivazione della limi-
tazione.
Le regolazioni devono essere fatte a
motore in moto. Il modo regolatore o limitatore di velocità
appare sul quadro strumenti quando viene
selezionato.
1. Selezione/Arresto del modo regola-
tore.
2. Programmazione di una velocità/
Diminuzione del valore programmato.
3. Programmazione di una velocità/
Aumento del valore programmato.
4. Disattivazione/Riattivazione della
regolazione.
R e g o l a t o r e d i v e l o c i t à " C R U I S E "
Regolatore di velocità
Limitatore di velocità
117
115
Per essere programmata o attivata la
velocità del veicolo deve essere supe-
riore a 40 km/h, con almeno la quarta
marcia inserita con cambio manuale (la
seconda con il cambio automatico).

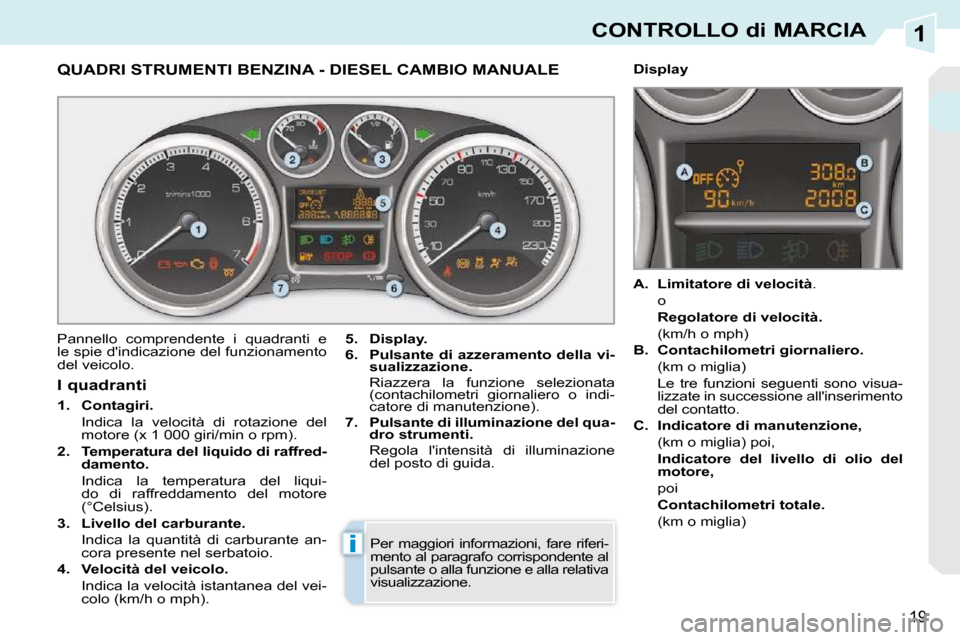

Page 16 of 294
1
i
19
CONTROLLO di MARCIA
QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display.
6. Pulsante di azzeramento della vi-
sualizzazione.
Riazzera la funzione selezionata (contachilometri giornaliero o indi-
catore di manutenzione).
7. Pulsante di illuminazione del qua-
dro strumenti.
Regola l'intensità di illuminazione del posto di guida.
I quadranti
1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).
2. Temperatura del liquido di raffred-
damento.
Indica la temperatura del liqui- do di raffreddamento del motore
(°Celsius).
3. Livello del carburante.
Indica la quantità di carburante an- cora presente nel serbatoio.
4. Velocità del veicolo.
Indica la velocità istantanea del vei- colo (km/h o mph).
A. Limitatore di velocità .
o
Regolatore di velocità.
(km/h o mph)
B. Contachilometri giornaliero.
(km o miglia)
Le tre funzioni seguenti sono visua- lizzate in successione all'inserimento
del contatto.
C. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello di olio del
motore,
poi
Contachilometri totale.
(km o miglia)
Display
Per maggiori informazioni, fare riferi-
mento al paragrafo corrispondente al
pulsante o alla funzione e alla relativa
visualizzazione.

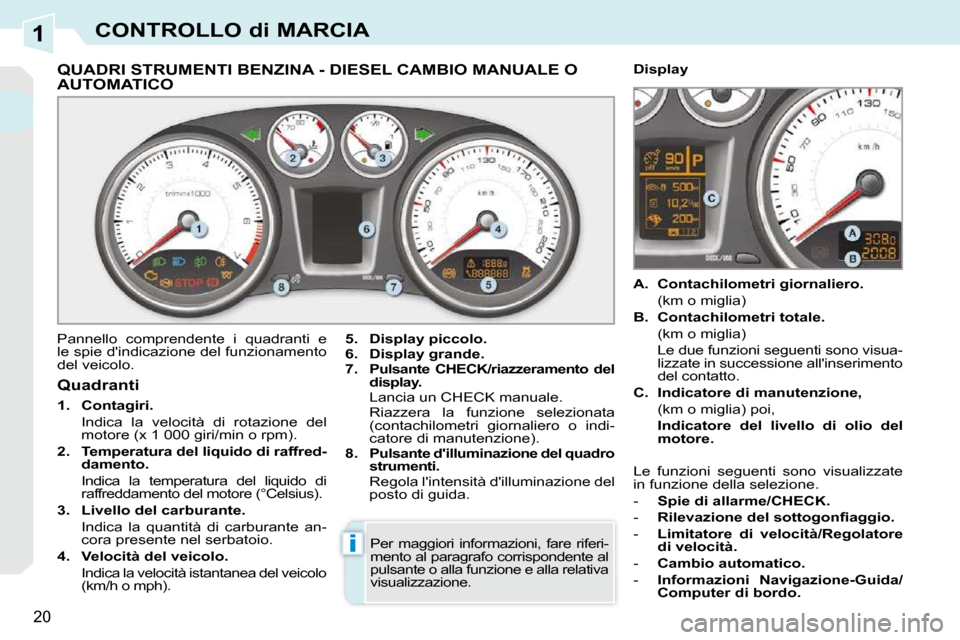

Page 17 of 294
1
i
20
CONTROLLO di MARCIA
QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display piccolo.
6. Display grande.
7. Pulsante CHECK/riazzeramento del
display.
Lancia un CHECK manuale.
Riazzera la funzione selezionata (contachilometri giornaliero o indi-
catore di manutenzione).
8. Pulsante
d'
illuminazione del quadro
strumenti.
Regola l'intensità d'illuminazione del posto di guida.
Quadranti
1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).
2. Temperatura del liquido di raffred-
damento.
Indica la temperatura del liquido di raffreddamento del motore (°Celsius).
3. Livello del carburante.
Indica la quantità di carburante an- cora presente nel serbatoio.
4. Velocità del veicolo.
Indica la velocità istantanea del veicolo (km/h o mph).
A. Contachilometri giornaliero.
(km o miglia)
B. Contachilometri totale.
(km o miglia)
Le due funzioni seguenti sono visua- lizzate in successione all'inserimento
del contatto.
C. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello di olio del
motore .
Display
Per maggiori informazioni, fare riferi-
mento al paragrafo corrispondente al
pulsante o alla funzione e alla relativa
visualizzazione. Le funzioni seguenti sono visualizzate
in funzione della selezione.
-
Spie di allarme/CHECK.
- R i l e v a z i o n e d e l s o t t o g o n fi a g g i o .
- Limitatore di velocità/Regolatore
di velocità.
- Cambio automatico.
- Informazioni Navigazione-Guida/
Computer di bordo.

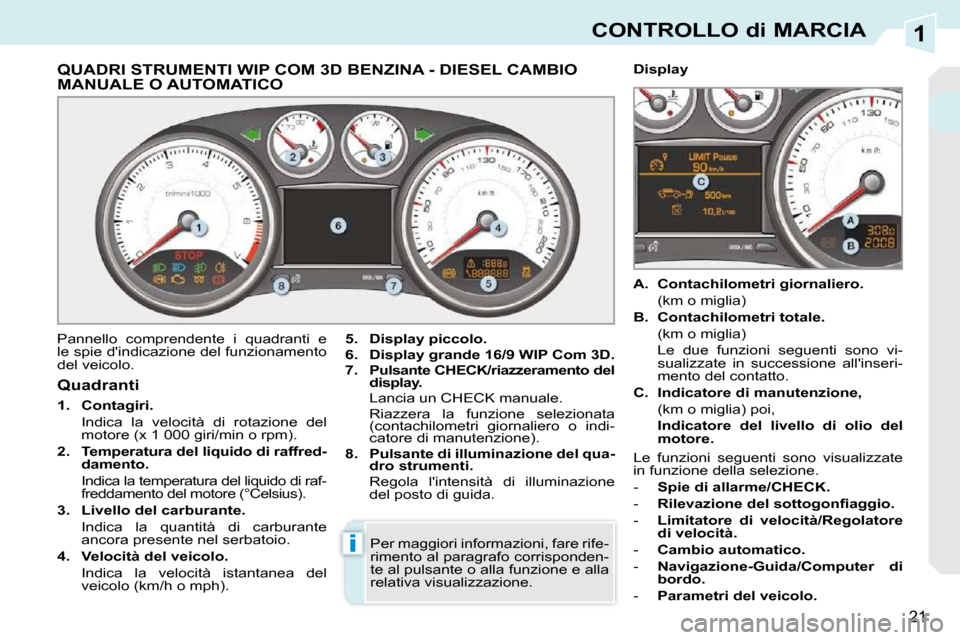

Page 18 of 294
1
i
21
CONTROLLO di MARCIA
QUADRI STRUMENTI WIP COM 3D BENZINA - DIESEL CAMBIO MANUALE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display piccolo.
6. Display grande 16/9 WIP Com 3D.
7. Pulsante CHECK/riazzeramento del
display.
Lancia un CHECK manuale.
Riazzera la funzione selezionata (contachilometri giornaliero o indi-
catore di manutenzione).
8. Pulsante di illuminazione del qua-
dro strumenti.
Regola l'intensità di illuminazione del posto di guida.
Quadranti
1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).
2. Temperatura del liquido di raffred-
damento.
Indica la temperatura del liquido di raf- freddamento del motore (°Celsius).
3. Livello del carburante.
Indica la quantità di carburante ancora presente nel serbatoio.
4. Velocità del veicolo.
Indica la velocità istantanea del veicolo (km/h o mph).
A. Contachilometri giornaliero.
(km o miglia)
B. Contachilometri totale.
(km o miglia)
Le due funzioni seguenti sono vi- sualizzate in successione all'inseri-
mento del contatto.
C. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello di olio del
motore.
Display
Per maggiori informazioni, fare rife-
rimento al paragrafo corrisponden-
te al pulsante o alla funzione e alla
relativa visualizzazione. Le funzioni seguenti sono visualizzate
in funzione della selezione.
-
Spie di allarme/CHECK.
- R i l e v a z i o n e d e l s o t t o g o n fi a g g i o .
- Limitatore di velocità/Regolatore
di velocità.
- Cambio automatico.
- Navigazione-Guida/Computer di
bordo.
- Parametri del veicolo.

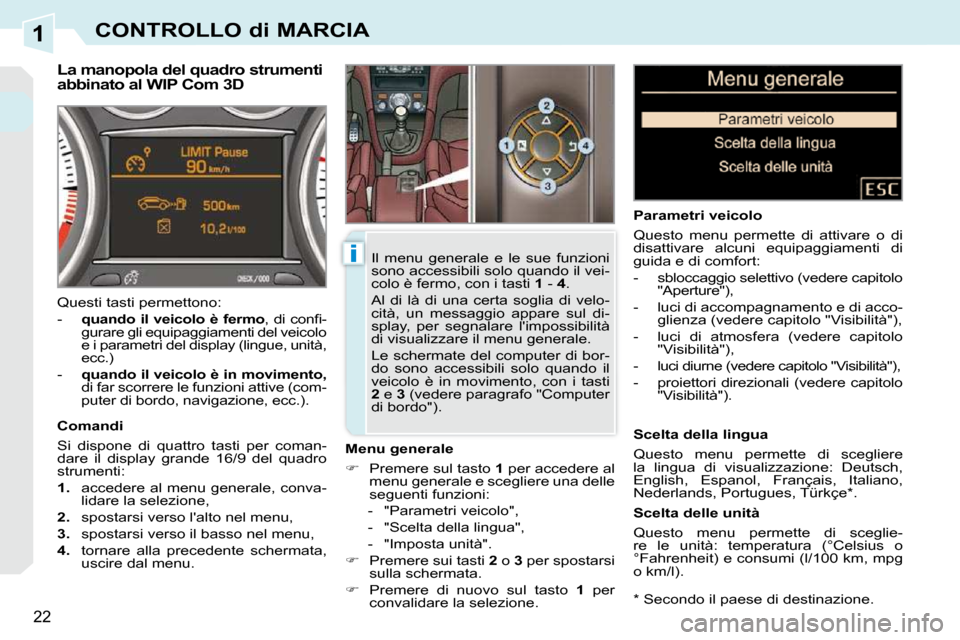

Page 19 of 294
1
i
22
CONTROLLO di MARCIA
* Secondo il paese di destinazione.
La manopola del quadro strumenti
abbinato al WIP Com 3D
Menu generale
Premere sul tasto 1 per accedere al
menu generale e scegliere una delle
seguenti funzioni:
- "Parametri veicolo",
- "Scelta della lingua",
- "Imposta unità".
Premere sui tasti 2 o 3 per spostarsi
sulla schermata.
Premere di nuovo sul tasto 1 per
convalidare la selezione. Parametri veicolo
Questo menu permette di attivare o di
disattivare alcuni equipaggiamenti di
guida e di comfort:
- sbloccaggio selettivo (vedere capitolo
"Aperture"),
- luci di accompagnamento e di acco- glienza (vedere capitolo "Visibilità"),
- luci di atmosfera (vedere capitolo "Visibilità"),
- luci diurne (vedere capitolo "Visibilità"),
- proiettori direzionali (vedere capitolo "Visibilità").
Scelta della lingua
Questo menu permette di scegliere
la lingua di visualizzazione: Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .
Scelta delle unità
Questo menu permette di sceglie-
re le unità: temperatura (°Celsius o
°Fahrenheit) e consumi (l/100 km, mpg
o km/l).
Questi tasti permettono:
-
quando il veicolo è fermo , d i c o n fi -
gurare gli equipaggiamenti del veicolo
e i parametri del display (lingue, unità,
ecc.)
- quando il veicolo è in
movimento
,
di far scorrere le funzioni attive (com-
puter di bordo, navigazione, ecc.).
Comandi
Si dispone di quattro tasti per coman-
dare il display grande 16/9 del quadro
strumenti:
1. accedere al menu generale, conva-
lidare la selezione,
2. spostarsi verso l'alto nel menu,
3. spostarsi verso il basso nel menu,
4. tornare alla precedente schermata,
uscire dal menu. Il menu generale e le sue funzioni
sono accessibili solo quando il vei-
colo è fermo, con i tasti
1 - 4 .
Al di là di una certa soglia di velo-
cità, un messaggio appare sul di-
splay, per segnalare l'impossibilità
di visualizzare il menu generale.
Le schermate del computer di bor-
do sono accessibili solo quando il
veicolo è in movimento, con i tasti
2 e 3 (vedere paragrafo "Computer
di bordo").
Page 20 of 294
1
!
23
CONTROLLO di MARCIA
La spia è costantemente accesa o
lampeggiante.
Alcune spie possono accendersi in
due modi. Soltanto mettendo in re-
lazione il tipo di accensione con lo
stato di funzionamento del veicolo
è possibile capire se la situazione è
normale o se è presente un difetto.
Spie
Richiami visivi che segnalano al con-
ducente lo stato di un sistema (spie di
funzionamento o di disattivazione) o la
presenza di un difetto (spia di allarme).
Avvertimenti associati
L'accensione di alcune spie può essere
accompagnata da un segnale acustico
e da un messaggio sul display multifun-
zione.
Spie di funzionamento
L'accensione di una delle spie seguenti
conferma l'attivazione del sistema cor-
rispondente.
Indicatore di direzione
sinistro.
Freno di stazionamento
tirato.
Indicatore di direzione
destro.
Luci abbaglianti.
Luci anabbaglianti.
Preriscaldamento motore Diesel.
Attenderne lo spegnimento prima
di azionare il motorino di avvia-
mento.
Proiettori antinebbia
anteriori.
Luce fendinebbia posteriore.
All'inserimento del contatto
Le spie di allarme si accendono per alcuni
secondi quando si inserisce il contatto.
All'avviamento del motore queste spie
devono spegnersi.
Se restano accese, prima di mettersi in
marcia controllare la spia di allarme in-
teressata.
Spie di funzionamento comuni.
