Page 261 of 280
246
FRAGEANTWORTABHILFE
Das Feld "Verkehrsfunk" ist angekreuzt. Dennoch werden einige Staus auf der Route nicht in Echtzeit angezeigt.
Beim Starten benötigt das System ein paar Minuten, um die Verkehrsinformationen zu empfangen. Warten Sie, bis die Verkehrsinformationen erfolgreich empfangen wurden (Anzeige der Piktogramme der Verkehrsinformationen auf der Karte).
In einigen Ländern werden lediglich die Hauptverkehrswege (Autobahnen usw.) bei den Verkehrsinformationen aufgeführt. Dies ist normal. Das System ist von den verfügbaren Verkehrsinformationen abhängig.
Ich erhalte eine Radarmeldung für ein Radar, dass sich nicht a u f m e i n e r R o u t e b e fi n d e t ( g i l t nicht für Deutschland).
Das System meldet sämtliche Radaranlagen, die sich vor dem Fahrzeug b e fi n d e n . E s k a n n a u c h R a d a r a n l a g e n , d i e s i c h a u f b e n a c h b a r t e n o d e r P a r a l l e l s t r a ß e n b e fi n d e n , e r k e n n e n .
Die Karte zoomen, um die genaue Position des Radars anzuzeigen.
Die akustische Warnung der Radaranlagen funktioniert nicht (gilt nicht für Deutschland).
Die akustische Warnung ist nicht aktiv. Die akustische Warnung unter Navigations-Menü, Einstellungen, Parameter für Risikozonen setzen aktivieren.
Die akustische Warnung wird auf Minimallautstärke eingestellt. Die Lautstärke der Warnung beim Vorbeifahren an einem Radar erhöhen.
Die Höhenlage wird nicht angezeigt. Beim Starten dauert die GPS-Initialisierung bis zu 3 Minuten, d amit mehr als 3 Satelliten korrekt empfangen werden. Warten Sie, bis das System vollständig gestartet ist. Überprüfen Sie, ob das GPS von mindestens Warten Sie, bis das System vollständig gestartet Warten Sie, bis das System vollständig gestartet
3 Satelliten abgedeckt wird (die Taste SETUP lange drücken, anschließend "GPS" wählen).
Je nach Beschaffenheit der Umgebung (Tunnel usw.) oder Wetterl age können die Empfangsbedingungen für das GPS-Signal variieren. Dies ist normal. Das System ist von den Empfangsbedingungen des GPS-Signals abhängig.
Die Streckenberechnung kommt nicht zum Abschluss.
Vielleicht stehen die Vermeidungskriterien im Widerspruch zur aktu ellen O r t u n g ( V e r m e i d e n d e r M a u t s t r e c k e n a u f e i n e r g e b ü h r e n p fl i c h t i g e n Autobahn).
Überprüfen Sie die Vermeidungskriterien.
Page 262 of 280
247
FRAGEANTWORTABHILFE
Lange Wartezeit nach dem Einlegen einer CD. Beim Einlegen eines neuen Mediums liest das System eine bestimmte Anzahl von Daten (Verzeichnis, Titel, Interpret ...). Dieser Vorgang kann einige Sekunden dauern.
Dies ist völlig normal.
Das Bluetooth-Telefon lässt sich nicht anschließen.
Möglicherweise ist die Bluetooth-Funktion Ihres Telefons nicht aktiviert oder das Telefon wird nicht angezeigt. - Vergewissern Sie sich, dass die Bluetooth-Funktion Ihres Telefons aktiviert ist.
- Vergewissern Sie sich, dass Ihr Telefon angezeigt wird.
Der Ton des Telefons mit aktiviertem Bluetooth ist nicht hörbar.
Der Ton hängt gleichzeitig vom System und vom Telefon ab. Die Lautstärke des WIP Nav eventuell auf Maximallautstärke stellen und gegebenenfalls die Lautstärke des Telefons erhöhen.
Page 263 of 280
249
WIP SOUND
Ihr WIP Sound ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Wenn es in ein anderes Fahrzeug eingebaut werden soll, wenden Sie sich bitte an einen PEUGEOT-Vertragspartner, um das System k o n fi g u r i e r e n z u l a s s e n .
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte, die erhöhte Aufmerksamkeit erfordern, bei stehendem Fahrzeug durchführen.
Bei abgestelltem Motor und um die Batterie zu schonen, kann sich die Audioanlage nach einigen Minuten selbsttätig ausschalten.
AUTORADIO/BLUETOOTH 01 Erste Schritte
02 Bedienelemente am Lenkrad
03 Hauptmenü
04 Audio-Anlage
05 USB-Gerät - WIP Plug
06 WIP Bluetooth
07 Konfiguration
08 Bildschirmstruktur
Häufig gestellte Fragen S.
S.
S.
S.
S.
S.
S.
S.
S.
250
251
252
253
256
259
261
262
265
INHALT
Page 264 of 280
250
01
1
22
10101111
131314141515
33445566778899
1212

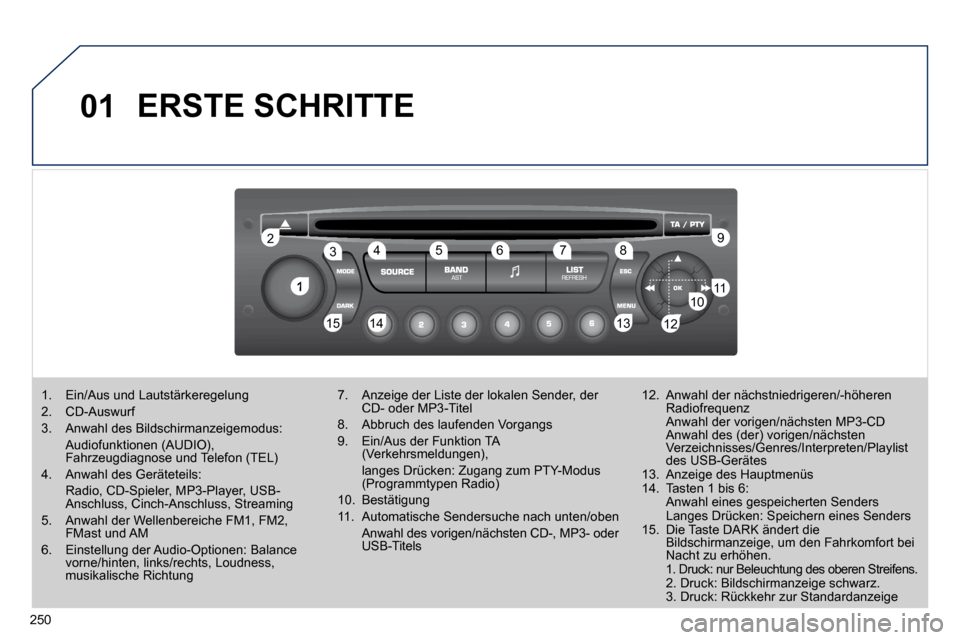

ERSTE SCHRITTE
1. Ein/Aus und Lautstärkeregelung
2. CD-Auswurf
3. Anwahl des Bildschirmanzeigemodus:
Audiofunktionen (AUDIO), Fahrzeugdiagnose und Telefon (TEL)
4. Anwahl des Geräteteils:
Radio, CD-Spieler, MP3-Player, USB-Anschluss, Cinch-Anschluss, Streaming
5. Anwahl der Wellenbereiche FM1, FM2, FMast und AM
6. Einstellung der Audio-Optionen: Balance vorne/hinten, links/rechts, Loudness, musikalische Richtung
7. Anzeige der Liste der lokalen Sender, der CD- oder MP3-Titel
8. Abbruch des laufenden Vorgangs
9. Ein/Aus der Funktion TA (Verkehrsmeldungen),
langes Drücken: Zugang zum PTY-Modus (Programmtypen Radio)
10. Bestätigung
11. Automatische Sendersuche nach unten/oben
Anwahl des vorigen/nächsten CD-, MP3- oder USB-Titels
12. Anwahl der nächstniedrigeren/-höheren Radiofrequenz Anwahl der vorigen/nächsten MP3-CD Anwahl des (der) vorigen/nächsten Verzeichnisses/Genres/Interpreten/Playlist des USB-Gerätes 13. Anzeige des Hauptmenüs 14. Tasten 1 bis 6: Anwahl eines gespeicherten Senders Langes Drücken: Speichern eines Senders 15. Die Taste DARK ändert die Bildschirmanzeige, um den Fahrkomfort bei Nacht zu erhöhen. 1. Druck: nur Beleuchtung des oberen Streifens. 2. Druck: Bildschirmanzeige schwarz. 3. Druck: Rückkehr zur Standardanzeige
Page 265 of 280
251

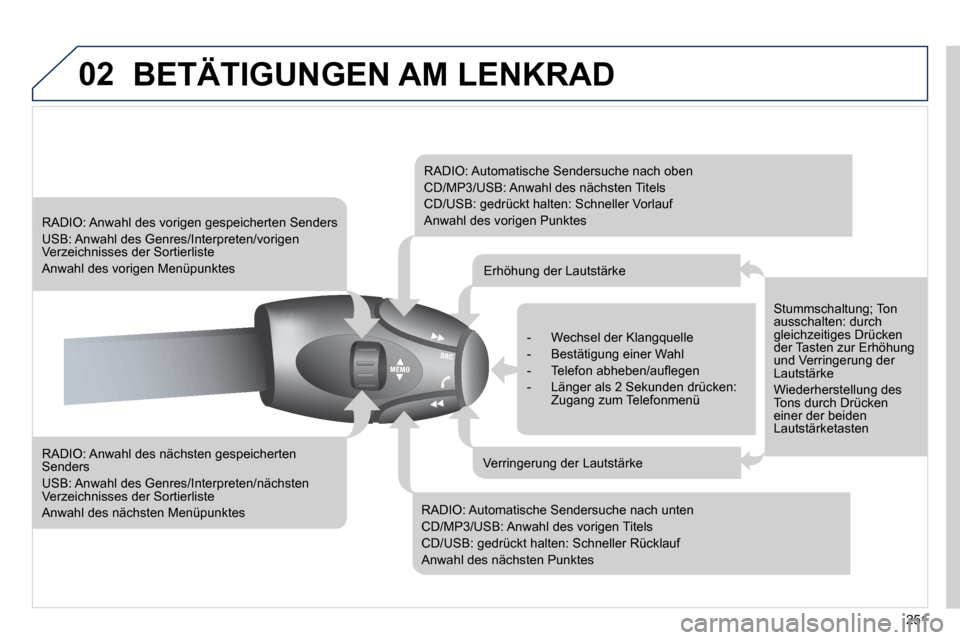

02 BETÄTIGUNGEN AM LENKRAD
RADIO: Anwahl des nächsten gespeicherten Senders
USB: Anwahl des Genres/Interpreten/nächsten Verzeichnisses der Sortierliste
Anwahl des nächsten Menüpunktes
RADIO: Anwahl des vorigen gespeicherten Senders
USB: Anwahl des Genres/Interpreten/vorigen Verzeichnisses der Sortierliste
Anwahl des vorigen Menüpunktes
RADIO: Automatische Sendersuche nach oben
CD/MP3/USB: Anwahl des nächsten Titels
CD/USB: gedrückt halten: Schneller Vorlauf
Anwahl des vorigen Punktes
RADIO: Automatische Sendersuche nach unten
CD/MP3/USB: Anwahl des vorigen Titels
CD/USB: gedrückt halten: Schneller Rücklauf
Anwahl des nächsten Punktes
- Wechsel der Klangquelle
- Bestätigung einer Wahl
- T e l e f o n a b h e b e n / a u fl e g e n
- Länger als 2 Sekunden drücken: Zugang zum Telefonmenü
Erhöhung der Lautstärke
Verringerung der Lautstärke
Stummschaltung; Ton ausschalten: durch gleichzeitiges Drücken der Tasten zur Erhöhung und Verringerung der Lautstärke
Wiederherstellung des Tons durch Drücken einer der beiden Lautstärketasten
Page 266 of 280
252

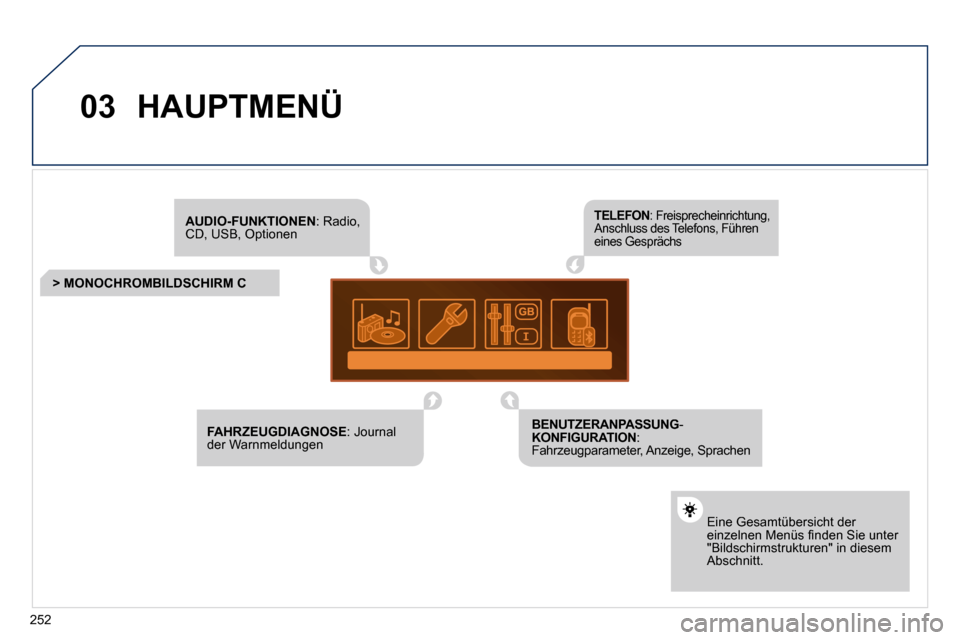

03 HAUPTMENÜ
AUDIO-FUNKTIONEN : Radio, CD, USB, Optionen
> MONOCHROMBILDSCHIRM C
Eine Gesamtübersicht der e i n z e l n e n M e n ü s fi n d e n S i e u n t e r "Bildschirmstrukturen" in diesem Abschnitt.
TELEFON : Freisprecheinrichtung, Anschluss des Telefons, Führen eines Gesprächs
BENUTZERANPASSUNG -KONFIGURATION : Fahrzeugparameter, Anzeige, Sprachen
FAHRZEUGDIAGNOSE : Journal der Warnmeldungen
Page 267 of 280
253
04
1
2
3
4
1
2
3
4
AUDIO
Drücken Sie mehrfach hintereinander die Taste SOURCE und wählen Sie "Radio".
Drücken Sie die Taste BAND AST, um einen der folgenden Wellenbereiche zu wählen: FM1, FM2, FMast, AM.
Drücken Sie kurz eine der Tasten, um den automatischen Sendersuchlauf zu starten.
Drücken Sie eine der Tasten, um eine manuelle Sendersuche durchzuführen.
Drücken Sie die Taste LIST REFRESH, um die Liste der lokal empfangenen Sender (maximal 30) anzuzeigen.
Um diese Liste zu aktualisieren, drücken Sie länger als zwei Sekunden die entsprechendeTaste.
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, etc.) können den Empfang behindern, auch im RDS-Mod us zur Senderverfolgung. Das Auftreten dieser Empfangsstörungen ist bei der Ausbreitung von Radiowellen normal und bedeutet nicht, dass ein Defekt am Autor adio vorliegt.
RDS
RADIO AUSWAHL EINES SENDERS
Drücken Sie die MENÜ-Taste.
Wählen Sie AUDIO-FUNKTIONEN und drücken Sie auf OK.
Wählen Sie die Funktion VOREINSTELLUNGEN FM-BAND und drücken Sie auf OK.
Wählen Sie SENDERSUCHLAUF AKTIVIEREN (RDS) und drücken Sie auf OK. Auf dem Bildschirm erscheint RDS.
Wird RDS angezeigt, so kann dank der Frequenzverfo
lgung ein und derselbe Sender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders nicht im ganzen Land g ewährleistet, da die Radiosender das Gebiet nicht zu 100 % abdecken. Daraus erklärt sich, dass bei einer längeren Fahrstrecke der Empfang des Senders verloren gehen kann.
Page 268 of 280
254
04
1
2
3
AUDIO
Verwenden Sie nur runde CDs.
Der Raubkopierschutz auf Original-CDs oder mit einem eigenen CD-Brenner kopierte CDs können unabhängig von der Qualität des Original-CD-Spielers zu Störungen führen.
Legen Sie, ohne auf die Taste EJECT zu drücken, eine CD in den CD-Spieler ein, das Abspielen beginnt automatisch.
CD-SPIELER
CD HÖREN
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel auszuwählen.
Drücken Sie auf die Taste LIST REFRESH, um die Liste mit den CD-Titeln anzeigen zu lassen.
Halten Sie eine der Taste gedrückt für einen schnellen Vor- oder Rücklauf.
VERKEHRSMELDUNGEN ABHÖREN
Zum Aktivieren bzw. Deaktivieren der Ausstrahlung dieser Meldungen die Taste TA drücken.
B e i d e r F u n k t i o n T A ( T r a f fi c A n n o u n c e m e n t ) w e r d e n Verkehrsmeldungen vorrangig abgehört. Die Aktivierung dieser Funktion erfordert den einwandfreien Empfang eines Radiosenders, der diesen Nachrichtentyp sendet. Sobald eine Verkehrsmeldung abgegeben wird, schaltet die laufende Audio-Quelle (Radio, CD, Jukebox etc.) automatisch ab, um die Verkehrsnachricht zu empfangen. Der normale Abspielmodus der Audio-Quelle wird gleich nach Beendigung der Meldung fortgef ührt.
Page 269 of 280
255
04
1
2
3
Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien, die es ermöglicht, mehrere Dutzend Musikdateien auf ein und derselben CD abzuspeichern.
Um eine gebrannte CDR oder CDRW abspielen zu können, wählen Sie zum Brennen vorzugsweise die Normen ISO 9660 Level 1,2 oder Joliet.
Wenn die CD in einem anderen Format gebrannt wurde, wird sie möglicherweise nicht korrekt abgespielt.
E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e Brenn-Norm mit der kleinstmöglichen Geschwindigkeit (maximal 4x) zu verwenden, um optimale akustische Qualität zu erzielen.
I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e Joliet-Norm.
Das Autoradio spielt nur Dateien mit der Erweiterung ".mp3" mit einer Abtastrate von 22,05 kHz oder 44,1 kHz ab. Alle anderen Dateitypen (.wma, .mp4, .m3u...) können nicht gelesen werden.
E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n zu beschränken und keine Sonderzeichen (z.B.: " " ?; ù) zu verwenden, um Probleme bei der Wiedergabe oder Anzeige zu vermeiden.
CD-MP3
TIPPS UND INFORMATIONEN
AUDIO
Leere CDs werden nicht erkannt und können das System beschädigen.
Legen Sie eine MP3-CD in den CD-Spieler.
Das Autoradio durchsucht die gesamten Musiktitel, was ein paar Sekunden oder auch länger dauern kann, bevor das Abspielen beginnt.
CD-MP3-SPIELER
MP3-AUFNAHME HÖREN
Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3- D a t e i e n l e s e n , v e r t e i l t a u f 8 V e r z e i c h n i s - E b e n e n . E s e m p fi e h l t s i c h jedoch, die Verzeichnis-Ebenen auf zwei zu beschränken, um die Zeit bis zum Beginn der Wiedergabe zu reduzieren.
Beim Abspielen wird die Struktur der Ordner nicht eingehalten.
Alle Dateien werden auf gleicher Ebene angezeigt.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen.
Drücken Sie auf die Taste LIST REFRESH, um die Liste der MP3-Verzeichnisse anzeigen zu lassen.
Halten Sie eine der Tasten gedrückt für einen schnellen Vor- oder Rücklauf.
Page 270 of 280
256
05
1
1
2
3
USB-GERÄT – WIP PLUG
Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit von der Speicherkapazität des USB-Gerätes abhängig ist.
Die anderen Quellen können während dieser Zeit verwendet werden.
Die Abspiellisten werden jedes Mal beim Ausschalten der Zündung bzw. beim Anschließen eines USB-Sticks aktualisiert.
Beim ersten Anschließen wird eine Einteilung in Verzeichnisse vorgelegt. Wird das USB-Gerät erneut angeschlossen, bleibt das zuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mithilfe eines Verlängerungskabels an die USB-Schnittstelle an. Bei eingeschaltetem Autoradio wird das USB-Gerät gleich nach Anschließen erkannt. Das Abspielen setzt je nach Speicherkapazität des USB-Sticks nach einer gewissen Zeit automatisch ein.
Erkannt werden die Dateiformate mp3 (nur MPEG1 Layer 3), wma (nur Standard 9, Komprimierung bei 128 kbit/s), wav und ogg.
Die lesbaren Abspiellisten sind vom Typ m3u, .pls, .wpl.
Diese Anschlusseinheit besteht aus einem USB-Ausgang und einem JACK-Anschluss * . Die Audiodateien werden über ein tragbares Abspielgerät, z.B. einen MP3-Player oder einen USB-Stick, zu Ihrem WIP Sound übertragen und können über die Lautsprecher Ihres Fahrzeugs von dieser Anschlusseinheit abgespielt werden.
USB Stick (1.1, 1.2 und 2.0) oder Ipod ®
5. Generation oder höher:
- Die USB-Sticks müssen das Format FAT oder FAT 32 haben (NTFS wird nicht unterstützt),
- die Verbindungsschnur des Ipods ® ist erforderlich,
- das Navigieren in der Dateibasis erfolgt mithilfe der Lenkradbetätigungen,
- die IPod-Software muss für eine bessere Verbindung regelmäig aktualisiert werden.
Eine Liste der kompatiblen Geräte und die unterstützten Komprimierungsraten sind beim PEUGEOT-Händlernetz verfügbar. ANWENDUNG DER USB-SCHNITTSTELLE -
WIP PLUG
USB-STICK ANSCHLIESSEN
Andere Ipod ® s älterer Generationen und ®
Abspielgeräte, die das MTP Protokoll verwenden * :
- Abspielen nur mit Jack-Jack-Kabelverbindung (nicht mitgeliefert),
- das Navigieren in der Dateibasis erfolgt über das tragbare Abspielgerät. * Je nach Fahrzeug
