Peugeot 308 CC 2010.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 CC, Model: Peugeot 308 CC 2010.5Pages: 280, PDF-Größe: 19.39 MB
Page 271 of 280
257
05
42
3
1
5
USB-GERÄT – WIP PLUG
BENUTZUNG DER USB-SCHNITTSTELLE -
WIP PLUG
Halten Sie die Taste LIST kurz gedrückt, um die zuvor gewählte Anordnung anzuzeigen.
Die Steuerung innerhalb der Liste erfolgt mit den Tasten Links/Rechts und Oben/Unten.
Drücken Sie auf OK, um die Auswahl zu bestätigen.
Die im iPod ® d e fi n i e r t e n , z u r V e r f ü g u n g s t e h e n d e n L i s t e n u m f a s s e n ®
die Kategorien Künstler, Musikrichtung und Playlist.
Die Funktionen "Auswahl" und "Navigation" werden in den Schritten 1 bis 5 zuvor beschrieben.
Keine Festplatte oder andere USB-Geräte als Audio-Geräte an die USB-Schnittstelle anschließen. Dies könnte die Vorrichtung beschädigen.
ANSCHLIESSEN EINES IPOD ®OD OD 's AN DIE USB-SCHNITTSTELLE ®
Drücken Sie auf eine dieser Tasten, um während des Abspielens zurück zum vorherigen Titel oder zum nächsten Titel der Anordnungsliste zu gelangen.
Für einen schnellen Vor- oder Rücklauf, halten Sie eine dieser Tasten lange gedrückt.
Drücken Sie auf eine dieser Tasten, um während des Abspielens zu den vorherigen oder nächsten Menüpunkten wie Musikrichtung/Verzeichnis/Künstler/Playlist der Anordnungsliste zu gelangen.
Halten Sie die die Taste LIST lange gedrückt, um die verschiedenen Anordnungssysteme anzuzeigen.
Wählen Sie nach Verzeichnis/Künstler/Musikrichtung/Playlist aus, drücken Sie anschließend auf OK, um das gewünschte Anordnungssystem auszuwählen und drücken Sie dann erneut auf OK, um Ihre Wahl zu bestätigen.
- Nach Verzeichnis: alle vom Gerät erkannten Verzeichnisse mit Audiodateien, alphabetisch angeordnet ohne Rücksicht auf die Baumstruktur.
- Nach Künstler: alle in den ID3 Tags d e fi n i e r t e n K ü n s t l e r n a m e n , alphabetisch angeordnet.
- Nach Musikrichtung: alle in den I D 3 T a g s d e fi n i e r t e n M u s i k r i c h t u n g e n .
- Nach Playlist: nach den im USB-Gerät gespeicherten Playlists.
Page 272 of 280
258
05
1
21
2
Anzeige und Bedienung erfolgen über das tragbare Gerät.
Stellen Sie zunächst die Lautstärke Ihres tragbaren Geräts ein.
Stellen Sie dann die Lautstärke des Autoradios ein.
AUX-EINGANG BENUTZEN
KLINKE-/CINCH ANSCHLUSS
(je nach Fahrzeug) LAUTSTÄRKEREGELUNG DES
ZUSATZGERÄTS
USB-GERÄT – WIP PLUG
Am Aux-Eingang, KLINKE oder CINCH, lässt sich ein tragbares Geräts (MP3-Spieler...) anschließen.
Schließen Sie niemals dasselbe Gerät gleichzeitig an einenUSB- und einen KLINKE-Anschluss an.
Schließen Sie das tragbare Gerät (MP3-Spieler...) an den KLINKE-Anschluss oder an die Audiosteckdosen (weiß und rot, Typ Cinch) mit einem nicht mitgelieferten geeigneten Kabel an.
Drücken Sie mehrfach hintereinander die Taste SOURCE und wählen Sie AUX.
Page 273 of 280
259
06
1
2
3
4
5
6
7
8
9
10
WIP BLUETOOTH
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte zum Anschluss des Bluetooth Mobiltelefons an die Bluetoothfreisprecheinrichtung seines Autoradios bei stehendem Fahrzeug und eingeschalteter Zündung vornehmen, da sie seine ganze Aufmerksamkeit erfordern.
Drücken Sie die Taste MENÜ.
Ein Fenster mit der Meldung "Suche läuft..." wird angezeigt.
Aktivieren Sie die Bluetooth-Funktion an Ihrem Telefon.
Wählen Sie im Menü Folgendes aus:
- Bluetooth Telefon - Audio
- K o n fi g u r a t i o n B l u e t o o t h
- Bluetooth-Suche durchführen
Die von der Freisprecheinrichtung angebotenen Dienste hängen vom Netz, von der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab. Schauen Sie in der Bedienungsanleitung Ihres Telef ons nach oder erkundigen Sie sich bei Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben. Eine Liste der Mobiltelefone mit dem besten Angebot erhalten Sie im Händlernetz. Wenden Sie sich an das PEUGEOT-Händlernetz.
BLUETOOTH TELEFON BILDSCHIRM C
Über den Menüpunkt "TELEFON" gelangt man insbesondere a n f o l g e n d e F u n k t i o n e n : V e r z e i c h n i s * , A n r u fl i s t e , S t e u e r u n g d e r Verbindungen mit der Freisprecheinrichtung.
Die ersten 4 erkannten Telefone werden in diesem Fenster angezeigt.
Eine Bildschirmtastatur wird angezeigt: Geben Sie einen mindestens 4-stelligen PIN-Code ein.
Bestätigen Sie mit OK.
Die Meldung "Verbindung Name_Telefon erfolgreich" erscheint auf dem Display.
Wählen Sie in der Liste das zu verbindende Telefon aus. Es kann jeweils nur ein Telefon auf einmal verbunden werden.
Eine Meldung erscheint auf dem Display des ausgewählten Telefons: Um die Verbindung anzunehmen, geben Sie d en gleichen PIN-Code in Ihr Telefon ein und bestätigen Sie mit OK.
Die zulässige automatische Verbindung ist nur nach vorheriger K o n fi g u r a t i o n d e s T e l e f o n s a k t i v .
D a s V e r z e i c h n i s s o w i e d i e A n r u fl i s t e s t e h e n e r s t n a c h d e r Synchronisierungsphase zur Verfügung.
ANSCHLUSS EINES TELEFONS
Die Verbindung kann auch direkt vom Telefon aus eingeleit et werden.
(JE NACH MODELL UND AUSFÜHRUNG VERFÜGBAR)
* Wenn ihr Mobiltelefon 100 % kompatibel ist.
Bei Falscheingabe ist die Anzahl der Versuche bei erneuter Eingabe begrenzt.
Page 274 of 280
260
06
2
1
2
2
3
ANRUF EMPFANGEN
in einem überlagerten Fenster auf dem Multifunktionsbildschirm angezeigt. Stellen Sie die Verbindung zwischen Ihrem Mobiltelefon und dem Fahrzeug her. Diese Verbindung kann über da s Menü TELEFON des Fahrzeugs oder über die Tastatur des Telefons hergestellt werden. Siehe Schritt 1-10 auf den vorherigen Seiten. Während der Verbindungsphase mus s die Zündung eingeschaltet sein und das Fahrzeug stehen.
Wählen Sie im Menü TELEFON das zu verbindende Mobiltelefon aus.
Die Audioanlage wird automatisch mit einem neu gekoppelten Mobiltelefon verbunden.
Wählen Sie mit Hilfe der Tasten das Feld JA auf dem Bildschirm aus und bestätigen Sie mit OK.
Drücken Sie auf OK an der Lenkradbetätigung, um den Anruf anzunehmen.
STREAMING AUDIO BLUETOOTH
Drahtlose Übertragung von im Telefon gespeicherten Musikdatei en über die Audioanlage. Das Telefon muss die zugehörigen B l u e t o o t h - P r o fi l e v e r w a l t e n k ö n n e n ( P r o fi l e A 2 D P / A V R C P ) .
* In einigen Fällen muss das Abspielen der Audiodateien über die Tastatur erfolgen.
** Falls das Mobiltelefon diese Funktion unterstützt.
Aktivieren Sie den Modus Streaming indem Sie die Taste MODUS * drücken. Die Auswahl der gewohnten Musiktitel kann über das Bedienteil des Radios oder über die Lenkradbetätigungen ** gesteuert werden. Die Kontextinformationen können auf dem Display angezeigt werden.
WIP BLUETOOTH
ANRUF TÄTIGEN
Wählen Sie im Menü "Bluetooth Telefon Audio" den Unterpun kt " A n r u f v e r w a l t e n " , d a n n " A n r u f e n " , " A n r u fl i s t e o d e r V e r z e i c h n i s " .
Drücken Sie länger als 2 Sekunden auf das Ende des Schalters am Lenkrad, um in Ihr Verzeichnis zu gelangen.
Oder:
Wählen Sie, bei stehendem Fahrzeug, die Nummer auf der Tastatur Ihres Mobiltelefons.
Page 275 of 280
261
07
1
2
3
4
5
6
7
8
KONFIGURATION
Drücken Sie auf die Taste MENU.
Wählen Sie mit den Pfeilen die Funktion BENUTZERANPASSUNG-KONFIGURATION an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion KONFIGURATION ANZEIGE an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion EINSTELLUNG DATUM UND UHRZEIT an.
Stellen Sie die Parameter nacheinander ein, indem Sie mit der OK-Taste bestätigen. Wählen Sie dann das Feld OK auf dem Bildschirm und bestätigen Sie.
DATUM UND UHRZEIT EINSTELLEN
BILDSCHIRM C
Page 276 of 280
262
08 BILDSCHIRMSTRUKTUR
MONOCHROMBILDSCHIRM C
1
1
1
1
1
1
1
1
HAUPTFUNKTION
AUSWAHL A
AUSWAHL B
Auswahl A1
Auswahl A2
1
2
3
2
3
aktivieren/deaktivieren RDS
aktivieren/deaktivieren REG
aktivieren/deaktivieren Radiotextanzeige
RADIO
aktivieren/deaktivieren Intro
CD/CD MP3
aktivieren/deaktivieren Titelwiederholung (bei einer CD: gesamte aktuelle CD, bei einer MP3-CD: gesamter aktueller Ordner)
aktivieren/deaktivieren Zufallswiedergabe (bei einer CD: gesamte aktuelle CD, bei einer MP3-CD: gesamter aktueller Ordner)
aktivieren/deaktivieren Titelwiederholung (aktuell wiedergegebener Ordner/Interpret/Musikrichtung/Playlist)
USB
aktivieren/deaktivieren Zufallswiedergabe(aktuell wiedergegebener Ordner/Interpret/Musikrichtung/Playlist)
Durch Drücken des Drehknopfes OK erhalten Sie je nach Bildschirmanzeige Zugang zu den Kurzmenüs:
Page 277 of 280
263
08
1
2
3
4
3
4
3
4
2
3
4
3
4
1
2
BILDSCHIRMSTRUKTUR
1
2
4
3
2
4
4
3
4
4
4
2
3
4
4
AUDIO-FUNKTIONEN
Senderverfolgung (RDS)
aktivieren/deaktivieren
VOREINSTELLUNGEN FREQUENZBAND FM
Regionalmodus (REG)
aktivieren/deaktivieren
Radiotextanzeige (RDTXT)
aktivieren/deaktivieren
WIEDERGABEMODUS
Wiederholung der Alben (RPT)
aktivieren/deaktivieren
Zufallswiedergabe Titel (RDM)
aktivieren/deaktivieren
FAHRZEUGDIAGNOSE
JOURNAL DER WARNMELDUNGEN
Einstellung Helligkeit - Anzeige
KONFIGURATION ANZEIGE
FAHRZEUGPARAMETER DEFINIEREN *
BENUTZERANPASSUNG -
KONFIGURATION
Normale Anzeige
Inverse Anzeige
Einstellung Helligkeit (- +)
Einstellung Datum und Uhrzeit
Einstellung Tag/Monat/Jahr
Einstellung Stunde/Minute
Auswahl des Modus 12h/24h
Auswahl der Einheiten
l/100 km - mpg - km/l
°Celsius/°Fahrenheit
AUSWAHL DER SPRACHE
Durch Drücken der MENU-Taste wird Folgendes angezeigt:
* Die Parameter variieren je nach Fahrzeug.
Page 278 of 280
264
08 BILDSCHIRMSTRUKTUR
1
2
3
3
3
4
4
4
2
3
4
2
3
3
BLUETOOTH TELEFON
Anmelden/Abmelden Telefon
Die eingebundenen Telefone abfragen
B l u e t o o t h K o n fi g u r a t i o n
Funktion Telefon
Funktion Streaming Audio
Ein eingebundenes Telefon löschen
Bluetooth Suche durchführen
A n r u fl i s t e
Anrufen
Verzeichnis
Laufendes Gespräch beenden
Den Anruf steuern
Stummschaltung aktivieren
MONOCHROMBILDSCHIRM C
Page 279 of 280
265

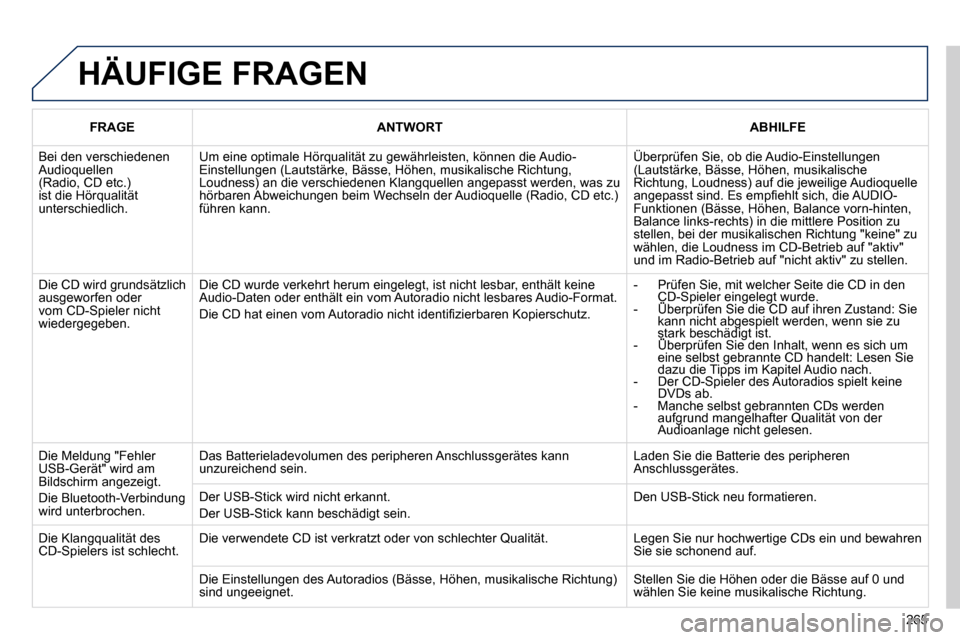

HÄUFIGE FRAGEN
FRAGEANTWORTABHILFE
Bei den verschiedenen Audioquellen (Radio, CD etc.) ist die Hörqualität unterschiedlich.
Um eine optimale Hörqualität zu gewährleisten, können die Audio-Einstellungen (Lautstärke, Bässe, Höhen, musikalische Richtung, Loudness) an die verschiedenen Klangquellen angepasst werden, was zu hörbaren Abweichungen beim Wechseln der Audioquelle (Radio, C D etc.) führen kann.
Überprüfen Sie, ob die Audio-Einstellungen (Lautstärke, Bässe, Höhen, musikalische Richtung, Loudness) auf die jeweilige Audioquelle a n g e p a s s t s i n d . E s e m p fi e h l t s i c h , d i e A U D I O -Funktionen (Bässe, Höhen, Balance vorn-hinten, Balance links-rechts) in die mittlere Position zu stellen, bei der musikalischen Richtung "keine" zu wählen, die Loudness im CD-Betrieb auf "aktiv" und im Radio-Betrieb auf "nicht aktiv" zu stellen.
Die CD wird grundsätzlich ausgeworfen oder vom CD-Spieler nicht wiedergegeben.
Die CD wurde verkehrt herum eingelegt, ist nicht lesbar, enthält keine Audio-Daten oder enthält ein vom Autoradio nicht lesbares Audio -Format.
D i e C D h a t e i n e n v o m A u t o r a d i o n i c h t i d e n t i fi z i e r b a r e n K o p i e r s c h u t z .
- Prüfen Sie, mit welcher Seite die CD in den CD-Spieler eingelegt wurde. - Überprüfen Sie die CD auf ihren Zustand: Sie CD-Spieler eingelegt wurde. CD-Spieler eingelegt wurde.
kann nicht abgespielt werden, wenn sie zu stark beschädigt ist. - Überprüfen Sie den Inhalt, wenn es sich um stark beschädigt ist. stark beschädigt ist.
eine selbst gebrannte CD handelt: Lesen Sie dazu die Tipps im Kapitel Audio nach. - Der CD-Spieler des Autoradios spielt keine DVDs ab. - Manche selbst gebrannten CDs werden aufgrund mangelhafter Qualität von der - Manche selbst gebrannten CDs werden Manche selbst gebrannten CDs werden
Audioanlage nicht gelesen.
Die Meldung "Fehler USB-Gerät" wird am Bildschirm angezeigt.
Die Bluetooth-Verbindung wird unterbrochen.
Das Batterieladevolumen des peripheren Anschlussgerätes kann unzureichend sein. Laden Sie die Batterie des peripheren Anschlussgerätes.
Der USB-Stick wird nicht erkannt.
Der USB-Stick kann beschädigt sein.
Den USB-Stick neu formatieren.
Die Klangqualität des CD-Spielers ist schlecht. Die verwendete CD ist verkratzt oder von schlechter Qualität. Legen Sie nur hochwertige CDs ein und bewahren Sie sie schonend auf.
Die Einstellungen des Autoradios (Bässe, Höhen, musikalische Richt ung) sind ungeeignet. Stellen Sie die Höhen oder die Bässe auf 0 und wählen Sie keine musikalische Richtung.
Page 280 of 280
266

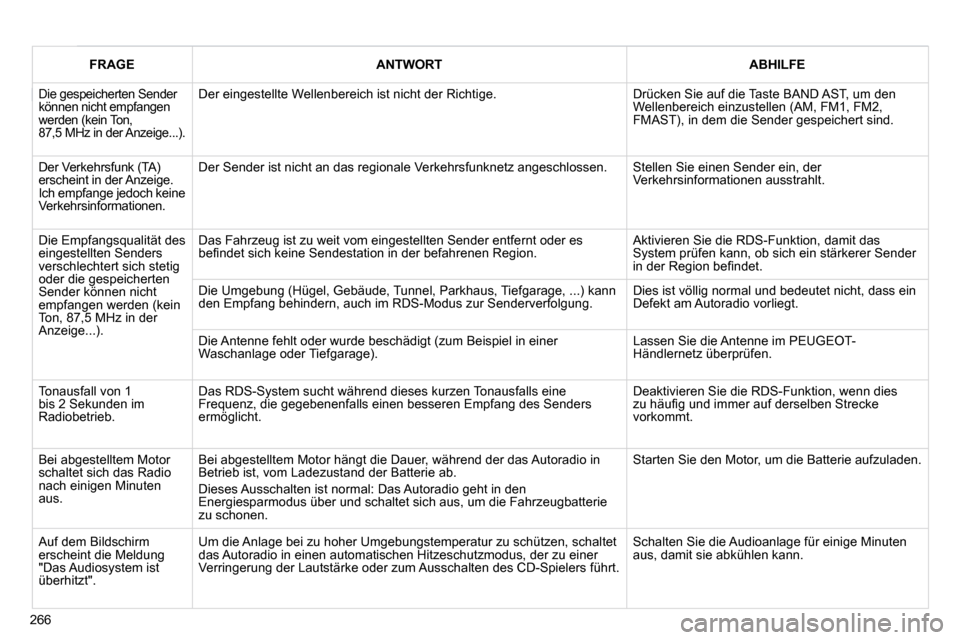

FRAGEANTWORTABHILFE
Die gespeicherten Sender können nicht empfangen werden (kein Ton, 87,5 MHz in der Anzeige...).
Der eingestellte Wellenbereich ist nicht der Richtige. Drücken Sie auf die Taste BAND AST, um den Wellenbereich einzustellen (AM, FM1, FM2, FMAST), in dem die Sender gespeichert sind.
Der Verkehrsfunk (TA) erscheint in der Anzeige. Ich empfange jedoch keine Verkehrsinformationen.
Der Sender ist nicht an das regionale Verkehrsfunknetz angeschlossen. Stellen Sie einen Sender ein, der Verkehrsinformationen ausstrahlt.
Die Empfangsqualität des eingestellten Senders verschlechtert sich stetig oder die gespeicherten Sender können nicht empfangen werden (kein Ton, 87,5 MHz in der Anzeige...).
Das Fahrzeug ist zu weit vom eingestellten Sender entfernt oder es b e fi n d e t s i c h k e i n e S e n d e s t a t i o n i n d e r b e f a h r e n e n R e g i o n . Aktivieren Sie die RDS-Funktion, damit das System prüfen kann, ob sich ein stärkerer Sender i n d e r R e g i o n b e fi n d e t .
Die Umgebung (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarag e, ...) kann den Empfang behindern, auch im RDS-Modus zur Senderverfolgung. Dies ist völlig normal und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
Die Antenne fehlt oder wurde beschädigt (zum Beispiel in einer Waschanlage oder Tiefgarage). Lassen Sie die Antenne im PEUGEOT-Händlernetz überprüfen.
Tonausfall von 1 bis 2 Sekunden im Radiobetrieb.
Das RDS-System sucht während dieses kurzen Tonausfalls eine Frequenz, die gegebenenfalls einen besseren Empfang des Sende rs ermöglicht.
Deaktivieren Sie die RDS-Funktion, wenn dies z u h ä u fi g u n d i m m e r a u f d e r s e l b e n S t r e c k e vorkommt.
Bei abgestelltem Motor schaltet sich das Radio nach einigen Minuten aus.
Bei abgestelltem Motor hängt die Dauer, während der das Autoradio in Betrieb ist, vom Ladezustand der Batterie ab.
Dieses Ausschalten ist normal: Das Autoradio geht in den Energiesparmodus über und schaltet sich aus, um die Fahrzeugbatteri e zu schonen.
Starten Sie den Motor, um die Batterie aufzuladen.
Auf dem Bildschirm erscheint die Meldung "Das Audiosystem ist überhitzt".
Um die Anlage bei zu hoher Umgebungstemperatur zu schützen, schal tet das Autoradio in einen automatischen Hitzeschutzmodus, der zu einer Verringerung der Lautstärke oder zum Ausschalten des CD-Spielers führt.
Schalten Sie die Audioanlage für einige Minuten aus, damit sie abkühlen kann.
