Peugeot 308 CC 2010.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 CC, Model: Peugeot 308 CC 2010.5Pages: 280, PDF-Größe: 19.39 MB
Page 51 of 280
3
!
i
53

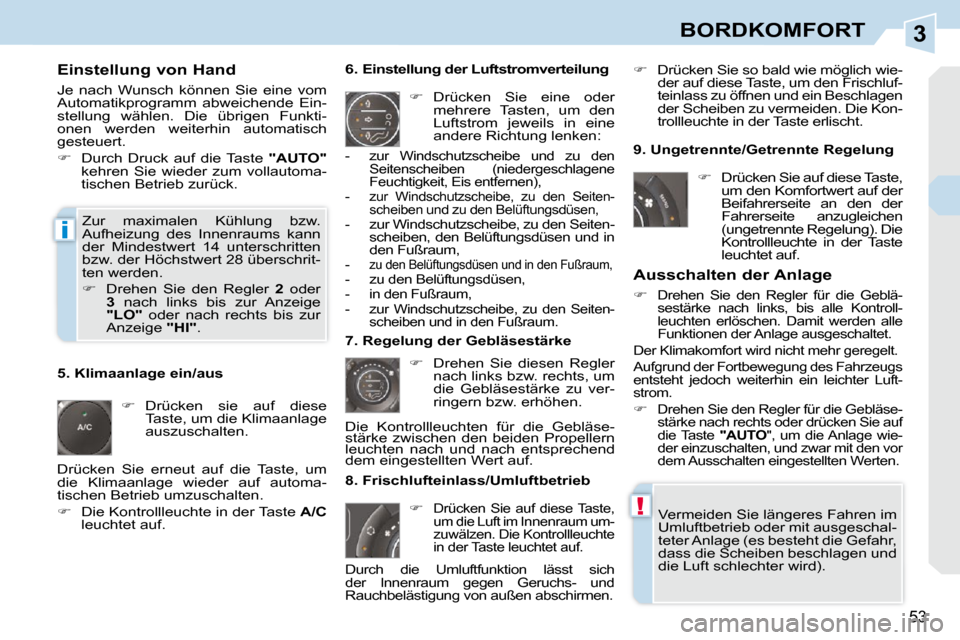

BORDKOMFORT
Einstellung von Hand
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Ein-
stellung wählen. Die übrigen Funkti-
onen werden weiterhin automatisch
gesteuert.
Durch Druck auf die Taste "AUTO"
kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.
Drücken sie auf diese
Taste, um die Klimaanlage
auszuschalten. 6. Einstellung der Luftstromverteilung
Drücken Sie eine oder
mehrere Tasten, um den
Luftstrom jeweils in eine
andere Richtung lenken:
7. Regelung der Gebläsestärke
Drehen Sie diesen Regler
nach links bzw. rechts, um
die Gebläsestärke zu ver-
ringern bzw. erhöhen.
8. Frischlufteinlass/Umluftbetrieb Ausschalten der Anlage
Drehen Sie den Regler für die Geblä-
sestärke nach links, bis alle Kontroll-
leuchten erlöschen. Damit werden alle
Funktionen der Anlage ausgeschaltet.
Der Klimakomfort wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luft-
strom.
Drehen Sie den Regler für die Gebläse- stärke nach rechts oder drücken Sie auf
die Taste "
AUTO ", um die Anlage wie-
der einzuschalten, und zwar mit den vor
dem Ausschalten eingestellten Werten.
Drücken Sie auf diese Taste,
um die Luft im Innenraum um-
zuwälzen. Die Kontrollleuchte
in der Taste leuchtet auf.
5. Klimaanlage ein/aus
Vermeiden Sie längeres Fahren im
Umluftbetrieb oder mit ausgeschal-
teter Anlage (es besteht die Gefahr,
dass die Scheiben beschlagen und
die Luft schlechter wird).
- zur Windschutzscheibe und zu den
Seitenscheiben (niedergeschlagene
Feuchtigkeit, Eis entfernen),
- zur Windschutzscheibe, zu den Seiten- scheiben und zu den Belüftungsdüsen,
-
zur Windschutzscheibe, zu den Seiten-
scheiben, den Belüftungsdüsen und in
den Fußraum,
- zu den Belüftungsdüsen und in den Fußraum, - zu den Belüftungsdüsen, - in den Fußraum, - zur Windschutzscheibe, zu den Seiten-
scheiben und in den Fußraum.
Die Kontrollleuchten für die Gebläse-
stärke zwischen den beiden Propellern
leuchten nach und nach entsprechend
dem eingestellten Wert auf.
Drücken Sie so bald wie möglich wie-
der auf diese Taste, um den Frischluf-
teinlass zu öffnen und ein Beschlagen
der Scheiben zu vermeiden. Die Kon-
trollleuchte in der Taste erlischt.
Zur maximalen Kühlung bzw.
Aufheizung des Innenraums kann
der Mindestwert 14 unterschritten
bzw. der Höchstwert 28 überschrit-
ten werden.
Drehen Sie den Regler 2 oder
3 nach links bis zur Anzeige
"LO" oder nach rechts bis zur
Anzeige "HI" . 9. Ungetrennte/Getrennte Regelung
Drücken Sie auf diese Taste,
um den Komfortwert auf der
Beifahrerseite an den der
Fahrerseite anzugleichen
(ungetrennte Regelung). Die
Kontrollleuchte in der Taste
leuchtet auf.
Durch die Umluftfunktion lässt sich
der Innenraum gegen Geruchs- und
Rauchbelästigung von außen abschirmen.
Drücken Sie erneut auf die Taste, um
die Klimaanlage wieder auf automa-
tischen Betrieb umzuschalten.
Die Kontrollleuchte in der Taste A/C
leuchtet auf.
Page 52 of 280
3
54
BORDKOMFORT
Windschott zusammengeklappt

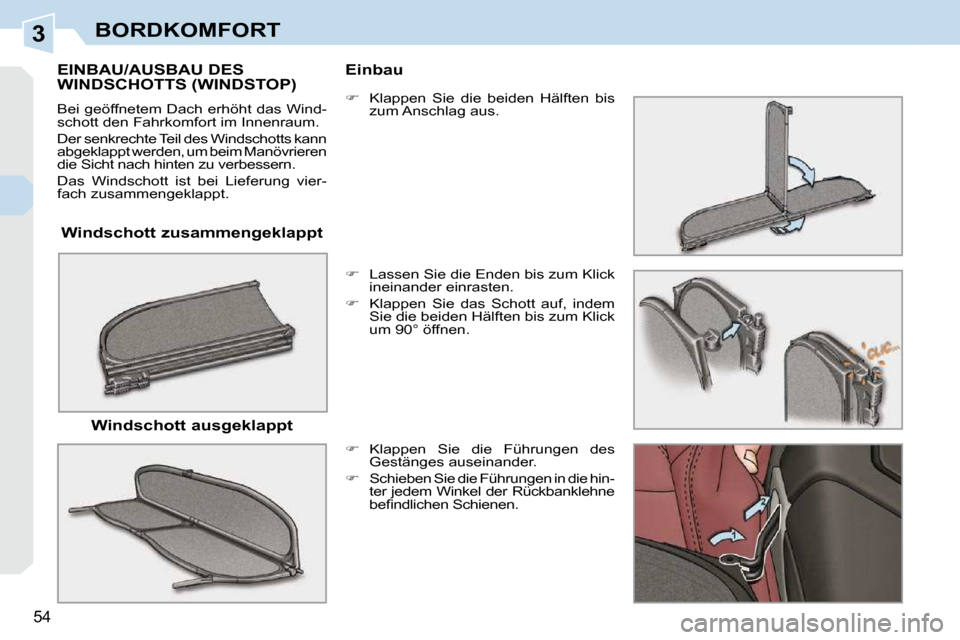

EINBAU/AUSBAU DES WINDSCHOTTS (WINDSTOP)
Bei geöffnetem Dach erhöht das Wind-
schott den Fahrkomfort im Innenraum.
Der senkrechte Teil des Windschotts kann
abgeklappt werden, um beim Manövrieren
die Sicht nach hinten zu verbessern.
Das Windschott ist bei Lieferung vier-
fach zusammengeklappt. Windschott ausgeklappt Einbau
Lassen Sie die Enden bis zum Klick
ineinander einrasten.
Klappen Sie das Schott auf, indem
Sie die beiden Hälften bis zum Klick
um 90° öffnen.
Klappen Sie die Führungen des
Gestänges auseinander.
Schieben Sie die Führungen in die hin-
ter jedem Winkel der Rückbanklehne
b e fi n d l i c h e n S c h i e n e n .
Klappen Sie die beiden Hälften bis
zum Anschlag aus.

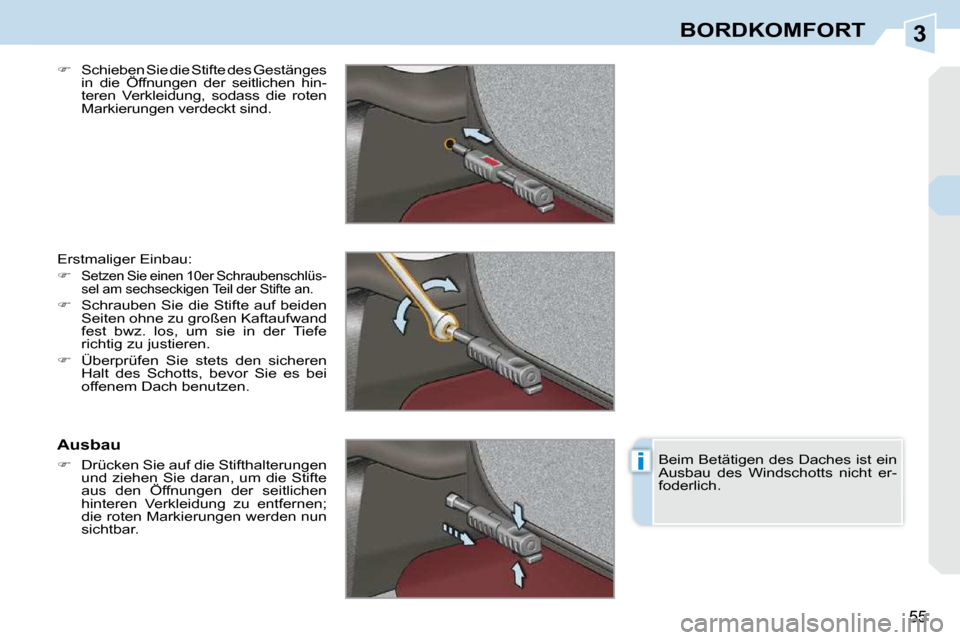

Page 53 of 280
3
i
55
BORDKOMFORT
Schieben Sie die Stifte des Gestänges
in die Öffnungen der seitlichen hin-
teren Verkleidung, sodass die roten
Markierungen verdeckt sind.
Erstmaliger Einbau:
Setzen Sie einen 10er Schraubenschlüs-
sel am sechseckigen Teil der Stifte an.
Schrauben Sie die Stifte auf beiden
Seiten ohne zu großen Kaftaufwand
fest bwz. los, um sie in der Tiefe
richtig zu justieren.
Überprüfen Sie stets den sicheren
Halt des Schotts, bevor Sie es bei
offenem Dach benutzen.
Ausbau
Drücken Sie auf die Stifthalterungen
und ziehen Sie daran, um die Stifte
aus den Öffnungen der seitlichen
hinteren Verkleidung zu entfernen;
die roten Markierungen werden nun
sichtbar. Beim Betätigen des Daches ist ein
Ausbau des Windschotts nicht er-
foderlich.
Page 54 of 280
3BORDKOMFORT

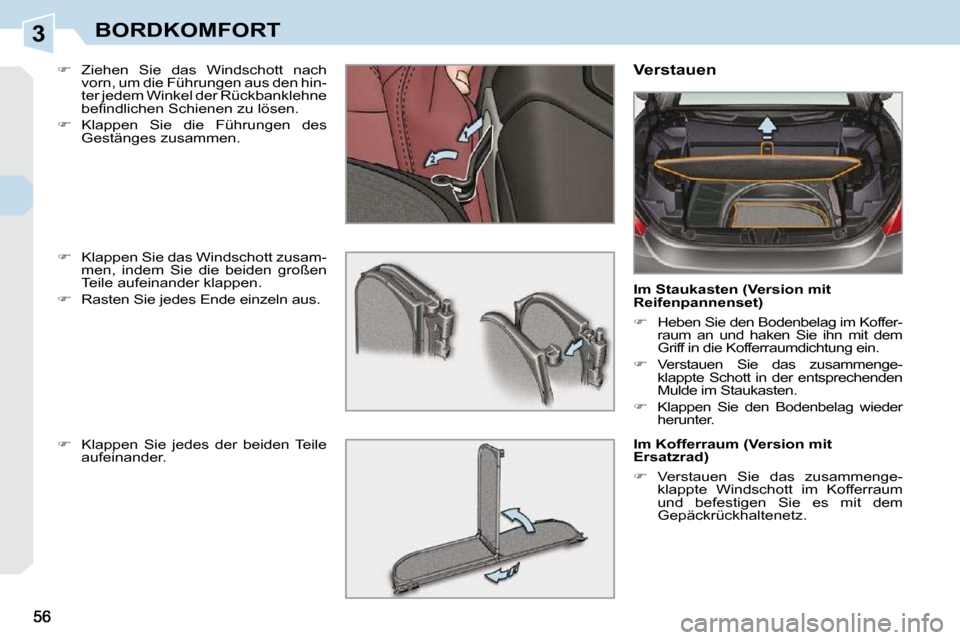

Ziehen Sie das Windschott nach
vorn, um die Führungen aus den hin-
ter jedem Winkel der Rückbanklehne
b e fi n d l i c h e n S c h i e n e n z u l ö s e n .
Klappen Sie die Führungen des
Gestänges zusammen. Verstauen
Im Staukasten (Version mit
Reifenpannenset)
Heben Sie den Bodenbelag im Koffer-
raum an und haken Sie ihn mit dem
Griff in die Kofferraumdichtung ein.
Verstauen Sie das zusammenge-
klappte Schott in der entsprechenden
Mulde im Staukasten.
Klappen Sie den Bodenbelag wieder
herunter.
Im Kofferraum (Version mit
Ersatzrad)
Verstauen Sie das zusammenge-
klappte Windschott im Kofferraum
und befestigen Sie es mit dem
Gepäckrückhaltenetz.
Klappen Sie das Windschott zusam-
men, indem Sie die beiden großen
Teile aufeinander klappen.
Rasten Sie jedes Ende einzeln aus.
Klappen Sie jedes der beiden Teile
aufeinander.
Page 55 of 280
3
57
BORDKOMFORT

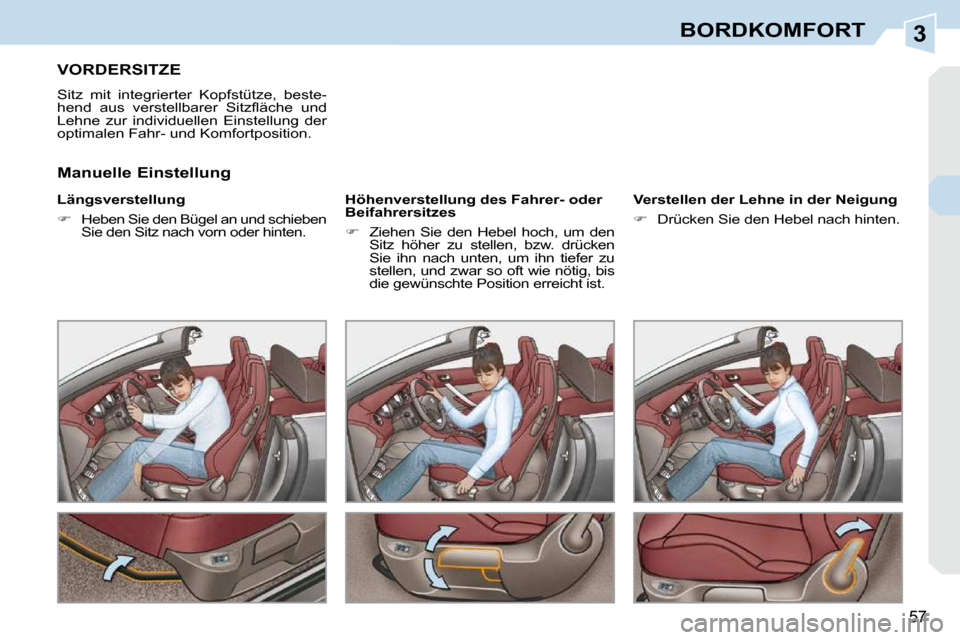

VORDERSITZE
Sitz mit integrierter Kopfstütze, beste-
h e n d a u s v e r s t e l l b a r e r S i t z fl ä c h e u n d
Lehne zur individuellen Einstellung der
optimalen Fahr- und Komfortposition.
Längsverstellung
Heben Sie den Bügel an und schieben
Sie den Sitz nach vorn oder hinten. Höhenverstellung des Fahrer- oder
Beifahrersitzes
Ziehen Sie den Hebel hoch, um den
Sitz höher zu stellen, bzw. drücken
Sie ihn nach unten, um ihn tiefer zu
stellen, und zwar so oft wie nötig, bis
die gewünschte Position erreicht ist. Verstellen der Lehne in der Neigung
Drücken Sie den Hebel nach hinten.
Manuelle Einstellung
Page 56 of 280
3
i
58
BORDKOMFORT

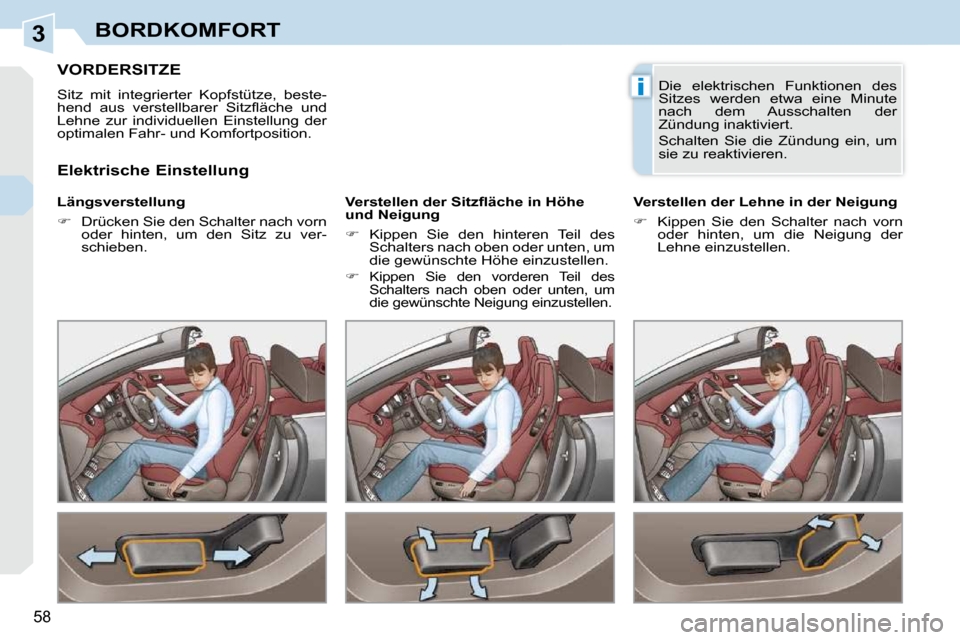

VORDERSITZE
Sitz mit integrierter Kopfstütze, beste-
h e n d a u s v e r s t e l l b a r e r S i t z fl ä c h e u n d
Lehne zur individuellen Einstellung der
optimalen Fahr- und Komfortposition.
Längsverstellung
Drücken Sie den Schalter nach vorn
oder hinten, um den Sitz zu ver-
schieben. V e r s t e l l e n d e r S i t z fl ä c h e i n H ö h e
und Neigung
Kippen Sie den hinteren Teil des
Schalters nach oben oder unten, um
die gewünschte Höhe einzustellen.
Kippen Sie den vorderen Teil des
Schalters nach oben oder unten, um
die gewünschte Neigung einzustellen.
Verstellen der Lehne in der Neigung
Kippen Sie den Schalter nach vorn
oder hinten, um die Neigung der
Lehne einzustellen.
Elektrische Einstellung Die elektrischen Funktionen des
Sitzes werden etwa eine Minute
nach dem Ausschalten der
Zündung inaktiviert.
Schalten Sie die Zündung ein, um
sie zu reaktivieren.
Page 57 of 280
3
!
i
59
BORDKOMFORT

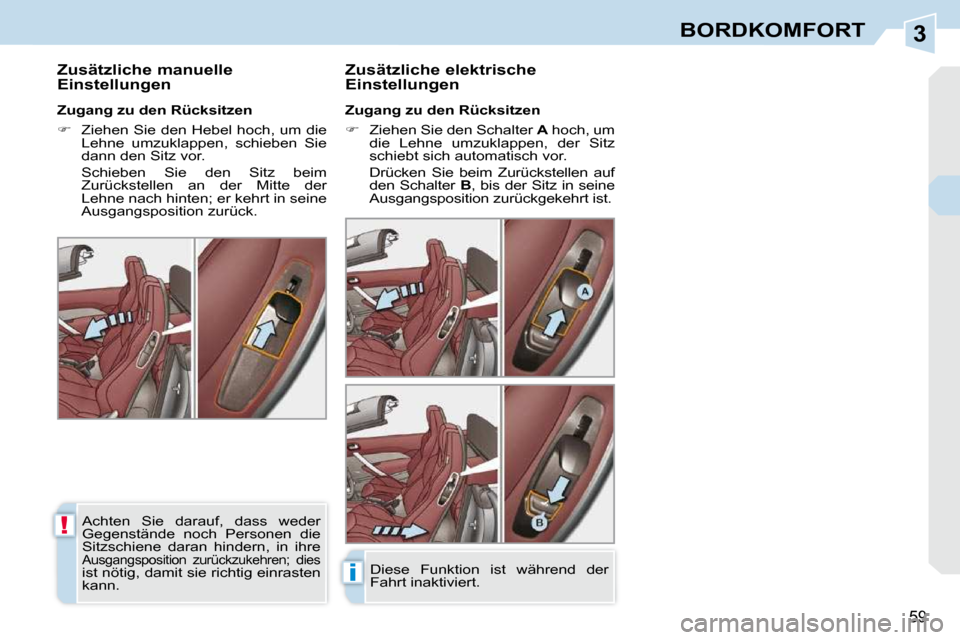

Zusätzliche manuelle
Einstellungen Zusätzliche elektrische
Einstellungen
Zugang zu den Rücksitzen
Ziehen Sie den Schalter A hoch, um
die Lehne umzuklappen, der Sitz
schiebt sich automatisch vor.
Drücken Sie beim Zurückstellen auf den Schalter B , bis der Sitz in seine
Ausgangsposition zurückgekehrt ist.
Zugang zu den Rücksitzen
Ziehen Sie den Hebel hoch, um die
Lehne umzuklappen, schieben Sie
dann den Sitz vor.
Schieben Sie den Sitz beim Zurückstellen an der Mitte der
Lehne nach hinten; er kehrt in seine
Ausgangsposition zurück.
Achten Sie darauf, dass weder
Gegenstände noch Personen die
Sitzschiene daran hindern, in ihre
Ausgangsposition zurückzukehren; dies ist nötig, damit sie richtig einrasten
kann. Diese Funktion ist während der
Fahrt inaktiviert.
Page 58 of 280
3
i!
60
BORDKOMFORT

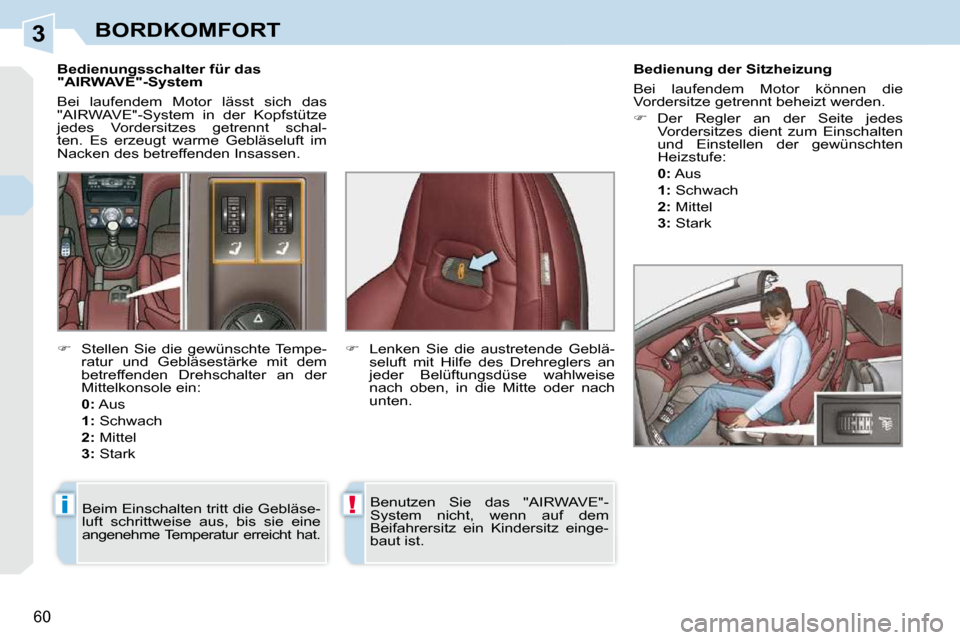

Bedienungsschalter für das
"AIRWAVE"-System
Bei laufendem Motor lässt sich das
"AIRWAVE"-System in der Kopfstütze
jedes Vordersitzes getrennt schal-
ten. Es erzeugt warme Gebläseluft im
Nacken des betreffenden Insassen. Bedienung der Sitzheizung
Bei laufendem Motor können die
Vordersitze getrennt beheizt werden.
Der Regler an der Seite jedes
Vordersitzes dient zum Einschalten
und Einstellen der gewünschten
Heizstufe:
0
: Aus
1
: Schwach
2
: Mittel
3 : Stark
Stellen Sie die gewünschte Tempe-
ratur und Gebläsestärke mit dem
betreffenden Drehschalter an der
Mittelkonsole ein:
0: Aus
1: Schwach
2: Mittel
3: Stark
Lenken Sie die austretende Geblä-
seluft mit Hilfe des Drehreglers an
jeder Belüftungsdüse wahlweise
nach oben, in die Mitte oder nach
unten.
Beim Einschalten tritt die Gebläse-
luft schrittweise aus, bis sie eine
angenehme Temperatur erreicht hat. Benutzen Sie das "AIRWAVE"-
System nicht, wenn auf dem
Beifahrersitz ein Kindersitz einge-
baut ist.
Page 59 of 280
3
!
!
61
BORDKOMFORT

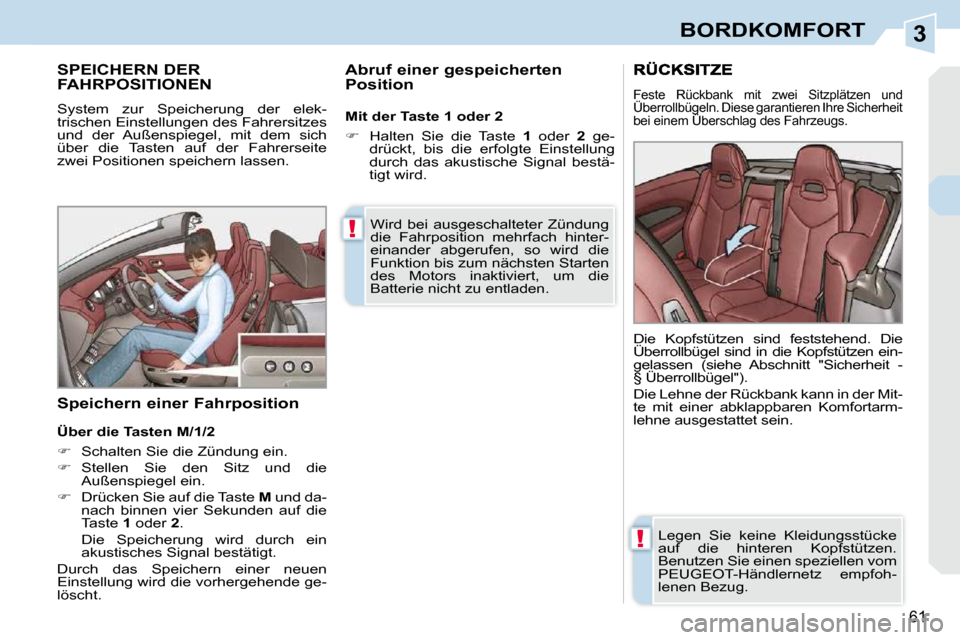

SPEICHERN DER FAHRPOSITIONEN
System zur Speicherung der elek-
trischen Einstellungen des Fahrersitzes
und der Außenspiegel, mit dem sich
über die Tasten auf der Fahrerseite
zwei Positionen speichern lassen. Abruf einer gespeicherten
Position
Speichern einer Fahrposition Wird bei ausgeschalteter Zündung
die Fahrposition mehrfach hinter-
einander abgerufen, so wird die
Funktion bis zum nächsten Starten
des Motors inaktiviert, um die
Batterie nicht zu entladen.
Über die Tasten M/1/2
Schalten Sie die Zündung ein.
Stellen Sie den Sitz und die
Außenspiegel ein.
Drücken Sie auf die Taste M und da-
nach binnen vier Sekunden auf die
Taste 1 oder 2 .
Die Speicherung wird durch ein akustisches Signal bestätigt.
Durch das Speichern einer neuen
Einstellung wird die vorhergehende ge-
löscht. Feste Rückbank mit zwei Sitzplätzen und
Überrollbügeln. Diese garantieren Ihre Sicherheit
bei einem Überschlag des Fahrzeugs.
Legen Sie keine Kleidungsstücke
auf die hinteren Kopfstützen.
Benutzen Sie einen speziellen vom
PEUGEOT-Händlernetz empfoh-
lenen Bezug.
Die Kopfstützen sind feststehend. Die
Überrollbügel sind in die Kopfstützen ein-
gelassen (siehe Abschnitt "Sicherheit -
§ Überrollbügel").
Die Lehne der Rückbank kann in der Mit-
te mit einer abklappbaren Komfortarm-
lehne ausgestattet sein.
Mit der Taste 1 oder 2
Halten Sie die Taste 1 oder 2 ge-
drückt, bis die erfolgte Einstellung
durch das akustische Signal bestä-
tigt wird.
Page 60 of 280
3
!
!
61
BORDKOMFORT
SPEICHERN DER FAHRPOSITIONEN
System zur Speicherung der elek-
trischen Einstellungen des Fahrersitzes
und der Außenspiegel, mit dem sich
über die Tasten auf der Fahrerseite
zwei Positionen speichern lassen. Abruf einer gespeicherten
Position
Speichern einer Fahrposition Wird bei ausgeschalteter Zündung
die Fahrposition mehrfach hinter-
einander abgerufen, so wird die
Funktion bis zum nächsten Starten
des Motors inaktiviert, um die
Batterie nicht zu entladen.
Über die Tasten M/1/2
Schalten Sie die Zündung ein.
Stellen Sie den Sitz und die
Außenspiegel ein.
Drücken Sie auf die Taste M und da-
nach binnen vier Sekunden auf die
Taste 1 oder 2 .
Die Speicherung wird durch ein akustisches Signal bestätigt.
Durch das Speichern einer neuen
Einstellung wird die vorhergehende ge-
löscht. Feste Rückbank mit zwei Sitzplätzen und
Überrollbügeln. Diese garantieren Ihre Sicherheit
bei einem Überschlag des Fahrzeugs.
Legen Sie keine Kleidungsstücke
auf die hinteren Kopfstützen.
Benutzen Sie einen speziellen vom
PEUGEOT-Händlernetz empfoh-
lenen Bezug.
Die Kopfstützen sind feststehend. Die
Überrollbügel sind in die Kopfstützen ein-
gelassen (siehe Abschnitt "Sicherheit -
§ Überrollbügel").
Die Lehne der Rückbank kann in der Mit-
te mit einer abklappbaren Komfortarm-
lehne ausgestattet sein.
Mit der Taste 1 oder 2
Halten Sie die Taste 1 oder 2 ge-
drückt, bis die erfolgte Einstellung
durch das akustische Signal bestä-
tigt wird.
