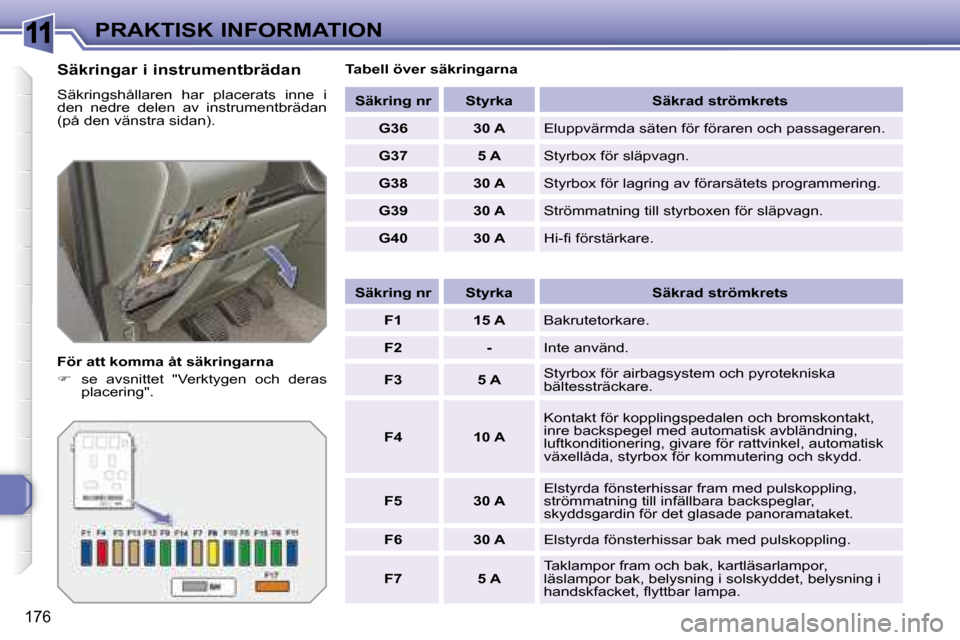

Säkringar i instrumentbrädan
Säkringshållaren har placerats inne i
den nedre delen av instrumentbrädan
(på den vänstra sidan).
För att komma åt säkringarna
se avsnittet "Verktygen och deras
placering". Tabell över säkringarna
Säkring nr Styrka Säkrad strömkrets
G36 30 A Eluppvärmda säten för föraren och passageraren.
G37 5 A S t y r b o x f ö r s l ä p v a g n .
G38 30 A S t y r b o x f ö r l a g r i n g a v f ö r a r s ä t e t s p r o g r a m m e r i n g .
G39 30 A S t r ö m m a t n i n g t i l l s t y r b o x e n f ö r s l ä p v a g n .
G40 30 A H i - fi f ö r s t ä r k a r e .
Säkring nr Styrka Säkrad strömkrets
F1 15 A Bakrutetorkare.
F2 - Inte använd.
F3 5 A S t y r b o x f ö r a i r b a g s y s t e m o c h p y r o t e k n i s k a
bältessträckare.
F4 10 A Kontakt för kopplingspedalen och bromskontakt,
inre backspegel med automatisk avbländning,
luftkonditionering, givare för rattvinkel, automatisk
v ä x e l l å d a , s t y r b o x f ö r k o m m u t e r i n g o c h s k y d d .
F5 30 A Elstyrda fönsterhissar fram med pulskoppling,
strömmatning till infällbara backspeglar,
skyddsgardin för det glasade panoramataket.
F6 30 A Elstyrda fönsterhissar bak med pulskoppling.
F7 5 A Taklampor fram och bak, kartläsarlampor,
läslampor bak, belysning i solskyddet, belysning i
h a n d s k f a c k e t , fl y t t b a r l a m p a .
Page 172 of 260
11
177
PRAKTISK INFORMATION

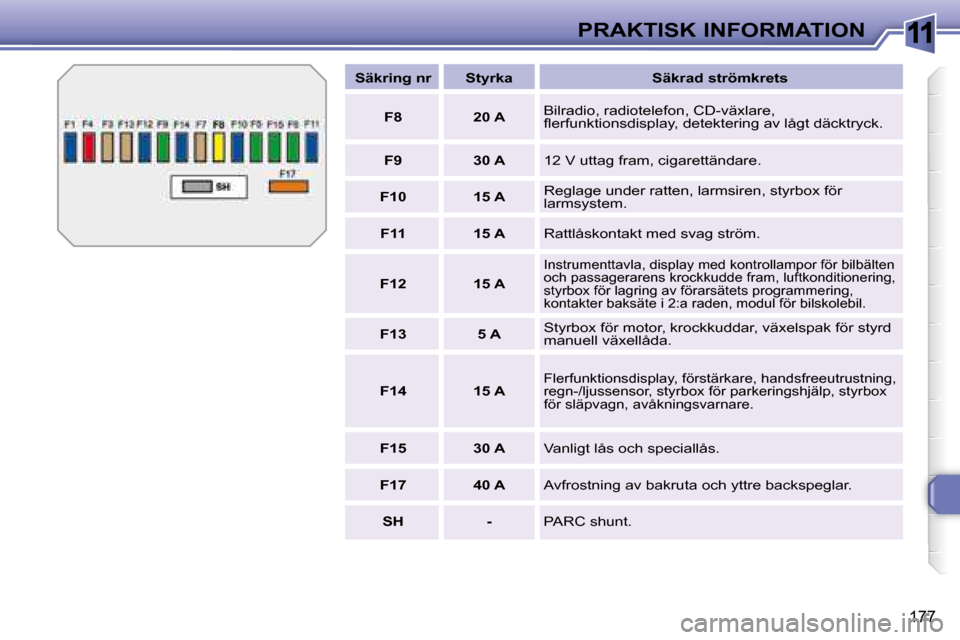

Säkring nr Styrka Säkrad strömkrets
F8 20 A B i l r a d i o , r a d i o t e l e f o n , C D - v ä x l a r e ,
fl e r f u n k t i o n s d i s p l a y , d e t e k t e r i n g a v l å g t d ä c k t r y c k .
F9 30 A 12 V uttag fram, cigarettändare.
F10 15 A R e g l a g e u n d e r r a t t e n , l a r m s i r e n , s t y r b o x f ö r
larmsystem.
F11 15 A Rattlåskontakt med svag ström.
F12 15 A
Instrumenttavla, display med kontrollampor för bilbälten
och passagerarens krockkudde fram, luftkonditionering,
s t y r b o x f ö r l a g r i n g a v f ö r a r s ä t e t s p r o g r a m m e r i n g ,
kontakter baksäte i 2:a raden, modul för bilskolebil.
F13 5 A S t y r b o x f ö r m o t o r , k r o c k k u d d a r , v ä x e l s p a k f ö r s t y r d
m a n u e l l v ä x e l l å d a .
F14 15 A
Flerfunktionsdisplay, förstärkare, handsfreeutrustning,
r e g n - / l j u s s e n s o r , s t y r b o x f ö r p a r k e r i n g s h j ä l p , s t y r b o x
för släpvagn, avåkningsvarnare.
F15 30 A Vanligt lås och speciallås.
F17 40 A Avfrostning av bakruta och yttre backspeglar.
SH - PARC shunt.
Page 173 of 260
11
178
PRAKTISK INFORMATION
Säkringar i motorrummet
Säkringshållaren har placerats i mo-
torrummet i närheten av batteriet (på
vänstra sidan).
För att komma åt säkringarna
Ta loss locket.
Byt ut säkringen (se motsvarande
avsnitt).
Efter byte bör du stänga locket
mycket omsorgsfullt, för att säkra
säkringshållarens täthet. Tabell över säkringarna

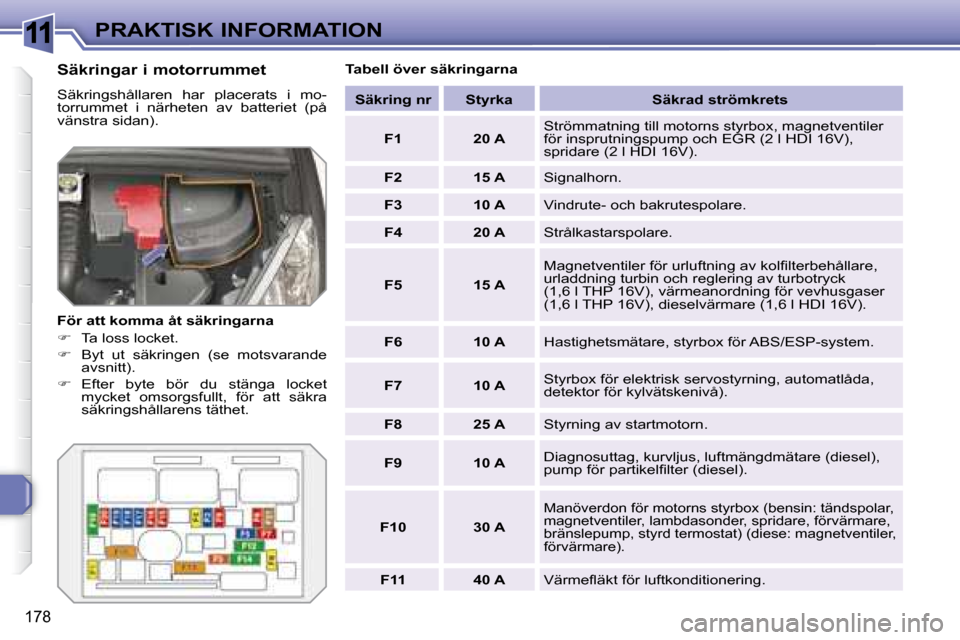

Säkring nr Styrka Säkrad strömkrets
F1 20 A S t r ö m m a t n i n g t i l l m o t o r n s s t y r b o x , m a g n e t v e n t i l e r
för insprutningspump och EGR (2 l HDI 16V),
spridare (2 l HDI 16V).
F2 15 A Signalhorn.
F3 10 A Vindrute- och bakrutespolare.
F4 20 A Strålkastarspolare.
F5 15 A M a g n e t v e n t i l e r f ö r u r l u f t n i n g a v k o l fi l t e r b e h å l l a r e ,
urladdning turbin och reglering av turbotryck
(1,6 l THP 16V), värmeanordning för vevhusgaser
(1,6 l THP 16V), dieselvärmare (1,6 l HDI 16V).
F6 10 A H a s t i g h e t s m ä t a r e , s t y r b o x f ö r A B S / E S P - s y s t e m .
F7 10 A S t y r b o x f ö r e l e k t r i s k s e r v o s t y r n i n g , a u t o m a t l å d a ,
detektor för kylvätskenivå).
F8 25 A Styrning av startmotorn.
F9 10 A Diagnosuttag, kurvljus, luftmängdmätare (diesel),
p u m p f ö r p a r t i k e l fi l t e r ( d i e s e l ) .
F10 30 A
M a n ö v e r d o n f ö r m o t o r n s s t y r b o x ( b e n s i n : t ä n d s p o l a r ,
magnetventiler, lambdasonder, spridare, förvärmare,
bränslepump, styrd termostat) (diese: magnetventiler,
förvärmare).
F11 40 A V ä r m e fl ä k t f ö r l u f t k o n d i t i o n e r i n g .
Page 174 of 260
11
179
PRAKTISK INFORMATION

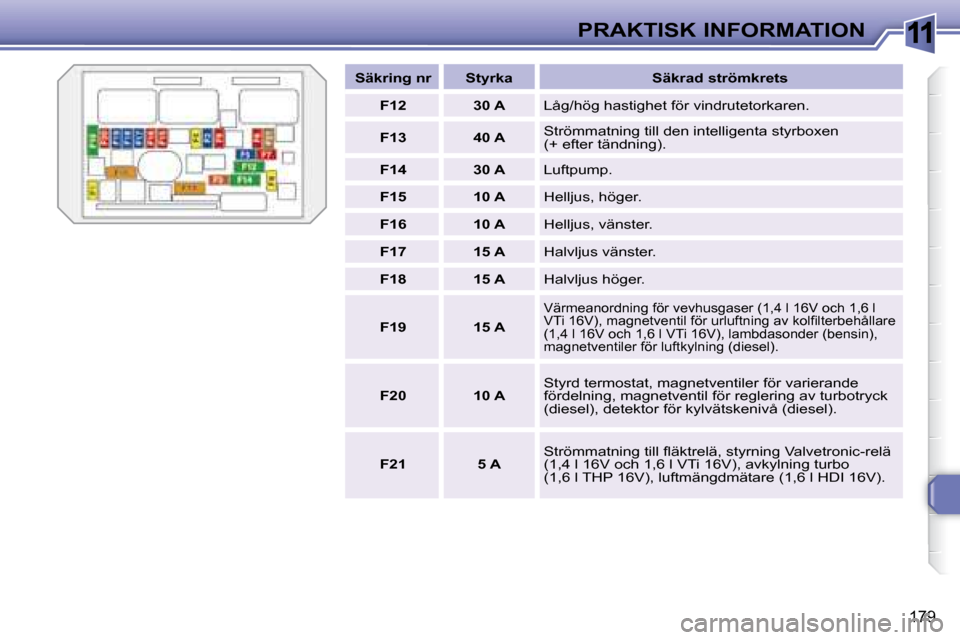

Säkring nr Styrka Säkrad strömkrets
F12 30 A Låg/hög hastighet för vindrutetorkaren.
F13 40 A S t r ö m m a t n i n g t i l l d e n i n t e l l i g e n t a s t y r b o x e n
(+ efter tändning).
F14 30 A Luftpump.
F15 10 A Helljus, höger.
F16 10 A Helljus, vänster.
F17 15 A Halvljus vänster.
F18 15 A Halvljus höger.
F19 15 A
Värmeanordning för vevhusgaser (1,4 l 16V och 1,6 l
V T i 1 6 V ) , m a g n e t v e n t i l f ö r u r l u f t n i n g a v k o l fi l t e r b e h å l l a r e
(1,4 l 16V och 1,6 l VTi 16V), lambdasonder (bensin),
magnetventiler för luftkylning (diesel).
F20 10 A Styrd termostat, magnetventiler för varierande
fördelning, magnetventil för reglering av turbotryck
(diesel), detektor för kylvätskenivå (diesel).
F21 5 A S t r ö m m a t n i n g t i l l fl ä k t r e l ä , s t y r n i n g V a l v e t r o n i c - r e l ä
(1,4 l 16V och 1,6 l VTi 16V), avkylning turbo
(1,6 l THP 16V), luftmängdmätare (1,6 l HDI 16V).
Page 175 of 260
11
180

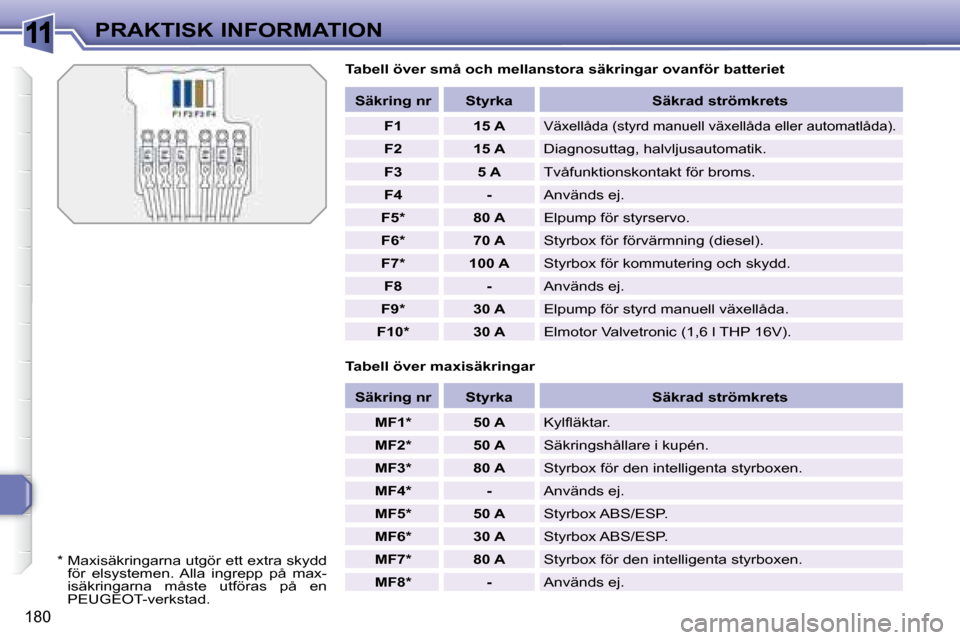

PRAKTISK INFORMATION Tabell över små och mellanstora säkringar ovanför b atteriet
Tabell över maxisäkringar
Säkring nr Styrka Säkrad strömkrets
F1 15 A
V ä x e l l å d a ( s t y r d m a n u e l l v ä x e l l å d a e l l e r a u t o m a t l å d a ) .
F2 15 A Diagnosuttag, halvljusautomatik.
F3 5 A Tvåfunktionskontakt för broms.
F4 - Används ej.
F5 * 80 A Elpump för styrservo.
F6 * 70 A S t y r b o x f ö r f ö r v ä r m n i n g ( d i e s e l ) .
F7 * 100 A S t y r b o x f ö r k o m m u t e r i n g o c h s k y d d .
F8 - Används ej.
F9 * 30 A E l p u m p f ö r s t y r d m a n u e l l v ä x e l l å d a .
F10 * 30 A Elmotor Valvetronic (1,6 l THP 16V).
Säkring nr Styrka Säkrad strömkrets
MF1 * 50 A K y l fl ä k t a r .
MF2 * 50 A Säkringshållare i kupén.
MF3 * 80 A S t y r b o x f ö r d e n i n t e l l i g e n t a s t y r b o x e n .
MF4 * - Används ej.
MF5 * 50 A S t y r b o x A B S / E S P .
MF6 * 30 A S t y r b o x A B S / E S P .
MF7 * 80 A S t y r b o x f ö r d e n i n t e l l i g e n t a s t y r b o x e n .
MF8 * - Används ej.
* M a x i s ä k r i n g a r n a u t g ö r e t t e x t r a s k y d d
f ö r e l s y s t e m e n . A l l a i n g r e p p p å m a x -
isäkringarna måste utföras på en
PEUGEOT -verkstad.
Page 176 of 260
11
181
PRAKTISK INFORMATION
BATTERIET
Tillvägagångssätt vid omladdning av ett
urladdat batteri eller för att starta mo-
torn med hjälp av ett annat batteri.
Komma åt batteriet Starta motorn med hjälp av ett
annat batteri

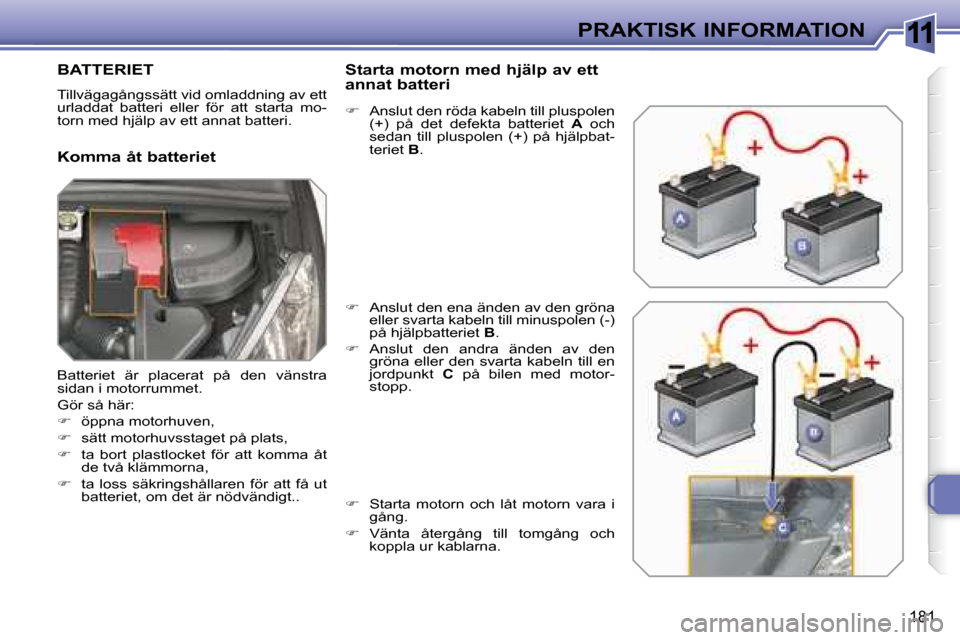

Anslut den röda kabeln till pluspolen
(+) på det defekta batteriet A och
sedan till pluspolen (+) på hjälpbat-
teriet B .
Anslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-)
på hjälpbatteriet B .
Anslut den andra änden av den
gröna eller den svarta kabeln till en
jordpunkt C på bilen med motor-
stopp.
Starta motorn och låt motorn vara i
gång.
Vänta återgång till tomgång och
koppla ur kablarna.
Batteriet är placerat på den vänstra
sidan i motorrummet.
Gör så här:
öppna motorhuven,
sätt motorhuvsstaget på plats,
ta bort plastlocket för att komma åt
de två klämmorna,
ta loss säkringshållaren för att få ut
batteriet, om det är nödvändigt..
Page 177 of 260
11
!
!
i
182

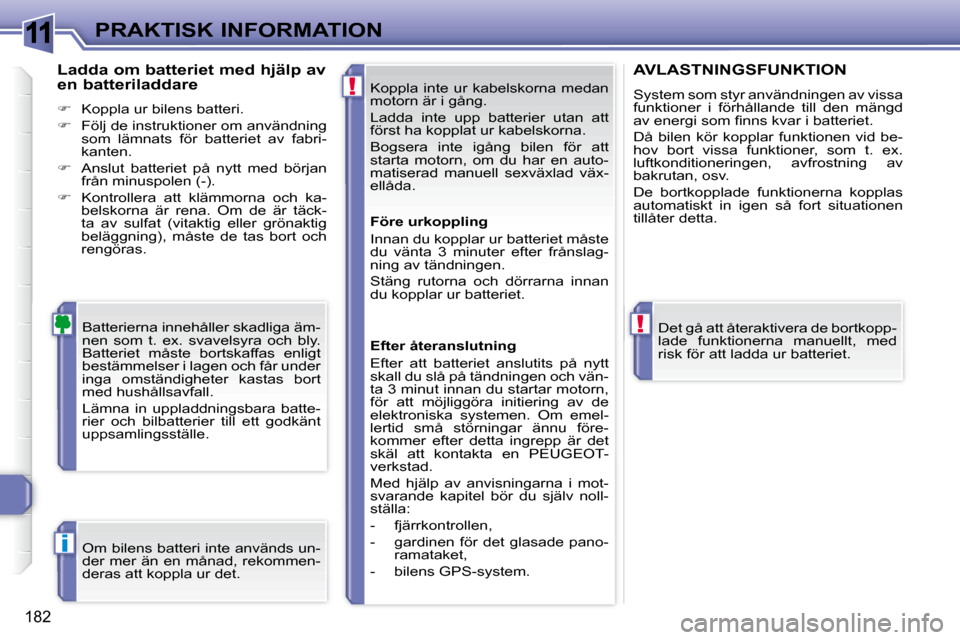

PRAKTISK INFORMATION Koppla inte ur kabelskorna medan
